LED显示屏常见故障维修指引
显示屏常见故障维修指引本维修指引重点对以下内容进行分析：一，单元板故障二，显示屏（模组）维护三，整屏故障判断问题必须先主后次方式的处理，将明显的、严重的先处理，小问题后处理。
在确定电源输入端无短路的情况下，方可进行各部分的带电测试，避免将简单问题复杂化。
短路应为最高优先级。
1、电阻检测法，将万用表调到电阻档，检测一块正常的电路板的某点的到地电阻值，再检测另一块相同的电路板的同一个点测试与正常的电阻值是否有不同，若不同则就确定了问题的范围。
2、电压检测法，将万用表调到电压档，检测怀疑有问题的电路的某个点的到地电压，比较是否与正常值相似，否则确定了问题的范围。
3、短路检测法，将万用表调到短路检测挡（有的是二极管压降档或是电阻档，一般具有报警功能），检测是否有短路的现象出现，发现短路后应优先解决，使之不烧坏其它器件。
该法必须在电路断电的情况下操作，避免损坏表。
4、压降检测法，将万用表调到二极管压降检测档，因为所有的IC都是由基本的众多单元件组成，只是小型化了，所以在当它的某引脚上有电流通过时，就会在引脚上存在电压降。
一般同一型号的IC相同引脚上的压降相似，根据引脚上的压降值比较好坏，必须电路断电的情况下操作。
该方法有一定的局限性，比如被检测器件是高阻的，就检测不到了。
单元板故障：A．整板不亮1、检查供电电源与信号线是否连接。
2、检查控制卡接口是否接错，控制卡信号灯闪烁是否正常，检查灯板是否与控制卡同电源地，或灯板接口有信号与地短路导致无法输入信号3、检测74HC245有无虚焊短路，245上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路。
注：主要检查电源与使能（EN）信号。
B．在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。
2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。
3、检测A、B、C、D各信号之间是否短路或某信号与地短路。
LED显示屏单元板常见故障及其处理

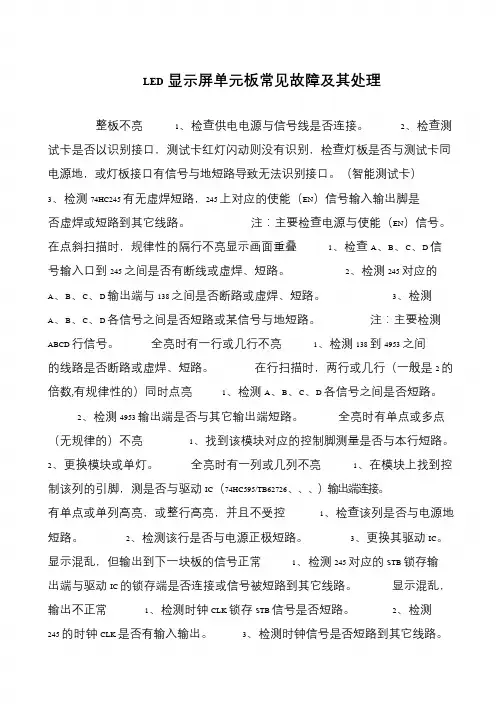

LED显示屏单元板常见故障及其处理整板不亮1、检查供电电源与信号线是否连接。
2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。
（智能测试卡）3、检测74HC245 有无虚焊短路，245 上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路。
注：主要检查电源与使能（EN）信号。
在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D 信号输入口到245 之间是否有断线或虚焊、短路。
2、检测245 对应的A、B、C、D 输出端与138 之间是否断路或虚焊、短路。
3、检测A、B、C、D 各信号之间是否短路或某信号与地短路。
注：主要检测ABCD 行信号。
全亮时有一行或几行不亮1、检测138 到4953 之间的线路是否断路或虚焊、短路。
在行扫描时，两行或几行（一般是2 的倍数,有规律性的）同时点亮1、检测A、B、C、D 各信号之间是否短路。
2、检测4953 输出端是否与其它输出端短路。
全亮时有单点或多点（无规律的）不亮1、找到该模块对应的控制脚测量是否与本行短路。
2、更换模块或单灯。
全亮时有一列或几列不亮1、在模块上找到控制该列的引脚，测是否与驱动IC（74HC595/TB62726、、、）输出端连接。
有单点或单列高亮，或整行高亮，并且不受控1、检查该列是否与电源地短路。
2、检测该行是否与电源正极短路。
3、更换其驱动IC。
显示混乱，但输出到下一块板的信号正常1、检测245 对应的STB 锁存输出端与驱动IC 的锁存端是否连接或信号被短路到其它线路。
显示混乱，输出不正常1、检测时钟CLK 锁存STB 信号是否短路。
2、检测245 的时钟CLK 是否有输入输出。
3、检测时钟信号是否短路到其它线路。
LED显示屏P10单元板故障与维修

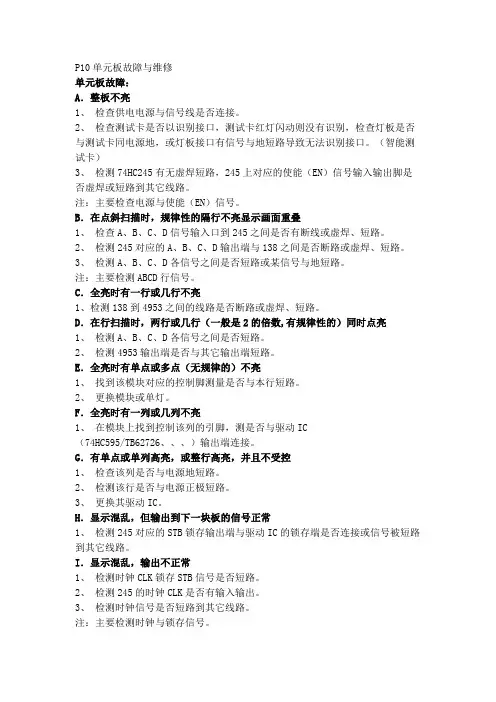

P10单元板故障与维修单元板故障：A．整板不亮1、检查供电电源与信号线是否连接。
2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。
（智能测试卡）3、检测74HC245有无虚焊短路，245上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路。
注：主要检查电源与使能（EN）信号。
B．在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。
2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。
3、检测A、B、C、D各信号之间是否短路或某信号与地短路。
注：主要检测ABCD行信号。
C．全亮时有一行或几行不亮1、检测138到4953之间的线路是否断路或虚焊、短路。
D．在行扫描时，两行或几行（一般是2的倍数,有规律性的）同时点亮1、检测A、B、C、D各信号之间是否短路。
2、检测4953输出端是否与其它输出端短路。
E．全亮时有单点或多点（无规律的）不亮1、找到该模块对应的控制脚测量是否与本行短路。
2、更换模块或单灯。
F．全亮时有一列或几列不亮1、在模块上找到控制该列的引脚，测是否与驱动IC（74HC595/TB62726、、、）输出端连接。
G．有单点或单列高亮，或整行高亮，并且不受控1、检查该列是否与电源地短路。
2、检测该行是否与电源正极短路。
3、更换其驱动IC。
H．显示混乱，但输出到下一块板的信号正常1、检测245对应的STB锁存输出端与驱动IC的锁存端是否连接或信号被短路到其它线路。
I．显示混乱，输出不正常1、检测时钟CLK锁存STB信号是否短路。
2、检测245的时钟CLK是否有输入输出。
3、检测时钟信号是否短路到其它线路。
注：主要检测时钟与锁存信号。
J．显示缺色1、检测245的该颜色的数据端是否有输入输出。
2、检测该颜色的数据信号是否短路到其它线路。
LED显示屏单元板常见故障解决方案
如果有更换74HC138；仔细量金针带ICA信号的通路情况。
5 、隔二行亮二行：B信号的问题，请检查74HC245和74HC138是否有虚焊；可以用万用表量74HC138第2脚电压是否等于2.5V左右，
如果有更换74HC138；仔细测量金针带ICA信号的通路情况。
6 、上半板正常下半板全亮或不亮：如果是T08A接口有这种情况，这是应检查下8行DR数据信号是否通路，如正常先更换74HC245如
不好再更换第一个74HC595.
7 、此板上半板和下板板STB和CLK信号是共同的，数据是分开的（如果是T12接口数据也是1个）。如检查T08A 板子是上下半板要
分开检查。
8 、如果板子有1颗灯不亮：检查是否虚焊、更换此灯管。
9 、有竖着有4颗灯不亮：第一检查74HC595是否有虚焊；第二更换74HC595；第三更换灯管。
10 、在竖着4颗灯里有3颗不亮有1颗正常：更换正常那颗灯管。
11 、如板子从中间或别的位置往后显示不正பைடு நூலகம்：检查数据信号通路情况；更换最后一个正常显示控制灯的 74HC595；如未排除更
换第一个显示不正常的灯控制的74HC595。每个74HC595 控制8点宽 *4点高个灯管。 74HC595是用DR数据信号串联起来的也就是DR
下面正查的模组排线插到上面不正常的模组上来，看显示如何，也可以把上面不正常处前面正常模组输出接到下一排模组上去看显
示如何，看到底是那个模组出了问题。
LED显示屏单元板常见故障解决方案
1 、整板不亮：板子没有接上电源；输入排线插反；输入输出颠倒；电源正负极接反
2 、本板不亮传输正常 : 保护电路损坏解决办法可以把74HC138第4脚和第5脚短路。
LED显示屏整屏与单元板维修方法

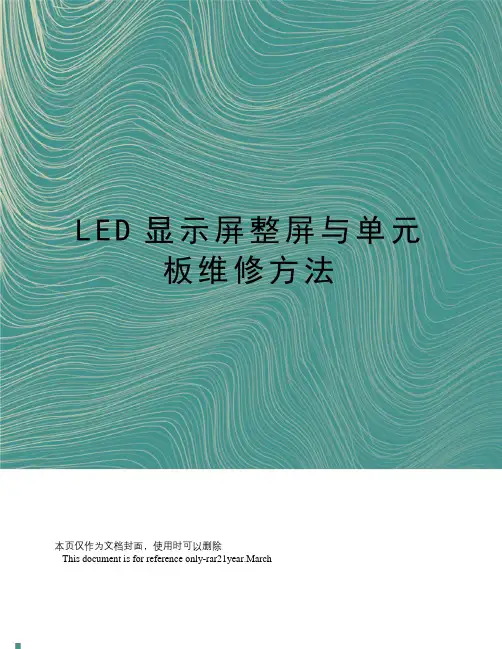

L E D显示屏整屏与单元板维修方法本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.MarchLED显示屏整屏与单元板维修方法张宏龙一、LED显示产品发展历程：LED诞生于1923年，罗塞夫(lossen．o．w)在研究半导体sic时发现掺有杂质的p-n结，通电后会有光发射出来，由此研制出了发光二极管(led：light emitting diode)，但之后LED的应用一直不受重视。
随着电子工业的快速发展，在60年代，显示技术得到迅速发展，人们研究出pdp激光显示等离子显示板、LED液晶显示器、发光二极管led、等多种显示技术。
由于半导体的制作和加工工艺逐步成熟和完善，发光二极管已日趋在固体显示器中占主导地位。
LED之所以受到广泛重视并得到迅速发展，是因为它本身有很多优点。
例如：亮度高、工作电压低、功耗小、易于集成、驱动简单、寿命长、耐冲击且性能稳定，其发展前景极为广阔。
目前正朝着更高亮度、更高耐气候性和发光密度、发光均匀性、全色化发展。
随着发展，人们需要—种大屏幕的显示设备，于是有了投影仪，但是其亮度无法在自然光下使用，于是出现了LED显示器(屏)，它具有视角大、亮度高、色彩艳丽的特点。
二、LED大屏幕的发展呈现如下几个发展阶段：1、第一代：单色LED显示屏2、以单红色为基色，显示文字及简单图案为主，主要用于通知、通告及客流引导系统。
3、第二代：双基色多灰度显示屏4、以红色及黄绿色为基色，因没有蓝色，只能称其为伪彩色，可以显示多灰度图像及视频，目前在国内广泛应用于电信，银行，税务，医院，政府机构等场合，主要显示标语，公益广告及形象宣传信息。
5、第三代：全彩色(full color)多灰度显示屏6、以红色，蓝色及黄绿色为基色，可以显示较为真实的图像，目前正在逐渐替代上一代产品。
7、第四代：真彩色(true color)多灰度显示屏8、以红色，蓝色及纯绿色为基色，可以真实再现自然界的一切色彩(在色坐标上甚至超过了自然色彩范围)。
图解led单元板维修.docx
图解led单元板维修单元板不亮A、单元板无A信号B、245芯片的输入A脚虚焊或245芯片损坏C、04芯片旁边的二极管、小电容和O欧损坏或虚焊D、输入排针的A信号与GND短路E、04芯片的第一脚虚焊或损坏F、输入排针无OEG、检查供电电源与信号线是否连接。
此现象是A信号有问题引起的A、单元板的A信号与GND和VCC短路B、有A信号的245芯片损坏C、245芯片的输出A信号虚焊D、04芯片左边和下边的小电容损坏此现象是C信号有问题引起的A、单元板无C信号B、单元板上的C信号与GND和VCC短路C、245芯片的输出和输入C信号虚焊或损坏此现象是信号有问题引起的A、单元板无B信号B、单元板上的B信号与GND和VCC短路C、245芯片的输出和输入B信号虚焊或损坏此现象是C信号有问题引起的A、单元板无D信号B、单元板上的D信号与GND和VCC短路C、245芯片的输出和输入D信号虚焊或损坏D、控制2、4区的138芯片的D信号虚焊或损坏E、04芯片损坏注：（有595芯片的两行模块为一、三区，有排针的为二、四区）此现象为A信号和B信号短路；检查单元板上的输出输入排针、245芯片和138芯片上的A信号和B信号7此现象为B 信号和C 信号短路；检查单元板上的输出 输入排针、245芯片和138芯片上的B 信号和C 信号此现象为C 信号和D 信号短路；检查单元板上的输出 输入排针、245芯片和138芯片上的C 信号和D 信号。
∙∙ ∙ ∙∙∙・∙∙i ■■■ I ⅝L⅛ Bι∙∙*liι*⅛⅞-⅜≡ ■ ≡ ■■I ■ ⅞B∙ħI ∙ ∙*ħ !⅞h ■ -tl 1⅞ ⅜I w⅜B⅞a⅛⅞∣⅞i⅞⅛⅞■ * ∙ ⅞ ⅞ ⅞ ⅞ ■■ ⅛ ⅝∣ • ∙ ∙*s« ⅞BV∙ U >«•«H•••t•・-««• V F・■■■■■ « a■■■■■・■•■12一、三区138芯片是否虚焊和输入到138芯片A 信号 的线路有损坏，如果确认没有则是 138芯片已损坏。
LED显示屏整屏与单元板维修方法
LED显示屏整屏与单元板维修方法一、LED显示屏整屏维修方法：1.检查电源连接：检查电源与显示屏之间的连接是否松动或损坏，插拔电源线，重插电源头，确保插座和电源连接牢固。
2.检查信号源连接：检查信号源与显示屏之间的连接是否松动或损坏，插拔信号源线，重插信号源头，确保插座和信号源连接牢固。
3.检查控制卡：检查控制卡是否正常工作，如果控制卡有问题，可以尝试重新安装驱动程序或更换控制卡。
4.检查亮度设置：调整显示屏的亮度设置，确保亮度设置适合环境要求。
5.检查其他硬件设备：检查显示屏的其他硬件设备，如散热器、风扇等是否正常工作，如果出现故障，可以更换散热器或维修风扇。
6.清洁显示屏：使用专业的清洁剂或清洁布清洁显示屏表面上的灰尘和污渍，确保显示屏清洁。
二、LED显示屏单元板维修方法：1.检查电源连接：检查单元板与电源之间的连接是否松动或损坏，插拔电源线，确保插座和电源连接牢固。
2.检查信号线连接：检查单元板与控制卡之间的信号线连接是否松动或损坏，插拔信号线，确保插座和信号线连接牢固。
3.检查LED灯珠：检查单元板上的LED灯珠是否正常工作，如果有LED灯珠熄灭或闪烁，可能是单元板上的驱动芯片损坏，可以更换驱动芯片。
4.检查驱动芯片：检查单元板上的驱动芯片是否正常工作，如果驱动芯片出现故障，可以尝试重新焊接或更换驱动芯片。
5.检查PCB板：检查单元板的PCB板是否有损坏或脱落的焊点，如果有问题，可以尝试重新焊接或更换PCB板。
6.清洁单元板：使用专业的清洁剂或清洁布清洁单元板表面上的灰尘和污渍，确保单元板清洁。
在进行维修时，需要注意以下几点：-使用专业的工具和仪器进行检修和维修，确保安全和效果。
-在操作之前，确保断开电源，避免电流冲击和短路。
-在操作时，小心轻放，避免过度施加压力，造成更大的损坏。
LED显示单元板常见故障与排除
11.屏上一个模块随机亮几列 ？ 11.屏上一个模块随机亮几列 A.看模块对应的595有没有虚焊 A.看模块对应的 有没有虚焊 看模块对应的595 B. 检查595上有无STR信号，量595STR脚与相邻的595是否相连 C. 检查595上有无 上有无STR信号 信号， 595STR脚与相邻的 是否相连 脚与相邻的595 更换595 更换595 12.屏上一行或相应一个模块的行不亮或不正常显示？ 12.屏上一行或相应一个模块的行不亮或不正常显示 屏上一行或相应一个模块的行不亮或不正常显示？ A.查 A.查 B.查看其行信 B.查看其行信 看其所对应模块的行信号的管脚是否虚焊或漏焊 号与138 号与138 或 4953 所对应的管脚是否断开或与其它信号短路 ； C. 查看其行信号的上、 D.查看138 输出 D.查看 查看138 查看其行信号的上、下拉电阻是否没焊或漏焊 的行信号与相对应的4953 E. 的行信号与相对应的4953 之间是否断开或与其它信号短路 更换IC 更换IC 13.单元板缺色 ？ 13.单元板缺色 A.检测245的该颜色的数据端是否有输入输 A.检测 的该颜色的数据端是否有输入输 检测245 B.检测该颜色的数据信号是否短路到其它线路 检测该颜色的数据信号是否短路到其它线路。 C.检测 出。 B.检测该颜色的数据信号是否短路到其它线路。 C.检测 该颜色的驱动IC之间的级连数据口是否有断路或短路 虚焊。 之间的级连数据口是否有断路或短路、 该颜色的驱动IC之间的级连数据口是否有断路或短路、虚焊。 14.有单点或单列高亮，或整行高亮，并且不受控？ 14.有单点或单列高亮 或整行高亮，并且不受控？ 有单点或单列高亮， A.检查 A.检查 该列是否与电源地短路。 B.检测该行是否与电源正极短路。 C. B.检测该行是否与电源正极短路 检测该行是否与电源正极短路。 该列是否与电源地短路。 更换其驱动IC。 更换其驱动IC。 15.显示混乱，但输出到下一块板的信号正常？ 15.显示混乱 但输出到下一块板的信号正常？ 显示混乱， 检测245对应 检测245对应 STB锁存输出端与驱动 的锁存端是否连接或信号被短路到其 锁存输出端与驱动IC 的STB锁存输出端与驱动IC的锁存端是否连接或信号被短路到其 它线路。 它线路。
