单片机仿真软件proteus常用快捷键

合集下载

protues的使用

protues的使用
4.1 Proteus中怎样使用模板
file--〉new design:在弹出的对话框就可以选择模板了; file--〉save design as template 就可以保存你的模版了。 替换默认文件夹里的Templates\Default.DTF。 以后这就是你的模板。
4.2 电压、电流探针(probe)
4.元件列表(The Object Selector): 挑选元件(components)、 终端接口(terminals)、 信号发生器(generators)、 仿 真图表(graph)等。如,选择“元件(components)”,点击“P”按钮会打开挑选元件对 话框,选择了一个元件后(按“OK”),该元件会在元件列表中显示,以后要用到该元件时, 只需在元件列表中选择即可。 5.方向工具栏(Orientation Toolbar): 改变元件的角度和方向。 旋转:旋转元件角度。 翻转:完成元件水平翻转和垂直翻转。 使用方法:先点击元件,再点击相应的旋转图标。 6.仿真工具栏
实际中电压、电流表都有两个端子, Proteus“虚拟仪器”中的电压表(DC、AC VOLTMETER)、电流表(DC、ACAMMETER)与实际中的电压、电流表的使用是一样的。而Proteus 中的电压、电流探针却不同,它只有一个端子。
使用中把电压探针一端接入要测试的点(可以是引出线),电压探针假设它的另一个端 子是接地的,也就是说测量的是测试点对地的电压。
Proteus 最新版支持非常丰富仿真元件共 7000 多种,还有很多第三方模型。Proteus 是集电路仿真和软件调试于一体的软件,是学习单片机、模拟、数字电路的一个非常好的工 具。其界面和很多软件的界面一样,也是由菜单栏,常用工具栏,工作区等几部分组成。

protel快捷键大全1

protel快捷键大全1

protel快捷键大全v+f –全屏显示e+d ——编辑删除(鼠标变成+字架,点击到的东西就被删掉)pgup——放大窗口显示比例pgdn——缩小窗口显示比例tab——启动浮动图件的属性窗口end——刷新屏幕del——删除点取的元件(1个)ctrl+del——删除选取的元件(2个或2个以上)s+a——全选*——PCB使用跳线enter——选取或启动esc——放弃或取消f1——启动在线帮助窗口x+a——取消所有被选取图件的选取状态x——将浮动图件左右翻转y——将浮动图件上下翻转space——将浮动图件旋转90度crtl+ins——将选取图件复制到编辑区里shift+ins——将剪贴板里的图件贴到编辑区里shift+del——将选取图件剪切放入剪贴板里alt+backspace——恢复前一次的操作ctrl+backspace——取消前一次的恢复crtl+g——跳转到指定的位置crtl+f——寻找指定的文字alt+f4——关闭protelspacebar——绘制导线,直线或总线时,改变走线模式v+d——缩放视图,以显示整张电路图home——以光标位置为中心,刷新屏幕esc——终止当前正在进行的操作,返回待命状态backspace——放置导线或多边形时,删除最末一个顶点delete——放置导线或多边形时,删除最末一个顶点ctrl+tab——在打开的各个设计文件文档之间切换alt+tab——在打开的各个应用程序之间切换a——弹出edit\align子菜单b——弹出view\toolbars子菜单e——弹出edit菜单f——弹出file菜单h——弹出help菜单j——弹出edit\jump菜单l——弹出edit\set location makers子菜单m——弹出edit\move子菜单o——弹出options菜单p——弹出place菜单r——弹出reports菜单s——弹出edit\select子菜单t——弹出tools菜单v——弹出view菜单w——弹出window菜单x——弹出edit\deselect菜单z——弹出zoom菜单左箭头——光标左移1个电气栅格shift+左箭头——光标左移10个电气栅格右箭头——光标右移1个电气栅格shift+右箭头——光标右移10个电气栅格上箭头——光标上移1个电气栅格shift+上箭头——光标上移10个电气栅格下箭头——光标下移1个电气栅格shift+下箭头——光标下移10个电气栅格ctrl+1——以零件原来的尺寸的大小显示图纸ctrl+2——以零件原来的尺寸的200%显示图纸ctrl+4——以零件原来的尺寸的400%显示图纸ctrl+5——以零件原来的尺寸的50%显示图纸ctrl+f——查找指定字符ctrl+g——查找替换字符ctrl+b——将选定对象以下边缘为基准,底部对齐ctrl+t——将选定对象以上边缘为基准,顶部对齐ctrl+l——将选定对象以左边缘为基准,靠左对齐ctrl+r——将选定对象以右边缘为基准,靠右对齐ctrl+h——将选定对象以左右边缘的中心线为基准,水平居中排列ctrl+v——将选定对象以上下边缘的中心线为基准,垂直居中排列ctrl+shift+h——将选定对象在左右边缘之间,水平均布ctrl+shift+v——将选定对象在上下边缘之间,垂直均布f3——查找下一个匹配字符shift+f4——将打开的所有文档窗口平铺显示shift+f5——将打开的所有文档窗口层叠显示shift+单左鼠——选定单个对象crtl+单左鼠,再释放crtl——拖动单个对象shift+ctrl+左鼠——移动单个对象按ctrl后移动或拖动——移动对象时,不受电器格点限制按alt后移动或拖动——移动对象时,保持垂直方向按shift+alt后移动或拖动——移动对象时,保持水平方向。

proteus常用快捷键及设置方法

proteus常用快捷键及设置方法

proteus常用快捷键及设置方法
proteus 常用快捷键及设置方法
F8:全部显示当前工作区全部显示
F6:放大以鼠标为中心放大
F7:缩小以鼠标为中心缩小
G:栅格开关栅格网格
Ctrl+F1:栅格宽度0.1mm 显示栅格为0.1mm,在pcb 的时候很有用F2:栅格威0.5mm 显示栅格为0.5mm,在pcb 的时候很有用
F3:栅格威1mm 显示栅格为1mm,在pcb 的时候很有用
F4:栅格威2.5mm 显示栅格为2.5mm,在pcb 的时候很有用
Ctrl+s:打开关闭磁吸磁吸用于对准一些点的,如引脚等等
x:打开关闭定位坐标显示一个大十字射线
m:显示单位切换mm 和th 之间的单位切换,在右下角显示
o:重新设置原点将鼠标指向的点设为原点
u:撤销键
Pgdn:改变图层
Pgup:改变图层
Ctrl+Pgdn:最底层
Ctrl+pgup:最顶层
Ctrl+画线:可以划曲线
R:刷新
+-:旋转
F5:重定位中心。

protues实用快捷键

protues实用快捷键

本文由lantian是5贡献protel99se 常用快捷键enter——选取或启动esc——放弃或取消f1——启动在线帮助窗口tab——启动浮动图件的属性窗口pgup——放大窗口显示比例pgdn——缩小窗口显示比例end——刷新屏幕del——删除点取的元件(1 个)ctrl+del——删除选取的元件(2 个或2 个以上)x+a——取消所有被选取图件的选取状态x——将浮动图件左右翻转y——将浮动图件上下翻转space——将浮动图件旋转90 度crtl+ins——将选取图件复制到编辑区里shift+ins——将剪贴板里的图件贴到编辑区里shift+del——将选取图件剪切放入剪贴板里alt+backspace——恢复前一次的操作ctrl+backspace——取消前一次的恢复crtl+g——跳转到指定的位置crtl+f——寻找指定的文字alt+f4——关闭protel spacebar——绘制导线,直线或总线时,改变走线模式v+d——缩放视图,以显示整张电路图v+f——缩放视图,以显示所有电路部件home——以光标位置为中心,刷新屏幕esc——终止当前正在进行的操作,返回待命状态backspace——放置导线或多边形时,删除最末一个顶点delete——放置导线或多边形时,删除最末一个顶点ctrl+tab——在打开的各个设计文件文档之间切换alt+tab——在打开的各个应用程序之间切换a——弹出edit\align 子菜单b——弹出view\toolbars 子菜单e——弹出edit 菜单f——弹出file 菜单h——弹出help 菜单j——弹出edit\jump 菜单l——弹出edit\set location makers 子菜单m——弹出edit\move 子菜单o——弹出options 菜单p——弹出place 菜单r——弹出reports 菜单s——弹出edit\select 子菜单t——弹出tools 菜单v——弹出view 菜单w——弹出window 菜单x——弹出edit\deselect 菜单z——弹出zoom 菜单左箭头——光标左移1 个电气栅格shift+左箭头——光标左移10 个电气栅格右箭头——光标右移 1 个电气栅格shift+右箭头——光标右移10 个电气栅格上箭头——光标上移 1 个电气栅格shift+上箭头——光标上移10 个电气栅格下箭头——光标下移 1 个电气栅格shift+下箭头——光标下移10 个电气栅格ctrl+1——以零件原来的尺寸的大小显示图纸ctrl+2——以零件原来的尺寸的200%显示图纸ctrl+4——以零件原来的尺寸的400%显示图纸ctrl+5——以零件原来的尺寸的50%显示图纸ctrl+f——查找指定字符ctrl+g——查找替换字符ctrl+b——将选定对象以下边缘为基准,底部对齐ctrl+t——将选定对象以上边缘为基准,顶部对齐ctrl+l——将选定对象以左边缘为基准,靠左对齐ctrl+r——将选定对象以右边缘为基准,靠右对齐ctrl+h——将选定对象以左右边缘的中心线为基准,水平居中排列ctrl+v——将选定对象以上下边缘的中心线为基准,垂直居中排列ctrl+shift+h——将选定对象在左右边缘之间,水平均布ctrl+shift+v——将选定对象在上下边缘之间,垂直均布f3——查找下一个匹配字符shift+f4——将打开的所有文档窗口平铺显示shift+f5——将打开的所有文档窗口层叠显示shift+单左鼠——选定单个对象crtl+单左鼠,再释放crtl——拖动单个对象shift+ctrl+左鼠——移动单个对象按ctrl 后移动或拖动——移动对象时,不受电器格点限制按alt 后移动或拖动——移动对象时,保持垂直方向按shift+alt 后移动或拖动——移动对象时,保持水平方向在布PCB 时,点中元件,按L 按,就是换层.。

Proteus快捷键

Proteus快捷键

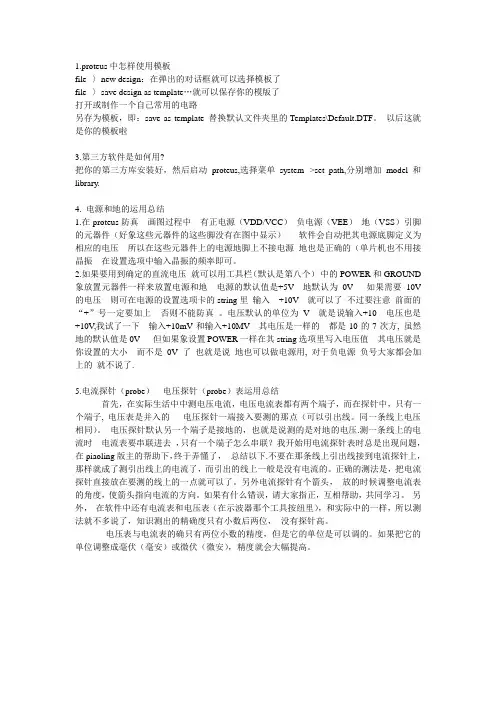

1.proteus中怎样使用模板file--〉new design:在弹出的对话框就可以选择模板了file--〉save design as template…就可以保存你的模版了打开或制作一个自己常用的电路另存为模板,即:save as template 替换默认文件夹里的Templates\Default.DTF。

以后这就是你的模板啦3.第三方软件是如何用?把你的第三方库安装好,然后启动proteus,选择菜单system-->set path,分别增加model和library.4. 电源和地的运用总结1.在proteus防真画图过程中有正电源(VDD/VCC)负电源(VEE)地(VSS)引脚的元器件(好象这些元器件的这些脚没有在图中显示)软件会自动把其电源底脚定义为相应的电压所以在这些元器件上的电源地脚上不接电源地也是正确的(单片机也不用接晶振在设置选项中输入晶振的频率即可。

2.如果要用到确定的直流电压就可以用工具栏(默认是第八个)中的POWER和GROUND 象放置元器件一样来放置电源和地电源的默认值是+5V 地默认为0V 如果需要10V 的电压则可在电源的设置选项卡的string里输入+10V 就可以了不过要注意前面的“+”号一定要加上否则不能防真。

电压默认的单位为V 就是说输入+10 电压也是+10V,我试了一下输入+10mV和输入+10MV 其电压是一样的都是10的7次方, 虽然地的默认值是0V 但如果象设置POWER一样在其string选项里写入电压值其电压就是你设置的大小而不是0V了也就是说地也可以做电源用, 对于负电源负号大家都会加上的就不说了.5.电流探针(probe)电压探针(probe)表运用总结首先,在实际生活中中测电压电流,电压电流表都有两个端子,而在探针中,只有一个端子, 电压表是并入的电压探针一端接入要测的那点(可以引出线。

同一条线上电压相同)。

电压探针默认另一个端子是接地的,也就是说测的是对地的电压.测一条线上的电流时电流表要串联进去,只有一个端子怎么串联?我开始用电流探针表时总是出现问题,在piaoling版主的帮助下,终于弄懂了,总结以下.不要在那条线上引出线接到电流探针上,那样就成了测引出线上的电流了,而引出的线上一般是没有电流的。

protues实用快捷键

protues实用快捷键

protel99se常用快捷键enter——选取或启动esc——放弃或取消f1——启动在线帮助窗口tab——启动浮动图件的属性窗口pgup——放大窗口显示比例pgdn——缩小窗口显示比例end——刷新屏幕del——删除点取的元件(1个)ctrl+del——删除选取的元件(2个或2个以上)x+a——取消所有被选取图件的选取状态x——将浮动图件左右翻转y——将浮动图件上下翻转space——将浮动图件旋转90度crtl+ins——将选取图件复制到编辑区里shift+ins——将剪贴板里的图件贴到编辑区里shift+del——将选取图件剪切放入剪贴板里alt+backspace——恢复前一次的操作ctrl+backspace——取消前一次的恢复crtl+g——跳转到指定的位置crtl+f——寻找指定的文字alt+f4——关闭protelspacebar——绘制导线,直线或总线时,改变走线模式v+d——缩放视图,以显示整张电路图v+f——缩放视图,以显示所有电路部件home——以光标位置为中心,刷新屏幕esc——终止当前正在进行的操作,返回待命状态backspace——放置导线或多边形时,删除最末一个顶点delete——放置导线或多边形时,删除最末一个顶点ctrl+tab——在打开的各个设计文件文档之间切换alt+tab——在打开的各个应用程序之间切换a——弹出edit\align子菜单b——弹出view\toolbars子菜单e——弹出edit菜单f——弹出file菜单h——弹出help菜单j——弹出edit\jump菜单l——弹出edit\set location makers子菜单m——弹出edit\move子菜单o——弹出options菜单p——弹出place菜单r——弹出reports菜单s——弹出edit\select子菜单t——弹出tools菜单v——弹出view菜单w——弹出window菜单x——弹出edit\deselect菜单z——弹出zoom菜单左箭头——光标左移1个电气栅格shift+左箭头——光标左移10个电气栅格右箭头——光标右移1个电气栅格shift+右箭头——光标右移10个电气栅格上箭头——光标上移1个电气栅格shift+上箭头——光标上移10个电气栅格下箭头——光标下移1个电气栅格shift+下箭头——光标下移10个电气栅格ctrl+1——以零件原来的尺寸的大小显示图纸ctrl+2——以零件原来的尺寸的200%显示图纸ctrl+4——以零件原来的尺寸的400%显示图纸ctrl+5——以零件原来的尺寸的50%显示图纸ctrl+f——查找指定字符ctrl+g——查找替换字符ctrl+b——将选定对象以下边缘为基准,底部对齐ctrl+t——将选定对象以上边缘为基准,顶部对齐ctrl+l——将选定对象以左边缘为基准,靠左对齐ctrl+r——将选定对象以右边缘为基准,靠右对齐ctrl+h——将选定对象以左右边缘的中心线为基准,水平居中排列ctrl+v——将选定对象以上下边缘的中心线为基准,垂直居中排列ctrl+shift+h——将选定对象在左右边缘之间,水平均布ctrl+shift+v——将选定对象在上下边缘之间,垂直均布f3——查找下一个匹配字符shift+f4——将打开的所有文档窗口平铺显示shift+f5——将打开的所有文档窗口层叠显示shift+单左鼠——选定单个对象crtl+单左鼠,再释放crtl——拖动单个对象shift+ctrl+左鼠——移动单个对象按ctrl后移动或拖动——移动对象时,不受电器格点限制按alt后移动或拖动——移动对象时,保持垂直方向按shift+alt后移动或拖动——移动对象时,保持水平方向在布PCB时,点中元件,按L按,就是换层。

使用proteus的技巧

使用proteus的技巧

使用proteus的技巧
以下是一些在Proteus中使用的技巧:
1. 快捷键:Proteus提供了一些常用命令的快捷键,如Ctrl+S用于保存电路图,Ctrl+D用于删除选中的元件等。

熟悉并使用这些快捷键可以提高工作效率。

2. 元件搜索:Proteus拥有大量的元件库,通过搜索可以快速找到需要的元件。

在元件栏中输入关键字,Proteus会自动筛选出包含该关键字的元件。

3. 连接线风格:Proteus支持不同风格的连接线,如直线、折线、样条等。

通过使用不同的风格,可以使电路图更加清晰易读。

4. 网络标签:在需要对电路中的网络进行标记时,可以使用网络标签工具。

通过将标签放在适当的位置,可以方便地在电路中标记信号名称或电压值等重要信息。

5. 仿真设置:Proteus不仅可以用于电路的绘制,还可以进行仿真。

在进行仿真之前,需要设置仿真器和仿真参数等。

了解这些设置可以更好地进行电路仿真。

6. 快速布局:Proteus提供了快速布局工具,可以自动为电路中的元件进行布局。

通过选择合适的布局算法和参数,可以快速生成电路的布局,节省设计时间。

7. 脚本编程:Proteus支持使用脚本编程语言进行自动化操作。

通过编写脚本,可以实现一些复杂的任务,如自动添加元件、自动进行仿真等。

这些是使用Proteus的一些常用技巧,希望可以对你有所帮助。

protel dxp 快捷键大全

protel dxp 快捷键大全

Protel DXP 快捷键大全 enter——选取或启动 esc——放弃或取消 f1——启动在线帮助窗口 tab——启动浮动图件的属性窗口pgup——放大窗口显示比例 pgdn——缩小窗口显示比例 end——刷新屏幕 del——删除点取的元件(1个)ctrl+del——删除选取的元件(2个或2个以上) x+a——取消所有被选取图件的选取状态 x——将浮动图件左右翻转y——将浮动图件上下翻转 space——将浮动图件旋转90度 crtl+ins——将选取图件复制到编辑区里 shift+ins——将剪贴板里的图件贴到编辑区里 shift+del——将选取图件剪切放入剪贴板里alt+backspace——恢复前一次的操作 ctrl+backspace——取消前一次的恢复 crtl+g——跳转到指定的位置crtl+f——寻找指定的文字 alt+f4——关闭protel spacebar——绘制导线,直线或总线时,改变走线模式v+d——缩放视图,以显示整张电路图 v+f——缩放视图,以显示所有电路部件 home——以光标位置为中心,刷新屏幕esc——终止当前正在进行的操作,返回待命状态 backspace——放置导线或多边形时,删除最末一个顶点delete——放置导线或多边形时,删除最末一个顶点 ctrl+tab——在打开的各个设计文件文档之间切换alt+tab——在打开的各个应用程序之间切换 a——弹出edit\align子菜单 b——弹出view\toolbars 子菜单e——弹出edit菜单 f——弹出file菜单 h——弹出help菜单 j——弹出edit\jump菜单l——弹出edit\set location makers子菜单 m——弹出edit\move子菜单o——弹出options菜单 p——弹出place菜单 r——弹出reports菜单 s——弹出edit\select子菜单t——弹出tools菜单 v——弹出view菜单 w——弹出window菜单 x——弹出edit\deselect菜单 z——弹出zoom菜单左箭头——光标左移1个电气栅格 shift+左箭头——光标左移10个电气栅格右箭头——光标右移1个电气栅格 shift+右箭头——光标右移10个电气栅格上箭头——光标上移1个电气栅格shift+上箭头——光标上移10个电气栅格下箭头——光标下移1个电气栅格 shift+下箭头——光标下移10个电气栅格ctrl+1——以零件原来的尺寸的大小显示图纸 ctrl+2——以零件原来的尺寸的200%显示图纸ctrl+4——以零件原来的尺寸的400%显示图纸 ctrl+5——以零件原来的尺寸的50%显示图纸 ctrl+f ——查找指定字符ctrl+g——查找替换字符 ctrl+b——将选定对象以下边缘为基准,底部对齐 ctrl+t——将选定对象以上边缘为基准,顶部对齐ctrl+l——将选定对象以左边缘为基准,靠左对齐 ctrl+r——将选定对象以右边缘为基准,靠右对齐 ctrl+h——将选定对象以左右边缘的中心线为基准,水平居中排列 ctrl+v——将选定对象以上下边缘的中心线为基准,垂直居中排列ctrl+shift+h——将选定对象在左右边缘之间,水平均布 ctrl+shift+v——将选定对象在上下边缘之间,垂直均布f3——查找下一个匹配字符 shift+f4——将打开的所有文档窗口平铺显示 shift+f5——将打开的所有文档窗口层叠显示shift+单左鼠——选定单个对象 crtl+单左鼠,再释放crtl——拖动单个对象 shift+ctrl+左鼠——移动单个对象按ctrl后移动或拖动——移动对象时,不受电器格点限制按alt后移动或拖动——移动对象时,保持垂直方向按shift+alt后移动或拖动——移动对象时,保持水平方向。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

主窗口菜单
1.File (文件)
(1) New (新建) 新建一个电路文件
(2) Open (打开)…打开一个已有电路文件
(3) Save (保存) 将电路图和全部参数保存在打开的电路文件中
(4) Save As (另存为)…将电路图和全部参数另存在一个电路文件中
(5) Print (打印)…打印当前窗口显示的电路图
(6) Page Setup (页面设置)… 设置打印页面
(7) Exit (退出) 退出Proteus ISIS
2.Edit (编辑)
(1) Rotate (旋转) 旋转一个欲添加或选中的元件
(2) Mirror (镜像) 对一个欲添加或选中的元件镜像
(3) Cut (剪切) 将选中的元件、连线或块剪切入裁剪板
(4) Copy(复制) 将选中的元件、连线或块复制入裁剪板
(5) Paste (粘贴) 将裁切板中的内容粘贴到电路图中
(6) Delete (删除) 删除元件,连线或块
(7) Undelete (恢复) 恢复上一次删除的内容
(8) Select All (全选) 选中电路图中全部的连线和元件
3.View (查看)
(1) Redraw(重画) 重画电路
(2) Zoom In(放大) 放大电路到原来的两倍
(3) Zoom Out(缩小) 缩小电路到原来的1/2
(4) Full Screen (全屏) 全屏显示电路
(5) Default View(缺省) 恢复最初状态大小的电路显示
(6) Simulation Message (仿真信息) 显示/隐藏分析进度信息显示窗口
(7) Common Toolbar (常用工具栏) 显示/隐藏一般操作工具条
(8) Operating Toolbar (操作工具栏) 显示/隐藏电路操作工具条
(9) Element Palette (元件栏) 显示/隐藏电路元件工具箱
(10) Status Bar (状态信息条) 显示/隐藏状态条
4.Place (放置)
(1) Wire (连线) 添加连线
(2) Element (元件) ►添加元件
a. Lumped (集总元件) 添加各个集总参数元件
b. Microstrip (微带元件) 添加各个微带元件
c. S Parameter (S参数元件) 添加各个S参数元件
d. Device (有源器件) 添加各个三极管、FET等元件
(3) Done (结束) 结束添加连线、元件
5.Parameters (参数)
(1) Unit (单位) 打开单位定义窗口
(2) Variable (变量) 打开变量定义窗口
(3) Substrate (基片) 打开基片参数定义窗口
(4) Frequency (频率) 打开频率分析范围定义窗口
(5) Output (输出) 打开输出变量定义窗口
(6) Opt/Yield Goal (优化/成品率目标) 打开优化/成品率目标定义窗口
(7) Misc (杂项) 打开其它参数定义窗口
6.Simulate (仿真)
(1) Analysis (分析) 执行电路分析
(2) Optimization (优化) 执行电路优化
(3) Yield Analysis (成品率分析) 执行成品率分析
(4) Yield Optimization (成品率优化) 执行成品率优化
(5) Update Variables(更新参数) 更新优化变量值
(6) Stop (终止仿真) 强行终止仿真
7.Result (结果)
(1) Table (表格) 打开一个表格输出窗口
(2) Grid (直角坐标) 打开一个直角坐标输出窗口
(3) Smith (圆图) 打开一个Smith圆图输出窗口
(4) Histogram (直方图) 打开一个直方图输出窗口
(5) Close All Charts (关闭所有结果显示) 关闭全部输出窗口
(6) Load Result (调出已存结果) 调出并显示输出文件
(7) Save Result (保存仿真结果) 将仿真结果保存到输出文件
8.Tools (工具)
(1) Input File Viewer (查看输入文件) 启动文本显示程序显示仿真输入文件
(2) Output File Viewer (查看输出文件) 启动文本显示程序显示仿真输出文件
(3) Options (选项) 更改设置
9.Help (帮助)
(1) Content (内容) 查看帮助内容
(2) Elements (元件) 查看元件帮助
(3) About (关于) 查看软件版本信息
表格输出窗口(Table)菜单
1.File (文件)
(1) Print (打印)…打印数据表
(2) Exit (退出) 关闭窗口
2.Option (选项)
(1) Variable (变量)…选择输出变量
方格输出窗口(Grid)菜单
1.File (文件)
(1) Print (打印)…打印曲线
(2) Page setup (页面设置)…打印页面
(3) Exit (退出) 关闭窗口
2.Option (选项)
(1) Variable (变量)…选择输出变量
(2) Coord (坐标)…设置坐标
Smith圆图输出窗口(Smith)菜单
1.File (文件)
(1) Print (打印)…打印曲线
(2) Page setup (页面设置)…打印页面
(3) Exit (退出) 关闭窗口
2.Option (选项)
(1) Variable (变量)…选择输出变量
直方图输出窗口(Histogram)菜单
1.File (文件)
(1) Print (打印)…打印曲线
(2) Page setup (页面设置)…打印页面
(3) Exit (退出) 关闭窗口
2.Option (选项)
(1) Variable (变量)…选择输出变量
虚拟示波器(OSCILLOSCOPE)
逻辑分析仪(LOGIC ANAL YSER)
计数器、定时器(COUNTER TIMER)
虚拟终端(VIRUAL TERMINAL)
信号发生器(SIGNAL GENERATOR)
模式发生器(PA TTERN GENERA TOR)
交直流电压表和电流表(AC/DC voltmeters/ammeters)
SPI调试器(SPI DEBUGGER)
I2C调试器(I2C DEBUGGER)
Proteus 的部分虚拟仪器(虚拟终端显示器、四通道示波器和SPI、I2C调试器)
自查英语:
Simulator:模拟装置,模拟器;仿真器
Primitives:搭配基本型别
Avtive: 激活
V oltage 电压(high voltage electrical apparatus 高压电器)
probe探针,探测器(total air temperature probe):)用时注意是对蒂电压,可在电源两端各方个针,之差即为(
总温传感器
proteus常用快捷键
1 点状栅格的显示和隐藏可以通过工具栏的按钮或者按快捷键的“G”
F8:全部显示当前工作区全部显示
F6:放大以鼠标为中心放大
F7:缩小以鼠标为中心缩小
G:栅格开关栅格网格
Ctrl+F1:栅格宽度0.1mm 显示栅格为0.1mm,在pcb的时候很有用
F2:栅格威0.5mm 显示栅格为0.5mm,在pcb的时候很有用
F3:栅格威1mm 显示栅格为1mm,在pcb的时候很有用
F4:栅格威2.5mm 显示栅格为2.5mm,在pcb的时候很有用
Ctrl+s:打开关闭磁吸磁吸用于对准一些点的,如引脚等等
x:打开关闭定位坐标显示一个大十字射线
m:显示单位切换 mm和th之间的单位切换,在右下角显示
o:重新设置原点将鼠标指向的点设为原点
u:撤销键
Pgdn:改变图层
Pgup:改变图层
Ctrl+Pgdn:最底层
Ctrl+pgup:最顶层
Ctrl+画线:可以划曲线
R:刷新
+-:旋转
F5:重定位中心
不同图幅之间的切换Page Down或“Page Up
2群选使用鼠标左键拖出一个选择区域,使用图标来整体移动。

使用图标可整体复
制,图标用来刷新图面。

3 System”→“Set Animation Options”中设置仿真时电压及电流的颜色及方向
Show Wire V oltage by Colour即选择导线以红、蓝两色来表示电压的高
Show Wire Current with Arrows以箭头标示来表示电流的流向
Generic 普通的optoelectronics 光电子学
resistors 电阻
:红色代表高电频,蓝色代表低电频,灰色代表未接入信号,或者为三态
Internal Exception Access violation in module “dla.dll”:;;内部异常访问冲突在模块“dla.dll”
拾取元件对话框共分四部分,左侧从上到下分别为直接查找时的名称输入、分类查找时的大类列表、子类列表和生产厂家列表。

中间为查到的元件
列表。

右侧自上而下分别为元件图形和元件封装,图1-16中的元件没有显示封装。
