CPU卡COS系统文件结构详解
智能卡的操作系统COS详细介绍
智能卡操作系统COS详解随着Ic卡从简单的同步卡发展到异步卡，从简单的EPROM卡发展到内带微处理器的智能卡(又称CPU卡)，对IC卡的各种要求越来越高。
而卡本身所需要的各种管理工作也越来越复杂，因此就迫切地需要有一种工具来解决这一矛盾，而内部带有微处理器的智能卡的出现，使得这种工具的实现变成了现实。
人们利用它内部的微处理器芯片，开发了应用于智能卡内部的各种各样的操作系统，也就是在本节将要论述的COS。
COS的出现不仅大大地改善了智能卡的交互界面，使智能卡的管理变得容易；而且，更为重要的是使智能卡本身向着个人计算机化的方向迈出了一大步，为智能卡的发展开拓了极为广阔的前景。
1 、COS概述COS的全称是Chip Operating System(片内操作系统)，它一般是紧紧围绕着它所服务的智能卡的特点而开发的。
由于不可避免地受到了智能卡内微处理器芯片的性能及内存容量的影响，因此，COS在很大程度上不同于我们通常所能见到的微机上的操作系统(例如DOS、UNIX 等)。
首先，COS是一个专用系统而不是通用系统。
即：一种COS一般都只能应用于特定的某种(或者是某些)智能卡，不同卡内的COS一般是不相同的。
因为COS一般都是根据某种智能卡的特点及其应用范围而特定设计开发的，尽管它们在所实际完成的功能上可能大部分都遵循着同一个国际标准。
其次，与那些常见的微机上的操作系统相比较而言，COS在本质上更加接近于监控程序、而不是一个通常所谓的真正意义上的操作系统，这一点至少在目前看来仍是如此。
因为在当前阶段，COS所需要解决的主要还是对外部的命令如何进行处理、响应的问题，这其中一般并不涉及到共享、并发的管理及处理，而且就智能卡在目前的应用情况而言，并发和共享的工作也确实是不需要。
COS在设计时一般都是紧密结合智能卡内存储器分区的情况，按照国际标准(ISO／IEC7816系列标准)中所规定的一些功能进行设计、开发。
但是由于目前智能卡的发展速度很快，而国际标准的制定周期相对比较长一些，因而造成了当前的智能卡国际标准还不太完善的情况，据此，许多厂家又各自都对自己开发的COS作了一些扩充。

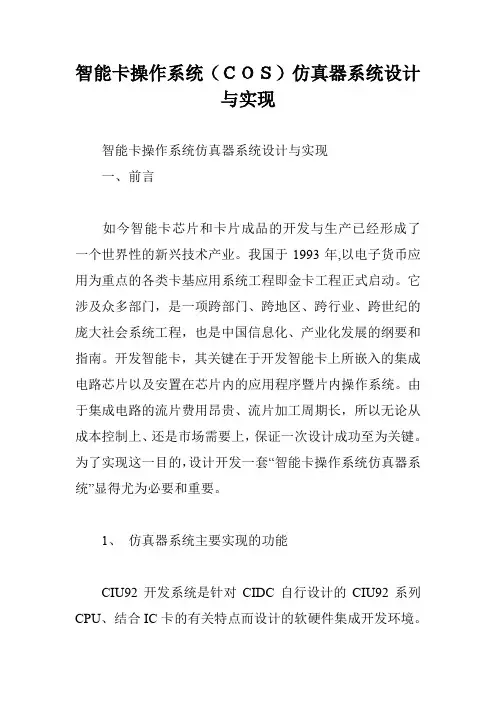

智能卡操作系统(COS)仿真器系统设计与实现
智能卡操作系统（ＣＯＳ）仿真器系统设计与实现智能卡操作系统仿真器系统设计与实现一、前言如今智能卡芯片和卡片成品的开发与生产已经形成了一个世界性的新兴技术产业。
我国于1993年,以电子货币应用为重点的各类卡基应用系统工程即金卡工程正式启动。
它涉及众多部门，是一项跨部门、跨地区、跨行业、跨世纪的庞大社会系统工程，也是中国信息化、产业化发展的纲要和指南。
开发智能卡，其关键在于开发智能卡上所嵌入的集成电路芯片以及安置在芯片内的应用程序暨片内操作系统。
由于集成电路的流片费用昂贵、流片加工周期长，所以无论从成本控制上、还是市场需要上，保证一次设计成功至为关键。
为了实现这一目的，设计开发一套“智能卡操作系统仿真器系统”显得尤为必要和重要。
1、仿真器系统主要实现的功能CIU92开发系统是针对CIDC自行设计的CIU92系列CPU、结合IC卡的有关特点而设计的软硬件集成开发环境。
DS92主要有两大功能：汇编语言编译和硬件仿真。
硬件仿真提供了不同层次的硬件仿真手段，便于用户根据应用开发程度选择相应的仿真模式。
DS92是针对CPU卡的开发系统，既有一般CPU开发系统的共性，也有一些IC卡特有的仿真方法，例如内部复位(internal mrst)模式、外部复位(external mrst)模式、实(release)模式、IC卡与读卡器(reader)的相互作用关系遵循ISO7816-3协议。
主要功能如下：提供COS程序代码编制、编辑环境；提供将COS程序代码编译为智能卡中央处理单元可以执行的机器指令码的编译环境；实现将编译后的机器指令码下载到仿真器，并由仿真器执行的功能；可以设置COS程序执行断点，支持单步运行、多步运行、子程序调用、跳转、连续运行等调试功能；可以实时查看卡内CPU的内部RAM、寄存器单元；可以实时查看COS程序执行后的数据结果；仿真运行需要的其它辅助性功能。
图1DS9COS仿真器系统框图2、仿真器系统总体方案DS92从逻辑上可以分为软件和硬件两大部分，其组成示意图如图1。
Smart COS操作系统介绍
1. Smart COS简介CPU卡操作系统简称COS，它是伴随着集成电路卡从简单的EEPROM 发展到带微处理器的智能卡而应运产生的。
随着CPU卡应用的日益广泛，作为国内制卡行业和读写机具开发生产企业的先锋，深圳市明华澳汉科技有限公司于1999年6月成功地开发出符合《中国金融集成电路（IC）卡规范》、ISO/IEC7816标准的且拥有自主版权的CPU卡操作系统Smar t COS。
在金融领域，它可作为现金卡、信用卡等银行卡使用；在社保、工商、税务、证券等各种付费行业可作为用户卡使用；在电子商务网络系统中，可做为交易双方的身份识别。
Smart COS具有如下特点：1)符合《中国金融集成电路（IC）卡规范》、《中国金融集成电路（IC）卡应用规范》2)支持ISO-7816 T=0 通讯协议。
3)文件系统支持二进制文件、定长记录文件、变长记录文件、循环定长记录文件。
4)支持电子钱包、电子存折功能。
5)支持Single DES、Triple DES等加密算法，并支持用户特有的安全加密算法的下载。
6)支持线路加密、线路认证功能，防止通信数据被非法窃取或篡改。
7)可用作安全保密模块，使用过程密钥实现加密、解密。
8)支持多种容量选择,可选择2K、4K、8K、16K字节的EEPROM空间。
9)安全机制使用状态机，并支持PIN检验、CPU卡和终端的双向认证、数据加密、解密、MAC验证。
10)满足个别需求，可根据特殊行业的特殊用户的需求定制。
2．Smart COS功能模块CPU卡也称智能卡，它的核心就是芯片操作系统，外界对卡发布的所有命令都需要通过操作系统才能对CPU卡起作用。
COS的主要功能是控制智能卡和外界的信息交换，管理智能卡内的存储器并在卡内部完成各种命令的处理。
一般来讲，接口设备与卡之间的命令处理过程可分为四个功能模块：即传输管理器、安全管理器、应用管理器和文件管理器，如图1所示。
传输管理对于COS而言，通讯层是接收和发送数据的通道，负责终端和卡片之间的数据传输。
COS分析文档
目录目录 (1)注： (3)一．收发apdu相关 (3)1. u16 sw; (3)2. struct bits1 (3)3. u8 ibuf[0x100] (3)4. u8 *pbuf; (4)二．卡片状态相关 (4)1. struct IC_ST (4)2. u8 safestate (5)三．文件指针变量 (5)1.文件存储和定位原理 (5)2. u8 Dir (6)3. u8 File (6)4. u16 Offset (6)5. u8 CurrentDir (7)四．文件系统相关 (7)1. u8* VIP_F & u8* VIP_F_END (7)2. u8* F_FFS & u8* F_FFS_end (7)3. u8* FFS_FAT & u8* FFS_FAT_END (7)4. u8* FAT_ADDR_BASE (7)5. u8* FAT_CLUSTER & u8* CLUSTER_FREE (7)6.文件系统结构 (7)五．掉电保护相关 (8)1.原理 (8)2.原子写备份流程 (9)3.原子写恢复流程 (9)六．写Flash抗干扰变量 (10)1. u8 AG (10)2. u8 Bins，Bprotect1，Bprotect2 (10)七．写Flash相关 (10)1.背景 (10)2.数据结构 (11)3.备份流程 (12)4.恢复流程 (12)八. 其它变量 (13)1. u8 ENV_Status (13)2. u8 EDEP_TradeState (13)3. u8 SEL_DF_OK (14)4. u8* Ptransfer_Code_Point (14)5. u8* CARD_No_Point (14)6. u8 random[0x10] (14)7. u8 key & Databuf[0x10] (14)8. u8 APPLockFlag (14)9. u8 TradeKeyBuf[22] (15)10. u8 Trade_TempBuf[32]&Flash_w_Rambuf[300] (15)注：文中**(文件头)第XX字节，其实为第XX+1字节，XX为数组的下标，只是为了描述方便。
CPU卡的文件系统
最主佳文的 件文MF件（组M织as方te法r F是ile每）一: 种应用均分配一个专有文件，在相应应用的专有文件下再具体组织安排各种应用数据。 最佳的文件组织方法是每一种应用均分配一个专有文件，在相应应用的专有文件下再具体组织安排各种应用数据。
COS的文件系统
三层树型文件结构： ➢主文件MF（Master File）:
形成文件系统的根，类似于DOS中的根目录；主文件只能有一个并且 随操作系统一起生成，用户无法控制；
➢专用文件DF（Dedicated File）:
在主文件之下，类似于DOS中的目录； DF之下还可以有DF，称为子 专有文件（Child-DF），类似于DOS中的子目录。
电子信息工程技术专业资源库
智能卡与RFID技术
深圳职业技术学院
CPU卡的文件系统
深圳职业技术学院 毛丰江
COS功能——硬件资源管理
统一组织、协调、指挥智能卡内部硬件的运行，为高层 应用提供相应程序接口，使高层应用编程更容易、实现 更简单、可靠。
用户存储器
C专O用S文功件能D—F—（硬De件di资ca源te管d F理ile）: 在电主子文 钱件包之中下的，文类件似结于构DOS中的目录；
按ISO/IEC 7816标准规定，智能（CPU）卡 电统子一信 组息织工、程协技调术、专指业挥资智源能库卡内部硬件的运行，为高层应用提供相应程序接口，使高层应用编程更容易、实现更简单、可靠。
统电一子组 信织息、工协程调技、术指专挥业智资能源卡库内部硬件的运行，为高层应用提供相应程序接口，使高层应用编程更容易、实现更简单、可靠。
M1卡与CPU卡系统区别(推广稿)概述
目录
一、CPU卡和M1卡的区别
二、CPU卡系统业务 三、CPU卡系统终端机具
四、CPU总结
系统业务——CPU卡系统所需资质
CPU卡系统承建商需要有国家密码 管理局颁发的： ①商用密码产品生产定点单位证书 ②商用密码产品销售许可证 ③商用密码产品型号证书
4
CPU卡与M1卡的区别
二、安全方面 1.逻辑加密卡具有防止对卡中信息随意改写功能的存储IC卡 ，当对加密卡进行操作时必须首先核对卡中密码，只有核对正 确，卡中送出一串正确的应答信号时，才能对卡进行正确的操 作，但由于只进行一次认证，且无其它的安全保护措施，容易 导致密码的泄露和伪卡的产生，其安全性能很低。 2.由于CPU卡中有微处理机和IC卡操作系统（COS），当 CPU卡进行操作时，可进行加密和解密算法（算法和密码都不 易破解），用户系统（密钥系统和硬件加密设备）和IC卡系统 之间需要进行多次的相互密码认证（且速度极快），提高了系 统的安全性能，对于防止伪卡的产生有很好的效果。 综上所述，对于逻辑加密卡和CPU卡来说，CPU卡不仅具有 逻辑加密卡的所有功能，更具有逻辑加密卡所不具备的高安全 性、灵活性以及支持与应用扩展等优良性能，也是今后IC卡发 展的主要趋势和方向。
• 片内操作系统(Chip-Operating-System)——智能卡 内嵌的操作系统，在智能卡自身上运行的软件，集中处 理特定卡的内容，为访问这些内容的应用提供计算性服 务，并保护这些内容，防止错误的访问。
CPU卡参数
• • • • • • • • • • • • • • • • • • 1. 符合《中国金融集成电路（IC）卡规范》、《中国金融集成电路（IC）卡 应用规范》。 2. 数据文件支持二进制文件、定长记录文件、变长记录文件、循环定长记 录文件。 3. 支持符合银行规范的电子钱包、电子存折功能。 4. 支持 DES、Triple DES 等加密算法，并支持用户特有的安全加密算法的 下载。 5. 支持线路加密、线路保密功能，防止通信数据被非法窃取或篡改。 6. 可用作安全保密模块，使用过程密钥实现加密、解密。 7. 支持符合 ISO-7816-3 标准的 T=0 通讯协议。 8. 卡片支持多种容量选择，可选择2K、4K、8K、16K、32K 和64K 字节 的EEPROM 空间。 9. 安全机制使用状态机，并支持PIN 检验、KEY 认证、数据加密、解密、 MAC 验证。 10. 满足个别需求，SMARTCOS 可根据特殊行业的特殊用户的需求定制。 11. 支持防插拔功能。 12. 支持命令下载及用户自定义算法的下载。 13. 卡片支持休眠模式，降低功耗。
长三角ETC系统 CPU卡、ESAM结构v4.0
长三角ETC系统CPU卡、ESAM结构第 4.0 版文档修订记录1 双界面CPU卡格式1.1 CPU卡片文件结构图公路联网收费应用中双界面CPU卡的文件结构，如图所示。
0000 系统密钥文件0016 持卡人基本信息文件0001 DIR目录数据文件DF01 联网收费应用目录0000 应用密钥文件0015 卡发行基本数据文件0012 联网收费信息文件0002 电子钱包文件0018 钱包交易记录文件0019 复合消费专用文件0008 应用保留文件10009 标识站应用文件000A 应用保留文件2000B 长三角公有文件000C 省市私有文件图 1.1-1 卡片文件结构1.2 CPU卡片详细文件结构表1-1 卡片详细文件结构1.3 卡片数据文件说明1.3.1 MF下密钥文件说明：a. 制造主密钥外部认证通过后，使用密钥更新命令将其替换成卡片主控密钥。
b. 卡片主控密钥在自身的控制下更新（密文+MAC）。
c. 卡片DF01下密钥文件的应用主控密钥在卡片主控密钥的线路保护控制下装载。
1.3.2 DF01联网收费应用目录下密钥文件说明：a. 应用主控密钥在卡片主控密钥的线路保护控制下装载（密文+MAC）。
b. 应用主控密钥在自身的控制下更新（密文+MAC）。
c. TAC子密钥用于交易成功后产生TAC交易认证码。
d. 应用PIN为口令密钥，用于钱包充值及读取终端交易记录，在卡片初始化时由系统设定一个默认值（长三角发卡时须统一PIN为0x888888，各省不提供PIN修改功能）即可。
1.3.3 持卡人基本数据文件1.3.4 卡片发行基本数据文件1.3.5 复合消费专用文件注:0019文件中原标识站,收费员工号,入口班次和车牌号码字段,都改为预留.具体内容自定义.1.3.6 联网收费信息文件注:0012文件中原标识站,收费员工号,入口班次,车牌号码字段,都改为预留.具体内容自定义.1.3.7 电子钱包文件1.3.8 终端交易记录文件1.3.9 备用文件（上海部分保留使用）1.3.10 标识站信息文件注:此文档定义标识站信息文件的文件标识和文件大小.标识站信息文件的具体内容自定义.1.3.11 保留文件21.3.12 长三角公有文件1.3.13 省市私有文件2 OBE_SAM安全模块结构2.1 文件结构图2.2 文件详细信息2.2.1 系统信息文件2.2.2 MF下保留文件2.2.3 ETC应用车辆信息文件2.2.4 ETC应用交易记录文件2.2.5 应用保留文件12.2.6 应用保留文件22.2.7 应用保留文件32.2.8 OBU应用预留文件12.2.9 OBU应用预留文件22.2.10 省市私有文件2.2.11 长三角公有文件2.2.12 标识站信息文件注:此文档定义标识站信息文件的文件标识和文件大小.标识站信息文件的具体内容自定义.2.2.13 标识站保留文件12.2.14 标识站保留文件22.3 OBE_SAM内密钥说明注：密钥用途说明。
LTE-SIM卡的操作系统cos
SIM卡的操作系统cos随着 Ic卡从简单的同步卡发展到异步卡，从简单的 EPROM卡发展到内带微处理器的智能卡(又称CPU卡)，对IC卡的各种要求越来越高。
而卡本身所需要的各种管理工作也越来越复杂，因此就迫切地需要有一种工具来解决这一矛盾，而内部带有微处理器的智能卡的出现，使得这种工具的实现变成了现实。
人们利用它内部的微处理器芯片，开发了应用于智能卡内部的各种各样的操作系统，也就是在本节将要论述的COS。
COs的出现不仅大大地改善了智能卡的交互界面，使智能卡的管理变得容易；而且，更为重要的是使智能卡本身向着个人计算机化的方向迈出了一大步，为智能卡的发展开拓了极为广阔的前景。
1 COS概述COS的全称是Chip Operating System(片内操作系统)，它一般是紧紧围绕着它所服务的智能卡的特点而开发的。
由于不可避免地受到了智能卡内微处理器芯片的性能及内存容量的影响，因此，COS在很大程度上不同于我们通常所能见到的微机上的操作系统(例如DOS、UNIX等)。
首先，COS是一个专用系统而不是通用系统。
即：一种COS一般都只能应用于特定的某种(或者是某些)智能卡，不同卡内的COS一般是不相同的。
因为coS一般都是根据某种智能卡的特点及其应用范围而特定设计开发的，尽管它们在所实际完成的功能上可能大部分都遵循着同一个国际标准。
其次，与那些常见的微机上的操作系统相比较而言，COS 在本质上更加接近于监控程序、而不是一个通常所谓的真正意义上的操作系统，这一点至少在目前看来仍是如此。
因为在当前阶段，COS所需要解决的主要还是对外部的命令如何进行处理、响应的问题，这其中一般并不涉及到共享、并发的管理及处理，而且就智能卡在目前的应用情况而盲，并发和共享的工作也确实是不需要曲。
COS在设计时一般都是紧密结合智能卡内存储器分区的情况，按照国际标准(ISO／IEC7816系列标准)中所规定的一些功能进行设计、开发。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MF2 3F00字节数注释注释字节注释ADF 文件2 2 1 00 1 1 2 2 1 1File_ID LNG RFU ACr ACw Read_Right Write_Right RT_KID WT_KIDACr 文件的读控制属性ReadPMK CMK CER CIPH 0 0 PINL MPINPMK ，认证当前环境主控密钥（MK ）。
PMK=‘1’时，在执行读命令前，必须通过当前环境（MF/DDF ）主控密钥（MK ）的认证CMK ，认证当前应用主控密钥（MK ）。
CMK=‘1’时，执行读命令前，需要通过当前应用主控密钥（MK ）的认证。
在MF/DDF 下执行读命令，该位无意义PINL ，PIN 权限和读权限的逻辑关系。
PINL=‘0’时，为‘与’的关系；PINL=‘1’时，为‘或’的关系.MPIN ，认证PIN 。
MPIN=‘1’时，在执行读命令前，需要通过PIN 的认证Read-Right:文件的读权限。
和ACr 一起控制文件的读操作。
高字节为全局读权限，低字节为局部读权限ACw 文件的写控制属性UpdatePMK CMK CER CIPH DISA DISU PINL MPINPMK 、CMK 、PINL 、MPIN 同上把“读”改为“写”即可。
DISA ，禁止添加。
DISA=‘1’时，禁止向文件添加数据 DISU ，禁止修改。
DISU=‘1’时，禁止修改文件内的数据Write-Right: 文件的写权限。
和ACw 一起控制文件的写操作。
高字节为全局写权限，低字节为局部写权限RT-KID 读密钥的短标识符。
执行读命令时，加密数据和计算校验码（MAC ）所用密钥的短标识符。
该密钥的用途为传输密钥或主控密钥WT-KID 写密钥的短标识符。
执行写命令时，加密数据和计算校验码（MAC ）所用密钥的短标识符。
该密钥的用途为传输密钥或主控密钥记录文件中每条记录以固定长度记录数据。
记录文件既可按记录号方式访问，也可按标签方式（TAG ）访问2 1 1 1221 1File_ID RF ACr ACw Read_Right Write_Right RT_KID WT_KID文件标识符以SFI 访问时，文件标识符的低五位有效，只能访问到第一个文件 RF 记录数据格式（‘01H ’：TLV 格式；‘00H ：非TLV 格式 ACr 文件的读控制属性ReadPMK CMK CER CIPH 0 0 PINL MPINPMK ，认证当前环境主控密钥（MK ）。
PMK=‘1’时，在执行读命令前，必须通过当前环境（MF/DDF ）主控密钥（MK ）的认证CMK ，认证当前应用主控密钥（MK ）。
CMK=‘1’时，执行读命令前，需要通过当前应用主控密钥（MK ）的认证。
在MF/DDF 下执行读命令，该位无意义PINL ，PIN 权限和读权限的逻辑关系。
PINL=‘0’时，为‘与’的关系；PINL=‘1’时，为‘或’的关系.线性定长记录文件：线性定长记录文件中的每条记录长度一致 RL （1 字节）： 每条记录的长度RN （1 字节）： 文件中可容纳的最大记录个数RE （1 字节）： 当前记录个数。
当前已存在的记录个数。
在建立文件时，用户可设定一初始值，其值小于等于RN 。
RE=‘00’表示文件内无记录存在。
其余同上线性变长记录文件：线性变长记录文件中的记录长度可以不一致。
LNG （2 字节）：文件体空间。
循环定长记录文件：每条记录长度一致。
循环定长记录文件支持循环存取记录数据。
参数同线性定长记录文件ESAM 专用钱包文件交易文件是一种特殊的文件结构。
文件体为固定长度。
只有交易命令才能对其操作ESAM 专用钱包文件是线性定长纪录文件具有三条记录，分别记录钱包余额、交易金额、交易计数器2 11 11 1 12211File_ID RF RLRN RE ACr ACw Read_Right Write_Right RT_KIDWT_KID文件标识符。
以SFI 访问时，文件标识符的低五位有效，只能访问到第一个文件RF （1字节）：记录数据格式（‘00H ’RL （1 字节）： 每条记录的长度（最长16 字节）RN （1 字节）： 文件中可容纳的最大记录个数。
RE （1 字节）： 当前记录个数。
当前已存在的记录个数。
在建立文件时，用户 可设定一初始值，其值小于等于RN 。
RE=‘00’表示文件内无 记录存在。
RT-KID ： 读密钥的短标识符。
执行读命令时，加密数据和计算校验MAC 所用密钥的短标识符。
该密钥的用途为传输密钥或主控密钥WT-KID 写密钥的短标识符。
执行写命令时，加密数据和计算校验码MAC 所用密钥的短标识符。
该密钥的用途为传输密钥或主控密钥Read-Right ：文件的读权限（扣款权限）。
和ACr 一起控制文件的读操作。
高字节为全局读权限，低字节为局部读权限ACr 文件的读控制属性ReadPMK CMK CER CIPH 0 0 PINL MPINPMK ，认证当前环境主控密钥（MK ）。
PMK=‘1’时，在执行读命令前，必须通过当前环境（MF/DDF ）主控密钥（MK ）的认证CMK ，认证当前应用主控密钥（MK ）。
CMK=‘1’时，执行读命令前，需要通过当前应用主控密钥（MK ）的认证。
在MF/DDF 下执行读命令，该位无意义PINL ，PIN 权限和读权限的逻辑关系。
PINL=‘0’时，为‘与’的关系；PINL=‘1’时，为‘或’的关系.MPIN ，认证PIN 。
MPIN=‘1’时，在执行读命令前，需要通过PIN 的认证安全文件（内部）安全文件只能写入不能读出。
一个安全文件可存有多个密钥和口令。
密钥和口令可通过WRITE KEY 命令写入卡内. 标识符为‘00’的密钥定义为主控密钥。
一个DF 下只能有一个主控密钥。
主控密钥的建立是随DF 一起建立的，可通过WRITE KEY 命令更新主控密钥值。
2 2 121File_ID LNG ACw Write_Right WT_KIDLNG 文件体空间ACw 文件的写控制属性Reload AppendPMK CMK CER CIPH 0 0 CER CIPHPMK 认证父目录主控密钥（MK ）PMK=‘1’时，在ADF 下执行修改KEY 命令前需要通过父目录主控密钥（MK ）的认证。
如果在MF/DDF 下执行修改KEY 命令该位无意义。
CMK 认证当前主控密钥（MK ）。
CMK=‘1’时，执行修改KEY 命令前需要通过当前主控密钥（MK ）的认证CER ，校验码。
当CER=‘1’时修改KEY 命令的数据域中要附有校验码（MAC ）数据. CIPH ，数据加密。
当CIPH=‘1’时，修改KEY 命令的数据域为密文CER ，校验码。
当CER=‘1’时，新建KEY 命令的数据域中要附有校验码（MAC ）数据。
用于计算校验码的KEY 固定为当前主控密钥。
CIPH ，数据加密。
当CIPH=‘1’时，新建KEY 命令的数据域为密文。
用于加密数据的KEY 固定为当前主控密钥Write-Right 密钥的修改权限。
和ACw 一起控制密钥的修改操作。
高字节为全局修改密钥权限，低字节为局部修改密钥权限WT-KID ：重装密钥的短标识符。
执行修改密钥命令时，加密数据和计算校验数据所用KEY 的短标识符。
该密钥的用途为传输密钥，或主控密钥WT-KID ：重装密钥的短标识符。
执行修改密钥命令时，加密数据和计算校验数据所用KEY 的短标识符。
该密钥的用途为传输密钥，或主控密钥金融环境下，PIN 的有效长度2~6 个字节；2、对于类型4 情况下的PIN ，数据信息格式中的UBK 指的是解锁PIN 密钥的标识符；RLK 指的是重装PIN 密钥的标识符。
3、对于类型4，PIN 为主PIN 时，标识为“00”。
参数说明：标识： 密钥的标识符。
取值范围在‘00H ’—‘7FH ’之间。
标识为‘00H ’的密钥定义为主控密钥（MK ）。
用途 说明 密钥类型 相关命令 00 外部认证密钥 1 外部认证 01 传输密钥 2 “数据传输”02 消费密钥 3/5 交易命令/计算命令密钥类型的高三位为密钥的离散级数，支持一级到七级离散。
索引： 密钥的引用序列号。
版本： 密钥的版本序号。
算法： 安全算法。
‘00’为3DES 算法；‘01’为单DES 算法。
Access-Right： 密钥的使用权限。
高字节为全局使用权限，低字节为局部使用权限。
详细说明参见“安全管理”一章。
Limit： 密钥认证限制数。
连续认证失败的次数，最大设置为15 次，Limit减为0 时，密钥和PIN 被锁定或应用被永久锁定。
Limit 设置为0值时，认证限制数为无限大。
SSB： 安全级别。
详细说明参见“安全管理”一章。
Key-Data： 密钥数据。
其有效长度为8 字节或16 字节。
密钥的长度取决于加密算法。
采用3DES 算法的密钥长度为16 字节，采用单DES 算法的密钥长度为8 字节。
PIN： 口令数据， 2~6 字节。
第一次新建口令时，PIN 值为8 字节，其组成是：PIN 值=有效字节+填充数据’FF’（6~2 字节）。
而更新PIN 时只输入有效值2~6 字节字节，不需要填充数据’FF’。
例如：PIN 值为‘1234’新建口令：PIN 值=‘1234FFFFFFFFFFFF’更新口令：PIN 值=‘1234’UBK： 解锁密钥的短标识符。
执行口令解锁命令时，加密数据和计算校验数据所用KEY 的短标识符。
该密钥的用途为传输密钥，或主控密钥。
RLK： 重装密钥的短标识符。
执行口令重装命令时，加密数据和计算校验数据所用KEY 的短标识符。
该密钥的用途为传输密钥，或主控密钥。
