基于MCGS组态软件实现自动门设计
基于MCGS组态软件实现自动门设计摘要利用MCGS组态软件，采用模块的形式，制作出自动门的监控画面，工作人员通过监控画面可以实时了解自动门的运行，及时对自动门系统故障进行报警，分析判断故障原因，并通过计算机直接控制自动门的运行。
设计具有一定的理论研究和工程实用价值。
MCGS 是一套用于快速构造和生成计算机监控系统的组态软件，它能够在基于Microsoft 的各种32位Windows 平台上运行，通过对现场数据的采集处理，以动画显示、报警处理、流程控制和报表输出等多种方式向用户提供解决实际问题的方案，在工业控制领域有着广泛的应用。
关键字自动门,组态软件,监控ABSTRACTThe paper describes how the dynamic monitoring screen on HMI for the automatic door’s automated control system is designed and built by the configuration software MCGS and in module form .The staff can monitor the operational status of the door by the HM I, and give the alarm in time to solve the problems without delay if some accident happens in the automatic system .Also , the staff can control the door’s operation by PLC .It is of theoretical and practical values.MCGS is a set of used for fast structure and the generation of computer control system in the configuration software, it can based on all kinds of Microsoft in 32-bit Windows platform operation, through to the field data of the acquisition and processing, with animation display, alarm treatment, process control and report output and so on many kinds of methods to solve practical problems users with the solution, in the industrial control area in a wide range of applications.Key Words ：Automatic door ,MCGS software, Monitor1前言 (1)1.1 立题背景 (1)1.2研究问题 (1)1.3设计思路 (1)2运行画面的设计 (1)2.1 工程建立 (1)2.2 用户窗口组态 (2)2.2.1 建立画面 (2)2.2.2编辑画面 (2)2.2.3主画面的编辑 (2)2.3定义数据对象 (3)2.4动画连接 (4)2.4.2 自动门的设计 (7)2.4.3密码门的动画设计 (7)2.4.4开门、关门的动画设计 (7)2.5 小人的动画设计 (8)2.6 滑行车的动画设计 (8)2.7 灯的动画设计 (8)2.8 封面的动画设计 (9)2.8.1小星星绕着椭圆转 (9)2.8.2当前日期和当前时间的动画设计 (9)3 运行策略组态 (9)4 总结 (10)参考文献 (11)辞谢............................................. 错误!未定义书签。
1.1 立题背景随着科技技术的飞速发展，人民生活水平的逐渐提高，去商场或超市购物的时间越来越多，为了方便顾客随时进入或走出商场或超市，许多商场或超市原来的手推玻璃门逐渐被自动玻璃门所取代，而且商场或超市在冬天或夏天开调，采用自动玻璃门可以减少顾客推门或关门这个烦琐的动作，而且还可提高室内舒适度，自动门已成为人们日常生活中不可缺少的工具，其运行的可靠性也成为们关注的焦点。
近几年来随着组态软件的广泛应用，结合门监控系统的实际要求和组态软件的特点开始将组态软件应用到自动门的控制系统。
使用工控软件中，我们经常提到组态一词，组态其意义究竟是什么呢？简单的讲，组态就是用应用中提供的工具、方法，完成工程中某一具体任务的过程。
组态软件本身所具有的操作简便、可视性好、可维护性强、高性能、高可靠性等突出优点，可以使管理人员不到现场就能直观、清晰、准确地了解门的运行状态，及时对自动门系统中的故障进行报警，分析判断故障原因，并可通过计算机直接控制门的运行，充分提高系统的工作效率和监控力度，保障人们进入和出门的可靠性。
与以往自动门控制中采用的单片机等软件相比，MCGS操作更简便，其动画显示使人机界面更加人性化，因此基于组态软件的车库控制系统的研究具有重要的现实意义。
1.2研究问题自动门组态控制对象分析:被控对象——自动门、楼窗、小人、卡车被控参数——开关门动作、报警灯闪烁控制目标——是自动门能够接收开门、关门、停止等命令，并发出左、右移信号，车停人出现、进门，小人行走，车行驶，窗户的闪烁等自动过程。
1.3设计思路本设计中有四个自动门，第一个自动门通过位移传感器检测人的位置来控制门的开关。
第二个门通过开关按钮，实现门的。
第三个门是密码门，当密码输入时门自动打开。
同时对楼房窗户的暗亮进行了控制，使其有规律的闪烁。
这些都是通过程序实现的。
第四个门通过采用设备中泰PCI-8048芯片通信，采用三个开关控制门的各个状态。
2运行画面的设计2.1 工程建立进入MCGS组态环境后，单击工具条上的“新建”按钮，或执行“文件”菜单中的“新建工程”命令，系统自动创建一个名为“新建工程X.MCG”的新工程（X为数字，表示建立新工程的顺序，如1、2、3等）。
选择文件菜单中的“工程另存为”菜单项，弹出文件保存窗口。
在文件名一栏内输入“自动门控制”点击“保存”按钮，工程创建完毕。
2.2 用户窗口组态2.2.1 建立画面在“用户窗口”中单击“新建窗口”按钮，建立完成如下图：图1 窗口的建立2.2.2编辑画面设置用户窗口属性：选择带定义的用户窗口图标，点鼠标右键选择属性，弹出“用户窗口属性设置”对话框，按所列款项设置有关属性。
图2 用户窗口属性2.2.3主画面的编辑MCGS提供了三类图形对象供用户选用，即图元对象、图符对象和动画构件。
这些图形对象位于常用符号工具箱和动画工具箱内，用户从工具箱中选择所需要的图形对象，配置在用户窗口内，可以创建各种复杂的图形。
图3 封面图4主界面图5 楼门自动控制门图6 成绩界面2.3定义数据对象定义了各个控制的变量图7 定义数据对象2.4动画连接到现在为止，我们由图形对象搭制而成的图形界面是静止的，需要我们对这些图形对象进行动画属性设置，使它们“动”起来，真实地描述外界对象的状态变化，达到过程实时监控的目的。
MCGS实现图形动画设计的主要方式是将用户窗口中的图形对象与实时数据库中的数据对象建立相关性连接，并设置相应的动画属性，这样在系统运行过程中，图形对象的外观和状态特征，就会由数据对象的实时采集结果进行驱动，从而实现图形的动画效果，使图形界面“动”起来。
2.4.1大门的动画设计主要是通过开关按钮调用行策略来控制门的开关当按开门时门自动开，当按停止时门自动停止，当按关门时门自动关，各属性属性如下图所示。
图8 定义门的开关位移图9开门开关的调用程序图10控制门关门的程序图11控制门停止的程序图12左移报警灯控制信号灯图13 右移报警灯控制信号1 如下面各图所示为设备窗口的参数设定：图14 设备窗口图15 设备组态图16 设备属性设置图17 设备属性设置图18设备属性设置自动门的程序：IF 开门= 1 THEN水平移动量= 水平移动量+ 1 报警灯控制信号2=1IF 关门=1 THEN水平移动量= 水平移动量- 1 报警灯控制信号2=1IF 停止=1 THEN水平移动量= 水平移动量报警灯控制信号2=1 ENDIFENDIFENDIFIF 关门= 1 THEN水平移动量= 水平移动量- 1 报警灯控制信号2=1IF 开门=1 THEN水平移动量= 水平移动量+ 1 报警灯控制信号2=1IF 停止=1 THEN水平移动量= 水平移动量报警灯控制信号2=1ENDIFENDIFENDIFIF 停止= 1 THEN水平移动量= 水平移动量报警灯控制信号2=1IF 关门=1 THEN水平移动量= 水平移动量- 1 报警灯控制信号2=1 IF 开门=1 THEN水平移动量= 水平移动量报警灯控制信号2=1ENDIFENDIFENDIFIF 水平移动量=0 AND 停止=1 THEN报警灯控制信号1=1ENDIF2.4.2 自动门的设计设计思路：人从马路的一头走到另一头，当门检测到人时，门自动打开，人进去后，门关闭。
设计中附加计数器记下每天的客流量，对宾馆的客人人数有一个准确的记录。
图19 自动门图人的动画组态属性设计有垂直移动和可见度，设置可见度的目的是当人进楼后，置可见度为0，使其消失。
2.4.3密码门的动画设计图20 密码门图当人走到了门前，输入密码时。
门自动开，按关门门自动关。
2.4.4开门、关门的动画设计手动开关门，当按开门按钮时，门自动打开，当按关门按钮时，门自动关闭。
图21 手动开门关门2.5 小人的动画设计对小人进行控制。
小人从马路一边，走到马路另一边。
图22 小人图2.6 滑行车的动画设计对滑行的车进行控制。
车从马路中行驶过，但还不能撞到过马路的行人。
图23 滑行车图2.7 灯的动画设计对灯也进行控制，登时从左闪到右，再从中间闪到两边，一起闪烁。
图24 灯的闪烁效果2.8 封面的动画设计2.8.1小星星绕着椭圆转根据对小星星的设置，它将绕着椭圆转，而不脱离轨迹。
图25 小星星转动2.8.2当前日期和当前时间的动画设计在标签中显示当前时间和日期，当时运行时截频的日期。
图26 显示当前时间和日期3 运行策略组态到目前为止，经各部分组态配置生成的组态工程，只是一个顺序执行的监控系统，不能对系统的运行流程进行自由控制，这只能适应简单工程项目的需要。
对于复杂的工程，监控系统必须设计成多分枝，多层循环嵌套结构，按照预定的条件，对系统的运行状态进行有针对性选择和精确的控制。
学习项目2
学习项目2
• （3）中间继电器与电动机的连接如图2.15所示。 • （4）S7-200PLC CPU222与计算机的连接。本系统PLC与计算机 之间通过PC/PPI电缆连接。 • （5）电动大门系统I/O分配。由图2.14，电动大门系统I/O分配如 表2.2。
图2.15 RXM4AB2U7中间继电器与电容运行单相电动机的连接
• 2.1.3 电动大门监控系统初方案制订 • 电动大门的控制可采用闭环形式实现，也可采用开环实现。开环方 框图如图2.4所示。
图2.4 开环控制的电动大门系统方框图
学习项目2
1．开环控制电动大门监控系统方案 开环方案若想使大门打开后停止，只能人工操作停止按钮，或者仿 照机械手系统用定时器实现自动停止。 2．闭环控制电动大门监控系统方案 电动大门控制系统的闭环方案如图2.5所示。
图2.5 闭环控制的电动大门系统方框图
闭环控制需要安装3个传感器，检测门是否已全部打开、关闭，是否 夹到人或物品。闭环控制在硬件结构上比开环开销略大，但可以实 现到位后自动停止。 3．本系统采纳方案 从人身安全、公共利益，提高自动化程度、降低劳动强度考虑，本 系统选择闭环方案。
学习项目2
• 2.2 电动大门监控系统的软、硬件设备选型与电路设计 • 2.2.1 命令输入设备选型 • 本系统命令输入设备只需要1个开门按钮、1个关门按钮、1个停止 按钮。为安装方便，可选择带按钮盒的三联按钮，如图2.6所示。 • 2.2.2 传感器和变送器选型 • 大门极限位置检测用行程开关实现，行程开关安装在大门两侧，大 门开关到位后碰到行程开关，触点动作。检测是否夹到人或物品的 传感器叫安全触板，它安装在大门上。安全触板实质也是行程开关， 当夹到物品时触板向内略有形变，带动内部的微动开关动作。更先 进的方法是采用红外探测装置进行夹物检测，可以做到非接触测量。 注意如果门安装在室外，必须选择室外型传感器。本系统应选择至 少2个行程开关，1个安全触板开关。
组态王自动大门课程设计
组态王课程设计题目：小区自动大门姓名：班级：学号：指导教师：时间：一、组态王软件概述组态王软件是一种通用的工业监控软件，它融过程控制设计、现场操作以及工厂资源管理于议题，将一个企业内部的各种生产系统和应用以及信息交流汇集在一起，实现最优化管理。
它给予Microsoft Windows XP/NT/2000/7操作系统，用户可以在企业网络的所有层次的各个位置上都可以及时获得系统的实时信息。
采用组态王软件开发工业监控工程，可以极大地增强用户生产控制能力、提高工厂的生产力和效率、提高产品的质量、减少成本以及原材料的消耗。
它适用于从单一设备的生产运营管理和鼓掌诊断，到网络结构的分布式大型集中监控管理系统的开发。
组态王软件结构由工程管理器、工程浏览器及运行系统组成。
工程管理器：工程管理器用于新工程的创建和已有工程的管理，对一游工程进行搜索、添加、备份、恢复以及实现数据词典的导入和导出等功能。
工程浏览器：工程浏览器是一个工程开发设计工具，用于创建监控画面、监控的设备及相关变量、动画链接、命令语言以及设定运行系统配置等的系统组态工具。
运行系统：工程运行界面，从采集设备中获得通讯数据，并依据工程浏览器的动画设计显示动态画面，实现人与控制设备的交互操作。
自动大门控制的实训一、实训目的学习用Kingview6.50和智能模块实现对自动门的控制。
二、实训器材1．PC机一台2．Kingview6.50组态软件3．智能模块ADAM4020和ADAM4050各一块4．导线、万用表、螺丝刀等工具三、实训要求自动大门的控制要求如下：（1）门卫在警卫室通过开门开关、关门开关和停止开关控制大门。
（2）当门卫按下开门开关后，报警灯开始闪烁。
开门接触器闭合，门开始打开，直到碰到开门限位开关（门完全打开）时，门停止运动，报警灯停止闪烁。
（3）当门卫按下关门开关时，报警灯开始闪烁，后，关门接触器闭合，门开始关闭，直到碰到关门限位开关（门完全关闭）时，门停止运动，报警灯停止闪烁。
第3章 电动门控制系统制作
第3章电动门控制系统制作本实训介绍电动门控制系统的组态过程，详细讲解如何应用MCGS组态软件完成一个工程。
本样例工程中涉及到动画制作、控制流程的编写、变量设计、定时器构件的使用等多项组态操作。
结合工程实例，对MCGS组态软件的组态过程、操作方法和实现功能等环节进行全面的讲解，使学生对MCGS组态软件的内容、工作方法和操作步骤在短时间内有一个总体的认识。
工程最终效果图如下：图1 电动门控制系统界面3.1工程分析在开始组态工程之前，先对该工程进行剖析，以便从整体上把握工程的结构、流程、需实现的功能及如何实现这些功能。
工程框架：1.1个用户窗口：电动门控制系统2.定时器构件的使用3.3个策略：启动策略、退出策略、循环策略数据对象：3.2建立工程可以按如下步骤建立样例工程：[1] 鼠标单击文件菜单中“新建工程”选项，如果MCGS安装在D盘根目录下，则会在D：\MCGS\WORK\下自动生成新建工程，默认的工程名为：“新建工程X.MCG”(X表示新建工程的顺序号，如：0、1、2等)[2] 选择文件菜单中的“工程另存为”菜单项，弹出文件保存窗口。
[3] 在文件名一栏内输入“电动门控制系统”，点击“保存”按钮，工程创建完毕。
3.3 制作工程画面3.3.1 建立画面[1] 在“用户窗口”中单击“新建窗口”按钮，建立“窗口0”。
[2] 选中“窗口0”，单击“窗口属性”，进入“用户窗口属性设置”。
[3] 将窗口名称改为：水位控制；窗口标题改为：电动门控制；窗口位置选中“最大化显示”，其它不变，单击“确认”。
[4] 在“用户窗口”中，选中“水位控制”，点击右键，选择下拉菜单中的“设置为启动窗口”选项，将该窗口设置为运行时自动加载的窗口。
如3.3.2 编辑画面选中“水位控制”窗口图标，单击“动画组态”，进入动画组态窗口，开始编辑画面。
3.3.3制作文字框图[1] 单击工具条中的“工具箱”按钮，打开绘图工具箱。
[2] 选择“工具箱”内的“标签”按钮，鼠标的光标呈“十字”形，在窗口顶端中心位置拖拽鼠标，根据需要拉出一个一定大小的矩形。
MCGS组态课程设计-基于MCGS的全自动洗衣机课程设计
摘要随着社会经济的发展和科学技术水平的提高，家庭电器全自动化成为必然的发展趋势。
全自动洗衣机的产生极大的方便了人们的生活。
洗衣机是国内家电业唯一不打价格战的行业，经过几年的平稳发展，国产洗衣机无论在质量上还是功能上都和世界领先水平同步。
纵观洗衣机市场，高效节能、省水、省电、环保型洗衣机一直在市场上占主导地位。
尽管洗衣机有了很大发展，但消费者的需求不断提高。
为使洗对衣机的操作更方便、更人性化，本论文就怎样利用MCGS来仿真控制全自动洗衣机进行了调查，对其中软件设计、硬件设计等问题进行了分析和研究，实现了全自动洗衣机的正常运行和强制性停止功能。
关键词： MCGS；全自动洗衣机；自动控制AbstractAlong with the social economy development and the science and technology level enhancement, the family electric appliance entire automation becomes the inevitable development tendency. Entire automatic washer production enormous convenience people's life. The washer is the domestic electrical appliances industry does not only hit the profession which the price fights, passes through several year steady development, the domestically produced washer regardless of in quality or in function all with world leading horizontal synchronization. Looks over the washer market, the highly effective energy conservation, the province water, the province electricity, the environmental protection washer continuously occupy the dominant position in the market.In spite of the washing machine has been developed, consumers demand constant increase. for washing to the operation of more convenient and humanized, this paper is how to use mcgs for simulation to control automatic washing machine, a survey to which the design of software, hardware design issue analysis and research, the automatic washing machine of the normal operation and forced to stop function.Key word:MCGS； entire automatic washer ；Automatic control1绪论现代科学技术的飞速发展,改变了世界,也改变了人类的生活。
基于MCGS软件的自动大门控制系统设计
基于 MCGS 软件的自动大门控制系统设计摘要：本系统以自动大门检测系统为对象，通过板卡PCI-1761与PC机上MCGS软件的通信调试，证明该系统能很好的实现大门自动检测与实时监控，该系统自动化程度高、运行稳定、精度高、易控制，较好地满足了现场自动化要求。
关键词：板卡PCI-1761 MCGS软件运行稳定易控制1引言随着社会的不断发展，市场竞争也越来越激烈，各企业都迫切地需要降低劳动力成本，提高生产效率。
针对上述问题本文利用板卡PCI-1761与PC机上MCGS 软件结合设计了一种成本低、效率高的自动大门控制系统，在运行过程中取得了较好的控制效果。
2系统的组成与控制要求2.1系统的组成自动大门控制系统包括电气控制和机械部分。
机械部分是联动装置，电气控制部分包括电机的正反转控制电路与板卡PCI-1761和接线端子板ADAM−3937电路。
2.2系统的控制要求本文系统分成操作站、控制站、远程I/O站、现场设备站四个层次。
操作人员可在操作站PC机上通过MCGS软件监视现场情况并对现场实施控制，而控制站完成现场信号的采集和现场检测的联锁控制。
具体控制要求如下：自动大门的控制要求如下：（1）门卫在警卫室通过开门开关、关门开关和停止开关控制大门。
（2）当门卫按下开门开关后，报警灯开始闪烁。
5 s 后，开门接触器闭合，门开始打开，直到碰到开门限位开关（门完全打开）时，门停止运动，报警灯停止闪烁。
（3）当门卫按下关门开关时，报警灯开始闪烁，5 s 后，关门接触器闭合，门开始关闭，直到碰到关门限位开关（门完全关闭）时，门停止运动，报警灯停止闪烁。
（4）在门运动过程中，任何时候只要门卫按下停止开关，门马上停在当前位置，报警灯停闪。
（5）关门过程中，只要门夹住人或物品，安全压力挡板就会受到额定压力，门立即停止运动，以防止发生伤害。
（6）开门开关和关门开关都按下时，两个接触器都不动作，并进行错误提示。
3板卡PCI-1761控制系统设计3.1板卡的安装使用板卡PCI-1761前必须先正确安装。

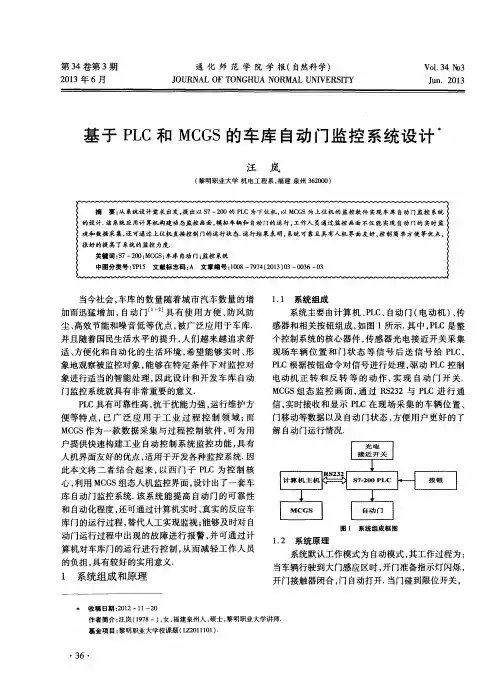

基于PLC和MCGS的车库自动门监控系统设计
人 机界 面友好 的优 点 ， 适用 于开 发各 种监控 系统 ． 因
信， 实时接收和显示 Ｐ Ｌ Ｃ在现场采集 的车辆位置 、 门移 动等数 据 以及 自动 门状 态 ， 方 便 用 户更 好 的 了 解 自动 门运 行情 况．
・
３ ６・
门停 止运 动 ， 指 示 灯灭 ． 当车 辆驶 离 大 门感 应 区 时 ，
式， 则依 据相 关手 动命令 进行 各操 作动作 ． 若判 断为 自动模 式 ， 则 依据 自动开关 门流程 ， 光 电开关 检测 车 辆 和 自动 门的状 态 ， 用 接触 器 和 继 电器 执 行 电 机 的
Ｐ Ｌ Ｃ根据按钮命令对信号进行处理 ， 驱动 Ｐ Ｌ Ｃ控制 电动 机 正 转 和 反 转 等 的 动 作 ， 实 现 自动 门 开 关 ．
ＭＣ Ｇ Ｓ 组态监 控 画面 ， 通过 Ｒ Ｓ ２ ３ ２与 Ｐ Ｌ Ｃ进 行 通
Ｐ Ｌ Ｃ具有可靠性高， 抗干扰能力强 ， 运行维护方 便 等特 点 ， 已广泛 应用 于 工业 过 程控 制 领域 ； 而
此本文将 二者结合 起来 ， 以西 门子 Ｐ Ｌ Ｃ为控制 核 心， 利 用 ＭＣ Ｇ Ｓ组态 人机 监控界 面 ， 设 计 出了一套 车 库 自动门监控系统． 该系统能提高 自动门的可靠性 和 自动 化程 度 ， 还 可通过 计算 机实 时 、 真实 的反应 车
库 门的运行 过程 ， 替代人 工实 现监视 ； 能够 及时 对 自
２ 下位机设计
２ ． １ 硬件 设计
根据系统原理分析确定系统需 ９个输入点和 ５
自动门毕业设计
基于MCGS组态软件实现自动门的自动控制【摘要】：随着产业自动化水平的迅速进步，计算机在产业领域的广泛应用，人们对产业自动化的要求越来越高，种类繁多的控制设备和过程监控装置在产业领域的应用，使得传统的产业控制软件已无法满足用户的各种需求。
MCGS工控组态软件的出现为解决一些实际工程题目提供了一种崭新的方法，由于它能够很好地解决传统产业控制软件存在的种种题目，使用户能根据自己的控制对象和控制目的任意组态，完成终极的自动化控制工程。
目前自动门应用比较广泛，而其设计一般以PLC为主。
由于本人学得较浅，只是从组态编程的角度完成自动门控制，文中不涉及PLC技术的先容，本文主要先容了用组态软件实现自动门的控制，通过先进的从上而下的设计方法，用硬件描述语言描述系统，使系统设计与工艺无关，从而使设计思路更广，设计时间也大大缩短，系统的使用和修改更符合实际。
关键词：MCGS工控组态软件，自动门，控制系统，红外线传感器Abstract: With industrial automation of rapid progress in the industrial sector, is computer widely used for industrial automation has become onerous, the types of equipment and process monitors the application of the industrial sector, from traditional industries, control software has been unable to meet the needs of users.MCGS industrial control software configuration of the subject of the project provides a new method, since it can be very effective solution of traditional industries are all subject to control software users can, according to their control and control purposes any group of states to fulfil automation control project. the ultimate The automatic doors more widely applied and their design generally, to PLC. Because i have to learn is shallow, but from groups of states in a programming perspective through the door and the plc does not involve the first, this article mainlyto allow the use of a group of states in the implementation of the software of control, the advanced from the top of the design in hardware, system and describe language describe the system design and craft, make the design thought more time, design is greatly shortened and systematic use and modify is.Keywords: MCGS industrial control software configuration Door Control system Infrared sensors目录前言 (4)1绪论 (5)1.1MCGS组态软件的概述 (5)1.1.1 MCGS的概念 (5)1.1.2 MCGS组态软件的构成 (6)2 MCGS组态软件的简介 (8)2.1MCGS组态软件常用术语 (8)2.2MCGS组态软件的功能和特点 (9)2.3MCGS组态软件的操作方式 (10)3运用MCGS软件制作自动门 (12)3.1工程建立 (12)3.2制作工程画面 (12)3.2.1 建立画面 (12)3.２.２Ｉ／Ｏ分配 (13)3.2.３编辑画面 (13)3.2.4 制作文字框图 (13)3.2.5 制作步骤 (14)3.3定义数据对象 (16)3.4动画连接 (18)3.5设备连接 (19)4 编写控制流程 (21)4.1编写程序 (21)4.2用MCGS组态软件实现自动车库的控制效果目的 (25)4.3仿真效果图 (26)结束语 (27)谢辞 (28)文献 (29)前言随着工业自动化水平的迅速提高，计算机在工业领域的广泛应用，人们对工业自动化的要求越来越高，种类繁多的控制设备和过程监控装置在工业领域近代迅速发展起来的一门自动控制技术，它是工厂自动化的实用化基础技术，是综合计算机、自动检测、及高精密机械等高技术的产物，对国民经济主导工业的发展具有举足轻重的推动作用。
基于以太网总线的自动门控制系统设计毕业设计 精品
基于以太网总线的自动门控制系统设计摘要：运用MCGS组态软件，制作出自动门的控制画面，并编写出相应程序实现对门的控制。
工作人员通过控制画面可以实时了解自动门的运行状态，及时对自动门系统故障进行报警，分析故障原因，并通过计算机直接控制自动门的运行。
通过此监控，可足不出户地了解自动门的状况，大大的简化了工作员的操控流程。
关键字：自动门 MCGS组态软件毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：目录1绪论 (4)1.1 立题背景 (4)1.2研究对象 (4)1.3设计思路 (4)2 MCGS组态主界面的设计 (5)2.1 新建工程 (5)2.2 建立画面 (5)2.3画面编辑 (6)2.4编辑组态动画界面 (6)2.5变量的添加 (7)2.6变量关联 (8)2.7动画连接及程序编写 (10)3 运行策略组态 (14)4 系统设备连接 (15)4.1．系统连接 (15)4.2．设置ZOPC 服务器 (16)4.3.OPC设备连接 (19)4.4.程序运行与测试 (23)5总结 (26)6参考文献 (27)7 辞谢 (28)1绪论1.1 立题背景随着科技技术的飞速发展，人民生活水平的逐渐提高，去商场或超市购物的时间越来越多，为了方便顾客随时进入或走出商场或超市，许多商场或超市原来的手推玻璃门逐渐被自动玻璃门所取代，而且商场或超市在冬天或夏天开空调，采用自动玻璃门可以减少顾客推门或关门这个烦琐的动作，而且还可提高室内的舒适度,自动门已成为人们日常生活中不可缺少的工具 ,其运行的可靠性也成为人们关注的焦点。
组态王自动大门综合设计
学号： 201650030115郑州工程技术学院课程设计设计题目：组态王自动大门综合设计学院：机电与车辆工程学院专业：电气自动化技术班级： 16电气（普招）1班姓名：利军指导教师：雷钢日期： 2018 年 10 月 29 日诚信声明本论文是我个人在老师指导下，按任务书要求，自己撰写的论文。
该论文凡引用他人的文章或成果之处都在论文中注明，并表示了谢意。
除此之外都是自己的工作成果。
若本论文及资料与以上声明不符，本人承担一切责任。
本人签名：日期：年月日课程设计任务书班级：16电气普招1班学生：利军学号：201650030115设计题目：组态王自动大门综合设计摘要：本课程电气自动化技术专业的学科专业课----组态控制技术的一个实践教学环节。
本课程的目的和任务是：熟悉常用电气设备的性能和工作原理，把学生学习过的如变频器、电力电子、组态控制技术、PLC等课程知识进行综合设计，使学生更加有效的掌握所学知识，进一步提高学生的实际动手能力和编程设计能力。
通过一周的课程设计，使学生掌握一个较为复杂的组态控制系统的设计和制作的方法；理解组态软件的设计原理；1．巩固和加强“组态控制技术”课程的理论知识。
2．掌握组态控制技术的一般的设计方法，了解组态软件开发过程。
3．提高电组态软件使用能力。
4．掌握组态软件调试的方法及程序设计方法。
5．学会撰写课程设计总结报告。
6．通过查阅手册和文献资料，培养同学们独立分析问题和解决问题的能力。
7．培养创新能力和创新思维。
设计内容及要求：本课程主要内容是：用一周的时间让学生独立进行组态控制系统的设计，制作和调试。
本课程是在组态控制技术结束之后的一次设计实践。
选题很重要。
既要有综合性，有一定的难度，又要让学生能在一周内完成。
以下题目可作为参考：1．根据设计题目要求，通过查阅有关资料分析系统工作原理；2．完成系统控制框图设计；3．设计系统控制逻辑；4．编写组态软件程序；5．系统调试；6．编写课程设计报告设计参考题目：1.五层电梯设计;2.机械手控制设计;3.塔吊控制设计；指导老师（签字）：年月日前言随着计算机信息技术高速的发展，人们在管理建筑设备时，越来越依赖于使用计算机控制系统代替操作人员，并且这些都成为一种非常适应潮流的发展。
基于MCGS水库闸门监控系统人机界面设计
• 197•根据水库闸门的控制要求，利用MCGS组态软件完成水库闸门的组态监控系统人机界面设计，在软件组态环境中，构造实时数据库，设计人机界面，界面设计能够实现对系统控制流程的监控、参数设定和报警显示、记录等功能。
通过组态策略窗口中的“脚本程序”功能构件，可在模拟运行环境中，采用模拟数据的方法，完成工程运行及调试。
1 概述在水库闸门监控系统中，通过PLC和组态监控软件实现的分布式控制系统，能够实现闸门的集散控制和监视。
实现了真正的“无人值班，少人看守” 的运行模式，达到了对水库闸门远程监控的目的。
其中，基于MCGS水库闸门监控系统人机界面的设计，就是根据水库闸门控制系统的监控要求，利用MCGS组态软件对工程项目的人机界面进行设计，在触摸屏上实现对闸门控制系统运行状态的监视和控制，实现人机交互功能。
2 水库闸门监控系统控制要求水库闸门控制主要由就地控制和远程控制来实现的，通过控制启闭电动机的正反转来控制闸门的上升和下降。
闸门控制均采用现地操作和远方操作两种方式，互为闭锁，在现地切换。
控制要求如下：1)闸门提升：根据控制命令可从任何位置开始提升闸门至全开位置或收到停门命令后停门；2)闸门下降：根据控制命令可从任何位置开始降落闸门至全关位置或收到停门命令后停门；3)闸门停止：根据控制命令停止闸门动作，保持当前状态；4)闸门开度控制：根据给定开度设置，使闸门从任何位置开至或关至给定开度位置，图1为其控制流程图。
图1 水库闸门开度控制程序流程图首先将当前开度值和上位机闸门设定值传给VW950判断闸门开度值是否在合适的范围内，如果在合适的范围内闸门才执行开启和关闭的动作。
闸门要上升和下降就必须判断闸门上升和下降的预备条件（如：电源状态、下降或上升状态、上限位或下限位等）当满足预备条件才能够使闸门安全动作。
然后通过判断控制命令执行相应的上升或下降控制输出（刘俊伟，基于PLC的水库闸门远程监控系统，计量与测试技术，2007年第4期）。
