SSD590C直流调速器正点转及正反点动详细设置方法
SSD590C直流调速器调试步骤
SSD590C直流调速器调试步骤翻开控制面板下方的键板，根据电机铭牌参数（电机电枢电流，电枢电励磁电流压），将6只拔盘电位器调整到相应位置。
从左边算起，第1至第3只电位器为电枢电流的百位·拾位和个位；第4至第6只电位器为励磁电流的拾位个位和小数点后的一位。
将拨盘电位器右边的四位小拔动开关，根据电机电枢电压调整好开关位置。
同时按下4个操作键，送控制电源。
按1下M键，使液晶显示屏上行显示MENU LEVEI ,下行显示DLAGNOSTICS 。
按1下下降键，使原来在下行显示变为SETUP PARAMETERS（安装参数）。
按1下M键，使原来在下行显示的内容SETUP PARAMETERS（安装参数）转到上行显示，下行显示RAMPS （斜坡）。
按5下下降键，上行显示SETUP PARAMETES（安装参数）不变，下行显示FIELD CONTROL（励磁控制）。
按1下M键，原来下行显示的内容FIELD CONTROL转到上行显示，下行显示为FIELD ENABLE（励磁启动）按2下下降键上行显示不变下行显示FLD VOLTAGE VARS（励磁电压变化）。
按2下M键，使液晶显示屏上行显示RA TIO（比率）OUTTN，下行显示90%；按下降键，使下行显示变为48.0%。
按3下E键，使液晶显示屏上行变为SETUP PARAMETERS(调整参数)，下行显示FIELD CONTROL（控制产生）。
按5下下降键，上行显示不变，下行显示为CURRENT LOOP（电流环）按1下M键，使原来在下行显示的内容CURRENT LOOP（电流环）转到上行显示，想行显示CUR LIMIT/SCALER（电流极限换算）。
按4下上升键，上行显示不变，下行显示变为REGEN MODE（再生方式）。
按1下M键使原来在下行显示的内容REGEN MODE转到上行显示，下行显示ENABLED。
按1下下降键，上行显示不变，下行显示变为DISABLED(禁止)。
SSD590系列直流调速步骤
SSD590系列直流调速步骤SSD590系列直流调速器的一般调试步骤SSD590系列直流调速器的一般调试步骤归纳如下：1．先根据电机的名牌参数，参照SSD590系列使用手册中文说明书第51~52页的说明设置好电枢电流、电枢电压、励磁电流、交流或直流反馈，反馈电压的设定值。
具体设置方法如下：翻开操作面板的下翻板，可看到有六只0~9的拨盘电位器，其中左面3只电位器供设置电枢电流用，其权从坐至右排列为：百位、十位、个位；右面3只电位器供设置励磁电流用，其权从坐至右排列为：十位、个位、小数点后一位；在六只拨盘电位器的右面有四只拨动小开关，其设置方法如下：开关电枢电压（伏）150 175 200 225 250 275 300 325 350 375 400 425 450 475 500 525 1 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 2 1 1 00 1 1 0 0 1 1 0 0 1 1 0 0 3 1 1 1 1 0 0 0 0 1 1 1 1 0 0 0 0 4 1 1 1 11 1 1 1 0 0 0 0 0 0 0 0例：有一电机的名牌参数为电枢电压440V；电枢电流329A；励磁电压180V；励磁电流12.5A；额定转速1500转/分；所带直流测速电机参数为2000转/110伏。
那六只拨盘电位器的数值从左至右应分别设置为：3、2、9、1、2、5；四只拨动小开关从上至下应分别设置为：0、0、1、0或1、1、0、0；将安装在面板左下方测速板上的交、直流反馈选择开关打在直流DC反馈位置；直流反馈值约为110÷2000×1500=82.5伏，于是要将反馈量的百位开关（0或100）打在0位置，将下面的十位拨动开关打在8位置（代表80），将上面的个位拨动开关打在3位置（代表3）。
2．调速器首次通电时，在将四个操作键（↑键、↓键、E键、M键）都按下的情况下，给调速器送控制电源（使调速器的所有参数都恢复到出厂缺损值），此时，调速器液晶屏上行显示：DIGITAL DC DRIVE；下行显示：MENU LEVEL。

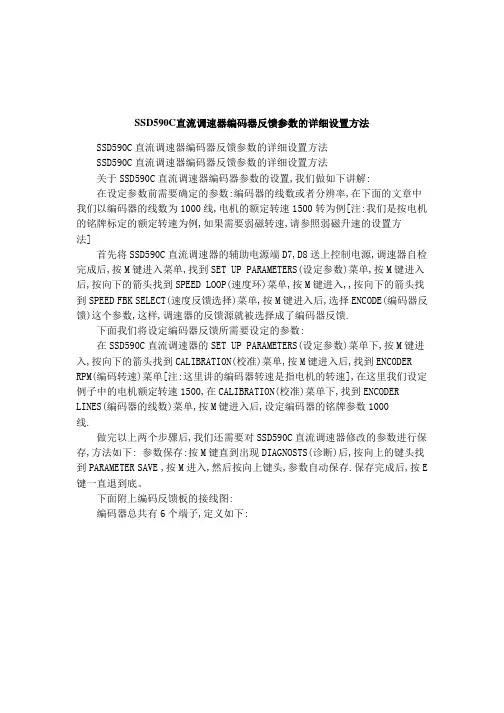

SSD590C直流调速器编码器反馈参数的详细设置方法
下面附上编码反馈板的接线图:
编码器总共有6个端子,定义如下:
SSD590C直流调速器编码器反馈参数的详细设置方法
SSD590C直流调速器编码器反馈参数的详细设置方法
SSD590C直流调速器编码器反馈参数的详细设置方法
关于SSD590C直流调速器编码器参数的设置,我们做如下讲解:
在设定参数前需要确定的参数:编码器的线数或者分辨率,在下面的文章中我们以编码器的线数为1000线,电机的额定转速1500转为例[注:我们是按电机的铭牌标定的额定转速为例,如果需要弱磁转速,请参照弱磁升速的设置方法]
首先将SSD590C直流调速器的辅助电源端D7,D8送上控制电源,调速器自检完成后,按M键进入菜单,找到SET UP PARAMETERS(设定参数)菜单,按M键进入后,按向下的箭头找到SPEED LOOP(速度环)菜单,按M键进入,按向下的箭头找到SPEED FBK SELECT(速度反馈选择)菜单,按M键进入后,选择ENCODE(编码器反馈)这个参数,这样,调速器的反馈源就被选择成了编码器反馈.
下面我们将设定编码器反馈所需要设定的参数:
在SSD590C直流调速器的SET UP PARAMETERS(设定参数)菜单下,按M键进入,按向下的箭头找到CALIBRATION(校准)菜单,按M键进入后,找到ENCODER RPM(编码转速)菜单[注:这里讲的编码器转速是指电机的转速],在这里我们设定例子中的电机额定转速1500,在CALIBRATION(校准)菜单下,找到ENCODER LINES(编码器的线数)菜单,按M键进入后,设定编码器的铭牌参数1000线.

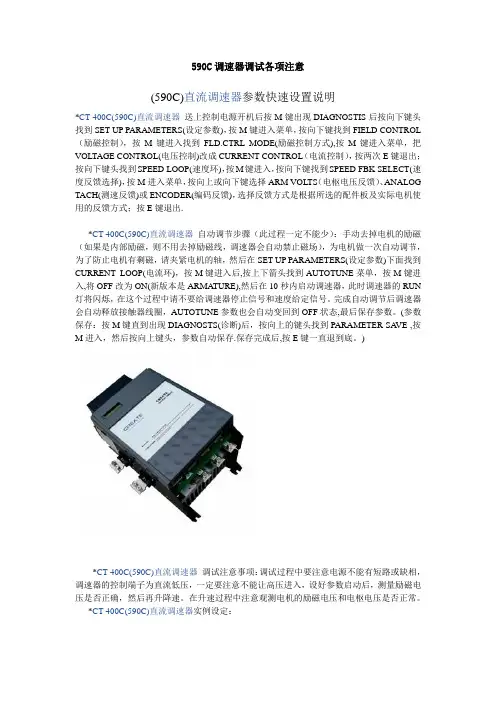

590C调速器调试各项注意 (1)
590C调速器调试各项注意(590C)直流调速器参数快速设置说明*CT-400C(590C)直流调速器送上控制电源开机后按M键出现DIAGNOSTIS后按向下键头找到SET UP PARAMETERS(设定参数)，按M键进入菜单，按向下键找到FIELD CONTROL （励磁控制），按M键进入找到FLD.CTRL MODE(励磁控制方式),按M键进入菜单，把VOLTAGE CONTROL(电压控制)改成CURRENT CONTROL（电流控制），按两次E键退出；按向下键头找到SPEED LOOP(速度环)，按M键进入，按向下键找到SPEED FBK SELECT(速度反馈选择)，按M进入菜单，按向上或向下键选择ARM VOLTS（电枢电压反馈）、ANALOG TACH(测速反馈)或ENCODER(编码反馈)，选择反馈方式是根据所选的配件板及实际电机使用的反馈方式；按E键退出.*CT-400C(590C)直流调速器自动调节步骤（此过程一定不能少）：手动去掉电机的励磁（如果是内部励磁，则不用去掉励磁线，调速器会自动禁止磁场），为电机做一次自动调节，为了防止电机有剩磁，请夹紧电机的轴，然后在SET UP PARAMETERS(设定参数)下面找到CURRENT LOOP(电流环)，按M键进入后,按上下箭头找到AUTOTUNE菜单，按M键进入,将OFF改为ON(新版本是ARMA TURE),然后在10秒内启动调速器，此时调速器的RUN 灯将闪烁，在这个过程中请不要给调速器停止信号和速度给定信号。
完成自动调节后调速器会自动释放接触器线圈，AUTOTUNE参数也会自动变回到OFF状态,最后保存参数。
(参数保存：按M键直到出现DIAGNOSTS(诊断)后，按向上的键头找到PARAMETER SA VE ,按M进入，然后按向上键头，参数自动保存.保存完成后,按E键一直退到底。
)*CT-400C(590C)直流调速器调试注意事项：调试过程中要注意电源不能有短路或缺相，调速器的控制端子为直流低压，一定要注意不能让高压进入，设好参数启动后，测量励磁电压是否正确，然后再升降速。

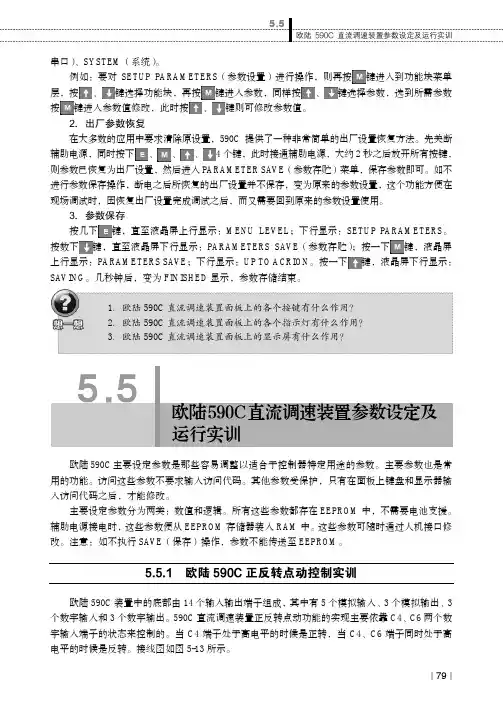

欧陆590C正反转点动控制实训_交直流调速系统（第2版）_[共2页]
![欧陆590C正反转点动控制实训_交直流调速系统（第2版）_[共2页]](https://img.taocdn.com/s3/m/201bc0be25c52cc58ad6be3b.png)
5.5欧陆 590C 直流调速装置参数设定及运行实训79 串口）、SYSTEM （系统）。
例如：要对SETUP PARAMETERS （参数设置）进行操作，则再按键进入到功能块菜单层，按、键选择功能块，再按键进入参数，同样按、键选择参数，选到所需参数按键进入参数值修改，此时按、键则可修改参数值。
2．出厂参数恢复在大多数的应用中要求清除原设置，590C 提供了一种非常简单的出厂设置恢复方法。
先关断辅助电源，同时按下、、、4个键，此时接通辅助电源，大约2秒之后放开所有按键，则参数已恢复为出厂设置，然后进入PARAMETER SA VE （参数存贮）菜单，保存参数即可。
如不进行参数保存操作，断电之后所恢复的出厂设置并不保存，变为原来的参数设置，这个功能方便在现场调试时，因恢复出厂设置完成调试之后，而又需要回到原来的参数设置使用。
3．参数保存按几下键，直至液晶屏上行显示：MENU LEVEL ；下行显示：SETUP PARAMETERS 。
按数下键，直至液晶屏下行显示：PARAMETERS SA VE （参数存贮）；按一下键，液晶屏上行显示：PARAMETERS SA VE ；下行显示：UP TO ACRION 。
按一下键，液晶屏下行显示：SA VING 。
几秒钟后，变为FINISHED 显示，参数存储结束。
1．欧陆590C 直流调速装置面板上的各个按键有什么作用？2．欧陆590C 直流调速装置面板上的各个指示灯有什么作用？3．欧陆590C 直流调速装置面板上的显示屏有什么作用？5.5 欧陆 590C 直流调速装置参数设定及运行实训欧陆 590C 主要设定参数是那些容易调整以适合于控制器特定用途的参数。
主要参数也是常用的功能。
访问这些参数不要求输入访问代码。
其他参数受保护，只有在面板上键盘和显示器输入访问代码之后，才能修改。
主要设定参数分为两类：数值和逻辑。
所有这些参数都存在EEPROM 中，不需要电池支援。
英国欧陆590C直流调速器的一般调试步骤
英国欧陆590C直流调速器的一般调试步骤2009-02-19 22:27英国欧陆590C直流调速器的一般调试步骤归纳如下：1．先根据电机的名牌参数，参照SSD590系列使用手册中文说明书第51~52页的说明设置好电枢电流、电枢电压、励磁电流、交流或直流反馈，反馈电压的设定值。
具体设置方法如下：翻开操作面板的下翻板，可看到有六只0~9的拨盘电位器，其中左面3只电位器供设置电枢电流用，其权从坐至右排列为：百位、十位、个位；右面3只电位器供设置励磁电流用，其权从坐至右排列为：十位、个位、小数点后一位；在六只拨盘电位器的右面有四只拨动小开关，其设置方法如下：例：有一电机的名牌参数为电枢电压440V；电枢电流329A；励磁电压180V；励磁电流12.5A；额定转速1500转/分；所带直流测速电机参数为2000转/110伏。
那六只拨盘电位器的数值从左至右应分别设置为：3、2、9、 1、2、5；四只拨动小开关从上至下应分别设置为：0、0、1、0或1、1、0、0；将安装在面板左下方测速板上的交、直流反馈选择开关打在直流DC反馈位置；直流反馈值约为110÷2000×1500=82.5伏，于是要将反馈量的百位开关（0或100）打在0位置，将下面的十位拨动开关打在8位置（代表80），将上面的个位拨动开关打在3位置（代表3）。
2．调速器首次通电时，在将四个操作键（↑键、↓键、E键、M键）都按下的情况下，给调速器送控制电源（使调速器的所有参数都恢复到出厂缺损值），此时，调速器液晶屏上行显示：DIGITAL DC DRIVE；下行显示：MENU LEVEL。
3．按一下M键，此时，液晶屏上行显示：MENU LEVEL；下行显示DIAGNOSTICS （诊断）。
按一下↓键，液晶屏下行显示变为SETUP PARAMETERS（设定参数），按一下M键（进入下一级子菜单），液晶屏上行显示：SETUP PARAMETERS，（原来在液晶屏下行显示的内容到了液晶屏的上行，液晶屏下行显示：RAMPS；按数下↓键，直至液晶屏下行显示：FIELD CONTROL（磁场控制）。
590C调试说明
ON
OFF 改为 ON 后、将给定信号调致零，再启动机器,约一分钟后，机器
自动跳开后，保存即可。
┕speed loop
┕spd prop.gain 速度环比例增益
10
默认为 10，可以适当调小一点试试
…
┕speed fbk select
ANALOG TACH 测速机反馈 (你们是电压反馈) 若想改善电机械特性,采
┕enable 在修改系统中参数时,需要将配置使能打开即”enable”,在修改完
参数后需要将 enable 改为”disable”关闭使能.
┕analog inputs
┕anin 1(a2)
┕calibration
┕max value
┕min value
┕destination tag
100
┕analog outputs
1
1010101010101010
2
1100110011001100
3
1111000011110000
4
1111111100000000
“1”表示开关接通.
按键说明:
“↑”:选择上一条参数或是增加参数值.”↓”选择下一条参数或是减少参数值:”E”:退出到上一级菜
单.”M”:进入参数值或是进入下一级参数.
┕destination tag
262
┕digital outputs
┕digout1(B5)
┕threshold
┕0.00%
┕modulus
┕true
┕source tag
┕77
┕inverted
┕false
┕digout2(B6)
你可以将 B6 的功能分别设定在 B5 或 B7 口,线分别接在相
590C调速器快速设置
SSD590C直流调速器调试说明需要在软件中设定的参数如下:1.励磁控制方式的设定：....SETUP PARAMETERS(设定参数)......FIELD CONTROL (励磁控制菜单)........FIELD ENABLE [170 ] = ENABLED （励磁使能）........FLD CTRL MODE IS [209 ] = CURRENT CONTROL *（电流控制方式）........FLD VOLTAGE VARS..........RATIO OUT/IN [210 ] = 90.0 % （电压输入输出比，此参数设定方法：用电机的额定励磁电压除以励磁供电的进线电压,比如励磁额定电压为180V,励磁供电电压为380V,那么请设定此参数为180/380=47%）2.速度反馈方式的设定....SETUP PARAMETERS(设定参数)......SPEED LOOP (速度环)........PROP. GAIN [14 ] = 3.5 (比例增益,默认是10.00,此处改为经验值3.5)........SPEED FBK SELECT [47 ] = ENCODER (编码器反馈.此选项中还有电枢电压反馈（ARMATURE）,测速发电机反馈方式(ANALOG TACH),具体请根据实际使用的反馈硬件选择,在没有任何反馈硬件时,请选择电枢电压反馈ARMATURE)3.静止逻辑使能需要打开....SETUP PARAMETERS(设定参数)......STANDSTILL (静止逻辑)........STANDSTILL LOGIC [11 ] = ENABLED (静止逻辑使能,此菜单可以避免调速器在零速状态下抖动)4.自动调节(此过程一定不能少）手动去掉电机的励磁，为电机做一次自动调节，夹紧电机的轴，然后在电流环中，找到AUTOTUNE菜单，将OFF改为ON, ....SETUP PARAMETERS(设定参数)......CURRENT LOOP........AUTOTUNE [18 ] = ON (默认是OFF ,改成ON就会将自动调节功能使能)然后在10秒内启动调速器，调速器右上角的RUN(运行灯)灯将闪烁，在这个过程中请不要停止调速器，当调速器完成自动调节后,会自动释放接触器线圈.(这个过程一般持续为十几秒,太短的时间说明调速器自动优化失败.).5.参数保存(修改完参数后,请操作此项)....PARAMETER SAVE(参数保存),找到此参数后, 按M进入，然后按向上键头，参数自动保存.做完以上几个步骤后,请接好电机的励磁，然后启动调速器，先不要加速度给定,先测量电机的励磁电压或电流是否正常6、调试注意事项：调试过程中要注意电源不能有短路或缺相，调速器的控制端子为直流低压，一定要注意不能让高压进入，设好参数启动后，测量励磁电压是否正确，然后再升降速。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SSD590C直流调速器正点转及正反点动详细设置方法SSD590C直流调速器正点转及正反点动详细设置方法正反转点动的实现方法(开关量端子组态):在SSD590C直流调速器的SYSTEM(系统) 菜单找到 CONFIGURE I/O(参数组态)，进入后,将CONFIGURE ENABLE (组态使能)菜单由DISABLE改成ENABLE,再进行如下的操作:1.在菜单CONFIGURE I/O下,找到DIGITAL INPUTS(开关量输入),按M键进入后,找到DIGIN 1 (C6),将C6的目的标记（DESTINATION TAG)改成228。
2.当C4处于高电平的时候是正转，当C4 C6同时处于高电平的时候是反转。
正转反转的速率调整如下：设定参数（SETUP PARAMETERS)菜单中找到JOG/SLACK (点动/放松），按M键进入,在此菜单下找到JOG SPEED 1 和JOG SPEED 2就可以更改正反点动的速率，系统出厂值为正负5%。
最后退出保存参数。
参数保存：按M键直到出现DIAGNOSTS(诊断)后，按向上的键头找到PARAMETER SAVE ,按M进入，然后按向上键头，参数自动保存。
按E键一直退到底。
正反转调速实现方法(开关量端子组态)：在SSD590C直流调速器的SYSTEM(系统) 菜单找到 CONFIGURE I/O(参数组态)，进入后,将CONFIGURE ENABLE (组态使能)菜单由DISABLE改成ENABLE,再进行如下的操作:1.在此菜单下(CONFIGURE I/O)找到ANALOG INPUTS,在这个菜单下找到ANIN 3(A4),将A4的目的标记（DESTINATION TAG)改成309（原来是5）。
2.在此菜单（CONFIGURE I/O)中找到DIGITAL INPUTS,在这个菜单中找到DIGITL 2(C7),将它的目的标记（DESTINATION TAG)改成292（原来是118）3、在此菜单（CONFIGURE I/O)中找到BLOCK DIAGRAM ，在这个菜单中找到SPT SUM 1 DEST,将它的目的标记改成5（原来是289）。
最后将CONFIGURE ENABLE中的ENABLE再改成DISABLE,最后退出保存参数。
参数保存：按M键直到出现DIAGNOSTS(诊断)后，按向上的键头找到PARAMETER SAVE ,按M进入，然后按向上键头，参数自动保存。
按E键一直退到底。
