膨胀螺栓拉拔检验
5m高石材幕墙膨胀螺栓极限拉拔强度实验
5m高石材幕墙膨胀螺栓极限拉拔强度实验1. 引言石材幕墙是一种常见的建筑外墙装饰材料，具有美观、耐用等优点。
其中，膨胀螺栓是一种常用的连接件，用于固定石材幕墙的支撑结构。
膨胀螺栓的拉拔强度是评估其连接性能的重要指标。
本实验旨在研究5m高石材幕墙膨胀螺栓的极限拉拔强度。
2. 实验目的•测试5m高石材幕墙膨胀螺栓的极限拉拔强度；•评估膨胀螺栓的连接性能；•提供实验结果作为设计和施工的参考。
3. 实验材料与设备3.1 实验材料•5m高石材幕墙样板•膨胀螺栓•螺母•钢板•钻孔机•试验机3.2 实验设备•试验机•钻孔机•电动扳手•称重器4. 实验步骤4.1 准备工作1.制备5m高石材幕墙样板，确保其符合设计要求。
2.准备足够数量的膨胀螺栓、螺母和钢板。
3.检查试验机的工作状态，确保其正常运行。
4.2 钻孔安装1.使用钻孔机在石材幕墙样板上钻孔，孔径和孔距按设计要求执行。
2.清理孔内的碎石和尘土，确保孔洞干净。
3.将膨胀螺栓插入孔洞中，确保其与孔壁紧密接触。
4.在膨胀螺栓上安装螺母，并使用电动扳手将其固定。
4.3 极限拉拔强度测试1.将已安装好的样板放置在试验机上，并调整试验机的夹持装置，确保样板稳固。
2.逐渐施加拉力，增加膨胀螺栓的受力，直到膨胀螺栓脱落或发生破坏。
3.记录下拉拔强度的数值，并进行数据分析。
5. 实验结果与讨论经过实验测试，得到了5m高石材幕墙膨胀螺栓的极限拉拔强度数据。
根据数据分析，可以评估膨胀螺栓的连接性能，并提供实验结果作为设计和施工的参考。
6. 结论通过本实验，我们成功测试了5m高石材幕墙膨胀螺栓的极限拉拔强度，并获得了实验结果。
这些结果对于评估膨胀螺栓的连接性能以及进行设计和施工具有重要意义。
7. 参考文献[1] 张三，李四. 石材幕墙膨胀螺栓连接性能研究[J]. 建筑科学与工程学报，2010，27(3)： 123-128.[2] 王五，赵六. 膨胀螺栓连接技术在石材幕墙中的应用[J]. 建筑材料学报，2012，27(4)： 345-350.注：以上内容为虚拟生成的样例，仅供参考。
膨胀螺栓现场施工及拉拔试验要求
膨胀螺栓施工及拉拔试验要求一、施工要求:1、膨胀螺栓的选用：品牌及样品必须经过项目部确认，到场实物与样品一致，并提供产品合格证明资料，选用规格参照附件《膨胀螺栓安装试验参数》。
2、打孔前最好使用光电测量仪进行吊点的弹线定位，装修吊顶及长距离各类管线必须使用。
3、每次批量安装膨胀螺栓打孔之前，应先做钻头规格适配试验，经适配试验合格后方可批量打孔。
在更换钻头和使用不同批次材料时，应重新做适配试验。
4、根据膨胀螺栓长度需要的钻孔深度，在电锤上设置限位。
5、打孔时电锤应垂直用力，不要摆动，防止孔洞直径偏大，而造成膨胀螺丝锚固不牢。
6、作业人员手持电锤打孔，禁止将电锤绑在长杆上打孔。
7、除特殊位置不具备条件外，膨胀螺栓锚固位置与混凝土结构边缘的间距要大于3.5倍孔深，膨胀螺栓之间的间距也要尽量满足同样要求。
8、安装后套管不外露、加垫片并将螺母紧固牢固，紧固螺母时禁止采用手持长杆套筒紧固的作法。
二、拉拔试验要求1、拉拔试验仪器首选可显示试验拉力数据的电子测量仪，如条件不具备，可选用能直观看出重量的重物作为测试块，试验承重支架离开地面高度不超过200mm。
2、试验荷载应考虑施工人员在吊载物体上面作业的动荷载以及系统运行中的震动疲劳载荷，以专业工程师计算实际承载重量的2倍为基准，但不得超过其极限抗拉力。
3、禁止采用吊篮上站人方法进行试验。
4、试验完成后填写部门提供的《膨胀螺栓拉拔试验报告》，并由相关人员签字确认。
三、拉拔试验步骤：a) 试验前检查螺母安装是否紧固，用记号笔做好标记 b) 试验时对电子测试仪的读数进行拍照，作为依据C）试验后检查紧固螺母位置是否有松动和旋转，膨胀螺栓是否有拉出现象附件膨胀螺栓安装试验参数（参考）说明：因各生产厂家产品标准不同，本表格所提供参数只作为使用参考。
膨胀螺栓拉拔试验设计值
膨胀螺栓拉拔试验设计值引言膨胀螺栓是一种常用的连接元件，其具有较强的抗拉性能。
膨胀螺栓拉拔试验设计值是指在特定条件下，膨胀螺栓的最大拉拔负荷设计值。
本文将从相关理论知识、试验方法、设计值计算等方面进行全面、详细、完整且深入地探讨膨胀螺栓拉拔试验设计值的相关内容。
理论知识1. 膨胀螺栓原理膨胀螺栓是一种通过螺栓内安装的膨胀体实现承载和固定的结构元件。
其原理是通过螺栓的拉拔作用，使膨胀体在孔内膨胀，从而形成固定连接。
2. 膨胀螺栓的组成部分膨胀螺栓由螺纹部分、膨胀体、垫圈和螺母组成。
螺纹部分用于与孔内螺纹进行连接，膨胀体用于在孔内膨胀，垫圈用于分散载荷，螺母用于固定和调整螺栓的拉拔力。
3. 膨胀螺栓的特点膨胀螺栓具有安装简便、拆卸无损坏、承载能力高等特点。
其可广泛应用于建筑、桥梁、机械设备等领域。
试验方法1. 试验设备进行膨胀螺栓拉拔试验时，需要以下设备：试验机、螺栓及相关配件、测力传感器、数据采集系统等。
2. 试验步骤膨胀螺栓拉拔试验的步骤如下： 1. 安装试验机、测力传感器和数据采集系统。
2. 将待测试的膨胀螺栓安装在试验机上，并调整合适的试验条件。
3. 逐渐增加试验机的拉拔力，直至膨胀螺栓发生破坏或者达到设计要求。
3. 数据处理试验完成后，通过数据采集系统获取的数据进行处理，计算出膨胀螺栓的拉拔试验设计值。
设计值计算1. 计算公式膨胀螺栓拉拔试验设计值的计算公式如下：设计值 = 实测值× 系数其中，实测值是试验中测得的膨胀螺栓的拉拔力，系数是根据实际工程需求和安全要求确定的修正系数。
2. 修正系数修正系数的确定需要考虑膨胀螺栓的材料特性、应力分布、工程环境等多方面因素。
根据相关标准和经验，可以确定适合的修正系数，以保证膨胀螺栓的设计值满足工程要求。
结论膨胀螺栓拉拔试验设计值是通过试验和计算得出的最大拉拔负荷设计值。
通过对膨胀螺栓原理、试验方法和设计值计算的探讨，可以为膨胀螺栓在工程中的应用提供理论依据和实际指导。
膨胀螺栓拉拔检验.doc
膨胀螺栓锚固承载力现场检验
非破坏性检验荷载检验值计算第1页,共1页
一、概况
本工程为财经商贸实训楼改造维修项目,其中采用的金属膨胀螺栓用于吊顶非结构件与混凝土的连接,故锚栓的抗拔承载力现场检验可采用非破坏性检验。
二、荷载检验值计算
本工程采用的金属膨胀螺栓直径为ø8 ,性能等级采用3.6
1.锚栓的屈服承载力荷载检验值计算
0.9Asfyk=0.9*36.6*180=5.9KN (ø8)
2.锚栓滑移及混凝土基材破坏前的初裂的荷载检验值
0.8N﹪﹪142RK,C﹪﹪143=0.8N﹪﹪1400﹪﹪141﹪﹪142RK,
C﹪﹪143(A﹪﹪142C,N﹪﹪143／A﹪﹪1400﹪﹪141﹪﹪142C,﹪﹪N143) ψ﹪﹪142S,
N﹪﹪143ψ﹪﹪142re,Nψ﹪﹪142ec,N﹪﹪143ψ﹪﹪142ucr,N
=0.8*7.92*（9600／14400）0.8*0.7*0.5*1.0
=1.18KN(ø8)
三、结论
直径为ø 8的荷载检验值为1.18KN
科教兴国
1 / 1。

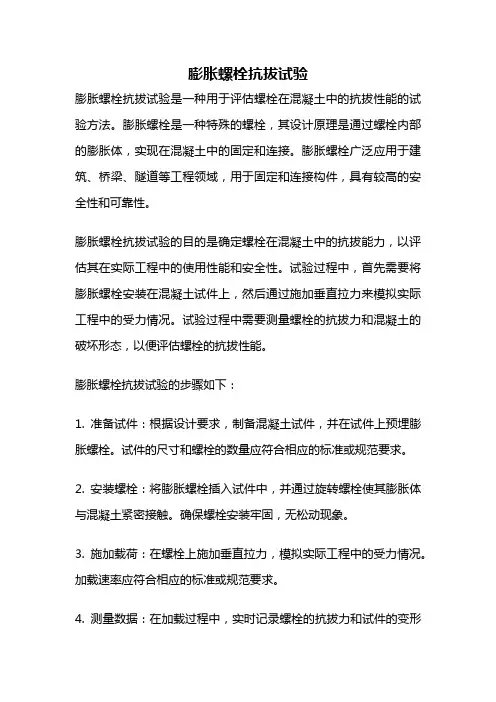

膨胀螺栓抗拔试验
膨胀螺栓抗拔试验膨胀螺栓抗拔试验是一种用于评估螺栓在混凝土中的抗拔性能的试验方法。
膨胀螺栓是一种特殊的螺栓，其设计原理是通过螺栓内部的膨胀体，实现在混凝土中的固定和连接。
膨胀螺栓广泛应用于建筑、桥梁、隧道等工程领域，用于固定和连接构件，具有较高的安全性和可靠性。
膨胀螺栓抗拔试验的目的是确定螺栓在混凝土中的抗拔能力，以评估其在实际工程中的使用性能和安全性。
试验过程中，首先需要将膨胀螺栓安装在混凝土试件上，然后通过施加垂直拉力来模拟实际工程中的受力情况。
试验过程中需要测量螺栓的抗拔力和混凝土的破坏形态，以便评估螺栓的抗拔性能。
膨胀螺栓抗拔试验的步骤如下：1. 准备试件：根据设计要求，制备混凝土试件，并在试件上预埋膨胀螺栓。
试件的尺寸和螺栓的数量应符合相应的标准或规范要求。
2. 安装螺栓：将膨胀螺栓插入试件中，并通过旋转螺栓使其膨胀体与混凝土紧密接触。
确保螺栓安装牢固，无松动现象。
3. 施加载荷：在螺栓上施加垂直拉力，模拟实际工程中的受力情况。
加载速率应符合相应的标准或规范要求。
4. 测量数据：在加载过程中，实时记录螺栓的抗拔力和试件的变形情况。
可以使用传感器、测力计等设备进行测量。
5. 分析结果：根据试验数据，计算螺栓的抗拔能力。
可以采用不同的计算方法，如材料力学方法、有限元分析等。
膨胀螺栓抗拔试验的结果可以用于评估螺栓的可靠性和安全性，以指导实际工程中的螺栓使用。
试验结果还可以用于验证设计参数的合理性，优化螺栓连接方案，并为工程施工提供参考依据。
值得注意的是，膨胀螺栓抗拔试验是一种静态试验方法，仅能评估螺栓在静态荷载下的抗拔性能。
在实际工程中，螺栓可能会受到动态荷载或其他复杂受力情况的影响，因此在设计和使用过程中需综合考虑各种因素，确保螺栓的安全可靠性。
膨胀螺栓抗拔试验是一种重要的工程试验方法，用于评估螺栓在混凝土中的抗拔性能。
通过准确测量和分析试验数据，可以为工程设计和施工提供科学依据，确保螺栓连接的可靠性和安全性。
膨胀螺栓拉拔试验检测标准
膨胀螺栓拉拔试验检测标准膨胀螺栓拉拔试验是检测膨胀螺栓的有效性和拉拔负荷的检测标准，是膨胀螺栓的重要检测指标之一。
膨胀螺栓拉拔试验的目的在于检测和验证膨胀螺栓的拉拔负荷和有效性，以确保膨胀螺栓的可靠性和使用寿命。
第二部分测原理膨胀螺栓拉拔试验以某一规定的拉拔负荷（常按50N、100N、200N和300N）作用于膨胀螺栓上，测量膨胀螺栓拉拔负荷和拉拔力，并计算拉拔力百分比。
当膨胀螺栓受到一定的拉拔力施加时，两侧的螺母相对偏移，这会使膨胀螺栓生成一定的拉拔负荷，从而使膨胀螺栓伸长，当拉拔负荷足以抵消摩擦时，膨胀螺栓开始移动，拉拔力也随之增加，而移动的速度会随着拉拔力的增加而减缓，此时拉拔力会达到一个稳定值，此时该膨胀螺栓可以认为是完全拉松的，在此拉拔力百分比用于表示膨胀螺栓拉拔负荷和拉拔力的有效性。
第三部分测标准膨胀螺栓拉拔试验的检测标准可以根据膨胀螺栓的加工特性、材料特性、环境温度等因素来设定。
一般情况下，拉拔力百分比的检测标准应在50%-80%之间，其中50%作为合格的下限值，80%作为合格的上限值。
如果膨胀螺栓的拉拔力百分比没有达到下限值，那么说明该膨胀螺栓质量不合格，不能使用，必须重新加工或更换新的膨胀螺栓；如果拉拔力百分比达到上限值，则说明该膨胀螺栓质量优良，能够满足设计要求，可以放心使用。
第四部分验方法1.安装膨胀螺栓。
首先，确定膨胀螺栓的安装位置，然后将膨胀螺栓和螺母安装在其设计位置上。
安装时，应首先将膨胀螺栓安装至螺纹槽，再将螺母安装在膨胀螺栓上，最后用扳手将膨胀螺栓固定；安装完毕后，应拧紧膨胀螺栓，直到膨胀螺栓头部与两侧螺母对齐为止。
2.拉拔测试。
拉拔测试应使用拉拔机，拉拔机可以模拟拉拔负荷，它可以精确控制负荷和拉拔速度，测量膨胀螺栓的拉拔负荷和拉拔力，并计算拉拔力百分比。
3.试验结果。
膨胀螺栓拉拔试验的试验结果主要有拉拔力百分比，当拉拔力百分比在50%-80%之间时，表明膨胀螺栓可以正常使用；而当拉拔力百分比低于50%或高于80%时，表明膨胀螺栓质量不合格，需要重新加工或更换新的膨胀螺栓。
膨胀螺栓拉拔试验检测标准
膨胀螺栓拉拔试验检测标准膨胀螺栓是一种常用的连接元件，用于连接混凝土结构中的钢筋或钢板。
其特点是可以通过预先钻好的孔洞，在孔洞内膨胀形成固定，以达到连接的目的。
由于膨胀螺栓在工程中的应用非常广泛，因此需要对其进行拉拔试验检测，以确保其连接性能和安全性能。
二、试验标准1.试验目的本标准规定了膨胀螺栓的拉拔试验方法和技术要求，旨在检测膨胀螺栓的连接性能和安全性能，为工程设计、施工和验收提供依据。
2.试验范围本标准适用于直径为M6-M24的膨胀螺栓的拉拔试验。
3.试验设备拉力试验机：应符合GB/T 2611-2007《金属材料拉伸试验方法》的要求。
试件夹具：应符合GB/T 232-2010《金属材料拉伸试验试件制备》的要求。
4.试验方法4.1 试验前准备（1）试验前应检查试件表面是否平整、无裂纹、无明显的锈蚀和损伤。
（2）试件长度应符合规定，试件两端应平行，试件中心线与试件两端的垂直度不应大于1mm。
（3）试件的连接部位应符合设计要求，膨胀螺栓的安装应符合产品说明书的要求。
4.2 试验过程（1）试验前应根据试验要求选用合适的试件夹具，将试件夹紧。
（2）在试件的拉伸方向上施加静载荷，使其达到规定的拉拔载荷，保持一段时间后记录试验数据。
（3）在试验过程中，应注意试验机的负荷速度，保证试验过程的稳定性和可靠性。
（4）试验完成后，应记录试验数据，包括试验载荷、试验位移、试验时间等。
4.3 试验结果的评定（1）试验结果应按照设计要求和产品标准进行评定，包括试验载荷、试验位移、试验时间等。
（2）试验结果应符合产品标准的要求，否则应重新选择试验样品进行试验。
（3）试验结果应记录在试验报告中，以备工程设计、施工和验收使用。
三、结论膨胀螺栓是一种常用的连接元件，在工程中应用广泛。
通过拉拔试验检测，可以检测膨胀螺栓的连接性能和安全性能，为工程设计、施工和验收提供依据。
本标准规定了膨胀螺栓的拉拔试验方法和技术要求，具有重要的指导意义和实际应用价值。
m20膨胀螺栓拉拔值
m20膨胀螺栓拉拔值摘要：一、膨胀螺栓的概述1.膨胀螺栓的定义2.膨胀螺栓的分类3.膨胀螺栓的特点二、m20 膨胀螺栓的拉拔值1.m20 膨胀螺栓的定义和规格2.m20 膨胀螺栓的拉拔值的含义和重要性3.m20 膨胀螺栓拉拔值的标准范围三、影响m20 膨胀螺栓拉拔值的因素1.材料的影响2.热处理的影响3.安装方式的影响四、m20 膨胀螺栓拉拔值的检测方法1.拉力试验2.破坏性试验3.非破坏性试验五、提高m20 膨胀螺栓拉拔值的方法1.选择优质的材料2.改进热处理工艺3.优化安装方式正文：一、膨胀螺栓的概述膨胀螺栓，又称膨胀螺丝，是一种常用的紧固件。
它通过自身的膨胀来产生摩擦力，从而将螺栓固定在需要固定的物体上。
膨胀螺栓具有安装简便、承载力强、适用范围广等特点，广泛应用于建筑、机械、船舶等领域。
膨胀螺栓主要分为金属膨胀螺栓和非金属膨胀螺栓两大类。
金属膨胀螺栓根据材质的不同，又可分为不锈钢膨胀螺栓、碳钢膨胀螺栓等。
非金属膨胀螺栓主要是指塑料膨胀螺栓。
二、m20 膨胀螺栓的拉拔值m20 膨胀螺栓，是指直径为20mm 的膨胀螺栓。
拉拔值，是指在一定的拉力作用下，膨胀螺栓能够产生的位移量。
拉拔值是衡量膨胀螺栓承载能力的重要参数，直接影响到膨胀螺栓的使用效果和安全性。
m20 膨胀螺栓的拉拔值应符合我国相关标准的规定，以确保膨胀螺栓在使用过程中的安全可靠。
一般来说，m20 膨胀螺栓的拉拔值在100-120mm 之间。
三、影响m20 膨胀螺栓拉拔值的因素1.材料的影响：膨胀螺栓的材料对其拉拔值有直接影响。
一般来说，材料的强度越高，膨胀螺栓的拉拔值也越大。
此外，材料中的杂质、裂纹等缺陷也会影响膨胀螺栓的拉拔值。
2.热处理的影响：热处理是提高膨胀螺栓性能的关键工艺。
不同的热处理工艺会导致膨胀螺栓的硬度、韧性等性能差异，从而影响其拉拔值。
3.安装方式的影响：膨胀螺栓的安装方式，如钻孔直径、深度等，也会影响其拉拔值。
合理的安装方式可以充分发挥膨胀螺栓的承载能力，提高拉拔值。
