数字电子电路的调试方法与技术
数字电子电路的调试方法
HEBEINONGJI摘要：随着社会的不断进步，近年来我国的数字电子电路应用范围更加广泛，对于数字电子电路调试的要求也在不断提高。
所谓数字电子电路调试，就是通过一系列的手段对相应电路进行系统化的排查，以保障电路的正常运行使得电路运行符合最初的电路设计要求保证其功能正常运转，同时能够很好地收集电路运行数据对后续的升级和维护提供强有力的资料。
想要更好满足人们的日常生活需要,对于数字电子电路的调试是必不可少的。
因此本文就数字电子电路的调试方法进行了系统化、理论化的分析，以期能够达到指导实际调试工作的目的。
关键词:数字电子电路;调试方法;技术研究数字电子电路的调试方法数字电子电路的调试工作在实际的数字电子电路技术应用中尤为重要，而近年来随着社会经济的不断发展，在日常生活中被应用的数字电子电路也在不断增多,相应的数字电子电路的调试方法成为了大家所研究的重点问题，数字电子电路调试的正常与否将直接影响实际生活的应用。
在对数学电子电路进行调试的过程中,一般要遵循普通电路的调试规律，将调试过程分为分块调试和整体调试，将二者有机结合在一起能够保证设备调试的最优结果，从而保证相关数字电子电路的工作状态最佳，更好地满足人们的日常使用需求。
1在进行数字电子电路调试时需要注意的事项在进行数字电子电路调试工作时，极有可能因为没有注意到相关操作事宜,导致数字电子电路调试失败或对设备造成不必要的损坏。
因此，在进行数字电子电路调试时有许多事项需要注意,在相关线路调试前进行仔细的检查工作,能够在_定程度上避免在数字电子电路调试过程中出现不必要的问题,从而影响整个调试过程的有效开展,下面展开具体论述。
1.1在数字电子电路调试前需要注意的事项数字电子电路调试的目的是为了保障相关设备的良好运行，更好满足人们的日常生活需要，所以在进行数字电子电路调试之先要保于艇进溯试的设备非常了解，对于相关设备的操作施使用流程等都非常熟悉。
其次在进行正式的数字电子电路调试之前，要对将要调试设备各部分零件和相关仪器进行认真细致的检查，确保设备各部分零件都处在卿的准备状态，为接下来的数字电子电路的调试做好相应的准备工作。
数字电子电路的调试方法与技术
数字电子电路的调试方法与技术摘要：对电子电路的调试是检查有关的电路设计结果的一个主要方式，在具体的电子电路运行过程中，必须要对有关的调试工具的概念有一个清晰的认识，并以此为依据，对有关工作的设计与计划进行改进，通过对其进行持续的学习与分析，来保证更好的实验运行，从而更好地满足实际需要。
关键词：数字电子电路；调试方法；技术引言：在电子行业中，电子电路的安装和调试起着非常关键的作用，这是一个将理论应用于实际的过程，它是把理论付诸实践的过程是把人们的主观设想转化为电路和电子设备的过程，并将设计转换成产品的过程。
正是这一过程为电子技术在社会生活和生产实践应用中发挥巨大作用提供了现实性和可能性。
当然，这一过程也是对理论设计作出检验、修改，使之更加完善的过程。
电子电路的调试，就是为了达到电路设计指标，而进行的一系列的“测量→判断→调整→再测量”的过程。
在电子器件中，电路的检测与调试是非常关键的。
1数字电子电路系统概述数字电子电路也被称为集成电路系统，因为在集成电路被生产出来之后，系统厂商通常都会对集成电路展开测试，并确保集成电路的测试过程，在集成电路产品的设计、生产和应用中，就像一个流程一样，因此可以看到，电路的测试是集成电路产品生产和生产流程中的一个关键环节。
但是，随着集成电路技术的进步，集成电路设计的复杂程度也将随之提高，因集成电路设计中所涉及到的元件数目及标定等因素，使得集成电路设计中所涉及到的电路设计方法也将随之改变。
有些学者对此进行了分析，随着集成电路技术的持续发展，集成电路测试产品的费用和制作费用也在增加，再进一步发展，集成电路的测试费用将会达到总费用的80%左右。
所以，对于现有的集成电路产品测试技术的优化和创新，就必须要有科技人才，以开发出切实可行且成本较低的测试技术。
2数字电子电路测试技术2.1数字电子电路生产测试在对数字电路的产品进行了初期的确认和试验后，设计者可以轻松地进行一批数字电路的试验。
电子电路调试与故障检测技术.
第5部分电子电路调试与故障检测技术5.1 调试技术实践表明，一个电子装置，即使按照设计的电路参数进行安装，往往也难于达到预期的效果。
这是因为人们在设计时，不可能周全地考虑各种复杂的客观因素（如元件值的误差，器件参数的分散性,分布参数的影响等），必须通过安装后的测试和调整，来发现和纠正设计方案的不足，然后采取措施加以改进，使装置达到预定的技术指标。
因此，调试电子电路的技能对从事电子技术及其有关领域工作的人员来说，是不应缺少的。
调试的常用仪器有：万用表、示波器和信号发生器等。
下面介绍一般的调试方法和注意事项。
5.1.1 调试前的直观检查电路安装完毕，通常不宜急于通电，先要认真检查一下。
检查内容包括：一、连线是否正确检查电路连线是否正确，包括错线（连线一端正确，另一端错误）、少线（安装时完全漏掉的线）和多线（连线的两端在电路图上都是不存在的）。
查线的方法通常有两种：1. 按照电路图检查安装的线路这种方法的特点是，根据电路图连线，按一定顺序逐一检查安装好的线路，由此可比较容易地查出错线和少线。
2. 按照实际线路来对照原理电路进行查线这是一种以元件为中心进行查线的方法。
把每个元件（包括器件）引脚的连线一次查清，检查每个去处在电路图上是否存在，这种方法不但可以查出错线和少线，还容易查出多线。
为了防止出错，对于已查过的线通常应在电路图上做出标记，最好用指针式万用表“Ω×1”挡，或数字式万用表“Ω挡”的蜂鸣器来测量，而且直接测量元、器件引脚，这样可以同时发现接触不良的地方。
二、元、器件安装情况检查元、器件引脚之间有无短路；连接处有无接触不良；二极管、三极管、集成器件和电解电容极性等是否连接有误。
三、电源供电（包括极性）、信号源连线是否正确。
四、电源端对地（┸）是否存在短路在通电前，断开一根电源线，用万用表检查电源端对地（┸）是否存在短路。
若电路经过上述检查，并确认无误后，就可转入调试。
5.1.2 调试方法调试包括测试和调整两个方面。
电子电路调试的步骤方法及注意事项
电子电路调试的步骤方法及注意事项一、电子电路调试的步骤方法：1.准备工作：在开始调试之前，需要进行一些准备工作。
首先，理清电路原理图和PCB布局，确保电路布线正确。
其次，准备工作台和测量工具，如数字万用表、示波器等。
2.确认电源供电：接通电源，并测量电源电压，确保电压在设计范围内。
确定电源极性正确，并检查电源连接是否牢固。
3.确认元器件安装正确：检查电路板上的元器件安装是否正确，特别注意极性元器件（如二极管、LED等）的极性是否正确连接。
4.逐部分测试：按照电路的功能模块，逐部分进行测试。
首先测试电源模块，检查电源输出电压是否正常。
然后测试信号输入模块，检查输入信号是否正确传递给后续模块。
最后测试信号输出模块，检查输出信号是否满足设计要求。
5.故障排除：如有发现电路不正常或故障现象，应根据实际情况进行故障排除。
可以采用逐个部分排除的方法，从容易发生问题的部分开始排查。
可以通过测量电压、电流等参数，或使用调试工具进行故障定位。
6.优化调整：根据测试结果和故障排除情况，对电路进行优化调整。
可以调整电位器、更换元器件值等，以达到理想的电路性能。
7.最终测试：当整个电路调试完毕后，进行整体测试。
检查输入与输出的相应关系、波形是否正常、功耗是否满足要求等。
8.记录与整理：将调试过程中的测试数据、故障排除过程和结果进行记录与整理，以备后续参考使用。
二、电子电路调试的注意事项：1.对于高频电路或复杂电路，需要尽量采用模块化调试的方法，逐个模块进行测试和调整，确保每个模块的功能是正确的。
2.在调试过程中，要注意保护电路和仪器的安全。
尽量避免短路、接错电源和过压等情况的发生。
3.在测试电流时，要选择恰当的电流档位，避免超过量程引发测量误差或烧坏万用表。
4.测试信号应该小心处理，避免对其他设备或电路产生干扰。
可以使用屏蔽线、滤波器等措施来减小干扰。
5.对于模拟电路的调试，可以使用示波器来观察信号波形，以判断电路是否正常工作。
电子电路调试的一般步骤
电子电路调试的一般步骤实践表明，一个电子装置，即使根据设计的电路参数进行安装，往往也难于达到预期的效果。
这是由于人们在设计时，不行能周全地考虑各种简单的客观因素(如元件值的误差、器件参数的分散性、分布参数的影响等)，必需通过安装后的测试和调整，来发觉和订正设计方案的不足，然后实行措施加以改进，使装置达到预定的技术指标。
因此，调试电子电路的技能对从事电子技术及其相关领域工作的人员来说，是不应缺少的。
调试的常用仪器有：稳压电源、万用表、示波器、频谱分析仪和信号发生器等。
电子电路调试包括测试和调整两个方面。
调试的意义有二：一是通过调试使电子电路达到规定的指标；二是通过调试发觉设计中存在的缺陷并予以订正。
1、电子电路调试的一般步骤传统中医看病讲究“望、闻、问、切”，其实调试电路也是如此。
首先“望”，即观看电路板的焊接如何，成熟的电子产品一般都是焊接出的问题；其次“闻”，呵呵，这个不是说先把电路板闻下，而是说通电后听电路板是否有特别响动，不该叫的叫了，该叫的不叫；第三“问”，假如是自己第一次调试，不是自己设计的要问电源是多少？别人是否调过？有什么问题？第四“切”，元器件有没焊全、芯片焊接是否正确、不易观看的焊点是否焊好？一般调试前做好这几步就可发觉不少问题。
依据电子电路的简单程度，调试可分步进行：对于较简洁系统，调试步骤是：电源调试→单板调试→联调。
对于较简单的系统，调试步骤是：电源调试→单板调试→分机调试→主机调试→联调。
由此可明确三点：(1) 不论简洁系统还是简单系统，调试都是从电源开头入手的；(2) 调试方法一般是先局部(单元电路)后整体，先静态后动态；(3)一般要经过测量→调整→再测量→再调整的反复过程；对于简单的电子系统，调试也是一个“系统集成”的过程。
在单元电路调试完成的基础上，可进行系统联调。
例如数据采集系统和掌握系统，一般由模拟电路、数字电路和微处理器电路构成，调试时常把这3部分电路分开调试，分别达到设计指标后，再加进接口电路进行联调。

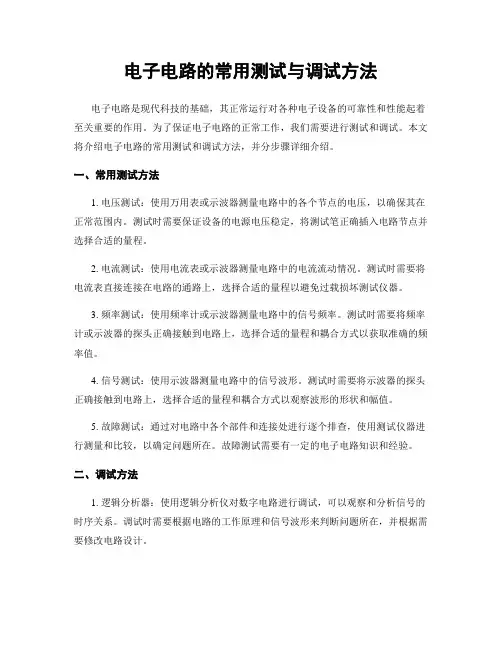

电子电路的常用测试与调试方法
电子电路的常用测试与调试方法电子电路是现代科技的基础，其正常运行对各种电子设备的可靠性和性能起着至关重要的作用。
为了保证电子电路的正常工作，我们需要进行测试和调试。
本文将介绍电子电路的常用测试和调试方法，并分步骤详细介绍。
一、常用测试方法1. 电压测试：使用万用表或示波器测量电路中的各个节点的电压，以确保其在正常范围内。
测试时需要保证设备的电源电压稳定，将测试笔正确插入电路节点并选择合适的量程。
2. 电流测试：使用电流表或示波器测量电路中的电流流动情况。
测试时需要将电流表直接连接在电路的通路上，选择合适的量程以避免过载损坏测试仪器。
3. 频率测试：使用频率计或示波器测量电路中的信号频率。
测试时需要将频率计或示波器的探头正确接触到电路上，选择合适的量程和耦合方式以获取准确的频率值。
4. 信号测试：使用示波器测量电路中的信号波形。
测试时需要将示波器的探头正确接触到电路上，选择合适的量程和耦合方式以观察波形的形状和幅值。
5. 故障测试：通过对电路中各个部件和连接处进行逐个排查，使用测试仪器进行测量和比较，以确定问题所在。
故障测试需要有一定的电子电路知识和经验。
二、调试方法1. 逻辑分析器：使用逻辑分析仪对数字电路进行调试，可以观察和分析信号的时序关系。
调试时需要根据电路的工作原理和信号波形来判断问题所在，并根据需要修改电路设计。
2. 频谱分析仪：使用频谱分析仪对混叠等问题进行调试，可以观察信号的频谱分布情况。
调试时需要将频谱分析仪与电路正确连接，并根据频谱分布情况来判断和解决问题。
3. 示波器：使用示波器对模拟电路进行调试，可以观察信号波形和电路的动态响应。
调试时需要根据电路的工作原理和信号波形来判断问题所在，并通过改变电路参数或元件来解决问题。
4. 特殊测试仪器：根据不同的电路类型和应用场景，还可以使用特殊的测试仪器进行调试，如频率计、信号发生器、电磁兼容测试仪等。
调试时需要根据具体情况选择合适的仪器，并正确使用。
电子电路设计常用调试方法与步骤
电压测量法
总结词
通过测量电子电路中关键点的电压值，判断电路是否正常工作。
详细描述
电压测量法是常用的调试方法之一，通过使用万用表测量电子电路中关键点的电压值，与正常值进行比较，判断 电路是否正常工作。这种方法可以帮助定位电源故障、元件损坏等问题。
电阻测量法
总结词
通过测量电子电路中元件的电阻值，判断元件是否正常工作 。
万用表
总结词
万用表是电子电路设计中常用的基本测 量工具，用于测量电压、电流和电阻等 参数。
VS
详细描述
万用表通过测量电子元件的电压、电流和 电阻值，帮助设计人员检查电路是否正常 工作。它具有操作简单、携带方便、测量 精度高等优点，是电子工程师必备的调试 工具之一。
示波器
总结词
示波器用于观察电子信号的波形，能够实时显示电路中的电压、电流等参数随时间变化 的情况。
信号干扰
信号干扰可能来源于电磁波、电源波动、接地不良等。
解决方案：采取屏蔽、滤波、隔离等措施，减少信号干扰对电路的影响，同时合 理布线，避免信号线与干扰源近距离接触。
时序问题
时序问题可能导致电路无法正常工作 ，如时钟信号不同步、数据传输延迟 等。
解决方案：检查电路中各元器件的时 序关系，确保时钟信号和数据传输的 同步性和稳定性。
详细描述
示波器通过捕获信号波形并显示在屏幕上，帮助设计人员分析信号的质量、幅度、频率 等参数，进而找出电路中的问题。示波器在调试高速数字电路和模拟电路中具有重要作
用。
逻辑分析仪
总结词
逻辑分析仪是一种用于分析数字信号的测量 工具，能够同时捕获多个数字信号线上的逻 辑状态。
详细描述
逻辑分析仪通过捕获数字信号的状态，帮助 设计人员分析数字电路的工作原理和时序关 系。它对于调试复杂的数字系统，如微处理 器、数字信号处理器等具有重要作用。
电子技术实验电路调试和常见故障的分析与检查
电子技术实验电路调试和常见故障的分析与检查由于电子技术实验中电路和故障情况较为复杂，所以本节主要介绍电子电路的调试与故障分析检查，电工技术实验中的有关问题将在各实验中介绍。
1.4.1 电子技术实验电路调试1. 调试前的准备实验电路接线完毕后，首先必须做好以下检查工作，才能通电调试。
（1）检查接线一般可直接对照电路原理图进行查线，按一定程序逐一检查；如果电路中布线较多，则可以以元器件（如运放、数字集成电路、三极管等）为中心，依次检查其引脚的有关连线，这种方法不仅可查出错线或少接的线，还容易查出多余的线。
为确保连线的正确，对已查过的线通常应在电路图上标出，并用万用表电阻档对接线作连通检查，这样可以同时发现接触不良的地方。
（2）检查元器件安装情况重点要检查二极管、三极管、集成器件、电解电容等外引线与极性有否接错，元器件外引线之间有无短路。
这里必须注意，在连线前要对元器件进行筛选，对其中不符合要求的元器件予以剔除。
（3）检查电源供电（包括极性）及信号源连线是否正确；检查电源输入端与公共接地端之间是否存在短路。
若电路经以上各项检查，确认无误后，才可通电调试。
所谓电子电路的调试，是以达到电路设计指标为目的而进行的一系列测量、调整、再测量、再调整的反复进行过程。
（1）先分调后总调调试往往采用先分调后总调（联调）的方法。
任何复杂电路都是由一些单元电路组成的，分调是按信号流程，逐级调整各单元电路，使其满足设计要求，而总调则是在分步完成各单元电路调试的基础上，逐步扩大调试范围，对其总体特性进行调试，最后完成整机调试，从而达到总体设计目标。
（2）静态调试和动态调试电子电路的一个重要特点是交直流并存，直流是电路工作的基础，因此电子电路有静态和动态调试之分。
静态调试一般是指在没有外加信号的条件下（通常将电路信号输入端接地，以防干扰）所进行的直流测试和调整过程。
例如对模拟电子电路，此过程应包括测量直流参数、静态工作点等，在放大电路实验中调整工作点使晶体管工作在线性区；对数字电路，其静态测试是测各输入端和输出端的高低电平值及逻辑关系等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字电子电路的调试方法与技术
对于数字电路的调试，检查电路是不是可以正常的运行，有没有符合最初所设计的要求以及功能是其最主要的目的，同时还要通过一定的调整，确保电路的功能最终能够满足设计的要求。
对于数字电路的调试一般情况下需要遵照普通电子电路的“先静态、后动态”的原则。
经过对电路的调试，能够发现并纠正最初设计中的缺点以及安装过程中的不足，之后采取一定的方法进行改进，确保数字电子电路能够实现最初的技术目标。
1 数字电子电路常用的调试措施
1.1 通电之前的检查
在电路所有的连线连接完成之后，对其进行检查，在通电之前，应该首先仔细检查线路有没有正确地连接，看看有没有多线、错线或者少线。
其中，多线大多是由于对接线进行修改的时候没有去掉原有的旧线，亦或是接线的时候把引脚看错导致的，实验的过程中时有发生，但是在检查的时候却很难发现，所以在调试的时候大多数的人会误认为电路所产生的问题是其他原因引起的。
为防止判断出现失误，经常使用两种检查线路的方法：首先，把实际的接线与电路的原理图进行对照，根据每个元器件的引脚连线来检查接线是否正确；其次，根据所设计的电路图来对连接的线路进行逐一的对应检查，该法不但能够检查出是否错线以及少线，也可查出有无多线。
1.2 通电之后进行观察
首先对电源电压进行准确的测量，然后把这一电压加入到数字电路当中，需要注意的是不要接入信号源。
在接通电源以后，首先要做的就是观察是否有异常现象发生，而不是急于对结果进行观察以及对数据进行测量。
所谓的异常现象主要包括：有无异味、冒烟，电源有无短路，元件有没有发热等等。
如果有异常的现象发生，必须及时关闭电源，等到将故障排除之后才能再通电。
然后，需要进行的工作是
测量各元件的电压，以确保元器件能够正常工作。
1.3 分块调试
所谓调试主要包含两方面，即测试以及调整。
测试指的是在连接好线路后测量电路中的各个参数及其工作情况，而调整指的是在测试的条件下，修正电路的各项参数，确保其能够达到设计的要求。
为了确保测试能够顺利开展，在设计电路图的时候就应当在各点标出相应的电位值、波形及其他的相关数据。
对于测试来说，主要采用的方法有两种：首先，对于简单的电路或者定型产品来说，在安装完全部集成电路之后，适宜进行一次性的调试。
其次，就是一般安装一边调试的方式，即把比较复杂的电路，依照原理图上的功能进行分块的安装以及调试，然后慢慢地增加安装以及调试的区域，最终实现对整机的安装以及调试，也就是我们常说的分块调试。
运用这一方式可及时发现问题，因此也比较常用，特别是对新设计的电路。
分块调试包括静态调试和动态调试。
1.3.1 静态调试
所谓静态调试，指的是在不加外信号的情况下，对电路中各点的电位进行测试以及调整，比如电压比较电路和A/D转换电路的参考电压，运算放大器的零点误差调整，利用静态测试，对于已经出现损伤的元器件可及时发现，尽快地对其工作情况进行判断，然后利用对电路的参数进行调整来确保电路的工作情况满足最初的设计需求。
1.3.2 动态调试
动态调试一般在静态调试的基础上来实行。
所谓动态调试指的是电路在加入了外信号或者上一级的输出信号的情况下的工作情况。
2 对数字电子电路进行调试的过程中需要注意的问题
在对电路进行调试以前，要对所采用的仪器足够的熟悉，包括其使用方式，在使用测量仪器以前，应当对仪器及其各个部件进行认真检查，防止因测量仪器使用不正确或者其部件的故障而产生判断失误。
所选的测量仪器的输入阻抗应当远远大于所测电路的等效输入阻抗。
这是因为仪器等效阻抗的分流作用会对电路的工作情况造成影
响，引起测量出现误差甚至错误。
在对数字电子电路进行调试的时候，相关人员应当重视调试工作，正确的进行判断。
在出现故障的时候，要仔细的查找产生故障的原因，并认真分析，正确判断。
在碰到不好解决的故障的时候，不要盲目的对线路进行拆卸，认为重新安装就可防止故障。
这是由于某些故障并不是通过重新安装就能解决。
还有，可能在重新连接线路之后还是不能找到产生故障的原因，那么就浪费了一次分析以及解决问题的机会。
在对数字电子电路进行调试时，安全问题不容忽视，不管是接线、拆线还是仪器仪表的连接，都应当在断电的条件下实施。
此外，还要特别注意仪器仪表的量程，尽量避免安全事故产生。
3 结束语
总而言之，电子设备的重要环节就是对电子电路的调试，其在生产实践以及社会生活当中具有非常重要的地位，它能够使电路运行的安全性以及可靠性得以实现。
所以说，应当非常重视对于电子电路的调试，来确保电子设备的正常运行。
