ZNX-380蒸发式冷凝器参数表
蒸发器技术参数
蒸发器技术参数如下：
* 制冷量：蒸发器的制冷量是指单位时间内可以冷却的冷量，通常以kW为单位。
蒸发器的制冷量可以根据实际应用需求进行选择。
* 制冷剂容量：蒸发器可以容纳的制冷剂容量，通常以kg或gpm为单位。
制冷剂容量取决于系统的设计要求，以确保系统能够高效运行。
* 换热面积：蒸发器中的换热面积直接影响其冷却效率。
换热面积的大小可以根据实际需求进行选择，以确保系统能够满足应用要求。
* 结构形式：蒸发器有多种结构形式，如壳管式、板式和满液式等。
不同的结构形式具有不同的优点和缺点，需要根据实际应用需求进行选择。
* 传热系数：蒸发器的传热系数是其性能的重要指标，它取决于蒸发器的结构、材料和制冷剂的性质等因素。
传热系数越高，蒸发器的性能越好。
* 噪音等级：蒸发器的噪音等级是衡量其运行声音大小的重要指标。
噪音等级通常以分贝（dB）为单位进行测量。
* 能耗：蒸发器的能耗是指其运行过程中所消耗的能源，包括电力和制冷剂等成本。
蒸发器的能耗取决于其结构和设计，以及系统的整体配置。
* 维护要求：蒸发器的维护要求是指其需要进行的定期维护和检修的频率和难度。
不同的蒸发器结构和工作原理不同，因此维护要求也不同。
总之，蒸发器技术参数包括制冷量、制冷剂容量、换热面积、结构形式、传热系数、噪音等级、能耗和维护要求等多个方面，需要根据实际应用需求进行选择和配置。
同时，选择高质量的蒸发器对于确保系统的高效运行和延长其使用寿命至关重要。
蒸发器冷凝器选型参数.doc
选型参数计算表蒸发器简易选型 ( 仅供参考)压缩机输RT 104kcal/h 输入功率制冷量 KW 蒸发器片数 ( 冷冻水进 12°出 7°)入功率备注（kW）(COP3.33)（Hp)EATB25 EATB55 EATB85小1 0.62 0.124 0.65 2.17 16 2°蒸发1 0.7 0.22 0.75 2.5 18 2°蒸发1.5 1.05 0.33 1.13 3.76 22 2°蒸发2 1.4 0.43 1.50 5 26 2°蒸发3 2.1 0.65 2.25 7.5 34 18 2°蒸发4 2.8 0.86 3.00 10 44 22 2°蒸发5 3.5 1.1 3.75 12.5 54 26 2°蒸发6 4.2 1.29 4.50 15 30 2°蒸发7 5 1.5 5.25 17.5 32 2°蒸发8 5.7 1.7 6.00 20 36 2°蒸发9 6.4 1.9 6.75 22.5 40 2°蒸发10 7.1 2.1 7.50 25 46 2°蒸发11 7.9 2.4 8.25 27.5 50 2°蒸发12 8.5 2.6 9.00 30 56 36 2°蒸发13 9.4 2.8 9.75 32.5 60 40 2°蒸发14 10 3 10.50 35 64 42 2°蒸发15 11 3.26 11.25 37.5 70 46 2°蒸发16 11.3 3.44 12.00 40 74 48 2°蒸发17 12.2 3.7 12.75 42.5 78 52 2°蒸发18 12.7 3.87 13.50 45 84 56 2°蒸发19 13.6 4.13 14.25 47.5 60 2°蒸发20 14.2 4.3 15.00 50 64 2°蒸发21 15 4.5 15.75 52.5 68 2°蒸发22 15.6 4.7 16.50 55 74 2°蒸发23 16.5 5 17.25 57.5 80 2°蒸发24 17 5.16 18.00 60 84 2°蒸发25 18 5.6 18.25 62.5 90 2°蒸发26 20 6 19.00 65 98 2°蒸发选型参数计算表冷凝器简易选型一 ( 仅供参考)压缩机输104kcal/h 输入功率制冷量 KW×冷凝器片数( 进30°出 35°)备注入功率RT（kW） 1.25（Hp) EATB25 EATB55/50 EATB85 (COP3.33) 小1 0.62 0.124 0.65 2.70830625 10 40°冷凝1 0.7 0.22 0.75 3.125 12 40°冷凝2 1.4 0.43 1.50 6.25 20 40°冷凝3 2.1 0.65 2.25 9.375 28 40°冷凝4 2.8 0.86 3.00 12.5 36 40°冷凝5 3.5 1.1 3.75 15.625 46 20 40°冷凝6 4.2 1.29 4.50 18.75 54 22 40°冷凝7 5 1.5 5.25 21.875 62 26 40°冷凝8 5.7 1.7 6.00 25 30 40°冷凝9 6.4 1.9 6.75 28.125 32 40°冷凝10 7.1 2.1 7.50 31.25 36 40°冷凝11 7.9 2.4 8.25 34.375 40 40°冷凝12 8.5 2.6 9.00 37.5 42 40°冷凝13 9.4 2.8 9.75 40.625 46 40°冷凝14 10 3 10.50 43.75 48 40°冷凝15 11 3.26 11.25 46.875 52 40°冷凝16 11.3 3.44 12.00 50 56 40°冷凝17 12.2 3.7 12.75 53.125 58 40°冷凝18 12.7 3.87 13.50 56.25 62 40°冷凝19 13.6 4.13 14.25 59.375 66 40 40°冷凝20 14.2 4.3 15.00 62.5 68 42 40°冷凝21 15 4.5 15.75 65.625 72 44 40°冷凝22 15.6 4.7 16.50 68.75 74 46 40°冷凝23 16.5 5 17.25 71.875 78 48 40°冷凝24 17 5.16 18.00 75 82 50 40°冷凝25 18 5.6 18.25 78.125 84 52 40°冷凝26 20 6 19.00 81.25 88 54 40°冷凝27 20.25 84.375 90 56 40°冷凝28 21.00 87.5 94 58 40°冷凝29 21.75 90.625 96 62 40°冷凝30 22.50 93.75 100 64 40°冷凝35 26.25 109.375 74 40°冷凝40 29.98 125 86 40°冷凝50 37.47 156.25 108 40°冷凝60 44.96 187.5 130 40°冷凝选型参数计算表冷凝器简易选型二 ( 仅供参考)压缩机输104kcal/h 输入功率输入功率冷凝器片数( 进50°出 55°)备注入功率RT （ kW）×能（kW）（Hp) 效比 4.5 ×1.25 EATB25 EATB55/50 EATB85 (COP4.5) 小1 0.62 0.124 0.65 3.65625 18 60°冷凝1 0.7 0.22 0.75 4.21875 22 60°冷凝1.5 1.05 0.33 1.13 6.3563 26 60°冷凝2 1.4 0.43 1.50 8.4375 30 60°冷凝3 2.1 0.65 2.25 12.65625 42 20 60°冷凝4 2.8 0.86 3.00 16.875 54 26 60°冷凝5 3.5 1.1 3.75 21.09375 64 32 60°冷凝6 4.2 1.29 4.50 25.3125 74 38 60°冷凝7 5 1.5 5.25 29.53125 84 42 60°冷凝8 5.7 1.7 6.00 33.75 96 48 60°冷凝9 6.4 1.9 6.75 37.96875 54 60°冷凝10 7.1 2.1 7.50 42.1875 60 60°冷凝11 7.9 2.4 8.25 46.40625 66 60°冷凝12 8.5 2.6 9.00 50.625 72 42 60°冷凝13 9.4 2.8 9.75 54.84375 78 44 60°冷凝14 10 3 10.50 59.0625 82 48 60°冷凝15 11 3.26 11.25 63.28125 88 52 60°冷凝16 11.3 3.44 12.00 67.5 94 56 60°冷凝17 12.2 3.7 12.75 71.71875 100 62 60°冷凝18 12.7 3.87 13.50 75.9375 68 60°冷凝19 13.6 4.13 14.25 80.15625 72 60°冷凝20 14.2 4.3 15.00 84.375 76 60°冷凝21 15 4.5 15.75 88.59375 82 60°冷凝22 15.6 4.7 16.50 92.8125 86 60°冷凝23 16.5 5 17.25 97.03125 92 60°冷凝24 17 5.16 18.00 101.25 98 60°冷凝25 18 5.6 18.25 102.65625 104 60°冷凝26 20 6 19.00 106.875 110 60°冷凝27 20.25 113.90625 116 60°冷凝28 21.00 118.125 122 60°冷凝29 21.75 122.34375 130 60°冷凝30 22.50 126.5625 140 60°冷凝。
蒸发式冷凝器热力性能计算说明书
蒸发式冷凝器校核计算说明书蒸发式冷凝器热力性能计算，首先应了解以下参数，主要包括环境参数（大气压，干球温度，湿球温度）、工质类型，冷凝介质冷凝温度，冷凝负荷。
计算冷凝器的传热面积，通风量，循环水量，补充水量等方面参数的确定。
1、冷凝负荷：即冷凝器的总排热量，它与冷凝温度tL 和环境的湿球温度tS 有关，它们间的关系为：∑QL=QLg ·m 式中、 m ——校正系数； QLg ——冷凝器的排热量；∑QL ——冷凝器的总排热量。
在产品规格表上选择合适的蒸发式冷凝器时，应选蒸发式冷凝器排热量等于或大于总排热量的设备。
校正系数m 与冷凝温度tL 。
湿球温度tS 间的关系见图1和图2。
图1—蒸汽式冷凝器校正系数m=f(制冷剂、t 1、t 2)图2QL g —对压缩式机组，一般取机组制冷量的1.3倍。
2、环境参数确定：蒸发式冷凝器的排热量与当地环境的干、湿球温度有关，其中，特别是湿球温度tS 的影响更为显著，通常采用“工业企业通风和空气调节设计规范”中夏季空调室外计算干、湿球温度数值。
冷凝温度建议计算时选用 t L =t S +（10～15）℃3、冷凝器的传热面积计算：蒸发式冷凝器是依靠盘管外的冷却水部分蒸发时吸收的蒸发潜热来带走制冷剂气体冷凝为液体时放出的冷凝热量。
因此它的热力计算比较复杂，除了传热过程外，还同时伴随有传质过程。
对于传热过程：q F =Kw （t L -t m ）=FwQL ∑式中q F——单位面积热负荷；Kw ——传热系数； t m ——水膜平均温度； Fw ——传热面积。
Kw=∑++wn αλδα111式中 n α——制冷剂蒸气冷凝时的放热系数；∑λδ——管外表面的污垢热阻；w α——管外表面水膜层的放热系数。
制冷剂蒸气冷凝时的放热系数，可根据努谢尔特的膜层凝结理论，近似按下列公式计算：n α=0.683 b r 0.25（d n ·△t ）-0.25 式中 b, r ——制冷剂的物性系数；d n ——管内径；△t ——冷凝液膜层的温差。

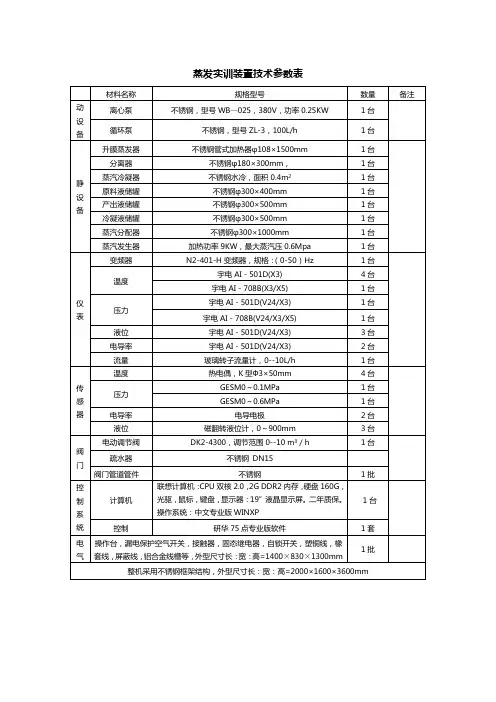

蒸发实训装置
1台
压力
宇电AI－501D(V24/X3)
1台
宇电AI－708B(V24/X3/X5)
1台
液位
宇电AI－501D(V24/X3)
3台
电导率
宇电AI－501D(V24/X3)
2台
流量
玻璃转子流量计，0--10L/h
1台
传
感
器
温度
热电偶，K型Ф3×50mm
4台
压力
GESM0～0.1MPa
1台
GESM0～0.6MPa
1台
电导率
电导电极
2台
液位
磁翻转液位计，0～900mm
3台
阀
门
电动调节阀
DK2-4300，调节范围0--10 m3／h
1台
疏水器
不锈钢 DN15
阀门管道管件
不锈钢
1批
控制系统
计算机
联想计算机：CPU双核2.0，2GDDR2内存，硬盘160G，光驱，鼠标，键盘，显示器：19”液晶显示屏。二年质保。
不锈钢φ300×400mm
1台
产出液储罐
不锈钢φ300×500mm
1台
冷凝液储罐
不锈钢φ300×500mm
1台
蒸汽分配器
不锈钢φ300×1000mm
1台
蒸汽发生器
加热功率9KW，最大蒸汽压0.6Mpa
1台
仪 表
变频器
N2-401-H变频器，规格：（0-50）Hz
1台
温度
宇电AI－501D(X3)
4台
4、主要阀门的位置、类型、构造、工作原理、正常操作及维护；
5、温度、流量、液位、电导率、压力传感器的测量原理；温度、压力、液位、电导率显示仪表及温度控制仪表的正常使用。
蒸发器技术参数
蒸发器技术参数
摘要：
1.蒸发器技术参数概述
2.蒸发器技术参数的具体内容
3.蒸发器技术参数的应用和影响
正文：
一、蒸发器技术参数概述
蒸发器是一种将液态物质通过加热转变为气态的设备，被广泛应用于化工、制冷、医药等领域。
蒸发器技术参数则是描述蒸发器性能和特性的数据和指标，这些参数对于蒸发器的设计和使用至关重要。
二、蒸发器技术参数的具体内容
蒸发器技术参数主要包括以下几个方面：
1.蒸发能力：蒸发器在单位时间内能够蒸发的液态物质的量，通常用质量/小时或立方米/小时表示。
2.蒸发温度：蒸发器内液态物质转变为气态的温度。
3.蒸发压力：蒸发器内气态物质的压力。
4.热效率：蒸发器所消耗的热量与蒸发量之比，是衡量蒸发器能源利用效率的重要参数。
5.传热系数：蒸发器内液态物质与气态物质之间的传热系数，是影响蒸发器传热效果的重要因素。
6.材质和工作环境：蒸发器的材质以及其能够在哪种工作环境下工作，例
如温度、压力等。
三、蒸发器技术参数的应用和影响
蒸发器技术参数在设计和选择蒸发器时起到重要的参考作用。
比如，根据生产工艺的要求，需要选择蒸发能力大、蒸发温度低、蒸发压力高的蒸发器。
同时，蒸发器的热效率和传热系数也是影响设备运行效率和能源消耗的关键因素。
此外，蒸发器的材质和工作环境也会影响到设备的使用寿命和安全性。
图6蒸发式冷凝器示意图
学习情景3:制冷系统设备
（三）蒸发式冷凝器 蒸发式冷凝器是以水和空气作为冷却介质。它是利用冷却水喷淋时蒸发 吸热，吸收高压制冷剂蒸气的热量，同时利用轴流风机使空气由下而上 通过蛇形管使管内制冷剂气体冷凝为液体。 根据蒸发冷凝器中轴流风机安装的位置不同可分为吸入式和压送式，其 构造见图5-6（a）、（b），它是由换热盘管、景3:制冷系统设备
任务3.1冷凝器
2、冷凝器的热负荷ΦK 冷凝器的热负荷是指制冷剂在冷凝器中放给冷却水（或空气） 的热量。如果忽略掉压缩机和排气管表面散失的热量，那么， 高压制冷剂蒸气在冷凝器中所放给冷却水（或空气）的热量 应等于制冷剂在蒸发器中吸收被冷却物体的热量（制冷量 ΦO ），再加上低压制冷剂蒸气在压缩机中压缩成高压制冷剂 蒸气所消耗的功转化成热量。这样，冷凝器的热负荷为 ΦK =Φo+ Pi （5-3） 由于压缩机的指示功率Pi与制冷量有关，因此上式也可简化为 ΦK = φΦo （5-4） 式中φ——冷凝负荷系数。它与冷凝温度tk、蒸发温度to、制冷 剂种类等因素有关。蒸发温度愈低，冷凝温度愈高，φ值就愈 大。φ值可由图5-7、5-8和图5-9查得；也可由制冷工程设计 手册中查得。
制冷技术及设备
学习情景3:制冷系统设备
任务3.1冷凝器
1、立式壳管式冷凝器 这种冷凝器的构造如图5-1所示，其外壳是由钢板卷 焊而成的大圆筒，上下两端各焊一块多孔管板，板上 用胀管法或焊接法固定着许多无缝钢管。冷凝器顶部 装有配水箱，箱内设有均水板。冷却水自顶部进入水 箱后，被均匀地分配到各个管口，每根钢管
学习情景3:制冷系统设备
任务3.1冷凝器
一、冷凝器的种类、构造和工作原理 冷凝器的作用是将压缩机排出的高温高压制冷剂蒸气的 热量传递给冷却介质（空气或水）后冷凝为高压液体，以 达到制冷循环的目的。 冷凝器按其冷却介质的不同，可分为水冷式、空冷式 （风冷式）、水-空气冷却式三类。 （一）水冷式冷凝器 这一类冷凝器是以水作为冷却介质，常用的冷却水有江 水、河水、自来水等。冷却水可以一次流过冷凝器，也可 以经过冷却塔冷却后再循环使用。 常用的水冷式冷凝器有立式壳管式冷凝器、卧式壳管式 冷凝器和套管式冷凝器等，现分别介绍如下。
蒸发式冷凝器
感谢观看
说明
因冷却水大多数含有钙、镁离子和酸式碳酸盐。当冷却水流经金属表面时，有碳酸盐的生成。另外，溶解在 冷却水中的氧还会造成金属腐蚀，形成铁锈。由于锈垢的产生，换热效果下降。严重时不得不在壳体外喷淋冷却 水，结垢严重时会堵塞管子，使换热效果失去作用。研究的数据显示水垢沉积物对热传输的损失影响巨大，随着 沉积物的增加会造成能源费用的加大。即使很薄的一层水垢就要增加设备中结垢部分40%以上的运行费用。保持 冷却通道中不含矿物沉积物可以很好的提高功效、节约能源、延长设备的使用寿命，同时节约生产时间和费用。 长期以来传统的清洗方式如机械方法（刮、刷）、高压水、化学清洗(酸洗)等在对设备清洗时出现很多问题：不 能彻底清除水垢等沉积物，酸液对设备造成腐蚀形成漏洞，残留的酸对材质产生二次腐蚀或垢下腐蚀，最终导致 更换设备，此外，清洗废液有毒，需要大量资金进行废水处理。
2、先进的大水量喷淋装置，可淋水最大限度地包容管壁，提高换热系数，本装置结构先进，无堵塞现象的特 性，减少表面结垢，提高设备使用效率。
3、箱体采用进口或国产ST102优质超级镀锌板，可选静电喷塑工艺，集水槽可选用304不锈钢板。
高效冷凝盘管
盘管采用优质高效导热材料制成的无缝椭圆钢管，逐步加工而成。排管顺气流方向交叉排列紧凑，相同的容 积内可增大换热面积，排管间距大，在同等气流条件下，增加管间容纳的水量，增大水膜厚度，增强了导热面积。 冷凝排管根据制冷剂流向倾斜一定的角度，便于制冷剂液体流出。在精心制作的过程中，经过3次2.SMPa气密试 验，确保无泄漏。冷凝盘管及其配件又经过高温热浸锌处理，其锌层厚度高于 0.05mm以上，具备了优良的防腐 蚀能力，可延长极大的使用寿命。
蒸发器冷凝器选型参数
EATB25EATB55EATB85小10.620.1240.65 2.17162°蒸发10.70.220.75 2.5182°蒸发1.5 1.050.33 1.13 3.76222°蒸发2 1.40.43 1.505262°蒸发3 2.10.65 2.257.534182°蒸发4 2.80.86 3.001044222°蒸发5 3.5 1.1 3.7512.554262°蒸发6 4.2 1.29 4.5015302°蒸发75 1.5 5.2517.5322°蒸发8 5.7 1.7 6.0020362°蒸发9 6.4 1.9 6.7522.5402°蒸发107.1 2.17.5025462°蒸发117.9 2.48.2527.5502°蒸发128.5 2.69.003056362°蒸发139.4 2.89.7532.560402°蒸发1410310.503564422°蒸发1511 3.2611.2537.570462°蒸发1611.3 3.4412.004074482°蒸发1712.2 3.712.7542.578522°蒸发1812.7 3.8713.504584562°蒸发1913.6 4.1314.2547.5602°蒸发2014.2 4.315.0050642°蒸发2115 4.515.7552.5682°蒸发2215.6 4.716.5055742°蒸发2316.5517.2557.5802°蒸发2417 5.1618.0060842°蒸发2518 5.618.2562.5902°蒸发2620619.0065982°蒸发选型参数计算表选型参数计算表蒸发器片数(冷冻水进12°出7°)压缩机输入功率（Hp)RT 104kcal/h 输入功率（kW）备注蒸发器简易选型(仅供参考)制冷量KW (COP3.33)备注EATB25EATB55/50EATB85(COP3.33)小10.620.1240.652.708306251040°冷凝10.70.220.75 3.1251240°冷凝2 1.40.43 1.50 6.252040°冷凝3 2.10.65 2.259.3752840°冷凝4 2.80.86 3.0012.53640°冷凝5 3.5 1.1 3.7515.625462040°冷凝6 4.2 1.29 4.5018.75542240°冷凝75 1.5 5.2521.875622640°冷凝8 5.7 1.7 6.00253040°冷凝9 6.4 1.9 6.7528.1253240°冷凝107.1 2.17.5031.253640°冷凝117.9 2.48.2534.3754040°冷凝128.5 2.69.0037.54240°冷凝139.4 2.89.7540.6254640°冷凝1410310.5043.754840°冷凝1511 3.2611.2546.8755240°冷凝1611.3 3.4412.00505640°冷凝1712.2 3.712.7553.1255840°冷凝1812.7 3.8713.5056.256240°冷凝1913.6 4.1314.2559.375664040°冷凝2014.2 4.315.0062.5684240°冷凝2115 4.515.7565.625724440°冷凝2215.6 4.716.5068.75744640°冷凝2316.5517.2571.875784840°冷凝2417 5.1618.0075825040°冷凝2518 5.618.2578.125845240°冷凝2620619.0081.25885440°冷凝2720.2584.375905640°冷凝2821.0087.5945840°冷凝2921.7590.625966240°冷凝3022.5093.751006440°冷凝3526.25109.3757440°冷凝4029.981258640°冷凝5037.47156.2510840°冷凝6044.96187.513040°冷凝RT 104kcal/h输入功率（kW）制冷量KW×1.25冷凝器片数 (进30°出35°)冷凝器简易选型一(仅供参考)压缩机输入功率（Hp)选型参数计算表冷凝器简易选型二(仅供参考)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蒸发式冷凝器的型号
ZNX-380
在湿球温度26℃、冷凝温度36℃
设定工况下的总换热量
380KW
蒸发式冷凝器配置的总电机功率
5.5KW
蒸发式冷凝器外型尺寸（长×宽×高）
1850×2410×4225
运行重量
3800Kg
氨充注量
41Kg
水泵
生产厂家
南方泵业
型号
WLT65-5/1.1
数量
1
单台水泵的流量
55m3/h
电机功率
1.1KW
风机
生产厂家
浙江明新风机有限公司
型号
DLZF-12＃
数量
1台
单台风机的风量
65000 m3/h
电机功率
4KW
安全防护等级、结构特点
直联式轴流风机，防护等级为IP55，风叶采用高强度玻璃纤维。
换热管
结构
盘管
特点
整体热浸锌
管径
φ25mm
机体外壳
材质
镀铝锌钢板
型号
AZ150
厚度
2mm
水处Βιβλιοθήκη 理生产厂家上海安得利给水有限公司
规格型号
ADL-5W
蒸发式冷凝器正常运行时的水质要求
符合GB1576-2001《工业锅炉水质》
