起重机械基讲义本知识

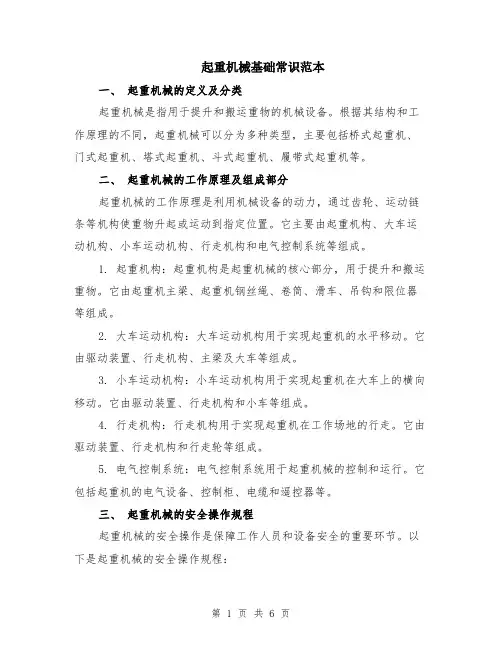

起重机械基础常识范本（2篇）
起重机械基础常识范本一、起重机械的定义及分类起重机械是指用于提升和搬运重物的机械设备。
根据其结构和工作原理的不同，起重机械可以分为多种类型，主要包括桥式起重机、门式起重机、塔式起重机、斗式起重机、履带式起重机等。
二、起重机械的工作原理及组成部分起重机械的工作原理是利用机械设备的动力，通过齿轮、运动链条等机构使重物升起或运动到指定位置。
它主要由起重机构、大车运动机构、小车运动机构、行走机构和电气控制系统等组成。
1. 起重机构：起重机构是起重机械的核心部分，用于提升和搬运重物。
它由起重机主梁、起重机钢丝绳、卷筒、滑车、吊钩和限位器等组成。
2. 大车运动机构：大车运动机构用于实现起重机的水平移动。
它由驱动装置、行走机构、主梁及大车等组成。
3. 小车运动机构：小车运动机构用于实现起重机在大车上的横向移动。
它由驱动装置、行走机构和小车等组成。
4. 行走机构：行走机构用于实现起重机在工作场地的行走。
它由驱动装置、行走机构和行走轮等组成。
5. 电气控制系统：电气控制系统用于起重机械的控制和运行。
它包括起重机的电气设备、控制柜、电缆和遥控器等。
三、起重机械的安全操作规程起重机械的安全操作是保障工作人员和设备安全的重要环节。
以下是起重机械的安全操作规程：1. 操作前确认：在操作起重机械之前，必须进行设备检查，确认各部件正常运转，如有异常情况必须及时报修。
2. 操作规范：操作人员必须按照操作规范进行操作，禁止违章作业，如超载、超限、长时间连续工作等。
3. 技术要求：操作人员必须熟悉起重机械的技术要求和使用方法，尤其是起重机的吊钩、钢丝绳、限位器等工作原理和保养方法。
4. 安全防护：操作人员必须佩戴符合要求的个人防护用具，如安全帽、安全鞋、安全带等，以确保人身安全。
5. 报警处理：如发现起重机械有异常情况或故障，操作人员必须及时停止操作，并及时报告相关人员。
四、起重机械的维护保养起重机械的维护保养是保障其正常运行和使用寿命的重要环节。
起重机械基本知识课件
作在时间方面的繁忙程度和在吊重方面满载程度的参数。 A1~A3—轻; A4~A5—中; A6~A7—重; A8—特重
8
1、吊具。
最常用的是吊钩，其余还有起重电磁铁、真空吸盘、 抓头（+重物重量≤额载）；另外还有集装箱专用吊具。
④
金属结构=起重臂+回转平台+车架+支腿
⑤
电气设备=电动机+控制电器
⑥ 附图片
21
起重机法定检验简介
1. 法律法规依据 2. 安全技术规范依据 3. 三种常用检验方法
23
1、法律法规依据
• 《特种设备安全监察条例》——国务院373号令； • 《起重机械安全监察规定》——国家质检总局92号令。
2、安全技术规范依据
起 重 机 械 基 本 知 识
Contents目 录
• 第一章 起重机械概述 • 第二章 起重机的主要零部件 • 第三章 起重机安全装置 • 第四章 起重机常用类别简介（附图片）
• 第五章 起重机法定检验简介
2
第一章 起重机械概述
1. 概念（条例） 2. 特点及趋势 3. 分类及参数
3
2、特点及趋势
④
金属机构=起重臂+平衡臂+塔身
⑤
电气设备=电动机+控制电器
⑥ 附图片
20
3、流动式起重机
① 特点：是臂架型起重机中无轨运行的起重设备，依靠自 己的发动机行驶，转移作业场地不需要拆卸和安装。
② 构造，流动式起重机由工作机构、金属结构、电气设备 组成。
③
工作机构=起升+变幅+回转+伸缩+支腿+运行机构
(完整PPT)起重机械基础知识
1.2.2臂架类型起重机
臂架类型起重机的结构特点是，都有一个悬伸、可旋转的臂 架作为主要受力构件。其工作机构除了起升机构外，通常还有 旋转机构和变幅机构，通过起升机构、变幅机构、旋转机构和 运行机构等四大机构的组合运动，可以实现在圆形或长圆形空 间的装卸作业。例如，流动式起重机（汽车起重机、轮胎起重 机、履带起重机）、塔式起重机、门座起重机等。
•
起重机在许多重要国民经济部门得到广泛使用，
成为现代物流和制造业组织生产的基础装备之一。起重机
今后发展的方向是进一步增大起重性能，向大型化发展，
扩大作业范围；增加科技含量，实现机电一体化，提高计
算机技术应用水平；增强安全可靠性和作业的舒适性。
1.3升降机
• 建筑工地、高层建筑物等载人或载物升降的机械设备。由 动力机和用钢丝绳吊着的箱状装置、料车或平台构成，多 用电做动力。
• 除了按构造类型分类外，起重机还可以按行驶性能分为有轨 运行起重机和无轨运行起重机。有轨运行起重机装有车轮，可 以在铺设的轨道上在有限范围内工作，例如，各种桥架类型起 重机、塔式起重机、门座起重机等。无轨运行起重机的运行装 置配备橡胶轮胎或履带，常见的各种流动式起重机，它们机动 性好，可以在各种路面上长距离行驶，灵活转换作业场地。
• 起重机是以间歇、重复的工作方式，通过起重吊钩或其 他吊具起升、下降，或升降与运移物料的机械设备，它在 搬运物料时，经历上料、运送、卸料及返回原处的过程， 工作范围大，危险因素很多，因而要求的安全程度较高。
起重机械的基本知识讲义
• 第一百零一条 使用单位应当制定起重机的 事故应急措施和救援预案。起重机的安全 管理人员应当经常对设备使用状况进行检 查，发现问题立即处理。
【】本条是关于起重机事故应急措施和救援 预案的规定。
• 第一百零二条 起重机操作人员（司机）在 操作过程中发现事故隐患或者其他不安全 因素时，应当立即停机并且向现场安全管 理人员和有关负责人报告。
工作循环总数之比
循环次数
起重机在每次使用期间 工作循环的次数。
不经常使用 经常清闲地使用 经常中等地使用 不经常繁忙地使用
繁忙地使用
循环总数
起重机在规定使用寿命期间 所有循环次数的总和。
• ⑴利用等级:根据循环总数的不同，分成10个
利用等级U0～U9。如下表所示。
起重机利用等级（规定使用寿命时间内）
安全技术知识
第三章 起重机的安全防护装置 第四章 桥式起重机的安全技术
知识
第一章 起重机械的基本知识
第一节 起重机械的定义及分类
1、定义：起重机械是以间歇、重复的工作方式， 通过吊钩或其它吊具来起升、下降，或者升降与 水平运移物料设备。
2、分类：国务院373号令《起重机械安全监察条 例》规定的起重设备：用于垂直升降或垂直升降并 水平移动的机电设备，其范围规定为额定起重量大 于或等于0.5T的升降机；额定起重量大于或者等于 1T，且提升高度大于或者等于2M的起重机和承重形 式固定的电动葫芦。（见2面图1-1）
纳入国家监管 范围的起重设备
起重设备
是以间歇、重复的工作 方式，通过吊钩或其
它吊具来起升、下 降，或者升降与水平
运移物料设备。
升降机
额定起重量大于 或等于0.5T的
塔式起重机基础知识及安全规程培训教材
• 同时规定： • 对采用蜗杆传动的小车牵引机构也必须安装制动器，不允
许紧紧依靠蜗杆的自锁性能来制停。
• 另外对于最大运行速度超过40m/min的小车变幅机构，
为了防止载重小车和吊重在停止变幅后因惯性或吊臂倾斜 而继续向外滑行，造成事故，还规定：
• 应设有慢速挡，在小车向外运行至起重力矩达到额定值的
塔式起重机基础知识及安全规程 培训讲义
第一章 塔式起重机的基础知识
• 第一节 塔式起重机的分类及特点 • 塔式起重机属于全回转臂架型起重机，其最明显的特征是
具有一个直立的塔身，并在塔身安装有可回转和变幅起重 臂。塔式起重机根据其使用功能和结构型式的不同，可以 分为很多类型和品种。主要可以按以下几种方式分类。
• 第二节 塔式起重机的基本结构
•
塔机一般由工作机构，金属结构和电气及控制系统三大部分组成。
• 1.工作机构
• 1.1 起升机构
• 起升机构是塔机最主要的工作机构，是实现重物垂直运动的工作装置。起升
机构主要由起升卷扬机及钢丝绳、滑轮组和吊钩组成。
• 塔机的起升高度大，特别是自升式塔机其起升高度可达百米以上。为了提高
可以获得较大的起升高度，但幅度利用率低，吊重物不能实现水平移动，
有的不能带载变幅。
• 3．2小车变幅式
• 载重小车沿塔机水平起重臂移动而改变幅度。它可以带载变幅，功率小、
变幅快。小车变幅的特点吊重可以水平移动，安装就位方便，变幅幅度利
用率高。但小车变幅时的水平臂工作时受弯，臂架结构复杂，自重大。
• 4．按自升方式分 • 当建筑物高度超过50m时，自立式塔机已不能满足施工要求，需要采用自
方向的移动，使塔机把吊重物的垂直运动扩大到沿起重臂的 一个平面，扩大了作业范围。
起重机械安全技术基础知识（3篇）
起重机械安全技术基础知识一、起重机械的分类起重机械是指用于提重物体的机械设备。
根据它们的结构和功能，起重机械可以分为多个不同的类型，包括桥式起重机、门式起重机、塔式起重机、履带起重机等。
这些不同类型的起重机械在工业、建筑、港口等领域广泛使用。
二、起重机械的工作原理起重机械的工作原理可以简单地描述为：通过电动机或液压系统提供动力，使起重机械的钢丝绳或链条产生拉力，以提升货物。
起重机械通常通过起重机械的钢丝绳或链条与被提升货物之间的接触来实现提升和放下的动作。
三、起重机械的结构起重机械通常由起重机械主体、起重机械的起升机构、起重机械的行走机构和起重机械的控制系统组成。
起重机械主体是起重机械的支撑和固定部分，起升机构是用于提升和放下货物的机构，行走机构是起重机械能够移动的机构，控制系统用于控制起重机械的操作。
四、起重机械的安全事项1. 操作前的准备工作操作起重机械之前，操作人员应该进行必要的准备工作。
这包括检查起重机械的工作状态和安全设备是否完好，确保使用的钢丝绳或链条没有损坏，调整好起重机械的起升高度和角度，清理起重机械周围的障碍物等。
2. 提升物体时的注意事项在提升物体时，操作人员应该确保货物的重量在起重机械的额定负荷范围之内。
同时，应该保持起重机械的平稳运行，避免突然的加速和减速。
提升物体的过程中，操作人员应该保持集中注意力，确保货物的稳定和安全。
3. 安全设备的使用起重机械通常配备有一些安全设备，例如重荷限位器、高度限位器、断电器等。
操作人员应该正确使用这些安全设备，确保起重机械的安全运行。
当出现异常情况时，操作人员应该及时停止起重机械的运行，并进行必要的维修和检查。
4. 人员的安全在操作起重机械时，操作人员应该注意自身的安全。
操作人员应该佩戴适当的安全帽、安全鞋和其他个人防护设备，避免站在提升物体的下方，避免接近起重机械的运动部件等。
同时，操作人员应该遵守相关安全规定，确保自己和他人的安全。
起重机基础知识讲义
起重机基础知识讲义一、课程说明：1)课时：60分钟2)课程目的：1、掌握桥式起重机基本原理2、掌握桥式起重机基本保养、维修3)受训对象：新入职员工二、课程大纲：：（一）起重机分类（二）桥式起重机1.定义2.分类3.主要结构（三）桥式起重机的主要技术参数（四）如何选择桥式起重机参数（五）桥式起重机的维护与保养（六）桥式起重机的检验规程及标准第一章起重机分类按用途分类：工业起重机、建筑业起重机等。
按结构形式分类：桥式起重机（包括冶金起重机）、门式起重机、装卸桥、缆索起重机、塔式起重机、门座起重机、汽车起重机、轮胎起重机、铁路起重机、履带起重机、浮式起重机、桅杆起重机、船用起重机等。
作为厂房车间内通常使用的是桥式起重机，下面主要介绍一下桥式起重机第二章桥式起重机1.桥式起重机的定义桥架两端通过运行装置，直接支承在高架轨道上的桥架型起重机桥式起重机通常称之为天车或桥吊，大家可以看一下这个图片。
2.桥式起重机的分类(1)按吊具和用途可分为：吊钩起重机、抓斗起重机、电磁起重机、防爆起重机、绝缘起重机、抓斗吊钩起重机、电磁吊钩起重机、三用起重机。
(2)按结构形式可分为：双梁起重机、单梁起重机、单梁电动葫芦、双梁电动葫芦、单梁悬挂起重机。
3.桥式起重机的主要结构主梁、端梁、小车、起升机构、大车行走机构、小车行走机构、控制系统第三章桥式起重机的主要技术参数1、工作级别：起重机工作级别A5 主钩：M5, 副钩：M42、额定起重量：桥吊允许起升货物的最大重量。
桥吊的额定起重量不包括吊钩、吊环等不可分的吊具重量，但包括抓斗、电磁吸盘、料罐以及盛钢桶等可分的吊具重量。
例：主钩额定起重量：50t 副钩额定起重量：20t桥架额定起重量：50t3、跨度：桥吊大车两端车轮踏面中心线之间的距离。
标准跨度一般为10.5m，13.5m，16.5m，19.5m，22.5m，25.5m，28.5m，31.5m。
4、轨顶标高：轨道顶面到车间地坪的高度5、起升高度：是指吊具的上下极限位置之间的距离。
起重机械安全基础知识模版
起重机械安全基础知识模版一、起重机械的定义和分类起重机械是指能够进行货物起升和搬运工作的机械设备。
根据不同的工作原理和结构特点，起重机械可以分为多种不同类型，如起重机、桥式起重机、塔式起重机、吊车、履带起重机等。
每种类型的起重机械都有其特定的使用场景和功能。
二、起重机械的安全负荷和额定工作负荷1. 安全负荷：起重机械的安全负荷指的是该机械在正常使用情况下所能承受的最大负荷。
安全负荷需要根据起重机械的设计和制造标准来确定，超过安全负荷的使用会导致机械的破坏和安全事故发生。
2. 额定工作负荷：起重机械的额定工作负荷是指该机械在正常工作条件下的最大工作负荷。
额定工作负荷是根据起重机械的设计和制造标准、工作环境和使用要求来确定的，超过额定工作负荷的使用也会导致机械的破坏和安全事故发生。
三、起重机械的基本构造和工作原理1. 基本构造：起重机械通常由吊臂、起重机构、行走机构和控制系统等部分组成。
吊臂是起重物体的支撑和移动的部分，起重机构用于起升和搬运货物，行走机构用于起重机械的移动和定位，控制系统用于操作和监控起重机械的工作状态。
2. 工作原理：起重机械通过起重机构提供的起重力矩来对物体进行起升和搬运。
起重机构通常由电动机、减速器、绳索、滑车、液压缸等部件组成。
电动机提供动力，通过减速器将电动机的高速转动转换成起重机构所需的低速大力矩。
绳索和滑车用于提升和放下物体，液压缸用于控制起重机械的运动。
四、起重机械的安全操作流程1. 提前准备：在使用起重机械之前，需要进行检查和准备工作。
包括检查起重机械的各项部件是否完好，是否有松动和磨损，是否有异常噪音和异味等。
还需要确认起重机械的安全负荷和额定工作负荷，并确保工作环境符合起重机械的使用要求。
2. 启动准备：在启动起重机械之前，需要进行一些必要的准备工作。
包括确认周围没有人员和障碍物，确保起重机械周围的安全区域被划定清楚。
还需要确认起重机械的操作台和控制系统功能正常，操作员需要熟悉起重机械的操作方法和注意事项。
第一章起重机械基本知识
起 重
任务，如：千斤顶、葫芦、卷扬机等。
机 2.多动作：一般具有3个以上的运动机构，可在
械 其工作范围内将作业对象从一个地点送到另一个
基 本
地点。
知
识
2020年7月1日
课件制作：胡恒振
7
《起重机司机》培训教程
§1-2起重机械分类及组成
第 （二）根据作业位置的变化：
一 ①移动式：如桥式起重机、汽车起重机、履带起 章 重机等；
《起重机司机》-1
第一章 起重机械基本知识
2020年7月1日
课件制作：胡恒振
1
《起重机司机》培训教程
第一章 起重机械基本知识
第
一
§1-1起重作业与安全生产
章
起
§1-2起重机械分类
重 机
§1-3起重机的主要技术参数
械 基
§1-4起重机的基本结构组成
本
知
识
2020年7月1日
课件制作：胡恒振
2
《起重机司机》培训教程
起 重
②固定式：简易码头起重机、各种桅杆起重机。
机 （三）从起重机的难易程度、机构特点、工作范
械 围进行分类，见P2图1-1。
基
本
知
识
2020年7月1日
课件制作：胡恒振
8
《起重机司机》培训教程
§1-2起重机械分类及组成
第 一 章
起 重 机 械 基 本 知 识
2020年7月1日
课件制作：胡恒振
9
《起重机司机》培训教程
械 的
2020年7月1日
课件制作：胡恒振
4
《起重机司机》培训教程
§1-1起重作业与安全生产
第 3、起重作业的特点：
第一章 起重机械基本知识知识讲解
第一章起重机械基本知识第一章起重机械基本知识第一节起重机的基本类型第一单元起重机的基本类型起重机是用来进行物料搬运作业的机械设备。
起重机械通过工作机构的组合运动，把物料提升，在空间一定范围内移动，然后按要求将物料安放到指定位置，空载回到原处，准备再次作业，从而完成一次物料搬运的工作循环。
起重机械的搬运作业是周期性的间歇作业。
广泛用于输送、装卸和仓储等作业场所。
人类的生产活动和生活离不开对物质的需求，必然要进行大量的物料搬运，起重机械就是用来进行物料搬运作业的机械设备。
在现代生产中，起重机械不仅在物料运输领域起着重要作用，广泛用于输送、装卸、建筑工程和仓储等作业，而且直接参与生产工艺过程，例如，大型构件的锻造和热处理等工艺。
起重机械的使用大大提高了劳动效率，同时减轻了劳动者的劳动强度。
近些年来，起重机械的功能又延伸、发展到各类游艺机中，那些与起重机工作原理相似的可升降、旋转的大型载人游艺机，以其运动多变、惊险刺激的特点成为吸引游客的亮点，丰富了人们的娱乐生活，提高了人们的生活质量。
使用任何机械都伴随着安全风险，以快速、高效和大吨位为发展目标的起重机械必然也面临越来越大的安全风险。
根据不完全统计，在事故多发的作业中，起重事故的起数多、后果严重、经济损失大，一直是安全监控的重点特种设备。
起重机械的高风险是由它的特殊运动形式和作业特点来决定。
起重机械的作业特点是周期性的间歇作业，其工作原理是这样的：承载物料的取物装置借助庞大金属结构的支撑，通过多个工作机构的单独运动或组合运动把物料提升，并在空间一定范围内运移，然后按需要将物料安放到指定位置，空载回到原处，准备再次作业，从而完成一个物料搬运的工作循环。
整个工作循环需要地面指挥人员、司索工和起重机司机等三方面人员的紧密配合协调完成。
从职业安全和健康角度来看，起重作业概括起来有如下特点：1．物料的高势能起重搬运的载荷质量大，一般都上吨重，有的高达几百吨。
起重搬运过程是将重物悬吊在空中的运动过程。
