电能质量基本知识
电能质量知识
电能质量知识目录1 电能质量的定义 (2)2 电能质量的分类 (2)3 电能质量标准 (3)4 电能质量问题产生的原因 (5)5 产生谐波的主要设备 (5)6 谐波的危害 (6)7 谐波的治理效果 (8)8 谐波的治理方法 (8)9 电效洁能仕介绍............................................................................................错误!未定义书签。
(1) 产品构成与工作原理.........................................................................错误!未定义书签。
(2) 电效洁能仕的特点.............................................................................错误!未定义书签。
(3) 电效洁能仕相对同行产品的主要优点.............................................错误!未定义书签。
(4) 电效洁能仕的连接方式.....................................................................错误!未定义书签。
1 电能质量的定义（1）IEC（1000-2-2/4）标准：供电装置正常工作情况下不中断和干扰用户使用电力的物理特性。
（2）一种简洁的定义：电压或电流的幅值、频率、波形等参量距规定值的偏差。
电能质量知识Page 4 of 9 表3 注入公共连接点的谐波电流允许值表4 公用电网谐波电压（相电压）限值4 电能质量问题产生的原因表5 电能质量问题产生的原因5 产生谐波的主要设备表6 产生谐波的主要设备6 谐波的危害表7 谐波造成的主要危害表8 谐波对设备仪器的危害附：谐波对电度表的具体影响研究表明，感应式电度表对高次谐波有负的频率误差，而电子式电度表的频响特性一般较好。
电工理论知识
电工理论知识一、基础知识和基础理论1.1交流电路电压电流关系1.2电阻星形连接与三角形连接等效变换公式：1.3电路分析的基本方法(1)克希荷夫第一定律(克希荷夫电流定律KCL)：在电路任何时刻，对任一结点，所有支路电流的代数和恒等于零，即流出结点的取+号，流入结点的取-号。
N为支路数。
(2)克希荷夫第二定律(克希荷夫电压定律KVL)：在电路任何时刻，沿任一回路，所有支路电压的代数和恒等于零，即电压的参考方向与指定的绕行方向一致的取+号，相反的取-号。
N为支路数。
(3)支路电流法：应用KCL、KVL列出与支路电流数目相等的方程，求解支路电流的方法。
(4)回路电流法。
(5)结点电压法：对于有几个结点的电路，任选一个结点作为参考点，其余点相对于参考点的之间的电压为结点电压，以结点电压为未知量，应用KVL列出(民N-1)个独立结点电压方程。
(6)叠加定理：在线性电路中，任一支路的电压或电流都是各个独立源单独作用于电路时，在该支路产生的电压或电流的代数和。
(7)戴维南定理：任何有源二端线性网络，可用一个电压源和一个电阻的串联组合等效替代。
其中电动势等于有源二端网络的开路电压U0，电阻为端口内部电源为0零时的开端电阻。
(8)诺顿定理：任何有源二端线性网络，可用一个电流源和一个电阻的并联组合等效替代。
其中电流源等于有源端口的短路电流I0，电阻为端口内部电源为0零时的开端电阻。
1.4运算电路的输入输出电压关系1.5调制：在发送端利用低频信号去控制高频信号的某一个参数，使高频信号的该参数按照低频信号的变化规律而变化的过程。
调幅、调频、调相。
调制信号有模拟和数字信号。
解调：将低频信号从调制信号中分离的过程。
1.6电力变压器的额定容量：变压器二次侧额定输出功率，或称视在功率新系列R10系列为30，50，63，80，1 00，125，160，200，250，315，400，500，630，。
额定电压指相线电压。
额定电流：二次侧额定输出时，一次或二次侧流过的电流称为一次或二侧的额定电流。

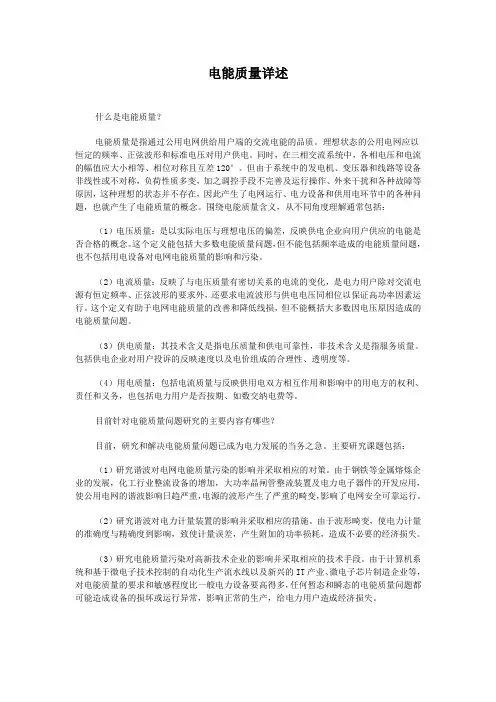

电能质量知识详述
电能质量详述什么是电能质量？电能质量是指通过公用电网供给用户端的交流电能的品质。
理想状态的公用电网应以恒定的频率、正弦波形和标准电压对用户供电。
同时，在三相交流系统中，各相电压和电流的幅值应大小相等、相位对称且互差120°。
但由于系统中的发电机、变压器和线路等设备非线性或不对称，负荷性质多变，加之调控手段不完善及运行操作、外来干扰和各种故障等原因，这种理想的状态并不存在，因此产生了电网运行、电力设备和供用电环节中的各种问题，也就产生了电能质量的概念。
围绕电能质量含义，从不同角度理解通常包括：（1）电压质量：是以实际电压与理想电压的偏差，反映供电企业向用户供应的电能是否合格的概念。
这个定义能包括大多数电能质量问题，但不能包括频率造成的电能质量问题，也不包括用电设备对电网电能质量的影响和污染。
（2）电流质量：反映了与电压质量有密切关系的电流的变化，是电力用户除对交流电源有恒定频率、正弦波形的要求外，还要求电流波形与供电电压同相位以保证高功率因素运行。
这个定义有助于电网电能质量的改善和降低线损，但不能概括大多数因电压原因造成的电能质量问题。
（3）供电质量：其技术含义是指电压质量和供电可靠性，非技术含义是指服务质量。
包括供电企业对用户投诉的反映速度以及电价组成的合理性、透明度等。
（4）用电质量：包括电流质量与反映供用电双方相互作用和影响中的用电方的权利、责任和义务，也包括电力用户是否按期、如数交纳电费等。
目前针对电能质量问题研究的主要内容有哪些？目前，研究和解决电能质量问题已成为电力发展的当务之急。
主要研究课题包括：（1）研究谐波对电网电能质量污染的影响并采取相应的对策。
由于钢铁等金属熔炼企业的发展，化工行业整流设备的增加，大功率晶闸管整流装置及电力电子器件的开发应用，使公用电网的谐波影响日趋严重，电源的波形产生了严重的畸变，影响了电网安全可靠运行。
（2）研究谐波对电力计量装置的影响并采取相应的措施。
供电系统基本知识
•
五、电力安全工作规程简单介绍
1、与安全有关的几个词汇解释 2、操作票制度 3、工作票制度 4、安全用具管理 5、触电急救
•
1、与安全有关的几个词汇解释
1）高压和低压设备的区分 2）运用中设备的含意 3）设备双重命名 4）明显断开点 5）五防措施 6）防小动物 7）约时停送电 8）二票三制 9）安全距离
•
1、与安全有关的几个词汇解释
1）高压和低压设备的区分 高压电气设备：电压等级在1000V及以上者。 低压电气设备：电压等级在1000V以下者。 2）运用中的设备 是指全部带有电压、部分带有电压或一经操作即带有电压
的电气设备。 3）设备的双重命名 电气主接线图中的高压设备应具有编号和名称的双重命名
工作接地：指配电变压器中性点通过接地装置与大地相连 。
1）电力系统中性点接地方式 中性点直接接地 • 优点：当系统发生一相接地故障时，能可靠切除故障线
路，限制非故障相对地电压的升高。 • 缺点：短路电流很大，对设备造成一定的冲击。系统对
地不绝缘，易发生人身电击事故。 • 一般使用在380/220V系统，110KV、220KV系统。
1000
安全距离（m ）
7．20
8．70
63（66）、110
1．50
±50及以下
1．50
220
3．00
±500
6．00
330
4．00
±660
8．40
500
5．00
±800
9．30
•
电压等级（KV ）
10
安全距离（m ）
0．95
电压等级（KV ）
500
安全距离（m ）
4．55
现代电分知识点总结
现代电分知识点总结一、电分概述电分，全称电力分配系统，是指在电力生产者和消费者之间，通过输电和配电系统，将电力从发电厂输送到用户终端，然后将用户终端所需的电力输送给用户的一种系统。
电分系统主要包括输电系统和配电系统两部分。
输电系统是指将发电厂产生的高压电力输送到各个地方的电力输送系统。
它包括发电厂、变电站、高压输电线路和其它设备，用于将大规模的电能输送到各个地方。
配电系统是指将输送到用户终端的电能，通过变电站、配电变压器、低压线路和配电设备，将电能供给用户，以满足用户的不同需求。
电分系统的发展可以提高电能利用率，降低电能损耗，提高电能供应可靠性，保障电能安全。
二、电力系统架构电力系统的架构通常分为传输层、配电层和用户层。
传输层主要包括发电厂、变电站和输电线路；配电层包括配电变压器和低压线路；用户层包括各种终端用户接入设备。
电力系统还包括自动化系统、监控系统和保护系统。
自动化系统主要用于电力系统的远程控制和智能化管理，能够提高系统的运行效率和安全性。
监控系统主要用于实时监测电力系统各部分的运行状态，及时发现并解决问题。
保护系统主要用于对电力系统进行过载、短路等异常情况的保护，以保证系统的安全运行。
三、电能计量电能计量是指对电能进行计量和监测的过程，主要包括电能测量装置、电能计量标准和电能计量管理系统。
电能测量装置主要用于测量用户终端的电能消耗情况，包括电能表、互感器、数据采集装置等。
电能计量标准是对电能计量装置的要求和规范，主要包括测量准确度、安全性、稳定性等方面的指标。
电能计量管理系统是对电能计量装置的管理和监控系统，主要用于实时监测电能消耗情况，及时发现并解决异常情况。
四、电力负荷管理电力负荷管理是指对电力系统中的负荷进行合理的分配和调度，以保证系统的平稳运行和供电质量。
电力负荷管理主要包括负荷预测、负荷调度和负荷平衡。
负荷预测是对未来一定时期内的电力负荷进行预测和估算，以便为系统的调度和运行提供依据。
电能质量现用国标介绍
谐波污染属于稳态电能质量的突出问题，负荷用电的非线性特性
是引起稳态电能质量现象的主要诱因。
5
一、电能质量背景知识
1.4 暂态电能质量的主要指标
电压暂降（电压骤降） 电压暂升（电压骤升） 电压短时中断
暂态电能质量问题发生频度较小，但后果却比较严重；暂态电能质 量问题实质主要是暂态电压质量问题，或者电网遭受外来干扰侵袭及内 部故障、操作所带来的系统冲击问题，其事件特征描述量一般为事件过 程的电压“有效值”及其持续时间（有时考虑其上升下降率等）。
UN
闪变 flicker ：灯光照度不稳定造成的视感。 短时间闪变 short term severity：Pst
衡量短时间（若干分钟）内闪变强弱的一个统计量值，短时间闪变的 基本记录周期为10min。
短时间闪变 short term severity：Plt 由短时间闪变值Pst推算出，反映长时间（若干小时）内闪变强弱的19 量长，短时间闪变的基本记录周期为2h。
总谐波畸变率 total harmonic distortion (THD)：周期性交流量中的 谐波含量的方均根值与其基波分量的方均根值之比。 电压总谐波畸变率以 THDu 表示电流总谐波畸变率以THDi 表示 14
2.3 GB/T 14549-1993 电能质量 公用电网谐波
谐波电压限值
公用电网谐波电压(相电压)限值见表1。
公共连接点 point of common coupling：电力系统中一个以上用户 的连接处。
8
二、现行电能质量国家标准
GB/T 15945-2019 电能质量 电力系统频率偏差 GB/T 12325-2019 电能质量 供电电压偏差 GB/T 14549-93 电能质量 公用电网谐波 GB/T 12326-2019 电能质量 电压波动和闪变 GB/T 15543-2019 电能质量 三相电压不平衡 GB/T 24337-2009 电能质量 公用电网间谐波 GB/T 18481-2019 电能质量 暂时过电压和瞬态过电压 GB/T 19862-2019 电能质量监测设备通用要求
电力系统基础知识
电力系统基础知识电力系统是由发电厂、送变电线路、供配电所和用电单位组成的整体，在同一瞬间，发电厂将发出的电能通过送变电线路，送到供配电所，经过变压器将电能送到用电单位，供给工农业生产和人民生活。
因此掌握电力系统基础知识和电力生产特点，是对进网作业电工的基本要求。
第一节电力系统、电力网构成发电厂将燃料的热能、水流的位能或动能以及核能等转换为电能。
电力经过送电、变电和配电到各用电场所，通过各种设备在转换成为动力（机械能）热、光、等不同形式的能量，为国民经济、工农业生产和人民生活服务。
由于目前电力不能大量储存，其生产、输送、分配和消费都在同一时间内完成，因此，必须将各个环节有机的联成一个整体。
这个由发电、送电、变电、配电和用电组成的整体称为电力系统。
电力系统中的送电、变电、配电三个部分称为电力网。
什么叫电力网？电力网是将各电压等级的输电线路和各个类型的变电所连接而成的网络，简称电网。
配电网中又分为高压配电网指110KV及以上电压、中压配电网指（35KV）10KV、6KV、3KV 电压及低压配电网220V、380V。
我国标准：0.38，3，6，10，35，66，110，220，（330），500，750，1000 KV。
辽宁电网的电压中枢点为：南关岭、红旗堡、沙河营、沈东变、清河厂220KV母线及辽阳变500KV母线辽宁沈阳电网一次系统结线图什么叫电力系统？电力系统：是指由发电厂（不包括动力部分）、变电站、输配电线路直到用户等在电气上相互联结的整体，它包括了发电、输电、配电直到用电这样一个全过程。
10kV输电线路动力系统与电力系统、电力网关系示意图为什么要采用高压输电低压配电？采用高压输电，可以减小功率损耗、电能损耗和电压降落，保证电能质量，提高运行中的经济性。
P=√3UI （U↑I ↓）一、大型电力系统优点1提高了供电可靠性2减少了系统的备用容量3通过合理地分配负荷4提高了供电质量5形成大的电力系统，便于利用大型动力资源，特别是能充分发挥水力发电厂的作用。
电能质量相关知识讲解
电能质量电能质量相关概念的提出：保证用户用电设备正常工作，除了保证供电不间断外，还要使供电电压波形符合要求，所以提出了电能质量这一概念。
电能质量通常指供电电压的幅值及其波形的质量。
配电网用电设备一般是按照额定频率和额定电压的标准正弦波设计的，并且要求三相电压和电流对称（各相电压、电流幅值相等，相位相差为120°）。
如果供电电压的幅值、波形以及三相对成性出现偏差，将影响用电设备的运行性能及效率，缩短电气设备的寿命。
严重情况下会导致设备损坏，危害人身安全及影响社会秩序等严重后果。
电能质量其实是一系列指标来度量的，按照1990年修订的电能质量标准，电能质量指标包含电压偏差、频率偏差、电压波动与闪变、谐波、三相不平衡、电压暂降等方面的指标内容。
以下对以上指标进行详细的描述：电压偏差：电压偏差是指某一段时间内，电压幅值（电压有效值）缓慢变化而偏离额定值的程度，以电压实际值与额定值之差或者百分比进行表示。
电压偏差超过一定范围，用电设备会由于过电压或过电流而损坏。
电网电压过低或无功功率远距离流动，会使电网线损增加，导致电网运行的经济性降低。
频率偏差：频率偏差指电力系统实际频率与额定频率的差值或其差值与额定值的百分比。
如果频率过高或过低，则动力设备的转速将随频率的高低而改变，因而会影响对速度敏感的工业产品的质量。
电压波动与闪变：电压波动指某一段时间内电压急剧变化而偏离额定值的现象。
通常电压变化速率大于每秒1％时，极为电压急剧变化。
电压波动以电压急剧变化过程中相继出现的电压最大值与最小值之差或其与额定值的百分比来表示。
电压波动与电压偏差概念不一样，电压偏差主要指电压有效值的缓慢的变化，而电压波动反映的是电压有效值的快速变化。
电压波动通常是由配电网中冲击性大负荷引起的。
如果电压有效值波动呈现周期性，将会引起照明灯、电视机闪烁，造成人眼视觉主观感觉不舒适，这种现象称为闪变。
谐波：在理想情况下，电力系统供电电压波形应是正弦波形，但由于配电系统中存在大量的具有铁芯结构的电力设备、电力电子设备和整流装置或电弧炉等，即存在大量的谐波源，实际供电波形已不再是理想的正弦波，这种现象称为电压正弦波形畸变。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
供电电压允许偏差是指电力系统各处的电压偏离其额定值的百分比。
目前，GB12325－1990 《供电电压允许偏差》中规定：电压允许偏差是在正常运行条件下应保持电网各点电压在额定的水平上。
其中：35kV及以上供电和对电压质量有特殊要求的用户为额定电压的＋5~－5％；10kV及以下高压供电和低压电力用户为额定电压的＋7%~－7％；低压照明用户为额定电压的＋5％~－10％。
由于电网各点的电压调节不同于频率的调节，可由电网统一进行，又由于电网各点电压主要反映了该点无功功率的供需关系，因此电压调节一般采取了无功就地平衡的方式进行无功功率补偿，并及时调整无功功率补偿量，以从源头上解决问题。
也有采取调整同步发电机励磁电流的方式，以产生超前或滞后的无功功率，从而达到改善网络负荷的功率因数和调整电压偏差的目的。
还有利用有载调压变压器，采取对电压偏差及时调整的方式。
因为从总体上考虑，无功负荷只宜补偿到功率因数0.90～0.95，但仍然有一部分变化无功负荷要电网供给，从而产生电压偏差，这就需要分区采取一些有效的技术手段，而有载调压变压器就是有效而经济的措施之一。
什么是三相电压不平衡度？三相电压不平衡度是指三相系统中三相电压的不平衡度程度，用电压或电流负序分量与正序分量的均方根百分比表示。
三相电压不平衡（即存在负序分量）会引起继电保护误动、电机附加振动力矩和发热。
额定转矩的电动机，如长期在负序电压含量4％的状态下运行，由于发热，电动机绝缘的寿命将会降低一半，若某相电压高于额定电压，其运行寿命的下降将更加严重。
我国目前执行的GB/T 15543－1995 《三相电压允许不平衡度》规定了电力系统公共连接点正常电压不平衡度允许值为2％，同时规定了短时的不平衡度不得超过4％，其短时允许值的概念是指任何时刻均不能超过的限制值，以保证继电保护和自动装置正确动作。
对接入公共连接点的每个用户引起该点正常电压不平衡度允许值一般为1.3％。
什么是电压波动和闪变？电压波动和闪变是指电压幅值在一定范围内有规则变动时，电压最大值与最小值之差相对额定电压的百分比，或电压幅值不超过0.9p.u.~1.1p.u.（标幺值）的一系列随即变化。
这种电压变化被称为闪变，以表达电压波动对照明灯的视觉影响。
因此，闪变是说明对不同频率电压波动引起灯闪的敏感度及引起闪变刺激性程度的电压波动值，是人眼对灯闪的一种主观感觉。
对用户负荷引起的闪变限制，是根据用户负荷的大小、协议用电容量占供电容量的比例及系统电压等级规定的。
电力系统公共供电点由冲击负荷产生的电压波动允许值的百分数，分三级作不同的规范和限制。
（1）10kV及以下为2.5（2）35～110kV为2.0（3）220kV及以上为1.6GB 12326－2000《电压允许波动和闪变》特别规定了各级电压下的闪变限制值，它适用于由波动负荷引起的公共连接点电压的快速变动及由此可能造成人对灯闪明显感觉的场合。
什么是电压谐波？电压谐波是指电力系统各公共连接点的电压谐波含有率允许值。
国际电工委员会文件IEC61000－3－6 《中、高压电力系统畸变负荷发射限制的评估》提出了决定畸变负荷接入电网时所作评估的一些基本原则和评估程序。
其目的是将电网的谐波电压限制到对所有用电设备不致造成有害影响的水平（兼容水平），保证对接入电网的用户都有合适的供电质量，并提出了电网谐波的兼容水平、规划水平和发射水平三个方面的标准。
我国目前执行的电压谐波标志是GB/T 14549－1993 《公用电网谐波》，标准中对电网0.38，6，10，35，66，110kV 电压等级公共连接点的电压谐波含有率允许值做了明确的规定。
什么是间谐波？间谐波是指不是工频频率整数倍的谐波。
间谐波往往由较大的电压波动或冲击性非线性负荷所引起，所有非线性的波动负荷如电弧炉、电焊机，各种变频调速装置，同步串级调速装置及感应电动机等均为间谐波源，电力载波信号也认为是一种间谐波。
间谐波源的特点是放大电压闪变和对音频干扰，影响电视机画面及增大收音机的噪声，造成感应电动机振动及异常。
对于采用电容、电感和电阻构成的无源滤波器电路，间谐波可能会被放大，严重时会使滤波器因谐波过载而不能投运，甚至造成损坏。
间谐波的影响和危害等同整数次谐波电压的影响和危害已成共识，IEC 61000－3－6对间谐波的发射水平作出了明确的说明，如间谐波电压水平应低于邻近谐波水平，并规定为（0.5%~1%）U N。
我国目前还没有制定相应的国家标准给出限制规定。
什么是暂时过电压和瞬时过电压？（1）暂时过电压是指在给定安装点上持续时间较长的不衰减和弱衰减的（以工频或其一定的倍数、分数）振荡的过电压。
（2）瞬态过电压是指持续时间数毫秒或更短，通常带有强阻尼的振荡或非振荡的一种过电压。
它可以叠加于暂时过电压上。
暂时过电压和瞬态过电压使由于电力系统运行操作，或遭受雷击，或发生故障等因素引起的，是供电特性之一。
新颁布的国家标准GB/T 18481－2001 《电能质量暂时过电压和瞬态过电压》，规定了作用于电气设备的暂时过电压和瞬态过电压要求、电气设备的绝缘水平及过电压保护方法，并对过电压的相关术语、定义做了比较详尽的论述。
什么是电压暂降和电压上升？（1）电压暂降是指由于系统故障或干扰造成用户持续时间0.5周波至1min内下降到额定电压或电流的10％～90％。
即幅值为0.1p.u.~0.9p.u.（标幺值）时系统频率仍为标称值，然后又恢复到正常水平。
国际上普遍认为，电压幅值低于0.1p.u.（标幺值）或大于0.5个周波的供电中断对敏感用户和严格用户而言都属于断电故障。
电压暂降可能造成某些用户的生产停顿或次品率增加，而供电恢复时间取决于自动重合闸或自动功能转换装置的动作时间，因此传统的机械式断路器已不能满足对敏感和严格用电负荷的要求，目前主要采取的方案是利用高速固态切换开关SSTS、动态电压恢复器DVR或利用不间断电源UPS作后备电源并配合固态电子开关等措施。
（2）电压上升是指电压的有效值升至额定值的110％以上，典型值为额定值的110％～180％称为电压上升，即暂时性超过标称值10％以上，系统频率仍为标称值，持续时间为0.5周波～1min，幅值为1.1p.u.~1.8p.u.（标幺值）。
什么是断电和电压中断？（1）断电是指由于系统发生故障，造成用户在一定时间内一相或多相失去电压，低于0.1p.u.称为断电。
断电按持续时间分为三类：其一，0.5~3s称为瞬态断电；其二，3~60s称为暂时断电；其三，大于60s称为持续断电。
（2）电压中断是指断电的持续时间大于3min。
断电和电压中断往往是由于电力系统故障引起的，如供电线路遭受雷击、对地闪络，或是系统线路发生外力破坏致使保护动作等。
由于短时失电后又重合闸，致使电压突然跌到零或接近零。
电压中断将致使一些用户生产停顿，造成重大的经济损失或产生严重的后果。
什么是电压瞬变？电压瞬变又称为瞬时脉冲，是指在一定时间间隔内，两个连续稳态之间的一种在极短时间内发生的现象或数量变化。
这种瞬时脉冲可以是任一极性的单方向脉冲，也可以是第一个峰值为任意极性的衰减振荡波，即发生在任一极性阻尼振荡波的第一个尖峰。
什么是过电压和欠电压？（1）过电压是指电压幅值超过了标称电压，且持续时间大于1min。
过电压的幅值为1.1p.u.~1.2p.u.（标幺值）。
（2）欠电压是指电压幅值小于标称电压，且持续时间大于1min。
欠电压的幅值为0.8p.u.~0.9p.u.（标幺值）。
什么是电压切痕？电压切痕（也称为电压缺口）是指一种持续时间小于0.5周波的周期性电压扰动。
电压切痕主要是由于电力电子装置在有关两相间发生瞬态短路时，电流从一相转换到另一相而产生的。
电压切痕的频率会非常高。
用常规的谐波分析仪器很难测量出电压切痕，这就是过去从未有过的此项电压扰动的内容，直到最近才被国际电力电子工程师协会IEEE列入的主要原因。
什么是稳态电压扰动？稳态电压扰动是指以电源电压波形畸变为特征而引起电能质量污染的各种稳态电能质量问题。
稳态电压扰动主要包括：（1）谐波。
其特征指标是出现谐波频谱电压和谐波频谱电流的波形。
（2）陷波。
其特征指标是陷波的持续时间及幅值大小。
（3）电压闪变。
其特征指标是波动幅值、调制频率等。
（4）三相电压不对称。
其特征指标是不平衡因子，产生的主要原因是三相负载不平衡。
什么是暂态（瞬态）电压扰动？暂态（瞬态）电压扰动是指电源电压的正弦波形受到暂态（瞬态）的电压扰动而发生畸变，引起电能质量的污染的各种问题。
暂态电能质量问题是以频谱和暂态持续时间为特征的，一般分为脉冲暂态和振荡暂态两种类型。
暂态（瞬态）电压扰动的主要特征包括：（1）暂态谐振。
其特征指标是波形、峰值和持续时间，产生的原因是由于线路、负载和电容器组的投切，造成的后果是破坏运行设备的绝缘、损坏电子设备等。
（2）暂态脉冲。
其特征指标是电压上升时间、峰值和持续时间，产生的原因是线路遭受雷击或感性电路分合等，造成的后果是破坏运行设备的绝缘。
（3）瞬时电压上升或暂降。
其特征指标是幅值、持续时间、瞬时值/时间，产生的原因通常是由于大容量电动机启动、负荷瞬变、电力系统切换操作或远端发生故障等引起的，这是电力用户投诉最多的一种电压扰动，这是因为瞬时电压上升或暂降可能造成用电设备发生运行故障、敏感负载不能正常运行等后果。
敏感负荷对电能质量有一定的要求，电能质量不好可能对此类负荷会造成一定的影响和危害。
同时，本身对电网的电能质量也可能造成一定的影响和污染。
因此，需要采取一定的措施和对策。
如电动机控制器、UPS电源、变速调速装置等。
（3）负荷（Critical Load）严格符合对电能质量的要求非常高，电能质量出现问题对秧严格负荷会造成严重的后果，可能损坏设备，影响生产。
同时，对电网的电能质量也会造成一定的影响和危害。
因此，对严格负荷必须确保电能质量符合应用要求。
如集成电路芯片制造流水线、微电子产品的智能化流水线、银行及证券交易中心的计算机系统等，均属于严格用电负荷。
