螺旋输送机输送量计算
螺旋机设计计算指南
螺旋输送机设计计算1 螺旋输送机输送量按下式计算：Q = 60 π D2 S n ϕ r C / 4 （t / h）式中：G—螺旋输送机的输送能力（t / h）D—螺旋叶片直径（ｍ）S—螺距（ｍ）对于实体螺旋,S = 0.8D；对于带式螺旋,S = Dn—螺旋转速（r / min ）ϕ—物料填充系数（见表1）r—物料容积密度（t / m3）C—螺旋输送机的倾钭度系数（见表2）说明：容积密度值仅供计算螺旋输送机输送量时参考。
螺旋轴的转速随输送能力、螺旋直径及输送物料的特性而不同,为了保证在一定输送量下,物料不因受太大的切向力而被抛起,螺旋轴转速有一定极限,一般可按下面的经验公式计算：n = K2 / √ D （r / min）式中：n—螺旋轴的极限转速（r / min）D—螺旋叶片直径（m）K2 —物料特性系数（见表1）上述公式计算出的转速应圆整。
2 螺旋输送机轴功率螺旋输送机轴功率按下式计算：N0 = GL（ξCOSβ± Sinβ）K3 / 367即：N0 = G K3（ξ Ln ± H）/ 367 （Kw）式中：N0 —螺旋输送机计算轴功率（Kw）G —螺旋输送机计算输送量（t / h）K3—功率储备系数K3 = 1.2～1.4ξ—物料的阻力系数（见表1）Ln —螺旋输送机的水平投影长度（m）H —螺旋输送机的垂直投影长度（m）当向上输送时,取＋号；向下输送时,取－号。
所需电动机功率：N = N0 / η（Kw）式中：N —输送机所需电动机功率（Kw）η—驱动装置的传动效率（η = 0.94）双管螺旋喂料机双管螺旋喂料机的输送能力按下式计算：Q = 30 π n ϕ（D2－d2）（S－δ）（m3 / h）式中：Q —双管螺旋喂料机喂料能力（m3 / h）D —螺旋叶片直径（m）d —螺旋轴的直径（m）S —螺旋叶片的节距（m）δ—螺旋叶片的厚度（m）n —螺旋的转速（r / min）ϕ—物料的填充系数（一般取0.9）短螺距单头螺旋,螺距减少到2 / 3直径称为短螺距,推荐用于倾角超过20︒的倾钭螺旋输送机,甚至可以垂直使用,也常用于螺旋喂料机,较短的螺距可防止流态化的物料产生自流。
螺旋输送机计算程序
0.005-0.01
16
0.133
=(0.20.35)D
103.1594
1.414214
向上为+向下为 1.2-1.3 1.2-1.4 0.9-0.94 对于一定的物 料,φ叶为定值 0.65-0.75
0.165981559
1.047197551 0.5
15.67618
9.514866 0.167532 0.169117 9.689672
0.01 0.38 0.38
0.1 0.031755 1.333333 0.3 0.4 0.7 1 2
18 倾斜时提升高度H
0.2
19 物料的总阻力系数ω0 20 功率储备系数K 21 传动总效率η总 22 物料与筒内壁的摩擦系数f壳
1.2 1.2 0.9 0.36397
0.36397
23 物料与螺旋叶片的摩擦角φ叶
1 生产率Q(t/h)
41.32868 0.024196 157.0775 0.006366
1.210442 419
0.14 0.124433 0.404433 304.3286
45.72751
备注 119.6677317
17363.47435 32.90005721 (0.6-0.7)D
6 转动轴直径d(m)
0.1 0.095
7 螺旋与筒壁间隙 8 螺旋外径D 9 螺旋内径d 11 机槽内的横断面积F(m2) 12 轴向速度v(m/s) 13 物料容重γ(t/m3) 14 填充系数ψ(见表4-3) 15 倾斜时修正系数β0(4-4) 16 叶片形式系数K1 17 输送机水平投影长度L平(m)
20
24 螺旋叶片的外侧升角a 25 螺旋输送机效率η 26 物料与叶片的摩擦系数f壳 27 物料提升角γ 28 螺旋输送机效率η
水平螺旋输送机计算程序
水平螺旋输送机计算程序水平螺旋输送机是一种常用的物料输送设备，广泛应用于建筑、化工、矿山等行业。
其主要由螺旋段、传动装置、支座、进料口和出料口等部分组成。
螺旋段是主要工作部分，通过传动装置带动螺旋旋转，从而将物料从进料口输送到出料口。
1.输送物料的特性：-物料名称：煤粉- 物料密度：800 kg/m³- 物料粒度：0.2-2 mm-摩擦系数：0.35- 最大颗粒度：5 mm- 最小颗粒度：0.1 mm-输送能力：10t/h2.螺旋输送机的参数：- 螺旋直径：300 mm- 螺旋转速：30 rpm-输送机长度：10m- 螺旋螺距：400 mm-螺旋转动功率：P=1.1kW3.计算步骤：步骤1：计算物料流量：物料流量（Q）=输送能力/物料密度=10,000/800=12.5m³/h步骤2：计算螺旋转速与进给角度：螺旋每分钟转动圈数（n）= 螺旋转速（rpm）/ 60 = 30 / 60 = 0.5 圈/秒步骤3：计算物料的体积流量：步骤4：计算螺旋截面积和容积系数：螺旋容积系数（Cv）= V / Vmax = (2π * r * l) / (π * r * p) = 2 * l / p = 2 * 10 / 0.4 = 50步骤5：计算物料速度和实际输送负荷：步骤6：检查输送负荷是否符合要求：实际输送负荷（ξ）应小于允许输送负荷（ξmax）= 3.5 N/m²，符合要求。
通过上述计算，我们可以得到螺旋输送机的必要参数和运行情况。
这些参数可以作为设计和选型的依据，确保水平螺旋输送机的正常、高效运行。
当然，在实际应用中，还需要考虑到物料特性、输送距离、工艺要求等因素，并进行综合计算和设计，以满足具体的工程需求。
垂直螺旋输送机输送能力的计算
垂直螺旋输送机输送能力的计算篇11. 垂直螺旋输送机输送能力计算的重要性在现代工业生产中，垂直螺旋输送机作为一种重要的物料输送设备，其输送能力的准确计算对于生产流程的优化、设备的选型以及成本的控制都具有至关重要的意义。
在建筑材料输送领域，准确计算垂直螺旋输送机的输送能力可以确保建筑施工过程中原材料的及时供应，避免因输送不足而导致的施工延误。
而在粮食加工行业，合理计算输送能力有助于保障粮食的高效处理，提高生产效率和质量。
2. 垂直螺旋输送机输送能力计算的原理和方法垂直螺旋输送机的输送能力主要取决于螺旋的直径、螺距、转速、填充系数以及物料的物理特性等因素。
螺旋的直径越大，其输送能力通常越强。
螺距的大小也会影响输送能力，较大的螺距可以在单位时间内输送更多的物料。
转速的高低则直接关系到物料的输送速度，然而，转速并非越高越好，过高的转速可能导致物料的破碎和设备的磨损。
填充系数是指螺旋输送机中物料所占的体积比例，不同的物料具有不同的填充系数。
例如，颗粒较大、流动性较好的物料填充系数相对较高，而细小、粘性较大的物料填充系数则较低。
在计算输送能力时，还需要考虑物料的物理特性，如密度、湿度、粒度等。
对于密度较大的物料，相同体积下的质量更大，输送能力也相应较大。
湿度较高的物料可能会粘结在螺旋叶片上，影响输送效率。
以建筑材料输送为例，如水泥的输送。
由于水泥颗粒较小且具有一定的吸水性，其填充系数相对较低，在计算输送能力时需要充分考虑这些因素。
而在粮食加工行业中，输送的粮食颗粒大小和形状较为均匀，填充系数相对较高，但不同种类的粮食（如小麦、玉米）的密度和流动性也有所差异，计算时需分别对待。
3. 总结与展望通过以上对垂直螺旋输送机输送能力计算原理和方法的阐述，我们可以看出，准确计算输送能力需要综合考虑多个因素，并结合实际应用场景中的物料特性进行细致分析。
随着工业技术的不断发展，未来垂直螺旋输送机的设计和应用将更加智能化和精准化。
混凝土搅拌站生产中螺旋输送机的输送能力计算方式
宙斯重工混凝土搅拌站在生产工作中，混凝土搅拌站水泥等粉料的输送必需在完全密封的腔体内进行，以免污染环境和输送物料受潮。
O 形截面的螺旋输送机是应用最广泛的粉料供料输送装置。
其机壳采用无缝钢管，常见规格有219、273、325。
机壳尾部入口通过球形绞链与筒仓翻板门连接，头部出口通过帆布袋柔软连接通向主体上的粉料秤斗。
安装倾角一般在30° ～45° 之间，必要时可达60° 。
螺旋的长度不应超过 14m ，可通过更换中间节段得到不同的螺旋总长度。
更长的输送间隔可通过螺旋接力的方式实现，接续螺旋设置两个进料口。
机壳中的旋转体由芯管与连续式的螺旋叶片组焊而成，中间节段的旋转体采用中间支承和无油润滑的联轴节。
螺旋体的直径 D=φ－ 2 （ b+δ）其中：φ与 b 为机壳的外径与壁厚，δ为旋转体与机壳的间隙，δ/D 值以 0.04 ～ 0.05 为宜，芯管直径 d 一般按旋转体直径 D 的三分之一左右选择。
混凝土搅拌站螺旋节距t=0.8D. 螺旋转速 n 的范围一般为150～300rpm，应用较多的为160 rpm和210 rpm。
影响螺旋输送机出产效率的因素良多，螺旋输送能力 Q=33.5KxKαKβrD3n(t/h) 。
首先输送能力取决于旋转体的直径和转速。
Q 与 D3n 成正比；其次，轴向泄漏系数 Kx 旋转体与机壳之间的间隙有关， Kx=1 － 4.5δ/D ，一般 Kx=0.77 ～ 0.82 ；此外，切向滞后系数 Kα与螺旋面的均匀螺旋角α和粉料对钢的摩擦系数tg ∮ 有关。
一般 Kα=0.75 ～ 0.82；另外 , 倾角系数 Kβ与螺旋安装角度β有关 , 当β=0° 时 , Kβ=1 ，β=30° 时， Kβ=0.75 ～ 0.85 ，β=45° 时， Kβ=0.65 ～ 0.72; 而且，粉料的容重与其堆积状态有关，变化范围较大，如水泥 r=0.9 ～ 1.7 ，粉料进入螺旋后的充填密度又与供料的流量有关；因此输送时的粉料实际容重也可能差异很大。

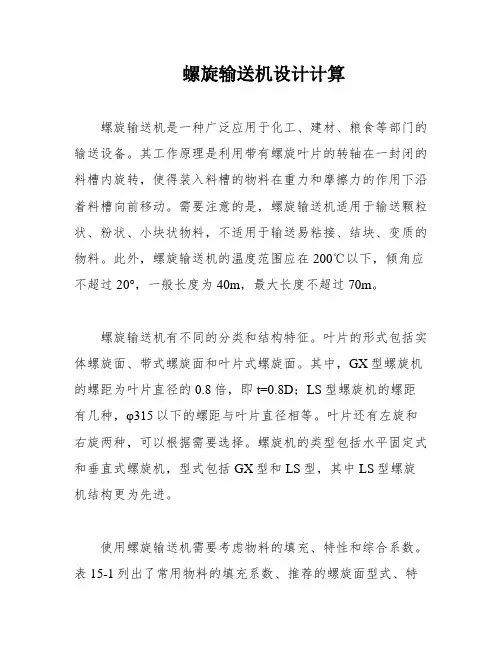

螺旋输送机设计计算
螺旋输送机设计计算螺旋输送机是一种广泛应用于化工、建材、粮食等部门的输送设备。
其工作原理是利用带有螺旋叶片的转轴在一封闭的料槽内旋转，使得装入料槽的物料在重力和摩擦力的作用下沿着料槽向前移动。
需要注意的是，螺旋输送机适用于输送颗粒状、粉状、小块状物料，不适用于输送易粘接、结块、变质的物料。
此外，螺旋输送机的温度范围应在200℃以下，倾角应不超过20°，一般长度为40m，最大长度不超过70m。
螺旋输送机有不同的分类和结构特征。
叶片的形式包括实体螺旋面、带式螺旋面和叶片式螺旋面。
其中，GX型螺旋机的螺距为叶片直径的0.8倍，即t=0.8D；LS型螺旋机的螺距有几种，φ315以下的螺距与叶片直径相等。
叶片还有左旋和右旋两种，可以根据需要选择。
螺旋机的类型包括水平固定式和垂直式螺旋机，型式包括GX型和LS型，其中LS型螺旋机结构更为先进。
使用螺旋输送机需要考虑物料的填充、特性和综合系数。
表15-1列出了常用物料的填充系数、推荐的螺旋面型式、特性系数A和综合系数A。
需要注意的是，物料的粒度、磨琢性和粘性都会影响其填充系数和推荐的螺旋面型式。
在选择螺旋输送机时，需要根据物料的特性进行综合考虑，以确保输送效果和安全性。
在螺旋输送机的设计中，需要考虑到多个参数。
其中，Q代表输送量，单位为t/h；D代表螺旋直径，单位为m；K代表螺旋距离与直径的比例系数，XXX；ψ代表填充系数，一般有三种取值，分别为0.15、0.33、0.45.对于输送性能好的物料，应该取大值；反之则应该取小值。
需要注意的是，在满足输送量的前提下，转速不宜太高，以免物料受到过大的切向力而无法输送。
在取大转速时，应满足n≤nj=AD，其中A代表综合系数，可查表得到相应的值。
例如，对于面粉，A的值为75，以GX250为例，最高转速应为n≤nj=AD=75/0.25=150rpm。
手册中给出了LS螺旋输送机的输送能力公式：Q=47D2ntφρC（t/h）。
抛丸机计算
抛丸清理机部件计算公式一、螺旋输送器输送量：Q=47×D2×t×n×ρ0×ψ×C t/h式中D----螺旋直径，m;t----螺距，m;n----螺旋轴极限转数，r/min,n≤A/(D)0.5;A----物料特性系数，取30；ρ0----物料堆密度，t/m3;ψ----填充系数，取0.25～0.30;二、螺旋轴所需功率：P0=[Q×(ωL h±H)]/367 Kw电机功率：P=(k×P0)/ηKw式中L h----螺旋输送机水平投影长度，m;H----螺旋输送机垂直投影高度，m，向上输送取正号，向下输送取负号；ω----物料阻力系数，磨琢性大的(典型物料如卵石、砂、水泥等）取3.2;强烈磨琢性或粘性(典型物料如炉灰、造型土、石灰、焦炭、硫磺、矿砂、砂糖等)取4.0;k----功率备用系数，k=1.2～1.4;η----总功率，η<0.9。
三、提升机提升量：Q=3.6×i0×v×ψ×γ/a;Q实=Q/K;式中i0----料斗容积(升)v----提升速度(米/秒)ψ----填充系数(见下表)γ----物料容重(吨/米3)，对钢丸、铁丸，取4.5a----料斗间距(米)注：*栏内的数据来源于大连工学院《起重运输机械化专业班讲义》**栏内的数据来源于化工部第七设计院《磷肥设计手册》四、提升机所需电机功率：N=(N0×K′)/(η1×η2)式中N----电机功率(千瓦)N0----轴功率(千瓦) N0={(Q×H)(1.15+K1K2V)}/367 其中Q为提升机的输送量(吨/小时)，η1----摆线针轮减速机的传动效率，η1=0.90η2----三角皮带或链传动的传动效率：对三角皮带传动，η2=0.96；对链传动，η2=0.93 K′----功率备用系数，此值与提升机的高度H有关：当H＜10m时，K′=1.45当10＜H＜20m时，K′=1.25当H＞20m时，K′=1.15。
螺旋输送机计算
螺旋输送机LS400(≤5米，无中间吊瓦，头节上盖板2000)输送距离 l机壳长度螺旋轴长度尾节上盖板长度5000285056403732螺旋输送机GX219（两节、30°），进料口距头端300、出料口距输送距离 l机壳长度头节螺旋轴长度尾节螺旋轴长度6400348032153515螺旋输送机GX219（三节、0°），进料口距头端260、出料口距输送距离 l机壳长度头节螺旋轴长度中间节螺旋轴长度9380330030353230螺旋输送机GX273（两节），进料口距头端340、出料口距尾输送距离 l机壳长度头节螺旋轴长度尾节螺旋轴长度3600212018552155螺旋输送机GX273（三节），进料口距头端340、出料口距尾输送距离 l机壳长度头节螺旋轴长度中间节螺旋轴长度8900318029153110输送量计算（标准螺旋）螺旋直径D（mm）转速n（r/min）螺距t（mm）物料填充系数ψ400634000.6输送量计算（非螺旋叶片直径D（mm）螺旋轴直径（mm）转速n（r/min）螺距t（mm）1956096150输送机功率输送量 Q(t/h)阻力系数 ω0输送距离 L(m)输送高度 H(m)20 3.24 2.3料口距尾端260料口距尾端260尾节螺旋轴长度3335口距尾端300口距尾端300尾节螺旋轴长度3215倾角系数C输送量Q（m³/h）1113.7024算（非标螺旋）叶片板厚（mm）物料填充系数ψ倾角系数C输送量Q（m³/h）40.5111.36865726机功率计算螺旋直径 D(mm)功率备用系数 K驱动装置效率 η电动机功率 P 19530.85 3.041958647。
无轴螺旋输送机运送量计算公式
无轴螺旋输送机运送量计算公式：
1 输送量Q=47b•j•r•D2•S•n(t/h)
其中：b－倾斜系数，见表2，j－物料填充系数，r－物料容重(t/m3)，D－直径m，S－螺距m，n－转速r/min。
填充系数一般为：流动性良好、轻度磨琢性粉状和细粒状物料取j＝0.45（如粮食），流动性一般、中等磨琢性物料取j=0.33（如煤、灰、水泥），极大磨琢性物料取j=0.15（如炉渣、河砂）。
2转速
无轴螺旋输送机的转速不允许过大,否则被输送的物料受到强离心作用,使输送过程受到影响,参照
JB/T7679-95《无轴螺旋输送机》标准每种规格有4种转速供选用长的4倍。
3 螺旋直径
由转速及输送量确定最小螺旋直径，并满足下列条件：对输送块状物料，螺旋直径Ｄ至少应为颗粒最大边长的10倍，如果大颗粒的含量少时，也可选用较小的螺旋直径。
4 电机功率
P=0.9［Q（λ?L+H）/367+D?L/20］
N=K?P
其中：P－功率kw，Q－输送量t/h，λ－运行阻力系数，L－螺旋长度m，H－螺旋倾斜高度m，D－螺旋直径m，N－电机功率kw，K－功率系数。
(end)。
螺旋输送机功率计算公式
螺旋输送机功率计算公式首先，我们先来了解一下螺旋输送机的基本构造和工作原理。
螺旋输送机主要由螺旋体、进料口、出料口、传动装置和支撑装置等组成。
物料从进料口进入螺旋体，随着螺旋体的旋转运动，物料被推动向前移动，最终从出料口排出。
在进行功率计算前，需要先了解一些相关参数：1.输送能力（Q）：指单位时间内输送的物料量，单位为立方米/小时（m³/h）或吨/小时（t/h）。
2. 物料密度（ρ）：指物料的质量和体积之比，单位为千克/立方米（kg/m³）。
3.输送长度（L）：指物料的输送距离，单位为米（m）。
4.输送角度（α）：指螺旋输送机所处位置的输送角度，单位为度（°）。
5.螺旋直径（D）：指螺旋输送机螺旋体的直径，单位为米（m）。
6. 螺旋转速（N）：指螺旋体的旋转速度，单位为每分钟（rpm）。
7.螺旋线圈厚度（t）：指螺旋体每一圈的厚度，单位为米（m）。
根据以上参数，螺旋输送机的功率计算公式可以表示为：输入功率（P_in）= 输送能力（Q）× 物料密度（ρ）× g × H × η1输出功率（P_out）= 输入功率（P_in）÷ η2其中g为重力加速度，取9.81m/s²；H为输送高度，通过计算得出；η1为输送机的传动效率，一般取0.9~0.95；η2为输送机的总机械效率，一般取0.8~0.9根据输送能力的不同，螺旋输送机可以分为常规型和加强型。
常规型适用于输送能力在25m³/h以下的物料，加强型适用于输送能力在25~100m³/h的物料。
对于不同型号的螺旋输送机，其功率计算公式稍有不同。
常规型螺旋输送机的功率计算公式为：输入功率（P_in）= 3150 × Q × H × η1输出功率（P_out）= 输入功率（P_in）÷ η2对于加强型螺旋输送机，其功率计算公式为：输入功率（P_in）= 4750 × Q × H × η1输出功率（P_out）= 输入功率（P_in）÷ η2需要注意的是，以上公式仅适用于理想状态下的功率计算。
