CSC103BE型（智能变电站）线路微机保护实训作业指导书实训负责人：实训指导教师：实训时间：年月日时分至年月日时分国网吉林省电力有限公司培训中心CSC103BE型（智能变电站）线路微机保护实训作业指导书1.范围本实训指导书适用于CSC103BE线路保护实训工作。
2检修地点、项目及环境条件2.1地点：电力培训中心继电保护实训室2.2项目：CSC103BE线路保护实训2.3环境条件：工作场所无易燃物质、爆炸危险、化学腐蚀及激烈震动。
3工器具及备品备件、材料准备3安全注意事项及措施124实训工序4.2CSC103BE 微机保护装置线路保护实训流程图5实训要求和过程控制6.CSC103BE为微机保护装置调试详解6.1测试仪软件设置6.1.1进入配置界面打开任一试验菜单（如电压电流），点击“IEC”进入IEC－61850配置”界面（如下图）；346.1.2SMV配置选择SMV目录下IEC61850－9－2报文，点击界面下部“导入SCL”，导入对应“SCD”文件。
找到对应装置进行“SMVInputs”设置，选择对应配置信息进行勾选，点击“配置SMV”，再点击“确定”；如下图所示：5设置“从1组导入”，确定后设置输出口为“1口”，按“确认”键，SMV配置完毕。
66.1.3GOOSE订阅配置：选择“GOOSE订阅”，点击界面下部“导入SCL”，导入对应“SCD”文件。
找到对应装置进行“GOOSEOutputs”设置，选择对应配置信息进行勾选，点击“GOOSE订阅”，再点击“确定”，如下图所示：7设置“从1组导入”，确定后设置“单组GOOSE订阅接收口设置”中G1为“2”，再分别在右侧A、B、C、D开入量分别绑定左侧对应的跳A相、跳B相、跳C相、合闸出口，按“确认”键，GOUU订阅配置完毕。
86.1.3GOOSE发布配置：选择“GOOSE发布”，点击界面下部“导入SCL”，导入对应“SCD”文件。
找到对应装置进行“GOOSEInputs”设置，选择对应配置信息进行勾选，点击“GOOSE发布”，再点击“确定”，如下图所示：9设置“从1组导入”，确定后设置“GOOSE发布发送口”设置为“2”，再查阅并确认断路器A相位置、断路器B相位置、断路器C相位置是否已勾选，按“确认”键，GOUU发布配置完毕。
北京四方CSC103系列保护试题

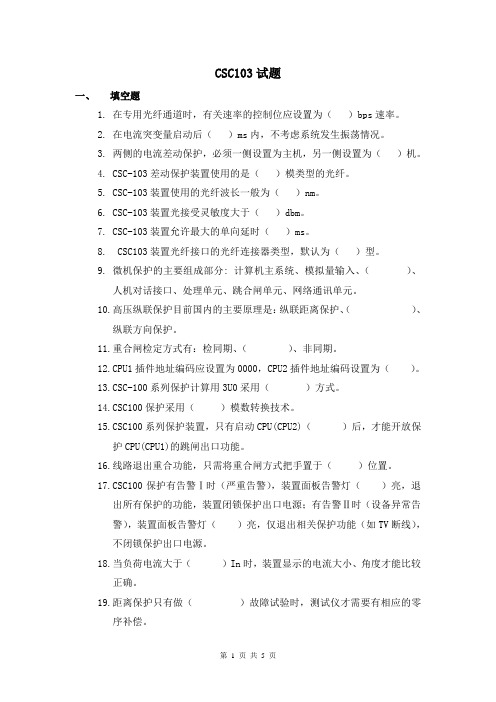

CSC103试题一、填空题1.在专用光纤通道时，有关速率的控制位应设置为（）bps速率。
2.在电流突变量启动后（）ms内，不考虑系统发生振荡情况。
3.两侧的电流差动保护，必须一侧设置为主机，另一侧设置为（）机。
4.CSC-103差动保护装置使用的是（）模类型的光纤。
5.CSC-103装置使用的光纤波长一般为（）nm。
6.CSC-103装置光接受灵敏度大于（）dbm。
7.CSC-103装置允许最大的单向延时（）ms。
8. CSC103装置光纤接口的光纤连接器类型，默认为（）型。
9.微机保护的主要组成部分: 计算机主系统、模拟量输入、（）、人机对话接口、处理单元、跳合闸单元、网络通讯单元。
10.高压纵联保护目前国内的主要原理是：纵联距离保护、（）、纵联方向保护。
11.重合闸检定方式有：检同期、（）、非同期。
12.CPU1插件地址编码应设置为0000，CPU2插件地址编码设置为（）。
13.CSC-100系列保护计算用3U0采用（）方式。
14.CSC100保护采用（）模数转换技术。
15.CSC100系列保护装置，只有启动CPU(CPU2)（）后，才能开放保护CPU(CPU1)的跳闸出口功能。
16.线路退出重合功能，只需将重合闸方式把手置于（）位置。
17.CSC100保护有告警Ⅰ时（严重告警），装置面板告警灯（）亮，退出所有保护的功能，装置闭锁保护出口电源；有告警Ⅱ时（设备异常告警），装置面板告警灯（）亮，仅退出相关保护功能（如TV断线），不闭锁保护出口电源。
18.当负荷电流大于（）In时，装置显示的电流大小、角度才能比较正确。
19.距离保护只有做（）故障试验时，测试仪才需要有相应的零序补偿。
20. 保护装置的阻抗定值，为（）次值。
21. 压板模式有软硬压板串联方式、硬压板方式，出厂设置一般默认为（）。
22.告警时，需按（）键，回到正常显示状态后方可进行调取报告等按键操作。
23.装置在LON网络中地址的范围是（）～ABH。
3.2.14 CSC103B线路保护装置开出调试步骤
《变电站综合自动化系统的安装调试与运行维护》课程CSC103B线路保护装置开出调试方法一、开出传动1.进入装置主菜单－开出传动菜单，进行传动试验。
2.传动时，装置相应的继电器接点应动作，万用表蜂鸣档测相应接点导通，并有灯光信号，无关接点应不动作。
3.复归已驱动的开出只要按面板上的复归按钮即可。
二、试验记录试验结果应符合表1，表中应接通的接点部分有省略。
注：（1）标X接点为应动作接点。
（2）端子位置含义：X8：c2-a2代表8＃插件a2-c2端子对，依此类推。
序号项目应接通的接点面板应亮的灯MMI应显示结论1 告警I X9:c22-a22 X9:c24-a24X4:c30-a30 X4:c32-a32告警灯闪运行灯闪开出传动成功告警I✔2 告警II X9:c26-a26 X9:c28-a28 告警灯常亮运行灯闪开出传动成功告警II✔3 保护跳A相X7:a2-a10 X7:a6-a20X7:c2-c10 X7:c6-c20X7:c26-a26 X7:c28-a28X8:c22-a22 X8:c24-a24X9:c14-a14跳A灯常亮运行灯闪开出传动成功✔4 保护跳B相X7:a2-a12 X7:a6-a22X7:c2-c12 X7:c6-c22X7:c26-a26 X7:c28-a28X8:c22-a22 X8:c24-a24X9:c14-a14跳B灯常亮运行灯闪开出传动成功✔5 保护跳C相X7:a2-a14 X7:a6-a24X7:c2-c14 X7:c6-c24跳C灯常亮运行灯闪开出传动成功✔。
北京四方220kV数字式线路保护装置CSC-103B系列技术说明书V1.02
第三章 装置介绍 ..................................................... 8 3.1 概述 .......................................................... 8 3.2 技术条件 ..................................................... 10 3.2.1 环境条件 ................................................ 10 3.2.2 电气绝缘性能 ............................................ 11 3.2.3 机械性能 ................................................ 11 3.2.4 电磁兼容性 .............................................. 11 3.2.5 安全性能 ................................................ 12 3.2.6 热性能（过载能力） ...................................... 12 3.2.7 功率消耗 ................................................ 12 3.2.8 输出触点容量 ............................................ 12 3.3 装置主要技术参数 ............................................. 13
CSC-103B数字式超高压线路保护调试方法
示灯 是 否安 装正 确 ， 各 插件 是 否定 位 良好 ； 压板 外
观 是 否 良好 ， 标签 是 否与 实际 一致 ， 功 能 压 板 与 出
进入 “ 装 置 主菜 单 ” 一“ 开 出传 动” ， 进 行 开 出
传动时 ， 相 应 的继 电器 结点 会动作 ， 需 要观 察有 无
口压 板颜 色标 注 正 确 与 否 ； 对 照 保 护 柜 和 操 作箱 端子 排 图 ， 一 一 查 找保 护 屏 与操 作 箱 ， 直 流屏 ， 母
跳 Ａ相、 跳 Ｂ相 、 跳 Ｃ相 、 永 跳等 。
用 １ ０ ０ ０ Ｖ摇表， 依 次测 量 电压 、 电流 回路 各
上 海 电 力
１ ． ５ 采 样
２ ０ １ ４ 年第 ３ 期
值 和差 动动 作值 ， 投人 本侧 和对侧 差动 保护 压板 。
由于 差动保 护不 需 要 采 集 电压 量 ， 所 以通 人 模 拟 故障 量时 ， 不需 要通人 电压 。 差动保 护校 验可 以选择 手 动测试 和 自动测试
２ Ｏ １ ４ 年第 ３ 期
上 海 电 力

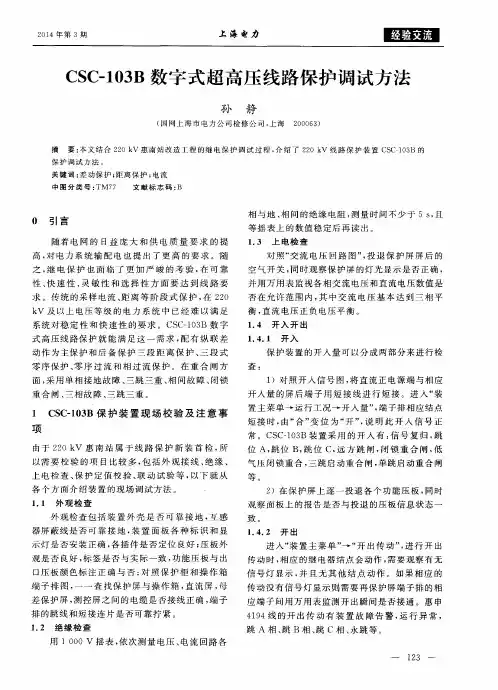

Ｃ Ｓ Ｃ 一 １ ０ ３ Ｂ数字 式超高压线路保护调试方法
