3、接口练习三(定时计数器)
接口技术实验-8253定时计数器
接口技术实验报告
实验三：可编程定时/计数器8253
一、实验目的
1、学会8253芯片和微机接口的原理和方法。
2、掌握8253定时器/计数器的工作方式和编程原理。
二、实验设备
微机原理实验箱、计算机一套。
三、实验内容
8253计数器0,1工作于方波方式，产生方波。
四、实验原理
本实验用到三部分电路：脉冲发生电路、分频电路以及8253定时器/计数器电路。
脉冲发生电路：实验台上提供8MHZ的脉冲源，见下图，实验台上标有8MHZ的插
孔，即为脉冲的输出端。
脉冲发生电路
分频电路：该电路由一片74LS393组成，见下图。
T0-T7为分频输出插孔。
该计数器在加电时由RESET信号清零。
当脉冲输入为8.0MHZ时，T0-T7输出脉冲频率依次为4.0MHZ，2.0MHZ，1.0MHZ，500KHZ，250KHZ，125KHZ，62500HZ，31250HZ。
分频电路
8253定时器/计数器电路：该电路由1片8253组成，8253的片选、数据口、地址、读、写线均已接好，时钟输入分别为CLK0、CLK1。
定时器输出、GATE控制孔对应如下：OUT0、GATE0、OUT1、GATE1。
原理图如下：
注：GATE信号无输入时为高电平
8253定时器/计数器电路
四、实验连线
1、实验连线：
T接8.0MHZ；CLK0插孔接分频器74LS393（左下方）的T2插孔； OUT0接CLK 1；OUT1接发光二极管；
各通道门控信号GATE +5V
2、编程调试程序。
3、全速运行，观察实验结果。
《单片机原理及应用》习题(中断与接口及答案)
单片机练习三中断与接口一．单项选择题1. 已知MCS-51单片机系统晶振频率为12MHZ，SMOD=1，串行口工作于方式2的波特率为（ A ）。
A. 375KB. 1875KC. 2400KD. 1200K2. MCS-51单片机T0作为计数器工作于不受外部信号INTO控制，T1作为定时器，T0工作于方式0，T1工作于方式1，其方式控制字的内容为（ B ）。
A. 00HB. 14HC. 17HD. 80H3. 控制定时器工作方式的寄存器是（ D ）。
A. TCONB. PCONC. SCOND. TMOD4. MCS-51单片机的中断允许触发器内容为83H，CPU将响应的中断请求是（D ）。
A. INTO,INT1B. T0, T1C. T1, 串行接口D. INTO，T05. 设定时器/计数器T0工作于方式3，则TH0作为一个独立的8位定时器，它的运行由控制位（D ）。
A. GATEB. INTOC. TR0D. TR16. 当MCS-51进行多机通信时，串行口的工作方式应选择（ C ）。
A.方式0B.方式1C. 方式2或方式3D. 方式27. 8031单片机的串行口的中断程序入口地址为（ B ）。
A.001BHB. 0023HC. 000BHD. 0003H8. 已知单片机系统的fosc=6MHZ，执行下列延时程序的时间为（ C ）。
DY2：MOV R6，#2DLP1：MOV R7，#250DLP2：DJNZ R7，DLP2DJNZ R6，DLP1RETA．1ms B. 1.5ms C. 2ms D. 4ms9. 串行口中断入口地址是（ D ）。
A. 0003HB. 000BHC. 0013HD. 0023H10. 若MCS-51单片机的晶振频率为24MHZ，则其内部的定时器/计数利用计数器对外部输入脉冲的最高计数频率是（ A ）。
A. 1MHZB. 6MHZC. 12MHZD. 24MHZ11. MCS-51串行口工作于方式2时，传送的一帧信息为（ C ）。
接口技术练习题
第五章 串行通信和可编程串行接口芯片一·单项选择题1. 与并行通信相比，串行通信适用于（ ① ）情况。
① 远距离传送 ② 快速传送 ③近距离传送 ④ 传送信号要求高2. 当芯片8251的CS ＝0 R W ＝O ，D /C ＝l 时，则（ ① ）①允许8251接受CPU 的命令字 ②8251向CPU 送状态字③CPU 往8251送数据 ④8251向CPU 送数据3. 设串行异步通信时，数据传送的速率是400字符／秒，每个字符为12位二进制数据，则传送的波特率是（ ③ ）① 12000 ②2400 ③ 4800 ④96004．串行接口芯片8251A （ ③ ）。
① 只能作异步传送 ②只能作同步传送③既能作异步传送又能能作同步传送 ④ 可作并行传送5．串行接口中，并行数据和串行数据的转换是用（ ② ）来实现的。
① 数据寄存器 ② 移位寄存器 ③ 锁存器 ④ A/D 转换器6．串行异步通信的实现必须做到（③ ）。
①通信双方有同步时钟传送，以实现同步②一块数据传送结束时，用循环冗余校验码进行校验③以字符为传送信息的单位，按约定配上起始位、停止位和校验位④块与块之间用同步字符01111110隔开7．在异步串行通信中若要传送扩展ASCII 码，则异步串行码字符格式第8位数据（④ ）。
① 不传送 ② 恒为0 ③恒为1 ④ 为有用数据8．RS-232C 标准电气特性规定逻辑“0”电平为（ ④ ）。
① 0~0.4V ② 0~0.8V ③ -3~ -15V ④ +3~+15V9．在下列总线中，（ ② ）是一种串行总线接口。
① PC/XT ② USB ③ PCI ④ ISA10．在异步串行通信中，波特率是指（ ① ）。
① 每秒钟传送的二进制位数 ②每秒钟传送的字节数③每秒钟传送的字符数 ④ 每秒钟传送的数据帧数11. RS-232C 是一个（ ③ ）标准。
① 片总线 ② 内总线 ③ 串行通信 ④电流环12．8251A 异步工作，其数据格式中有8位数据位，1位偶校验位，2位停止位。
接口 定时器与计数器实验(8253)-- 8253定时器实验
同组同学学号：同组同学姓名：实验日期：2012 年 3月 26日交报告日期：2012 年 5月 30日实验(No. 1_1 )题目：定时器与计数器实验（8253）-- 8253定时器实验实验目的及要求：实验目的：1、学习8253可编程定时器/计数器定时方法。
2、学习8253多级串联实现大时间常数的定时方法。
3、学习8088/86控制8253可编程定时器的方法。
实验要求：用8253对标准脉冲信号进行计数，就可以实现定时功能。
用板上的1MHz做为标准信号，将8253可编程计数器/定时器的时间常数设在1000000次，就可以在定时器的管脚上输出1秒钟高/1秒钟低的脉冲信号。
因为8253每个计数器只有十六位，要用两个计数器才能实现一百万次的计数，实现每一秒钟输出状态发生一次反转。
实验电路及连线：连线连接孔1 连接孔21 8253_CS CS42 8253_OUT0L03 8253_GATE0VCC4 8253_CLK08253_OUT15 8253_GATE1VCC6 8253_CLK1F/4(1M)7 4MHz Fin实验说明:1、本实验工作方式0，计数值减完后输出一个脉冲宽度的高电平。
而本实验在计数值减完后，管脚状态产生变化（从高到低或从低到高）。
直到下一次计数值减完。
这样输出的波形为方波。
2、由于定时常数过大，就要用多级串联方式。
本实验采用两级计数器。
定时常数分别为100和10000。
将计数器的输出接到计数器0输入。
计数器0 的输出接到LED0。
实验框图:主程序框图源程序及分析:CONTROL equ 0c003h ；设置命令寄存器COUNT0 equ 0c000h ；设置计数器0COUNT1 equ 0c001h ；设置计数器1COUNT2 equ 0c002h ；设置计数器2code segmentassume cs:codestart proc near;第一次定时器设定：mov al, 36h; ; 计数器0,16位,方式3,二进制(00110110B=36h) mov dx, CONTROLout dx, almov ax, 1000mov dx, COUNT0out dx, al ; 计数器低字节mov al, ahout dx, al ; 计数器高字节;第二次定时器设定mov al,01110110B; ; 计数器1,16位,方式3,二进制mov dx, CONTROLout dx, almov ax, 1000mov dx, COUNT1out dx, al ; 计数器低字节mov al, ahout dx, al ; 计数器高字节jmp $start endpcode endsend start实验(No. 1-2 )题目：定时器与计数器实验（8253）-- 8253计数器实验实验目的及要求：实验目的：1、学习8088/86与8253的连接方法。
接口多媒体 第三章 定时计算器
；通道1控制字 ；通道1初始计数值，
例2：计件系统。计件系统的功能就 是记录脉冲的个数。
mov al,00110101b out 86h,al mov al,00 out 80h,al mov al,10h out 80h,al mov al,01110110b out 86h,al mov al,0e0h 3E8H=1000BCD out 82h,al mov al,03h out 82h,al ；通道0控制字 ；通道0初始计数值
与频率发生器有关的工作方式
8253有两种方式与频率发生器有关，即方式2和 发生3，对OUT端，方式2提供给用户的是负脉冲， 方式3提供给用户的是方波。在这个两种方式下， GATE信号要始终保持为高。
与计数器有关的工作方式
对于计数器类，有方式0、1和方式4、5。启动计数 器的方式有两种，一种是CPU把时间常数写入相应 通道后，计数器就开始工作，我们可以称之为软件启 动方式，在这种启动方式下，GATE要始终保持为高 电平，所以方式0和方式4可以称为软件启动方式。 另一种是硬件启动计数器，即CPU把时间常数写入 计数器后，即使GATE为高电平，计数器并不工作。 只有GATE发生跳变，其上升沿启动计数器工作，所 以方式1和方式5就可以称为硬件启动方式。 计数器溢出时，OUT有两种输出形式，要么是电平， 要么是负脉冲。前者有方式0方式1，后者有方式4 和方式5。
3、工作方式选择
由于通道1要输出方波信号推动发光二 极管，所以通道1应选工作方式3。对于通 道0，只要能起分频作用就行，对输出波形 不做要求，所以方式2和方式3都可以选用。 这样对于通道0，我们取工作方式2，BCD计 数；对于通道1，我们取工作方式3，二进 制计数（当然也可选BCD计数）

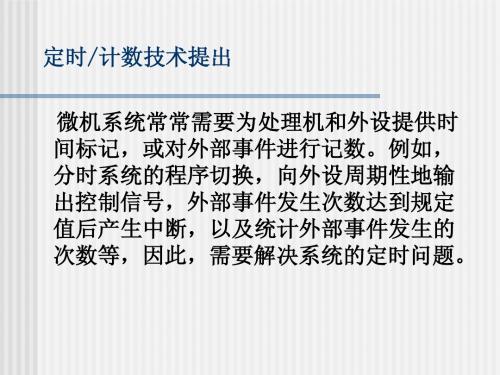

第三章 定时计数控制接口
方式1
WR CLK
GATE
③
4 OUT
3
2
1
0
方式2 频率发生器（分频器）
方式2 WR CLK GATE 4 3 2 1 0 4 3 2 1 0 4 3 2 1 0 4 3 2 1 0
4
OUT
方式3 方波发生器
方式3 WR CLK GATE
4
4 3 2 1 0 4 3 2 1 0 4 3 2 1 0 4 3 2 1 0
repeat:
;加5秒（5×18＝90） ;期望值送bx ;再读日时钟 ;与期望值比较 ;不等，则循环 ;相等，延时结束
可编程硬件延时
实时时钟
;延时开始 mov cx,0 mov dx,1952 ;延时1.952ms＝2×976s mov ah,86h int 15h ;功能调用返回时，定时时间到
可编程硬件延时
扩充定时计数器的应用
例题3.2 利用扩充定时计数器对外部事件的计数
例题3.3 为A/D转换电路提供可编程的采样信号
例3.2
IOR — RD IOW — WR A0 — A0 A1 — A1 D0～D7 D0～D7 OUT0 CS GATE0 8253 CLK0 +5V 外部事件产生源
8253初始化
计数器0：定时中断
计数器0：方式3，计数值：65536，输出频率 为1.19318MHz÷65536＝18.206Hz的方波 门控为常启状态，这个方波信号不断产生 OUT0端接8259A的IRQ0，用作中断请求信号 每秒产生18.206次中断请求，或说每隔55ms （54.925493ms）申请一次中断 DOS系统利用计数器0的这个特点，通过08号 中断服务程序实现了日时钟计时功能
MCS51的片内接口及定时器计数器
参考程序如下：
ORG 0000H LJMP MAIN
ORG 0100H MAIN：
MOV TMOD，#09H MOV TH0，#00H MOV TL0，#00H BACK1： JB P3.2，BACK1 SETB TR0
BACK2： JNB P3.2，BACK2
BACK3： JB P3.2，BACK3 CLR TR0 MOV 70H，TL0 MOV 71H，TH0 SJMP $
P1=～K;} Return; }
5.2 MCS-51定时/计数器及其应用
51系列内部有2个16位的定时/计数器T0、T1
52系列内部有3个16位的定时/计数器T0、T1、T2
功能：
定时 计数
可编程 串行口的波特率发生器
定时/计数器的可编程特性：
⑴ 确定其工作方式是定时还是计数
⑵ 预置定时或计数初值
回目录 上页 下页
计数初值X的计算方法： 计数方式：
N= 2n－X（X即为要求计数的次数）
定时方式： （2n － X）×T = 定时值
∴ X = 2n －定时值 / T 其中T为机器周期，时钟的12分频， 若晶振为6MHz，则T = 2µs， 若晶振为12MHz，则T = 1µs
回目录 上页 下页
BACK：
MOV A，P0 ；读P0口开关状态，并送入累加器A
CPL A
；对累加器A求反
MOV P1，A
；从P1口输出
SJMP BACK ；循环执行
C51参考程序如下： Sfr P0=0x80; Sfr P1=0x90; Void main(){ Volatile unsigned char k; P0=0xff; P1=0; While(1) { K=P0;
定时计数器练习题
定时/计数器练习题一、填空题1.当使用慢速外设时，最佳的传输方式是（中断）。
2.MCS-51单片机有（5 ）个中断源，有（2 ）个中断优先级，优先级由软件填写特殊功能寄存器（IP ）加以选择。
3.MCS-51单片机中，T0中断服务程序入口地址为（000BH ）。
4.外部中断请求标志位是（IE0 ）和（IE1 ）。
5.MCS-51单片机晶振频率为12MH Z ，相应单重中断的最短时间是（3 μs），最长时间是（8μs）。
6.MCS-51单片机外部中断有（2 ）种中断信号触发方式，若选用外部中断0为边沿触发方式，则需要指令（SETB IT0 ）。
7.MCS-51单片机中断系统选用外部中断1和定时器/计数器T1中断为高优先级，则中断优先级控制字（IP）= （0CH ）。
8.对采用电平触发方式的外部中断，必须在中断返回前（撤销中断请求信号）。
9.（RETI ）指令以及任何访问（IE ）和（IP ）寄存器的指令执行完后，CPU不能马上相应中断。
10.MCS-51单片机有（2 ）个16位可编程定时器/计数器，有（ 4 ）种工作方式。
11.MCS-51单片机的最大计数值为（65536 ），此时工作于方式（1 ）。
12.若定时器/计数器工作于方式0时，为（13 ）位的定时器/计数器，TL的低（5 ）位计满溢出时，向高（8 ）位的TH进位。
13.当定时器/计数器T0工作在方式3时，要占用定时器/计数器T1的（TR1 ）和（TF1 ）两个控制位。
14.当把定时器/计数器T0定义为一个可自动重新装入初值的8位定时器/计数器时，（TL0 ）作为8位计数器，（TH0 ）为常数寄存器。
15.使用定时器T1设置串行通信的波特率时，应把定时器T1设定为工作方式2，即（自动重装载）。
16.在定时器/计数器T0工作方式3下，TH0溢出时，（TF1 ）标志将被硬件置1去请求中断。
17.T0和T1两引脚也可作为外部中断输入引脚，这时TMOD寄存器中的C/T位应为（1 ）。
微机接口技术实验定时计数器8253
微机接口技术实验定时/计数器（8253）1. 实验原理TPC-USB平台上有一块8253定时/计数器芯片，除了片选引脚，其他信号都已接好。
有关结构和编程，请参考本章前几节内容。
2. 实验内容（1）计数器方式0实验将计数器0设置为方式0，计数器初值为N（N≤0FH），用手动开关逐个输入单脉冲，编程使计数值在屏幕上显示，并同时用逻辑笔观察OUT0电平变化（当输入N+1个脉冲后OUT0变高电平）。
步骤如下：1）按图2.1虚线连接电路。
图2.1 TPC-USB平台计数器方式0实验连线图2）根据流程图2.2，编程并运行，观察实验结果。
图2.2 TPC-USB平台计数器方式0实验流程图3)实验代码：CODE SEGMENTASSUME CS:CODESTART:MOV AL,10HMOV DX,283HOUT DX,ALMOV AL,0FHMOV DX,280HOUT DX,ALLL: MOV AL,00HMOV DX,283HOUT DX,ALMOV DX,280HIN AL,DXCMP AL,9JBE L1ADD AL,7L1:ADD AL,30HMOV DL,ALMOV AH,2INT 21HMOV DL,0DHMOV AH,02HINT 21HMOV DL,0AH MOV AH,02H INT 21HMOV AH,6MOV DL,0FFH INT 21H JZ LLMOV AH, 4CH INT 21H CODE ENDS END START（2）计数器方式3实验将计数器0、计数器1分别设置为方式3，计数初值设为1000，用逻辑笔观察OUT1输出电平的变化(频率1Hz)。
步骤如下：1）按图2.3连接电路。
U5 8253+5V+5V图2.3 TPC-USB 平台计数器方式3实验连线2）根据流程图2.4，编程并运行，观察实验结果。
图2.4 TPC-USB平台计数器方式3实验流程图3）实验代码：CODE SEGMENTASSUME CS:CODESTART:MOV AL,37HMOV DX,283HOUT DX,ALMOV AL,00HMOV DX,280HOUT DX,ALMOV AL,10HOUT DX,ALMOV AL,77HMOV DX,283HOUT DX,ALMOV AL,00HMOV DX,281HOUT DX,ALMOV AL,10HOUT DX,ALMOV AH,4CHINT 21HCODE ENDSEND START（3）计数器级联实验将计数器0设置为方式3（方波），计数器1设置为方式2（分频）。
单片机的定时计数器与串行接口
★51系列单片机片内有二个十六位定时/计数器：定时器0(T0)和定时器1(T1)。
★两个定时器都有定时或事件计数的功能，可用于定时控制、延时、对外部事件计数和检测等场合★定时/计数器实际上是16位加1计数器。
T0由2个8位持殊功能寄存器TH0和TL0构成，T1由2个8位持殊功能寄存TH1和TL1构成。
★每个定时器都可由软件设置为定时工作方式或计数工作方式。
★T0和T1受特殊功能寄存器TMOD和TCON控制。
1. 定时工作方式★设置为定时工作方式时，定时器计数的脉冲是由51单片机片内振荡器经12分频后产生的。
★每经过一个机器周期定时器(T0或T1)的数值加1直至计数满产生溢出。
如：当8051采用12MHz晶体时，每个机器周期为1μs，计5 个机器周期即为5 μs，即定时5 μs 。
2. 计数工作方式★设置为计数工作方式时，通过引脚T0(P3．4)和T1(P3．5)对外部脉冲信号计数。
★当输入脉冲信号产生由1至0的下降沿时，定时器的值加1, 在每个机器周期CPU采样T0和T1的输入电平。
若前一个机器周期采样值为高，下一个机器周期采样值为低，则计数器加1。
★由于检测一个1至0的跳变需要二个机器周期，故最高计数频率为振荡频率的二十四分之一。
★虽然对输入信号的占空比无特殊要求，但为了确保某个电平在变化之前至少被采样一次，要求电平保持时间至少是一个完整的机器周期。
★GATE：门控信号GATE=0，TRx=1时即可启动定时器工作；GATE=1，INTx=1才可启动定时器工作。
★C/T：定时器/计数器选择位C/T=1，为计数器方式；C/T=0，为定时器方式。
★M1 M0 工作模式选择位M1M0=00 工作方式0（13位方式）。
M1M0=01 工作方式1（16位方式）。
M1M0=10 工作方式2（8位自动再装入方式）。
M1M0=11 工作方式3（T0为2个8位方式）。
★TF0：T0溢出中断请求标志。
TF0=1，T0有溢出中断请求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
习题三、定时/计数技术( 7学时：13分)
1 微机系统的定时分（）两类。
A. 内部定时、外部定时；
B. 软件定时、硬件定时；
C. 时基电路定时、RC定时；
D. 软硬结合的定时、软件定时。
2 内部定时是指计算机本身运行的时间基准（时钟周期）或时序关系，是用户无法更改的。
外部定时是指外部设备实现某种功能时，本身所需要的一种时序关系，需要用户根据外设的要求进行安排，是可更改的（）（判断题）
3 微机系统中的外部定时有（）、（）、（）三种方法？其特点如何？
A. 内部定时、外部定时、内外结合的定时；
B. 软件定时、硬件定时、软硬结合的定时；
C. 时基电路定时、RC定时、前两者结合的定时；
D. 软硬结合的定时、时基电路定时、RC定时。
4 82C54A定时/计数器是的定时/计数器（逆计数器），它内部有（3个）（4个）相互独立的（16位）（8位）、（减1）（加1）计数通道，每个通道有自己独立的计数脉冲输入信号（CLK）（GATE）、门控信号（CLK）（GATE）和计数/定时到的输出信号（OUT）（GATE），每个通道有（6种）（5种）工作方式，1个通道最多可以计（65536）（65535）个脉冲。
（勾选正确答案题）
5 82C54A初始化编程包括（）、（）两项内容？
A. 选择计数通道、工作方式；
B. 计数初值写入顺序（先低字节，后高字节）、计数码制；
C. 向命令寄存器中写入方式字、按方式字的要求向选定的计数通道中写入计数初值；
D. 前面的都不是。
6 在对82C54A进行始化编程时，向命令寄存器中写入方式字，包括选择（）通道、( )的长度及写入顺序、（）方式、（）。
(填空题)
7 8253有哪几种工作方式？区分不同工作方式的特点，为什么方式3使用最普遍？（简答题）
8253有6种工作方式——方式0～方式5。
区分不同工作方式的特点主要体现在以下的4个方面：
（1）启动计数器的方式不同
（2）计数过程中门控信号GATE对计数操作的控制作用不同
（3）计数/定时到时输出端OUT输出的波形不同
（4）在计数过程中，写入新的计数初值的处理方式不同
方式3由于具有自动重新装载计数初值，能输出重复波形，且输出波形的高低电平比为1:1或近似1:1（方波或近似方波），所以在实际中应用最广泛。
8、按下图连接，将计数器0、计数器1分别设置为方式3，计数初值为1000，试编程对8254（8253）初始化，画出OUT1输出波形并计算其频率。
(实验部分)
MOV AL, 00110110B
MOV DX, 283H
OUT DX, AL
MOV AX,1000
MOV DX, 280H
OUT DX, AL
MOV AL, AH
OUT DX,AL
;OUT0 输出1000HZ的方波
MOV AL, 01110110B
MOV DX, 283H
OUT DX, AL
MOV AX,1000
MOV DX, 281H
OUT DX, AL
MOV AL, AH
OUT DX,AL
;OUT1 输出1HZ的方波。
