led灯珠

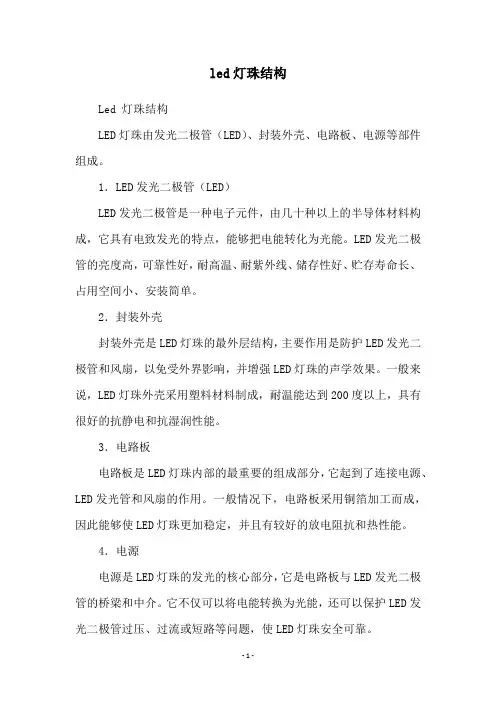

led灯珠结构
led灯珠结构
Led 灯珠结构
LED灯珠由发光二极管（LED）、封装外壳、电路板、电源等部件组成。
1．LED发光二极管（LED）
LED发光二极管是一种电子元件，由几十种以上的半导体材料构成，它具有电致发光的特点，能够把电能转化为光能。
LED发光二极管的亮度高，可靠性好，耐高温、耐紫外线、储存性好、贮存寿命长、占用空间小、安装简单。
2．封装外壳
封装外壳是LED灯珠的最外层结构，主要作用是防护LED发光二极管和风扇，以免受外界影响，并增强LED灯珠的声学效果。
一般来说，LED灯珠外壳采用塑料材料制成，耐温能达到200度以上，具有很好的抗静电和抗湿润性能。
3．电路板
电路板是LED灯珠内部的最重要的组成部分，它起到了连接电源、LED发光管和风扇的作用。
一般情况下，电路板采用铜箔加工而成，因此能够使LED灯珠更加稳定，并且有较好的放电阻抗和热性能。
4．电源
电源是LED灯珠的发光的核心部分，它是电路板与LED发光二极管的桥梁和中介。
它不仅可以将电能转换为光能，还可以保护LED发光二极管过压、过流或短路等问题，使LED灯珠安全可靠。
led灯珠发光原理(一)
led灯珠发光原理(一)LED灯珠发光原理LED（Light Emitting Diode）灯珠，一种具有半导体激光效果的新型光源，它采用半导体材料发光的原理制成，具有高效、节能和长寿命等特点。
那么，LED灯珠是如何发光的呢？下面从浅入深，逐步解释其发光原理。
什么是LED灯珠LED灯珠是一种半导体光电器件，由发光二极管（LED）和封装材料组成。
LED是一种能够将电能直接转化成光能的电子元件，而封装材料则用于保护LED芯片，散热和聚光等功能。
LED的基本结构LED灯珠的基本结构包括：发光二极管芯片、两个导线和封装材料。
芯片是整个LED灯珠的核心部分，由半导体材料制成。
导线用于给芯片提供电力，同时还起到固定芯片的作用。
封装材料则用于保护芯片并散发出光线。
LED的发光原理LED的发光原理是基于固体半导体材料的特性而产生的。
当正向电压施加在LED芯片的两端时，电流开始流动，从而使LED芯片发光。
具体来说，LED芯片包含有n型半导体、p型半导体和p-n结构。
n型半导体附近的电子比空穴多，而p型半导体附近的空穴比电子多。
当p型半导体和n型半导体连接在一起后，电子和空穴开始重新组合。
在具体过程中，电子从n型区域跃迁到p型区域，并与空穴相遇。
两者之间的能量差值释放为光。
这种能级跃迁引起的光释放过程，就是LED的发光。
LED的发光颜色LED灯珠的发光颜色与所使用的半导体材料有关。
常见的LED发光颜色有红、绿、蓝和白色等。
红色LED主要由氮化镓（GaN）材料制成，绿色LED则采用磷化镓（GaP）材料，蓝色和白色LED则是利用氮化铟镓（InGaN）材料。
通过不同的材料组合，可以调整LED的发光颜色，并实现多种颜色的光源。
总结作为一种新型的光源，LED灯珠具有高效、节能和长寿命的特点，并且发光原理也相对简单易懂。
通过正向电压的施加，LED芯片中的电子和空穴发生能级跃迁，从而产生可见光。
不同的半导体材料使LED具备不同的发光颜色，从而满足人们在照明和显示方面的多样需求。
LED灯具的结构基础知识
LED灯具的结构基础知识一、LED灯珠LED灯珠是LED灯具最重要的组成部分，也是发出光线的源头。
它由氮化镓和其它化合物构成，具有半导体的性质，电流通过时，电子受到激发跃迁，产生出光。
不同的化合物和掺杂元素会产生不同的颜色。
LED灯珠的质量和工艺是影响灯具品质的重要因素。
二、散热器由于LED的工作原理和高发光效率，会产生大量的热量。
如果不能及时散热，会加速LED的老化，缩短寿命。
散热器的材质通常是铝合金或铜，具有良好的导热性能，通过传导和对流的方式将热量散发出去。
三、PCB电路板PCB电路板是LED灯具的灯珠支撑和导电的基础，通常由玻璃纤维增强的环氧树脂制成。
在PCB上有阻线、导线、焊锡垫、引脚等元件，通过这些元件把电源引进LED灯珠。
四、电源电源是LED灯具的核心部分之一，它将交流电转化为直流电，并为LED提供稳定的工作电流。
常见的电源有集成电源和外置电源两种，集成电源通常直接集成在灯具内部，而外置电源则需要连接到灯具外部。
五、透镜透镜主要用于控制和调节LED灯光的发散角度和光照强度。
常见的透镜材质有玻璃、塑料和聚碳酸酯等，透镜的形状和结构不同，可以实现不同的光束控制效果。
六、灯具外壳灯具外壳通常是由铝合金、塑料等材质制成，它起到保护灯具内部元件的作用。
外壳的设计和结构可以影响灯具的散热性能、防水性能以及外观效果。
七、驱动电路驱动电路是将电源的交流电转化为恰当的直流电供给LED灯珠的电路。
它具有调节电压、电流、功率因数等功能，以保证LED灯具的正常工作。
总结：LED灯具的结构基础知识包括LED灯珠、散热器、PCB电路板、电源、透镜、灯具外壳和驱动电路等组成部分。
了解这些结构基础知识有助于我们更好地理解LED灯具的工作原理和使用方法，选择适合的LED灯具产品。
同时，这些结构部件的设计和制造质量也决定了灯具的品质和寿命。
led灯珠尺寸规格以及使用范围
led灯珠尺寸规格以及使用范围LED灯珠尺寸规格以及使用范围LED灯珠作为一种新型的照明光源，具有节能、环保、寿命长等优点，已经逐渐在照明行业中得到广泛应用。
LED灯珠的尺寸规格和使用范围是选择LED灯珠时需要考虑的重要因素之一。
一、LED灯珠尺寸规格LED灯珠的尺寸规格通常由其外观尺寸和芯片尺寸两部分组成。
1. 外观尺寸：LED灯珠的外观尺寸是指灯珠的长、宽、高等尺寸参数。
常见的外观尺寸有：2.0mm×1.6mm、3.0mm×3.0mm、5.0mm×5.0mm等。
不同尺寸的外观尺寸适用于不同的应用场景，如小尺寸LED灯珠适用于手机、手表、电子产品等小型照明设备，大尺寸LED灯珠适用于室内照明、显示屏等大面积照明装置。
2. 芯片尺寸：芯片尺寸是指LED灯珠内部的发光芯片的尺寸。
常见的芯片尺寸有：3528、5050、2835等。
芯片尺寸的不同决定了LED 灯珠的功率、亮度、发光效果等特性。
一般来说，芯片尺寸越大，灯珠的功率和亮度越高，适用于需要较高照明要求的场景。
二、LED灯珠的使用范围LED灯珠具有广泛的使用范围，涉及到室内照明、室外照明、汽车照明、舞台照明等多个领域。
1. 室内照明：在室内照明方面，LED灯珠可以应用于家庭照明、商业照明、办公照明等场所。
LED灯珠具有节能高效的特点，可以替代传统的白炽灯和荧光灯，提供更加舒适的照明效果。
2. 室外照明：在室外照明方面，LED灯珠的耐用性和防水性能使其成为理想的选择。
LED灯珠可以应用于道路照明、景观照明、广告照明等场所，提供高亮度、高效能的照明效果，并且具有较长的使用寿命。
3. 汽车照明：汽车照明是LED灯珠的另一个重要应用领域。
LED灯珠可以应用于汽车头灯、尾灯、转向灯等部位，具有高亮度、低能耗、快速响应等优点，提供汽车行驶时所需的照明效果。
4. 舞台照明：在舞台照明方面，LED灯珠的高亮度、高色彩还原度等特点使其成为主要的照明光源。

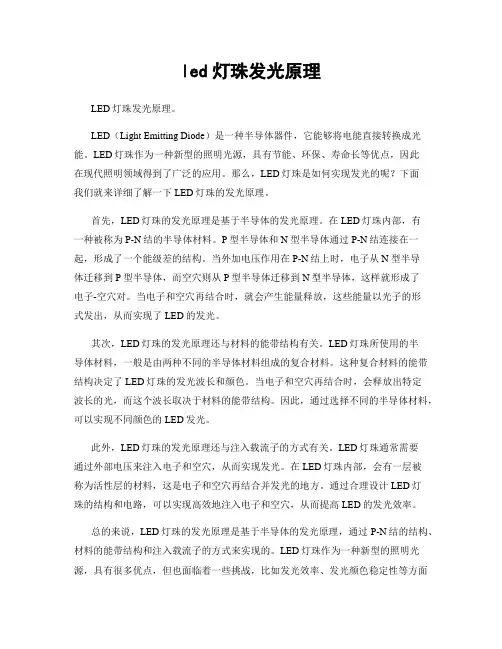

led灯珠发光原理
led灯珠发光原理LED灯珠发光原理。
LED（Light Emitting Diode）是一种半导体器件，它能够将电能直接转换成光能。
LED灯珠作为一种新型的照明光源，具有节能、环保、寿命长等优点，因此在现代照明领域得到了广泛的应用。
那么，LED灯珠是如何实现发光的呢？下面我们就来详细了解一下LED灯珠的发光原理。
首先，LED灯珠的发光原理是基于半导体的发光原理。
在LED灯珠内部，有一种被称为P-N结的半导体材料。
P型半导体和N型半导体通过P-N结连接在一起，形成了一个能级差的结构。
当外加电压作用在P-N结上时，电子从N型半导体迁移到P型半导体，而空穴则从P型半导体迁移到N型半导体，这样就形成了电子-空穴对。
当电子和空穴再结合时，就会产生能量释放，这些能量以光子的形式发出，从而实现了LED的发光。
其次，LED灯珠的发光原理还与材料的能带结构有关。
LED灯珠所使用的半导体材料，一般是由两种不同的半导体材料组成的复合材料。
这种复合材料的能带结构决定了LED灯珠的发光波长和颜色。
当电子和空穴再结合时，会释放出特定波长的光，而这个波长取决于材料的能带结构。
因此，通过选择不同的半导体材料，可以实现不同颜色的LED发光。
此外，LED灯珠的发光原理还与注入载流子的方式有关。
LED灯珠通常需要通过外部电压来注入电子和空穴，从而实现发光。
在LED灯珠内部，会有一层被称为活性层的材料，这是电子和空穴再结合并发光的地方。
通过合理设计LED灯珠的结构和电路，可以实现高效地注入电子和空穴，从而提高LED的发光效率。
总的来说，LED灯珠的发光原理是基于半导体的发光原理，通过P-N结的结构、材料的能带结构和注入载流子的方式来实现的。
LED灯珠作为一种新型的照明光源，具有很多优点，但也面临着一些挑战，比如发光效率、发光颜色稳定性等方面的问题。
随着科技的不断发展，相信LED灯珠的发光原理会得到进一步的优化和改进，为人们的生活带来更多的便利和舒适。

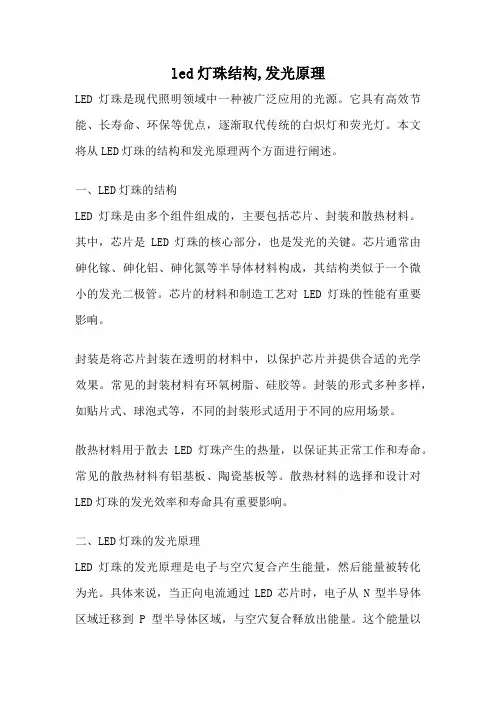

led灯珠结构,发光原理
led灯珠结构,发光原理LED灯珠是现代照明领域中一种被广泛应用的光源。
它具有高效节能、长寿命、环保等优点，逐渐取代传统的白炽灯和荧光灯。
本文将从LED灯珠的结构和发光原理两个方面进行阐述。
一、LED灯珠的结构LED灯珠是由多个组件组成的，主要包括芯片、封装和散热材料。
其中，芯片是LED灯珠的核心部分，也是发光的关键。
芯片通常由砷化镓、砷化铝、砷化氮等半导体材料构成，其结构类似于一个微小的发光二极管。
芯片的材料和制造工艺对LED灯珠的性能有重要影响。
封装是将芯片封装在透明的材料中，以保护芯片并提供合适的光学效果。
常见的封装材料有环氧树脂、硅胶等。
封装的形式多种多样，如贴片式、球泡式等，不同的封装形式适用于不同的应用场景。
散热材料用于散去LED灯珠产生的热量，以保证其正常工作和寿命。
常见的散热材料有铝基板、陶瓷基板等。
散热材料的选择和设计对LED灯珠的发光效率和寿命具有重要影响。
二、LED灯珠的发光原理LED灯珠的发光原理是电子与空穴复合产生能量，然后能量被转化为光。
具体来说，当正向电流通过LED芯片时，电子从N型半导体区域迁移到P型半导体区域，与空穴复合释放出能量。
这个能量以光的形式辐射出来，形成可见光。
LED灯珠的发光颜色取决于芯片材料的能带结构和掺杂材料的不同。
例如，砷化镓材料的能带结构决定了其发出的光为蓝光，通过将荧光粉涂覆在蓝光LED灯珠上，可以转换成白光。
而砷化铝材料的能带结构可以发出绿光，砷化氮材料则可以发出紫外光。
LED灯珠的发光效率高主要有两个原因。
首先，LED灯珠发光过程中几乎不产生热量，大部分电能被转化为光能，因此能量利用效率高。
其次，LED灯珠的发光是直接发光，不需要通过荧光粉等转换材料，避免了能量损失。
总结：LED灯珠的结构包括芯片、封装和散热材料，其中芯片是核心部件。
LED灯珠的发光原理是电子与空穴复合产生能量，然后能量转化为光。
LED灯珠具有高效节能、长寿命和环保等优点，是照明领域的重要光源。
led灯珠标准
led灯珠标准随着LED（Light Emitting Diode）技术的不断发展，LED灯珠已经成为照明领域的主流光源之一。
为了确保LED灯珠的质量、性能和安全性，制定一系列的标准是至关重要的。
本文将深入研究LED灯珠标准的制定，以及这些标准在推动LED照明技术应用中的重要性与实际效果。
一、LED灯珠的基本特性发光原理：LED灯珠是通过半导体材料电子的注入和复合来产生光的，具有高效、低能耗、寿命长等优点。
色温与色彩：LED灯珠具有可调节的色温和色彩，能够满足不同场景的照明需求，广泛应用于室内和室外照明。
节能环保：相较于传统光源，LED灯珠具有更高的能效，不含有汞等有害物质，符合绿色环保的发展趋势。
二、LED灯珠标准的制定光电参数标准：包括亮度、光通量、发光效率等参数的标准，确保LED灯珠在实际应用中具备足够的照明性能。
色彩性能标准：包括色温、色彩还原指数（CRI）、色坐标等参数的标准，以保证LED灯珠的色彩表现符合预期。
寿命与可靠性标准：制定关于LED灯珠使用寿命、光衰、稳定性等方面的标准，确保其长时间稳定运行。
电气性能标准：包括电流、电压、功率因数等参数的标准，以确保LED灯珠在电气方面的性能符合安全标准。
环境适应性标准：对LED灯珠的工作温度范围、防水防尘等环境适应性进行标准化，以适应不同应用场景的需求。
三、LED灯珠标准在实际应用中的重要性质量保证：LED灯珠标准的制定有助于确保产品质量，使消费者在购买时能够选择高质量、可靠的LED照明产品。
性能比较：标准化的LED灯珠参数使得不同厂家的产品可以进行性能比较，促进了行业内的竞争与进步。
降低安全风险：通过电气性能和环境适应性的标准，可以降低LED灯珠在使用过程中的安全风险，确保用户的安全。
促进技术创新：LED灯珠标准的制定不仅规范了现有技术，也为新技术的研发提供了方向，促进了LED照明技术的创新与进步。
四、未来发展趋势更加综合的标准体系：随着LED照明技术的不断发展，未来的LED灯珠标准体系可能会更加综合，覆盖更多方面的性能指标。
led灯珠知识
led灯珠知识LED灯珠知识LED灯珠，全名为Light Emitting Diode，是一种半导体发光元件，它具有效率高、寿命长、可靠性高、发热小等优点，因此被广泛应用于照明、指示、显示、通讯等各个领域。
下面，我们来了解一下LED灯珠的基本知识。
一、LED灯珠的结构LED灯珠由P型半导体、N型半导体和PN结组成。
当正向偏置时，电子从N型半导体向P型半导体注入，在PN结的电场作用下，电子与空穴复合放出能量，产生光辐射。
二、LED灯珠的工作原理LED灯珠的发光原理是电子、空穴在一个内部电场的作用下复合发光，其内部电场是由外界直流电源提供的。
具体而言，当两种半导体材料以P-N接触形式连接，也就是形成了PN结，当外加电压使电子从N 型半导体区向P型半导体区推进时，与此同时空穴从P型半导体区向N型半导体区移动。
此时，电子与空穴在PN结中相遇复合，放出能量以形成光子，从而实现LED灯珠发光。
三、LED灯珠的分类LED灯珠可以根据不同的尺寸、颜色、亮度等进行分类。
其中常见的分类有以下几种：1.按照尺寸分类：常见尺寸有3mm、5mm、8mm等。
2.按照颜色分类：常见颜色有红、绿、蓝、黄、白等。
3.按照亮度分类：常见亮度有低亮度、中亮度和高亮度等。
四、LED灯珠的优缺点优点：1.高效节能：LED灯珠比传统照明产品的能源消耗要低很多，可以达到较高的能量转换效率，一定程度上可以降低用户的电费开支。
2.环保安全：LED灯珠不含汞等有害物质，不会产生紫外线辐射，不会损伤人眼和环境。
3.寿命长：LED灯珠寿命长达5万小时以上，且不存在灯丝烧断等故障。
缺点：1.成本高：相较于传统照明产品，LED灯珠的成本较高一些，但在长期使用中可节省电费，降低成本。
2.散热要求高：LED灯珠在工作过程中产生的热量，需要通过导热材料和散热器等散热设备的协助才能散发出去。
五、结语LED灯珠作为一种新型照明灯源，其效率高、寿命长、可靠性高的优点被普遍认可。
LED灯珠参数介绍
LED灯珠参数介绍LED（Light Emitting Diode）是一种半导体器件，能够将电能直接转化为光能。
LED灯珠是LED照明产品的核心组成部分，其参数决定了LED灯珠的性能和应用范围。
下面将介绍LED灯珠的常见参数。
1.亮度：LED灯珠的亮度是衡量其辐射光强度的指标，单位为流明（lm）。
亮度决定了LED灯珠的照明效果，一般来说，亮度越高，LED灯的照明效果越好。
2.发光效率：发光效率是指LED灯珠所辐射出来的光能与输入的电能之间的转换效率，一般以光通量（lm/W）来衡量。
发光效率高的LED灯珠能够在相同输入电能的情况下达到更高的亮度。
3.色温：色温是指LED灯珠发出的光的颜色，一般用单位为开尔文（K）的绝对温度来表示。
常见的LED灯珠有暖白光（2700K-3500K）、自然白光（4000K-4500K）、冷白光（5000K-6500K）等不同色温，应用于不同场景和需求。
4.色彩指数：色彩指数是描述光源对物体颜色还原能力的一个指标，用Ra来表示。
Ra越高，光源对物体颜色还原的能力越好，颜色更真实。
常见的LED灯珠色彩指数一般在80以上，达到或接近自然光的还原效果。
5.功率：功率是LED灯珠工作时的电能消耗，单位为瓦特（W）。
功率的大小直接影响到LED灯珠的亮度和发光效率，通常情况下，功率越大，亮度越高。
6.工作电流：工作电流是指LED灯珠正常工作时所需要的电流，单位为安培（A）。
工作电流的大小会影响到LED灯珠的亮度和寿命，过高或过低的电流都会影响到其正常工作。
7.寿命：寿命是指LED灯珠在正常工作状态下可以工作的时间。
LED 灯珠寿命的衡量标准是指其亮度降低到初始值的70%所需要的时间，一般来说，寿命较长的LED灯珠能够在相同亮度下使用更久。
8.耐压：耐压是指LED灯珠能够承受的最大电压。
耐压的大小直接影响LED灯珠在实际应用中的可靠性和稳定性。
9.光束角：光束角是指LED灯珠发出的光的辐射范围。
LED灯珠全参数介绍
LED灯珠全参数介绍一、LED灯珠的定义和结构LED灯珠是指使用半导体材料制作而成的发光二极管，具有长寿命、低功耗、高亮度、高光效等特点。
它是将P型半导体和N型半导体通过特殊工艺连接在一起，形成PN结构，当加上适当电压时，电子和空穴在PN结区域发生复合，释放出光能，实现发光效果。
1. 芯片（Chip）：芯片是LED灯珠的核心部分，通常由砷化镓（GaAs）和砷化铝镓（AlGaAs）等半导体材料制成。
芯片的材料和工艺决定了LED灯珠的电流电压特性和光电特性。
2. 原胶（Bonding Wire）：原胶用于将芯片与电极线连接，通常使用金线或银线作为原胶。
它起到导电和固定芯片的作用。
3. 封装胶（Encapsulation Glue）：封装胶是用来封装LED芯片的粘合物，通常使用透明的环氧树脂。
它起到保护芯片、提高光效和传导热量的作用。
4. 电极（Electrode）：电极是LED灯珠的引线，用于连接外部电源。
通常有正极和负极两个电极，分别为芯片的P区和N区。
5. 散热底座（Heat Sink）：散热底座用于散热，通常由金属材料制成。
它可以提高LED灯珠的散热效果，延长其使用寿命。
二、LED灯珠的参数介绍1. 电流（Current）：LED灯珠工作时的电流大小，通常用单位安培（A）表示。
较小的电流可以延长灯珠的使用寿命，但光亮度会降低；较大的电流会提高亮度，但会缩短使用寿命。
2. 电压（Voltage）：LED灯珠正常工作时所需要的电压，通常用单位伏特（V）表示。
不同灯珠的电压有所差异，一般情况下，电压越高，亮度也会相应增加。
3. 光通量（Luminous Flux）：LED灯珠发光的总光输出，通常用单位流明（lm）表示。
光通量越大，表示灯珠的亮度越高。
4. 发光效率（Luminous Efficiency）：指每单位电功率所能产生的光输出，通常用单位流明每瓦特（lm/W）表示。
发光效率越高，表示灯珠的发光效果越好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
粗略说，按封装分为直插、贴片、食人鱼
按功率说分为大、中、小功率
大功率白光LED（比如CREE的XML-T6）单颗功率已经达到10W，电压3.3v电流3A，小功率红光LED（比如常见的5MM直插）电压2v，电流15毫安
如果实在找不到元件型号，可以按照光色推断工作电压：
红光1.8~2.2v
黄光2.0~2.4v
绿光2.2~2.8v
兰光和白光2.8~3.5v
贴片封装为0805、1206等小功率管，工作电流一般为10毫安，但也有例外；
贴片封装为3014、3528、3535等小功率管，工作电流一般为20~50毫安，但也有例外；贴片封装为5050、5060、5630等中功率管，工作电流一般为50~150毫安，但也有例外；大功率LED全是贴片封装，各公司不同品牌不同系列参数有很大不同；但标称1W的一般工作电流都是350mA
φ5草帽灯（0.06W）、3528（0.06W）、3629(0.2-0.3W)、5050(0.2-0.5W)、5630(0.2-0.5W)、3014、3020(0.06W)
LED灯珠主要有直插、贴片、大功率、灯条、集成等直插灯珠：主要是以电极为导热、导电形式封装，其特点是发光面大，多呈圆形，其发光体后半部有两只或多只引脚。
贴片光源：主要是规则小型四方颗粒，规格主要有3528、5050、3014、3020等，如3528 其实就是3.5*2.8mm。
大功率光源：最主要的特点就是，单颗较大，光源整体多为圆形，其光源发光面有典型的半球状透镜，肉眼可见透镜下圆形荧光粉和黑色晶体。
灯条光源：顾名思义，灯条就是将多颗光源（具体看外观可区分）焊接在条形基板上，组成的模组，多呈条状或方形状。
集成光源：目前集成光源（COB光源）是将多颗晶片封装在一个反射碗区，其光源表面有明显的大面积涂布式黄色胶状物质（荧光粉+硅胶），光源表面可见多颗黑色小粒状黑体（晶片）。
芯片规格型号有：按外形分类，芯片一般分为圆片和方片。
其中圆片相对较低档，性能不够稳定，一般不采用圆片生产的LED；方片一般以尺寸大小来衡量，比如12 mil (1 mil =0.0254平方毫米)。
一般来说，同一品牌的芯片，芯片尺寸越大，亮度越高。
最常采用的LED灯珠，红光和黄光一般在9~12mil，白，蓝，绿光一般都在12~14mil，这也是市面上最常用的芯片，如果用更大的芯片，亮度虽然可以提高不少，但是芯片价格大幅度提高，这就是为什么大尺寸芯片很少有人采用的原因。
LED芯片有一些通用的尺寸，但也有一些特殊的尺寸，有的厂家有做，有的厂家没做希望对楼主有用，有用的话记得顶下哦。
