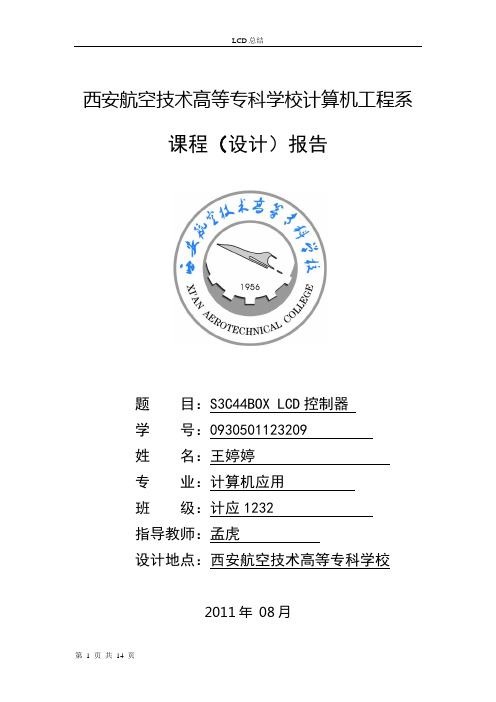

西安航空技术高等专科学校计算机工程系课程（设计）报告题目：S3C44BOX LCD控制器学号：0930501123209姓名：王婷婷专业：计算机应用班级：计应1232指导教师：孟虎设计地点：西安航空技术高等专科学校2011年 08月LCD概述摘要液晶显示屏LCD主要用于文本及图形、图像信息的显示。
目前，用于笔记本电脑的液晶显示与液晶电视已经实现量产。
液晶显示屏具有轻薄、体积小、耗电量低、无辐射、平面直角显示以及影像稳定不善手等特点。
因此许多电子应用中，常使用液晶显示屏作为人及界面。
目录一、S3C4480X LCD控制器概述 (4)二S3C4480X LCD控制器的特性 (4)三、S3C44BOX LCD外部接口信号 (4)四、S3C44BOX LCD控制器框图 (5)五液晶显示应用 (5)1、基本要求 (5)(1). 学习目的 (5)(2). 应掌握的内容 (6)2．矩形显示 (6)3．字符显示 (6)4.LCD函数 (6)5 参考代码 (7)(1).初始化代码 (7)(2).控制函数 (9)6. 程序 (11)六、触摸屏 (12)1. 学习目的 (12)2. 应掌握的内容 (12)3. 设计思路 (13)4. 程序 (13)七、实验心得 (14)一、S3C4480X LCD控制器概述S3C4480X上的LCD控制器由传送LCD映像数据的逻辑电路组成。
LCD映像数据是指从系统存储器的视频缓冲到外部LCD驱动器的数据。
对于单色LCD，LCD控制器通过应用基于时间的抖动算法和FRC（Frame Rate Contr01，帧速率控制）方法支持单色的、2位/像素（4级灰度扫描）或4位/像素(（16级灰度扫描）的显示模式。
LCD控制器也支持8位／像素(256级彩色)彩色LCD屏接口。
LCD控制器通过编程支持显示屏上的不同需求，例如与之相关的水平/垂直的像素数、数据接口的线宽、接口时序以及刷新率。
二S3C4480X LCD控制器的特性S3C4480X LCD控制器具有如下特性：a 支持彩色／灰度／单色的LCD板。
LCD 调试总结
Air Display, Standalone(Isolated), Preview mode( Camera on)
手机为单板（不是折叠或者滑盖）
如果手机屏朝上， -10kV pass;
但手机朝下， -3kV就花屏了
试试屏向下把手机垫起离开桌面一定距离还有没有问题，如果好了，就找一下放电回路，可能是手机屏的控制电路与金属板距离短了后，电容增大，阻抗减小，本来可以从其它路径放掉的电，从这个电路走了，想办法提高这个路径的阻抗或为放电电流提供一个其它的低阻抗通路
17.背光的反馈电压
升压芯片的输出电压需要反馈，如果没有接LCD的话，那两个极性的电压是无法出来的反馈中的电阻如果没有计算正确，那么很可能反馈电压会超出预料，从而导致太阳能路灯网损坏LCD
18.显示抖动
在确认VPW,VBP,VFP,HPW,HBP,HFP的设置已经符合LCD规格要求后，如果屏幕的显示还在抖动的话，不妨将输出的时钟信号频率降低，有可能解决该问题
于LCD条纹的问题：
1、条纹的宽度，较宽的条纹一般跟背光有较大的关系
2、有些LCD在晃动时，由于视角的变化，逐行扫描比较明显，这种情况跟有些driver IC有关系，只能通过修改参数优化
3、参数没led屏幕是什么有调试好，涉及扫描频率、驱动行列的电压有关!
4手机 LCD&Camera ESD 问题
9.还碰到过一个问题，写PLL的寄存器写了2次，屏幕就抖动的很厉害这个问题应该跟LCD内部实现有关了，并不是每个都会
10.横向抖动，看不清画面，修改ENTRY MODE
11.如果字体反了，修改drive output control ，GS，SS；
12.如果图像刷新上面的字体跑到下面等，区域刷新没处理好；
LCD品质总结

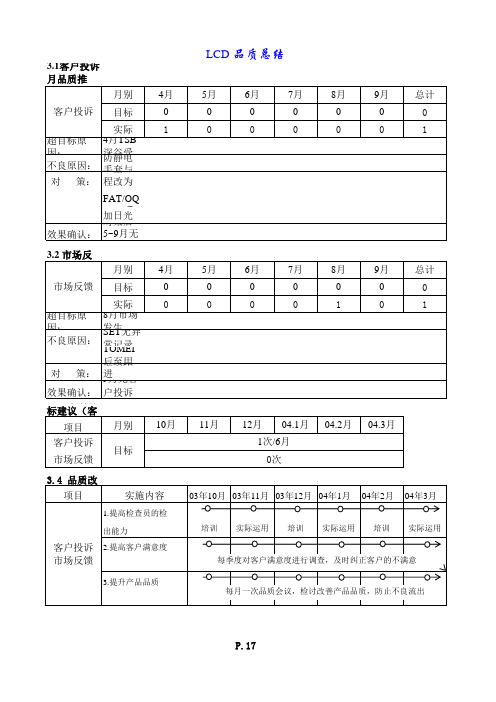

3.1客户投诉月品质推移： 月别 客户投诉 目标 实际 4月 0 1 5月 0 0 6月 0 0 7月 0 0 8月 0 0 9月 0 0 总计 0 1
4月TSB深谷受入检查发生10/10 NG： SET底面脏污(点状) 超目标原因： 不良原因： 防静电手套与底面接触后再通电加热引起，与手套材料有关 对 策： 1. 全工程改为使用棉手套进行作业. 2. FAT/OQC使用手套周期缩短为1~2天更换一次,有异常脏污时立即更换. 3.PA追加日光灯,加强灯光照度,保证有不良时能在PA检出 效果确认： 对策后5~9月无客户投诉及市场反馈 3.2 市场反馈月品质推移： 月别 市场反馈 目标 实际 4月 0 0 5月 0 0 6月 0 0 7月 0 0 8月 0 1 9月 0 0 总计 0 1
8月市场发生IC601脱落（无电源）不良 超目标原因： 不良原因： SET无异常记录,各相关工程均有检查,因此TOMEI无发生可能,应为产品出 TOMEI后至用户之间发生 对 策： 继续跟进
效果确认： 9月无客户投诉及市场反馈 3.3 下期目标建议（客户反馈及市场投诉）： 10月 11月 12月 月别 项目 客户投诉 市场反馈 目标 0次
每月一次品质会议，检讨改善产品品质，防止不良流出Βιβλιοθήκη P.1704.1月
04.2月
04.3月
1次/6月
3.4 品质改善计划： 项目 实施内容
1.提高检查员的检 出能力 培训 实际运用 培训 实际运用 培训 实际运用
03年10月 03年11月 03年12月 04年1月
04年2月
04年3月
客户投诉 2.提高客户满意度 市场反馈
3.提升产品品质
每季度对客户满意度进行调查，及时纠正客户的不满意
LCD_调试总结
LCD 调试总结1. 常见问题总结：LCD的调试中，延时特别重要，一定要确定延长的时间足够，特别是更改电压寄存器后面的延时。
记得有一次屏幕出现抖动的现象，一直查不出原因，厂家从日本派了2次来人，都没解决；最后，把所有的时序测试出来，发现延时不足，影响延时的一个函数传递参数错了。
1.初始化前需要一个延时（大概为10ms），使Reset稳定；2.如果出现花屏现象，很大的可能是总线速度问题；3.如果屏幕闪动比较明显，可以通过调整电压来稳定，一般调节的电压为VRL、VRH、VDV 和VCM；这些电压也可以用来调节亮暗（对比度）；4.调节对比度时，也可以通过调节Gamma值来实现，要调节的对象为：PRP、PRN、VRP、VRN等；5.注意数据是8位、16位时，写命令和数据的函数注意要变化；6.如果调试时发现LCD的亮度有问题，首先检查（考虑）提供给LCD的电流是否一致，再考虑调节电压。
7.开机花屏问题，最简单的处理方式就是在INIT结束的地方增加一个刷黑屏的功能。
也可以在睡眠函数里加延时函数；8. 如果随机出现白屏问题，一个可能是静电问题，把LCD拿到头发上擦几下，如果很容易出现白屏那肯定就是静电问题了。
另外一个在有Backend IC的情况下，也有可能bypass 没处理好。
9.还碰到过一个问题，写PLL的寄存器写了2次，屏幕就抖动的很厉害。
这个问题应该跟LCD内部实现有关了，并不是每个都会。
10.横向抖动，看不清画面，修改ENTRY MODE11.如果字体反了，修改drive output control ，GS，SS；12.如果图像刷新上面的字体跑到下面等，区域刷新没处理好；13.如果图像分开显示，起始点不在原点，多半是全屏刷新起始点寄存器没有设好;14.DMA刷新方式,每次刷新为一行,只能一次刷一整行,不然会出错,减少了循环计算时间,提高了LCD的刷新速度,也就减少了响应时间;15.PWM的频率对于LCD的背光来说，一般做法是通过升压芯片来提供对电压的支持。
LCD显示器性能知识
Display Port
从性能上讲，DisplayPort 1.1最大支持10.8Gb/S的传 输带宽，而最新的HDMI 1.3标准也仅能支持10.2G/s的 带宽；另外，DisplayPortisplayPort可支持 WQXGA+(2560×1600)、QXGA(2048×1536)等分辨率及 30/36bit(每原色10/12bit)的色深，1920×1200分辨 率的色彩支持到了120/24Bit，超高的带宽和分辨率完 全足以适应显示设备的发展。
什么是LCD?
LCD 液晶显示器是 Liquid Crystal Display 的 简称，LCD 的构造是在两片平行的玻璃当中放置 液态的晶体，两片玻璃中间有许多垂直和水平的 细小电线，透过通电与否来控制杆状水晶分子改 变方向，将光线折射出来产生画面。
LCD显示器体积小、辐射少、功耗低，同时视频性能优越、 外观新颖圆滑。
3. 色差:
从不同角度去看液晶显示器, 会发现颜色会随着角 度而变化, 比如说本来是 白色画面变得比较黄或比较蓝, 或是颜色变得比较 淡等等. 随着角度变大, 当颜色的变化已经大到无法接受的 临界点时, 定义该角度为视角.
坏点(dot defect)
所谓坏点, 是指液晶显示器上无法控制的恒亮或恒 暗的点 坏点的造成是液晶面板生产时因各种因素造成的 瑕疵
显示屏在生产、 运输、使用过程注意事项
生产：防尘、防腐、静电防护、防划伤 运输：防潮、防碰撞振动、正放、拿取产品时要 双手握取金属部份，屏受压容易产生暗斑。 使用过程：防潮、防腐
质量管理体系简介
2008年12月，公司通过ISO9001：2000版质量管 理体系认证，2010年2月份完成了ISO9001：2008 换版认证。 2008年12月，公司通过ISO13485：2003版医疗器 械质量管理体系认证； 2010年3月，公司通过ISO14001：2004版环境管 理体系认证； 2010年8月，公司通过OHSAS18000（GB/T28001： 2001）职业健康安全体系认证；
LCD原理及常见不良分析
俗稱 ﹕ 小螞蟻
氣泡
高倍顯微鏡下的情況
許多許多小氣泡
圖一
圖二
.環境照度: 400~600 Lux .判定pattern: 50 % gray (灰 度) .判定方法: >Limit Sample 判定NG; <=Limit Sample 判定OK. 圖三
加嚴的檢驗標准
• 大幅度的搖晃panel，幅度腳90至 130度的后,頻率約10次/S.直立，小幅 度（5度）的搖晃panel，頻率為10次 /S,不可出現水紋波.
檢驗標准:使用30X放大鏡﹐在全黑和灰色背景下。
亮暗點(圖示)
畫面抖動﹐條狀顯示異常﹐字體 顏色異常
• Driver IC 工作不正常或ESD
偏光導刮傷﹐connector 變形﹐開裂﹐螺 孔無螺紋或偏位﹐玻璃破損液晶外泄。
Back lamp connector 受傷變形
Panel 刮傷
刮傷偏光層
LCD 原理及常見不良及判定
prepare by SQA
LCD 與CRT 顯示器的原理。
• 液晶显示器(LCD/Liquid Crystal Display)的显像原理，是
将液晶置于两片导电玻璃之间，靠两个电极间电场的 驱动，引起液晶分子扭曲向列的电场效应，以控制光 源透射或遮蔽功能，在电源关开之间产生明暗而将影 像显示出来，若加上彩霞色滤光片，则可显示彩色影 像。
• CRT的成象原理是依靠电子束高速撞击屏幕上的荧光 粉形成亮点，并由偏转线圈产生磁场控制电子束在屏 幕上逐个把像素击亮，并以很快的速度逐行扫描，利 用人眼的视觉暂留效应重现图像。
簡述LCD 較CRT的優缺點
• LCD的优点： 1、LCD相对CRT显示器来说是一种节能型产品，一般15英寸 LCD的最大功耗都在30W以下，而目前的17英寸CRT显示器的功 耗则在100W以上。 2、LCD的平板式结构决定了它的身材非常的苗条，重量也很轻。 在显示器向大屏幕方向发展的时候，LCD的这种超轻超薄的特点 显得优势格外明显。 3、LCD与CRT显示器不同，它无闪烁、无辐射，能够有效的保 护用户的视力健康。 4、LCD不存在线性和非线性失真现象。 • LCD的缺点： 1、LCD的响应时间比较长，因此在动态图像方面的表现不理想。 2、LCD的可视角度相对CRT显示器来说是比较小的。 3、LCD显示屏比较脆弱，容易受到损伤。 4、目前的制造工艺决定了LCD存在点缺陷问题，其制造的良品 率相对较低，这也在一定程度上增加了LCD的制造成本。
LCD的八个优点
LCD的八个优点显示器是人与机器沟通的重要界面，早期以显像管（CRT/Cathode Ray Tube）显示器为主，但随着科技不断进步，各种显示技术如雨后春笋般诞生，近来由于液晶显示器（LCD）具有轻薄短小、低耗电量、无辐射危险，平面直角显示以及影像稳定不闪烁等优势，在近年来价格不断下跌的吸引下，逐渐取代CRT之主流地位，显示器明日之星架势十足。
那么液晶显示器与传统的显示器相比，到底有什么新的特点呢？一、显示质量高由于液晶显示器每一个点在收到信号后就一直保持那种色彩和亮度，恒定发光，而不象阴极射线管显示器（CRT）那样需要不断刷新亮点。
因此，液晶显示器画质高而且绝对不会闪烁，把眼睛疲劳降到最低。
二、没有电磁辐射传统显示器的显示材料是荧光粉，通过电子束撞击荧光粉而显示，电子束在打到荧光粉上的一刹那间会产生强大的电磁辐射，尽管目前有许多显示器产品在处理辐射问题上进行了比较有效的处理，尽可能地把辐射量降到最低，但要彻底消除是困难的。
相对来说，液晶显示器在防止辐射方面具有先天的优势，因为它根本就不存在辐射。
在电磁波的防范方面，液晶显示器也有自己独特的优势，它采用了严格的密封技术将来自驱动电路的少量电磁波封闭在显示器中，而普通显示器为了散发热量的需要，必须尽可能地让内部的电路与空气接触，这样内部电路产生的电磁波也就大量地向外“泄漏”了。
三、可视面积大对于相同尺寸的显示器来说，液晶显示器的可视面积要更大一些。
液晶显示器的可视面积跟它的对角线尺寸相同。
阴极射线管显示器显像管前面板四周有一英寸左右的边框不能用于显示。
四、应用范围广最初的液晶显示器由于无法显示细腻的字符，通常应用在电子表、计算器上。
随着液晶显示技术的不断发展和进步，字符显示开始细腻起来，同时也支持基本的彩色显示，并逐步用于液晶电视、摄像机的液晶显示器、掌上游戏机上。
而随后出现的DSTN和TFT则被广泛制作成电脑中的液晶显示设备，DSTN液晶显示屏用于早期的笔记本电脑；TFT则既应用在笔记本电脑上（现在大多数笔记本电脑都使用TFT显示屏），又用于主流台式显示器上。
LCD 学习总结
LCD principle and technology液晶显示器按照显示原理有：TN型和STN型TN：液晶分子在两基板之间可扭曲90度，扭曲角度大小取决于外加电压，并由此决定像素显示的灰阶STN：液晶分子在两基板之间可扭曲180～270度，较小的电压即可使液晶的扭曲角发生变化，从而可以显示更多的灰阶变化。
为了提高对比度，大视角，高响应度，高色再现性，现在还有：IPS(IN-PLANE Switching)PVA(Patterned vertical alignment,花样垂直配向）MVA(Multi-domain vertical alignment)similar PVAOCB(optically Compensated Bend)光学补偿弯曲液晶显示器按照驱动方式分：单纯（无源）矩阵驱动和有源矩阵驱动单纯（无源）矩阵驱动：上下基板的电极采用简单的相互正交有源矩阵驱动：在X电极和Y电极交叉点处由有源（主动）元件TFT相耦合，并对像素进行控制。
从驱动方式看液晶显示的进展早期的字段（Segment)式驱动和现在普遍的矩阵（Martix)式驱动（简单矩阵和有源矩阵）静态驱动在显示文字，图形和图像方面受到驱动电极数目的限制，在成本上也不现实。
简单矩阵驱动由于对比度低，显示容量很难增大，还有无法做到很大的显示区域（由于单纯矩阵驱动，在现实区域变大时，其响应时间增加，尤其是中心）有源矩阵驱动（主动矩阵驱动或者开关矩阵驱动）是在显示面板的各个像素设置开关和信号存储电容，对液晶进行驱动，达到画面曾测鲜明，对比度高，广视角，高响应速度等特点。
1971年RCA提出有源矩阵驱动法，被认为现在主流TFT（Thin film transistor,薄膜三极管）LCD的源头。
TFT LCD 的特点：从原理上没有简单矩阵那样扫描电极数的限制，可以实现多像素化可以抑制交叉效应(cross talk)，对比度高由于液晶激励时间可以很长，亮度高，响应时间快由于在透明玻璃基板上利用溅镀、化学气相沉积（CVD)等方法成膜，可以实现大型化和彩色化可以同时在显示区域周边形成驱动电路，由于I/O引脚数骤减，有利于实现可靠性和低成本。
LCD液晶显示器的优缺点1
LCD液晶显示器的优缺点什么是液晶显示器？液晶显示器英文是Liquid Crystal Display，缩写为LCD。
它的主要原理是为以电流刺激液晶分子产生点、线、面配合背部灯管构成画面。
液晶显示器有什么特点？一、机身薄，节省空间：及比较笨重的CRT显示器相比，液晶显示器只要前者三分之一的空间。
二、省电，不产生高温：它属于低耗电产品，可以做到完全不发烫，相对及CRT显示器，因显像技术不可避免产生高温。
三、无辐射，益健康：液晶显示器完全无辐射，这对于整天在电脑前工作的人来说是一个福音。
四、画面柔和不伤眼：不同于CRT技术，液晶显示器画面不会闪烁，可以减少显示器对眼睛的伤害，眼睛不容易疲劳。
买液晶显示器须知：一、尺寸大小：15英寸是最多人的选择，不过近年来，17及19英寸开始流行。
如果你只是处理文字工作或上网，15英寸就能满足需要。
如果你从事电脑绘图、视像编辑，较大尺寸比较适合。
二、可视角：对于15及17英寸的显示器来说，大多数是一个人使用，因此120度垂视角已经足够。
18英寸以上则需要150度以上。
优派多款机采用特别技术，可以达到170度视角。
三、对比率：一般来说，对比度比值越大越好，就现在的技术而言，所有尺寸的液晶显示器亮度最基本的对比率应该以400：1。
四、亮度：对于用电脑处理文书工作的人来说，250nits亮度已经足够；如果你经常玩电脑游戏，观看数码光碟（DVD）或电视，那么就必须选择450nits亮度。
五、反应时间：反应时间至少低于40毫秒（ms）才会出现托影的动态影像，就目前产品来说，拥有低于25毫秒的反应时间的彩色液晶显示器应是你基本考量之一。
但若是以欣赏动画影片或玩线上游戏，建议选择16ms反应时间的机型。
六、亮点：市场上没有一定标准，但是每个彩色液晶显示器的亮点不应超过5个。
液晶显示器的缺点现在市面上有很多低价的14、15英寸液晶显示器出售，许多商家也将液晶吹捧到天上去了，诚然，液晶有不少非常明显的优点，只是由于各种原因，目前出售的低价位液晶都只是属于液晶产品里面的“低端”，本身有不少先天的缺点，下面我们来详细分析一下到底这些液晶显示器有什么缺点。
LCD显示器性能专业评点
