三代机电气系统培训课件
合集下载
SIDEL吹瓶机三代机维护和设置培训
General safety devices
Always observe the safety precautions explained in all sections of the machine manual and indicated by the hazard warning symbols.
GENERAL SAFETY DEVICES
/安全装置概述
General safety devices
• Potential hazards are indicated by symbols posted around the machine : • 机器周围贴有危险提示标识 :
Indicates a warning. Always read carefully. / 指示警告。需仔细阅读。
In cases where work requiring several operators cannot be carried out with the machine immobilized, the safety regulations in force in the establisment must be observed and the machine must in no way be allowed to rotate. Never allow personnel to remain inside the machine during rotation, neither for the purposes of observation nor for maintenance. Never use the crank from another machine without prior consultation and justification. Before attempting any work on the machine, make sure that:
电气系统培训PPT第三课
三、绕线式异步电动机只是转子结构不同，它的转子是 由绕组组成的，与定子绕组一样也是三相的。
第二节、三相异步电动机的使用 一、启动 电动机接通电源后，转子转速从零达到稳定转速的过程，
叫做启动。 启动时若加在电动机定子绕组上的电压是电动机工作时
的额定电压，就称为全压启动，如图所示。
在电动机启动瞬间，定子绕组中要出现很大的启动电流， 一般全压启动时的启动电流是额定电流的4～7倍。
设备。现代各种机械广泛应用电动机来驱动。 一般电动机可分为直流电动机和交流电动机两大类。交
流电动机按使用电源相数可分为单相电动机和三相电动 机两种，而三相电动机又分同步式和异步式两种，异步 电动机按转子结构不同又分成笼式和绕线式两种。
三相异步电动机结构简单、维修方便、运行可靠，与相 同容量的其他电动机相比具有质量轻、成本低、价格便 宜等优点。因此，被广泛用来做中、小型轧钢机、各种 机床以及轻工机械和鼓风机的拖动部分。根据统计，国 内有90％左右的电力拖动机械使用异步电动机，其中， 小型异步电动机占70％以上。在电网的总负载中异步电
(A)。
6．额定转速 指电动机在额定运行时电动机的转速，单位是r/min。 7．工作方式 是指电动机的运转状态分连续、短时、断续等三种。
“连续”是指电动机在额定运行情况下长期连续使用， 用S1 表示；“短时”是指电动机在限定时间内短期运 行，用 S2表示，“续”是指电动机以间歇方式运行， 用 S3表示。
2．功率 铭牌上所标出的功率是在额定运行情况下，电动机转轴
上输出的机械功率，又叫容量，单位是瓦(W)或千瓦 (kW)。 3．额定频率 指电动机在额定运行时的电频率，我国规定工频为50 Hz。
4．额定电压 指电动机额定运行时加在定子绕组上的线电压值，单位
三相电路培训课件.ppt
U CA
IN
IBN
ICN
U BN
U CN IAN
U AB U AN
U BC
§7.6 三相电路的功率及其测量
一、三相电路的功率
三相总有功功率： P PA PB PC
负载对称时： P 3 ULp I p cos
星形接法时： Ul 3ULp
三角形接法时：Ul ULp
Il Ip
Il 3I p
A 一层楼
二层楼 B C
...
三层楼
结果二、三楼电灯全部变暗，不能正常工作。
问题2：若一楼断开，二、三楼接通。但两层楼
灯的数量不等（设二楼灯的数量为三层的
1/4 ）结果如何？
分析
A
U
R3
1 5
380
76
V
R3 R2
4
B
U R2 5 380 304 V C
结果：二楼灯泡上的电压超过额定电压，
灯泡被烧毁；三楼的灯不亮。
二、 负载做三角形联结
A
uCA
uAB iA iAB
iCA
ZAB
B
iB
ZBC ZCA
C uBC iC
iBC
（1）负载不对称时，先算出各相电流，然后计算线电流。
（2）负载对称时（ZAB=ZBC=ZCA=Z ），各相电流有
效值相等，相位互差120 。有效值为：
I AB
I BC
I CA
IP
Ul Z
负载对称时，三角形接法线、相电流的相位关系
假设电容C接的是A相， 则 L1、L2 较亮者为B 相，另一相为C相。
灯泡
C 灯泡
L1 L2
相序指示器
§7.2 三相电源的联结
三相电机教材(全)
技能训练５ ３ 技能训练５—３ 三相异步电动机定子绕 组的重绕
• • • • • • 一、训练目的 1. 学会记录电动机的原始数据。 2. 掌握旧绕组的拆除工艺。 3. 掌握定子绕组的重绕工艺。 4. 学会绕组浸漆和烘烤工艺。 学会绕组嵌入工艺和通电检验方法。
三相异步电动机定子绕组的重绕
• 二、工具器材 • 绕线机、钢丝钳、线滚架、绕线模、剪刀、压 线板、裁纸刀、穿针、木榔头，铬铁、漆包线、 聚脂薄膜复合绝缘纸、黄腊管、绝缘漆。
5.2 三相异步电动机的拆装
• 5.2.1 三相异步电动机的基本结构
图5.4三相异步电动机典型结构图
笼型转子绕组
图5.5 笼型转子绕组
5.2.2 拆装电动机的常用工具
拆装电动机时，常用工具有： 拉钩、油盘、活板手、榔头、 螺丝刀、紫铜棒、钢套筒 和毛刷等（见图5.6）
图5.6拆装电动机的常用工具
三相异步电动机定子绕组的重绕
• 三、训练步骤与内容
• • • • １．记录原始数据 记录下列原始数据： （１） 电动机铭牌数据 （２） 定子绕组数据：电动机绕组每槽的匝数； 导线规格；绕组线圈跨距；绕组的连线方式。 （３）铁心数据：槽数；铁心外径和内径尺寸；长度； 槽形。
三相异步电动机定子绕组的重绕
第二篇 电机与控制
第5章 三相异步电动机 章
•
•
内容提要
本章主要阐述三相异步电动机的安装与试 运行；三相异步电动机的拆装、注油、洗油及 小修；三相异步电动机定子绕组首末端判别； 三相异步电动机常见故障分析与排除和三相异 步电动机的绕组制作等内容。
5．1 ．
三相异步动机的安装及试运行
• 5.1.1三相异步电动机的安装 三相异步电动机的安装 1. 安装前的检查 2. 基础灌制 3. 电动机的安装 4. 电动机的校正

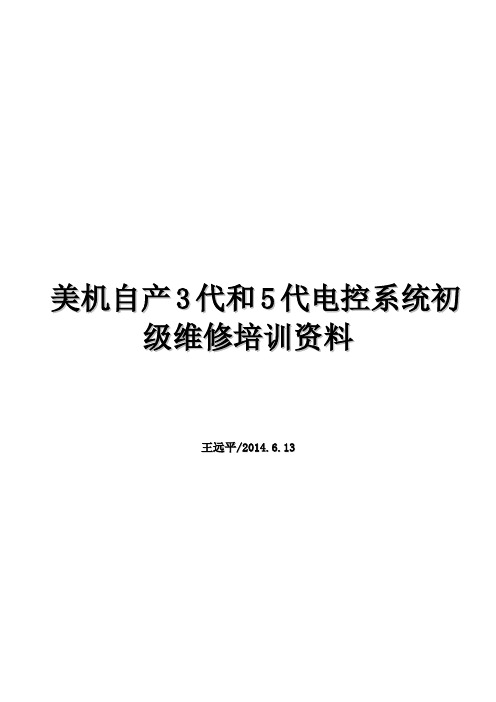

美机自产3代和5代电控系统初级维修培训资料20140613
美机自产3代和5代电控系统初级维修培训资料王远平/2014.6.13一、系统简介随着缝制设备市场高速的发展需要，诺瑞达电子科技有限公司成功开发出了电脑平缝机配套用的P K60（下挂型）/P K70（直驱型）和L S-70T5等系列电脑控制伺服系统,此系统具有以下特点:●永磁同步电机、F O C矢量控制技术、S V P W M三相正弦波调制技术、多闭环（位置、速度、电流）控制技术的有效结合，即具有技术的先进性、控制的高效性，又能保证系统的可靠性。
●先进的电机控制理论，采用精确的矢量控制技术，保证电机的力矩在任何速度、任何时间都能输出最佳或最大力矩，同时得到平稳的准确的速度，以及精准的位置控制●采用国际领先的专用电机控制D S P实现数字电机控制，不仅获得了最佳的电机性能控制，也完美地实现了缝纫机所需要的快速、精确的应用控制。
●永磁同步电机效率高（>90%），体积小（变频电机的一半），重量轻（1/4倍交流感应电机重量），高速（5000转/分）。
●节能：永磁同步电机和先进的控制技术的有效结合，可以使系统具有最佳的节能效果（总效率可>85%），比离合器电机节能30%以上，比交流感应电机变频控制节能8%以上。
●振动：由于伺服系统控制平滑，使整机系统的振动无论在皮带式工缝机上还是在直驱式工缝机上都有明显改进。
●噪音：电控器运行在工缝机缝制过程中对整体噪音基本可以忽略不计，在缝纫工准备送料过程中工缝机停下时，伺服电控器也保持静音，这对缝纫工的工作环境有一定的调节作用，减少持续噪音对人体的影响。
●精确的速度和位置控制，保证缝纫设备速度平稳准确，线迹美观，剪线可靠，固缝补偿良好，停针位置准确。
●离合器功能：如果上下针位传感器故障，电控器则进入离合器工作状态，使用户还可以使用●宽电压工作范围：控制及电磁铁回路均采用开关电源供电（Y S K系列），确保在系统电源偏离额定值时（160~260V）控制可靠，电磁铁动作正确可靠。
三相交流电机培训资料
4.3、变频电动机的电机的转速。交流变频调速范围广，额定转 速向下为恒转矩调速，此时电压降低，但电压与 频率的比值不变，转矩不变，；额定转速向上为 恒功率调速，此时电压不变，转矩降低。适合于 轧钢、印刷、橡塑设备、机床、印染等设备或行 业。
1.3、电机绝缘等级与温度关系 目前电机常用的绝缘等级分为三种，即B、F、H
级，B级耐热等级为130度，温升80K;F级耐热 等级为155度，温升105K；H级耐热等级为180 度，温升130K;高压电机的绝缘等级为F级，温 升按照B级80K考核，这是为了延长高压电机的 使用寿命。
1.4、安装形式。 安装形式用IMXXX表示，常用的有IMB3
电动机的运行保护一般有过电压、缺相、过流、
短路等保护。一般在电机的控制柜中增加电压互 感器、电流互感器测量电压和电流，同时在电机 绕组中埋置测温元件或者热敏电阻起到电动机过 热保护，过电压、缺相、过流、短路都可表现为 绕组过热。
3.3.1、电动机保护接地； 一般情况下，电机地脚处或者出线盒
4.4、变频电动机测试。 变频电机的测试与普通电机基本相似，只
是增加低频和高频运行时的温升测试以及 转矩特性测试，检测电机在低频运行时的 温升是否合格，检测电机在高频运行时的 转矩是否下降较多。
西安泰富西玛电机
谢谢大家！
第三部分：电动机故障判断
3.1、电动机缺相运行故障判断；
电动机缺相一般有下面原因造成：
电源方面：（1） 开关接触不良；（2） 变压
器或线路断线；（3） 保险熔断。 电机方面：（1） 电机接线盒螺丝松动接触不良； （2） 内部接线焊接不良；（3） 电机绕组断 线。
3.2、电动机接地运行故障判断；
培训资料
三相异步电动机基础知识培训PPT课件
系列
Y、Y2、Y3 YX3 YE2 YE3 YE4
（GB 186132006）
3
能效指标等级
（GB 186132012）
—
IEC 60034： 2008
IE1
我国 政策
淘汰
2
3
IE2
及格水平
1
2
IE3
积极推广
—
1
IE4
未来导向
18
2/25/2020
三相交流异步电动机的控制线路、控制模式相对比较简单。电 机控制电路的保护环节包括：
防护式电机的机座两端端盖开有通风孔，使电动机内外的空气可直接对流，以利
于散热。
7
2/25/2020
二 转子（旋转部分）
基本结构
1 转子铁心
作用：作为电机磁路的一部分以及在铁心槽内放置转子绕组。
构造：所用材料与定子一样，由0.5mm厚的硅钢片冲制叠压而成，硅钢片外
圆冲有均匀分布的孔，用来安置转子绕组
10
2/25/2020
Service Factor-服务系数
常用名词
指电机不损害的短时过载能力，例如SF1.15表示电机可在短时间运转于 115%的额定负载。
IP防护等级：指电机防护固体和液体进入电机内部的等级标注方式
防护等级 (第1个数字)
0
含义 (防止固体物体进入内部的等级)
无防护
防护等级 (第2个数字)
定子绕组的绝缘：保证绕组的各导电部分与铁心间的可靠绝缘以及绕组本身
间的可靠绝缘。（1）对地绝缘：定子绕组整体与定子铁心间的绝缘。（2）相间
绝缘：各相定子绕组间的绝缘。（3）匝间绝缘：每相定子绕组各线匝间绝缘。
6
2/25/2020
三相异步电动机技术知识培训课件
高效节能型产品设计理念
高效节能
高效节能型三相异步电动机采用 先进的设计理念和技术手段，通 过提高电动机的效率和功率因数， 降低空载损耗和负载损耗，从而
实现高效节能。
环保材料
在电动机的制造过程中，使用环 保材料，如低噪音、低振动的轴 承和绝缘材料等，以减少对环境
的影响。
智能化控制
通过引入智能化控制系统，实现 对电动机的精确控制，避免能源
安装前准备工作
检查电动机及附件
准备安装工具和材料
检查电动机外观是否完好，附件是否 齐全，如有问题及时处理。
准备所需的安装工具和材料，如螺丝 刀、扳手、垫片等。
确定安装位置
根据现场环境和设备布局，确定电动 机的安装位置，确保通风良好、便于 操作和维护。
安装步骤与调试方法
安装步骤
按照电动机安装图纸和说明书要求， 进行电动机的安装。包括安装底座、 固定电动机、连接电源线和信号线等。
通过变频器改变电源频率，实现平滑启动和 调速，但成本和技术要求较高。
调速方法介绍
变极调速
通过改变电动机定子绕组的极数 来改变旋转磁场的转速，从而实 现调速。但调速范围有限，且不
能平滑调速。
变频调速
通过变频器改变电源频率，实现平 滑调速和高效运行。但成本和技术 要求较高，且可能产生谐波干扰。
滑差调速
转速与极数关系
转速
指电动机每分钟旋转的圈数，单位通常为转/分（rpm）。电动机的转速与其极 数和电源频率有关。
极数
电动机内部磁场的极对数，决定了电动机的同步转速。极数越多，同步转速越 低，但转矩越大。常见的极数有2极、4极、6极等。
绝缘等级及温升限值
绝缘等级
表示电动机绝缘材料的耐热等级，分为A、E、B、F、H等多 个等级。绝缘等级越高，电动机的耐热性能越好，使用寿命 也越长。
三相交流电路知识与电气技术教育培训课件PPT43页
一、教学目的
1.掌握三相电源的星型连接方式 2.掌握线、相电压的概念 3.掌握三相电源作星型连接时线、相电压之间
的关系
二、教学重点
线、相电压的概念以及两者之间的关系
三、教学难点
线、相电压之间大小和相位之间的关系
四、主要教学内容
1．三相电源的星形（Y）连接 如果将三相绕组的两端分别接上负载，就构成图7-4 所示的3个 互不相接的单相电路。显然，这种连接方式仍需6根导线，体现 不出三相交流电的优点，因此，不采用这种连接方式，而是把 三相交流电源的3个绕组接成星形。 将发电机3个绕组的尾端U2、V2、W2连接在一起的接法，称为 星形连接。3个尾端的连接点N称为中性点，如图7-5a所示。如 果将负载也作星形连接，N‘为连接点，并且将负载和电源如图连 接，于是N和N‘之间的3根导线就可以用一根导线来代替，这 样，就把互不相连的3个单相电路连接成了如图7-5a 所示的三 相四线制电路。
由此得出，中性线电流的有效值则为3个相电流有效值的矢量
和，即
•
•
•
•
IN IU IV IW
当三相不对称负载作星形连接时，中性线中有电流通过。由于 中性线的作用，使三相负载成为互不影响的3个独立的电路， 不论负载有无变动，加在每相负载上的电压是不变的。这对于 需要单相供电的用电器来讲是很重要的。如果中性线因为某种 故障原因造成断路，将会使加在每相负载上的相电压不平衡， 下面举例加以说明。 电路如图7-10所示，三相不对称负载作星形连接，为了分析 方便，设负载为阻性，且U相负载没有投入工作。由于故障原 因，中性线断开，RV和RW变成了串联关系，此时加在V相和 W相负载上的电压为线电压UVW。
和传递的功率大。 2．在输送功率相同、电压相同和距离、线路损失都相同的情况
三相异步电动机专题培训讲义
2. 防止电源电压恢复时， 电动机自行起动而造成 设备和人身事故
3. 避 免 多 台 电 动 机 同 时 起动造成电网电压的严 重下降。
3、既能点动又能长动控制
①钮子开关SA ✓ 断开：点动控制 ✓ 合上：长动控制
②复合按钮SB3控制:
长动： SB3不动，控制SB2
点动： SB2不动，控制SB3
星－三角形起动控制有很多优点，但不足的是起动转矩 太小，如要求兼取星形联结起动电流小，三角形联结起 动转矩大的优点，则可采用延边三角形减压起动。
电动机定子绕组特别设计，共有九个出线头。
原始状态
起动时定子绕组
一部分接成星形， 一部分接成三角形
在起动结束后， 再换成三角形 联结法，投入 全电压
电源
KMY
三相异步电动机的 正反转控制
KM1：正向接触器 KM2：反向接触器
两个接触器的辅助常闭触头互相控制的方式，叫 电气互锁，或叫电气联锁。防止短路相间。
复合按钮的常闭触头起到互锁的作用，该互锁叫机械互锁。 该线路既有接触器常闭触头的电气互锁，也有复合按钮常 闭触头的机械互锁，即具有双重互锁。
频繁操作时采用，简化正反转换的操作，提高生产效率。
保护环节：
➢ 短路保护 熔断器
➢ 电动机长期过载保护
热继电器FR
➢ 欠电压、失电压保护
通过接触器KM的自锁环 节来实现。---当电源电压 恢复正常时，接触器线圈 不会自行通电而起动电动 机，只有在操作人员重新 按下起动按钮后，电动机 才能起动。
该控制线路具有三点优点：
1. 防 止 电 源 电 压 严 重 下 降时电动机欠电压运行。
点动可执行的条件－ KM释放时间≤ SB3复位时间
（可靠性？）
3. 避 免 多 台 电 动 机 同 时 起动造成电网电压的严 重下降。
3、既能点动又能长动控制
①钮子开关SA ✓ 断开：点动控制 ✓ 合上：长动控制
②复合按钮SB3控制:
长动： SB3不动，控制SB2
点动： SB2不动，控制SB3
星－三角形起动控制有很多优点，但不足的是起动转矩 太小，如要求兼取星形联结起动电流小，三角形联结起 动转矩大的优点，则可采用延边三角形减压起动。
电动机定子绕组特别设计，共有九个出线头。
原始状态
起动时定子绕组
一部分接成星形， 一部分接成三角形
在起动结束后， 再换成三角形 联结法，投入 全电压
电源
KMY
三相异步电动机的 正反转控制
KM1：正向接触器 KM2：反向接触器
两个接触器的辅助常闭触头互相控制的方式，叫 电气互锁，或叫电气联锁。防止短路相间。
复合按钮的常闭触头起到互锁的作用，该互锁叫机械互锁。 该线路既有接触器常闭触头的电气互锁，也有复合按钮常 闭触头的机械互锁，即具有双重互锁。
频繁操作时采用，简化正反转换的操作，提高生产效率。
保护环节：
➢ 短路保护 熔断器
➢ 电动机长期过载保护
热继电器FR
➢ 欠电压、失电压保护
通过接触器KM的自锁环 节来实现。---当电源电压 恢复正常时，接触器线圈 不会自行通电而起动电动 机，只有在操作人员重新 按下起动按钮后，电动机 才能起动。
该控制线路具有三点优点：
1. 防 止 电 源 电 压 严 重 下 降时电动机欠电压运行。
点动可执行的条件－ KM释放时间≤ SB3复位时间
（可靠性？）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
32
三、新增电气功能
六、取消电器件
1、通讯转换板
取消原因：
采用工控机，可以直接实现 CAN总线通讯，无需进行信 号转换。
2、开关量采集板 取消原因： 采用全遥控功能，操作更加 便捷。
33
25
第四章 其它新增功能
26
三、新增电气功能
一、电控箱
显示器
电控箱简图
27
三、新增电气功能
二、电气原理图
28
三、新增电气功能
三、工控机-显示器
电源接口 DC24V 显示器 屏幕
CAN总线接口
显示器 接口
工控机 电源接口 DC24V 工控机 接口
29
三、新增电气功能
四、语音报警（1）
1、功能介绍：通过语音的形式，提示电机启动、系统故障（包括电机过流、 过载、过温、漏电，系统欠压、过压，防撞报警等）和倒车状态。 2、接线方式：本安电源DC12V
遥控按键
二、新增遥控功能
五、遥控操作方法
【油泵电机启动/停止】 启动油泵：按一下【油泵电机启动】 6秒后油泵启动， 停止油泵：按一下【油泵电机停止】 停油泵电机。
【截割高速启动/停止】 启动高速：按一下【高速电机启动】 6秒后高速启动， 停止高速：按一下【高速电机停止】 停高速电机。
注意！
启动和停止低速、二运、锚杆电机：与油泵电机一致，
遥控器电池
电池安 装位置
10
二、新增遥控功能
三、遥控操作注意事项
注意事项：
1、防爆遥控器标配的电池大约使用12小时， 保证及时更换电池并及时充电。 2、电池电量不足时遥控器上的指示灯开始闪 亮红色，内部会发出嘀嘀的告警声，在持 续告警3-5分钟后，发射器自动关闭；此 时要及时更换电池并充电。
注意！
三一重装掘进机 (三代)电气系统培训
智能控制研究院 自控一所 2013年1月
目
录
第一章、三代机型概要
第二章、新增遥控功能
第三章、全新显示系统
第三章、其它新增功能
1
第一章 三代机型概要
2
一、三代机型概要
掘进机模型
图1 轴侧视图（一）
3
一、三代机型概要
掘进机模型
图2 轴侧视图（二）
4
一、三代机型概要
17
第三章 全新显示系统
18
三、全新显示系统
一、复位界面
掘进机上电自检或按下遥控器上【复位】键后将显示此画面；
19
三、全新显示系统
二、主显示界面
程序版本编号
急停状态
自动润滑
通讯指示
防撞报警
开关错误
A相电流 B相电流 C相电流
当前系统故障
电机启动中
电机功率
电机名称 液压动作 电机负载率 各个电机运行、液压动作等主要状况显示画面； 20
【本机/遥控】按钮拨到遥控状态。
13
三、新增遥控功能
（五）、遥控操作—操作方法
4、遥控器通讯确认：按一下【复位】键，显示复位画面说明遥控器通信正常。
【启动，警铃/复位】 复位画面 5、急停功能确认： 操作手确认急停按钮处于弹出状态且可安全操作。按一下【系统/复位】键， 显示出复位画面后，就可以进行正常后续遥控操作了。 14
六、控制器状态监测界面
控制器状态界面
在当前界面可以监控控 制器的输入输出口状态。 24
断面显示界面
在当前界面可以显示截割 头的移动状况。
三、升级显示系统
七、故障诊断显示界面
当前系统故障
故障帮助
系统故障列表
1、在当前界面选择【警铃】确认， 3、选择【复位】退出故障内容选择。
2、按【上/下翻页】选择相应电气故障内容，
掘进机模型
图3 左正视图
图4 右正视图
5
一、三代机型概要
掘进机模型
图5 后正视图
图6 前正视图
6
一、三代机型概要
电控箱模型
图7 电控箱模型
7
第二章 新增遥控功能
8
二、新增遥控功能
一、全遥控操作
遥控接收器
遥控发射器
9
二、新增遥控功能
二、遥控器组成
挎带
遥控发射器
充电器
遥控接收器
遥控系统组成：遥控发射器 + 遥控接收器 + 挎带 + 充电器
11
电池电量指示灯
二、新增遥控功能
四、遥控面板
操作按钮分布图 12
二、新增遥控功能
五、遥控操作方法
遥控器 钥匙开关
遥控器 急停按钮 1、确保遥控急停按钮拔出。 遥控器 钥匙开关
2、顺时针旋转钥匙开关90°
绿灯亮，遥控器开启。
3、5秒开机功能：把遥控器左上角【本机/遥控】 按钮拨到本机状态，将右上角【启动/复位】 按钮拨到启动侧并保持5秒后松开，将 【本机/遥控】 【启动/复位】
接线图
30
天津华宁语音报警
三、新增电气功能
四、语音报警（2）
1、功能介绍：通过语音的形式，提示故障、电机启动等信息。 2、接线方式：本安电源DC12V
接线图
31
衡水立德语音报警
三、新增电气功能
五、防撞报警
1、功能介绍：当铲板和截割臂之间的夹角小于设定值的时候，发出防撞报 警提示，提示语音为“系统故障”，请操作者及时查看显示器故障提示页 面，采取必要的措施。 2、防撞传感器 （1）倾角传感器 （2）磁滞位移传感器
15
二、新增遥控功能
五、遥控操作方法
【铲板】 【后支撑】
【一运】 【星轮】
【行走】
【截割】
பைடு நூலகம்
1、行走前、后、左、右使用 【行走】主控手柄进行操作；
2、截割头升、降、左、右使用 【截割部】 主控手柄进行操作；
3、其他动作按相应的键可以完成相应的动作 。 16
二、新增遥控功能
五、遥控操作方法
电机启动主界面
三、全新显示系统
五、电气图纸、机械液压故障查询界面
图纸查询界面
1、在当前界面选择【警铃】确认， 2、按【上/下翻页】选择相应图纸， 3、选择【复位】退出图纸选择。 23
机械液压故障帮助界面
1、在当前界面选择【警铃】确认， 2、按【上/下翻页】选择相应故障内容， 3、选择【复位】退出故障内容选择。
三、全新显示系统
三、全新显示系统
三、电机监控界面
油泵及二运界面
具体显示油泵电机或
二运电机的运行状况； 21
截割电机界面
具体显示截割高速或
截割低速的运行状况；
三、全新显示系统
四、遥控、故障记录界面
遥控器对应界面
具体显示遥控器按钮的动作；
故障记录界面
1、在当前界面选择【警铃】确认， 2、按【上/下翻页】选择相应故障记录， 3、选择【复位】退出故障记录选择。 22
