基于动态平衡阀的暖通空调变流量水力平衡控制特性刍议
动态平衡阀在节能变流量暖通空调系统中的应用
动态平衡阀在节能变流量暖通空调系统中的应用摘要:动态平衡阀对变流量系统运行时的水力失调的调节关键词:动态水力平衡动态平衡阀Abstract: the dynamic balance valve to adjust the hydraulic variable flowsystem disordersKeywords: dynamic hydraulic balance of dynamic balance valve一、前言随着社会的不断进步与科学技术的不断发展，世界上大多数国家也充分认识到了环境对我们人类发展的重要性。
各国都在采取积极有效的措施改善环境，减少污染。
这其中最为重要也是最为紧迫的问题就是能源问题，要从根本上解决能源问题，除了寻找新的能源，节能是非常关键的，也是目前最直接有效的重要措施。
暖通空调系统作为建筑能耗大户，占整个建筑能耗的40%，发达国家更多，甚至达到60%，因此减少暖通空调系统的能耗更能有效的节能。
目前采用变流量系统更能有效的节约能源，但变流量空调系统的水力失调会导致能耗增加，本文着重讨论动态平衡阀如何解决采暖空调中变流量水力失调问题及相关安装调试要求。
二、概述采暖空调水系统主要分为定流量和变流量水系统，定流量系统按照设计流量运行不可调节，变流量水系统能随负荷的变化自动调节或根据自身需求手动调节，暖通空调工程在一年运行的大部分时间均处于部分负荷运行工况，因此变流量系统大部分时间系统流量都是低于设计流量的。
因此变流量系统是实时、灵敏、高效、节能的。
但变流量系统在运行时存在动态水力失调，动态水力失调会导致管网上部分末端设备流量达不到设计要求，此时增加了水泵得输出功率，增加了能耗，因此必须采取相应的水力平衡措施来实现系统的水力平衡，减少能耗。
三、动态水力平衡的实现动态水力失调是动态的、变化的，它不是系统本身所固有的，是在系统运行过程中产生的。
通过在管道系统中增设动态水力平衡设备（流量调节器或压差调节器），当其它用户阀门开度发生变化时，通过动态水力平衡阀的屏蔽作用，末端设备流量不互相干扰，此时系统实现动态水力平衡。
论暖通空调变流量水力系统平衡问题
论暖通空调变流量水力系统平衡问题随着我国各方面对暖通空调研究的深入，有必要研究其流量水力系统的平衡问题。
本文首先介绍了空调水系统的变流量设计原理与方法，探讨了静态动态水力失调与平衡，研究了变流量系统的全面水力平衡，最后提出了个人的几个观点。
标签：暖通空调；变流量；水力系统；平衡一、前言作为暖通空调的重要研究组成部分之一，流量水系统平衡问题对于提升暖通空调的工作效能有着极为关键的作用。
科学合理的维护变流量水力系统的平衡，能够更好地促进暖通空调设计的水平。
本文从介绍暖通空调流量节能改造的可行性着手研究。
二、空调水系统的变流量设计原理与方法关于空调水系统的变流量设计，近来在节能要求的驱动下其应用日益广泛，实现的方法也多种多样。
其基本的判断都是认为在以水为冷（热）传递媒介的空调系统中，其水的循环输送能量占整个空调能耗的比重较大，节省了输送能量也即节省了空调能耗，对此行家们都有共识，所不同的是采用什么样的原理、什么样的方法和什么样的设备才能实现最大限度的节能，方式方法不同结果可能很不一样。
因此本文推荐采用二级或三级分布式动力设备布置模式和脉动控制模式相结合的方法，并就这一方式进行分析，认为这应是一种既在理论上成立，又在设备的实现上可行的一种设计方法，主要包含有二种思想，第一，控制模式，第二设备布置模式。
分布动力与脉动变流量系统设计的基本节能理念与方法：1.尽可能降低系统的总阻力，包括机器阻力、阀门管件阻力（动态，静态）、末端盘管的阻力。
2.以供回水温度差作为变流量控制调节的依据。
3.将总供水泵，管道加压泵和末端空调机的开关控制三级设计作为一个完整可靠的分布式动力变流量系统的必须。
4.不设旁流、旁通管路。
当然对于保证冷水机组最小流量的旁通，水系统净化用旁通净化器等功能用途另当别论。
5.采用变流量管道加压泵（或称三次泵）这种有源变动力方式代替固定或变阻力的无源无动力调节阀件。
理论上说在各个支管环路上都装上变流量管道加压泵，具有最好的节能性与平衡性，究竟设多少？在何处设置？需要进行经济比较后决定。
动态平衡阀在暖通工程的应用分析
53第2卷 第11期产业科技创新 2020，2（11）：53~54Industrial Technology Innovation动态平衡阀在暖通工程的应用分析李宇超（上海健牌鹿铃建筑装饰工程有限公司，上海 201114）摘要：经济的发展给我国建筑行业注入了蓬勃的生命力，在保证建设质量的同时，人们对室内环境的舒适度要求更高，尤其是针对一些商业综合体。
动态平衡阀是空调及暖通系统的重要组成部分，对维护系统安全稳定运行具有重要意义。
本文首先阐述了解决暖通工程中水利失调的方法，然后分析了动态平衡阀的特点和在实际工程中的应用，最后探讨了空调系统设计动态平衡阀应该注意的问题。
希望能对我国暖通工程的发展有一定的帮助。
关键词：平衡阀；暖通工程；应用分析中图分类号：TU83 文献标识码：A 文章编号：2096-6164（2020）11-0053-02在实际生活中，动态平衡阀应用较为广泛，尤其是在暖通工程中，动态平衡阀起到了关键性的作用。
无论是采暖工程还是空调工程，在设计阶段，在条件制约的影响下，同程系统并不能全部使用，而采用异程系统时，为了进一步确保环路末端的性能，需要借助动态平衡阀来进行有效调节，避免采暖不热或者是空调太冷等问题，减少资源浪费。
1 解决水利失调的方法1.1 加节流孔板我国空调和暖通系统工程管道的前后差异较大，在管道中增加节流孔板使流体在管道中流动时，受到孔板的阻力，在准确计算流体系统阻力的前提下，保持热力和空调末端流量不变，通过在热力人口或空调靠近冷源环路的部分管段上增加节流孔板的方式，降低流体压力，减少能量损耗[1]。
和采用调节阀相比，这种方式操作更简单。
但是液体可能发生汽蚀，对管道的安全运行造成威胁。
1.2 安装手动调节阀手动阀门作为一种流体控制阀门，是管路流体输送系统的重要组成部分，它可以改变通路断面和介质流动方向，具有导流、调节、截止、分流、节流、或溢流卸压等功能。
阀门可用于控制水、油品、泥浆、气体、各种腐蚀性介质、放射性流体和液态金属等各种类型流体的流动。
暖通空调水力平衡分析
暖通空调水力平衡分析摘要：本文揭示了水力失调与水力平衡的概念及其分类，并对定流量系统及变流量系统水力失调的特点、实现水力平衡的措施及典型的几种系统形式进行了深入的分析。
关键词：水力平衡水力失调定流量变流量--------------------------------------------------------------------------------在建筑物暖通空调工程中，水力平衡的调节是个重要的课题。
本文提出了静态水力平衡和动态水力平衡的概念，并结合二种水力平衡的特点，分析了定流量系统和变流量系统几种典型方式的水力平衡设备的选择及实现水力平衡的方式。
一、水力失调和水力平衡的概念：在热水供热系统以及空调冷冻水系统中各热（冷）用户的实际流量与设计要求流量之间的不一致性称为该用户的水力失调。
水力失调的程度可以用实际流量与设计要求流量的比值X来衡量，X称水力失调度。
X = QS/QJ（QS：用户的实际流量，QJ：用户的设计要求流量）水力平衡是指网路中各个热用户在其它热用户流量改变时保持本身流量不变的能力，通常用热用户的水力稳定性系数ｒ来表示。
ｒ=1/ XMAX = QJ/ QMAX（QJ：用户的设计要求流量，QMAX：用户出现的最大流量）二、水力失调和水力平衡的分类：1、静态水力失调和静态水力平衡：由于设计、施工、设备材料等原因导致的系统管道特性阻力数比与设计要求管道特性阻力数比值不一致，从而使系统各用户的实际流量与设计要求流量不一致，引起系统的水力失调，叫做静态水力失调。
静态水力失调是稳态的、根本性的，是系统本身所固有的，是当前我国暖通空调水系统中水力失调的重要因素。
通过在管道系统中增设静态水力平衡设备（水力平衡阀）对系统管道特性阻力数比值进行调节，使其与设计要求管道特性阻力数比值一致，此时当系统总流量达到设计流量时，各末端设备流量均同时达到设计流量，系统实现静态水力平衡。
2、动态水力失调和动态水力平衡：当用户阀门开度变化引起水流量改变时，其它用户的流量也随之发生改变，偏离设计要求流量，从而导致的水力失调，叫做动态水力失调。
动态流量平衡阀
动态流量平衡阀目录工作原理技术特征动态流量平衡阀的性能特点：动态平衡阀及其在暖通空调工程中的应用动态流量平衡阀的应用分析动态流量平衡阀亦称：自力式流量控制阀、自力式平衡阀、定流量阀、自动平衡阀等，它是跟据系统工况（压差）变动而自动变化阻力系数，在一定的压差范围内，可以有效地控制通过的流量保持一个常值，即当阀门前后的压差增大时，通过阀门的自动关小的动作能够保持流量不增大，反之，当压差减小时，阀门自动开大，流量仍照保持恒定，但是，当压差小于或大于阀门的正常工作范围时，它毕竟不能提供额外的压头，此时阀门打到全开或全关位臵流量仍然比设定流量低或高不能控制。
[1]动态流量平衡阀的优点特性动态流量平衡阀使阀胆能根据水系统不时的压差变化而变化，保证不会超过原先设定的水流量并吸收过量的压差，从而实现整个水系同压力和流量的自动平衡，因而，使用它的益处有：对业主及施工单位：不需要进行系统调试：可以为您节约大量的时间，缩短竣工日期；不需要安装同程管理：可以为您增加使用的面积和空间、节约安装及材料费用；方便使用：工程安装分期完工或设备分期使用都不会影响水系统平衡；方便更改：当某些区域的水系统需要重新设计时，不会影响其它区域的水系统设计和平衡减少耗电量：由于整个水系统得到平衡，保证制冷机组（锅炉、换热器）及水泵以最佳的工作状态运行，具有明显的节能效果；降低磨损和减少浪费：由于保证水流量不会超过原来设计，保障所有设备的耐用性，避免流量过大而造成的铜管损耗；提高安全性：由于水系统的流量平衡是自动进行，杜绝了人为破坏性调节的可能性。
对设计人员：减轻了工作量：无需对整个管道进行繁琐的阻力计算，加快设计速度；可以大胆使用异程式系统：节省管材、相应材料及安装费用，把平衡水力系统的工作交给动态流量平衡阀来完成；可以避免因水系统不平衡带来的其他许多麻烦编辑本段工作原理高度控制和高效的建筑环境需要系统设计工程师在设计中赋予新颖的设计理念。

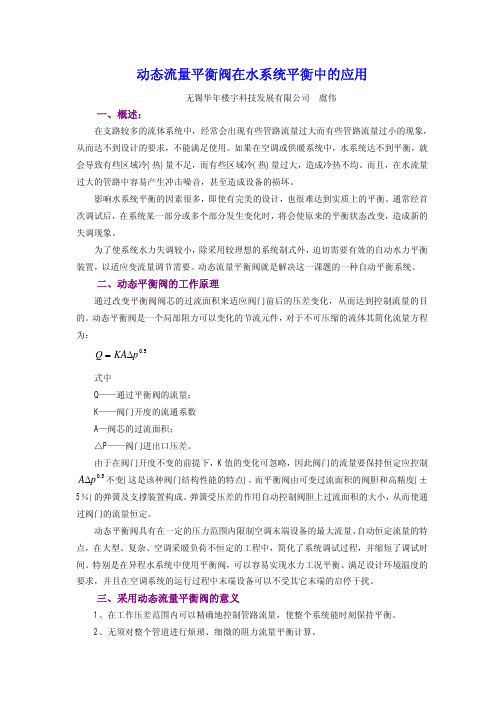

动态流量平衡阀在水系统平衡中的应用
动态流量平衡阀在水系统平衡中的应用无锡华年楼宇科技发展有限公司虞伟一、概述：在支路较多的流体系统中，经常会出现有些管路流量过大而有些管路流量过小的现象，从而达不到设计的要求，不能满足使用。
如果在空调或供暖系统中，水系统达不到平衡，就会导致有些区域冷(热)量不足，而有些区域冷(热)量过大，造成冷热不均。
而且，在水流量过大的管路中容易产生冲击噪音，甚至造成设备的损坏。
影响水系统平衡的因素很多，即使有完美的设计，也很难达到实质上的平衡。
通常经首次调试后，在系统某一部分或多个部分发生变化时，将会使原来的平衡状态改变，造成新的失调现象。
为了使系统水力失调较小，除采用较理想的系统制式外，迫切需要有效的自动水力平衡装置，以适应变流量调节需要。
动态流量平衡阀就是解决这一课题的一种自动平衡系统。
二、动态平衡阀的工作原理通过改变平衡阀阀芯的过流面积来适应阀门前后的压差变化，从而达到控制流量的目的。
动态平衡阀是一个局部阻力可以变化的节流元件，对于不可压缩的流体其简化流量方程为：5.0=Q∆KAp式中Q——通过平衡阀的流量； K——阀门开度的流通系数 A—阀芯的过流面积； △P——阀门进出口压差。
由于在阀门开度不变的前提下，K值的变化可忽略，因此阀门的流量要保持恒定应控制5.0A∆不变(这是该种阀门结构性能的特点)。
而平衡阀由可变过流面积的阀胆和高精度(±p5％)的弹簧及支撑装置构成。
弹簧受压差的作用自动控制阀胆上过流面积的大小，从而使通过阀门的流量恒定。
动态平衡阀具有在一定的压力范围内限制空调末端设备的最大流量、自动恒定流量的特点，在大型、复杂、空调采暖负荷不恒定的工程中，简化了系统调试过程，并缩短了调试时间。
特别是在异程水系统中使用平衡阀，可以容易实现水力工况平衡、满足设计环境温度的要求，并且在空调系统的运行过程中末端设备可以不受其它末端的启停干扰。
三、采用动态流量平衡阀的意义1、在工作压差范围内可以精确地控制管路流量，使整个系统能时刻保持平衡。
对暖通空调中水力平衡调节设计的认识及思考
对暖通空调中水力平衡调节设计的认识及思考暖通空调工程水力平衡的调节是一个核心性问题，也是设计者们探究的重要课题。
因此本文重点提出了静态水力平衡及动态水力平衡两种理念，并根据两种水力平衡自身的特点，剖析了定流量系统及变流量系统等多种较为经典的方法，提出了水力平衡方法的使用是完善供热（冷）空调系统情况及提高节能革新的有效方式。
标签：暖通空调；水力平衡；调节引言在暖通空调水系统中，水力失衡是最为普通的问题。
因为水力失调造成系统流量匹配不准确，一些地区流量太多，一些地区流量又不够，导致一些地区冬天供热不足、夏天制冷不够的情况，系统运送冷、热量不准确，从而导致能量的损失，或者为解决此类问题，完善水泵扬程，但依旧会产生热（冷）不平衡及更大的电能损耗。
所以，一定要应用对应的调节阀门对系统流量匹配实施调节。
尽管一些常用阀门像截止阀、球阀等也拥有相应的调节水平，可由于其调节功效不好以及不能对调节后的流量实施检测，所以这种调节只可以说是定性的及不精准的，通常给工程安装完成后的调试工作及运作管理带来许多的不方便。
所以最近这些年来，在许多的暖通空调工程的核心部位（像集水器）、尤其是在某些外国设计公司策划的工程项目中，都大规模地应用水力平衡阀来调节系统的流量匹配。
1 水力平衡调节状况水力失调是暖通空调中是最容易遇见的问题，处理这个问题就需要使用对应的举措来完善系统流量分散的不平均，能够采用调节阀门的手段。
在当前的市场上，一些最常用的阀门拥有一定的调节水平，像使用广泛的球阀、截止阀等等。
可是，因为这些常用的零件的调节弓能不太完善，而且也不能对调节后的系统流量实施检验和测量。
因此，这种调节在一些层面比较固定，也会有一些不准确性。
甚至还会在工程装配完成后对以后的调试工作及运作管理带来不可避免的麻烦。
因为很多因素的影响，最近，对暖通空调工程的核心位置，在设计的工程中采取符合应用的水力平衡阀，通常使用自力式压差调节阀或自力式流量控制阀对流量分配情况进行调节。
论暖通空调变流量水力系统平衡问题
论暖通空调变流量水力系统平衡问题【摘要】本文介绍了水力平衡的概念及分类，概述了变流量系统的全面水力平衡方法。
【关键词】暖通空调变流量水力系统平衡措施中图分类号： tu96+2 文献标识码： a 文章编号：一、前言空调水系统具有以下特点：空调设备绝大部分时间内在远低于设计负荷情况下运转；空调水系统供回水温差远低于供暖系统的温差，无法进行质调节，流量调节才是合理的做法；空调水系统设计有定流量系统与变流量系统之分，两种方式均是就负荷侧而言，对于冷源侧，则应根据制冷方式不同具体分析对待。
主要关注的是变流量水系统的全面平衡。
二、水力平衡的概念及分类1、静态水力失调和静态水力平衡由于设计、施工、设备材料等原因导致的系统管道特性阻力数比值与设计要求的管道特性阻力数比值不一致，从而使系统各用户的实际流量与设计要求的流量不一致引起的水力失调，叫做静态水力失调。
静态水力失调是稳态的、根本性的，是系统本身所固有的。
通过增设静态水力平衡设备，在水系统初调试时对系统管道特性阻力数比值进行调节，使其与设计要求的管道特性阻力数比值一致，从而使系统总流量达到设计总流量，同时使各末端设备流量达到设计流量，可以实现静态水力平衡。
2、动态水力失调和动态水力平衡系统实际运行过程中当某些末端阀门开度改变引起水流量变化时，系统的压力产生波动，其他末端的流量也随之发生改变，偏离末端要求流量，引起水力失调，这种水力失调叫做动态水力失调。
动态水力失调是动态的、变化的，它不是系统本身所固有的，是在系统运行过程中产生的。
3、全面水力平衡全面水力平衡就是消除了静态和动态水力失调，使系统同时达到静态和动态水力平衡。
三、变流量系统的全面水力平衡方法1、静态水力平衡的实现通过在对应部位安装静态水力的平衡设备，使系统达到静态水力平衡。
当系统所有的自力式阀门均设定到设计参数位置，所有末端设备的温控阀均处于全开位置时，系统所有末端设备的流量均达到设计流量：实现静态水力平衡的目的是使系统能均衡地输送足够的水量到各个末端设备，并保证末端设备同时达到设计流量。
通过对空调系统水力及负荷变化特性的分析探讨水力平衡阀使用的合理性(一)
通过对空调系统水力及负荷变化特性的分析探讨水力平衡阀使用的合理性(一)摘要：本文通过对暖通空调水系统流量变化特性的分析，以及对空调系统末端设备负荷变化规律的分析,探讨了安装水力平衡阀后水系统流量变化与负荷变化趋势的协调一致性，以及采用水力平衡阀调节水系统流量变化与负荷变化趋势的优势和局限性。
关键词：水力平衡阀流量变化趋势负荷变化趋势在建筑物暖通空调工程中，水力平衡的调节是个重要的课题。
本文通过对暖通空调水系统流量变化特性的分析，以及对空调系统末端设备负荷变化规律的分析,探讨安装水力平衡阀后水系统流量变化与负荷变化趋势的协调一致性，以及采用水力平衡阀调节水系统流量变化与负荷变化趋势的优势和局限性。
一、暖通空调水系统流量变化趋势分析：对于静态的暖通空调水管路系统（不含动态调节元件），包括串联系统和并联系统二大类。
1、串联水系统流量特性分析：串联管道系统中各个部件的流量是一致的，即Q1=Q2=Q3=Q4=----=Qn=Q0（Q1--Qn:系统中第1-n个支路的流量Q0：系统中各个支路的总流量）2、并联水系统流量特性分析：并联管道系统中各个部件的流量与相应的管道特性阻力数开根号的倒数成正比，即：Q1：Q2：-------：Qn=1/(Sp1)0.5：1/(Sp2)0.5：-------1/(Spn)0.5Q0=Q1+Q2+Q3+-------+Qn（Q1--Qn：系统中第1-n个支路的流量Q0：系统中各个支路的总流量Sp1--Spn:系统中第1----n 个支路的管道特性阻力数）3、串并联组合水系统流量变化趋势分析：绝大多数的管道系统均为串并联组合系统，对于任何串并联复合系统，均可按电路模拟法将其简化成并联系统。
简化水系统管道采用如下公式：a．串联水系统：Sp=Sp1+Sp2+Sp3++SpnSp：串联系统总的管道特性阻力数Sp1--Spn：系统第1----n个串联部件的管道特性阻力数b．并联水系统：1/(Sp)0.5=1/(Sp1)0.5+1/(Sp2)0.5-------+1/(Spn)0.5将水系统简化成简单的并联系统后，按管道特性阻力数对流量进行分配，然后逐级按同样的方式对各支路计算分配流量。
暖通工程中动态流量平衡阀的运用
现阶段大型空调系统都会涉及到设置平衡阀的问题，在设置平衡阀时，需要综合工程需求以及系统特性，空调设备末端是大多数系统安装平衡阀的位置，进而实现对水利变化的有效平衡。受到系统工况的影响，水利会发生不同程度的改变，平衡阀就是在此种背景下发挥自身作用。水泵、冷却塔以及冷热源设计管线是构成完整系统不可缺少的几部分内容。上述内容会在工作中受到诸多客观因素的限制。动态平衡阀在上述部件受到限制后可有效改善负荷偏载的问题，保障系统正常运行，并维持其安全性与稳定性。
一、制定解决水力失调的策略
目前工程中解决水力失调的方法主要是加节流孔板、安装手动调节阀以及设置动态流量平衡阀。
1.适当加装节流孔板
在空调接近冷源环路的位置或者热力的进入部位安装节流孔板，通过节流孔板来消除一定的压力。但这种方法需要对水系统的阻力进行准确的计算，经过孔板的水流量不能出现变动，当末端的流量发生变化依旧会出现水力的失调和能源的浪费。且孔板本身也易堵塞，不便于维护。
动态流量平衡阀的工作原理是调整平衡阀阀芯的过流面积，适应在阀门前后的压差变化，进而控制流量。在如果阀门的开度不发生变化时，K值的变化可以忽略，因此，阀门的流量要维持A△P/ρ的值不发生变化。平衡阀由支撑装置，高精度弹簧以及过流阀胆组成，工作时由弹簧所承受的压力差控制阀胆的过流大小，从而控制阀门的流量。
三、动态流量平衡阀在实际工程中的使用
