平衡阀调试方法
平衡阀调试方法【参考借鉴】
平衡阀调试手册欧文托普阀门系统（北京）有限公司
欧文托普静态平衡阀介绍
静态平衡阀亦称手动平衡阀，数字锁定平衡阀，它的作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部分负荷的流量需求，起到平衡输配的作用。
手动平衡阀的作用对象是系统的阻力，基本功能：消除环路剩余压头限定环路
水流量。
手动平衡阀与普通截止阀区别在于，调节对象，手动平衡阀调节对象是系统的阻力，而普通截止阀主要调节阀前、阀后起关断作用的，它们阀门特性曲线，如下图所示，平衡阀理论流量特性为等百分比（近似）特性，当阀权度30－50%，实际为
线性流量特性。
1、手动截止阀特性曲线；
2、线性特性[阀实际工作曲线、阀权度0.2]
3、线性特性曲线；
4、等百分比特曲线；
手动平衡阀与普通截止阀不同之外还在于有开度指示、开度锁定装置及阀体上有两个测压口。
在管网平衡调试时，用软管将被调试的平衡阀测压口与专用欧文托普的流量测量计算机或压差测量仪连接，仪表能显示出流经阀门流量值或压降值，进而可计算出阀
门的实际流量。
平衡阀调试方法与工具课件
平衡阀的主要作用是通过对流体 的流量进行控制，以保持系统压 力稳定和流量均衡，从而确保系 统的稳定性和可靠性。
平衡阀的分类与特点
平衡阀的分类
平衡阀可以根据不同的分类标准进行分类，如根据使用介质的不同可分为水用 平衡阀和气用平衡阀；根据控制方式的不同可分为手动平衡阀和自动平衡阀。
平衡阀的特点
使用远程控制
通过使用远程控制装置，可以 在远离平衡阀的位置对其进行
调试和调节。
连接通信线路
将平衡阀与远程控制装置通过 通信线路连接起来，以便能够 远程操作和监控阀门的状态。
发送调试指令
通过远程控制发送调试指令， 对平衡阀进行调试和调节。
接收反馈信息
在调试过程中，接收来自平衡 阀的反馈信息，例如流量和压 力数据，以便对调试过程进行
围内。
自动调试方法
01
02
03
开启自动模式
将平衡阀调整到自动模式 ，通过内置传感器和控制 系统来自动调节下游压力 。
输入目标压力
在自动模式下，需要输入 目标压力值，系统将自动 调整下游压力以达到该值 。
监控流量和压力
与手动调试类似，要监测 流量和压力的变化，以确 保它们在预期范围内。
远程调试方法
对于出现的异常情况，及时采取措施 进行处理，避免对平衡阀造成损坏
调试完成后的总结与评估
根据调试结果，对平衡阀的性能进行评估
根据实际需求，对平衡阀进行优化或改进，提高系统的 性能和稳定性
总结调试过程中的问题和解决方法，为今后的调试工作 提供参考
将调试结果和评估报告提交给相关部门或客户，以供进 一步的分析和应用
平衡阀调试方法与 工具课件
目录
• 平衡阀基础知识 • 平衡阀调试方法 • 平衡阀调试工具 • 平衡阀调试流程 • 平衡阀调试案例分析 • 平衡阀调试常见问题与解决方案
平衡阀调试方案
平衡阀调试方案LEKIBM standardization office【IBM5AB- LEKIBMK08- LEKIBM2C】革新+质量百年专业历史卓越德国品质平衡阀调试手册欧文托普阀门系统（北京）有限公司欧文托普静态平衡阀介绍静态平衡阀亦称手动平衡阀，数字锁定平衡阀，它的作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部分负荷的流量需求，起到平衡输配的作用。
手动平衡阀的作用对象是系统的阻力，基本功能：消除环路剩余压头限定环路水流量。
手动平衡阀与普通截止阀区别在于，调节对象，手动平衡阀调节对象是系统的阻力，而普通截止阀主要调节阀前、阀后起关断作用的，它们阀门特性曲线，如下图所示，平衡阀理论流量特性为等百分比（近似）特性，当阀权度30－50%，实际为线性流量特性。
①②④③1、手动截止阀特性曲线；2、线性特性[阀实际工作曲线、阀权度0.2]3、线性特性曲线；4、等百分比特曲线；手动平衡阀与普通截止阀不同之外还在于有开度指示、开度锁定装置及阀体上有两个测压口。
在管网平衡调试时，用软管将被调试的平衡阀测压口与专用欧文托普的流量测量计算机或压差测量仪连接，仪表能显示出流经阀门流量值或压降值，进而可计算出阀门的实际流量。
平衡阀测量流量原理：从流体力学观点看，平衡阀相当于一个局部阻力可以改变的节流元件，以压缩液体为例，由流量方程式可得：Q=K v·△P½（1－1）Q —流经平衡阀的流量（m3/h）K v —阀门系数△P½ —阀前、阀后压差（kg./cm2）平衡阀每一个开度值都对应于一个K v值，即阀门系数K v由开度而定。
通过试验台实测可以获得不同开度下对应的阀门系数。
于是，只需在现场测出压差，根据公式（1－1），就可以计算出流量Q，平衡阀便可以作为定量调节流量的节流部件了。
平衡阀特性：①流量特性线性好。
这一特性对方便准确地调整系统平衡具有重要意义。
供暖管道平衡阀的调节步骤
供暖管道平衡阀的调节步骤
供暖管道平衡阀的调节步骤如下：
1. 了解供暖系统的管道布局和水流方向，找到所需要调节的平衡阀。
2. 打开供暖系统的循环泵，并关闭其他供暖区域的阀门，使系统只供暖一个区域，以便更好地调节该区域的平衡阀。
3. 缓慢打开该区域的平衡阀，将水流量调节至适宜的水量，并锁定该平衡阀的位置。
4. 关闭该区域的平衡阀，并打开其他区域的平衡阀，依次重复上述步骤，直至调节并锁定所有平衡阀的位置。
5. 再次检查所有平衡阀的调节是否合理，这可以通过观察温度、水流速度和压力等指标，确保整个供暖系统运行顺畅。
6. 调节完毕后应该备份好每个平衡阀的位置，并做好记录及标识，以便今后调节或更改。
总之，供暖管道平衡阀是保证供暖系统运行平稳、高效的重要设备，调节时需要细心、耐心，并按照顺序进行调节，以避免影响整个供暖系统的正常运行。

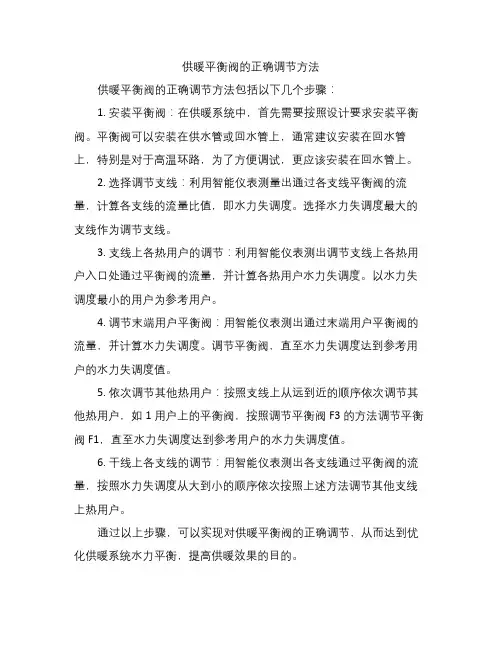

供暖平衡阀的正确调节方法
供暖平衡阀的正确调节方法
供暖平衡阀的正确调节方法包括以下几个步骤：
1. 安装平衡阀：在供暖系统中，首先需要按照设计要求安装平衡阀。
平衡阀可以安装在供水管或回水管上，通常建议安装在回水管上，特别是对于高温环路，为了方便调试，更应该安装在回水管上。
2. 选择调节支线：利用智能仪表测量出通过各支线平衡阀的流量，计算各支线的流量比值，即水力失调度。
选择水力失调度最大的支线作为调节支线。
3. 支线上各热用户的调节：利用智能仪表测出调节支线上各热用户入口处通过平衡阀的流量，并计算各热用户水力失调度。
以水力失调度最小的用户为参考用户。
4. 调节末端用户平衡阀：用智能仪表测出通过末端用户平衡阀的流量，并计算水力失调度。
调节平衡阀，直至水力失调度达到参考用户的水力失调度值。
5. 依次调节其他热用户：按照支线上从远到近的顺序依次调节其他热用户，如1用户上的平衡阀，按照调节平衡阀F3的方法调节平衡阀F1，直至水力失调度达到参考用户的水力失调度值。
6. 干线上各支线的调节：用智能仪表测出各支线通过平衡阀的流量，按照水力失调度从大到小的顺序依次按照上述方法调节其他支线上热用户。
通过以上步骤，可以实现对供暖平衡阀的正确调节，从而达到优化供暖系统水力平衡，提高供暖效果的目的。

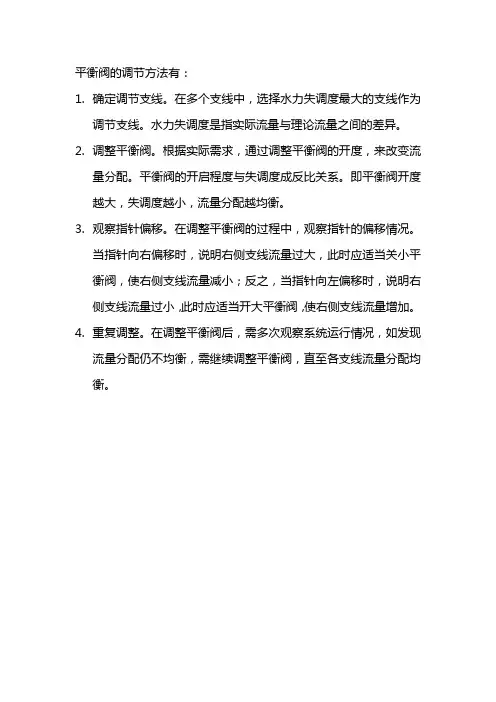

平衡阀调节方法
平衡阀的调节方法有：
1.确定调节支线。
在多个支线中，选择水力失调度最大的支线作为
调节支线。
水力失调度是指实际流量与理论流量之间的差异。
2.调整平衡阀。
根据实际需求，通过调整平衡阀的开度，来改变流
量分配。
平衡阀的开启程度与失调度成反比关系。
即平衡阀开度越大，失调度越小，流量分配越均衡。
3.观察指针偏移。
在调整平衡阀的过程中，观察指针的偏移情况。
当指针向右偏移时，说明右侧支线流量过大，此时应适当关小平衡阀，使右侧支线流量减小；反之，当指针向左偏移时，说明右侧支线流量过小，此时应适当开大平衡阀，使右侧支线流量增加。
4.重复调整。
在调整平衡阀后，需多次观察系统运行情况，如发现
流量分配仍不均衡，需继续调整平衡阀，直至各支线流量分配均衡。
平衡阀调试方法与工具
平衡阀调试方法与工具嘿，咱今儿个就来讲讲平衡阀调试方法与工具！这可是个技术活，但别怕，听我慢慢道来。
你看啊，平衡阀就像是一个管道系统里的小管家，它得把水流啊、气流啊啥的给管得妥妥当当，让整个系统都能顺顺畅畅地运行。
那要怎么调试这个小管家呢？首先咱得有合适的工具呀！就像战士上战场得有趁手的兵器一样。
比如说，要有专业的压力测量仪，这就好比是我们的眼睛，能让我们清楚地看到压力的大小。
还有流量测量仪，它能告诉我们水啊气啊流得对不对。
这些工具可都是咱的好帮手，缺了它们可不行嘞！然后说说调试方法。
这就好比给小管家安排工作任务，得精细着来。
咱得先搞清楚这个平衡阀是在啥样的系统里工作，是热水系统还是冷水系统，是通风系统还是其他啥的。
不同的系统，调试方法可有点不一样哦。
比如说，在调试热水系统的平衡阀时，咱得特别注意水温的影响。
水太热了或者太冷了，都会影响到平衡阀的工作效果。
这就好比人在不同的温度下工作状态也不一样嘛。
咱得根据实际情况，一点一点地调整平衡阀，让它能适应这个水温。
再比如，在调试通风系统的平衡阀时，那就要注意风量的大小啦。
风太大或者太小，都会让整个系统不舒服。
这时候咱就得像个细心的医生一样，一点点地调整平衡阀，让风量恰到好处。
调试平衡阀可不能马虎，就像你开车不能乱踩油门刹车一样。
得慢慢来，一点点地试，找到那个最合适的点。
这过程可能有点麻烦，但你想想啊，要是不调试好，那系统出了问题可就麻烦大啦！哎呀，你说这平衡阀调试是不是很重要啊？咱可不能小瞧了它。
就像家里的电闸一样，你得调好它，不然哪天家里电器出问题了都不知道咋回事。
总之呢，平衡阀调试方法与工具都是咱得掌握好的宝贝。
有了它们，咱就能让那些管道系统乖乖听话，为我们好好服务。
咱可得认真对待，别嫌麻烦，不然到时候出了问题可就追悔莫及啦！你说是不是这个理儿？。
平衡阀调试方法
平衡阀调试手册欧文托普阀门系统（北京)有限公司欧文托普静态平衡阀介绍静态平衡阀亦称手动平衡阀,数字锁定平衡阀,它得作用对象就是系统得阻力,能够将新得水量按照设计计算得比例平衡分配，各支路同时按比例增减,仍然满足当前气候需要下得部分负荷得流量需求，起到平衡输配得作用.手动平衡阀得作用对象就是系统得阻力,基本功能：消除环路剩余压头限定环路水流量。
手动平衡阀与普通截止阀区别在于,调节对象,手动平衡阀调节对象就是系统得阻力，而普通截止阀主要调节阀前、阀后起关断作用得，它们阀门特性曲线,如下图所示，平衡阀理论流量特性为等百分比（近似）特性，当阀权度30－50%，实际为线性流量特性。
1、手动截止阀特性曲线；2、线性特性[阀实际工作曲线、阀权度0.2]3、线性特性曲线；4、等百分比特曲线；手动平衡阀与普通截止阀不同之外还在于有开度指示、开度锁定装置及阀体上有两个测压口。
在管网平衡调试时，用软管将被调试得平衡阀测压口与专用欧文托普得流量测量计算机或压差测量仪连接，仪表能显示出流经阀门流量值或压降值，进而可计算出阀门得实际流量。
ﻬ平衡阀测量流量原理:从流体力学观点瞧，平衡阀相当于一个局部阻力可以改变得节流元件，以压缩液体为例，由流量方程式可得:Q=K v·△P?（1-1）Q—流经平衡阀得流量（m３／h)K v—阀门系数△Ｐ？-阀前、阀后压差（kg、/cm2）平衡阀每一个开度值都对应于一个K v值，即阀门系数K v由开度而定。
通过试验台实测可以获得不同开度下对应得阀门系数.于就是,只需在现场测出压差,根据公式(1-1），就可以计算出流量Ｑ，平衡阀便可以作为定量调节流量得节流部件了。
平衡阀特性：①流量特性线性好。
这一特性对方便准确地调整系统平衡具有重要意义。
②有清晰、准确得阀门开度指示。
开度指示在阀柄侧部,更人性得设计，使检测、调试更方便。
③平衡调试后，阀门锁定功能使开度值不能随便地被变更.无关人员不能随便开大阀门开度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
平衡阀调试手册欧文托普阀门系统（北京）有限公司欧文托普静态平衡阀介绍静态平衡阀亦称手动平衡阀，数字锁定平衡阀，它的作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部分负荷的流量需求，起到平衡输配的作用。
手动平衡阀的作用对象是系统的阻力，基本功能：消除环路剩余压头限定环路水流量。
手动平衡阀与普通截止阀区别在于，调节对象，手动平衡阀调节对象是系统的阻力，而普通截止阀主要调节阀前、阀后起关断作用的，它们阀门特性曲线，如下图所示，平衡阀理论流量特性为等百分比（近似）特性，当阀权度30－50%，实际为线性流量特性。
1、手动截止阀特性曲线；2、线性特性[阀实际工作曲线、阀权度0.2]3、线性特性曲线；4、等百分比特曲线；手动平衡阀与普通截止阀不同之外还在于有开度指示、开度锁定装置及阀体上有两个测压口。
在管网平衡调试时，用软管将被调试的平衡阀测压口与专用欧文托普的流量测量计算机或压差测量仪连接，仪表能显示出流经阀门流量值或压降值，进而可计算出阀门的实际流量。
平衡阀测量流量原理：从流体力学观点看，平衡阀相当于一个局部阻力可以改变的节流元件，以压缩液体为例，由流量方程式可得：Q=K v·△P?（1－1）Q—流经平衡阀的流量（m3/h）K v—阀门系数△P?—阀前、阀后压差（kg./cm2）平衡阀每一个开度值都对应于一个K v值，即阀门系数K v由开度而定。
通过试验台实测可以获得不同开度下对应的阀门系数。
于是，只需在现场测出压差，根据公式（1－1），就可以计算出流量Q，平衡阀便可以作为定量调节流量的节流部件了。
平衡阀特性：①流量特性线性好。
这一特性对方便准确地调整系统平衡具有重要意义。
②有清晰、准确的阀门开度指示。
开度指示在阀柄侧部，更人性的设计，使检测、调试更方便。
③平衡调试后，阀门锁定功能使开度值不能随便地被变更。
无关人员不能随便开大阀门开度。
如果管网环路需要检修，仍可以关闭平衡阀，待修复后开启阀门原设定位置为止。
④平衡阀阀体上有两个测压口，在管网平衡调试时，用软管与欧文托普的专用流量测量计算机或压差测量仪连接，能由计算机显示出流量值及计算出该阀门的实际流量。
欧文托普静态平衡阀调试方法为保证暖通空调系统的最佳运行，必须在初调试时对系统进行静态水力平衡联调，保证在系统调试合格后各个末端设备的流量同时达到设计流量，即系统能均衡地输送足够的水量到各个末端设备。
通过欧文托普公司的专用流量测量仪表“OV-DMC2”，并采取一定的步骤，可以在所有的静态水力平衡阀只调节一次的情况下实现系统的静态水力平衡,欧文托普拥有专业的技术人员，负责每个项目的现场调试，并且在相当长的时间内跟踪产品的运行情况，确保系统按照设计工况稳定、高效运行。
具体的说就是首先将系统分解成一个多级的多个并联子系统，然后按照从末端到主机的顺序，对各个并联子系统按照一定的步骤进行调节，使其各支路流量比与设计要求流量比值一致，最后调整系统主管的流量至设计总流量，这时系统中各个末端设备的流量同时达到设计流量。
具体方法见下图：欧文托普“OV-DMC2”测量仪表使用说明1、欧文托普“OV-DMC2”测量仪表为整套仪表和测量工具的总称。
平时可装在专用的工具箱里，保护仪表，同时也方便携带。
2、打开工具箱，可以看到里面有一个仪表、一个压力传感器、一根蓝一根红两根导管以及一些接头和电线等。
正如您所见，右图其中有部分组件已经取出在使用中。
所以，实际一套“OV-DMC2”仪表所包含的组件比图中看到要更多些。
看起来似乎有点手足无措，不要着急，下面我们将把其中常用的重要组件分别列出来，并向您介绍它们是如何使用的。
在看过本文后，我们欧文托普公司保证您能轻松使用我们的“OV-DMC2”仪器进行平衡阀水力调试。
3、我们将您在调试中可能会使用的最多的组件单独列了出来，如左图。
绝大多数静态平衡阀的调试工作都可以依靠这些组件的正常工作来完成的。
下面我们来认识一下这些组件到底是干什么用的。
测试仪器，整套仪表的核心组件压力传感器双色导压管及压力探针压力探针特写4、测试仪器的装配将压力导管和压力传感器连接，将压力探针与压力导管的另一头注意红管对应高压端“+”，连接，带黑色开关的一般连于蓝蓝管则对应低压端“-”。
色导管，但混接问题也不大。
最后将压力传感器数字信号输出安装成功后，我们找个静态平衡阀线与仪表上方的输入处相连。
来举例说明仪器的使用方法。
将压力探针的开关转到“OFF”将压力探针插入静态阀测压嘴母拧紧测量仪器与静态平衡阀连接完毕5、测试仪器的使用按红色开关启动仪器仪器开启，显示“oventrop”字样进行阀门选择VALVESETUP在这里可以进行正在测试阀门型号和规格的选择转到“ON”开始测量MEASURE （START）将阀门开度开到需要的位置，然后读静态平衡阀上的刻度尺，如上图，开度显示为5.5，然后在仪器的presetting一栏中输入“5.5”，每一个开度都队应着一个KV值，而这些数据都被储存在“OV-DMC2”的计算机里，只要选择的阀门型号规格正确，这个KV值就是正确的。
开始测量后，压力传感器自动将高低压端之间的压差计算出来并输入“OV-DMC2”。
通过Q=K v·△P?这个公式，瞬时流量就能得到了。
一个小口径末端静态阀的例子。
我们需要对同级各阀进行调试，使得每个阀都达到设计流量Q0。
这里我们假定同级所有阀门设计流量相同。
先从流量最大的支管开始调试，先调试离水泵最远的“最不利末端阀门V1a”，通过旋转手轮调节开度使得该阀流量Q1a达到设计流量Q0。
测量流量方式按照上面步骤进行，利用欧文托普“OV-DMC2”调试仪器来进行流量的测试和校准。
再调节次远的末端阀门V2a的流量Q2a，使得Q2a=Q1a，当然在这里Q1a可能会发生变化，通过不断调节V2a保持Q2a=新Q1a。
同理调节该支路同级其他末端阀门，使得Q1a=Q2a=Q3a=…=Qna，最后调节该支管的主平衡阀使得Q1a=Q2a=Q3a=…=Qna=Q0。
再调节其他支管最不利阀门V1b，最后达到全部流量都达到设计流量，调试结束。
最后可以将需要的数据打印出来存档。
调试设备：OV—DMC计算机带有内存记忆和微处理器的数码流量测量计算机“OV-DMC2”用于测量欧文托普平衡阀，内部储存了欧文托普自己以及几家主要竞争对手产品的流量特性系数，另外预留了增加新阀门数据的内存空间。
“OV-DMC2”可与计算机接驳，输出测量调试数据，计算机对该数据进行分析。
（上图为现场实际测量和用计算机对数据进行处理）欧文托普拥有四种平衡调节方式1流量平衡方式通过流量平衡方式，欧文托普流量测量计算机计算出水力平衡阀在设计流量时的预设定值；首先，在输入阀的型号后，根据设计流量和测得压差“OV-DMC2”计算出阀的预设定值，然后将阀设定到预设定位置即可。
2压力平衡方式根据压力平衡方式，在输入阀的型号后，“OV-DMC2”就可以根据测量压差计算处在设计压差时阀的预设定值。
3Kv值方式由于对于同一型号的水力平衡阀Kv值与阀的开度是一一对应的关系，因此，输入阀的型号后，根据Kv值，“OV-DMC2”就可以计算出阀的预设定值。
4OV-平衡方式这种方式的主要特点就是使用欧文托普“OV-DMC2”现场进行调节，可以实现多个系统的水力平衡，而且这种平衡调节最多仅需两个人就可以完成。
具体步骤见欧文托普下述调试方案。
调试前的准备工作1熟悉资料熟悉项目空调水系统的全部设计资料，包括图纸和设计说明书，充分领会设计意图，了解各种设计参数、系统的全貌以及各种阀门的性能及使用方法等。
搞清水系统的特点及阀门所在位置。
2现场验收试调人员会同设计、施工和建设单位，对已安装好的设备如静态平衡阀进行验收。
查清施工与设计不符合要求及设备、部件制造质量情况，特别是加工安装质量不合格的地方。
前者需查明原因并了解修改设计的文件，并据此绘制实际系统草图，对于加工、安装上的疵病应逐项填列缺陷明细表，提请施工单位在测试前及时改正。
3空调水系统及设备的试压和清洗在调试前应对空调水系统进行试压和清洗，以保证空调水系统一方面满足系统压力要求，同时保持管道内部洁净，为试压做好准备。
4水泵单机测试先对每个水泵的转向、运转噪音、工作电流、轴承温度等常规项目进行检查，待水泵运转经检查一切正常后，再进行２小时以上的连续运转，运转中如不再发现问题，水泵单机试运转即为合格。
水泵试运转结束后，应将水泵出入口阀门和附属管路系统的阀门关闭，将泵内积存的水排净，防止锈蚀或冻裂。
5编制试调计划根据前两项工作的准备情况和项目工程特点编制试调计划，内容包括试调的目的要求、进度、程序和方法，及人员安排等等。
作好仪器、工具和运行的准备准备好试验调整所需的仪器和必要工具，如静态平衡阀流量测量仪表OV-DMC2、万用表等。
检查缺陷明细表中的各种疵病是否已经消除；电源、水源、冷、热等方面是否准备就绪；。
