主板检测卡不跑码怎么办
主板诊断卡常见跑码及维修故障说明
IRDY：主设备准备好---有主设备信号是闪亮，否则不亮。
FRAME：帧周期---PCI槽有循环帧信号时才闪亮，平时常亮。
BIOS：基本输入/输出---主板运行时，对主板有读操作时就闪亮。
OSC：振荡---ISA插槽的主振信号，空板上电应则常亮，否则停振。
Phoenix BIOS工作流程
Phoenix POST
CPU工作---初始化芯片组---初始化I/O---初始化IDE控制器---初 始化PCI总线控制器---检测键盘控制器---检测内存---检测PCI设 备---检测显卡---显示---测试键盘---测试内存---显示错误信息--检测并口串口ISAPS/2软驱，鼠标等---检测硬盘光驱---准备引 导并初始化所有设备---加载操作系统---进系统
注意
由于主板设计的不同，有的北桥可能为集成AGP功能，如Intel的865GV北桥，但 在这样的主板上也会有类似于AGP的插槽，实际上这个槽并不是真正的AGP槽，只 是跟PCI总线的连接在一起的AGP槽外观一样的插槽，也可以使用AGP显卡.3V
2.看AGP槽的走线，如果通过南桥的就表示是假的AGP
确认内存故障的检测流程
1.外观检查内存槽以及周边的电路是否有倒针，烧伤的现象 2.去除内存槽氧化层，防止内存接触不良 3.更换两条以上不同品牌的好内存，并用橡皮清洁内存的金手指部分。 4.清除CMOS或重新刷鞋BIOS，防止内存参数过高或BIOS资料错误导致内存不过。 5.AMD平台主板需要重新安装CPU或者更换CPU，一防止CPU问题导致内存不过 6.测量内存的工作电压：主供电 SPD供电 基准电压 终结电压。

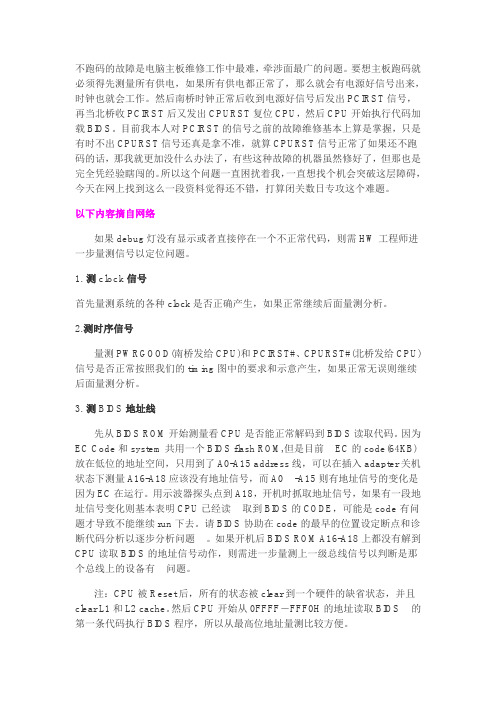

不跑码维修思路
不跑码的故障是电脑主板维修工作中最难，牵涉面最广的问题。
要想主板跑码就必须得先测量所有供电，如果所有供电都正常了，那么就会有电源好信号出来，时钟也就会工作。
然后南桥时钟正常后收到电源好信号后发出PCIRST信号，再当北桥收PCIRST后又发出CPURST复位CPU，然后CPU开始执行代码加载BIOS。
目前我本人对PCIRST的信号之前的故障维修基本上算是掌握，只是有时不出CPURST信号还真是拿不准，就算CPURST信号正常了如果还不跑码的话，那我就更加没什么办法了，有些这种故障的机器虽然修好了，但那也是完全凭经验瞎闯的。
所以这个问题一直困扰着我，一直想找个机会突破这层障碍，今天在网上找到这么一段资料觉得还不错，打算闭关数日专攻这个难题。
以下内容摘自网络如果debug灯没有显示或者直接停在一个不正常代码，则需HW工程师进一步量测信号以定位问题。
1. 测clock信号首先量测系统的各种clock是否正确产生，如果正常继续后面量测分析。
2.测时序信号量测PWRGOOD(南桥发给CPU)和 PCIRST#、CPURST#(北桥发给CPU)信号是否正常按照我们的timing 图中的要求和示意产生，如果正常无误则继续后面量测分析。
3. 测BIOS地址线先从BIOS ROM开始测量看CPU是否能正常解码到BIOS读取代码。
因为EC Code和system共用一个BIOS flash ROM,但是目前 EC的code(64KB)放在低位的地址空间，只用到了A0-A15 address线，可以在插入adapter关机状态下测量A16-A18应该没有地址信号，而A0 -A15则有地址信号的变化是因为EC在运行。
用示波器探头点到A18，开机时抓取地址信号，如果有一段地址信号变化则基本表明CPU已经读取到BIOS的CODE，可能是code 有问题才导致不能继续run下去。
请BIOS 协助在code的最早的位置设定断点和诊断代码分析以逐步分析问题。
电脑主板检测卡代码(常见)及解决方法
主板检测卡代码(常见)及解决方法错误代码：00(FF)代码含义：主板没有正常自检解决方法：这种故障较麻烦，原因可能是主板或CPU没有正常工作。
一般遇到这种情况，可首先将电脑上除CPU外的所有部件全部取下，并检查主板电压、倍频和外频设置是否正确，然后再对CMOS进行放电处理，再开机检测故障是否排除。
如故障依旧，还可将CPU从主板上的插座上取下，仔细清理插座及其周围的灰尘，然后再将CPU安装好，并加以一定的压力，保证CPU与插座接触紧密，再将散热片安装妥当，然后开机测试。
如果故障依旧，则建议更换CPU测试。
另外，主板BIOS损坏也可造成这种现象，必要时可刷新主板BIOS后再试。
错误代码：01代码含义：处理器测试解决方法：说明CPU本身没有通过测试，这时应检查CPU相关设备。
如对CPU 进行过超频，请将CPU的频率还原至默认频率，并检查CPU电压、外频和倍频是否设置正确。
如一切正常故障依旧，则可更换CPU再试。
错误代码：C1至C5代码含义：内存自检解决方法：较常见的故障现象，它一般表示系统中的内存存在故障。
要解决这类故障，可首先对内存实行除尘、清洁等工作再进行测试。
如问题依旧，可尝试用柔软的橡皮擦清洁金手指部分，直到金手指重新出现金属光泽为止，然后清理掉内存槽里的杂物，并检查内存槽内的金属弹片是否有变形、断裂或氧化生锈现象。
开机测试后如故障依旧，可更换内存再试。
如有多条内存，可使用替换法查找故障所在。
错误代码：0D代码含义：视频通道测试解决方法：这也是一种较常见的故障现象，它一般表示显卡检测未通过。
这时应检查显卡与主板的连接是否正常，如发现显卡松动等现象，应及时将其重新插入插槽中。
如显卡与主板的接触没有问题，则可取下显卡清理其上的灰尘，并清洁显卡的金手指部份，再插到主板上测试。
如故障依旧，则可更换显卡测试。
一般系统启动过0D后，就已将显示信号传输至显示器，此时显示器的指示灯变绿，然后DEBUG卡继续跳至31，显示器开始显示自检信息，这时就可通过显示器上的相关信息判断电脑故障了错误代码：0D至0F代码含义：CMOS停开寄存器读/写测试解决方法：检查CMOS芯片、电池及周围电路部分，可先更换CMOS电池，再用小棉球蘸无水酒精清洗CMOS的引脚及其电路部分，然后看开机检查问题是否解决。

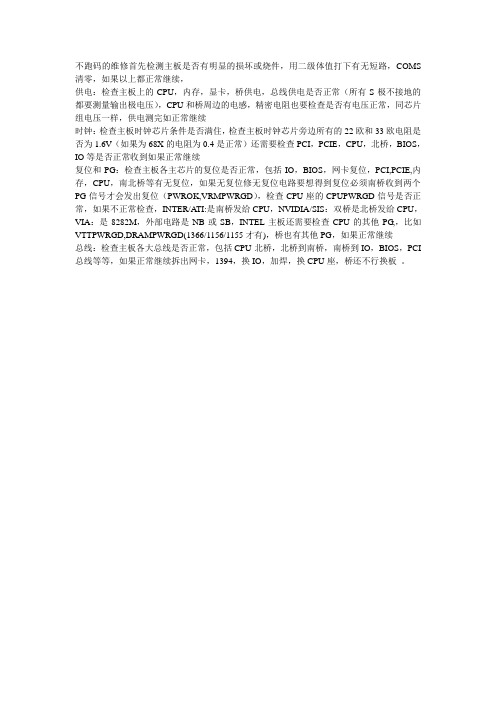

不跑码的维修检测方法
不跑码的维修首先检测主板是否有明显的损坏或烧件，用二级体值打下有无短路，COMS 清零，如果以上都正常继续，
供电：检查主板上的CPU，内存，显卡，桥供电，总线供电是否正常（所有S极不接地的都要测量输出极电压），CPU和桥周边的电感，精密电阻也要检查是否有电压正常，同芯片组电压一样，供电测完如正常继续
时钟：检查主板时钟芯片条件是否满住，检查主板时钟芯片旁边所有的22欧和33欧电阻是否为1.6V（如果为68X的电阻为0.4是正常）还需要检查PCI，PCIE，CPU，北桥，BIOS，IO等是否正常收到如果正常继续
复位和PG：检查主板各主芯片的复位是否正常，包括IO，BIOS，网卡复位，PCI,PCIE,内存，CPU，南北桥等有无复位，如果无复位修无复位电路要想得到复位必须南桥收到两个PG信号才会发出复位（PWROK,VRMPWRGD），检查CPU座的CPUPWRGD信号是否正常，如果不正常检查，INTER/A TI:是南桥发给CPU，NVIDIA/SIS：双桥是北桥发给CPU，VIA：是8282M，外部电路是NB或SB，INTEL主板还需要检查CPU的其他PG,，比如VTTPWRGD,DRAMPWRGD(1366/1156/1155才有)，桥也有其他PG，如果正常继续
总线：检查主板各大总线是否正常，包括CPU-北桥，北桥到南桥，南桥到IO，BIOS，PCI 总线等等，如果正常继续拆出网卡，1394，换IO，加焊，换CPU座，桥还不行换板。
主板测试卡代码及解决方法
主板测试卡代码及解决⽅法主板测试卡代码及解决⽅法C0,C1,C2,C3,C5内存，D1,D2,D3,D4,D5显卡。
00 CPU不供电，CPU不跑数，BIOS丢资料，桥空焊，IO坏26过键盘，扫硬盘，75扫硬盘，进系统AMD主板跑C0.C1可能是CPU烧了C0--C1---C2---C3---C4---C5不过内存是⼩孩⼦都知道的事情，但是对于AMD的板⼦C0-C1是CPU内存控制器坏了，E0--E1--E3对于775的板⼦来说是不过内存，但是对于AMD来说是显卡。
哈哈主板检测卡代码(常见)及解决⽅法u'6R#.错误代码：00(FF)代码含义：主板没有正常⾃检) u*F,j-}*@+C解决⽅法：这种故障较⿇烦，原因可能是主板或CPU没有正常⼯作。
⼀般遇到这种情况，可⾸先将电脑上除CPU外的所有部件全部取下，并检查主板电压、倍频和外频设置是否正确，然后再对CMOS进⾏放电处理，再开机检测故障是否排除。
如故障依旧，还可将CPU从主板上的插座上取下，仔细清理插座及其周围的灰尘，然后再将CPU安装好，并加以⼀定的压⼒，保证CPU与插座接触紧密，再将散热⽚安装妥当，然后开机测试。
如果故障依旧，则建议更换CPU测试。
另外，主板BIOS损坏也可造成这种现象，必要时可刷新主板BIOS后再试。
# O- V t0o w" Q8 z" h/ {1 ~1U3N2E0{8i*a4P错误代码：01. v(?7F.A.u'z6R#}/V代码含义：处理器测试0 f"]2D"C2| U9 J& L解决⽅法：说明CPU本⾝没有通过测试，这时应检查CPU相关设备。
如对CPU 进⾏过超频，请将CPU的频率还原⾄默认频率，并检查CPU电压、外频和倍频是否设置正确。
如⼀切正常故障依旧，则可更换CPU再试。
0 G4 ~# y) q# }: W; c" o5 B3 \. x2f:q5e(G#K*v2{错误代码：C1⾄C5代码含义：内存⾃检/ {+O5r;c:D8B9l解决⽅法：较常见的故障现象，它⼀般表⽰系统中的内存存在故障。

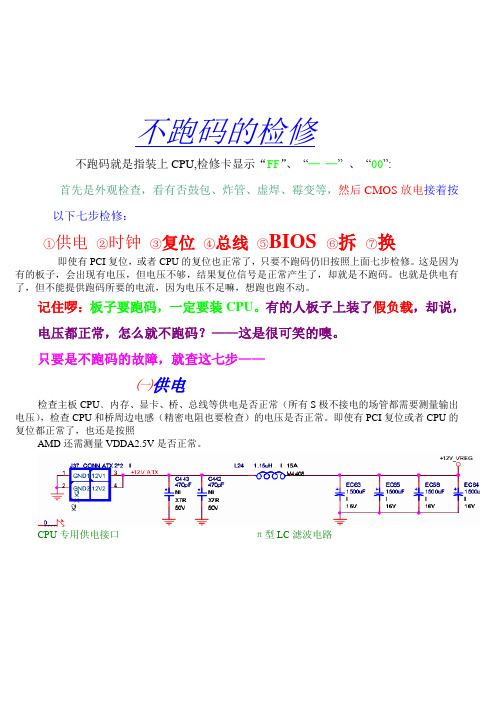

不跑码的检修
不跑码的检修不跑码就是指装上CPU,检修卡显示“FF”、“──” 、“00”:首先是外观检查，看有否鼓包、炸管、虚焊、霉变等，然后CMOS放电接着按以下七步检修：①供电②时钟③复位④总线⑤BIOS ⑥拆⑦换即使有PCI复位，或者CPU的复位也正常了，只要不跑码仍旧按照上面七步检修。
这是因为有的板子，会出现有电压，但电压不够，结果复位信号是正常产生了，却就是不跑码。
也就是供电有了，但不能提供跑码所要的电流，因为电压不足嘛，想跑也跑不动。
记住啰：板子要跑码，一定要装CPU。
有的人板子上装了假负载，却说，电压都正常，怎么就不跑码？——这是很可笑的噢。
只要是不跑码的故障，就查这七步——㈠供电检查主板CPU﹑内存、显卡、桥、总线等供电是否正常（所有S极不接电的场管都需要测量输出电压），检查CPU和桥周边电感（精密电阻也要检查）的电压是否正常。
即使有PCI复位或者CPU的复位都正常了，也还是按照AMD还需测量VDDA2.5V是否正常。
CPU专用供电接口π型LC滤波电路PROCHOT# CPU过热保护电路CPU 供电电路㈡时钟检查主板时钟芯片旁边所有的22Ω/33Ω电阻是否有1.6v供电（有68X电阻的为0.4Ω）；检查PCI 槽B16脚是否有1.6v、CPU座总线时钟是否有0.4V,AMD的总线时钟有耦合电容(测不到电压)要注意，可用示波器测，有200M波形。
AMD的CPU时钟测量：1、电容不靠近CPU的一端0.4~1.7V,两个电容的电压一样。
靠近CPU的一端没有电压。
2、两个电容的容量一般是10nf,在线测量时5nf。
3、电容不靠近CPU的一端对地阻值要一致，NV芯片组的阻值很低属于正常。
CPU时钟的测量1、478直接在假负载上测量，总线的时钟0.4V左右。
2、775如果上假负载由CPU电压，可以直接在假负载上测时钟的0.4v电压3、有的775在上假负载时会没有CPU电压，需上真CPU才有CPU电压，要先找到假负载上的CPU时钟测试点与时钟芯片旁的哪个电阻相通，然后再上真CPU，直接测量此电阻，看是否有0.4V电压。
主板诊断卡.常见跑码.及维修故障说明：讲解
FRAME：帧周期---PCI槽有循环帧信号时才闪亮，平时常亮。
BIOS：基本输入/输出---主板运行时，对主板有读操作时就闪亮。
OSC：振荡---ISA插槽的主振信号，空板上电应则常亮，否则停振。
+-12V，+-5V：空板上电即应常亮，否则主板无此电压或短路。 3.3V：这是PCI槽特有的3.3V，空板上电即应常亮，有些板的PCI槽本身无此电压 则不亮
常见代码
C1过去后 C3停留2秒后0D-41滴滴滴---BIOS资料坏，内存坏 IT8705的IO也会导致0D-41滴滴滴，串口芯片也会 C1--01--02---07循环---IO相关电路 D3-D6——EC-ED，C1-05-04-41滴滴滴---内存坏，BIOS资料坏，串口芯片坏， IT8705坏 C3，D8，E8---BIOS ，内存不兼容
52---LOGO死机 ---内存坏 内存供电不稳定 刷BIOS
7F停住---直接按F1跳过
不显示 ，档7F代码，按F1可以过去---则修显卡电路
7F以后停住---都是刷BIOS 13快显示时停在13，不插显卡也是如此，拆声卡，刷BIOS
常见代码
39,45---Intel945以上芯片组不插内存报警，插内存不过通常为北桥空焊 98---Intel芯片组通电后98，北桥问题 d0--BIO资料，CPU到北桥线路，IO问题 d1停住，复位的不停的闪 ，过以后后代码正常跑完---检测PCIE 异常 D1，D2，02---IO周边及相关电路 DD—845，865主板一般为南桥坏 d3 d4 d5---内存，BIOS资料 0A---键盘鼠标，IO 13---拆声卡，刷BIOS
BIOS和CMOS区别与联系
CMOS（Complementary Metal Oxide Semiconductor 互补金属氧化 物半导体原指一种芯片的制程，用CMOS制作的芯片具有省电和低温 的特性，用来储存计算器的设置和系统日期时间。RTC/CMOS RAM整 合在南桥中，通过外部搭配的电池供电。因为CMOS制作的内存耗电 很低，就算计算机一两年都不开电源，CMOS中记录的值也一样可以 得到完整的保存
不跑码的检修剖析
不跑码的检修不跑码就是指装上CPU,检修卡显示“FF”、“──” 、“00”:首先是外观检查，看有否鼓包、炸管、虚焊、霉变等，然后CMOS放电接着按以下七步检修：①供电②时钟③复位④总线⑤BIOS ⑥拆⑦换即使有PCI复位，或者CPU的复位也正常了，只要不跑码仍旧按照上面七步检修。
这是因为有的板子，会出现有电压，但电压不够，结果复位信号是正常产生了，却就是不跑码。
也就是供电有了，但不能提供跑码所要的电流，因为电压不足嘛，想跑也跑不动。
记住啰：板子要跑码，一定要装CPU。
有的人板子上装了假负载，却说，电压都正常，怎么就不跑码？——这是很可笑的噢。
只要是不跑码的故障，就查这七步——㈠供电检查主板CPU﹑内存、显卡、桥、总线等供电是否正常（所有S极不接电的场管都需要测量输出电压），检查CPU和桥周边电感（精密电阻也要检查）的电压是否正常。
即使有PCI复位或者CPU的复位都正常了，也还是按照AMD还需测量VDDA2.5V是否正常。
CPU专用供电接口π型LC滤波电路PROCHOT# CPU过热保护电路CPU 供电电路㈡时钟检查主板时钟芯片旁边所有的22Ω/33Ω电阻是否有1.6v供电（有68X电阻的为0.4Ω）；检查PCI 槽B16脚是否有1.6v、CPU座总线时钟是否有0.4V,AMD的总线时钟有耦合电容(测不到电压)要注意，可用示波器测，有200M波形。
AMD的CPU时钟测量：1、电容不靠近CPU的一端0.4~1.7V,两个电容的电压一样。
靠近CPU的一端没有电压。
2、两个电容的容量一般是10nf,在线测量时5nf。
3、电容不靠近CPU的一端对地阻值要一致，NV芯片组的阻值很低属于正常。
CPU时钟的测量1、478直接在假负载上测量，总线的时钟0.4V左右。
2、775如果上假负载由CPU电压，可以直接在假负载上测时钟的0.4v电压3、有的775在上假负载时会没有CPU电压，需上真CPU才有CPU电压，要先找到假负载上的CPU时钟测试点与时钟芯片旁的哪个电阻相通，然后再上真CPU，直接测量此电阻，看是否有0.4V电压。
主板维修--不跑码(MCP61PM-HM)
HP品牌机精英MCP61PM-HM
故障现象：
不跑码，复位灯常亮
故障解决：
目测板上有一电容豉包，暂没管它。
上假负载，测量VCORE（1.5V），VDDA（2.5V），VLDT （1.2V），CPU复位（0V），VTT（0V），时钟两点（0V）。
发现CPU复位，VTT，时钟两电压有异常。
接着测内存电压（0V），看来内存电压也没出来，就从这里下手，内存电压是由PWM管理两个场管产生，正准备去量电源IC和场管的时候，发现在鼓包电容的旁边有个八脚的元件表面有个洞，看来是芯片炸开了。
再仔细一看，表面标写有2539，原来是一只复合MOS管，没再看其它，估计故障也差不多出来了，找个4500更换，顺便再将鼓包电容更换，再次上电，内存电压出来了（1.8V）,没再看假负载，直接装U上电，诊断卡顺利跑码，故障修复。
更换下来的2539的复合管是个5V双路。
照片拍的不怎么好。
看的不清楚。
维修员：小冰。
主板诊断卡代码显示00 96 ff的维修方法
主板诊断卡代码显示ff的维修方法[ 标签：主板诊断卡, ff, 维修方法 ] 匿名 2010-06-16 15:41主板测试卡显示ff有两种情况，第一种是主板power-on之后就直接到ff，第二种就是经过跑马到ff，这两种情况cpu都会有复位。
主板诊断卡代码ff维修的方法也比较复杂，以下是主板ff不跑码维修方法集合。
电脑主板ff不跑码的原因主板有cpuest#后，准备执行第一条指令，但是由于各种原因，它不会执行。
主板ff不跑码的维修方法1：目检：重点是nb（北桥）,sb（南桥），cpu旁正反面是否有撞件，位移，很多问题从此卡住！2：电脑主板bios方向：clear cmos测量bios各个引脚对地二极值(和好板对比,lpc bios特别注意lad0~lad3),供电电压要正常(通常为3.3),如二极值和电压正常则刷新 bios.3: bga空焊问题：手压nb（北桥）,sb（南桥）,cpusocket(cpu底座)看是否跑码通过，碰到过cpureset#到座子空焊导致ff。
4：主板北桥和cpu通信问题：可以用航母灯(带led的测量)，若有异常，则先换nb（北桥）后cpu座。
5：电脑主板南桥和北桥通信问题：intel dmi总线要测量(共16个)，若有异常则更换nb（北桥）或sb（南桥）。
6：电压问题：一般cpu复位出来了以后，大部分电压都出来了，但是不排除进入南北桥电感挂掉(非常重要)，一端电压ok,一端电压不正常，另外gtlref 电压出问题也会导致cpu复位后不动作,关于gtlref一般为0.76左右，是用来判定电平逻辑高低的！7：时钟问题：到cpu的一对时钟，到北桥三对时钟，到南桥的一切时钟是否正常！8: 外围总线ad值(pci,pci-e,lpc,spi)，外部reset信号(idereset,kbreset,pcireset等)9: 如以上都查不出则换nb（北桥）,sb（南桥）,socket(cpu底座),i/o,时钟芯片（至于顺序可以从成本概率考虑)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主板检测卡不跑码怎么办
导读：我根据大家的需要整理了一份关于《主板检测卡不跑码怎么办》的内容，具体内容：很多用户经常会遇到一些电脑故障问题，有的是一些小问题，用户能够解决的就自行处理了，可是很多的电脑故障很难解决，比如现在的主板检测卡不跑码的问题，那么这样的问题是不是很难处理呢，这个得需要...
很多用户经常会遇到一些电脑故障问题，有的是一些小问题，用户能够解决的就自行处理了，可是很多的电脑故障很难解决，比如现在的主板检测卡不跑码的问题，那么这样的问题是不是很难处理呢，这个得需要反复的对电脑进行检查，看看到底是哪里出现了问题，通过找一些相关资料，多看一些电脑维修的书籍，说不定能够知道解决的方法，下面我就简单的解答一下怎么维修。
故障：主板加电但无显示，上诊断卡不跑码
是这样的，维修前我没有直接接电源，首先看了下外观，主板没有明显的烧伤痕迹，PCB班也没有划伤的地方，然后测了下电源+3.3V，+5V，+12无短路，再加上CPU假负载，测CPU工作电压1.26V，时钟0.38V，复位1.26V都是正常的。
然后测了内存的供电，这板子舒服的，又一代也有二代的，我知道一代内存的供电是184脚，检测到电压是3.3V明显感觉偏大了，当时不知道怎么办了。
也想不到别的地方会有什么问题，就对着那个供电去跑线，黑笔接184脚，红笔就死劲的跑，到处点，结果在内存附近的MOS管上突然
响了，看了下表上面的值是0，感觉跑对了。
然后我就把红笔点那个MOS管的S级发现也通的，我就拆下来随便找了一个MOS管换上去，黑笔接MOS管D级，红笔接MOS管S级，这下阻值在465左右，正常了，我就以为好了，上真CPU测试，结果还是不亮。
我当时啥也没想就直接测了内存的供电，还是3.3V，我想还好没短路，要不然这板子烧的我都没办法了，关了电源后拆出板子，之前老师叫内存都有什么1117，还有LM324的，引脚定义也不知道，继续跑线路，把刚才换上去的那个MOS管测了下是好的，3个管子是连在一起的，我都测了都是好的，然后发现两个管子的D级是相通的，D级别是供电，我就顺着那两个相通的管子的D级继续跑线路，最后跑到了类似于1117的管子，只不过比1117还要小，全名是APM2054测D级和S级相通，直接判断击穿，然后从废板子上拆下来了一个上去，上CPU 和内存和独立显卡，这才跑码，工作完成。
上面分享了主板检测卡不跑码问题的解决办法，通过解决大家对电脑容易出现的故障，大家也学习了这方面的知识，其实很多电脑的故障都是可以解决的，只要能够找到故障的病因，详细的分析一下，通过全方面的进行检测，一定能够查出故障的病因的，如果你的电脑也出现主板检测卡不跑码的问题，不妨用上面的解决办法处理一下。
