实验二 定时计数器8253工作方式
8253定时计数器
一、实验目的
1、掌握8253的基本工作原理和编程方法；
2、使用Байду номын сангаас辑笔来观察8253的工作状态。
二、实验内容
编写实验程序，利用实验台上8253定时/计数器对 1MHz时钟脉冲进行分频，产生频率为1Hz的方波信号， 并用逻辑笔观察OUT1引脚输出电平的变化。
三、8253工作方式
硬件接线提示
+5V电压
方式0-----计数结束中断 方式1-----硬件触发单拍脉冲 方式2-----频率发生器 方式 0 方式 1
方式 2 方式 3 方式 4
方式 5
方式3-----方波发生器
方式4-----软件触发选通 方式5-----硬件触发选通
四、实验提示
1、8253初始化 对8253定时/计数器进行初始化操作，必须遵守两个 原则：
模式选择 000：模式0 001：模式1 010：模式2 011：模式3 100：模式4 101：模式5
0：二进制 1：BCD
3、8253的地址
片选地址:280～287H
8253控制寄存器地址：0C403H 计数器0的地址：0C400H 计数器1的地址：0C401H
4
五、实验重点或难点
1、8253控制字的定义。 2、8253各工作方式的特点。 3、8253级连时接线方法。
（1）首先要写入工作方式控制字，再写入计数初值；
（2）初始值的设置应与控制字中规定的格式相一致。
2、8253控制字表
SC1 SC0 RW2 RW1 M2 M1 M0
数制选择
计数器选择 00：计数器0 01：计数器1 10：计数器2 11：非法
读/写指示 00：锁存 01：只读/写低8位 10：只读/写高8位 11：先读/写低8位 再读/写高8位

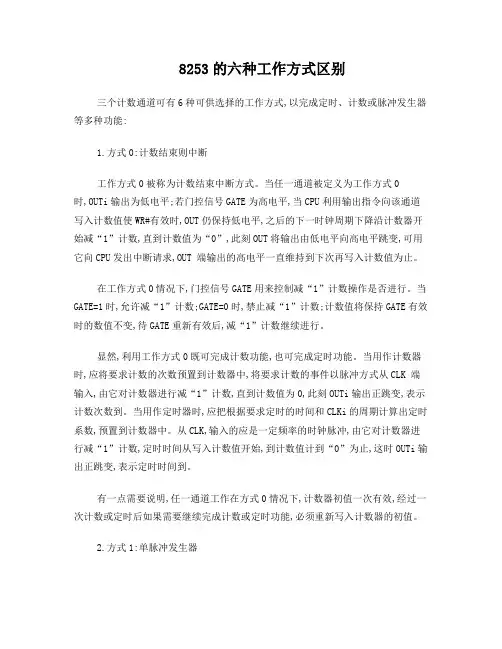

8253的六种工作方式区别
8253的六种工作方式区别三个计数通道可有6种可供选择的工作方式,以完成定时、计数或脉冲发生器等多种功能:1.方式0:计数结束则中断工作方式0被称为计数结束中断方式。
当任一通道被定义为工作方式0时,OUTi输出为低电平;若门控信号GATE为高电平,当CPU利用输出指令向该通道写入计数值使WR#有效时,OUT仍保持低电平,之后的下一时钟周期下降沿计数器开始减“1”计数,直到计数值为“0”,此刻OUT将输出由低电平向高电平跳变,可用它向CPU发出中断请求,OUT 端输出的高电平一直维持到下次再写入计数值为止。
在工作方式0情况下,门控信号GATE用来控制减“1”计数操作是否进行。
当GATE=1时,允许减“1”计数;GATE=0时,禁止减“1”计数;计数值将保持GATE有效时的数值不变,待GATE重新有效后,减“1”计数继续进行。
显然,利用工作方式0既可完成计数功能,也可完成定时功能。
当用作计数器时,应将要求计数的次数预置到计数器中,将要求计数的事件以脉冲方式从CLK 端输入,由它对计数器进行减“1”计数,直到计数值为0,此刻OUTi输出正跳变,表示计数次数到。
当用作定时器时,应把根据要求定时的时间和CLKi的周期计算出定时系数,预置到计数器中。
从CLK,输入的应是一定频率的时钟脉冲,由它对计数器进行减“1”计数,定时时间从写入计数值开始,到计数值计到“0”为止,这时OUTi输出正跳变,表示定时时间到。
有一点需要说明,任一通道工作在方式0情况下,计数器初值一次有效,经过一次计数或定时后如果需要继续完成计数或定时功能,必须重新写入计数器的初值。
2.方式1:单脉冲发生器工作方式1被称作可编程单脉冲发生器。
进入这种工作方式,CPU装入计数值n后OUT 输出高电平,不管此时的GATE输入是高电平还是低电平,都不开始减“1”计数,必须等到GATE由低电平向高电平跳变形成一个上升沿后,计数过程才会开始。
与此同时,OUT 输出由高电平向低电平跳变,形成了输出单脉冲的前沿,待计数值计到“0”,OUT输出由低电平向高电平跳变,形成输出单脉冲的后沿,因此,由方式l所能输出单脉冲的宽度为CLK周期的n倍。
8253可编程计数器定时器
8253的工作原理简介8253可编程计数器/定时器的工作频率为0～2MHz，它有3个独立编程的计数器，每个计数器有三个引脚，分别为时钟CLK、门控GATE、计数器和计时结束输出OUT；每个计数器分别有6种工作方式。
下面针对使用到的两种工作方式——方式1和方式2的工作原理［1］进行简述。
方式1：可编程单稳，即由外部硬件产生的门控信号GATE触发8253而输出单稳脉冲。
计数器装入计数初值后，在门控信号GATE由低电平变高电平并保持时，计数器开始计数，此时输出端变成低电平并开始单稳过程。
当计数结束时，输出端OUT转变成高电平，单稳过程结束，在OUT端输出一个单稳脉冲。
硬件再次触发，OUT 端可再次输出一个同样的单稳脉冲。
单稳脉冲的宽度由装入计数器的计数初值决定。
在WR 信号的上升沿(CPU写控制字之后)，输出端OUT保持高电平(若OUT原为低电平则变为高电平)。
CPU写入计数值后，计数器并不马上开始计数，而要等到门控信号GATE启动之后的下一个CLK的下降沿才开始。
在整个计数过程中，输出端OUT保持低电平，直至计数值至0，OUT变为高电平为止。
方式2：速率发生器，其功能如同一个N分频计数器。
其输出是将输入时钟按照N计数值分频后得到的一个连续脉冲。
在该方式下，当计数器装入初始值开始工作后，输出端OUT将不断地输出负脉冲，其宽度为一个时钟周期的时间，而两个负脉冲间的时间脉冲个数等于计数器装入的计数初值。
若计数初值为N，则每N个输入脉冲输出一个脉冲。
当CPU写完控制字后，输出端OUT转变成高电平，计数器将立即自动开始对输入CLK时钟计数。
在计数过程中，OUT端始终保持高电平，直至计数器的计数值减到1时，OUT 端才变为低电平，其保持的宽度为一个输入CLK时钟周期的时间，然后输出端OUT恢复高电平，计数器重新开始计数。
8253控制字格式为：其中：SC1 SC0为计数器选择位；RL1 RL0为计数器读写操作选择位，以确定计数器进行装入或读出是单字节还是双字节；M2 M1 M0为计数器工作方式选择位；BCD表示计数器计数方式选择位。
8253定时器实验.
精选文档实验报告实验名称可编程准时器／计数器（8253 ）姓名学号班级教师日期一、实验内容与要求1.1 实验内容计数器方式 2 实验：将 8253 芯片的计数器0 的工作方式设置为方式2，读 /写格式设置为01，写入时只写入计数器初值低8 位，高 8 地点 0，采纳二进制格式计数。
计数器初值为N （N>=0FH ），用手动开关逐一输入单脉冲，编程使计数值在屏幕上显示，并同时用TPC-USB平台上的 LED 灯察看 OUT0 电平变化（当输入第N 倍数个脉冲后OUT0 变低电平， LED 灯由亮变灭，其余脉冲OUT0 都是高电平， LED 灯都处于亮状态）。
计数器方式 3 实验：将计数器 0、计数器 1 的工作方式分别设置为方式3，计数初值设为1000，并同时用 TPC-USB 平台上的 LED 灯察看 OUT1 电平变化（频次1Hz）。
1.2 实验要求(1)拥有必定的汇编编程的基础，能编写一些基本语句来实现实验。
实验前依据实验流程图，写出对应代码；(2)要认识8253准时/计数器芯片内部构造和外面引脚，认识芯片的硬件连结方法、时序关系、各样模式的编程及应用，能娴熟地对其进行编程；(3)熟习实验平台 TPC-USB 认识各个接口的名称与功能，进行实验时能迅速并正确地连结好实验电路；(4)计数器方式 2 实验：连结 PC 与 TPC-USB 平台，用微机实验软件运转程序，用手动开关逐一输入单脉冲，在屏幕上能一次显示计数值，当输入第N 倍数个脉冲后OUT0 变低电平， TPC-USB 平台上的 LED 灯由亮变灭，其余脉冲OUT0 都是高电平， LED 灯都处于亮状态；(5)计数器方式3实验：连结PC与TPC-USB平台，用微机实验软件运转程序，TPC-USB平台上的 LED 灯能周期性地亮灭，频次为 1Hz。
二、实验原理与硬件连线2.1 实验原理TPC-USB 平台上有一块8253 准时 /计数器芯片， PC 能够经过 8253 芯片进行计数和准时。
8253可编程计数器定时器实验
集美大学计算机工程学院实验报告课程名称微机系统与接口技术实验名称实验三8253可编程计数器/定时器实验实验类型设计型姓名学号日期地点室成绩教师1. 实验目的及内容1.1实验目的1）了解8253的内部结构、工作原理；了解8253与8088的接口逻辑； 2）熟悉8253的控制寄存器和初始化编程方法，熟悉8253的6种工作模式。
1.2实验内容1）设计8253与8086CPU 的硬件连接图，分配8253的基地址为0F000H 。
2）设计8253与外界输入时钟频率2MHZ 和电源的硬件连接，使8253产生周期为1秒的方波。
用此方波控制LED 灯，使其发出闪烁信号。
2. 实验环境星研电子软件，STAR 系列实验仪一套、PC 机一台、导线若干3. 实验方法8259A 的中断引脚IRi 与单脉冲连接，实现拨动单脉冲开关触发8259A 中断，8086计数中断次数并显示于G5区的断码管LED 上,此实验使用8259A 的IR2中断，正脉冲触发中断，脉冲频率为2MHz.4. 实验步骤4.1电路设计D0D1D2D4D5D6D7WR RD D3D08OUT010D17GATE011D26CLK09D35D44D53D62OUT113D71GATE114CLK115CS 21RD 22WR 23OUT217A019GATE216A120CLK2188253U35A0A1GATE0CLK0OUT1GATE1OUT2GATE2CLK2CSVCC 2M(B2)Ctrl(D1)VCCCS5(0B000H)A0A1A8253_1 EQU 0F002HA8253_2 EQU 0F001HA8253_3 EQU 0F003H.DATA.STACK.CODESTART: MOV AX,@DATAMOV DS,AXMOV ES,AXmov dx,A8253_3mov al,00110101bout dx,almov dx,A8253_0mov al,00Hout dx,almov al,20Hout dx,almov dx,A8253_3mov al,01110111bout dx,almov dx,A8253_1mov al,00Hout dx,almov al,10Hout dx,alEND START4.4运行调试程序1）按要求设计的电路正确连接线路，检查完毕后打开电源。
微机原理和接口技术可编程定时器计数器8253
实验2：可编程定时器/计数器（8253）一、实验目的：掌握8253的基本工作原理和编程方法二、实验内容：1．按图虚线连接电路，将计数器 0 设置为方式 0，计数器初值为 N（N≤0FH），用手动逐个输入单脉冲，编程使计数值在屏幕上显示，并同时用逻辑笔观察 OUT0 电平变化（当输入 N+1 个脉冲后 OUT0 变高电平）。
2、按下图连接电路，将计数器0、计数器1设置为方式3，计数初值为1000，用逻辑笔观察OUT1输出电平的变化（1Hz）。
三．实验流程图如下：四．实验程序（1）DATA SEGMENTIOPORT EQU 0C400H-0280HIO8253a EQU IOPORT+283HIO8253b EQU IOPORT+280HDATA ENDSSTACK1 SEGMENT PARA STACKDW 100H DUP(0)STACK1 ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,SS:STACK1START:MOV AX,DATAMOV DS,AXMOV AL,10H ;写计数器0控制字MOV DX,IO8253aOUT DX,ALMOV DX,IO8253bMOV AL,05H ;设计数器初值为5OUT DX,ALLOP: IN AL,DX ;读计数器值CALL DISP ;调用子程序PUSH DXMOV AH,06H ;判断是否有键按下MOV DL,0FFHINT 21HPOP DXJZ LOPMOV AH,4CH ;返回操作系统INT 21HDISP PORC NEARPUSH DXAND AL,0FH ;将十六进制数转化为十进制的ASCII码,小于9就 MOV DL,AL 加30H，大于9就加37HCMP DL,9JLE XCADD DL,7XC: ADD DL,30HMOV AH,02HINT 21HMOV DL,0DHINT 21HPOP DXRETDISP ENDPCODE ENDSEND START（2）DATA SEGMENTIOPORT EQU 0C400H-0280HIO8253 EQU IOPORT+283HIO8253a EQU IOPORT+280HIO8253b EQU IOPORT+281HDATA ENDSSTACK1 SEGMENT PARA STACKDW 100H DUP(0)STACK1 ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,SS:STACK1START:MOV AX,DATAMOV DS,AXMOV AL,36H ;写计数器0的控制字MOV DX,IO8253OUT DX,ALMOV DX,IO8253a ;写计数初值MOV AX,1000HOUT DX,ALMOV AL,AHOUT DX,ALMOV AL,76H ;写计数器1的控制字MOV DX,IO8253OUT DX,ALMOV AX,1000H ;写计数初值MOV DX,IO8253bMOV DX,ALMOV AL,AHOUT DX,ALMOV AH,4CHINT 21HCODE ENDSEND START五．实验感想8253具有3个独立的16位计数器,6种不同的工作方式。
8253定时计数器应用实验
3.电子发声实验（3） 系统的 OPCLK(1.1625MHz)作为音乐节拍，有表格查出每个音符对应的时常送给
计数器 2（工作在方式３：方波频率发生器），以确定音调，驱动扬声器产生音乐，
实验接线图
+5V
如下：
系 统 OPCLK 总 线 1.1625MHz
GATE2
8253
CLK2
OUT2
SPK SPK UNIT
图 7-6 实验（3）接线图 实验程序如下： STACK SEGMENT STACK
DW 64 DUP(?) STACK ENDS DATA SEGMENT TABLE DB 33H, 33H, 3DH, 33H, 26H, 26H, 26H, 26H, 2DH, 2DH, 26H, 2DH, 33H
图 7-5 实验（2）线路
Байду номын сангаас
实验流程图及程序如下：
STACK SEGMENT STACK DW 64 DUP(?)
STACK ENDS CODE SEGMENT
ASSUME CS:CODE START: PUSH DS
MOV AX,0000H MOV DS,AX MOV AX,OFFSET IRQ0 ADD AX,2000H MOV SI,0020H MOV [SI],AX MOV AX,0000H MOV SI,0022H MOV [SI],AX POP DS MOV AL,0FCH OUT 21H,AL MOV AL,15H OUT 43H,AL MOV AL,0FFH OUT 40H,AL MOV DL,30H A1: STI JMP A1
A1: MOV DL,25H MUL DL PUSH AX MOV AL,0B7H OUT 43H,AL POP AX OUT 42H,AL MOV AL,AH OUT 42H,AL INC BX MOV AH,00H MOV AL,[BX] TEST AL,0FFH JZ A3 MOV CX,77FFH
8253计数器定时器接口实验
微机原理实验报告实验五 8253计数器/定时器接口实验1.实验目的1)学会通过PC总线、驱动器、译码器等在PC机外部扩充为新的芯片；2)了解8253计数器/定时器的工作原理；3)掌握8253初始化的程序设计；4)掌握8253方式0的计数方式的使用方法和方式3方波产生的方法。
2.实验内容将实验装置上的1片8253定时器/计数器接入系统，具体做两个内容的实验。
1)实验一：将8253的计数器0设置为工作于方式0，设定一个计数初值，用手动逐个输入单脉冲，观察OUT0的电平变化。
硬件连接：断开电源，按图2-1将8253接入系统。
具体包括：(1)将8253的CS接I/O地址输出端280H-287H；(2)将8253的计数器0的CLK0与单脉冲信号相连，以用来对单脉冲进行计数；(3)将8253的GATE0用专用导线接向+5V，以允许计数器0工作；(4)将8253的OUT0接到LED发光二极管，以显示8253计数器0的输出OUT0的状态。
图2-1 8253实验一的连线图2)实验二：将8253的计数器0、1均设置为工作于方式3(方波)，按图2-2重新接线。
要求是当CLK0接1MHz时，OUT1输出1Hz的方波，OUT的输出由LED 显示出来。
将计数器0与计数器1串联使用，计数器0的输出脉冲OUT0作为计数器1的时钟输入CLK1。
图2-2 8253实验二的连线图3.程序及框图1)程序框图图4-1给出了8253实验一的流程图。
图4-1 程序流程图图4-2给出了8253实验二的流程图。
2)程序代码实验一程序代码：CTRL EQU 283HTIME0 EQU 280HTIME1 EQU 281HDATA SEGMENTMESS DB 'ENTER ANY KEY RETURN TO DOS!',0DH,0AH,'$' DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART:MOV AX,DATAMOV DX,AXMOV DX,OFFSET MESSMOV AH,09HINT 21HMOV DX,CTRLMOV AL,30HOUT DX,ALMOV DX,TIME0MOV AX,03HOUT DX,ALXCHG AH,ALOUT DX,ALCOUNT:MOV AH,06HMOV DL,0FFHINT 21HJZ COUNTMOV AX,4C00HINT 21HCODE ENDSEND START实验二程序代码：CTRL EQU 283HTIME0 EQU 280HTIME1 EQU 281HDATA SEGMENTMESS DB 'ENTER ANY KEY RETURN TO DOS!',0DH,0AH,'$' DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART:MOV AX,DATAMOV DX,AXMOV DX,OFFSET MESSMOV AH,09HINT 21HMOV DX,CTRLMOV AL,36HOUT DX,ALMOV AL,76H OUT DX,ALMOV DX,TIME0 MOV AX,1000OUT DX,ALXCHG AH,ALOUT DX,ALMOV DX,TIME1 MOV AX,1000OUT DX,ALXCHG AH,ALOUT DX,ALCOUNT:MOV AH,06H MOV DL,0FFHINT 21HJZ COUNTMOV AX,4C00HINT 21HCODE ENDSEND START4.实验数据、现象及结果分析5. 实验思考题1)实验一中的定时器0的输出OUT0的电平是如何变化的，为什么？解：假设对定时器0赋初值为3，则控制字发送后，OUT0变为低电平，当手动输入3个单脉冲后，OUT0变为高电平。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验二定时/计数器8253工作方式
一、实验目的
1．熟悉8253在系统中的典型接法
2．掌握8253的工作方式及应用编程
二、实验设备
Dais-8086H 教学实验系统1台仿真示波器1台
三、实验内容及步骤
8253是一种可编程定时／计数器，有3个16位计数器，其计数频率范围为0~2MHz，用+5V单电源供电。
●8253的功能用途：
⑴延时中断⑵可编程频率发生器⑶事件计数器⑷二进制倍频器
⑸实时时钟⑹数字单稳⑺复杂的电机控制器
●8253的6种工作方式：
⑴方式0：计数结束中断⑵方式1：可编程频率发生
⑶方式2：频率发生器⑷方式3：方波频率发生器
⑸方式4：软件触发的选通信号⑹方式5：硬件触发的选通信号
本实验设8253的0通道工作在方式3，产生方波。
四、程序流程
四、实验电路
五、实验步骤
（1）按实验电路图连接线路：
①8253的GATE0接+5V。
②8253的CLK0插孔接分频器74LS393的T2插孔，分频器的频率源为：4.9152MHZ。
③按照实验一中3.3的实验步骤②要求连接138译码电路，8253的CS孔与138译码器的Y0孔相连。
④用8芯排线或8芯扁平线把D0~D7总线接口（部分机型位于8251右侧）与数据总线单元D0~D7任一接口相连。
（2）运行实验程序
在系统处于命令提示符“P.”状态下，输入3490，按EXEC键。
或从PC机发运行命令。
（3）用示波器测量8253的OUT0输出插孔有方波产生，仿真示波器查看CH1波形。
（4）按复位键RESET 返回“P.”
六、实验程序
CODE SEGMENT
ASSUME CS:CODE,DS:CODE,ES:CODE ORG 3490H
H9: 。
。
。
JMP $ CODE ENDS END H9
七、实验思考
1. 为什么8253的方式3可以产生方波？
2. 8253的CS 孔与138译码器的Y0孔相连，其作用是什么？
扩展实验： 定时／计数器：8253方波（二）
一、实验目的
⑴ 掌握8253定时器/计数器的工作方式和编程原理。
⑵ 深入理解CLK 、GATE 、OUT 之间的关系。
二、实验内容
以 1.228MHz 输入（T1）8253，实现每5秒定时中断，8253片选用Y3，8253四个端口地址分别为0FFECH--0FFEFH 片选Y3,用2通道作为输入,0通道作为输出产生如下波形。
实验要求：
1、掌握 CLK 、OUT 、与初值的关系，画出OUT1和OUT0的输出波形
2、通过改变GATE 信号，输出波形有何变化
三、实验电路
四、实验步骤
⑴ 按实验电路图连接线路：按实验电路图连接138译码输入端A.B.C ，其中A 连A2，B 连A3，C 连A4，
5ms 5秒
5ms
5ms
CS
每5秒产生一个脉冲
OUT0 GATE0 CLK0
OUT2 GATE2 CLK2
1.228M
+5V +5V
Y 3
8253
5秒
5秒 OUT 0
138使能控制输入端G与位于地址线A0引出孔所在位置下方的使能控制输出端G作对应连接，该端的寻址范围为0FFE0H~0FFFFH。
① 8253的GATE0接+5V。
② 8253的CLK2插孔接分频器74LS393的T1插孔
③把8253的CS孔与138译码器的Y3孔相连。
④用8芯排线或8芯扁平线把D0~D7总线接口（位于8251右侧）与数据总线单元D0~D7任一接口相连。
按图连接 OUT1接到CLK0
⑵根据连接电路图，设计程序
⑶用示波器测量8253的OUT0输出插孔的波形。
五、实验参考程序
CODE SEGMENT
ASSUME CS:CODE,DS:CODE,ES:CODE
ORG 3490H
H9: 。
JMP $
CODE ENDS
END H9
六、实验思考
1. 如何计算波形初值？
2. 解释如何计算程序中需要的各口地址？
预备知识
1．8253A内部结构
8253A定时/计数器具有定时、计数双功能。
它具有三个相同且相互独立的16 位减法计数器，分别称为计数器0、计数器1、计数器2。
每个计数器计数频率为0~2MHZ，其内部结构如图2－16所示。
由于其内部数据总线缓冲器为双向三态，故可直接接在系统数据总线上，通过CPU写入计数初值，也可由CPU读出计数当前值；其工作方式通过控制字确定；图中的读写控制逻辑，当选中该芯片时，根据读写命令及送来的地址信息控制整个芯片工作；图中的控制字寄存器用于接收数据总线缓冲器的信息：当写入控制字时，控制计数器的工作方式，当写入数据时则装入计数初值，控制寄存器为8位，只写不能读。
图2－168253A 内部结构图图2－17 计数器内部结构图2．计数器内部结构
如图2－17所示，每个计数器由一个16位可预置的减1计数器组成，计数初值可保存在16位的锁存器中，该锁存器只写不能读。
在计数器工作时，初值不受影响，以便进行重复计数。
图中每个计数器有一个时钟输入端CLK作为计数脉冲源，计数方式可以是二进制，计数范围1~10000H，也可以是十进制，计数范围1~65536。
门控端GATE用于控制计数开始和停止。
输出OUT端当计数器计数值减到零时，该端输出标志信号。
3．8253A端口地址选择见表2－2
表2—2
4．8253A功能
8253 A既可作定时器又可作计数器：
1）计数：计数器装入初值后，当GATE为高电平时，可用外部事件作为CLK 脉冲对计数值进行减1 计数，每来一个脉冲减1，当计数值减至0时，由OUT 端输出一个标志信号。
2）定时：计数器装入初值后，当GATE为高电平时，由CLK 脉冲触发开始自动计数，当计数到零时，发计数结束定时信号。
除上述典型应用外，8253A还可作频率发生器、分频器、实时钟、单脉冲发生器等。
5．8253A控制字
说明：
1）8253 A每个通道对输入CLK按二进制或二十进制从预置值开始减1计数，减到0时从OUT输出一个信号。
2）8253 A编程时先写控制字，再写时间常数。
6．8253A工作方式
1）方式0：计数结束产生中断方式
当写入控制字后，OUT变为低电平，当写入初值后立即开始计数，当计数结束时，变成高电平。
2）方式1：可编程单次脉冲方式
当初值装入后且GATE由低变高时，OUT变为低电平，计数结束变为高电平。
3）方式2：频率发生器方式
当初值装入时，OUT变为高；计数结束，OUT变为低。
该方式下如果计数未结束，但GATE为低时，立即停止计数，强逼OUT变高，当GATE再变高时，便启动一次新的计数周期。
4）方式3：方波发生器
当装入初值后，在GATE上升沿启动计数，OUT 输出高电平；当计数完成一半时，OUT输出低电平。
5）方式4：软件触发选通
当写入控制字后，OUT输出为高；装入初值且GATE为高时开始计数，当计数结束，OUT端输出一个宽度等于一个时钟周期的负脉冲。
6）方式5：硬件触发选通
在GATE上升沿启动计数器，OUT一直保持高电平；计数结束，OUT端输出一个宽度等于一个时钟周期的负脉冲。
