【精编版】2019年中考物理真题集锦——专题三十七：电与磁(含答案)
2019年中考物理真题集锦——专题三十七：电与磁1.（2019铜仁，18）中国高铁已经成为世界属目的一张名片。
2018年底，铜仁站正式开通高铁，为铜仁的发展带来新的机遇。
高铁包含许多物理知识，如:高铁的运动靠电动机驱动等。
请你结合所学知识，回答下列问题。
(1)电动机的工作原理是:(2)电动机正常工作时，主要的能量转化是:(3)高铁站台设有安全线，乘客必须站在安全线以外候车。
当有列车驶过时，如果人站在安全线以内，即使与列车保持一定的距离，也是非常危险的。
请你结合流体压强与流速的关系，简述危险的原因。
2.（2019徐州，32）两个磁体之间有力的作用，同名磁极相；通电导线能使小磁针发生偏转，这是因为通电导线周围存在；如图所示，把通电导线放在两个磁极中间，磁极对导线的力垂直指向纸里，如果导线中电流方向相反，则磁极对导线的力垂直指向（填“纸里”或“纸外”）．3..(2019云南，16)2019年5月23日，我国时速600公里高速磁浮试验样车在青岛下线，这标志看我国在高速磁浮技术领域实现重大突破。
磁浮列车“悬浮”是利用了电流的效应;丹麦物理学家是第一个发现电与磁之间有联系的人。
4.（2019辽阳，25）阳阳做了如图所示的一个实验，将一个两端开口的玻璃管的下端靠近乒气球，管的上端用一个电吹风对着管口水平吹风，发现乒乓球沿着玻璃管向上运动，并从管口飞出，请回答下列问题：（1）乒乓球沿着玻璃管向上运动，是利用了流体压强的什么特点？（2）电吹风中的电动机工作时，主要的能量转化是什么？（3）电吹风吹热风时，电热丝的发热原理是什么？5.（2019菏泽，25）电流表的内阻很小，通常情况下可忽略不计，小明探究电流表的电阻值时，如图甲所示，他先将20Ω的定值电阻接入电源电压6V（电压保持不变）的电路中，电路中的电流为0.3A；他将电流表接入电路中，如图乙所示，测得电流却是0.29A。
（1）电流表的内阻为_________Ω．电流表接入电路后，R两端的电压变化了_________（保留小数点后二位数字）（2）当电流通过电流表时，电流表的指针发生偏转，其工作原理是_________。
6.（2019北部湾，21）如图所示，动车快速行驶时，其上方气流的速度_______（选填“大于”、“小于”或“等于”）下方气流的速度，从而产生向上的升力；车厢内座椅下方的插座方便了旅客充电的需求，插座间的连接方式是________联；动车采用了“再生电制动”技术，即在制动时，列车由于惯性仍会向前运动一段距离，带动发电机发电，将________能转化为电能。
7.（2019安顺，9）如甲、乙两图所示，能说明电动机工作原理的是图，如图丙所示，在电磁铁正上方用弹簧挂着一条形磁铁，当开关S闭合后，在渐片P由b端向a端滑动过程中，弹簧长度（选填“变长”或“缩短”）。
8.(2019北京，23)在条形磁铁四周放置的小磁针静止时的指向如图所示，图中小磁针涂黑的一端为它的N极，由此可以判断出条形磁铁的A端是（选填“N”或“S”）极。
9.（2019无锡，16）如图是一种手摇发电的手电筒，当沿图中箭头方向来回摇动时，灯泡就能发光。
这个手电筒壳体透明，可以清晰地看到里面有线圈，摇动时，可以感觉到有一个物块在来回运动。
小明猜想这个物块是磁体，依据是：磁体运动时，闭合线圈切割磁感线产生，线圈相当于电路中的。
10.（2019黄石，16）酿酒坊里的发酵罐配有笨重的密封罩，为了方便操作，设计了一个杠杆和电磁铁组合系统来升降密封罩，如图所示。
电磁铁的工作原理是电流的磁效应，该现象最早是由（选填“法拉第”、“奥斯特”或“安培”）发现的。
装置通电后，电磁铁上端为（选填“N”或“S”）极。
若密封罩被提起并悬挂于空中，不计衔铁、杠杆的质量，左侧电磁吸力应（选填“大于”“等于”或“小于”）密封罩的重力，若提不起，则应将滑动变阻器滑片向（选填“左”或“右”）滑动。
11..(2019天水,11)如图所示的电路，开关S接到a后，电磁铁左端为______极，小磁针静止时，A端是______极；将开关S由a拨到b，调节滑动变阻器，使电流表示数不变，则电磁铁的磁性______（选填“增强”、“不变”或“减弱”）。
12.（2019长春，15）如图所示，闭合开关S，小磁针静止时N极指向（选填“左”或“右”）．向左移动滑动变阻器的滑片，螺线管的磁性（选填“增强”或“减弱”）13.（2019江西，8）如图所示，是利用被磁化的缝衣针制成的简易指南针。
若静止时针尖指向地理位置的北方，则针尖是简易指南针的______极。
此时，将指南针底座逆时针旋转90°，针尖静止时将指向地理位置的______方.14.（2019重庆A卷，9）英国物理学家法拉第发现了_______现象，利用这个原理制成了______（选填“发电机”或“电动机”）。
15.（2019贵港，11）位于桂平的大藤峡水电站是广西建设“西江亿吨黄金水道”的关键节点和打造珠江——西江经济带标志性工程，预计2023年全部项目建成。
在庞大而复杂的水电枢纽中，将水的机械能转化为电能的主要设备是_____（选填“电动机”“发电机”或“船闸”）；货船通过船闸后，若两艘船并排行驶时，两船间水的流速比两船外侧的大，这会使两船“相吸”甚至发生碰撞，这是因为液体在流速大的地方_____。
16.（2019新疆，16）中国标准动车组“复兴号”CR400系列的成功研制，对我国掌握核心技术，加快高铁“走出去”具有重要战略意义。
（1）“复兴号”动车组进行了多项技术创新和改进。
例如运行过程中，_______次能源——电能的消耗降低了10%左右。
车内噪声有一定程度的降低，正常运行时约为_______（填“6”或“60”）dB；刹车过程优先采用再生制动，也就是将电动机转变为_______机，从而将动车的动能转化为电能。
（2）“复兴号”动车组座位上装有两孔和三孔插座。
三孔插座______（填“能”或“不能”）防止电器漏电。
同一排座位上正在充电的两部手机之间是_______（填“串”或“并”）联的，使用快速充电器给手机充电时，其充电_______（“功率”或“电压”）一定比使用普通充电器时大。
（3）京沪高铁线路全长1463 km。
一列从北京到上海的“复兴号”动车组载客1193人，当动车组以300 km/h的速度行驶时，平均每人一百公里消耗电能3.4度；当动车组以350 km/h 的速度行驶时，平均每人一百公里消耗电能3. 8度。
该动车组全程消耗的电能约为_______（填“6”、“60”或“600”）万度。
动车组以350 km/h的速度行驶时的电功率约为以300km/h 的速度行驶时的电功率的________（填“1.1”、“1.2”或“1.3”）倍。
17. (2019扬州，29）学习“电磁转换”这一章后，小明画出部分内容的思维导图，请你帮他补全空格处内容：（1）_________（2）________（3）_________18.(2019扬州，26）如图所示是一种自动测定油面高度的装置。
电源电压为6V，R1是最大电阻为30Ω的滑动变阻器，它的金属滑片P连在杠杆一端，R2是定值电阻，油量表是用量程为0〜0.6A 的电流表改装而成（ABCD四点表示四个接线柱，电磁继电器线圈电阻忽略不计）（1）当油面上升时，电流表示数变大，则导线M 应与_____接线柱相连；当油量下降到预设位置时，警示灯亮，滑片P刚好在B处，则导线N应与______接线柱相连。
（2）当油箱加满油时，滑片P刚好在A处，电流表的示数达到最大值，求电阻R2的阻值________。
（3）在滑片滑动的过程中，求滑动变阻器R1的最大功率_________。
19.（2019襄阳，24）小明同学在做“探究通电螺线管外围的磁场分布”的实验中(1)当他在通电螺线管四周不同位置摆放多枚小磁针,最后静止在如图所示位置。
则通电螺线管外部的磁场与_________磁体的磁场相似。
(2)当他改变通电螺线管中电流方向后,发现周围每个小磁针转动_____度角后重新静止下来。
20.（2019桂林，13）一块磁体，无论被分割得多么小，总存在____极和____极。
21.（2019龙东，23）如图所示为巨磁电阻特性原理示意图，图中GMR是巨磁电阻（阻值随周围磁场强度的增强而减小），闭合开关S1和S2后，电磁铁左侧为极（填““N”或““S”），当滑片P向右移动时，小灯泡的亮度将（填“变亮”、“变暗”或“不变”）。
22.（2019株洲，23）图甲为一台简易电动机，它由一节旧电池、小块铷磁铁和线框组成，磁铁吸在电池下端，线框由裸铜导线绕制；图乙为电动机工作原理图，箭头表示磁感线方向。
根据图乙可知，磁铁上端为（填“N”或“S”）极；已知磁场对线框左边的作用力垂直于纸面向里，则线框右边受到的磁场力垂直于纸面（填“向外”或“向里”），线框在转动过程中将能转化为能。
23．(2019益阳，17) 如图，当导体棒ab向运动时，与ab组成闭合电路的电流表指针会发生偏转。
在生产和生活中有很多电器设备应用了电磁感应的原理，请试举一例：。
24.（2019长春，15）如图所示，闭合开关S，小磁针静止时N极指向（选填“左”或“右”）．向左移动滑动变阻器的滑片，螺线管的磁性（选填“增强”或“减弱”）25.（2019广安，15）抽油烟机的核心部件是电动机，图中与电动机的工作原理相同的是图（选填“甲”或“乙”）抽油烟机工作时是利用气体流速大，压强的原理把油烟抽到室外。
26.（2019巴中，19）①家庭电路中量度电能多少的仪器是；②发电机是根据原理工作的；③改变电磁铁磁性强弱，可通过改变线圈匝数和大小的方式实现。
27.（2019凉山州，12）手机APP“抖音”里常有人模仿韩红、刘欢等文艺名人的声音，从声音的特性看，他们主要是模仿声音的，我们常常使用手机和家人联系，那么手机是利用传递信息。
在生产、生活中，电力的运用越来越广泛，那么发电机是根据原理制成。
28.（2019达州，13）如图是研究电磁铁磁性的电路图，则电磁铁的S极为（选填“A”或“B”）端。
当滑动变阻器的滑片P向右移动时，电磁铁的磁性变（选填“强”或“弱”）。
29.（2019内江，15）发电机是利用现象制成的，我国发电厂发出的交变电流的频率是50Hz，其周期是s。
30.（2019聊城，）如图所示是电动机的工作原理图，如果实现线圈平稳、连续不停地转动，需要安装一个叫的元件，安装上此元件后，若把图中的电源换成小灯泡，快速转动线圈，小灯泡会发光，这是利用了原理。
31.（2019烟台，20）比较与归纳是重要的学习方法。
下表是小明列出的关于“电磁感应现象与通电导体在磁场中受力现象”比较表，请将它补充完整（将补充内容填写在答题卡指定位置）。
2019年中考物理真题(140套)分类汇编 专题1.20 电与磁(教师版)
二十、电与磁一、选择题1．（2019年·德阳）在图中所示的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是（）A．灯不亮，电铃响B．灯不亮，电铃不响C．灯亮，电铃不响D．灯亮，电铃响【答案】A【解析】当控制电路的开关S闭合时，控制电路中有电流，电磁铁具有磁性，吸引衔铁，动触头和下面电路接通，电铃工作，和上面的电路断开，所以电灯不亮。
2．（2019年·七台河）如图所示四个实验中，能说明电动机工作原理的是（）A B C D【答案】D【解析】电动机的工作原理是：通电导体在磁场中受到力的作用；A、该装置是奥斯特实验，表明通电导线周围存在磁场，故A不符合题意；B、该装置是发电机原理图，其原理是电磁感应现象，故B不符合题意；C、该装置是研究电磁铁磁性强弱的实验装置，是电流的磁效应，故C不符合题意；D、该装置是电动机原理图，表明通电的导体在磁场中受到力的作用，故D符合题意。
3．（2019年·宜昌）巨磁电阻（GMR）效应指某些材料的电阻在磁场中急剧减小的现象，如图是说明巨磁电阻特性原理的示意图，当闭合S1、S2且将滑片P向右滑动时，下列说法正确的是（）GMR指示灯S S2P电磁铁VLA ．指示灯变暗，电压表示数变大B ．指示灯变暗，电压表示数变小C ．指示灯变亮，电压表示数变大D ．指示灯变亮，电压表示数变小【答案】A 【解析】由左图可知，电磁铁与滑动变阻器串联，当闭合S 1、S 2且将滑片P 向右滑动时，变阻器接入电路中的电阻变大，电路的总电阻变大，由I=U R可知，左侧电路中的电流变小，通过电磁铁的电流变小，电磁铁的磁性变弱，因巨磁电阻的电阻在磁场中急剧减小，所以，巨磁电阻（GMR ）的阻值变大，右图中指示灯和巨磁电阻串联的总电阻变大，电路中的电流变小，灯泡两端的电压变小，因灯泡的亮暗取决于实际功率的大小，所以，由P ＝UI 可知，灯泡的实际功率变小，灯泡变暗，故CD 错误；因串联电路中总电压等于各分电压之和，所以，巨磁电阻两端的电压变大，即电压表的示数变大，故A 正确、B 错误。
四川省2019年、2020年物理中考试题分类(13)——电和磁(含解析)
四川省2019年、2020年物理中考试题分类（13）——电和磁一．选择题（共22小题）1．（2020•内江）下列器件中，利用电磁感应现象来工作的是()A．麦克风B．防汛报警器C．电铃D．电动机模型2．（2020•泸州）公交IC卡是我市市民出行的好帮手。
IC卡在刷卡机上刷过时，刷卡机的检测器就会产生感应电流，便可读出IC卡上的信息。
下列图中各电器的工作原理与IC卡刷卡时原理相同的是() A．电风扇B．电动机C．手摇发电机D．电磁铁3．（2020•广元）如图，能说明发电机工作原理的是()A．B．C．D．4．（2020•眉山）关于下列各图说法正确的是()A．图①闭合开关，位于螺线管右侧小磁针的N极将向右偏转B．图②光从空气中斜射入水中，在交界面处，发生反射和折射时的光路都画的正确C．图③杠杆ABO在B处吊着物体如图位置平衡时，竖直向上的拉力F是过A点使杆平衡的最小作用力D．图④圆球挂在竖直光滑的墙壁上受三个力的作用，保持静止状态，三个力的示意图都画的正确5．（2020•乐山）下列所示的实验装置中，能说明电动机工作原理的是()A．B．C．D．6．（2020•自贡）弹簧测力计挂住一条形磁铁置于螺线管的正上方，如图所示。
闭合开关K，弹簧测力计示数将()A．变小B．不变C．变大D．无法确定7．（2020•成都）小罗把两个玩具电机用导线连接在一起（如图），用力快速拨动甲电机的转叶，发现乙电机的转叶也缓慢转动起来。
对这个现象分析正确的是()A．“甲电机”将电能转化为机械能B．“乙电机”将机械能转化为电能C．“甲电机”依据电磁感应来工作D．两电机的工作原理是相同的8．（2020•南充）对下列四幅图解释正确的是()A．图1中水平放置的指南针受地磁场影响，指针N极总是指向地理南方B．图2中通电螺线管右端为N极C．图3为电动机工作原理图D．图4说明了电磁铁磁性强弱与电流大小有关9．（2020•甘孜州）如图所示为“探究感应电流产生条件”的实验装置示意图，将实验装置放在水平桌面上。
2019年中考物理真题分类汇编：第二十章电和磁(word版,有答案)
2019年中考物理真题分类汇编：第二十章电与磁(word版，有答案）二、选择题1、（2019·长春）世界上第一个发现电流周围存在磁场的物理学家是（）A.奥斯特B.焦耳C.安培D.欧姆2、(2019·无锡)由稀土原材料与其他金屈一起经过熔化、冷却、破碎、烧结等复杂工艺形成毛坯，然后利用强大电流进行磁化制成的永磁体。
在高温下也能产生很强的永久磁场。
这种永磁体已用于制作新能源汽车的电动机。
下列关于这种永磁体的说法错误的是（）A.耐高温B.磁性弱C.制作时利用电流的磁场进行磁化D.制作时经历了熔化和凝固过程3、（2019·昆明）如图2所示，用漆包线（导线表面涂有绝缘漆）绕在纸筒上做成了一个螺线管，用来研究螺线管磁性强弱与哪些因素有关。
闭合开关后，发现螺线管能够吸引一些铁钉，要使它能吸引更多铁钉的办法是（）A.在纸筒中插入一根铁芯B.减少线圈匝数C.使滑动触头P向右滑动D.将电源正负极互换4、（2019·昆明）如图1是研究产生感应电流的实验，下列说法正确的是（）A.只要导体AB在磁场中运动，电流表的指针就会发生偏转B.对调两个磁极方向，电流表的指针偏转方向发生改变C.改变导体AB切割磁感线的方向，电流表的指针偏转方向不发生改变D.电磁感应是把电能转化成机械能5、（2019·铜仁）某同学学习磁现象后，画出了以下四幅图，其中正确的是（）6、（2019·天水）如图所示，对下列图中现象解释不正确的是（）A B C DA.如图是利用安培定则判断通电螺线管的极性B.如图是发电机原理装置图C.如图是电动机原理装置图D.如图中动圈式话筒是根据电流磁效应原理工作的7、（2019·贵港）如图1所示，下列说法正确的是（）A.图甲实验现象表明通电导体周围存在着磁场B.图乙中，闭合开关，当导体在磁场中沿竖直方向上下运动时，电流表指针会偏转C.图丙中，是发电机的工作原理图D.图丁中，动圈式扬声器（喇叭）的工作原理和乙图的实验原理相同8、（2019·武威）新型智能手机无线充电技术主要是应用电磁感应原理，当交变电流通过充电底座中的线圈时，线圈产生磁场，带有金属线圈的智能手机靠近该磁场就能产生电流，通过“磁生电”来实现充电。

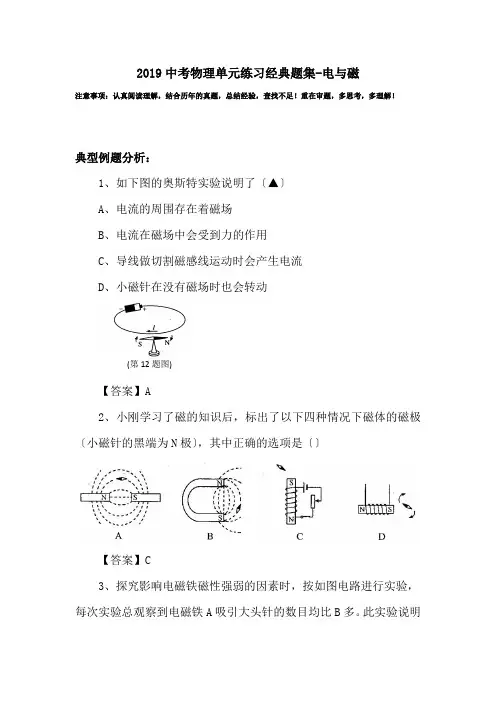

2019中考物理单元练习经典题集-电与磁.doc
2019中考物理单元练习经典题集-电与磁注意事项：认真阅读理解，结合历年的真题，总结经验，查找不足！重在审题，多思考，多理解！典型例题分析：1、如下图的奥斯特实验说明了〔▲〕A 、电流的周围存在着磁场B 、电流在磁场中会受到力的作用C 、导线做切割磁感线运动时会产生电流D 、小磁针在没有磁场时也会转动【答案】A2、小刚学习了磁的知识后，标出了以下四种情况下磁体的磁极〔小磁针的黑端为N 极〕，其中正确的选项是〔〕【答案】C3、探究影响电磁铁磁性强弱的因素时，按如图电路进行实验，每次实验总观察到电磁铁A 吸引大头针的数目均比B 多。
此实验说明(第12题图)影响电磁铁磁性强弱的因素是〔〕A、电流的大小B、线圈的匝数C、电流的方向D、电磁铁的极性【答案】B4、如图是拍摄机动车辆闯红灯的工作原理示意图。
光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违章车辆。
以下有关说法正确的选项是A、只要光控开关接收到红光，摄像系统就会自动拍摄B、机动车只要驶过埋有压力开关的路口，摄像系统就会自动拍摄C、只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄D、假设将光控开关和压力开关并联，也能起到相同的作用【答案】C5、请在图9中标出通电螺线管的N、S极。
【答案】如下图6、如下图，用来研究磁场对电流作用力的实验装置是【答案】B7、如下图,在以下有关电与磁实验的装置图中，能应用于电动机的原理的是〔〕【答案】D3、真空中电磁波的波长λ微波＞λ红外线＞λ紫外线，那么它们的频率〔〕A 、f 微波=f 红外线=f 紫外线B 、f 微波＞f 红外线＞f 紫外线C 、f 微波＜f 红外线＜f 紫外线D 、f 紫外线＜f 微波＜f 红外线【答案】C课上练习：8、通电直导线的周围存在磁场，假设将～根长导线沿一个方向图1 ∙∙N绕成螺线管，插入铁芯后，就制成了一个电磁铁。
关于电磁铁的磁性强弱，以下说法正确的选项是【】A、电磁铁的磁性强弱与线圈匝数无关B、电磁铁的磁性强弱与电流大小无关C、导线绕成螺线管后，每匝线圈产生的磁场相互抵消，故磁性减弱D、导线绕成螺线管后，每匝线圈产生的磁场相互叠加，故磁性增强【答案】D9、以下说法正确的选项是A.小磁针能指南北是因为它受到地磁场的作用B.在磁场中，小磁针静止时南极所指的方向为该点的磁场方向C.电动机工作过程中将机械能转化为电能D.发电机是根据通电线圈在磁场中受力转动的原理工作的【答案】A10、如下图的几种电、磁现象中不．正确的选项是．．．．．．【答案】D11.磁场的基本性质是指A能使放入其中的小磁针发生偏转、B、能够吸引铁、钴、镍等磁性材料的性质C、能够产生磁感线D、能够对放入其中的磁体产生磁力的作用【答案】D12、如下图，电磁继电器能通过低压控制电路间接地控制高压工作电路、以下说法正确的选项是A、连有电动机的电路是低压控制电路B、电磁继电器实际上是一个由电磁铁控制电路通断的开关C、利用电磁继电器主要是为了节约用电D、利用电磁继电器主要是为了操作方便【答案】B13、以下说法正确的选项是A.扬声器是利用电流的热效应进行工作的B.发电机是利用通电线圈在磁场受力转动的原理制成的C.电动机是利用电磁感应的原理制成的D.电磁起重机是利用电流的磁效应进行工作的【答案】D14、将一根导线平行置于静止的小磁针上方，当开关闭合是，小磁针发生偏转，这说明通电导体周围存在着，将电源的正负极对调，再闭合开关，观察小磁针偏转方向的变化，可发现电流的磁场方向与有关。
2019年全国各地中考物理试题《电与磁》试题汇编(最全)
2019年全国各地中考物理试题《电与磁》试题汇编一．选择题1．（2019•通辽）以下是对电与磁部分四幅图的分析，其中错误的是（）A．如图装置闭合电路后磁针会偏转，说明电流能产生磁场B．如图装置说明通电导线在磁场中受到力的作用C．如图装置所揭示的原理可制造发电机D．图中动圈式话筒应用了磁场对电流的作用2．（2019•昆明）如图是研究产生感应电流的实验，下列说法正确的是（）A．只要导体AB在磁场中运动，电流表的指针就会发生偏转B．对调两个磁极方向，电流表的指针偏转方向发生改变C．改变导体AB切割磁感线的方向，电流表的指针偏转方向不发生改变D．电磁感应是把电能转化成机械能3．（2019•昆明）如图所示，用漆包线（导线表面涂有绝缘漆）绕在纸筒上做成了一个螺线管，用来研究螺线管磁性强弱与哪些因素有关。
闭合开关后，发现螺线管能够吸引一些铁钉，要使它能吸引更多铁钉的办法是（）A．在纸筒中插入一根铁芯B．减少线圈匝数C．使滑动触头P向右滑动D．将电源正负极互换4．（2019•铜仁市）某同学学习磁现象后，画出了以下四幅图，其中正确的是（）A．B．C．D．5．（2019•绥化）如图所示的四个装置中，说法正确的是（）A．图甲装置原理可用来制作发电机B．图乙装置可用来演示磁场对电流的作用C．图丙装置可用来演示电磁铁的磁性强弱与电流大小的关系D．图丁装置在工作过程中将机械能转化为电能6．（2019•海南）电风扇的核心装置是电动机，下列哪个实验揭示了电动机的工作原理（）A．B．C．D．7．（2019•黑龙江）如图所示四个实验中，能说明电动机工作原理的是（）A．B．C．D．8．（2019•齐齐哈尔）如图所示是动圈式话筒和扬声器的构造示意图。
讲话时的声音使膜片振动，与之相连的线圈也跟着一起振动，线圈中产生随声音变化的电流。
变化的电流通过扬声器的线圈，线圈就会在磁场中来回振动，带动纸盆也来回振动发出声音。
根据以上叙述思考，下列说法正确的是（）A．扬声器的线圈振动是因为通电导线在磁场中受到力的作用B．动圈式话筒是把电能转化成机械能的一种装置C．电风扇的工作原理与动圈式话筒的工作原理相同D．扬声器的工作原理是法拉第发现的电磁感应现象9．（2019•台州）能写红黑双色的磁画板截面如图所示，按下写字笔黑色按钮写出黑色的字，按下红色按钮写出红色的字，刷子左右移动则字消失。

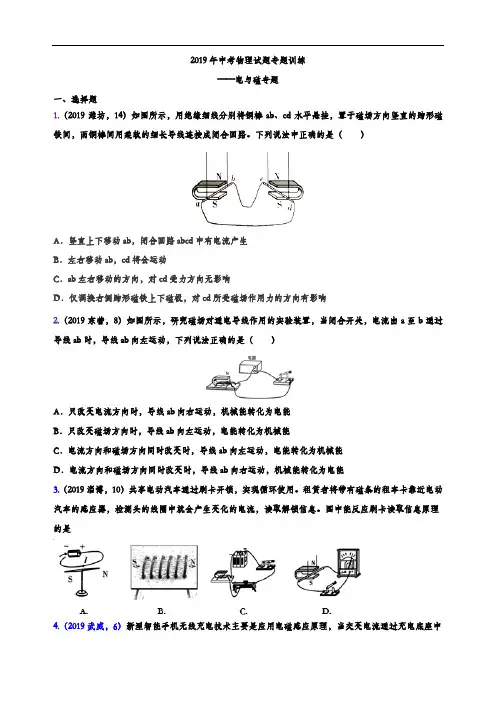

2019年中考物理试题专题训练——电与磁专题2(WORD版含参考答案)
2019年中考物理试题专题训练——电与磁专题一、选择题1.（2019潍坊，14）如图所示，用绝缘细线分别将铜棒ab、cd水平悬挂，置于磁场方向竖直的蹄形磁铁间，两铜棒间用柔软的细长导线连接成闭合回路。
下列说法中正确的是（）A．竖直上下移动ab，闭合回路abcd中有电流产生B．左右移动ab，cd将会运动C．ab左右移动的方向，对cd受力方向无影响D．仅调换右侧蹄形磁铁上下磁极，对cd所受磁场作用力的方向有影响2.（2019东营，8）如图所示，研究磁场对通电导线作用的实验装置，当闭合开关，电流由a至b通过导线ab时，导线ab向左运动，下列说法正确的是（）A．只改变电流方向时，导线ab向右运动，机械能转化为电能B．只改变磁场方向时，导线ab向左运动，电能转化为机械能C．电流方向和磁场方向同时改变时，导线ab向左运动，电能转化为机械能D．电流方向和磁场方向同时改变时，导线ab向右运动，机械能转化为电能3.（2019淄博，10）共享电动汽车通过刷卡开锁，实现循环使用。
租赁者将带有磁条的租车卡靠近电动汽车的感应器，检测头的线圈中就会产生变化的电流，读取解锁信息。
图中能反应刷卡读取信息原理的是4.（2019武威，6）新型智能手机无线充电技术主要是应用电磁感应原理，当交变电流通过充电底座中的线圈时，线圈产生磁场，带有金属线圈的智能手机靠近该磁场就能产生电流，通过“磁生电”来实现充电。
下列设备也是利用“磁生电”原理工作的是A. 动圈式话筒B. 扬声器C. 电烙铁D. 电磁起重机【答案】A5.（2019广州，6）导线a是闭合电路的一部分，a在磁场中按图中v的方向运动时，能产生感应电流的是(a在A、B选项中与磁感线平行，在C、D选项中垂直于纸面)6.（2019广州，10）图中，表示导线中的电流方向垂直于纸面向里，⊙表示导线中的电流方向垂直于纸面向外，F是磁场对通电导线的作用力.下列哪个选项中，磁场对通电导线的作用力与前图中F的方向相同7.（2019成都，14）如图所示的四个实验,反映电动机基本原理的是（）【答案】D8.（2019海南，4）电风扇的核心装置是电动机，下列哪个实验揭示了电动机的工作原理9.（2019呼和浩特，9）下列说法正确的是A. 丹麦物理学家奥斯特，是世界上第一个发现电与磁之间联系的科学家B. 我国未来的航母将采用自行研制的电磁弹射器，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大推力而快速起飞。
2019年中考物理复习专题卷(含答案)电和磁
）
A. 电动机
B发. 电机
C电. 磁继电器
D电. 饭煲
13. ( 2 分 ) 如图所示，在磁场中悬挂一根导体 ab，闭合开关，不能使电路里产生电流的做法是（
）
A. 导体 ab 不动，磁体向右运动
C. 磁体不动，导体 ab 竖直向上运动
14. ( 2 分 ) 在图中，涂有深颜色的一端表示小磁针的
磁针 N 极指向正确的是（
________．
第 6页 共 7页
答案解析部分
一、单选题 1.C 2.C 3. B 4. C 5. C 6. B 7. C 8. A 9. B 10.A 11.B 12.B 13.C 14.C 15. D 16. D 二、填空题 17.电磁感应；机械 18.+；增强 19.线圈匝数；变少
20.E；
方固定一物体 A，当用导线 a 与接线柱 2 相连，闭合开关后，指针 B 发生偏转．
（ 1）指针下方的物体 A 应由 _______材料制成；
A. 铜
B. 铝
（ 2）当开关闭合后，电磁铁左端应为磁极的
C. 塑料 ________ 极．
D. 铁
（ 3）实验发现：
① 将滑动变阻器的滑片 P 向左移动过程中，指针 B 偏转的角度将会 ________．
“发电机工作原理 ”的实验是 ________ .
A.
B.
C.
D.
（ 2）发电机工作过程中，可以将 ________能转化为电能 .
26. ( 8 分 ) 如图是小明探究 “影响电磁铁磁性强弱因素 ”的装置图．它是由电源、滑动变阻器、开关、带铁
芯的螺线管和自制针式刻度板组成．通过观察指针
B 偏转角度的大小来判断电磁铁磁性的强弱．在指针下
2019中考物理电和磁真题分类汇编 实验题、计算题、简答题(共12题,有答案)
2019中考物理电和磁真题分类汇编实验题、计算题、简答题（共12题，有答案）1．（2019•常德）光敏电阻是阻值随光的照度发生变化的元件（照度可以反映光的强弱，光越强照度越大，照度单位为lx）。
某光敏电阻R的阻值随照度变化的曲线如图甲所示。
（1）如图乙所示是街道路灯自动控制模拟电路所需元件。
利用蓄电池给电磁铁供电，路灯接入电压为220V的照明电路。
为达到天亮灯熄、天暗灯亮的效果，请用笔画线代替导线，将路灯连入照明电路中。
（2）已知当线圈中的电流大于或等于2mA时，继电器的衔铁将被吸合。
图中蓄电池可提供的电压为U＝6V，内部电阻忽略不计，有三个不同规格的滑动变阻器可供选择：R1（0～100Ω）、R2（0～500Ω）、R3（0～1800Ω）。
要求当凌晨天色渐亮照度增大至1.0lx时路灯才停止工作，滑动变阻器应选择选填（“R1”“R2”或“R3”）。
选定滑动变阻器后，如果为了节约用电，要求在天色更暗一些时路灯就停止工作，滑动电阻器触片P应该（选填“向右滑动”、“向左滑动”或“不滑动）。
2．（2019•十堰）小红在“探究通电螺线管外部磁场分布”实验中，往嵌入螺线管的硬纸板上均匀撒上铁屑，通电后（填写操作方法）硬纸板，铁屑的排列如图所示，由此可以判断通电螺线管外部磁场与条形磁体的磁场分布相似。
她还将电池的正负极对调，这样操作是为了研究的方向和电流方向是否有关。
人们很形象地用“蚂蚁爬”或“猴子抱”来描述通电螺线管的电流方向与N极位置关系，物理学上通常用来判断通电螺线管的极性。
3．（2019•盘锦）图1是探究什么情况下磁可以生电的装置。
在蹄形磁体的磁场中放置一根导线AB，导线的两端跟电流计连接。
次数磁杨方向导线AB运动方向电流计指针偏转方向1 向上向左、斜向左向左2 向右、斜向右向右3 向下向左、斜向左向右4 向右、斜向右（1）让AB竖直向上运动，电流计的指针（填“偏转”或“不偏转”）。
（2）上表记录的是某小组同学观察到的部分实验现象，分析上表可以得出：闭合电路中的一部分导体在磁场中做运动时，导体中就产生电流（3）如图2所示四幅图中实验或设备中应用了此原理的是。
2019中考物理真题分类汇编：电与磁专题
2019中考物理真题分类汇编：电与磁专题一、选择题1.(2019北京，18)某同学研究电流产生的磁场，闭合开关前，小磁针的指向如图甲所示；闭合开关，小磁针的偏转情况如图乙中箭头所示；只改变电流方向，再次进行实验，小磁针的偏转情况如图丙中箭头所示。
下列结论中合理的是（）A．由甲、乙两图可得电流可以产生磁场B．由甲、乙两图可得电流产生的磁场的方向与电流方向有关C．由乙、丙两图可得电流产生的磁场的强弱与电流大小有关D．由乙、丙两图可得电流产生的磁场的方向与电流方向有关【答案】AD。
2.（2019福建，1）最早发现通电导体周围存在磁场的物理学家是（）A．焦耳B．欧姆C．安培D．奥斯特【答案】D。
3.（2019福建，7）如图的四个实验中，反映电动机工作原理的是（）【答案】C。
4.（2019无锡，4）由稀土原材料与其他金属一起经过熔化、冷却、破碎、烧结等复杂工艺形成毛坯，然后利用强大电流进行磁化制成的永磁体，在高温下也能产生很强的永久磁场。
这种永磁体已用于制作新能源汽车的电动机。
下列关于这种永磁体的说法错误的是（）A．耐高温B．磁性弱C．制作时利用电流的磁场进行磁化D．制作时经历了熔化和凝固过程【答案】B。
5.(2019绥化，4)如图所示的四个装置中，说法正确的是（）A．图甲装置原理可用来制作发电机B．图乙装置可用来演示磁场对电流的作用C．图丙装置可用来演示电磁铁的磁性强弱与电流大小的关系D．图丁装置在工作过程中将机械能转化为电能【答案】A。
6.（2019孝感，8）下列有关说法错误的是（）A．磁极间的相互作用是通过磁场发生的B．电动机工作时将电能主要转化为机械能C．5G时代的人和物连接、物和物连接是利用电磁波来传递信息的D．核电站利用轴核聚变释放出核能发电【答案】D。
7.（2019毕节，7）关于如图甲、乙所示的实验，下列说法错误的是（）A．甲实验可以研究通电导体周围存在磁场B．甲实验可以研究电磁感应现象C．乙实验可以研究通电导体在磁场中受力情况D．乙实验的过程中，电能转化为机械能【答案】A。
2019年中考物理试题分类汇编——电与磁专题(word版含参考答案)
2019年中考物理试题分类汇编——电与磁专题一、选择题1.（2019铜仁，6）某同学学习磁现象后，画出了以下四幅图，其中正确的是（）2.（2019临沂，13）新能源电动汽车被越来越多的家庭所接受，其核心部件是电动机。
下图能说明电动机工作原理的是（）3.(2019云南，2)下列说法正确的是( )A.水的沸点山顶比山脚高B.流体流速越大的位置压强越大C.地磁场南极在地埋北极附近D.煤、水能、核能都属不可再生能源4.(2019云南，8)如图所示的实验中,相关现象说法正确的是( )A.图甲中闭合开关,通电螺线管右端为N极B.图乙中通电导线周围存在着磁场,将小磁针移走,该磁场消失C.图丙中闭合开关,导体ab左右运动,灵敏电流计指针不会偏转D.图丁中闭合开关,仅对调磁体的N.S极,导体ab所受磁场力方向相反5.（2019巴彦淖尔，4）下列图示所涉及的物理知识正确的是（）6.（2019通辽，9）以下是对电与磁部分四幅图的分析，其中错误的是（）A．如图装置闭合电路后磁针会偏转，说明电流能产生磁场B．如图装置说明通电导线在磁场中受到力的作用C．如图装置所揭示的原理可制造发电机D．图中动圈式话筒应用了磁场对电流的作用7.（2019通辽，12）对下列四幅图的分析正确的是（）A．图中蓝牙耳机是通过超声波与手机进行信号传输的B．如图装置可用来探究电流产生的热量与通电时间的关系C．图中电路能探究电磁铁磁性强弱与电流大小关系D．图中电路可以探究导体电阻与导体材料的关系8.（2019黔东南，5）关于如图甲、乙所示的实验，下列说法错误的是（）A．甲实验可以研究通电导体周围存在磁场B．甲实验可以研究电磁感应现象C．乙实验可以研究通电导体在磁场中受力情况D．乙实验的过程中，电能转化为机械能9.（2019辽阳，6）如图是一款特殊的自行车，当踩动脚踏板“骑行”时，能够产生电能给手机等设备充电，同时也能达到健身的目的，下列选项中与该自行车发电原理相同的是10.（2019湘潭，10）信用卡刷卡时其磁条经过刷卡机的缝隙线圈出会产生感应电流。
