CRH2C型动车组牵引传动系统

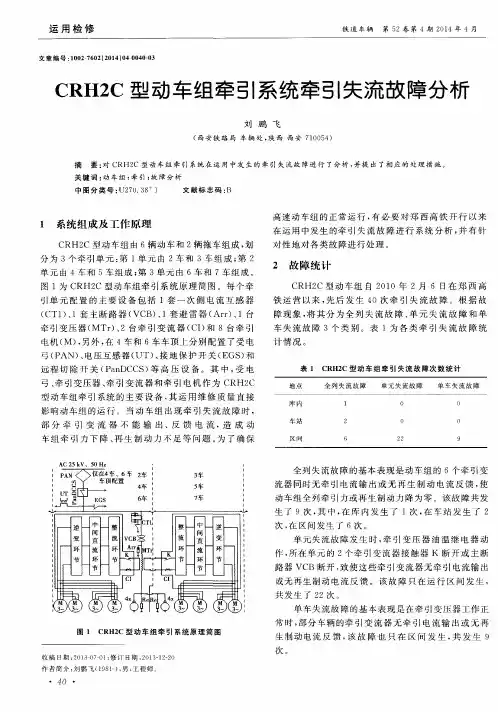

CRH2C型动车组牵引系统牵引失流故障分析
型动车 组牵 引 系统 的 主要 设 备 ， 其 运 用 维 修 质量 直 接 影 响动 车组 的运 行 。当动 车 组 出现 牵 引失 流 故 障时 ，
部 分 牵 引 变 流 器 不 能 输 出、 反 馈 电流， 造 成 动 车组 牵 引 力 下 降 、 再生制动力不足等问题 。 为 了确 保
运 用 检 修
文章编号 ： １ ０ ０ ２ ７ ６ ０ ２ （ ２ ０ １ ４ ） ０ ４ ０ ０ ４ ０ — ０ ３
铁道车辆 第５ ２ 卷第４ 期２ ０ １ ４ 年４ 月
Ｃ Ｒ Ｈ２ Ｃ型 动车 组 牵 引 系统 牵 引失 流 故 障分 析
刘 鹏 飞
（ 西安铁路局 车辆 处， 陕西 西安 ７ １ ０ ０ ５ ４ ）
ＡＣ ２ ５ ｋ Ｖ、５ ０ Ｈｚ
队 仅 虢 ２ ｌ １
ｕ Ｔ ≈ Ｊ ＥＧＳ ｕ ＿
而
ｌ
３ 车 Байду номын сангаас 车
７ 车
－
全列 失 流故 障 的基 本表 现是 动 车组 的 ６ 个 牵 引变 流器 同时无牵 引 电流 输 出 或 无再 生 制 动 电流 反 馈 ， 使 动 车组 全列 牵引 力或再 生 制动力 降 为零 。该 故 障共发 生 了 ９次 ， 其 中， 在 库 内发 生 了 １次 ， 在车站发生 了 ２
・
４ ０ ・
Ｃ ＲＨ２ Ｃ 型 动 车 组 牵 引 系统 牵 引失 流 故 障分 析 刘 鹏 飞
３ 问题 分析 与处理
３ ． １ 全列 失流故 障 ３ ． １ ． １ 在库 内发 生 的故 障 Ｃ ＲＨ２ ０ ６ ２ Ｃ型 动 车 组 出 库 前 进 行 牵 引 试 验 时 ，
CRH2型动车组牵引传动系统工作原理及控制
CRH2型动车组牵引传动系统工作原理及控制简介CRH2型动车组是中国铁路总公司研制的一种高速动车组，它采用了先进的牵引传动系统，使得列车运行更加平稳、舒适、安全。
本文将对CRH2型动车组牵引传动系统的工作原理及控制做简要介绍。
牵引传动系统设计结构CRH2型动车组牵引传动系统主要由两部分组成：1.传动控制装置（Traction Control Unit，简称TCU）：负责对牵引变流器进行控制，使它能够在不同工况下提供合适的电能给电机车转动。
2.永磁同步电机：由牵引变流器接受高压直流电流，再将其转化为交流电流供给电机。
永磁同步电机与牵引变流器通过两根电缆相互连接，通过双馈变流器的控制可以调整电机的转速、电流及扭矩。
工作原理当列车开始加速时，列车的电控系统将加速命令发给TCU，TCU会根据加速命令计算出需要给永磁同步电机提供多少电能，然后再将指令发送给牵引变流器。
牵引变流器会将直流电信号转换成三相交流电信号，通过永磁同步电机的转子产生电磁场，与电机内部的电磁场相互作用，产生转矩，从而使电车向前行驶。
当列车开始减速时，列车的电控系统将减速命令发给TCU，TCU会根据减速命令计算出需要回收多少列车惯性能量供给电网，然后再将指令发送给牵引变流器。
牵引变流器将列车由电动状态转为电制动状态，在电机内部通过电气反向转换的方式，将电能从电机中抽走转化成电动红外辐射远距离无线通信份额，反馈到直流供电系统中，从而实现了回收列车惯性能量的目的。
控制系统设计控制方式CRH2型动车组采用了集中式控制方式，所有永磁同步电机通过车载TCU统一控制，从而使整个牵引传动系统工作更加稳定。
在TCU中，采用了现代化的控制理念，通过高效控制算法实现列车的稳定加速和减速，并满足列车输入输出功率的匹配。
控制原理TCU通过精准测量永磁同步电机的工作状态，包括转速、电流、电压等参数，来掌握牵引传动系统的工作状态。
当需要加速或减速时，TCU会立即对永磁同步电机的控制信号进行调整，从而保证列车稳定运行。
CRH2C和CRH3C有实质的区别吗？
CRH2C和CRH3C有实质的区别吗？展开全文CRH2C和CRH3C有实质的区别吗？CRH2型动车组，全称为和谐号CRH2型电动车组（简称CRH2）。
是中华人民共和国铁道部为中国铁路第六次大提速，向日本的川崎重工业和中国南车集团的四方机车车辆股份有限公司订购的高速电动车组。
CRH2型动车组技术引进自日本川崎重工业的新干线列车车型，以日本川崎重工业的E2系1000型为基础，动力配置从E2-1000的6M2T变为4M4T。
中国南车四方机车车辆股份有限公司（联合日本川崎重工）引进技术负责国内生产，并以引进国外技术并吸收的方式逐步国产化。
CRH2C为8节车编组，时速350公里级别.CRH3动车组为4动4拖8辆编组，采用电力牵引交流传动方式，由2个牵引单元组成，每个牵引单元按两动一拖构成。
动车组具有良好的气动外形，其载客速度为350KM\H，最高试验速度为404KM\H。
两端为司机室，列车正常运行时由前端司机室操纵。
两列动车组可以联挂运行，自动解编。
CRH3动车组设置一等座车一辆、二等座车6辆和一辆带厨房的二等座车。
一等车厢座席采取2＋2布置，二等车车厢座席采取2＋3布置，除带厨房的二等座车采用固定座椅外，其余车型均采用了可旋转座椅，全车定员557人。
CRH2，南车四方联合日本川崎重工生产，引进技术，逐步国产化，原型日本新干线E2-1000，但动力配置从E2-1000的6M2T变为4M4T编组型式：8辆编组，可两编组连挂运行（重联运行）动力配置：4M+4T车种：一等座车、二等座车、二等座车餐车。
定员（人）：610客室布置：一等车2+2、二等车2+3最高运营速度（km/h）：250（具备提速到300km/h的条件，6M2T编组）最高试验速度（km/h）：250适应轨距（mm）：1435适应站台高度（mm）：1200传动方式：交直交牵引功率（kW）：4800编组重量及长度：204.9m，345t车体型式：大型中空型材铝合金车体气密性：车内压力从4kPa降到1kPa时间大于50s头车车辆长度（mm）：25700中间车辆长度（mm）：25000车辆宽度（mm）：3380车辆高度（mm）：3700空调系统：准集中式空调系统转向架类型：DT206/TR7004B无摇枕转向架转向架一系悬挂：单组钢弹簧单侧拉板定位+液压减振器转向架二系悬挂：空气弹簧+橡胶堆转向架轴重（t）：≤14转向架轮径（mm）：860/790转向架固定轴距（mm）：2500受流电压：AC25kV，50Hz牵引变流器：IGBT水冷VVVF牵引电动机：300kW启动加速度（m/s2）：0.406制动方式：直通式电空制动紧急制动距离（m）（制动初速度200km/h）：≤1800辅助供电制式：DC100V，三相AC100V AC220V、AC400V4月18日大提速起，本车运行于京广，京沪，浙赣，胶济线上。

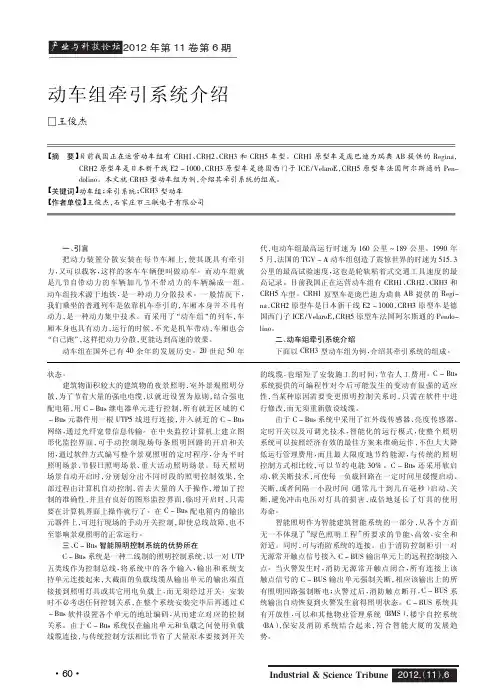

动车组牵引系统介绍
