工程制图复习题(含答案)
工程制图复习题及答案
工程制图复习题及答案1. 简述工程制图的基本原则。
2. 解释什么是第一角投影法和第三角投影法，并说明它们的区别。
3. 描述尺寸标注的基本规则。
4. 简述剖面图和断面图的区别及应用场景。
5. 解释什么是公差和配合，并举例说明其在工程制图中的重要性。
6. 列举常见的工程材料，并说明它们在制图中的表示方法。
7. 描述如何使用AutoCAD软件绘制简单的平面图形。
8. 解释什么是焊接符号，并举例说明其在工程图纸中的应用。
9. 简述装配图的作用及其在工程制图中的重要性。
10. 给出一个工程制图的实例，说明其设计意图和制图步骤。
答案1. 工程制图的基本原则包括：清晰性、准确性、简洁性和标准化。
这些原则确保图纸能够被准确无误地理解和执行。
2. 第一角投影法和第三角投影法的区别：第一角投影法中，物体的视图是从物体的正面、侧面和顶面进行投影，而第三角投影法则是从物体的背面、侧面和顶面进行投影。
这两种方法在不同国家和地区有不同的使用习惯。
3. 尺寸标注的基本规则：尺寸线应平行于被标注的边缘，尺寸数字应清晰可读，尺寸应包括长度、宽度和高度等。
4. 剖面图和断面图的区别：剖面图是将物体沿某一平面切开后，显示其内部结构的图形；断面图则是显示物体在某一特定截面上的图形。
5. 公差和配合的重要性：公差是指允许的尺寸变化范围，配合则是指两个或多个部件之间的尺寸关系。
它们确保了部件的互换性和装配的可行性。
6. 常见的工程材料包括：钢材、铝材、塑料、木材等。
在制图中，材料通常通过特定的符号或文字说明来表示。
7. 使用AutoCAD绘制平面图形的步骤：首先打开AutoCAD软件，然后选择绘图工具，如直线、圆形等，按照设计意图绘制图形，最后进行尺寸标注和细节处理。
8. 焊接符号的应用：焊接符号用于指示焊接的类型、位置和尺寸，确保焊接工作的准确性和一致性。
9. 装配图的作用：装配图展示了多个部件如何组合成一个完整的设备或结构，它对于生产、装配和维修都至关重要。
工程制图复习题(含答案)
补全相贯线正面投影。 （保留作图线）
.
.
七、尺寸标注题
标注下列平面图形的尺寸（以实际量取尺寸为准）
补全组合体的尺寸
.
.
标注组合体的尺寸。 （按图上实际量取， 取整）。
八、轴测作图题
根据两面投影图，画出正等轴测图。
根据给定的三视图，按 1:1 的比例画全立体的正等轴测图。
相应要素的线性尺寸与
相应要素的线性尺
寸之比。 图样、实物
10. 图形是圆或大于半圆的圆弧标注 _____尺寸； 图形是小于半圆的圆弧标注 _____尺寸。 直径、 半
径
11. 正等轴测图的伸缩系数是
，简化伸缩系数是
。 0.82 、 1
12. 同一机件如采用不同的比例画出图样，则其图形大小
______（相同，不同） ，但图上所标注的
D
求直线与平面立体相交时的贯穿点不会用到的方法（
）
轴线 ）。 都有可能
） 双曲线
.
.
A 利用立体表面的积聚性
B
利用辅助平面
C 利用直线的积聚性投影
D 利用纬圆法和素线法
投影图中图线、线框含义表述不正确的是（
）
A 图线表示形体上两个面的交线或平面的积聚投影
B 表示曲面体的转向轮廓线的投影
C 一个封闭的线框表示一个面即平面
D 一个封闭的线框表示两个面或两个以上面的重影
三角形平面的三个投影均为缩小的类似形，该平面为
()
A 水平面
B 正平面
C 侧平面
D 一般位置平面
在工程图样中，画尺寸线应采用的线型为 ( )
A 细虚线
B 细实线
C 粗实线 D
工程制图复习试题及答案
工程制图试题A（试卷共8页，答题时间120分钟）1、下列图中反映两直线垂直相交的是（ ）。
A B C D2、找到与投影图相对应的几何体，并填写相应的编码。
(1) （ ） (2) （ ）3、已知形体的主、俯视图，正确的左视图是（ ）。
系 专业 层次 姓名 学号┉┉┉┉┉┉┉┉┉┉┉密┉┉┉┉┉┉┉┉┉┉封┉┉┉┉┉┉┉┉┉┉线┉┉┉┉┉┉┉┉┉4、已知形体的主视图和俯视图，正确的左视图是（）。
5、已知形体的主、俯视图，判断正确的左视图是（）。
6、已知形体的主、俯视图，正确的左视图是（）。
7、已知形体的主、俯视图，正确的左视图是（）。
8、对照轴侧图，正确的三面投影图是（）。
9. 下面四组剖面图中，画得正确的是( )。
二、填空题（每空1分，共20分）1、若粗线宽度为b，则中线宽度为，细线宽度为。
2、建筑图中的尺寸除 及 以米为单位外，其他一律以毫米为单位。
3、平行正投影的性质有：度量性、 、 、 、 。
4、圆锥被一个平面截切时，若该截平面与轴线的夹角θ大于圆锥素线与轴线的夹角α ，则所产生的截交线的形状为 。
5、在钢筋混凝土结构图中的Φ6@200，其中Φ表示 ，@表示 。
6、尺寸标注的组成 、 、 、。
7、一套房屋施工图按其用途的不同可分为 施工图、 施工图、_____________施工图。
8、标高用于表示某一位置的高度，分为 和 两种。
三、作图题（共 45 分）1、 根据组合体的两个视图，补画第三视图。
（共17分） （1）（9分） （2）（8分）2、求作三角形ABC与四边形的交线，并表明可见性。
（8分）3、试求正四棱锥被平面切割后的三面投影。
（10分）4、试求圆拱屋面与斜屋面的交线。
（10分）四、作图应用题（共15 分）作图要求：根据所给梁的剖面图，在指定位置完成1-1和2-2断面图，并对钢筋进行标注。
工程制图答案A 一二、填空题（每空 1分，共20 分）答案如下，每空1分。
1、0.5b 0.25b2、标高总平面图3、积聚性平行性定比性相仿性4、椭圆5、钢筋等级符号相邻钢筋中心距6、尺寸线尺寸界线起止符号尺寸数字7、建筑结构设备8、绝对标高相对标高三、简答题（共45 分）答案要点如下：1、根据组合体的两个视图，补画第三视图。
工程制图考试题及答案
工程制图考试题及答案一、选择题（每题2分，共20分）1. 工程制图中，表示物体内部结构的视图是（）。
A. 正视图B. 侧视图C. 俯视图D. 剖视图答案：D2. 标准零件的尺寸标注应采用（）。
A. 基本尺寸B. 极限尺寸C. 参考尺寸D. 附加尺寸答案：B3. 在工程制图中，尺寸线的长度应（）。
A. 尽可能长B. 尽可能短C. 与物体大小无关D. 与物体大小成正比答案：B4. 工程制图中，表示物体对称中心的线是（）。
A. 中心线B. 轴线C. 对称线D. 平行线5. 工程制图中，表示物体倾斜程度的线是（）。
A. 倾斜线B. 斜线C. 斜率线D. 倾斜度线答案：D6. 工程制图中，表示物体厚度的线是（）。
A. 粗实线B. 细实线C. 虚线D. 点划线答案：B7. 在工程制图中，表示物体表面粗糙度的符号是（）。
A. 箭头B. 三角形C. 圆圈D. 波浪线答案：D8. 工程制图中，表示物体孔径大小的符号是（）。
A. 圆圈B. 正方形C. 菱形D. 圆点答案：A9. 在工程制图中，表示物体焊接部分的线是（）。
B. 点划线C. 双点划线D. 波浪线答案：C10. 工程制图中，表示物体装配关系的线是（）。
A. 粗实线B. 细实线C. 虚线D. 点划线答案：C二、填空题（每题2分，共20分）1. 工程制图中，表示物体长度的单位通常是____。
答案：毫米2. 工程制图中，表示物体宽度的单位通常是____。
答案：毫米3. 工程制图中，表示物体高度的单位通常是____。
答案：毫米4. 工程制图中，表示物体深度的单位通常是____。
答案：毫米5. 工程制图中，表示物体直径的符号是____。
答案：φ6. 工程制图中，表示物体半径的符号是____。
答案：r7. 工程制图中，表示物体角度的单位通常是____。
答案：度8. 工程制图中，表示物体面积的单位通常是____。
答案：平方毫米9. 工程制图中，表示物体体积的单位通常是____。
【2024版】工程制图试题及答案
5. 已知平面与V面的倾角为30°，正确的投影图为 。
（1） （2） （3） 6．图示断面的正确画法是（ ）。
（4）
7.判断下列各图是否表示平面。 8．正确的左视图是（ ）。
三、点线面题：（48分）
1
10 – 4
2 已知三角形ABC的AC边是侧垂线，完成三角形的水
平投影。
X
a
c
b
3、
6.同一机件如采用不同的比例画出图样，则其图形大小___
___（相同，不同），但图上所标注的尺寸数值是___ ___
（一样的，不一样的）。
7.图形是圆、大于半圆注______尺寸；图形是半圆、小于半
圆注_____尺寸。
p q
p q
p q
一判断立体表面上指定线段、平面相对于投影面的位置，将结果填 写在右下表中。
线段AB
线
线段BC
线
线段CD
线
平面P
面
平面Q
面
平面R
面
二、判断与选择题：(24分） 1.已知一立体的轴测图，按箭头所指的方向的视图是 。
2．已知物体的主俯视图，正确的左视图是（ ）。
3.已知圆柱被截取切后的主、俯视图，正确的左视图是（ ）
4．已知主视图和俯视图，正确的左视图是（ ）。 (A) (B) (C) (D)
建筑工程制图试题
一、填空题 (28分)
1．投影法分
和
两大类。
2．在点的三面投影图中，aax反映点A到
反映点A到
面的距离。
面的距离，a’az
3．绘制机械图样时采用的比例，为 机件要素的线性
尺寸与 机件相应要素的线性之比。
4．正垂面上的圆在V面上的投影为
工程制图复习题(带答案)
工程制图期末复习试题一、填空题1。
当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2。
平面与立体相交，所得的交线称为：,交线所围成的平面图形称为: 。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为.直线、椭圆4。
曲线根据其上面点所属平面不同分为:平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长.侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7。
在轴测图中,根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比.图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸.直径、半径11。
正等轴测图的伸缩系数是，简化伸缩系数是。
0。
82、112.同一机件如采用不同的比例画出图样，则其图形大小______(相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13。
投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15。
用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（）√求棱锥面上点的投影,可以利用素线法来做。
( ）╳平面立体相贯，相贯线可能是一组也可能是两组. （）√曲线的投影只能是曲线。
（) ╳直线的投影只能是直线。
（) ╳平面截割圆柱，截交线有可能是矩形. ( ）√正等测的三个轴间角均为120°,轴向伸缩系数为：p＝r≠q。
（）╳三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（）√立体的投影图中,正面投影反映形体的上下前后关系和正面形状. （）╳三、选择题下列不是曲面立体术语的是（).A 素线B 纬圆C 椭圆D 轴线平面截割圆柱时，当截平面平行于圆柱的轴线时，截交线为（）。
(完整版)工程制图试题及答案(超好),推荐文档
工程制图试题答案（1）一、填空题（20分）1、投影法一般可分为两大类，一类叫做中心投影法，一类叫做平行投影法。
2、基本几何体按表面特征分为平面立体，曲面立体两种。
3、一个标注完整的尺寸由尺寸界线，尺寸线和尺寸数字三要素组成。
4、螺纹的画图规定，外螺纹的大经用粗实线线绘制，小径用细实线线绘制；内螺纹的大经用细实线线绘制，小径用粗实线线绘制；内、外螺纹连接时，旋合部分按外螺纹的画法绘制。
5、装配图的内容包括①一组图形，②必要的尺寸，③技术要求，④标题栏，零件序号和明细栏。
6、城市给水工程包括①一、二级泵房，②输水管网，③给水处理厂，④配水管网。
二、根据立体图画三视图（10分）参考答案：三、已知水平线AB在H面上方20mm处，求作它的其余两面投影（10分）四、补画第三试图（10分）五、标注尺寸（尺寸数字从图中量取，取整数）（20分）六、根据物体的三视图，画出正等轴测图（10分）七、将下列主视图改画全剖试图（20分）工程制图试题答案（2）二、填空题（20分）1、三视图之间的位置关系：以主视图为基准，俯视图在它的正下方，左视图在它的正右方。
三视图的“三等”关系：主、俯视图长对正，主、左视图高平齐，左、俯视图宽相等。
2、正等轴测图的轴间角为1200，轴向变形系数为0.82为了计算方便，一般用 1 代替。
3、按剖开机件的范围不同，剖视图可分为全剖视图，半剖视图和局部剖视图。
4、普通螺纹M16×1.5LH-5g6g-S的公称直径为16 mm，旋向为右（左、右）；导程为 1.5 。
5、零件的内容包括①一组视图，②完整的尺寸，③技术要求，④标题栏。
6、暖通空调工程图包括①室内采暖平面图、系统图，②空调通风平面图、系统图，③设备布置图和祥图。
二、根据立体图画三视图（10分）三、已知水平线AB与铅垂线MN相交于M点，试完成两直线的三面投影图（10分）四、补画第三试图（10分）五、标注尺寸（尺寸数字从图中量取，取整数）（20分）六、根据物体的三视图，画出正等轴测图（10分）七、将下列主视图改画全剖试图（20分）工程制图试题答案（3）四、填空题（20分）1、根据直线在投影面体系中对3个投影面所处的位置不同，可将直线分为一般位置的直线，投影面平行线，投影面垂直线三种。
工程制图复习题附答案
工程制图复习题附答案一、选择题（每题2分，共20分）1. 在工程制图中，表示物体长度的单位通常是：A. 米B. 厘米C. 毫米D. 千米答案：C2. 正投影法中，物体的三个视图分别是：A. 正视图、侧视图、俯视图B. 前视图、后视图、顶视图C. 左视图、右视图、底视图D. 内视图、外视图、斜视图答案：A3. 以下哪个不是工程制图中常用的线型？A. 实线B. 虚线C. 点划线D. 波浪线答案：D4. 工程制图中，尺寸标注的基本原则是：A. 清晰、准确、完整B. 简洁、美观、统一C. 随意、方便、快速D. 复杂、多样、个性5. 工程制图中，表示物体对称性的符号是：A. 圆心B. 圆C. 半圆D. 椭圆答案：C6. 在工程制图中，标注角度时通常使用：A. 角度符号B. 弧度符号C. 度符号D. 百分比符号答案：C7. 工程制图中，表示物体厚度的线型是：A. 双点划线B. 粗实线C. 细实线D. 虚线答案：A8. 工程制图中，表示物体深度的线型是：A. 双点划线B. 粗实线C. 细实线D. 虚线答案：D9. 在工程制图中，表示物体位置的符号是：B. 圆圈C. 十字线D. 三角形答案：C10. 工程制图中，表示物体方向的符号是：A. 箭头B. 圆圈C. 十字线D. 三角形答案：A二、填空题（每题2分，共20分）1. 工程制图中，物体的三个基本视图是________、________、________。
答案：正视图、侧视图、俯视图2. 工程制图中，表示物体长度的单位通常是________。
答案：毫米3. 工程制图中，表示物体对称性的符号是________。
答案：半圆4. 工程制图中，尺寸标注的基本原则是________、________、________。
答案：清晰、准确、完整5. 在工程制图中，标注角度时通常使用的符号是________。
答案：度符号6. 工程制图中，表示物体厚度的线型是________。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

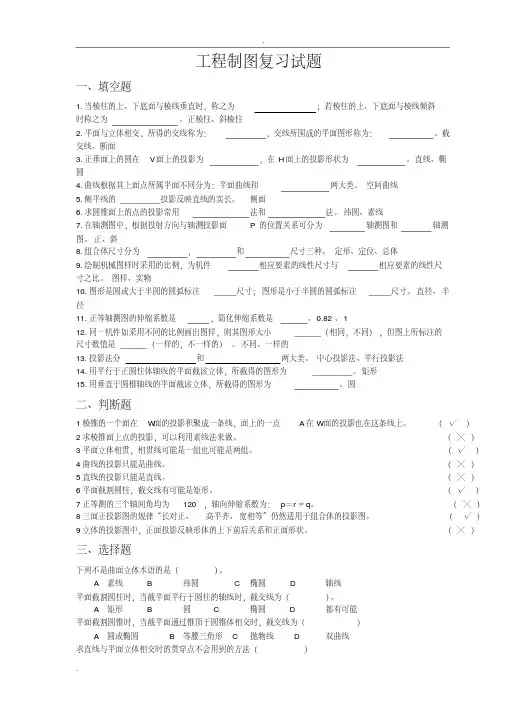

工程制图复习试题
一、填空题
1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜
时称之为。
正棱柱、斜棱柱
2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截
交线、断面
3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭
圆
4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线
5.侧平线的_________投影反映直线的实长。
侧面
6.求圆锥面上的点的投影常用法和法。
纬圆、素线
7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测
图。
正、斜
8.组合体尺寸分为，和尺寸三种。
定形、定位、总体
9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺
寸之比。
图样、实物
10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半
径
11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、1
12.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的
尺寸数值是______（一样的，不一样的）。
不同、一样的
13.投影法分和两大类。
中心投影法、平行投影法
14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形
15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆
二、判断题
1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（√）2求棱锥面上点的投影，可以利用素线法来做。
（╳）3平面立体相贯，相贯线可能是一组也可能是两组。
（√）4曲线的投影只能是曲线。
（╳）5直线的投影只能是直线。
（╳）6平面截割圆柱，截交线有可能是矩形。
（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
（╳）
三、选择题
下列不是曲面立体术语的是（）。
A 素线
B 纬圆
C 椭圆
D 轴线
平面截割圆柱时，当截平面平行于圆柱的轴线时，截交线为（）。
A 矩形
B 圆
C 椭圆
D 都有可能
平面截割圆锥时，当截平面通过锥顶于圆锥体相交时，截交线为（）
A 圆或椭圆
B 等腰三角形
C 抛物线
D 双曲线
求直线与平面立体相交时的贯穿点不会用到的方法（）
A 利用立体表面的积聚性
B 利用辅助平面
C 利用直线的积聚性投影
D 利用纬圆法和素线法
投影图中图线、线框含义表述不正确的是（）
A 图线表示形体上两个面的交线或平面的积聚投影
B 表示曲面体的转向轮廓线的投影
C 一个封闭的线框表示一个面即平面
D 一个封闭的线框表示两个面或两个以上面的重影
三角形平面的三个投影均为缩小的类似形，该平面为( )
A 水平面
B 正平面
C 侧平面
D 一般位置平面
在工程图样中，画尺寸线应采用的线型为( )
A 细虚线
B 细实线
C 粗实线
D 粗虚线
已知物体的主、俯视图，正确的左视图是（）图。
A B C D 下面选项中，立体正确的左视图是（）图。
A B C D
已知一立体的轴测图，按箭头所指的方向的视图是( )
A B C D 已知物体的主俯视图，正确的左视图是（）。
A B C D
已知主视图和俯视图，正确的左视图是（）。
A B C D
已知立体的三视图，选择正确的立体图（）。
A B C D 点A在圆柱表面上，正确的一组视图是（）
A B C D
已知带有圆柱孔的半球体的四组投影，正确的画法是（）图。
A B C D
）图。
已知圆柱切割后的主、俯视图，正确的左视图是（
A B C D 已知主视图和俯视图，选择正确的左视图（）。
A B C D 已知主视图和俯视图，选择正确的左视图（）。
A B C D
已知主视图和俯视图，选择正确的左视图（ ）。
四、读图题
指出图中的最高、最低、最左、最右、最前、最后的点。
最高点： C 最低点： B 最前点： C 最后点： A 最左点： A 最右点： C
判断点K 是否在直线AB 上
K 直线 AB 上 不在
A B C D
判断两直线位置关系
_________ _________ _________ 平行交叉交叉
判定两直线的相对位置（平行、相交、交叉）。
_________ _________ _________ _________
交叉相交交叉平行
根据立体图，补齐三视图中所缺图线。
并在指定位置写出各直线、平面的名称。
AB是线侧平
CD是线侧垂
P平面是面侧垂
对照立体图，补齐视图中所缺图线。
并在指定位置写出各直线、平面的名称。
AB是线一般位置直
CD是线侧平
P平面是面正垂
在三视图中标出直线AB、CD的投影，并在指定位置写出直线的名称。
AB是
线
一般位置直
CD是线
侧平
五、点线面作图题
已知三角形ABC的AC边是侧垂线，完成三角形的水平投影。
已知圆台表面上A点的正面投影和B点的水平
投影，作出A点的水平投影和B点的正面投影。
求作半圆球面上A点的正面投影和侧面投影。
补出圆锥的W投影，并求出圆锥表面上各点的
投影。
求直线与圆锥的贯穿点。
六、补画视图题
求四棱柱被截割后的H、W投影。
补画立体切割后的三视图。
由主视图和左视图，求作俯视图。
补全圆柱被截切后的侧面投影。
（保留作图线）
己知立体的主视图，画出俯视图和左视图中截
交线的投影。
求半球截交后的水平投影和侧面投影.
分析圆柱面与球面的相贯线，完成它们的投影。
已知立体的主视图，画出俯视图和左视图中截交线的投影。
补全相贯线正面投影。
（保留作图线）
补全相贯线正面投影。
（保留作图线）
七、尺寸标注题
标注下列平面图形的尺寸（以实际量取尺寸为准）
补全组合体的尺寸
标注组合体的尺寸。
（按图上实际量取，取整）。
八、轴测作图题
根据两面投影图，画出正等轴测图。
根据给定的三视图，按1:1的比例画全立体的正等轴测图。
根据给定的三视图，画全立体的正等轴测图。
由三视图按1:1的比例量取尺寸（取整数）求作立体的正等轴测图
根据立体三视图按1:1的比例量取尺寸（取整数）求作立体的正等轴测图。
