高二上册物理期末试题(含答案解析)
高二上册物理期末试题(含答案解析)导读：本文高二上册物理期末试题(含答案解析)，仅供参考，如果能帮助到您，欢迎点评和分享。
高二上册物理期末试题(含答案解析)一、选择题( 共16 题,共64 分)1、如图所示，表示了闭合回路的一部分导体在磁场中运动的情况。
其中不会产生感应电流的是( )2、在电磁感应现象中，下列说法正确的是( )a.导体在磁场中运动，导体内一定会产生感应电流b.导体做切割磁感线运动，导体中就有感应电流c.闭合电路在磁场内做切割磁感线运动，电路中一定会产生感应电流d.穿过闭合电路的磁通量发生变化，电路中一定有感应电流3、一段导线与电流表组成一闭合回路，导线上的ab部分在一磁场中。
已知该磁场磁感应线的方向竖直向上，则当ab导线竖直向下运动时，下列关于电流表指针的说法中正确的是( )a.一定发生偏转b.一定不发生偏转c.可能发生偏转4、如图所示，恒定的磁场中有一圆形的闭合导体线圈，线圈平面垂直于磁场方向，当线圈在此磁场中做下列哪种运动时，线圈中能产生感应电流( )a.线圈沿自身所在的平面做匀速运动b.线圈沿自身所在的平面做加速运动c.线圈绕任意一条直径做匀速转动d.线圈绕任意一条直径做变速转动5、关于产生电磁感应电流的条件，下列说法中正确的是( )a.任何导体在磁场中运动，都能产生感应电流b.一段导体在磁场中运动时，就能产生感应电流c. 当闭合电路的部分导体沿磁感线运动时，就能产生感应电流d.当闭合电路的部分导体切割磁感线运动时，就能产生感应电流7、如图所示，通电直导线垂直穿过闭合线圈l，则( )a.当导线中电流强度i变化时，线圈l中有感应电流b.当线圈l左右平动时，线圈l中有感应电流c.当线圈l上下平动时，线圈l中有感应电流d.以上各种情况，线圈l中都不会有感应电流8、如图4-2-11 所示，a、b、c、d四个线圈平面都垂直于无边界的匀强磁场，a线圈以速度v 沿箭头方向匀速运动，b线圈以加速度a 沿箭头方向做加速运动，c线圈绕轴oo′转动，d线圈绕过c点的垂直线圈平面的轴转动。
这四个线圈中能产生感应电流的是( )9、一个处在匀强磁场中的闭合线圈有一定的磁通量，能使该回路产生感应电流的是( )a.改变磁感应强度b.改变回路平面与磁场方向的夹角c.改变闭合线圈所围成的面积d.线圈在磁场中平移a.一定转动b.一定不转动c.可能转动，也可能不转动d.无法判断11、如图所示，开始时矩形线圈与磁场垂直，且一半在匀强磁场内一半在匀强磁场外，若要线圈产生感应电流，下列方法中可行的是( )a.将线圈向左平移一小段距离b.将线圈向上平移c.以a b 为轴转动d.以b c为轴转动(小于60°)12、如图所示，匀强磁场区域宽度为l，使一边长为d(d>l)的矩形线框以恒定速度v 向右通过磁场区域，该过程中没有感应电流的时间为( )a. b.c. d.13、下列几种说法正确的是( )a.线圈中磁通量变化越大，线圈中产生的感应电动势一定越大b.线圈中磁通量越大，产生的感应电动势一定越大c.线圈放在磁场越强的位置，产生的感应电动势一定越大d.线圈中磁通量变化越快，线圈中产生的感应电动势越大14、如图，在匀强磁场中固定放置一根串接一电阻r 的直角形金属导轨a o b (在纸面内)，磁场方向垂直纸面朝里，另有两根金属导轨c、d分别平行于o a 、o b 放置。
保持导轨之间接触良好，金属导轨的电阻不计。
现经历以下四个过程：①以速率v 移动d,使它与o b 的距离增大一倍;②再以速率v 移动c,使它与o a 的距离减小一半;③然后，再以速率2 v 移动c，使它回到原处;④最后以速率2 v 移动d,使它也回到原处。
设上述四个过程中通过电阻r 的电量的大小依次为q 1 、q 2 、q 3 和q 4 ，则( )a.q 1 =q 2 =q 3 =q 4b.q 1 =q 2 =2q 3 =2q 4c.2q 1 =2q 2 =q 3 =q 4d.q 1 ≠q 2 =q 3 ≠q 415、电磁流量计广泛应用于测量可导电流体(如污水)在管中流量(单位时间内通过管内横截面的流体的体积)。
为了简化，假设流量计是如图所示的横截面为长方形的一段管道，其中空部分的长、宽、高分别为图中的a 、b 、c。
流量计的两端与输送流体的管道相连(图中虚线)，图中流量计的上下两面是金属材料，前后两面是绝缘材料。
现于流量计所在处加磁感应强度为b的匀强磁场，磁场方向垂直于前后两面，当导电流体稳定地流经流量计时，在管外将流量计上、下两表分别与一串接了电阻r 的电流表的两端连接。
i表示测得的电流值。
已知液体的电阻率为ρ，不计电流表的内阻，则可求得流量为( )a. i ( br + ρc / a )/ bb. i ( a r + ρb / c )/ bc. i ( cr + ρa / b )/ bd . i ( r + ρbc / a )/ b16、当线圈中的磁通量发生变化时，下列结论正确的是( )a.线圈中一定有感应电动势b.线圈中一定有感应电流c.线圈中感应电动势的大小跟线圈的电阻有关d.线圈中感应电流的大小跟线圈回路的电阻有关第II卷(非选择题)试卷第二部分共有12 道试题。
二、解答题( 共2 题,共12 分)2、如图所示，一水平放置的矩形线圈a b cd，在细长的磁铁N 极附近竖直下落，保持b c边在纸外，a b 边在纸内，由图中位置Ⅰ经位置Ⅱ到位置Ⅲ，这三个位置都靠得很近，且位置Ⅱ刚好在条形磁铁中心轴线上，在这个过程中穿过线圈的磁通量怎样变化?有无感应电流?三、实验题( 共2 题,共19 分)1、如图所示是研究电磁感应现象实验所需的器材，用实线将带有铁芯的线圈A、电源、滑动变阻器和开关连接成原线圈回路，将小量程电流表和线圈B连接成副线圈回路。
并列举出在实验中改变副线圈回路磁通量，使副线圈回路产生感应电流的三种方式：(1) ;(2) ;(3) 。
2、一个匝数为1 000的金属圈所包围的面积为0.25 m 2 的闭合线圈平面与均匀分布的磁场的磁感线的方向垂直，该磁场的磁感应强度随时间变化的规律如图所示.画出0—4×10 -2 s内的感应电动势的图象，标明感应电动势的大小.四、填空题( 共8 题,共35 分)1、在“畅想家乡美好未来”的主题班会上，同学们奇想妙设，纷纷出计献策。
王林同学设计了城市未来磁悬浮轨道列车交通方案，图纸如图所示，请你分析该方案中应用到的物理知识有：(只要求写出两条)(1) ;(2) 。
2、如图甲所示，竖直放置的长直导线通以恒定电流，有一矩形线框与导线在同一平面内，在下列情况中线圈产生感应电流的是_______.A.导线中电流变大B.线框向右平动C.线框向下平动D.线框以ab边为轴转动E.线框以直导线为轴转动3、一球冠处于磁感应强度为B的匀强磁场中，如图所示，若球冠的底面大圆半径为r，磁场方向与球冠底面垂直，则穿过整个球冠的磁通量为_______________.4、如图所示，半径为r的n匝线圈套在边长为L的正方形abcd之外，匀强磁场局限在正方形区域内且垂直穿过正方形面积.当磁感应强度以ΔB/Δt的变化率均匀变化时，线圈中产生感应电动势的大小为_________.5、一个单匝闭合圆形线圈置于垂直线圈平面的匀强磁场中，当磁感应强度变化率恒定时，线圈中的感应电动势为E，感应电流为I.若把这根导线均匀拉长，从而使圆半径增大一倍，则此时线圈中的感应电动势为_______，感应电流为_________.6、如图所示，两根相距为L的竖直平行金属导轨位于磁感应强度为B、方向垂直纸面向里的匀强磁场中，导轨电阻不计，另外两根与上述光滑导轨保持良好接触的金属杆ab、cd质量均为m，电阻均为R.若要使cd静止不动，则ab杆应向_________运动，速度大小为_________，作用于ab杆上的外力大小为_________.7、如图所示，在物理实验中，常用“冲击式电流计”来测定通过某闭合电路的电荷量.探测器线圈和冲击电流计串联后，又能测定磁场的磁感应强度.已知线圈匝数为n，面积为S，线圈与冲击电流计组成的回路电阻为R.把线圈放在匀强磁场时，开始时线圈与磁场方向垂直，现将线圈翻转180°，冲击式电流计测出通过线圈的电荷量为q，由此可知，被测磁场的磁感应强度B=___________.8、有一面积为150 cm 2 的金属环，电阻为0.1 Ω，在环中100 cm 2 的同心圆面上存在如图(b)所示的变化的磁场，在0.1 s到0.2 s 的时间内环中感应电流为__________，流过的电荷量为__________.答案解析部分答案：D3、解析：AB虽为闭合回路的一部分，但由于它的运动方向与磁场磁感线的方向平行，没有切割磁感线，因而不会产生感应电流，电流表的指针不会发生偏转。
故应选B。
?答案：B4、解析：要分析四种情形下线圈中是否有感应电流，可直接利用感应电流产生的条件来判断，即分析线圈中的磁通量是否发生变化。
另外，要分析磁通量的变化，一定要知道线圈运动前后的磁通量。
线圈所在空间磁感应强度未变，故关注线圈在运动中线圈与磁场的正对面积。
显然，线圈平动时，磁通量未变，A、B错;只要转动线圈(无论加速还是匀速)，一定导致磁通量发生变化，故C、D正确。
?答案：CD5、解析：本题主要考查对电磁感应现象的产生条件的理解。
根据电磁感应现象产生的条件，穿过闭合电路的磁通量发生变化进行判断，选项?A中磁通量有可能不发生变化，所以A错误;选项B中没有闭合回路，所以不会产生感应电流;选项C中磁通量始终为零，不发生变化，所以选项C错误;当闭合电路的部分导体做切割磁感线运动时，能满足产生感应电流的条件，所以选项D?正确。
?答案：D6、解析：选项A是用来探究影响安培力的大小因素的实验;选项B是研究电磁感应现象的实验，导体棒在磁场中做切割磁感线运动时观察电流表是否会产生感应电流;选项C是用来探究安培力与电流、磁感应强度的大小关系的实验，选项D是奥斯特实验，证明通电导线周围存在磁场。
?答案：B7、解析：由于线圈垂直于通电导线，线圈和磁场平行，当电流发生变化或当线圈上下或者平动时，穿过线圈的磁通量并未发生变化，因而无感应电流，所以选项A、B、C错误。
答案：D8、解析：直接利用感应电流产生的条件来判断，即分析线圈中的磁通量是否发生变化。
要分析磁通量的变化，一定要知道线圈运动前后的磁通量。
线圈所在空间磁感强度未变，只考虑线圈在运动中线圈与磁场的正对面积。
显然，A、B选项中线圈平动时，D选项中线圈转动时，磁通量均未变，A、B、D错;C选项中转动线圈时，一定导致磁通量发生变化，C正确。
答案：C11、解析：根据电磁感应现象产生的条件，穿过闭合电路的磁通量发生变化进行判断。
高二物理上学期期末测试题(含详细解答)
高二物理上学期期末测试题一、选择题：本题共14小题，每小题4分，共48分．在每个小题给出的四个选项中至少有一个选项符合题目要求，选全的得4分，选对但不全的得2分，选错和不选的得0分．1．如图所示，将两个等量异种点电荷分别固定于A、B两处，AB为两点电荷的连线，MN为AB 连线的中垂线，交AB于O点，M、N距两个点电荷较远，以下说法正确的是（）A．沿直线由A到B，各点的电场强度先减小后增大B．沿直线由A到B，各点的电势先上升后降低C．沿中垂线由M到O，各点的电场强度先增大后减小D．将一电荷从M点移到O点，电场力做正功，电荷的电势能削减2．如图所示，两根垂直纸面、平行且固定放置的直导线M和N，通有同向等值电流；沿纸面与直导线M、N等距放置的另一根可自由移动的通电导线ab，则通电导线ab在安培力作用下运动的状况是（）A．沿纸面逆时针转动B．沿纸面顺时针转动C．a端转向纸外，b端转向纸里D．a端转向纸里，b端转向纸外3．某带电粒子仅在电场力作用下由A点运动到B点，电场线、粒子在A点的初速度及运动轨迹如图所示，可以判定（）A．粒子带正电B．A点的电势低于B点的电势C．粒子在A点的加速度大于它在B点的加速度D．粒子在A点的动能小于它在B点的动能4．如图所示，在两个固定的异种点电荷Q1、Q2的连线上有A、B两点．将一个带负电的摸索电荷q由A静止释放，它从A点运动到B点的过程中，可能（）A．先加速运动再减速运动B．加速度始终增大C．电势能先增大后减小D．在B点电势能比在A点的电势能小5．如图中虚线所示为静电场的等势面1、2、3、4，相邻的等势面之间的电势差相等，其中等势面3的电势为0．一带正电的点电荷在静电力的作用下运动，经过a、b点的动能分别为26eV和5eV．当这一点电荷运动到某一位置，其电势能变为-8eV时，它的动能应为（）A．8eV B．13eV C．20eV D．34eV6．带电的平行板电容器与静电计的连接如图所示，要使静电计的指针偏角变小，可采纳的方法有（）A．减小两极板间的距离B．增大两极板间的距离C．在两板间插入电介质D．将极板B向上适当移动7．如图所示的电路中，电源电动势为E、内电阻为r．在滑动变阻器R1的滑动触片P从图示位置向下滑动的过程中（）A．电路中的总电流变大B．路端电压变大C．通过电阻R2的电流变小D．通过滑动变阻器R1的电流变小8．始终流电动机正常工作时两端的电压为U，通过的电流为I，电动机线圈的电阻为r．该电动机正常工作时，下列说法正确的是（）A．电动机消耗的电功率为UI B．电动机的输出功率为UI-I2rC．电动机的发热功率为2UrD．I、U、r三个量间满意UIr9．在xoy坐标系中，将一负检验电荷Q由y轴上a点移至x轴上b点，需克服电场力做功W，若从a点移至x轴上c点，也需克服电场力做功W，那么此空间存在的静电场可能是（）A．电场强度方向沿y轴负方向的匀强电场B．电场强度方向沿x轴正方向的匀强电场C．处于第Ⅰ象限某一位置的正点电荷形成的电场D．处于第Ⅲ象限某一位置的负点电荷形成的电场10．电源和一个水平放置的平行板电容器、三个电阻组成如图所示的电路．当开关S闭合后，电容器中有一个带电液滴正好处于静止状态．现将开关S断开，则以下推断正确的是（）A．液滴仍保持静止状态B．液滴将向上运动C．电容器上的带电量将减为零D．电容器上的带电量将增大11．在电磁感应现象中，下列说法正确的是（）A．感应电流的磁场总是跟原来的磁场方向相反B．闭合线框放在改变的磁场中不肯定能产生感应电流C．闭合线框放在匀强磁场中做切割磁感线运动，肯定产生感应电流D．感应电流的磁场总是阻碍原磁通量的改变12．右图是半径为r的金属圆盘（电阻不计）在垂直于盘面的匀强磁场中绕O轴以角速度ω沿逆时针方向匀速转动，电阻R两端分别接盘心O和盘缘，则通过电阻的电流强度大小和方向是（）A．2BrIRω=由c到d B．2BrIRω=由d到cC．22BrIRω=由c到d D．22BrIRω=由d到c13．如图所示，在条形磁铁从图示位置绕O1O2轴转动90°的过程中，放在导轨右端旁边的金属棒ab将（）A．向左运动B．向右运动C．静止不动D．因不知道条形磁铁的哪一端为N极，也不知道条形磁铁是顺时针转动还是逆时针转动，故无法推断14．一个面积S=4×10-2m2、匝数n=100匝的线圈，放在匀强磁场中，磁场方向垂直于线圈平面，磁感应强度B随时间t改变的规律如图所示，则下列推断正确的是（）A．在起先的2 s内穿过线圈的磁通量改变率等于-0.08 Wb/sB．在起先的2 s内穿过线圈的磁通量的改变量等于零C．在起先的2 s内线圈中产生的感应电动势等于0.08 VD．在第3 s末线圈中的感应电动势等于零二、试验题：本题共3个小题,满分18分,把答案干脆填在题中的相应位置。

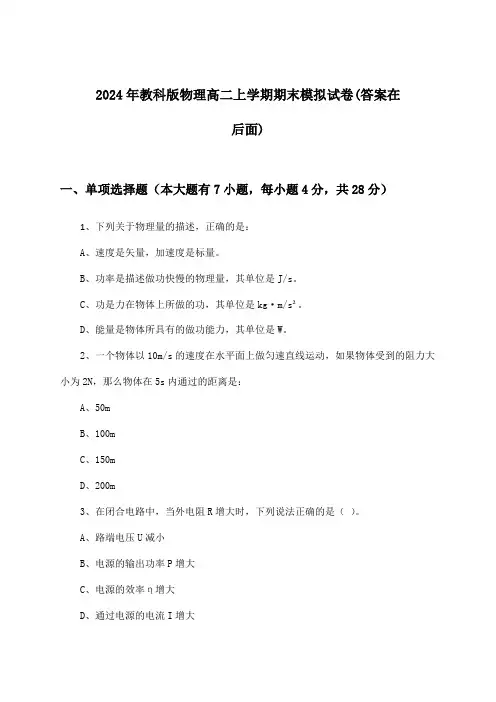

教科版物理高二上学期期末试卷及解答参考(2024年)
2024年教科版物理高二上学期期末模拟试卷(答案在后面)一、单项选择题（本大题有7小题，每小题4分，共28分）1、下列关于物理量的描述，正确的是：A、速度是矢量，加速度是标量。
B、功率是描述做功快慢的物理量，其单位是J/s。
C、功是力在物体上所做的功，其单位是kg·m/s²。
D、能量是物体所具有的做功能力，其单位是W。
2、一个物体以10m/s的速度在水平面上做匀速直线运动，如果物体受到的阻力大小为2N，那么物体在5s内通过的距离是：A、50mB、100mC、150mD、200m3、在闭合电路中，当外电阻R增大时，下列说法正确的是（）。
A、路端电压U减小B、电源的输出功率P增大C、电源的效率η增大D、通过电源的电流I增大4、关于光电效应，下列说法正确的是（）。
A、只有在金属为阳极时，光电效应才会发生B、光电子的最大初动能仅与入射光的强度有关C、对于任何一种金属都有一个“最大波长”，入射光的波长大于这个波长就一定不能产生光电效应D、光电子的最大初动能与入射光的频率成线性关系5、一个物体从静止开始沿着倾斜的平面匀加速下滑，不计摩擦。
以下关于物体运动的描述中，正确的是：A、物体的速度随时间的增加而线性增加B、物体的加速度随时间的增加而减小C、物体在任意相等的时间内滑过的距离相等D、物体下滑的加速度小于重力加速度g6、一个放射性元素的衰变是一个统计过程，以下关于放射性元素衰变的描述中，正确的是：A、每个原子衰变的时间是确定的B、放射性元素衰变的速率与物体的温度有关C、放射性元素衰变的半衰期是一个随机变量D、放射性元素衰变的总数可以用普通物理规律计算7、一个物体在水平面上受到一个向右的拉力F和向左的摩擦力f，同时受到一个竖直向上的支持力N。
若物体保持静止状态，则以下关于物体受力情况的描述正确的是（）A、物体所受合力为零，拉力F等于摩擦力fB、物体所受合力为零，拉力F大于摩擦力fC、物体所受合力为零，拉力F小于摩擦力fD、物体所受合力不为零，拉力F等于摩擦力f二、多项选择题（本大题有3小题，每小题6分，共18分）1、两颗人造卫星A和B绕地球做匀速圆周运动，它们的轨道半径分别为rA和rB，且rA > rB。
四川省成都市2023-2024学年高二上学期期末考试物理试题(含答案)
四川省成都市2023-2024学年高二上学期期末考试物理试题姓名：__________ 班级：__________考号：__________符合题目要求的。
1．下列物理定律中，体现了闭合电路欧姆定律实质的是A．能量守恒定律B．库仑定律C．电荷守恒定律D．牛顿第二定律2．下列关于波的说法正确的是A．介质中质点的振动方向一定与波的传播方向垂直B．当波浪冲击力的频率接近船的固有频率时，可能使航行的轮船发生共振而倾覆C．利用波的衍射可测定人造卫星位置的变化情况D．变化的电场一定产生变化的磁场，形成电磁场，发出电磁波3．如图，两长直导线Р和Q垂直于纸面固定放置，两者中垂线上的a、b两点关于O点对称。
在导线Р和Q 中通有大小相等、方向相反且垂直于纸面的电流Ⅰ时，a点的磁感应强度大小为B0。
则b点的磁感应强度A．大小为2B0，方向与a点相反B．大小为2B0，方向与a点相同C．大小为B0，方向与a点相反D．大小为B0，方向与a点相同4．一列简谐横波沿x轴负方向传播，波长为a，周期为T。
t=0时刻的波形图如图甲所示，a、b、c、d是波传播方向上的四个质点。
图乙为某质点的振动图像。
下列说.法正确的是A．t=0时刻，质点a的速度比质点b的速度大B．t=0时刻，质点c的加速度比质点d的加速度小C．图乙可以表示质点b的振动图像D．图乙可以表示质点d的振动图像5．华为Mate60pro智能手机实现了超可靠玄武架构、全焦段超清影像、卫星通话等独特功能，深受国内外人民喜爱。
其说明书的部分参数内容如下表所示，关于该手机，下列说法正确的是A．给手机充电时，手机的电池将其它形式的能量转化为电能B．放电时电池可输出的最大电荷量为1.8×104CC．正常待机状态时的平均电流约为70mAD．手机的电池没电后，用11V的电压给手机充电，充满电需要2小时6．如图，电源的电动势为E，内阻为r，R0为定值电阻且R0=r，电表均为理想电表。
2024届全国物理高二上期末综合测试试题含解析
B.若是增大交变电压U，则α粒子的最大动能Ek会变大
C.若改变交流电压的周期，仍可用此装置加速氘核
D.若只增大交变电压U，则α粒子在回旋加速器中运行的时间会变短
8、如图所示，电表均为理想电表，两个相同灯泡 电阻均为R，且R大于电源内阻r。将滑动变阻器滑片向下滑动，电压表V1、V2、V3示数变化量的绝对值分别为ΔU1、ΔU2、ΔU3，电流表A示数变化量的绝对值为ΔI，则()
。
由牛顿第二定律得：
解得：
因B、R相同
故选C。
2、C
【解析】A：根据左手定则，可以知道金属棒中的电流方向由 指向 ，故A项错误
B：金属棒 所受安培力的方向垂直于 和磁场方向水平向右，与 平面不垂直，故B项错误
C：对金属棒受力分析如图：
则 ，得 ，故C选项是正确的
D：由受力分析可以知道， ，得 ，故D项错误
【详解】根据洛伦兹力提供向心力做匀速圆周运动，则有半径公式 与nqU= mv2，所以α粒子第n次被加速前后的轨道半径之比为 ，故A正确；根据qvB=m ，得 ．则α粒子最大动能Ek= mv2= ，与加速电压无关，故B错误，根据 可知，α粒子与氘核在磁场中运动的周期相同，若改变交流电压的周期，所以不能用此装置加速氘核，故C错误；若只增大交变电压U，则α粒子在回旋加速器中加速次数会减小，导致运行时间变短，故D正确；故选AD
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、一个质子（ ）和个 粒子（ ）沿垂直于磁感线方向从同一点射入一匀强磁场中，在磁场中速度分别为v1、v2，运动时间分别为t1、t2.若它们在磁场中运动轨迹是重合的，如图所示，下列正确的是（ ）
2024届江苏省扬州市高二物理第一学期期末经典试题含解析
4、C
【解析】AB．在计算细线中张力大小时，采用分离法，对B小球进行受力分析，受力示意图如图1，由于B小球处于静止状态，根据平衡条件可得
故AB错误；
CD．在求杆对A的摩擦力和支持力时，采用整体法，对整体进行受力分析，受力示意图如图2，由于AB小球整体处于静止状态，根据平衡条件可得：
热风时输入功率
冷风时输入功率
小风扇额定电压
正常工作时小风扇输出功率
A.吹冷风时触片 与触点 、 接触
B.变压器原副线圈的匝数比
C.可由表格中数据计算出小风扇的内阻为
D.若把电热丝截去一小段后再接入电路，电吹风吹热风时的功率将变小，吹冷风时的功率不变
9、如图所示，直线是一簇未标明方向的由点电荷产生的电场线，曲线是某一带电粒子通过电场区域时的运动轨迹，A、B是轨迹上两点。若带电粒子运动中只受静电力作用，根据此图可以作出的判断是（ ）
故选BCD。
8、AB
【解析】A．当电吹风机送出来的是冷风时，电路中只有电动机自己工作，触片P与触点b、c接触。故A正确；
B．根据变压器的原线圈、副线圈的匝数与电压的关系
故B正确；
C．小风扇消耗的功率转化为机械功率和线圈上的热功率，因未说明小风扇的效率，所以不能计算小风扇的内阻。60Ω是风扇消耗的电能全部转化为内能时的电阻。故C错误；
C.因为A点的电场线比B点密集，A点的场强比B点大，所以带电粒子在A点的加速度大于B点的加速度，选项C正确；
D.加速度方向与受力方向一致，因而也可判断带电粒子在A、B两点的加速度方向，选项D正确。
故选BCD。
10、CD
【解析】滑片P向左移动一段距离后电阻变大，故电路的电流减小，电流表读数变小，灯泡L变暗；路端电压变大，故电压表读数变大；滑动变阻器两端电压变大，根据Q=CU可知，电容器C上的电荷量增大，选项CD正确，AB错误.
教科版物理高二上学期期末试题与参考答案
教科版物理高二上学期期末模拟试题(答案在后面)一、单项选择题（本大题有7小题，每小题4分，共28分）1、下列关于物理量的说法正确的是：A、速度和加速度是矢量，既有大小又有方向，它们的运算遵循平行四边形法则。
B、功率是标量，只有大小没有方向，它的计算公式是P = Fv，其中F是力，v是速度。
C、能量是标量，能量守恒定律表明能量既不会凭空产生也不会凭空消失。
D、动量是标量，动量的计算公式是p = mv，其中m是质量，v是速度。
2、一个物体从静止开始沿直线加速运动，下列说法正确的是：A、物体的速度随时间均匀增加，加速度恒定。
B、物体的速度随时间均匀减少，加速度恒定。
C、物体的速度随时间均匀增加，加速度随时间增加。
D、物体的速度随时间均匀减少，加速度随时间减少。
3、一个质点沿直线运动，其位移随时间的变化关系为(s(t)=4t2−2t+1)（单位：米），其中(t)的单位为秒。
则该质点在(t=2)秒时的速度为：A. 8 m/sB. 10 m/sC. 12 m/sD. 14 m/s4、两个相同的金属球分别带有等量异种电荷，当它们相距一定距离时，相互之间存在吸引力。
若将两球接触后再放回原位置，则两球之间的相互作用力将是：A. 吸引力且大小不变B. 吸引力但大小改变C. 排斥力D. 没有力的作用5、下列关于机械波的说法中，正确的是：A、机械波在传播过程中，质点的振动方向总是与波的传播方向相同。
B、机械波的传播速度与介质的密度有关，而与波的频率无关。
C、机械波的传播过程中，波源的振动形式不变，但质点的振动形式会发生变化。
D、机械波在传播过程中，能量逐渐减弱，但质点的振动幅度不变。
6、关于单摆的周期公式，下列说法正确的是：A、单摆的周期与摆长成正比。
B、单摆的周期与摆球质量成正比。
C、单摆的周期与摆球半径成正比。
D、单摆的周期与摆角大小有关。
7、一个物体做匀加速直线运动，已知初速度为(v0=2)米/秒，加速度为(a=3)米/秒²，在(t=4)秒时的速度(v)是多少？A. 10 米/秒B. 12 米/秒C. 14 米/秒D. 16 米/秒二、多项选择题（本大题有3小题，每小题6分，共18分）1、下列关于电磁感应现象的说法中，正确的是（）A、闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中会产生感应电流。
人教版高二上学期物理期末检测试卷【答案+解析】
人教版高二上学期物理期末检测试卷本试卷分第Ⅰ卷和第Ⅱ卷两部分，共100分，考试时间90分钟。
学校：___________姓名：___________班级：___________考号：___________分卷I一、单选题(共10小题,每小题3分,共30分)1.如图所示，空间中存在水平向左的匀强电场．在电场中将一带电液滴从b点由静止释放，液滴沿直线由b运动到d，且直线bd方向与竖直方向成45°角，下列判断正确的是()A．液滴带正电荷B．液滴的电势能减小C．液滴的重力势能和电势能之和不变D．液滴的电势能和动能之和不变2.如图所示，长直导线MN通以图示方向竖直向上的电流I，现有一小段通电导线ab，如图放置，则ab受磁场力的方向是()A．竖直向上B．竖直向下C．垂直纸面向外D．垂直纸面向里3.如图，M、N和P是以MN为直径的半圆弧上的三点，O点为半圆弧的圆心，∠MOP＝60°.电荷量相等、电性相反的两个点电荷分别置于M、N两点，这时O点电场强度的大小为E1；若将N点处的点电荷移至P点，则O点的场强大小变为E2.E1与E2之比为()A． 1∶2B． 2∶1C． 2∶D． 4∶4.下列说法中正确的是（）A．电场强度处处相等的区域内，电势也一定处处相等B．电场强度为零的点，电势不一定为零C．电流在磁场中某点不受磁场力作用，则该点的磁感应强度一定为零D．由B=可知，B与F成正比，与IL成反比5.如图所示，把一个质量为m、电荷量为＋q的小球放在垂直纸面向外的匀强磁场中，磁场的磁感应强度为B，让小球沿着竖直墙壁由静止下滑，已知小球与墙壁之间的动摩擦因数为μ.在小球下滑的过程中，下列说法正确的是()A．小球所受的力有3个B．尽管小球受到洛伦兹力作用，但洛伦兹力不变C．小球下滑的最大速度为D．小球下滑时先加速后减速6.如图所示，在阴极射线管正上方平行放一通有强电流的长直导线，则阴极射线将（）A．向纸内偏转B．向纸外偏转C．向下偏转D．向上偏转7.如图所示，真空中有直角坐标系xOy，在x轴上固定着关于O点对称的等量异号点电荷＋Q和－Q，C是y轴上的一个点，D是x轴上的一个点，DE连线垂直于x轴．将一个点电荷＋q从O移动到D，电场力对它做功为W1，将这个点电荷从C移动到E，电场力对它做功为W2.下列判断正确的是()A．两次移动电荷电场力都做正功，并且W1＝W2B．两次移动电荷电场力都做正功，并且W1＞W2C．两次移动电荷电场力都做负功，并且W1＝W2D．两次移动电荷电场力都做负功，并且W1＞W28.如图所示，边长为L的正方形区域ACDE内，有磁感应强度大小为B、方向垂直纸面向外的匀强磁场．质量为m、电荷量为q的带电粒子从AE边中点M垂直AE边射入磁场，从DE边中点N射出，下列说法正确的是()A．粒子做圆周运动的半径为LB．粒子做圆周运动的半径为LC．粒子射入磁场时的速率为D．粒子在磁场中运动的时间为9.如图所示，虚线是一个圆，一小磁针位于圆心，且与圆在同一竖直平面内，现使一个带负电小球在竖直平面内沿圆周高速旋转，则()A．小磁针的N极向纸面里转B．小磁针的N极向纸面外转C．小磁针在纸面内向左摆动D．小磁针在纸面内向右摆动10.如图所示L1灯与L2灯的电阻相同，当滑动变阻器R的滑片P向上滑动时，两灯亮度变化情况是( )A． L1灯变亮，L2灯变亮B． L1灯变暗，L2灯变亮C． L1灯变暗，L2灯变暗D． L1灯变亮，L2灯变暗二、多选题(共4小题,每小题4.0分,共16分)11.（多选）如图1所示，一个带正电的物块m，由静止开始从斜面上A点下滑，滑到水平面BC上的D点停下来．已知物块与斜面及水平面间的动摩擦因数相同，且不计物块经过B处时的机械能损失，现在ABC所在空间加竖直向下的匀强电场，如图2，第二次让物块m从A点由静止开始下滑，结果物块在水平面上的D′点停下．后又撤去电场，在ABC所在空间加水平向里的匀强磁场，如图3，再次让物块从A点由静止开始下滑，结果物块沿斜面滑下并在水平面上的D″点停下来．则下列说法中正确的是（）A．D′点一定在D点左侧B．D′点一定与D点重合C．D″点一定在D点右侧D．D″点一定与D点重合12.(多选)如图所示，绝缘金属球壳的空腔内有一带电小球，现在球壳左侧放一带电小球A，下列说法正确的是()A．A球对球壳内的电场不影响B．由于静电屏蔽，球壳内没有电场C．球壳内外表面均没有电荷D．由于球壳接地，空腔内的电场对外部也没有影响13.(多选)如图所示，一质量为m，带电量为＋q的带电粒子(不计重力)，以速度v0垂直于电场方向进入电场，关于该带电粒子的运动，下列说法正确的是()A．粒子在初速度方向做匀加速运动，平行于电场方向做匀加速运动，因而合运动是匀加速直线运动B．粒子在初速度方向做匀速运动，平行于电场方向做匀加速运动，其合运动的轨迹是一条抛物线C．分析该运动，可以用运动分解的方法，分别分析两个方向的运动规律，然后再确定合运动情况D．分析该运动，有时也可用动能定理确定其某时刻速度的大小14.(多选)如图所示，电量和质量都相同的带正电粒子以不同的初速度通过A、B两板间的加速电场后飞出，不计重力的作用，则()A．它们通过加速电场所需的时间相等B．它们通过加速电场过程中动能的增量相等C．它们通过加速电场过程中速度的增量相等D．它们通过加速电场过程中电势能的减少量相等分卷II二、实验题(共2小题,共15分)15.（1）在一次实验时某同学用游标卡尺测量（如图所示），示数为cm.在一次实验时某同学用螺旋测微器测量（如图），示数为mm.（2）某电阻额定电压为3 V（阻值大约为10 Ω）。
湖北省武汉市2023-2024学年高二上学期期末考试物理试题(含答案)
湖北省武汉市2023-2024学年高二上学期期末考试物理试题姓名：__________ 班级：__________考号：__________一项符合题目要求；第8~11题有多项符合题目要求。
全部选对的得4分，选对但不全的得2分，有选错的得0分。
1．有一个LC接收电路，原来接收较低频率的电磁波，现在要想接收较高频率的电磁波，下列调节正确的是（）A．增加电源电压B．使用调频的调制方式C．把可动电容器的动片适当旋出一些D．在线圈中插入铁芯2．2020年爆发了新冠肺炎，该病毒传播能力非常强，因此研究新冠肺炎病毒株的实验室必须是全程都在高度无接触物理防护性条件下操作。
武汉病毒研究所是我国防护等级最高的P4实验室，在该实验室中有一种污水流量计，其原理可以简化为如右图所示模型：废液内含有大量正、负离子，从直径为d的圆柱形容器右侧流入，左侧流出。
流量值Q等于单位时间通过横截面的液体的体积。
空间有垂直纸面向里的磁感应强度为B的匀强磁场，下列说法正确的是（）A．带电粒子所受洛伦兹力方向是水平向左B．正、负粒子所受洛伦兹力方向是相同的C．污水流量计也可以用于测量不带电的液体的流速D．只需要测量MN两点电压就能够推算废液的流量3．某远距离高压输电线路中，升压、降压变压器均视为理想变压器，输电线的电阻一定，输送功率一定。
若其他情况不变，输送电压升高到原来的n倍，则下列说法正确的是（）A．输送电流变为原来的n倍B．输电线上的电压损失变为原来的n倍C．输电线上的功率损失变为原来的D．用户得到的功率变为原来的4．如图所示导体电路放置在水平面内，处于竖直向下、范围足够大的匀强磁场中，平行光滑且足够长的金属导轨上放置导体棒MN，水平导体棒与导轨垂直且电接触良好，t＝0时刻单刀双掷开关S拨到1位置，电源给电容C充电，t1时刻又将S拨到2位置，电容C通过MN连接的回路放电，以下关于电容器充放电电流i c、电容器两极电压U c、棒MN的速度v及棒MN两端电压U MN随时间t变化图象正确的是（）A．B．C．D．5．正电子是电子的反粒子，与电子质量相同、带等量正电荷。
广东省广州市2023-2024学年高二上学期期末考试物理试题(含答案)
广东省广州市2023-2024学年高二上学期期末考试物理试题姓名：__________ 班级：__________考号：__________项正确．1．物理学是一门以实验为基础的学科，许多物理定律就是在大量实验的基础上归纳总结出来的．下面四个实验装置，描述正确的是（）A．安培利用装置①测出了元电荷e的数值B．库仑利用装置②总结出了点电荷间的相互作用规律C．法拉第利用装置③发现了电流的磁效应D．奥斯特利用装置④发现了电磁感应现象2．关于电和磁的情景中，下列说法正确的是（）图（a）图（b）图（c）图（d）A．图（a）是工厂静电除尘装置的示意图，A、B两端接直流高压电源后，则金属丝与管壁间的电场可视为匀强电场B．图（b）是研究电磁感应的实验，若开关一直接通，小螺线管A插入大螺线管B 中不动，则滑动变阻器阻值匀速滑动时无感应电流，加速滑动时有感应电流C．图（c）是微波炉，利用微波加热食物，微波是一种电磁波，具有可以连续变化的能量D．图（c）是手机无线充电的原理，若将交流电接入送电线圈中，可以对手机进行充电3．电子显微镜是冷冻电镜中的关键部分，在电子显微镜中电子枪发射电子束，通过电场构成的电子透镜使其会聚或发散．电子透镜的电场分布如图所示，虚线为等势线．一电子仅在电场力作用下由a运动到d，运动轨迹如图实线所示，b、c是轨迹上的2个点，则下列说法正确的是（）A．b处的电场强度与c处的电场强度相同B．电子运动过程中，加速度大小保持不变C．电子运动过程中，动能先增大后减少D．电子运动过程中，电势能先增大后减小4．2023年10月3日晚在第十九届杭州亚运会跳水女子10米跳台决赛中，中国选手全红婵在最后一轮还落后于对手的情况下，凭借最后一跳的“水花消失术”，以总分438.20的成绩，完美“逆袭”，斩获金牌．在该赛事的某次比赛中，全程可以简化为如图所示，全红蝉从最高点到入水前的运动过程记为I，入水后到最低点的运动过程记为II，速度减为零时并未到达池底，不计空气阻力，下列说法正确的是（）A．过程I中，她的动量改变量大子重力的冲量B．过程I中，她的动量改变量等于零C．过程II中，她的动量改变量等于合外力的冲量D．过程II中，她的动量改变量等于水的作用力的冲量5．有一家用电褽斗，其内部电路结构如图所示，改变内部连线方式可以使电褽斗处于断开状态或获得低、中、高三个不同的温度挡，选项图中是它的四种不同的连接方式，其中能获得高挡温度的是（）A．B．C．D．6．扫地机器人是智能家用电器的一种，它利用自身携带的小型吸尘部件进行吸尘清扫，如图表所示为某款扫地机器人的铭牌标有的数据，则该扫地机器人（）A．额定工作电流为5000mAB．以额定电压工作时，每分钟消耗电能为2400JC．以额定电压工作时，电机的内阻为10ΩD．电池充满电后储存的总能量为5000J7．某同学设计了一个电容式风力传感器，如图所示，将电容器与静电计组成回路，可动电极在风力作用下向右移动，风力越大，移动距离越大（两电极始终不接触）．若极板上电荷量保持不变，P点为极板间的一点，下列说法正确的是（）A．风力越大，电容器电容越小B．风力越大，极板间电场强度仍保持不变C．风力越大，P点的电势仍保持不变D．风力越大，静电计指针张角越大二、多项选择题，本题共3小题，每小题6分，共18分．在每小题给出的四个选项中，有多项符合题目要求．全部选对的得6分，选对但不全的得3分，有选错或不答的得0分．8．我国特高压技术一路领先全球，即便美国也无法超越，特高压技术，指交流1000kV和直流±800kV电压等级的输电技术．该技术最大的特点是能够实现长途高效输电，被称为“电力系统高速铁路”．如图的高压输电线上使用“abcd正方形间隔棒”支撑导线L1、L2、L3、L4，目的是将导线间距固定为l，防止导线相碰，图为其截面图，abcd的几何中心为O，当四根导线通有等大同向电流时，不计地磁场的影响，则（）A．穿过abcd的磁通量为零B．穿过abcd的磁通量不为零C．O点的磁感应强度为零D．ad边中点处的磁感应强度不为零9．某节能路灯可通过光控开关自动随周围环境的亮度改变进行自动控制．其内部电路简化如图所示，电源电动势为E，内阻为r，R1为光敏电阻（光照强度增加时，其电阻值减小），R0为定值电阻，灯泡电阻不变．随着傍晚到来，光照逐渐减弱时，下列判断正确的是（）A．A灯、B灯都变亮B．电源的输出功率变大C．电源的效率变大D．R1中电流变化量等于R0中电流变化量10．空间存在平行纸面的匀强电场，但电场方向未知．现在纸面上建立直角坐标系xOy，用仪器沿Ox、Oy两个方向探测该静电场的各点电势，得到电势φ与横、纵坐标的函数关系如图所示．则关于该电场，下列说法正确的是（）A．电场强度的大小为300V/mB．电场强度的大小为500V/mC．电场强度的方向指向第三象限D．沿－y方向是电势降低最快的方向三、实验题：把答案填在答题卡对应横线上，本题共2题，共16分．11．某同学按图（a）电路进行电学实验时，闭合开关后发现小灯泡不亮．已知电源、开关完好，连线正确，他使用多用电表检测小灯泡、电流表是否有故障．图（a）图（b）（1）在开关闭合时，他用多用电表的电压挡测得1、2两点间的电压接近电源电动势，3、4两点间的电压为零，则说明小灯泡出现了(填“断路”或“短路”)故障．（2）他将电流表拆离电路，用多用电表的欧姆挡测量其电阻在选择“×10”倍率并欧姆调零后，测量时，发现指针偏角过大．①此过程中欧姆挡的黑表笔应接触电流表的接线柱(填“正”或“负”)．②为较准确地测量电流表的电阻，下面给出了可能的操作步骤，请选择正确步骤前面的字母并按合理的顺序填写在横线上：．A．将两表笔短接，调节欧姆调零旋钮，使指针指向欧姆挡右端的零刻线；B．将两表笔正确接触电流表的正、负接线柱，读出电阻数值；C．选择“×100”倍率；D．选择“×1”倍率；E．将选择开关旋至“OFF”挡并拔出两表笔．（3）他在（2）中按正确操作测量电流表的电阻时，欧姆档的刻度盘如图（b）所示，则电流表电阻为Ω，说明电流表没有故障．12．某同学要测量一节干电池的电动势和内阻，可供选择的器材有：电流表A（0~0.6A）、电压表V（0~3V）、滑动变阻器R1（(最大阻值30Ω）、滑动变阻器R2（最大阻值250Ω）、定值电阻R0为1.0Ω、开关、导线若干．图（a）图（b）图（c）（1）请根据图（a）中的电路图完成图（b）的实物连线．（2）为方便调节且能较准确地进行测量，滑动变阻器应选用（填“R1”或“R2”）．（3）为使电压表的示数变化更明显，请将上述器材的连线略加改动，在图（c）中方框画出改动后的实验电路图．（4）该同学利用（3）中改动后的正确电路进行实验，根据测出数据画出的U-I图线如图（d）所示，则此干电池的电动势E=V，内阻r=Ω．（结果均保留到小数点后两位）图（d）四、计算题：本题共3题，共38分，按题目要求在答题卡的指定区域内作答，超出答题框的不给分．解答题应写出必要的文字说明、方程式和重要步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位．13．2023年3月12日，在短道速滑世锦赛男子5000米接力决赛中，中国队以7分04秒的成绩获得冠军。
高二物理上学期期末测试( 含详细答案 )
高二（上）期末物理试卷一、单项选择题（本题共10小题，每小题3分，共30分，每小题选项中只有一个符合题意）1．自然界中各种运动形式之间存在着必然的相互联系，其中寻找电和热以及电和磁等现象相互联系的过程中很多物理学家做出了大量的贡献，下列说法不正确的是（）A．欧姆发现了欧姆定律，说明了热现象和电现象之间存在联系B．安培提出了分子电流假说，揭示了磁铁磁性的起源C．焦耳发现了电流的热效应，定量得出了电能和热能之间的转换关系D．奥斯特发现了电流的磁效应，揭示了电现象和磁现象之间的联系2．关于静电场的电场强度和电势，下列说法正确的是（）A．电场强度的方向处处与等电势面垂直B．电场强度为零的地方，电势也为零C．随着电场强度的大小逐渐减小，电势也逐渐降低D．匀强电场中电势处处相同3．关于磁感应强度B，正确的说法是（）A．根据定义式B=FIL，磁场中某点的磁感应强度B与F成正比，与IL成反比B．根据定义式B=FIL，B的方向与F的方向相同C．小磁针在磁场中静止时N极所指的方向为该点的磁场方向D．沿磁感线方向，磁感应强度B越来越小4．一根容易形变的弹性导线，两端固定．导线中通有电流，方向如图中箭头所示．当没有磁场时，导线呈直线状态：当分别加上方向竖直向上、水平向右或垂直于纸面向外的匀强磁场时，描述导线状态的四个图示中正确的是（）5．竖直放置的一对平行金属板的左极板上用绝缘线悬挂了一个带正电的小球，将平行金属板按如图所示的电路图连接．绝缘线与左极板的夹角为θ．当滑动变阻器R的滑片在a位置时，电流表的读数为I1，夹角为θ1；当滑片在b位置时，电流表的读数为I2，夹角为θ2，则（）A．θ1＜θ2，I1＜I2B．θ1＞θ2，I1＞I2C．θ1＜θ2，I1=I2D．θ1＞θ2，I1=I26．如图所示的电路中，电源的电动势和内阻分别为E和r，当闭合开关S，向左移动滑动变阻器的滑片时，下列说法正确的是（）A．电流表的示数变大，电压表的示数变大B．电流表的示数变大，电压表的示数变小C．电流表的示数变小，电压表的示数变小D．电流表的示数变小，电压表的示数变大7．在图所示电路中，电池均相同，当电键S分别置于a、b两处时，导线MM′与NN′，之间的安培力的大小为fa、fb，判断这两段导线（）A．相互吸引，fa＞fbB．相互排斥，fa＞fbC．相互吸引，fa＜fbD．相互排斥，fa＜fb8．有三束粒子，分别是质子（p），氚核（3H）和α粒子，如果它们以相同的速1度沿垂直于磁场方向射入匀强磁场，（磁场方向垂直于纸面向里）则在下面四图中，哪个图正确地表示出这三束粒子的运动轨迹？（）9．如图所示，一段长方体形导电材料，左右两端面的边长都为a和b，内有带电量为q的某种自由运动电荷．导电材料置于方向垂直于其前表面向里的匀强磁场中，内部磁感应强度大小为B．当通以从左到右的稳恒电流I时，测得导电材料上、下表面之间的电压为U，且上表面的电势比下表面的低．由此可得该导电材料单位体积内自由运动电荷数及自由运动电荷的正负分别为（）10．如图所示，在平行线．MN、PQ之间存在竖直向上的匀强电场和垂直纸面的磁场（未画出），磁场的磁感应强度从左到右逐渐增大．一带电微粒进入该区域时，由于受到空气阻力作用，恰好能沿水平直线OO’通过该区域．带电微粒所受的重力忽略不计，运动过程带电量不变．下列判断正确的是（）A．微粒从左向右运动，磁场方向向里B．微粒从左向右运动，磁场方向向外C．微粒从右向左运动，磁场方向向里D．微粒从右向左运动，磁场方向向外二、双项选择题（本题共5小题，每小题4分，共20分，每小题只有两个选项正确，全选对的得4分，选对但不全的得2分，有选错或不答的得0分．）11．如图为静电除尘机理的示意图，尘埃在电场中通过某种机制带电，在电场力的作用下向集尘极迁移并沉积，以达到除尘目的，下列表述正确的是（）A．到达集尘极的尘埃带负电荷B．电场方向由放电极指向集尘极C．带电尘埃所受电场力的方向与电场方向相同D．同一位置带电荷量越多的尘埃所受电场力越大12．如图，MN是磁感应强度为B的匀强磁场的边界，一带电微粒在纸面内从O 点垂直于MN以速度v0射入磁场，最后落在C点，不计微粒的重力作用，则（）A．落在C时速度vC方向垂直于MNB．落在C时速度vC大于v0C．增大v0，微粒将落在A点D．减少v0，微粒在磁场中运动的时间不变13．回旋加速器是加速带电粒子的装置，其原理如图所示，它由两个铜质D1、D2形盒构成，其间留有空隙，下列说法正确的是（）A．离子由加速器的中心附近进入加速器并从电场中获得能量B．只增大空隙间的距离可使离子射出时的动能增加C．离子在运动过程中速度越快，走过半圆的时间越短D．只增大金属盒的半径可使离子射出时的动能增加14．如图所示的天平可用来测定磁感强度．天平右臂下面挂有一个矩形线圈，宽为L，共N匝，线圈的下部悬在匀强磁场中，磁场方向垂直纸面．当线圈中通有电流I（方向顺时针）时，在天平左、右两边加上质量各为m1、m2的砝码，天平平衡．当电流反向（大小不变）时，右边再加上质量为m的砝码后，天平重新平衡，由此可知（）A．磁感强度的方向垂直纸面向里，大小为(m1−m2)g/NILB．磁感强度的方向垂直纸面向里，大小为mg/NILC．磁感强度的方向垂直纸面向外，大小为(m1−m2)g/NILD．磁感强度的方向垂直纸面向外，大小为mg/2NIL15．如图所示，在匀强磁场中附加另一匀强磁场，附加磁场位于图中阴影区域，附加磁场区域的对称轴OO′与SS′垂直．a、b、c三个质子先后从S点沿垂直于磁场的方向射入磁场，它们的速度大小相等，b的速度方向与SS′垂直，a、c 的速度方向与b的速度方向间的夹角分别为α、β，且α＞β．三个质子经过附加磁场区域后能到达同一点S′，则下列说法中正确的有（）A．三个质子从S运动到S′的时间相等B．三个质子在附加磁场以外区域运动时，运动轨迹的圆心均在OO′轴上C．若撤去附加磁场，a到达SS′连线上的位置距S点最近D．附加磁场方向与原磁场方向相同三、实验题（本题共2小题，每小题9分，共18分．）16．（1）用螺旋测微器测量一根电阻丝的直径，测量结果如图1，其读数为_____ mm，用游标为50分度的卡尺测量一工件的直径，如图2所示，其直径示数为__________mm；（2）①在用多用电表粗测电阻时，某兴趣小组首先选用“×10”欧姆挡，其阻值如图3（甲）中指针所示，为了减小读数误差，多用电表的选择开关应换用_____ 欧姆挡；②按正确的操作程序再一次用多用电表测量该待测电阻的阻值时，其阻值如图3（乙）中指针所示，则Rx阻值的读数是_______Ω．17．用电阻箱、多用电表、开关和导线测一节干电池的电动势和内阻．（1）将图a的实物连接成可完成实验的电路；（2）完成以下步骤的相关内容：（i）将多用电表的选择开关旋转至__________（选填“Ω×1”、“直流电压2.5V”、“直流电流100mA”）（ii）调节电阻箱，示数如图b所示，读得电阻值R1=________Ω（iii）合上开关，从多用表上读得数值为x1（iv）重复（ii）、（iii），收集多组R和x的数据…（3）某同学根据自己设计的实验以及收集到的数据，作出了如图c所示的R-1/x 图线，并且已知图线的斜率大小为1.45，由此可知，干电池的电动势E=_____V；图线纵轴截距的绝对值代表__________的阻值之和。
