机械结构实验模态分析
机械结构的模态特性分析与优化
机械结构的模态特性分析与优化引言：机械结构是指由零部件组成的具有一定功能，能够进行力学工作的系统。
在机械结构设计中，模态特性的分析和优化是非常重要的一环。
本文将从模态分析的基本原理开始介绍，然后探讨模态优化的方法和工具，最后结合实例，阐述模态特性分析与优化在机械结构设计中的应用。
一、模态分析的原理和方法1.模态特性的定义模态特性是指结构在自由振动过程中的固有频率、振型和阻尼比等参数。
了解结构的模态特性对于预测结构的动力响应、减振设计和流固耦合等问题具有重要意义。
2.模态分析的基本原理模态分析的基本原理是通过求解结构的自由振动方程和固有值问题，得到结构的固有频率和振型。
常用的方法有有限元法、模态实验法和解析法等。
3.模态分析的方法有限元法是目前最常用的模态分析方法。
通过将结构离散化为单元，建立起包含了结构多自由度的系统方程，然后利用求解该方程得到结构的固有频率和振型。
二、模态优化的方法和工具1.模态优化的概念模态优化是指通过优化设计参数，使结构的某一或多个模态特性达到设计要求或最优化。
2.模态优化的目标模态优化的目标通常包括增加结构的固有频率、改进结构的振型和降低结构的振动响应等。
通过优化设计参数，可以显著改善结构的模态特性，提高结构的工作性能。
3.模态优化的方法基于有限元模型的优化方法是一种常用的模态优化方法。
通过建立结构的有限元模型，将优化问题转化为一个多目标或单目标优化问题，并利用优化算法搜索出最优解。
三、模态特性分析与优化的应用1.汽车底盘的模态分析与优化随着汽车工业的发展，汽车底盘的结构优化变得越来越重要。
通过模态分析，可以评估底盘的固有频率和振型，发现结构中的共振问题并做出相应的优化措施。
比如，在底盘悬架系统中，通过改变悬架系统的几何形状和材料，可以提高底盘的固有频率，降低共振现象的发生。
2.机械加工设备的模态分析与优化在机械加工设备的设计中，模态分析和优化是提高设备工作精度和稳定性的关键。

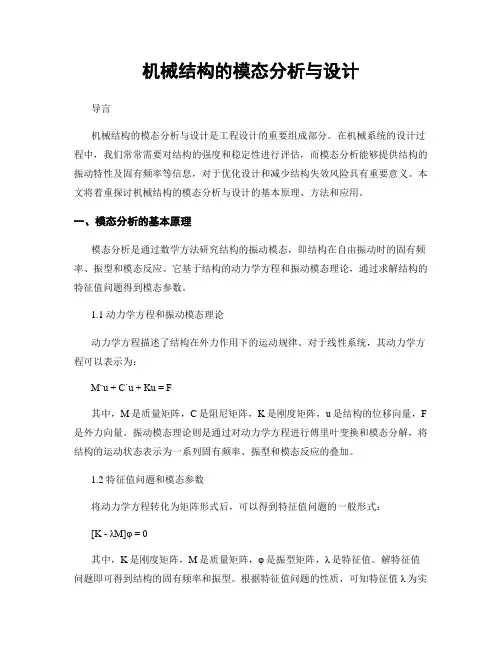

机械结构的模态分析与设计
机械结构的模态分析与设计导言机械结构的模态分析与设计是工程设计的重要组成部分。
在机械系统的设计过程中，我们常常需要对结构的强度和稳定性进行评估，而模态分析能够提供结构的振动特性及固有频率等信息，对于优化设计和减少结构失效风险具有重要意义。
本文将着重探讨机械结构的模态分析与设计的基本原理、方法和应用。
一、模态分析的基本原理模态分析是通过数学方法研究结构的振动模态，即结构在自由振动时的固有频率、振型和模态反应。
它基于结构的动力学方程和振动模态理论，通过求解结构的特征值问题得到模态参数。
1.1 动力学方程和振动模态理论动力学方程描述了结构在外力作用下的运动规律。
对于线性系统，其动力学方程可以表示为：M¨u + C˙u + Ku = F其中，M是质量矩阵，C是阻尼矩阵，K是刚度矩阵，u是结构的位移向量，F 是外力向量。
振动模态理论则是通过对动力学方程进行傅里叶变换和模态分解，将结构的运动状态表示为一系列固有频率、振型和模态反应的叠加。
1.2 特征值问题和模态参数将动力学方程转化为矩阵形式后，可以得到特征值问题的一般形式：[K - λM]φ = 0其中，K是刚度矩阵，M是质量矩阵，φ是振型矩阵，λ是特征值。
解特征值问题即可得到结构的固有频率和振型。
根据特征值问题的性质，可知特征值λ为实数或共轭复数，实数对应固有频率，而共轭复数对应阻尼振动。
振型矩阵φ则表示结构在该特征值下的振动形态。
二、模态分析的方法模态分析有多种不同的方法，主要包括基于数学解析的解析法和基于数值计算的数值法。
本节将介绍常用的几种数值法。
2.1 有限元法有限元法是一种常用的数值计算方法，它将结构离散化为有限个小元素，并通过求解元素的位移、变形和应力来获得整体结构的振动特性。
有限元法在模态分析中的具体步骤包括建立有限元模型、求解特征值问题和分析模态参数。
2.2 边界元法边界元法是另一种常用的数值计算方法，它将结构的振动问题转化为边界上的边界积分方程。
机械结构实验模态分析实验报告书
开课实验室：汽车结构实验室2010年月日
学院
姓名
成绩
课程
名称
机械结构实验模态分析
实验项目
名称
机械结构实验模态分析
指导教师
教师评语
教师签名：
年月日
机械结构实验模态分析实验报告
一、实验目的和意义
模态分析技术是近年来在国内外得到迅速发展的一门新兴科学技术，广泛应用于航空、航天、机械制造、建筑、汽车等许多领域，在识别系统的动力学参数、动态优化设计、设备故障诊断等许多方面发挥了日益重要的作用。
5、求取系统多测点加权传递函数幅频特性并产生频率阻尼识别文件。
6、识别系统的频率阻尼产生频率阻尼数据文件。
7、识别系统振型，产生振型数据文件。
8、可以显示打印系统的频率阻尼表及振型表。
9、模态的动画显示观察各阶振型的特点，复模态和实模态的区别。
10、灵敏度分析
在进行框架模态分析中应注意以下问题：
1、结构测量点的选择及布置：模态分析布点的基本原则是结构的重要部分密布，次要部分稀疏，为了使活动振型的显示更直观，整个测点的连线构成的图形要保持测试系统的基本几何特点。
三、实验模态分析的基本原理
对于一个机构系统，其动态特性可用系统的固有频率、阻尼和振型来描述，与模态质量和模态刚度一起通称为机械系统的模态参数。模态参数既可以用有限元的方法对结构进行简化得到，也可以通过激振实验对采集的振动数据进行处理识别得到。通过实验数据求取模态参数的方法就是实验模态分析。只要保证测试仪器的精度、实验条件和数据分析处理的精度就能获得高质量的模态参数。
2、SSDAS-1系统由各测点识别出系统的模态参数的步骤。
3、动画显示。
4、灵敏度分析及含义。
机械结构模态分析与优化设计
机械结构模态分析与优化设计机械结构的模态分析与优化设计是一项重要的工程任务，它在设计过程中起到了至关重要的作用。
机械结构的模态分析可以帮助工程师了解结构的固有振动特性，进而优化结构的设计以满足工程需求。
本文将从模态分析的基本原理、方法和优化设计等方面进行探讨。
首先，我们来了解模态分析的基本概念。
模态分析是利用结构的固有振动模态来研究结构的振动特性的一种方法。
在模态分析中，我们需要求解结构的固有频率、振型和模态质量等参数。
这些参数可以帮助工程师了解结构的强度和刚度等性能，并对结构进行优化设计。
模态分析的方法有很多种，包括有限元法、边界元法、模态超振法等。
其中，有限元法广泛应用于机械结构的模态分析。
有限元法将结构分割成有限个小单元，通过求解节点上的位移来得到结构的模态参数。
这种方法简单易行，且能够模拟复杂结构的振动特性，因此被广泛应用于工程实践中。
在模态分析中，优化设计是一个不可或缺的环节。
优化设计的目标是利用模态分析的结果，通过调整结构的形状、材料和参数等来实现结构的性能优化。
例如，对于受力较大的区域，可以增加材料的厚度或改变结构的形状，以提高结构的刚度和强度。
通过优化设计，可以使结构在满足工程要求的前提下，具备更好的振动特性，提高结构的可靠性和工作效率。
模态分析与优化设计在很多领域中得到了广泛应用，例如航空航天、汽车工程、机械制造等。
以航空航天领域为例，飞机结构的模态分析和优化设计是确保其安全运行和性能优化的关键环节。
通过模态分析，可以确定飞机结构的固有频率，以避免其受到外界激励频率的共振。
同时，优化设计可以降低飞机的重量和空气阻力，提高飞机的飞行效率和运载能力。
然而，模态分析和优化设计也面临一些挑战和问题。
首先，模态分析需要考虑结构的非线性和随机性等因素，这对模态分析的准确性和可靠性提出了要求。
其次，优化设计需要在满足多个约束条件下，寻找全局最优解，这是一个复杂的数学问题。
对于大型结构和复杂系统，优化设计的求解时间会很长，而且难以找到全局最优解。
机械工程中的模态分析方法
机械工程中的模态分析方法在机械工程领域，模态分析是一种重要的工具，用于研究和评估机械系统或结构的动力特性。
通过模态分析，工程师可以了解结构的固有振动频率、振型及其相关参数，从而对系统进行设计、改进和优化。
一、模态分析的基本原理模态分析基于结构的自由振动特性。
当结构受到外界激励或内部失稳因素影响时，会出现自由振动。
模态分析通过对这种振动进行精确测量和分析，得到结构的模态参数。
在模态分析中，最关键的一步是确定结构的固有频率和相应的振型。
固有频率是结构在自由振动时所表现出的振动频率，它与结构的刚度密切相关。
振型则描述了结构在不同固有频率下的变形形态，是结构动态响应的关键指标。
二、模态分析的常用方法1.加速度法加速度法是最常用的模态分析方法之一。
它基于物体的加速度与力的关系，通过测量结构上的加速度响应来推导出结构的模态参数。
具体操作中，可以通过加速度传感器将结构上的振动信号采集下来，再使用信号处理算法对信号进行分析。
2.激励-响应法激励-响应法是另一种常见的模态分析方法。
该方法将结构受到的激励信号与结构的振动响应进行对比，从而得到结构的模态参数。
激励信号可以是一个冲击物、一次瞬态激励或周期性激励。
3.频率域方法频率域方法是一种基于结构在频域内的特性进行模态分析的方法。
它以傅里叶变换为基础，将结构的时域信号转化为频域信号，进而得到结构的固有频率和振型。
频率域方法具有计算效率高、信号处理简易等优点。
4.有限元法有限元法是一种数值方法，常用于模态分析中的结构模态分析。
该方法将结构分解为多个小单元，利用有限元理论和方法对结构进行数值模拟。
通过进行有限元分析和计算，可以得到结构的固有频率和振型。
三、模态分析的应用领域模态分析在机械工程领域中具有广泛的应用。
它可以帮助工程师了解和评估结构的动力特性，发现结构的固有频率、共振点和脆弱部位，从而进行系统的设计和优化。
模态分析在航空航天领域中有着重要的应用。
通过对飞机、火箭等结构进行模态分析，可以评估其动态特性和共振情况，保证飞行安全性和运行可靠性。
机械结构的模态分析与参数优化
机械结构的模态分析与参数优化引言：机械结构是工程系统中的关键组成部分，其性能和稳定性直接影响整个系统的工作效果。
在机械设计和制造中，模态分析与参数优化是一种重要的技术手段，可以帮助工程师评估结构的动态特性，改善结构的可靠性和效率。
本文将探讨机械结构模态分析的意义，并介绍常见的参数优化方法。
1. 模态分析的意义模态分析是通过对机械结构的固有振动模式进行分析，评估结构的稳定性、自然频率以及与外部激励的耦合响应等动态性能。
其意义主要体现在以下几个方面：（1）设计验证：通过模态分析，可以验证设计方案是否满足工程要求，避免在实际应用中出现振动、共振等问题。
（2）结构优化：模态分析可以揭示结构的关键部位和失效模式，有利于对结构进行优化设计，提高其性能和使用寿命。
（3）故障诊断：模态分析可以帮助判断机械结构的故障原因，为故障诊断提供依据，指导维修和保养工作。
2. 模态分析的方法模态分析方法主要包括有限元法（FEA）、模态测试和解析法等。
其中，有限元法是最常用的方法之一，它通过建立结构的数学模型，将结构划分成有限个小单元，并在每个单元上施加适当的边界条件和激励条件，求解结构的固有频率和振型等信息。
解析法则是通过结构的几何形状、物理特性和边界条件，利用数学公式或计算模型推导出结构的频率和振型。
模态测试则是通过实验手段，直接测量机械结构的振动数据，然后通过信号处理和频谱分析等技术手段，得到结构的固有频率和振型信息。
3. 参数优化方法在进行模态分析后，根据分析结果进行参数优化是提高结构性能的关键环节。
常见的参数优化方法包括结构参数的改进、材料选型的优化、增加或减少结构质量等。
（1）结构参数改进：在分析过程中，可以调整结构的尺寸、形状或连接方式等参数，以减小结构的质量、刚度或阻尼等影响因素，提高结构的自然频率和稳定性。
（2）材料选型优化：通过选择适宜的材料，可以改善结构的强度和刚度，提高结构的耐久性和可靠性。
常见的材料优化方法包括改变材料的材质、厚度、密度等参数。
机械结构的模态分析研究报告
机械结构的模态分析研究报告研究报告：机械结构的模态分析摘要：本研究报告旨在对机械结构的模态分析进行深入研究。
通过理论分析和数值模拟，我们探讨了机械结构的固有频率、振型和模态参数等关键特性，并对其在工程实践中的应用进行了讨论。
研究结果表明，模态分析是一种有效的工具，可用于评估机械结构的动力响应和设计优化。
1. 引言机械结构的模态分析是研究结构固有振动特性的重要方法。
通过模态分析，可以确定结构的固有频率、振型和模态参数等关键特性。
这些特性对于评估结构的动力响应、预测共振现象以及进行结构优化具有重要意义。
2. 模态分析方法2.1 线性模态分析线性模态分析是最常用的模态分析方法之一。
它基于结构的线性动力学理论，通过求解结构的特征方程和特征值问题，得到结构的固有频率和振型。
线性模态分析适用于结构的小振幅、线性动力响应情况。
2.2 非线性模态分析与线性模态分析相比，非线性模态分析考虑了结构的非线性特性。
它可以更准确地描述结构在大振幅、非线性工况下的动力响应。
非线性模态分析方法包括有限元法、模态坐标法等。
3. 模态分析应用3.1 结构优化设计通过模态分析，可以评估不同结构参数对固有频率和振型的影响。
这为结构的优化设计提供了依据。
通过调整结构参数，可以使结构的固有频率与外部激励频率相分离，避免共振现象的发生。
3.2 动力响应预测模态分析可以提供结构的振动模态参数，如阻尼比、模态质量等。
这些参数对于预测结构在外部激励下的动力响应具有重要意义。
通过模态分析，可以确定结构的主要振动模态，进而预测结构在不同工况下的振动响应。
4. 数值模拟与实验验证为了验证模态分析的准确性和可靠性，通常需要进行数值模拟和实验验证。
数值模拟可以通过有限元方法等手段，对结构进行模态分析，并与实验结果进行对比。
实验验证可以通过振动台试验、模态测试等方式，直接测量结构的固有频率和振型。
5. 结论本研究报告对机械结构的模态分析进行了深入研究。
通过模态分析，可以评估结构的固有频率、振型和模态参数等关键特性，并在工程实践中应用于结构优化设计和动力响应预测。
机械结构模态分析与动态特性研究
机械结构模态分析与动态特性研究机械结构是现代工程中广泛应用的一类装置，其正确的模态分析和动态特性研究对于保证结构的稳定性和安全性至关重要。
本文将探讨机械结构模态分析的基本原理和方法，并阐述动态特性研究在机械结构设计和优化中的应用。
一、模态分析的基本原理模态分析是指通过计算机仿真以及实验手段，确定机械结构的固有振动频率和振型的过程。
它基于结构的质量、刚度、几何形状和边界条件等因素，利用结构动力学原理，求解结构的特征方程，进而得到结构的振动模态。
通过模态分析，可以了解结构的固有频率，识别结构的关键振动模态，从而进行结构优化设计和性能改进。
二、模态分析的方法模态分析的方法主要包括数值方法和实验方法。
其中，数值方法主要应用有有限元分析和模型准确的模态分析。
有限元分析是一种基于离散化的数学建模方法，通过将连续结构离散成有限数量的单元，再将这些单元通过节点连接，建立一个代表结构振动行为的数值模型。
然后通过求解结构的特征值和重要振型，得到结构的模态参数。
模态参数包括固有频率、振型、振幅等。
实验方法主要包括模态测试和频率响应函数测试。
模态测试是指通过传感器测量结构在激励下的振动响应，再通过信号处理和分析，确定结构的固有频率和振型。
频率响应函数测试是通过加在结构上的外力及测得振动响应，建立结构的输入输出关系，利用频域分析方法，获取结构的频率响应函数，进而得到结构的模态参数。
三、动态特性研究的应用动态特性研究在机械结构设计和优化中有着广泛的应用。
首先，通过模态分析可以得到结构的固有频率和振型，从而对结构的工作频域进行合理划分，避免共振发生，提高结构的稳定性和可靠性。
其次，模态分析还能够提供结构的振动模态，根据这些关键振动模态，可以识别结构的薄弱部位，发现可能的疲劳裂纹，从而避免结构因振动导致的破损和失效。
此外，通过模态分析还可以优化结构的设计，改进结构的刚度分布，减小结构的质量和噪声振动，提高结构的工作效益。
四、结论机械结构模态分析和动态特性研究是保证结构稳定性和安全性的重要手段。
