CAD绘图教程(包括天正建筑)第八章 建筑平面图绘制
制作人:魏旭
一,建立轴线
1,设置当前层设为轴线层 2,用LINE命令画一根横线,一根竖线 ,用LINE命令画一根横线,一根竖线 3,用OFFSET命令建立轴网 ,用OFFSET命令建立轴网 4,用LTSCALE命令改变点划线的线型比 ,用LTSCALE命令改变点划线的线型比 例因子
二,画双墙线
1,执行ML命令画双线墙 ,执行ML命令画双线墙 ① ML 回车 ② J 回车 ③ Z 回车 ④ S 回车 ⑤ 240 回车 ⑥ 根据轴线画双线
三,墙线修剪
用MLEDIT命令修剪墙线 MLEDIT命令修剪墙线 如果MLEDIT命令修剪不了,先放在一边 如果MLEDIT命令修剪不了,先放在一边 修剪完后,用EXPLODE命令分解双线, 修剪完后,用EXPLODE命令分解双线, 再用TRIM命令修剪,双墙线一旦被分解 再用TRIM命令修剪,双墙线一旦被分解 就不能用MLEDIT命令修剪了. 就不能用MLEDIT命令修剪了.
�
பைடு நூலகம்
四,开门窗洞口
1,偏移轴线到指定位置 2,偏移复制轴线成洞口宽度 3,用TRIM命令修剪,形成洞口 ,用TRIM命令修剪,形成洞口
五,插入门窗
1,设置当前图层为门窗层 2,用绘制类的命令画门,窗 3,用BLOCK命令制作成图块 ,用BLOCK命令制作成图块 4,用INSERT命令把门窗插入到指定位置 ,用INSERT命令把门窗插入到指定位置
建筑CAD 第八章建筑工程图的绘制
二、建筑立面图的绘制
图纸绘制过程：
绘图环境设置 墙体轮廓绘制 细部绘制 设置图层 坡屋顶绘制 文字说明/标注 绘制轴线 立面门窗绘制
图框绘制
图纸输出
三、建筑剖面图的绘制
图纸绘制过程：
绘图环境设置 剖面墙体绘制 细部绘制 设置图层 剖面屋顶绘制 文字说明/标注 绘制轴线 剖面门窗绘制
图框绘制
图纸输出

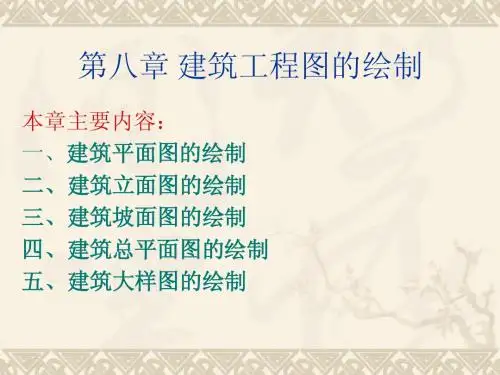

第八章 建筑工程图的绘制
本章主要内容： 一、建筑平面图的绘制 二、建筑立面图的绘制 三、建筑坡面图的绘制 四、建筑总平面图的绘制 五、建筑大样图的绘制
一、建筑平面图的绘制
图纸绘制过程：
绘图环境设置 墙体绘制 楼梯绘制 设置图层 柱体绘制 家具布置 绘制轴线 门窗绘制 文字说明/标注
图框绘制
图纸输出
四、建筑剖面图的绘制
图纸绘制过程：
绘图环境设置
建筑外墙轮廓绘制
设置图层
坡屋顶平面绘制
室外地形绘制
室外平面配景绘制
细部绘制
文字说明/标注
图框绘制
图纸输出
五、建筑大样图的绘制
图纸绘制过程：
绘图环境设置 檐部构件绘制 细部绘制 设置图层 构件填充 文字说明/标注 绘制轴线 其他构件绘制
图框绘制ቤተ መጻሕፍቲ ባይዱ
图纸输出
使用AutoCAD绘制建筑平面图的步骤(精)
使用 AutoCAD 绘制建筑平面图的步骤
(供参考
1. 首先设置基本绘图环境;
◇设置单位:(mm ,按 1:1的比例绘制
◇设置必要的图层(轴线、墙、门窗、踏步、文字、尺寸标注等及合适的线型注意:虚线或点划线如果不能正确显示,需要设置合适的线型比例
◇设置绘图界限(使用 Limits 命令。
2. 绘制轴线;
轴线的线型通常用点划线,绘制时多用 Offset 命令进行偏移复制
3. 绘制墙线;
墙体的常见绘制方法有如下两种:
◇第一种方法:利用轴线进行偏移来获得墙线,然后修改偏移后直线的图层为“墙” ,随后进行必要的修整编辑
◇第二种方法:使用多线(Mline 命令绘制
4. 绘制门窗;
◇对于较简单的平面图可以直接逐个绘制门窗
◇对于较复杂的平面图建议把门窗编辑为“块” ,然后插入
5. 绘制楼梯等其他图形;
6. 编辑文字及表格; 图名、比例、说明等
7. 进行尺寸标注;
8. 设置打印输出。
CAD建筑平面图绘图步骤
CAD建筑平面图绘图步骤一、设置绘图单位选择［格式]——［单位] ：精度由0。
000改为0;单位：毫米。
二、设置绘图界限（既选择打印纸大小)选择[格式］——［绘图界限］：如设A3：左下角为:0，0 右上角为：420,297.（横向,纵向为：297,420）设A4:左下角为：0，0 右上角为:297，210。
（横向，纵向为：210,297)三、设置绘图参数设置：对象捕捉、对象追踪、正交等开关.此步骤灵活运用.四、设置图层选择[格式]——[图层] ：注意： 1、图框标题栏中的粗线和细线用W控制粗细,因此在粗实线图层绘图时W为02、当用点画线或虚线等绘图时看不清楚，应修改线型比例，［格式］——［线型]修改全局比例，该比例对整幅图线型比例负责，如果对个别线型不满意，选中该线型点击右键选特性修改线型比例。
五、绘制图框标题栏在图框标题栏图层1：1绘制图框标题栏。
（以上步骤可作为制作绘图模板用.)六、确定图框标题栏放大的倍数为满足1：1绘图,应根据合理布图确定图纸放大的倍数。
此步骤很重要，该倍数决定文字的高度和尺寸标注样式中的全局比例的大小。
七、绘图(1)、选择轴线层--—----绘制轴线.（2)、定义多线样式。
（3）、分别选择墙线层和门窗层-—————--—绘制墙线和窗线。
（4）、选择家具层(图块层)--———--—用插入块方式布置家具。
八、文字注释工程图一般可用两种字体：长仿宋或工程字选择［格式］-—[文字样式]点击“新建”长仿宋:样式名：“长仿宋"，设置字体名称为；T仿宋GB-2312，文字高度为图框标题栏中最近两条线距离的2/3取整数,注意图框标题栏已经放大。
宽度比例为0.7.工程字:样式名：工程字；字体：gbenor.shx & gbcbig。
shx; 勾选使用大字体，其他默认；注意:单行文字命令可在斜线上写文字，在其他电脑上打开图时出现问号，选中字体右键修改字体。
九、尺寸标注1、设置标注样式1）长度标注：选择［格式］——［标注样式]点击“新建"名称为:长度标注.主要修改：箭头选项选建筑标记,文字选项选ISO标准，调整选项全局比例为图框标题栏放大的倍数,主单位选项精度为0，测量单位比例只有在一张图纸上画不同比例的图时分别设定。
AutoCAD建筑图纸设计教程绘制建筑总平面图
总结词
使用模型空间和布局空间的切换
详细描述
在AutoCAD中，可以通过模型空间和布局空间的切换 来调整图形比例。在模型空间中绘制图形，然后在布局 空间中设置视图比例和图框比例。
如何设置图层属性？
实际案例的实践操作
本教程通过实际案例的实践操 作，帮助用户更好地掌握建筑 总平面图的绘制方法和技巧， 提高解决实际问题的能力。
Autocad建筑图纸设计的未来发展
智能化辅助设计
随着人工智能技术的发展，未来Autocad建筑图纸设计将 更加智能化，能够自动识别设计需求并给出最优设计方案 ，提高设计效率。
总结词
利用正交模式
详细描述
在正交模式下，可以方便地绘制水平或垂直的直线，只需 输入直线的起点和终点即可。
如何调整图形的比例？
总结词
设置缩放比例因子
详细描述
在绘制图形时，可以通过设置缩放比例因子来调整图形 的大小。例如，输入"SC"命令后选择要缩放的图形，再 输入缩放比例即可。
总结词
使用布局视图
详细描述
选择需要导出的图纸范围，点击“确定”按钮， 将图纸导出为PDF格式。
在打印对话框中，选择打印机为PDF格式，设置 打印参数。
以上是绘制建筑总平面图的基本步骤，通过这些 步骤可以完成一个简单的建筑总平面图设计。在 实际应用中，还需要根据具体需求和规范进行更 加详细和专业的设计。
05
常见问题及解决方案
总结词
创建新图层
详细描述
在AutoCAD中，可以创建多个图层，并为每个图层设置 不同的属性，如线型、线宽、颜色等。创建新图层的方法 是使用"LA"命令，在弹出的对话框中添加新图层并设置 其属性。
《AutoCAD建筑制图实例教程》第8章_建筑平面图实例
下一页
上一页
返回主页
10
修改后的墙体如图所示：
上一页
下一页
返回主页
可 顺体 以 序时修 改 ，，改 变 如应“ 单 果注丁 击 修意” 多 改选字 线 结择相 的 果多交 顺 异线的 序 常的墙 。，
11
8.3.2绘制柱子
1．运用矩形命令绘制柱子轮廓线； 2．将柱子图案填充； 3．尺寸相同的柱子可以用复制命令来完
“370”墙体绘制结果
“180”墙体绘制结果
“60”墙体绘制结
“370-1”墙体绘制结果
果
下一页 上一页 返回主页
9
修改墙体：关闭“轴线”层。单击下拉菜单栏中的【修改】|
【对象】|【多线】命令，弹出【多线编辑工具】对话框，如图 所示。多线编辑可以将十字接头、丁字接头、角接头等修正为 如图所示的形式 。
下一页
上一页
返回主页
4
4．显示全部作图区域 5．修改标题栏中的文本 6．修改图层 7．设置线型比例 8．设置文字样式和标注样式 9．完成设置并保存文件
注意：
虽然在开始绘图前，已经对图形单位、界 限、图层等设置 过了，但是在绘图过程中，仍然可以对它们进行重新设置，以 避免在绘图时因设置不合理而影响绘图。
上一页
返回主页
5
8.2 绘制轴线
返回主页
其 纵用
他 轴直
的 ，线设
轴 再命置
线 用令当
， 结 果 如 图 所 示
。
偏 移 复 制 命 令 复 制
绘 制 第 一 条 横 轴 及
前 层 为 “ 轴 线 ” 层 ，
6
8.3 绘制墙体及柱子
8.3.1绘制墙体
1．锁定“轴线”层，选择“墙体”层为当前层。 2．设置多线样式。
第8章TArch绘制建筑平面图(天正建筑基础讲解知识分享
教学具体步骤及内容轴网柱子→两点轴标(LDZB)本命令对始末轴线间的一组平行轴线(直线轴网与圆弧轴网的进深)或者径向轴线(圆弧轴线的圆心角)进行轴号和尺寸标注。
单击【两点轴标】菜单命令后，首先显示无模式对话框如图所示：[起始轴号]希望起始轴号不是默认值1或者A时，在此处输入自定义的起始轴号，可以使用字母和数字组合轴号。
[共用轴号]勾选后表示起始轴号由所选择的已有轴号后继数字或字母决定。
[单侧标注]表示在当前选择一侧的开间(进深)标注轴号和尺寸。
[双侧标注]表示在两侧的开间(进深)均标注轴号和尺寸。
提示在命令行点取要标注的始末轴线，以下标注直线轴网，在单侧标注的情况下，选择轴线的哪一侧就标在哪一侧。
3、圆弧轴网的绘制与标注圆弧轴网由一组同心弧线和不过圆心的径向直线组成，常组合其他轴网，端径向轴线由两轴网共用，由命令【绘制轴网】中的“圆弧轴网”标签执行。
绘制如下表格的圆弧轴网：名称从圆心至外进深5000，2400，4000开间40，30说明：开间是角度，进深一定要注意是从圆心至外录入。
圆弧轴网的标注圆弧轴网的标注与直线轴网相近，特别注意开间圆心边不标轴号，只标开间尺寸。
教学总结：本次课完成的对天正基础进行了讲解，特别是天正绘图前的基本设置，以及与AutoCAD的联系与区别理解。
并完成的了轴网的绘制、标注、编辑；柱子的绘制、填充、编辑；轴线生墙，剪力墙绘制、轴线生墙等知识。
作业布置：1、复习本次课的相应内容。
2、预习绘制与编辑墙线的各种方法，门与窗的绘制方法。
上机作业：精品课程项目六-1；教学具体步骤及内容教学总结：本次课完成的对天正建筑的墙体各种绘制方法以及墙体的编辑等各种工具，还讲了门窗的各种操作方法与技巧。
这部份与第一次的轴网、柱是建筑平面施工图最重要的主成部份，它们的完标志着平面图完成了50%，所以同学们要加强练习。
理解各种操作技巧。
作业布置：1、复习本次课的相应内容。
2、预习房间与屋顶，楼梯与其它他。
建筑CAD绘图-平面图详细讲解绘制.ppt课件
图层 直接绘制，再通过选择“修改|对象|多线”，按墙线的要求对多线进行
编 辑。现仅介绍用拷贝命令来绘制墙线的方法。
编辑版pppt
41
子任务二 绘制建筑平面图
2.绘制墙体
编辑版pppt
25
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号
（1）绘制轴线网－横向轴线的绘制 继续使用拷贝命令，将轴线B向上连续拷贝5100、7500、15000、
18600、2100、4200，分别得到轴线C、轴线D、轴线F、轴线G， 如图所示。
编辑版pppt
26
4.2 绘制建筑平面图
编辑版pppt
32
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号
（2）标注轴线编号－创建轴线编号图块 ①使用圆命令，在绘图区域画一个直径为800的圆。 ②定义图块属性。选择“绘图|块|定义属性”命令，弹出 “属性定
义”对话框，再按 “属性定义”对话框的有关项进行设置。
编辑版pppt
33
子任务二 绘制建筑平面图
定位轴线用细点画线绘制，其编号标注在轴线端部用细实线绘制的直 径为8mm圆圈内。横向编号用阿拉伯数字1、2、3等，从左至右编 写；竖向编号用大写拉丁字母A、B、C等，从下至上编写，大写拉丁 字母中的I、O、Z不能做轴线编号，以免与数字相混淆。
编辑版pppt
19
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号
寸线”选项组还可设置在标注尺寸时隐藏第一条尺寸线或者第二条尺寸线。 对“尺寸界线”的设置具体为：把“颜色”和“线宽”设为默认值，“超
建筑平面图CAD绘制.pdf
建筑平面图CAD绘制.pdf建筑平面图CAD绘制1.设置图层①打开“图层特性管理器”依次新建“轴线”、“墙体”、“柱”、“门窗”、“楼梯”、“阳台”、“厨卫”、“尺寸标注”、“文字”、“图框细线”、“图框粗线”、等图层。
②修改图层属性，给各图层选择不同颜色，将“轴线”图层线型改为“点划线”，将“墙体”和“图框粗线”图层的线宽改为粗实线，将“图框中粗实线”图层改为中粗实线。
然后点“确定”完成图层设置。
2.绘制图框。
【REC】、【O】、【夹点编辑】①转到“图框细线图层”，绘制一个矩形，矩形的一个角点坐标（0，0），另一个角点坐标为（42000,29700）。
所绘制的矩形轮廓如果和显示的栅格点范围相同，则按下“栅格”按钮关闭栅格点。
②执行偏移【O】命令将矩形向内偏移500，得到两层矩形。
③按下【正交】按钮打开正交状态，用鼠标点击内框的左上角的夹点，并水平向右拖动一段距离，同时在键盘上输入2000，然后按回车键；这时内外框之间的上下右间距都是500，左间距是2500.④选中内框矩形，将其转换到“图框粗线图层”，打开“线宽”按钮检查线宽。
3.绘制轴线。
【L】、【LTS】、【O】①转到“轴线图层”、打开“正交”按钮状态用直线绘制命令绘制一条长度为15000的水平线。
②执行“LTS”命令，将线型显示比例改为60，检查轴线是否为点划线。
③执行“偏移”命令按照图中标注的轴线间距偏移出其他水平轴线。
④再绘制一条合适的纵向轴线，只画出1-6号轴线。
4.绘制墙体双线。
【ML】①转到“墙体图层”，按下“正交”按钮打开正交状态，执行多线绘制命令，输入“J”，按回车键，输入“Z”，按回车键，将对正样式改为“无对正”。
再输入“S”，按回车键，将比例改为“240”。
②执行多线绘制命令，用多线绘制各段厚度为240的墙体，注意要看清楚墙角的交点。
③执行多线绘制命令，将比例改为“120”，绘制厚度为120的几段墙体，根据位置将多段的对正样式改为“B-下对正”或“Z-无对正”，其中有的位置需要偏移轴线作为辅助线定位墙体。
CAD高级绘图员 8绘制建筑施工图
第八单元绘制建筑施工图8.1 第1题建立新文件，完成以下操作。
1．设置绘图环境：建立合适的图限及栅格，创建如下图层。
●“轴线”：颜色设置为红色，轴线绘制在该层上。
●“标注”：颜色设置为蓝色，标注绘制在该层上。
●“实线”：颜色设置为黑色，框线绘制在该层上。
●其他图形均绘制在默认图层0上。
2．绘制图形：●根据试题注释的尺寸精确绘图，绘图方法和图形编辑方法不限。
●未明确线宽者，线宽为0。
图示中有未标注尺寸的地方，请按建筑有关规范自行定义尺寸。
3．标注：设置合适的标注样式，按图8-1所示在“标注”图层上标注图形。
完成后将图形存入考生自己的子目录，命名为ATcad8-1.dwg。
图8-1 绘制完成后的图形8.2 第2题建立新文件，完成以下操作。
1．设置绘图环境：建立合适的图限及栅格，创建如下图层。
●“轴线”：颜色设置为红色，轴线绘制在该层上。
●“标注”：颜色设置为蓝色，标注绘制在该层上。
●其余图形均绘制在默认图层0上。
2．绘制图形：●根据试题注释的尺寸精确绘图，绘图方法和图形编辑方法不限。
●未明确线宽者，线宽为0。
图示中有未标注尺寸的地方，请按建筑有关规范自行定义尺寸。
3．标注：设置合适的标注样式，按图8-2所示标注图形。
完成后将图形存入考生自己的子目录，命名为ATcad8-2.dwg。
图8-2 绘制完成后的图形8.3 第3题建立新文件，完成以下操作。
1．设置绘图环境：建立合适的图限及栅格。
2．绘制图形：●根据试题注释的尺寸精确绘图，绘图方法和图形编辑方法不限。
●未明确线宽者，线宽为0。
图示中有未标注尺寸的地方，请按建筑有关规范自行定义尺寸。
3．标注：设置合适的文字样式，按图8-3所示在图层0上注释图形。
完成后将图形存入考生自己的子目录，命名为ATcad8-3.dwg。
图8-3 绘制完成后的图形8.4 第4题建立新文件，完成以下操作。
1．设置绘图环境：建立合适的图限及栅格，创建如下图层。
●“轴线”：颜色设置为红色，轴线绘制在该层上。
建筑制图CAD绘制工程图平面图的绘制课件
确保图纸符合国家相关规定，如建筑制图 标准（GB/T 50104-2010）。
如指北针、比例尺等符号，确保图纸准确 无误。
图纸深度与完整性
根据工程需要，确保图纸达到相应深度， 内容完整。
图纸审查与修改
完成绘制后，进行自查和校对，确保无误 后提交。
05
CAD技术的发展趋势
01
02
03
智能化
参数化设计
常见问题及解决方法
线条不直或形状不标准
使用辅助线或调整线条宽度，确保精确度。
元素重叠或覆盖
利用图层管理或调整元素顺序，避免重叠。
比例尺把握不准
注意图纸上的比例尺，确保绘制内容与实际 相符。
文字标注不规范
统一字体、字号和颜色，确保图纸易读易懂。
遵守国家制图标准与规范
遵循国家制图标准
使用规范符号与标记
绘制办公楼平面图
总结词
办公楼平面图是展示办公楼内部布局和功能的图纸，包括办公室、会议室、休息区等设 施的位置和尺寸、人流的流向等。
详细描述
办公楼平面图的绘制需要考虑到人流的流向，合理安排各功能区的位置和尺寸。同时， 还需要考虑到办公室、会议室、休息区等设施的使用需求，合理设置其位置和尺寸。在 绘制过程中，需要遵循建筑制图规范，确保图纸的准确性和规范性。最后，需要进行标
设置绘图界限
设置图层和线型
根据建筑平面图的绘制需要，创建不 同的图层，并设置相应的线型、线宽 和颜色，以便于区分不同类型的图形 元素。
确定图纸的绘图界限，确保绘制的建 筑平面图在图纸范围内，避免出现超 出边界的情况。
绘制建筑平面图
01
02
03
绘制建筑轮廓线
根据设计图纸上的建筑平 面图，使用CAD软件中的 绘图工具绘制建筑的轮廓 线。
