万能板_洞洞板的使用焊接技巧(注意事项)

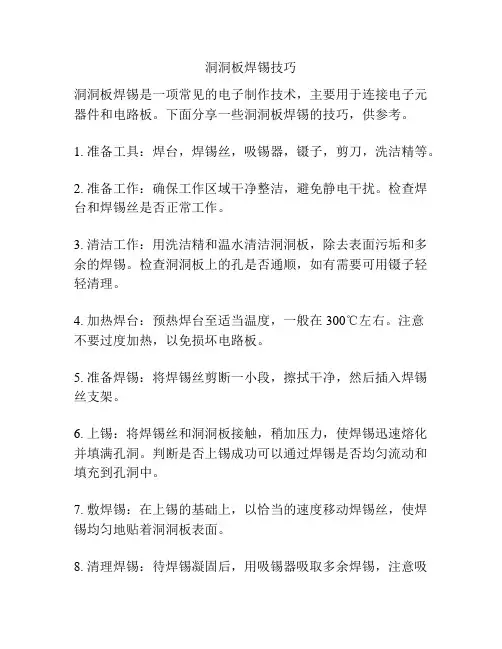

洞洞板焊锡技巧
洞洞板焊锡技巧
洞洞板焊锡是一项常见的电子制作技术，主要用于连接电子元器件和电路板。
下面分享一些洞洞板焊锡的技巧，供参考。
1. 准备工具：焊台，焊锡丝，吸锡器，镊子，剪刀，洗洁精等。
2. 准备工作：确保工作区域干净整洁，避免静电干扰。
检查焊台和焊锡丝是否正常工作。
3. 清洁工作：用洗洁精和温水清洁洞洞板，除去表面污垢和多余的焊锡。
检查洞洞板上的孔是否通顺，如有需要可用镊子轻轻清理。
4. 加热焊台：预热焊台至适当温度，一般在300℃左右。
注意
不要过度加热，以免损坏电路板。
5. 准备焊锡：将焊锡丝剪断一小段，擦拭干净，然后插入焊锡丝支架。
6. 上锡：将焊锡丝和洞洞板接触，稍加压力，使焊锡迅速熔化并填满孔洞。
判断是否上锡成功可以通过焊锡是否均匀流动和填充到孔洞中。
7. 敷焊锡：在上锡的基础上，以恰当的速度移动焊锡丝，使焊锡均匀地贴着洞洞板表面。
8. 清理焊锡：待焊锡凝固后，用吸锡器吸取多余焊锡，注意吸
锡器的角度和力度，以免损坏电路板。
9. 检查焊点：用放大镜检查焊点的质量，焊点应该均匀、亮泽且连接牢固。
如有需要，可以进行二次焊接或修复。
10. 清洁工作：用纯净酒精擦拭洞洞板，确保无焊锡渣或杂质残留。
以上是洞洞板焊锡的一些技巧，希望能对您有所帮助。
记得在操作时保持安全意识，遵循正确的操作步骤。

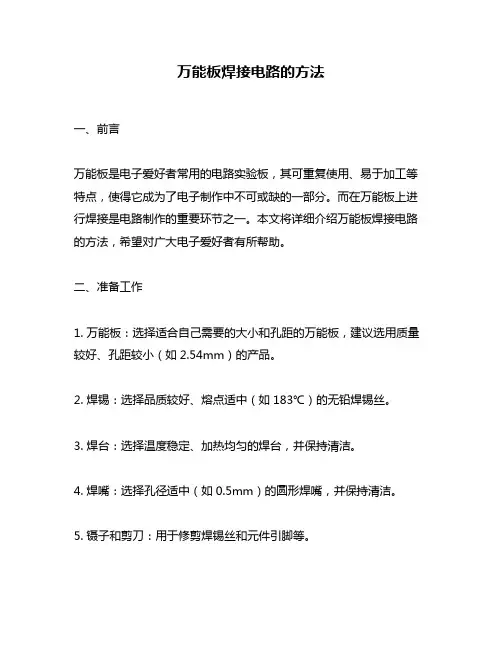

万能板焊接电路的方法
万能板焊接电路的方法一、前言万能板是电子爱好者常用的电路实验板，其可重复使用、易于加工等特点，使得它成为了电子制作中不可或缺的一部分。
而在万能板上进行焊接是电路制作的重要环节之一。
本文将详细介绍万能板焊接电路的方法，希望对广大电子爱好者有所帮助。
二、准备工作1. 万能板：选择适合自己需要的大小和孔距的万能板，建议选用质量较好、孔距较小（如2.54mm）的产品。
2. 焊锡：选择品质较好、熔点适中（如183℃）的无铅焊锡丝。
3. 焊台：选择温度稳定、加热均匀的焊台，并保持清洁。
4. 焊嘴：选择孔径适中（如0.5mm）的圆形焊嘴，并保持清洁。
5. 镊子和剪刀：用于修剪焊锡丝和元件引脚等。
6. 铜线或铜箔：用于连接不同区域或跨越空隙。
7. 元件：根据自己需要选择相应元件，并注意其引脚间距与万能板孔距的匹配。
三、焊接步骤1. 确定电路连接方式：在进行焊接前，应根据电路原理图或布局图，确定元件的安放位置和引脚的连接方式，并将其标记在万能板上。
2. 剪切焊锡丝：根据需要，使用剪刀将焊锡丝剪成合适长度，并注意保持其清洁。
3. 定位元件：将元件引脚插入相应孔洞中，并轻轻拨动以确保其牢固。
4. 烙铁加热：将烙铁加热至适宜温度（如250℃），并在加热过程中注意保持清洁。
5. 上锡：将烙铁头部轻轻触碰元件引脚和相应孔洞处，使其受到热量影响。
当焊锡开始融化时，在引脚和孔洞之间添加一小段焊锡丝，并保持一定压力，直到焊锡完全流动并覆盖了引脚和孔洞。
此时应立即移开烙铁，等待焊点冷却凝固。
6. 检查焊点：检查焊点的质量，应确保焊点光滑、圆润、均匀，并没有短路或虚焊等问题。
如有问题，应及时修正。
7. 连接元件：根据电路原理图或布局图，使用铜线或铜箔连接不同区域或跨越空隙，以完成电路连接。
8. 清理万能板：在焊接完成后，应及时清理万能板上的残留焊锡和垃圾等，以保持其清洁整洁。
四、注意事项1. 选择适合自己需要的万能板，并注意其孔距和质量。

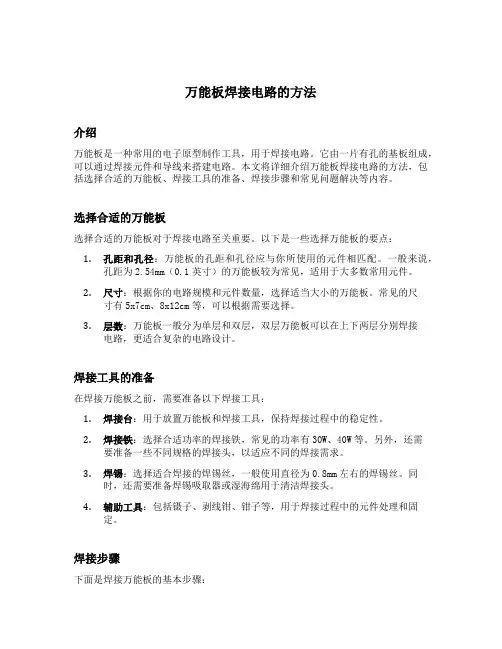

万能板焊接电路的方法
万能板焊接电路的方法介绍万能板是一种常用的电子原型制作工具，用于焊接电路。
它由一片有孔的基板组成，可以通过焊接元件和导线来搭建电路。
本文将详细介绍万能板焊接电路的方法，包括选择合适的万能板、焊接工具的准备、焊接步骤和常见问题解决等内容。
选择合适的万能板选择合适的万能板对于焊接电路至关重要。
以下是一些选择万能板的要点：1.孔距和孔径：万能板的孔距和孔径应与你所使用的元件相匹配。
一般来说，孔距为2.54mm（0.1英寸）的万能板较为常见，适用于大多数常用元件。
2.尺寸：根据你的电路规模和元件数量，选择适当大小的万能板。
常见的尺寸有5x7cm、8x12cm等，可以根据需要选择。
3.层数：万能板一般分为单层和双层，双层万能板可以在上下两层分别焊接电路，更适合复杂的电路设计。
焊接工具的准备在焊接万能板之前，需要准备以下焊接工具：1.焊接台：用于放置万能板和焊接工具，保持焊接过程中的稳定性。
2.焊接铁：选择合适功率的焊接铁，常见的功率有30W、40W等。
另外，还需要准备一些不同规格的焊接头，以适应不同的焊接需求。
3.焊锡：选择适合焊接的焊锡丝，一般使用直径为0.8mm左右的焊锡丝。
同时，还需要准备焊锡吸取器或湿海绵用于清洁焊接头。
4.辅助工具：包括镊子、剥线钳、钳子等，用于焊接过程中的元件处理和固定。
焊接步骤下面是焊接万能板的基本步骤：1.规划电路布局：在开始焊接之前，先规划好电路布局，确定元件的位置和连接方式。
可以使用铅笔或者标记笔在万能板上进行标记，以便于焊接时的参考。
2.焊接元件：按照电路布局的标记，依次焊接元件。
首先焊接较低的元件，再焊接较高的元件，以免影响后续焊接。
焊接时要保持稳定的手势和适度的焊接时间，确保焊点牢固。
3.焊接导线：使用导线连接各个元件，形成电路连接。
可以使用单股导线或者编织导线，根据需要选择合适的导线类型。
焊接导线时，要注意导线的长度和位置，避免导线交叉或者短路。
4.焊接电源和地线：连接电源和地线是焊接电路的最后一步。

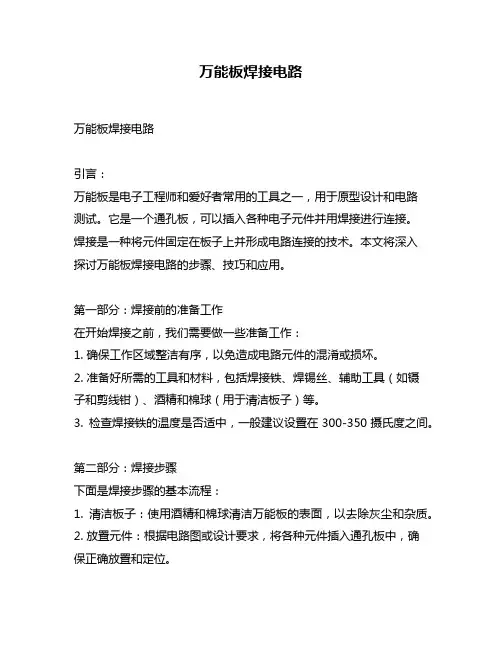

万能板焊接电路
万能板焊接电路万能板焊接电路引言：万能板是电子工程师和爱好者常用的工具之一，用于原型设计和电路测试。
它是一个通孔板，可以插入各种电子元件并用焊接进行连接。
焊接是一种将元件固定在板子上并形成电路连接的技术。
本文将深入探讨万能板焊接电路的步骤、技巧和应用。
第一部分：焊接前的准备工作在开始焊接之前，我们需要做一些准备工作：1. 确保工作区域整洁有序，以免造成电路元件的混淆或损坏。
2. 准备好所需的工具和材料，包括焊接铁、焊锡丝、辅助工具（如镊子和剪线钳）、酒精和棉球（用于清洁板子）等。
3. 检查焊接铁的温度是否适中，一般建议设置在300-350摄氏度之间。
第二部分：焊接步骤下面是焊接步骤的基本流程：1. 清洁板子：使用酒精和棉球清洁万能板的表面，以去除灰尘和杂质。
2. 放置元件：根据电路图或设计要求，将各种元件插入通孔板中，确保正确放置和定位。
3. 剪短引脚：对于较长的引脚，可以使用剪线钳将其剪短，以便焊接更容易进行，并降低电路元件之间的短路风险。
4. 粘焊锡：将焊接铁加热并接触到元件引脚和板子之间，然后将焊锡丝放在引脚和板子之间，以便焊锡能够涂覆到正确的位置。
注意不要使用过多的焊锡，以免造成短路或焊接不牢固。
5. 进行焊接：在引脚和板子之间加热焊锡，使其熔化并形成连接。
焊接时间应适中，过长可能会造成元件损坏。
6. 检查焊接质量：检查焊接点是否牢固、光滑和均匀。
如有需要，可以进行二次焊接或修正。
第三部分：焊接技巧和注意事项1. 控制温度和焊接时间：过高的温度和过长的焊接时间可能会损坏电子元件。
因此，要注意控制好焊接铁的温度和焊接时间。
2. 避免短路：当焊接两个相邻的引脚时，要小心避免焊接产生短路。
可以使用焊接膏或胶带隔离相邻引脚，以减少短路的风险。
3. 防静电：静电可能对电子元件造成伤害。
在焊接前，最好使用防静电手腕带，并将元件存放在防静电袋中。
4. 注意焊接顺序：在焊接复杂的电路时，最好从低零件密度的区域开始，逐渐增加焊接的密度。

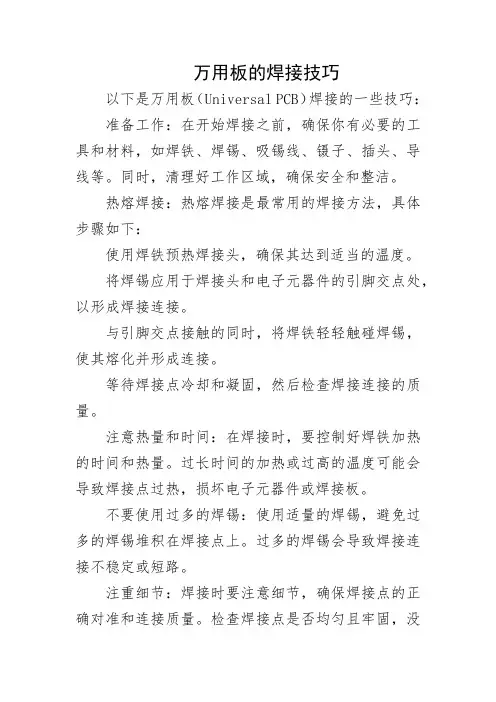

万用板的焊接技巧
万用板的焊接技巧
以下是万用板（Universal PCB）焊接的一些技巧：
准备工作：在开始焊接之前，确保你有必要的工具和材料，如焊铁、焊锡、吸锡线、镊子、插头、导线等。
同时，清理好工作区域，确保安全和整洁。
热熔焊接：热熔焊接是最常用的焊接方法，具体步骤如下：
使用焊铁预热焊接头，确保其达到适当的温度。
将焊锡应用于焊接头和电子元器件的引脚交点处，以形成焊接连接。
与引脚交点接触的同时，将焊铁轻轻触碰焊锡，使其熔化并形成连接。
等待焊接点冷却和凝固，然后检查焊接连接的质量。
注意热量和时间：在焊接时，要控制好焊铁加热的时间和热量。
过长时间的加热或过高的温度可能会导致焊接点过热，损坏电子元器件或焊接板。
不要使用过多的焊锡：使用适量的焊锡，避免过多的焊锡堆积在焊接点上。
过多的焊锡会导致焊接连接不稳定或短路。
注重细节：焊接时要注意细节，确保焊接点的正确对准和连接质量。
检查焊接点是否均匀且牢固，没
有冷焊或虚焊现象。
清理焊接点：焊接完成后，及时清理焊接点上的残留焊锡。
可以使用吸锡线吸走多余的焊锡，保持焊接点的整洁和可靠性。
注意安全：在焊接时要注意安全措施，包括戴上适当的护目镜和手套，确保焊铁的稳定放置，并避免烫伤或物品损坏。
怎样用万能板焊电路学习
怎样用万能板焊电路学习时间:2011-08-02 10:05来源: 作者:志成点击:次万用电路板是一种按照标准IC间距（ 2 .54mm）布满焊盘、可按自己的意愿插装元器件及连线的印制电路板，俗称洞洞板。
相比专业的PCB制版，洞洞板具有以下优势：使用门槛低，成本低廉，使用方便，扩展灵活。
比如在大学生电子设计竞赛中，作品通常需要在几天时间万用电路板是一种按照标准IC间距（2.54mm）布满焊盘、可按自己的意愿插装元器件及连线的印制电路板，俗称“洞洞板”。
相比专业的PCB制版，洞洞板具有以下优势：使用门槛低，成本低廉，使用方便，扩展灵活。
比如在大学生电子设计竞赛中，作品通常需要在几天时间内争分夺秒地完成，所以大多使用洞洞板。
洞洞板的选择目前市场上出售的洞洞板主要有两种，一种焊盘各自独立（图1，以下简称单孔板），另一种是多个焊盘连在一起（图2，以下简称连孔板），单孔板又分为单面板和双面板两种。
根据笔者的经验，单孔板较适合数字电路和单片机电路，连孔板则更适合模拟电路和分立电路。
因为数字电路和单片机电路以芯片为主，电路较规则；而模拟电路和分立电路往往较不规则，分立元件的引脚常常需要连接多根线，这时如果有多个焊盘连在一起就要方便一些。
当然这并不绝对，每个人的喜好不一样，选择自己用起来比较顺手的就OK了。
另外，读者需要区分两种不同材质的洞洞板：铜板和锡板。
铜板的焊盘是裸露的铜，呈现金黄色，平时应该用报纸包好保存以防止焊盘氧化，万一焊盘氧化了（焊盘失去光泽、不好上锡），可以用棉棒蘸酒精清洗或用橡皮擦拭。
焊盘表面镀了一层锡的是锡板，焊盘呈现银白色，锡板的基板材质要比铜板坚硬，不易变形。
他们的价格也有区别，以大小为100 cm2（10cmX10cm）的单面板为例：铜板价格3到4元，锡板7到8元，一般每平方厘米不超过8分钱。
图1 单孔板图2连孔板焊接前的准备在焊接洞洞板之前你需要准备足够的细导线（图3）用于走线。
细导线分为单股的和多股的（图4）：单股硬导线可将其弯折成固定形状，剥皮之后还可以当作跳线使用；多股细导线质地柔软，焊接后显得较为杂乱。
洞洞板焊接走线技巧
洞洞板焊接走线技巧《洞洞板焊接走线技巧》洞洞板（也称为通孔板）是一种常见的电子焊接基板，在电子制造和组装中广泛应用。
焊接走线是将电子元件与洞洞板上的电路连接起来的关键步骤。
本文将介绍一些洞洞板焊接走线的技巧，帮助读者更好地完成焊接工作。
首先，在进行焊接走线之前，需要准备好合适的工具。
常用的工具包括焊接台、焊锡丝、电烙铁和焊接通。
确保这些工具的质量良好，并定期进行保养和更换，以保证焊接质量。
在焊接之前，要仔细检查洞洞板上的电路布局和设计。
根据电路图，确定每个元件的位置和连接方式。
在走线之前，可以使用铅笔在洞洞板上进行标记，以指导焊接走线的顺序。
接下来，将需要焊接的元件插入洞洞板上的对应位置。
插入时要轻轻推动，确保元件引脚与洞洞板通孔相贴合。
插入完成后，使用电烙铁和焊锡丝进行焊接。
焊接时要注意以下几点：1. 温度控制：电烙铁的温度要适中，过高的温度会导致焊接不良或损坏元件。
通常情况下，电烙铁的温度应控制在300-350℃之间。
2. 焊锡使用：在焊接的过程中，要适量使用焊锡。
过多的焊锡会导致短路，而过少的焊锡则无法实现良好的连接。
同时，要保持焊锡与电烙铁的接触时间适中，以保证焊接质量和速度。
3. 焊接顺序：按照电路图上的连接顺序进行焊接走线。
一般来说，要先焊接较低的元件，再焊接较高的元件，依次进行。
这样可以避免焊接过程中被覆盖或干扰。
4. 焊接角度：在焊接走线时，将电烙铁与洞洞板呈45度角，将焊锡丝的一端放在电烙铁的另一端，从而将焊锡丝铺在洞洞板上的引脚上。
这样可以使焊锡丝更好地熔化和润湿引脚，提高焊接质量。
完成焊接走线后，要检查焊接质量。
可以使用化妆棉蘸取酒精擦拭焊接点，清除焊渣和污垢。
然后使用万用表等测试工具，检测焊接点的连接状态和电阻值。
如果有问题，及时修复和调整。
在进行洞洞板焊接走线时，要注意安全问题。
使用电烙铁时，要远离易燃材料和易导电的物品，确保周围环境安全。
在焊接完成后，要将焊接工具和材料归位，避免造成意外伤害。
洞洞板焊接标准
洞洞板焊接标准洞洞板是一种常用于建筑、桥梁、道路等工程中的钢板，其特点是表面有许多孔洞，可以起到减轻重量、增加透气性等作用。
在使用洞洞板时，需要进行焊接，以保证其稳定性和安全性。
本文将介绍洞洞板焊接的标准。
一、焊接前的准备工作在进行洞洞板的焊接前，需要进行一系列的准备工作。
首先，需要对洞洞板进行清洗，去除表面的油污和杂物，以保证焊接质量。
其次，需要对洞洞板进行切割和加工，以满足实际需要。
最后，需要对焊接设备进行检查和维护，确保其正常运行。
二、焊接材料的选择在进行洞洞板的焊接时，需要选择合适的焊接材料。
一般来说，可以选择焊条、焊丝等材料进行焊接。
在选择焊接材料时，需要考虑其强度、韧性、耐腐蚀性等因素，以保证焊接质量。
三、焊接的方法在进行洞洞板的焊接时，可以采用多种焊接方法，如手工电弧焊、气体保护焊、埋弧焊等。
在选择焊接方法时，需要考虑洞洞板的材质、厚度、孔洞大小等因素，以保证焊接质量。
四、焊接的标准在进行洞洞板的焊接时，需要遵循一定的标准。
首先，需要保证焊接的强度和韧性，以满足实际需要。
其次，需要保证焊接的外观质量，如焊缝的平整度、焊接处的无裂纹等。
最后，需要保证焊接的耐腐蚀性，以延长洞洞板的使用寿命。
五、焊接后的处理在进行洞洞板的焊接后，需要进行一系列的处理工作。
首先，需要对焊接处进行打磨和抛光，以保证其平整度和光滑度。
其次，需要对焊接处进行防腐处理，以保证其耐腐蚀性。
最后，需要对焊接处进行检查和测试，以确保其质量和安全性。
总之，洞洞板的焊接是一项重要的工作，需要遵循一定的标准和方法，以保证其质量和安全性。
在进行洞洞板的焊接时，需要进行充分的准备工作，选择合适的焊接材料和方法，遵循标准进行焊接，最后进行处理和检查。
只有这样，才能保证洞洞板的稳定性和安全性，为工程的顺利进行提供保障。
