调光玻璃
调光玻璃介绍
光致调光玻璃
光致变色玻璃是一种能随光照强弱而改变颜色的玻璃， 简称光色玻璃，在受光线照射时产生吸收而变暗，光 照停止后自动退色而复明。
变色眼镜作用原理：当含有卤化银和微量氧化铜的玻 璃受到太阳光或紫外线的照射时,其中的卤化银发生分 解,产生银原子( AgX==Ag+X).银原子能吸引可见光,当 银原子聚集到一定数量是,照射在玻璃上的光大部分被 吸收,原来无色透明的玻璃这时就会变成灰黑色.当把 变色后的玻璃放到暗处时,在氧化铜的催化作用下,银 原子和卤素原子又会结合成卤化银( Ag+X==AgX),因为 银离子不吸收可见光,于是,玻璃又会变成无色透明.
温度较低时，这些物质靠分子间的作用力在分子水平 上混合，达到均一相，此时材料透明；随着温度升高， 分子热运动加剧，当温度升高到某一特定值时，发生 相分离，形成无数个细微颗粒，对入射光造成强烈散 射，因为大部分光线被散射，故此时材料变成不透明 的白色。
图中的云胶是由水和聚合物在低温是形成的，当温度升高到 一定值时，云胶发生相分离，聚合物组分形成无数个尺寸和 入射光波长相当的颗粒，散射入射光。
电致调光玻璃
1.电致变色材料 电致变色效应是指在电场或电流作用下，材料对光的透射 率和反射率能够产生可逆变化的现象（氧化还原反应）， 具有电致变色效应的材料通常称之为电致变色材料。电致 变色材料主要有无机过渡金属氧化物（如WO3、NiO等）和 有机化合物（如紫精类化合物、聚 电致调光玻璃通常是由普通玻璃及沉积于玻璃上的数层薄膜 材料组成。器件结构从上到下如下图所示：
The end,thank you!
功能与应用
1. 隐私保护功能：智能调光玻璃的最大功用是隐私保护功 能，可以随时控制玻璃的透明不透明状态。 2. 投影功能：智能调光玻璃还是一款非常优秀的投影硬屏， 在光线适宜的环境下，投影效果非常出众。 3. 具备安全玻璃的一切优点，包括破裂后防止碎片飞溅的 安全性能，抗打击强度好，隔音，隔热，隔99%以上的紫 外线。 4.控制多样化∶人工开关、光控、声控、温控、遥控、远程 网路控制都可以。
调光玻璃工作原理
调光玻璃工作原理
调光玻璃是一种能够调节透明度的特殊玻璃材料，其工作原理基于电致变色效应。
调光玻璃由两层玻璃板之间夹有一层特殊的涂层，涂层中含有微小的粒子。
当施加电流时，调光玻璃的玻璃表面会形成一个均匀的电场。
电场的作用下，涂层中的粒子会发生移动并重新排列。
这种重新排列改变了粒子之间的相互距离，影响了光的透过与反射，从而改变了玻璃的透明度。
当施加高电压时，涂层中的粒子会紧密排列，导致光线在玻璃上发生全反射，从而使玻璃成为不透明状态。
当施加低电压或去掉电压时，涂层中的粒子会重新散开，光线可以透过玻璃，使其恢复透明状态。
调光玻璃的透明度可以通过调节施加的电压大小来控制。
此外，调光玻璃还可以根据需要进行自动调节，例如根据室内光照情况、外部环境等。
调光玻璃的工作原理可以应用于多种场合，如建筑立面、车窗、办公室隔断等，以提供更好的隐私保护、遮光控制和能源效率。
调光玻璃原理
调光玻璃原理
调光玻璃是一种可以调节透明度的特殊玻璃，它可以根据外界光线和温度的变化，自动调节玻璃的透明度，从而实现隐私保护、节能环保等功能。
那么，调光玻璃是如何实现这一功能的呢？接下来，我们将从调光玻璃的原理入手，来详细介绍它的工作原理。
调光玻璃的原理主要是利用电磁学和光学原理。
它的主要组成部分包括两层玻
璃之间夹有特殊的调光膜以及一层导电涂层。
当外界电压施加在导电涂层上时，涂层上的电场会改变调光膜的结构，从而改变玻璃的透明度。
当电压施加时，调光膜分子排列有序，玻璃透明度增加；当电压断开时，调光膜分子无序排列，玻璃透明度减小。
这种调光玻璃可以根据需要实现透明和不透明的转换，从而满足不同场合的使用需求。
此外，调光玻璃还可以根据外界光线和温度的变化，自动调节玻璃的透明度。
它内置了光线感应器和温度感应器，可以根据外界光线和温度的变化，自动调节电压施加在导电涂层上的大小，从而实现玻璃透明度的自动调节。
当外界光线较强或温度较高时，调光玻璃会自动调节为不透明状态，起到隔热、隔光的作用；当外界光线较弱或温度较低时，调光玻璃会自动调节为透明状态，起到采光、节能的作用。
总的来说，调光玻璃的原理是利用电磁学和光学原理，通过调光膜和导电涂层
的配合，实现玻璃透明度的可调节。
同时，它还内置了光线感应器和温度感应器，可以根据外界光线和温度的变化，自动调节玻璃的透明度，从而实现隐私保护、节能环保等功能。
通过对调光玻璃原理的了解，我们可以更好地理解调光玻璃的工作原理，从而
更好地应用和维护调光玻璃，为我们的生活和工作带来便利和舒适。
希望本文对您有所帮助，谢谢阅读！。
调光玻璃常识和玻璃厚度的测量
调光玻璃常识和玻璃厚度的测量调光玻璃的结构，是将液晶膜复合进两层玻璃的中间，经过高温高压胶合后形成的新型特种光电玻璃，液晶膜具有在断电的状态下不透明，通电时呈透明的状态，使得调光玻璃具有普通玻璃和电控窗帘的特点。
还具有安全玻璃的特性，同时还拥有隐私保护功能。
调光玻璃具有如下特点：1、隐私特性：用户可以随时调整玻璃的透明或不透明状态，响应速度快，在1/10秒以内可以实现瞬间隐形。
还用于需要保密或隐私防护的建筑场所，其制成的窗玻璃相当于有电控装置的窗帘一样方便自如。
2、安全性：在受到冲击破碎时，玻璃碎片粘在中间的胶片上，不会出现玻璃碎片飞溅伤人的情况。
3、节电特性：通电时透明，断电时透光不透明，在保护隐私的情况下光线依然充沛。
4、环保特性：调光玻璃可以屏蔽98%以上的紫外光，可保护室内的陈设不因紫外辐照而出现退色、老化等情况，也能够保护人员避免因过度紫外辐照而引起的疾病。
5、节能：隔热性能达到2级以上。
6、隔音特性：调光玻璃中间的调光膜及胶片具有声音阻尼作用，可有效阻隔各类噪音达到38分贝，甚至超过中空隔音玻璃。
隔音性能好不好，跟玻璃的厚度有一定关系。
玻璃厚度或玻璃空气层的厚度要用玻璃厚度检测仪器LS201来测量。
有自动测量和人工测量两种模式，可准确测试各种不同规格的中空玻璃厚度。
自动模式使用方法：1、短按“Power”键开机，显示自动模式，2、仪器背部紧密平贴在被测玻璃表面，短按“Measure”键，仪器进入测量状态，测完显示结果，如果有多种结果，可以短按“Select”键翻页查看。
3、长按“Select”键可以设置自动或者人工模式4、10分钟仪器没有按键操作，自动关机。

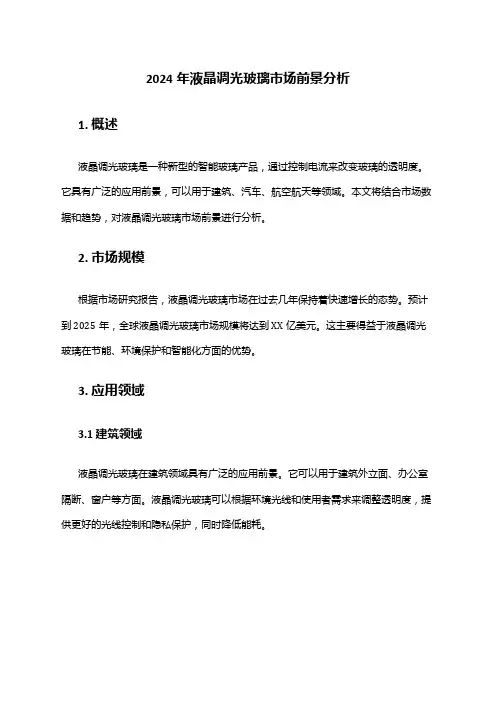

2024年液晶调光玻璃市场前景分析
2024年液晶调光玻璃市场前景分析1. 概述液晶调光玻璃是一种新型的智能玻璃产品，通过控制电流来改变玻璃的透明度。
它具有广泛的应用前景，可以用于建筑、汽车、航空航天等领域。
本文将结合市场数据和趋势，对液晶调光玻璃市场前景进行分析。
2. 市场规模根据市场研究报告，液晶调光玻璃市场在过去几年保持着快速增长的态势。
预计到2025年，全球液晶调光玻璃市场规模将达到XX亿美元。
这主要得益于液晶调光玻璃在节能、环境保护和智能化方面的优势。
3. 应用领域3.1 建筑领域液晶调光玻璃在建筑领域具有广泛的应用前景。
它可以用于建筑外立面、办公室隔断、窗户等方面。
液晶调光玻璃可以根据环境光线和使用者需求来调整透明度，提供更好的光线控制和隐私保护，同时降低能耗。
3.2 汽车领域液晶调光玻璃在汽车领域也具有广阔的市场前景。
它可以用于车窗、天窗等部位，提供更好的隐私保护和太阳光控制。
此外，液晶调光玻璃还可以增加车辆的外观设计性和驾驶者的驾驶体验。
3.3 航空航天领域在航空航天领域，液晶调光玻璃的应用也逐渐增多。
它可以用于飞机窗户、舱内隔断等部位，提供更好的舒适性和安全性。
液晶调光玻璃还可以减轻飞机结构的重量，提高飞机的燃油效率。
4. 市场竞争目前，液晶调光玻璃市场存在多家知名供应商，如公司A、公司B和公司C等。
这些供应商在技术研发、产品质量和市场推广方面具有一定优势。
不过，市场竞争激烈，新进入者也在不断涌现。
5. 市场挑战在液晶调光玻璃市场发展过程中，仍然存在一些挑战需要克服。
首先是产品成本较高，导致价格较高。
其次是技术创新方面的挑战，需要不断提升产品的性能和功能。
此外，市场的法规和标准化要求也对市场发展带来一定的压力。
6. 市场趋势尽管存在一些挑战，但液晶调光玻璃市场仍然呈现出一些明显的趋势。
首先，随着人们对舒适性和环保性的要求提高，液晶调光玻璃的需求将进一步增加。
其次，随着技术的不断进步，液晶调光玻璃的性能将不断提高，应用范围会进一步扩大。
调光玻璃规格介绍
中文名称：调光玻璃、雾化玻璃、通电玻璃、电致变色玻璃
英文名称：Smatt Glass,PDLC Glass,
广泛使用时间：21世纪时代中期
选用原片：普通浮法玻璃、超白玻璃（玻璃一般均要求钢化，不推荐使用有色玻璃）玻璃厚度：常规厚度通常12mm、14mm、其它厚度也有加工，但是使用较少
中间夹层厚度：1.76mm
钻孔&开槽：支持
储存温度：-20℃~70℃
工作温度：-10℃~60℃（低于工作温度反应变慢，高于工作温度会呈现透明效果）
工作电压：48/65/70VAC
透光率：约等于80%
隐私屏蔽：8mm距离外只表现阴影，5cm外全部不可视（以上全为正常光线情况，强光环境会增大不可视距离）
可视角度：>135°（120°已开始衰减效果）
能耗：5W/平/时(一平米开启一年约等于7-8度电)
寿命：>10年。
调光玻璃专利技术衰减率
调光玻璃专利技术衰减率
摘要：
1.调光玻璃概述
2.调光玻璃的专利技术
3.调光玻璃的衰减率
4.调光玻璃的未来发展
正文：
【调光玻璃概述】
调光玻璃，又称为电子调光玻璃、智能玻璃，是一种能够通过电压控制光线透过率的玻璃。
其在建筑、家居、商业等领域具有广泛的应用前景。
调光玻璃主要由两片玻璃夹着一层液晶膜组成，通过改变液晶膜的电压，实现对光线的控制。
【调光玻璃的专利技术】
调光玻璃的专利技术主要涉及生产工艺、结构设计、控制技术等方面。
其中，生产工艺包括镀膜技术、夹层技术等；结构设计则涉及玻璃厚度、液晶膜的布局等；控制技术则主要关注如何通过电压信号精确控制光线透过率。
【调光玻璃的衰减率】
调光玻璃的衰减率是指在调光过程中，光线透过率的降低程度。
一般来说，衰减率越低，调光玻璃的性能越优秀。
影响衰减率的因素主要有两个：一是液晶膜的性能，优质的液晶膜可以降低衰减率；二是电压控制技术，精确的电压控制可以减少衰减率。
【调光玻璃的未来发展】
随着科技的发展，调光玻璃的未来发展前景广阔。
在建筑领域，调光玻璃可以用于智能窗户、幕墙等，实现节能、环保、智能的效果；在家居领域，调光玻璃可以用于卫生间、厨房等，实现隐私保护和光线控制的需求；在商业领域，调光玻璃可以用于广告展示、智能会议室等，提高商业空间的使用效率。
综上所述，调光玻璃作为一种新型材料，其专利技术和衰减率是影响其性能和应用的关键因素。
调光玻璃的原理
调光玻璃的原理
调光玻璃是一种能够根据需要来调节透明度的特殊玻璃材料，其原理是基于电激发效应。
在调光玻璃的构造中，夹层中夹有一层电致变色膜，内外两侧分别连接有电极。
当施加电压时，外侧电极与内侧电极之间形成电场。
在无电场作用下，电致变色膜是无色透明的。
然而，当施加电压时，电场会导致电致变色膜内的离子发生迁移，使其结构发生改变，从而导致光的散射，降低透明度。
进一步调节电场的强弱，可以控制电致变色膜与玻璃表面之间的光散射程度，从而调节调光玻璃的透明度。
当电场较弱或无电场时，电致变色膜微弱散射光，玻璃呈现出高透明度。
当电场增强时，电致变色膜的散射效果增加，使玻璃变得半透明或不透明。
调光玻璃的透明度调节是通过改变电场强度而实现的，通常可以使用开关或遥控器来控制电场的通断，进而调整玻璃的透明程度。
这种原理使得调光玻璃在建筑、汽车等领域得到了广泛的应用，能够提供隐私保护、阳光控制等功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发展历史
• 电控调光玻璃由美国肯特州立大学的研究人员于上世 界八十年代末发明并申请发明专利。在国内， 界八十年代末发明并申请发明专利。在国内，人们习 惯称调光玻璃为电控调光玻璃、智能玻璃、 惯称调光玻璃为电控调光玻璃、智能玻璃、液晶玻璃 电控液晶玻璃、变色玻璃、PDLC玻璃 Smart玻璃 玻璃、 玻璃， 、电控液晶玻璃、变色玻璃、PDLC玻璃、Smart玻璃， 魔法玻璃等名称。 魔法玻璃等名称。 • 调光玻璃与1996年开始进入国内市场。 1996年开始进入国内市场 调光玻璃与1996年开始进入国内市场。由于售价 昂贵且识者甚少，往后的十年间在中国发展缓慢， 昂贵且识者甚少，往后的十年间在中国发展缓慢，近 五年来，随着国民经济的持续高速增长， 五年来，随着国民经济的持续高速增长，国内建材市 场发展迅猛，智能调光玻璃由于成本下降不少， 场发展迅猛，智能调光玻璃由于成本下降不少，渐渐 为建筑及设计业界所接受并开始大规模应用, 为建筑及设计业界所接受并开始大规模应用, 随着成 本进一步降低及市场售价的下调， 本进一步降低及市场售价的下调，调光玻璃也开始步 入家庭装修应用领域，相信，不久的将来， 入家庭装修应用领域，相信，不久的将来，这种实用 的高科技产品将会走进千家万户。 的高科技产品将会走进千家万户。
调光玻璃
工设1003施迪杨
产品定义
调光玻璃是一款将液晶膜夹层进两层玻璃中 经高温高压胶合后一体成型的夹层结构 间，经高温高压胶合后一体成型的夹层结构 的新型特种光电玻璃产品。 的新型特种光电玻璃产品。使用者通过控制 电流的通断与否控制玻璃的透明与不透明状 态。玻璃本身具有一切安全玻璃的特性，同 玻璃本身具有一切安全玻璃的特性， 时又具备控制玻璃透明与否 控制玻璃透明与否的隐私保护功能 时又具备控制玻璃透明与否的隐私保护功能
产品制程
夹层玻璃， • 电控调光玻璃是一款夹层玻璃，是两层 电控调光玻璃是一款夹层玻璃 玻璃之间夹着一层液晶膜（俗称调光膜, 玻璃之间夹着一层液晶膜（俗称调光膜, 液晶膜），液晶膜由EVA PVB膜覆盖在 ），液晶膜由EVA或 液晶膜），液晶膜由EVA或PVB膜覆盖在 最中央，使用PVB应置于高压釜里经过高 最中央，使用PVB应置于高压釜里经过高 PVB 温高压后胶合成型，使用EVA EVA使用一步法 温高压后胶合成型，使用EVA使用一步法 烤箱高温成型。至于EVA PVB的选择 EVA和 的选择， 烤箱高温成型。至于EVA和PVB的选择， 视成本和使用环境而定， 视成本和使用环境而定，一般室外和高 安全要求的产品要使用PVB产品！ PVB产品 安全要求的产品要使用PVB产品！
应用领域
• • 商务应用 幕布作用。 在这里，调光玻璃有另一个商业名称，叫做“ 例1：幕布作用。 在这里，调光玻璃有另一个商业名称，叫做“智能玻璃 投影屏” 意即透明状态下可以显示背景装饰图画， 投影屏”，意即透明状态下可以显示背景装饰图画，或者作为会议室的玻璃墙 不透明状态下可替代成像幕布,并更具画面清晰的特点。这样一来， 。不透明状态下可替代成像幕布,并更具画面清晰的特点。这样一来，就打破 了传统水泥墙面的功能垄断局面，并且实现多重作用。 了传统水泥墙面的功能垄断局面，并且实现多重作用。 会议室隔断。 即使是偌大的办公区， 例2：会议室隔断。 即使是偌大的办公区，被数面墙体或磨砂玻璃隔断也 会显得狭小憋闷，全部采用通透玻璃设计又缺乏商务保密性， 会显得狭小憋闷，全部采用通透玻璃设计又缺乏商务保密性，这时您的确需要 一种可以调节透明光度的玻璃材具解决烦恼，会议室空闲时， 一种可以调节透明光度的玻璃材具解决烦恼，会议室空闲时，可调节为全光照 透明状态，进行商务谈判时，只要轻轻一动， 透明状态，进行商务谈判时，只要轻轻一动，则可让整个谈判区从周围目光中 彻底模糊掉。 彻底模糊掉。 住宅应用 外部设置。 阳台飘窗加增调光玻璃， 例1：外部设置。 阳台飘窗加增调光玻璃，可在楼宇林立人皆可窥的较差 私秘性上做出革命性改善。日常情况下，调节到透明状态，保持透亮采光； 私秘性上做出革命性改善。日常情况下，调节到透明状态，保持透亮采光；随 意状态下，为保持安全感，可调节到不透明状态，却依然有阳光可亲近， 意状态下，为保持安全感，可调节到不透明状态，却依然有阳光可亲近，一举 两得。同样适用于洗手间、淋浴间。 两得。同样适用于洗手间、淋浴间。 室内空间隔断。 利用调光玻璃分隔房间，改善空间布局， 例2：室内空间隔断。 利用调光玻璃分隔房间，改善空间布局，增加光亮 调节自由度，会得到意想不到的效果。 调节自由度，会得到意想不到的效果。 小型家庭影院幕布。 原理同商务投影幕布相同。 例3：小型家庭影院幕布。 原理同商务投影幕布相同。
什么是PDLC 什么是PDLC
• PDLC 是英文Polymer Dispersed Liquid
Crystal的缩写，中文名叫聚合物分散液晶。 聚合物分散液晶( PDLC) 是将低分子液晶（ liquid crystal，缩写为LC)与预聚物相混合 ，在一定条件下经聚合反应，形成微米级的液 晶微滴均匀地分散在高分子网络中，再利用液 晶分子的介电各向异性获得具有电光响应特性 的材料，它主要工作在散射态和透明态之间并 具有一定的灰度。聚合物分散液晶膜是将液晶 和聚合物结合得到的一种综合性能优异的膜材 料。
•
• •
• •
• 医疗机构应用 • 可取代窗帘，起到隔断与隐私保护的功能，坚实安全，隔音 消杂，更有环保清洁不易污染的好处，为患者除去顾虑，为医生 免去麻烦。 • 商场银行防盗应用 • 推荐应用于银行珠宝及博物馆、展览业的柜台防弹玻璃及展 柜玻璃中，正常营业应用时保持透明状态，一旦遇到突发情况， 则可利用远程遥控，瞬间达到模糊状态，使犯罪分子失去目标， 可以最大程度保证人身及财产安全。 • 除此之外，调光玻璃还可应用到商业娱乐、航空航海、铁路 交通、店面橱窗、阳台飘窗，酒店淋浴室，室内空间隔断，商业 投影及小型家庭影院投影，办公室，会议室隔断，高档建筑，控 制中心，医疗机构，医疗，投影，冰箱等各种设备，银行，珠宝 ，商场展示柜，广告牌，保险公司，餐厅，博物馆，教堂等领域 。
。
工作原理
• 当电控产品关闭电源时，电控调光玻璃里面的液晶分 子会呈现不规则的散布状态，此时电控玻璃呈现透光 而不透明的外观；通电后，里面的液晶分子呈现整齐 排列，光线可以自由穿透，此时电控液晶玻璃呈现透 明状态。
详细规格
• • • • • • • • • • • • • • • • 中文名称： 中文名称：调光玻璃、电控调光玻璃、智能调光玻璃、魔术玻璃、液晶玻璃等。 英文名称： 英文名称：Switchable Glass,Privacy Glass, Smart Glass ,PDLC Glass,Magic Glass 发明时间： 发明时间：1980年代末期 技术类别：PDLC （详见下页） 技术类别 面板可选：普通浮法玻璃，钢化玻璃，超白玻璃，有色玻璃等。 面板可选 玻璃厚度：5.5mm-40.5mm不等。(2+2-19+19) 玻璃厚度 夹层厚度：1.5mm 夹层厚度 钻孔及挖槽：可以 钻孔及挖槽 储存温度：零下20度至摄氏70度 储存温度 工作温度：零下10度至摄氏65度 工作温度 工作电压：24VAC,48VAC或65VAC(高于65VAC为不推荐之非安全电压) 工作电压 透光率： 透光率：约75% 隐私距离： 隐私距离：屏蔽距玻璃另一侧3cm以外的任何影像。 可视角度： 可视角度：约140度。 平均能耗： 平均能耗：每平米约5瓦/时 正常寿命： 正常寿命：10年以上
