• 2.在体型上采用了束筒的手法，单元筒体断面为三角形，有利于减少 风荷载和避免横向风振。
• 3.各巨型钢桁架交汇于巨型钢骨混凝土立柱，落地的四角立柱底部截 面向上逐渐减少，其中埋置属于三个桁架平面的三根丁字型钢柱。用 混凝土柱体现了充分利用混凝土抗压强度的思想，大量节约了钢材。
局部结构效果
总结
• 比较喜欢全玻璃幕墙，配合此建筑外立面的设计，以至达 到完美。但这样的建筑能否牢靠，必须经过严密的计算认 证。
• 疏散通道设计必须尽可能优化处理，多设计空间为此服务， 以便安全。
• 建筑结构选取合理，也力求新意，在外立面上也可体现出。 • 在巨型桁架平面内还设有若干吊杆将楼层荷载通过巨型桁
架斜杆传给角柱。因此四角巨型柱承受了全部垂直和水平 荷载，柱的轴向压力加上柱的自重增强了巨型桁架的抗倾 覆能力。
建筑结构分析
-香港中银大厦分析
香港的标志性建筑

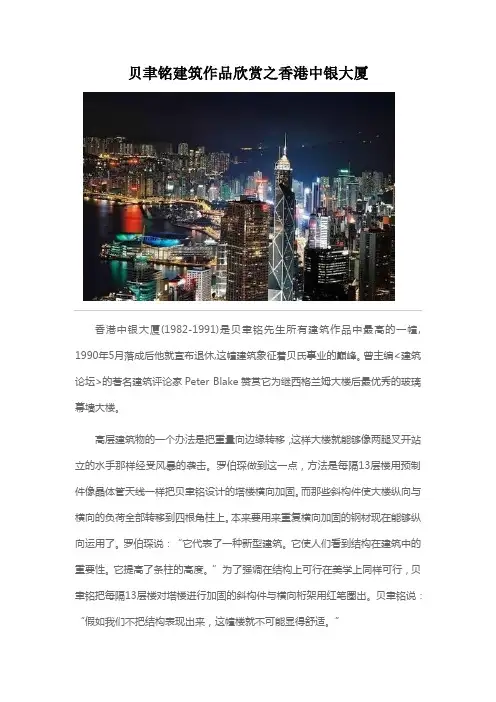

建筑简介
• 香港中国银行大厦，由贝聿铭 建筑师事务所设计，1990年完 工。总建筑面积12.9万平方米， 地上70层，楼高315米，加顶 上两杆的高度共有367.4米。 建成时是香港最高的建筑物， 亦是美国地区以外最高的摩天 大厦。作为本次的主题，我们 一起分析一下他的结构。
结构要点
• 大楼为钢-混凝土混合结构巨型桁架体系，并充分地发挥了两种材料的 优势，互相取长补短，达到了减低用钢量和节约投资的良好效果。大 楼的主体结构由沿正方形平面周边和对角线布置的8榀平面巨型钢桁 架形成的空间支撑体系组成，有以下一些特点：
• 1.采用巨型空间桁架作为主要承重体系，由于桁架杆件受轴力，没有 剪力滞后，结构效能高，用钢省并刚度大。
建筑立面犹如一把锋利的剑，划破苍穹。整座大厦的立面 ，以蓝
灰色玻璃作为幕墙，它贯 灰色穿以规范的45 穿以规范的450角的斜向装 饰线， 使由下至上的三角 饰线 ，产生重叠感 ，又在重 叠中发生变化， 从而有了 向上的动感，形成一种颇 为突出的风格。创意来源于竹子，中
国古人有这么一句格言：“宁可食无肉，不可居无竹。” 贝聿铭正是从 中 国古代的文学艺术中 ，汲取到这么一个美好的创 意 。 这与贝聿铭 一贯强调的建筑艺术观相吻合的 。
结构类型
• 中银大厦楼高加上当地台风季节强劲的风力，使得 建筑物的结构系统需要非比寻常的解决方式，结构 工程师罗伯森，这位ENR杂志1989年的风云人物， 向贝氏建议采用合成的超强结构体，即以钢组构成 盒状，内灌注混凝土，以之做为抗风力暨承重的主 干。仔细观察中银大厦，会发现许多贝氏作品惯用 的设计，以平面为例，中银大厦是一个正方平面， 对角划成4组三角形，每组三角形的高度不同，节节 高升，使得各个立面在严谨的几何规范内变化多端， 至于平面的概念，可以溯至1973年的马德里大厦， 马德里大厦亦是以方正的正面做多边的分割，分析 其组合，乃系两个平等四边形的变化。
平面图
4层平面图
6到16层平面图
• 沿对角线方向分成的四个三角形区域向上 每隔若干层切去一个，到44层以上保留四
分之一，成为至屋顶的三角形，整体建筑 为多棱晶体形的独特造型。
25层平面图
26到31层平面图
38到44层平面图
51到66平面图
• 每层基本20个电梯，2个楼梯组成。还有2个防烟 楼梯间组成。电梯周围都为剪力墙，且这些设施 分布较集中，更有效地均衡了建筑物各个位置与 楼梯来自百度文库的距离，使得流线更趋于合理化。建筑总 体布局规整，以避免出现不规则倾斜等情况。
希望提出指导与建议 谢谢观看
