第三讲 纳米材料测试技术

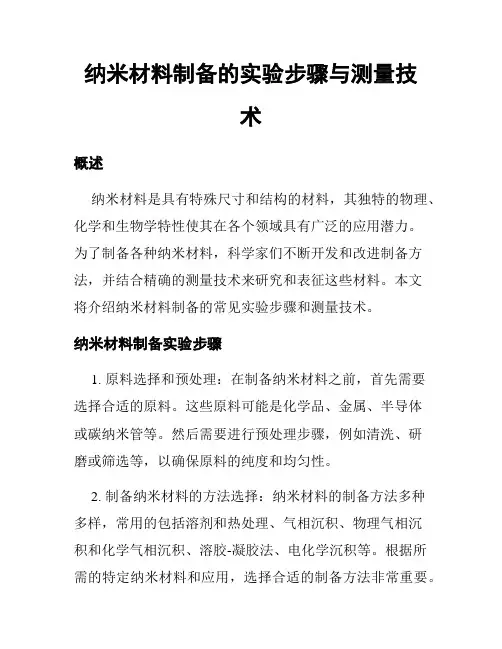

纳米材料制备的实验步骤与测量技术

纳米材料制备的实验步骤与测量技术概述纳米材料是具有特殊尺寸和结构的材料,其独特的物理、化学和生物学特性使其在各个领域具有广泛的应用潜力。
为了制备各种纳米材料,科学家们不断开发和改进制备方法,并结合精确的测量技术来研究和表征这些材料。
本文将介绍纳米材料制备的常见实验步骤和测量技术。
纳米材料制备实验步骤1. 原料选择和预处理:在制备纳米材料之前,首先需要选择合适的原料。
这些原料可能是化学品、金属、半导体或碳纳米管等。
然后需要进行预处理步骤,例如清洗、研磨或筛选等,以确保原料的纯度和均匀性。
2. 制备纳米材料的方法选择:纳米材料的制备方法多种多样,常用的包括溶剂和热处理、气相沉积、物理气相沉积和化学气相沉积、溶胶-凝胶法、电化学沉积等。
根据所需的特定纳米材料和应用,选择合适的制备方法非常重要。
3. 材料制备实验:根据所选的制备方法,进行实际的纳米材料制备。
例如,溶液法制备纳米颗粒,可以通过溶剂热法、溶液凝胶法、溶胶-凝胶法等方法;气相沉积法制备纳米薄膜,可以通过热蒸发、物理气相沉积和化学气相沉积等方法进行。
4. 后处理与纯化:在制备完纳米材料后,通常需要进行后处理步骤来改善其性能。
这可以包括热处理、化学处理、表面修饰等,以获得所需的结构、形貌和性能。
之后,对纳米材料进行纯化,以去除其他杂质和未反应的原料。
纳米材料测量技术1. 原位测量技术:纳米材料制备过程中,原位测量技术可以提供对材料在不同条件下的动态性能变化的实时监测。
例如,原位透射电子显微镜(TEM)可以观察纳米颗粒的形态和尺寸变化;原位X射线衍射(XRD)可用于跟踪纳米材料的相变过程。
2. 扫描电子显微镜(SEM):SEM是一种常用的表征纳米材料形貌和表面形貌的技术。
通过扫描电子束和样品表面的相互作用,可以获得高分辨率的二维和三维形貌图像。
3. 透射电子显微镜(TEM):TEM是观察纳米材料最常用的方法之一。
透射电子束通过纳米材料的薄片,形成投射到荧光屏上的高分辨率图像。
纳米材料的检测分析技术

分辨率较高,操作简单,但需要将样品进行镀金处理,且对生物样品有一定的损伤。
原子力显微镜技术
1
利用微悬臂上的一端针尖接触样品表面,通过检 测针尖与样品表面原子之间的相互作用力来获得 样品的形貌和成分信息。
2
可以观察纳米材料表面的原子级细节,对于研究 纳米材料的表面性质和界面行为具有重要意义。
02
可以检测纳米材料中的化学键振动和转动,从而推断出材料的
分子结构和化学组成。
可以用于表面增强拉曼散射(SERS)技术,提高检测灵敏度和分
03
辨率。
核磁共振技术
01
利用核自旋磁矩进行研究物质结构和化学键的检测技术。
02
可以提供分子内部结构和化学环境的信息,有助于了解纳米 材料的分子结构和化学组成。
通过对纳米材料的结构和 性能进行深入了解,为新 材料的研发提供指导和依 据。
评估环境影响
检测分析纳米材料在环境 中的分布、迁移和降解情 况,评估其对环境和生态 的影响。
检测分析技术的发展历程
起步阶段
成熟阶段
20世纪80年代初,随着纳米科技的兴 起,人们开始关注纳米材料的检测分 析技术。
21世纪初至今,检测分析技术不断优 化和完善,成为纳米科技领域的重要 支撑。
环境领域
用于水处理、空气净化和土壤 修复等。
医疗领域
用于药物输送、生物成像和癌 症治疗等。
电子信息领域
用于制造高性能计算机、电子 器件和光电器件等。
02
纳米材料检测分析技术概述
检测分析的目的和意义
确保产品质量
通过检测分析,确保纳米 材料的质量和性能符合预 期要求,保证产品的可靠 性和安全性。
纳米材料的力学性能测试与分析

纳米材料的力学性能测试与分析随着纳米科技的迅速发展,纳米材料在各个领域中的应用越来越广泛。
然而,由于其特殊的尺度效应和表面效应,纳米材料的力学性能测试与分析变得更加困难和复杂。
本文将介绍纳米材料力学性能的测试方法和分析技术,并探讨其在实际应用中的意义和挑战。
一、力学性能测试的方法1. 压痕测试法压痕测试法是一种常用的纳米材料力学性能测试方法。
通过在纳米材料表面施加一定压力,通过观察压痕的产生和扩展来推断纳米材料的硬度和弹性模量等力学参数。
压痕测试法具有简单、快速的优势,并且适用于各种纳米材料。
2. 拉伸测试法拉伸测试法是另一种常用的纳米材料力学性能测试方法。
通过将纳米材料拉伸至破裂点,测定其应力-应变曲线,并计算出纳米材料的屈服强度、断裂韧性等力学参数。
拉伸测试法可以提供更全面和详细的力学性能信息,但对仪器设备和材料标本制备等要求较高。
二、力学性能分析的技术1. 分子动力学模拟分子动力学模拟是一种基于物理原理的力学性能分析技术,可以模拟纳米材料在原子尺度上的行为。
通过建立原子级别的力场模型和运动方程,可以模拟纳米材料的结构演化、应力分布等力学性能表现。
分子动力学模拟可以提供丰富的细节信息,但计算复杂度较高。
2. 有限元分析有限元分析是一种基于数值计算的力学性能分析技术,可以模拟纳米材料在宏观尺度上的行为。
通过将纳米材料离散化为有限数量的单元,并考虑边界条件和加载情况,可以计算出纳米材料的应力分布、形变情况等力学性能参数。
有限元分析具有较高的计算效率和适用性。
三、实际应用与挑战纳米材料的力学性能测试与分析在材料科学、机械工程等领域中具有重要的应用价值。
能够准确了解和评估纳米材料的力学性能,对于设计和制造具有优异性能的纳米材料产品具有重要意义。
然而,纳米材料的力学性能测试与分析也面临一些挑战。
首先,纳米材料的尺度效应和表面效应使得传统力学理论无法直接适用于纳米材料的力学性能预测和分析。
其次,针对纳米材料的测试方法和分析技术需要更高的精度和灵敏度,以满足纳米材料特殊性能的需求。
纳米材料测试分析技术 ppt课件

纳米材料测 试分析技术
尺寸评估 结构表征 性能测量
电子显微分析
扫描探针分析
X-射线衍射分析
光谱分析
能谱分析
粒 ppt课件 度 分 析
1
天津理工大学纳米材料与技术研究中心
微观世界的探索
社会发展、科技进步总伴随着工具的完善和革新。 以显微镜来说吧,发展至今可以说是有了三代显 微镜。这也使得人们对于微观世界的认识越来越 深入,从微米级,亚微米级发展到纳米级乃至原 子分辨率。
ppt课件
5
一、电 子 显 微 分 析
电子显 微分析
透射电子显微镜(TEM)
+ 扫描电子显微镜(SEM)
X-射线能谱 分析( EDX)
电子探针显微分析(EPMA)
材料的形貌观察、材料的 表面和内部微结构分析
ppt课件
材料的微区成 分分析(微米)
6
透射电子显微分析
透射电子显微镜(简称透射电镜) Transmission Electron Microscope(TEM)
ppt课件
2
天津理工大学纳米材料与技术研究中心
第一代为光学显微镜
1830年代后期为M.Schleide
和 T.Schmann 所 发 明 ; 它 使
人类“看”到了致病的细菌、
微生物和微米级的微小物体,
对社会的发展起了巨大的促
进作用,至今仍是主要的显
微工具 。
ppt课件
3
天津理工大学纳米材料与技术研究中心
ppt课件 microscope”
8
普通透射电子显微镜(TEM)
透通过两个中间镜
之间的相互配合,可在较大范
围内调整相机长度和放大倍数。
纳米材料的测试与表征ppt课件

AFM的像
三、纳米资料的构造分析
• 不仅纳米资料的成份和形貌对其性能有重 要影响,纳米资料的物相构造和晶体构造 对资料的性能也有着重要的作用。
• 目前,常用的物相分析方法有X射线衍射分 析、激光拉曼分析以及微区电子衍射分析。
X射线衍射构造分析
• XRD 物相分析是基于多晶样品对X射线的衍射效应,对样 品中各组分的存在形状进展分析。测定结晶情况,晶相, 晶体构造及成键形状等等。 可以确定各种晶态组分的构 造和含量
纳米资料成份分析种类
光谱分析 主要包括火焰和电热原子吸收光谱AAS, 电感耦合等离 子体原子发射光谱ICP-OES, X-射线荧光光谱XFS 和X射线衍射光谱分析法XRD;
质谱分析 主要包括电感耦合等离子体质谱ICP-MS 和飞行时间二次 离子质谱法TOF-SIMS
能谱分析 主要包括X 射线光电子能谱XPS 和俄歇电子能谱法AES
光散射法粒度分析
• 丈量范围广,如今最先进的激光光散射粒度 测试仪可以丈量1nm~3000μm,根本满足 了超细粉体技术的要求
• 测定速度快,自动化程度高,操作简单,普通 只需1~1.5min
• 丈量准确,重现性好 • 可以获得粒度分布
激光相关光谱粒度分析法
• 经过光子相关光谱〔PCS〕法,可以丈量粒子的 迁移速率。而液体中的纳米颗粒以布朗运动为主, 其运动速度取决于粒径,温度和粘度等要素。在 恒定的温度和粘度条件下,经过光子相关光谱 〔PCS〕法测定颗粒的迁移速率就可以获得相应 的颗粒粒度分布
• 几个纳米到几十微米的薄膜厚度测定
外表与微区成份分析
• X射线光电子能谱 • 俄歇电子能谱 • 二次离子质谱 • 电子探针分析方法 • 电镜的能谱分析 • 电镜的电子能量损失谱分析
纳米材料的测试与表征精品PPT课件

Advaced Energy Material Lab
6
1核壳结构的CdTe-CdSe 量子点 2 核壳结构的CdSe-CdTe 量子点 3 均相结构的CdSe1-XTeX 量子点 4 梯度结构的CdSe1-XTeX 量子点 上述四种量子点的平均直径为5.9nm 组成为 CdSe0.6Te0.4
同位素分析;
Advaced Energy Material Lab
13
X-射线荧光光谱分析法
• 是一种非破坏性的分析方法,可对固体样品直接 测定。在纳米材料成分分析中具有较大的优点;
• X 射线荧光光谱仪有两种基本类型波长色散型和 能量色散型;
• 具有较好的定性分析能力,可以分析原子序数大 于3的所有元素。
Advaced Energy Material Lab
15
电子探针分析方法
Advaced Energy Material Lab
12
电感耦合等离子体质谱法
• ICP-MS 是利用电感耦合等离子体作为离子源的 一种元素质谱分析方法;该离子源产生的样品离 子经质谱的质量分析器和检测器后得到质谱;
• 检出限低(多数元素检出限为ppb-ppt级) • 线性范围宽(可达7个数量级) • 分析速度快(1分钟可获得70种元素的结果) • 谱图干扰少(原子量相差1可以分离),能进行
谱法TOF-SIMS
能谱分析 主要包括X 射线光电子能谱XPS 和俄歇电子能谱法AES
Advaced Energy Material Lab
9
体相成分分析方法
• 纳米材料的体相元素组成及其杂质成分的分析方 法包括原子吸收原子发射ICP, 质谱以及X 射线 荧光与衍射分析方法;
纳米材料的表征与测试技术

纳米材料的表征与测试技术纳米科技是21世纪最具发展前景的领域之一,而纳米材料作为纳米科技的重要组成部分,其性质和性能的表征与测试显得尤为重要。
本文将介绍纳米材料的表征方法和测试技术,以期为相关领域的研究提供有益的参考。
原子力显微镜是一种用于研究纳米材料表面形貌和微观结构的强大工具。
它利用微悬臂感受样品原子间的相互作用力,从而获得样品的表面形貌和粗糙度等信息。
AFM不仅可以观察纳米粒子的形貌,还可以用于研究表面修饰和吸附等现象。
透射电子显微镜是通过电子束穿过样品获取信息的一种仪器。
在纳米材料的表征中,TEM可以用来观察纳米粒子的形貌、尺寸和分布等信息。
TEM还可以用于研究纳米材料的内部结构、界面等现象。
X射线衍射是一种用于研究材料晶体结构和相变的重要手段。
通过测量X射线的衍射角度,可以获得样品的晶体结构、晶格常数和相组成等信息。
在纳米材料的表征中,XRD可以用于研究纳米粒子的物相、结晶度以及分子结构等信息。
扫描隧道显微镜主要用于测量样品的表面形貌和电子云分布。
在纳米材料的测试中,STM可以用于研究纳米结构的电子性质、表面修饰和分子吸附等现象。
STM还可以用于测量纳米材料的隧道电流和电阻等电学性质。
紫外-可见光谱是一种用于研究材料光学性质的重要手段。
在纳米材料的测试中,UV-Vis可以用于测量纳米材料的光学性质,如吸收光谱、反射光谱和透射光谱等。
通过分析这些光谱数据,可以获得纳米材料的光学带隙、粒径分布和成分等信息。
热重分析是一种用于研究材料热稳定性和质量变化的重要技术。
在纳米材料的测试中,TGA可以用于研究纳米材料在不同温度下的热稳定性、分解行为和热反应动力学等。
TGA还可以用于测量纳米材料的比表面积和孔径分布等物理性质。
本文介绍了纳米材料的表征方法和测试技术。
这些技术和方法在纳米材料的研究和开发中发挥着重要的作用,帮助科学家们深入了解纳米材料的性质和性能。
随着纳米科技的不断发展,相信未来会有更多更先进的表征和测试技术涌现,为纳米材料的研究和应用提供更全面的信息。
纳米材料的制备技术检测及表征

04 纳米材料的应用前景
能源领域
高效能源存储
纳米材料可用于制造高性能的电池和超级电容器,提高能源存储 的效率和安全性。
燃料催化
纳米材料可作为燃料催化的有效催化剂,提高燃料的燃烧效率并 减少污染物排放。
太阳能利用
纳米材料可用于制造高效的太阳能电池板,将太阳能转化为电能, 提高太阳能的利用率。
环境领域
扫描电子显微镜
扫描电子显微镜(SEM)利用聚焦电 子束扫描样品表面,通过检测样品发 射的信号来观察样品的形貌和结构。
SEM可以观察纳米材料的表面形貌和 微观结构,分辨率较高,能够观察纳 米颗粒的聚集状态和表面粗糙度。
原子力显微镜
原子力显微镜(AFM)利用微悬臂探 针与样品表面的相互作用力来检测样 品的形貌和表面粗糙度。
机械研磨法
通过机械研磨将大块材料 破碎成纳米级颗粒。
化学法
1 2
化学气相沉积法
利用化学反应生成纳米粒子,沉积在基底上。
液相法
通过控制溶液中的反应条件(如温度、压力、浓 度等),制备出纳米材料。
3
电化学法
在电解液中,通过电化学反应制备出纳米材料。
生物法
微生物合成法
利用微生物细胞或酶作为 催化剂,合成具有特定结 构和功能的纳米材料。
纳米材料的制备技术检测及表征
目 录
• 纳米材料制备技术 • 纳米材料检测技术 • 纳米材料表征技术 • 纳米材料的应用前景
01 纳米材料制备技术
物理法
01
02
03
真空蒸发法
在真空条件下,通过加热 蒸发材料,冷凝后形成纳 米粒子。
激光脉冲法
利用激光脉冲能量高、时 间短的特点,使材料瞬间 熔化、汽化,形成纳米粒 子。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
扫描隧道电镜STM(02)
扫描隧道显微镜(STM)的特点3
3、扫描隧道显微镜的针尖还可以用来移动和操纵 单个的原子和分子,这是其他任何类型的显微镜 都做不到的.所以扫描隧道显微镜也是纳米科学技 术研究的重要工具,1993年,中科院北京真空物 理实验室的科学家们就利用扫描隧道显微镜操纵 硅晶体表面的原子,在200 nm×200nm的尺度上 成功地写出了“中国”两字(如图所示),其中笔 画的线条宽度仅为10nm.
5.(扫描电镜SEM) 实例 1
扫描电子显微镜(SEM)观察纤维电极材料的表面特点。
(扫描电镜SEM) 实例 1
扫描电子显微镜(SEM)下观察的纳米Ag丝的特点。
(扫描电镜SEM) 实例 3
(透射电镜TEM) 实例 1
IV. 透射电镜TEM
1.透射电镜TEM实物
2.透射电镜(TEM) 工作原理
3. 扫描电镜(SEM)工作原理:
4.扫描电镜SEM用途及样品准备
扫描电子显微镜(SEM)主要用于观察材料 的表面特点、外观形态、聚集状态、颗粒粒径等 (统计)特征。 待分析样品的制备(准备): 1)块体、粉体可直接观察; 2)纳米粉体的聚合体可先超声波分散处理 (以酒精或水为介质),然后将分散好的浑浊液 滴在物台或滤纸上干燥。
二、物相定量分析
1.基本原理 定量分析的任务是确定物质(样品)中各组成相的 相对含量。 由于需要准确测定衍射线强度,因而定量分析一 般都采用衍射仪法。 设样品中任意一相为j,其某(HKL)衍射线强度为 Ij,其体积分数为fj,样品(混合物)线吸收系数为; 定量分析的基本依据是: Ij随fj的增加而增高;但由于样品对X射线的吸收, Ij亦不正比于fj,而是依赖于Ij与fj及之间的关系。
衍射花样的指数标定 点阵常数(晶胞参数)测定 晶体对称性(空间群)的测定 等效点系的测定
晶体结构分析
晶体定向 非晶体结构分析 晶粒度测定 结晶度测定, 晶体密度测定 取向度测定 宏观应力分析
1. 物相分析
物相分析是指确定物质(材料)由哪些相组成(即 物相定性分析或称物相鉴定)和确定各组成相的含 量(常以体积分数或质量分数表示,即物相定量分 析)。
(1)数值索引
以Hanawalt无机相数字索引为例。 其编排方法为:一个相一个条目,在索引中占一横行, 其内容依次为按强度递减顺序排列的8条强线的晶面间距 和相对强度值、化学式、卡片编号和参比强度值。条目 示例如下:
芬克无机数值索引与哈那瓦特数值索引相类似,主要不 同的是其以八强线条的d值循环排列,每种相在索引中可 出现8次。
扫描隧道电镜SEM(01)
扫描隧道显微镜(STM)的特点2
2、扫描隧道显微镜对工作的环境和使用条件的要 求不高,它既可以在真空中,也可以在大气中工 作;工作环境可以是常温,也可以是低温;甚至可 以把样品浸泡在各种液体介质,如:水、电解液 或者液氮当中,这就大大拓宽了扫描隧道显微镜 的使用范围,许多只能在溶液中保持活性的生物 样品,只有采用扫描隧道显微镜才能够做出最接 近自然状态的观察.
原子力显微镜 AFM-实例02
原子力显微镜(AFM)观察Ni(OH)2+Zn(OH)2膜材料的表面特点。
原子力显微镜 AFM-实例03
普通名片纸AFM
原子力显微镜 AFM-实例04
照片质量纸AFM
原子力显微镜 AFM-实例05
陶瓷膜表面形貌的AFM三维图象
原子力显微镜 AFM-实例06
陶瓷膜表面形貌的AFM三维图象
3. 透射电镜TEM用途及样品准备
(1)透射电子显微镜(TEM)主要用于观察材 料的结构特点、外观形态、聚集状态(团聚)、 颗粒粒径等特征。 (2)待分析样品的制备(准备): 因为块体、粉体可不可以直接观察; 纳米粉体的聚合体可先超声波分散处理 (以酒精或水为介质),然后将浓度适当的分散 好的浑浊液滴,附着在铜网上(样品架,照片实 例中可见)直接观察。
原子力显微镜 AFM-实例06
原子力显微镜 AFM-实例06
原子力显微镜 AFM的硬件构成04
图4.图 AFM头及其主要配件
(1- 激光器;2-反射镜;3- 微悬臂; 4-倾斜反光镜;5-光电检测器)
原子力显微镜 AFM的硬件构成05
图5. AFM的探头
原子力显微镜 AFM-实例-01
原子力显微镜(AFM)观察Ni(OH)2膜材料的表面特点。
5. 多相物质分析
多相物质相分析的方法是按上述基本步骤逐 个确定其组成相。 多相物质的衍射花样是其各组成相衍射花样 的简单叠加,这就带来了多相物质分析(与 单相物质相比)的困难: 检索用的三强线不一定局于同一相,而且还 可能发生一个相的某线条与另一相的某线条 重叠的现象。 因此,多相物质定性分析时,需要将衍射线 条轮番搭配、反复尝试,比较复杂。
Copper Powder Nano particles(XRD)
5. X-Ray Diffraction
5. X-Ray Diffraction
5. X-Ray Diffraction
5. X-Ray Diffraction
单一物相的鉴定或验证 物相定性分析
物相分析 混合物相的鉴定 (物相鉴定) 物相定量分析
扫描隧道电镜SEM
美國國家標準和科技中心 (NIST) 用鈷原子在一個銅的表面上製造出來的一個40nm寬的 NIST的標誌。背景中的波紋是用電子製造出來的, 這些電子可以在銅的表面製造出一個類似流體的层面。
扫描隧道电镜STM(03)
用扫描隧道显微镜在高定向裂解石墨表面上刻写的汉字”原 子”\“中国” ,其中笔画的线条宽度为10nm。如果用这样大小的汉 字来书写《红楼梦》一书,只需大头针针头那样小的面积,就可写进 全书的内容。 用扫描隧道显微镜画出来的中国地图其比例尺为 l∶1013。这是目前世界上最小的中国地图。
5. X的PDF卡片
5. X-Ray Diffraction
3. PDF卡片索引
为方便、迅速查对PDF卡片,JCPDS编辑出版了多种PDF 卡片检索手册: Hanawalt无机物检查手册 Hanawalt有机相检查手册 无机相字母索引 Fink无机索引 矿物检索手册等。 检索手册按检索方法可分为两类,一类以物质名称为索引 (即字母索引),另一类以d值数列为索引(即数值索引)。
原子力显微镜 AFM成像原理01
图1. 激光检测原子力显微镜原理示意图
图2. 激光检测原子力显微镜工作示意图
系统结 构
在原子力 显微镜 (AFM) 的系统中, 可分成三 个部分: 力检测部 分、位置 检测部分、 反馈系统。
原子力显微镜 AFM的硬件构成03
图3. 激光检测原子力显微镜探针工作示意图
扫描隧道显微镜照片:
扫描隧道电镜SEM
此影像是取於當鈷 原子被拖曳过一個 紧密堆积的銅原子 晶格表面。大而圓 的部分是鈷原子和 銅結合在其所偏愛 的最低位能的結合 位址。較亮的三角 形區域乃是鈷原子 和銅結合在較高位 能的位置。較暗黑 的區域是鈷原子會 跳過,而完全拒絕 去結合。
扫描隧道显微镜照片:
STM工作原理
STM工作原理
STM工作原理
扫描隧道电镜STM用途及特点
STM的用途:
扫描隧道显微镜(STM)主要用于观察材料的表面 特点、外观形态、聚集状态、颗粒粒径等(统计)特征, 进行原子操作。
STM的特点:
1、扫描隧道显微镜(STM)的分辨非常高,大大优于 一般电子显微镜,其横向(表面)及纵向(深度)分辨率可以 达到0.1 nm-0.01 nm,而一般的电子显微镜仅能达到几 十纳米的分辨率,一般原子的大小为0.1nm,所以用扫描 隧道显微镜可以直接“看到”原子的大小,而其他显微镜 无法做到。
第三讲 纳米材料的表征/测试
1. 原子力显微镜AFM 2. 隧道扫描显微镜STM
3. 扫描电子显微镜SEM
主要技术
4. 透射电子显微TEM
5. X射线粉末衍射XRD 6. 其它分析手段
1、原子力显微镜 AFM
原子力显微镜(Atomic Force Microscopy, AFM)是由IBM 公司的Binnig与史丹佛大学的Quate 于一九八五年所发明 的,其目的是为了使非导体也可以采用扫描探针显微镜 (SPM)进行观测。 原子力显微镜是利用微小探针与待测物之间交互作用 力,来呈现待测物的表面之物理特性。所以在原子力显微 镜中也利用斥力与吸引力的方式发展出两种操作模式: (1)利用原子斥力的变化而产生表面轮廓为接触式原 子力显微镜(contact AFM ),探针与试片的距离约数个 Å。 (2)利用原子吸引力的变化而产生表面轮廓为非接触 式原子力显微镜(non-contact AFM ),探针与试片的距 离约数十个Å 到数百个Å。
5. 多相物质分析
多相物质相分析的方法是按上述基本步骤逐个确定其组成相。 多相物质的衍射花样是其各组成相衍射花样的简单叠加,这就 带来了多相物质分析(与单相物质相比)的困难: 检索用的三强线不一定局于同一相,而且还可能发生一个相的 某线条与另一相的某线条重叠的现象。 因此,多相物质定性分析时,需要将衍射线条轮番搭配、反复 尝试,比较复杂。
(2)字母索引
以物相英文名称字母顺序排列。每种相一个条目,占 一横行。 条目的内容顺序为:物相英文名称、三强线d值与相 对强度、卡片编号和参比强度号。条目示例如下:
4.物相定性分析的基本步骤
(1)制备待分析物质样品; (2)用衍射仪法或照相法获得样品衍射花样; (3)检索PDF卡片; (4)核对PDF卡片与物相判定。
3、Scanning Electron Microscope (扫描电镜SEM)
1 扫 描 电 子 显 微 镜 SEM 实 物
Scanning Electron Microscope 2. 扫描电镜(SEM)工作原理:电子和样品作用
电子束和固体样品表面作用时的物理现象
