电涌保护器(SPD)工作原理和结构
浪涌保护器的工作原理(SPD)
浪涌保护器的工作原理（SPD）浪涌保护器（SPD）的工作原理如下：在正常运行期间（例如，在没有浪涌的情况下），电涌保护器对安装它的电路系统没有影响。
它的作用类似于开路，并保持有源导体和大地之间的隔离。
当发生电压浪涌时.地凯科技浪涌保护器会在几纳秒内降低其阻抗并转移脉冲电流。
电涌保护装置的行为类似于闭合电路，过电压短路并限制在下游连接的电气设备的可接受值。
一旦脉冲浪涌停止，浪涌保护装置将恢复到其原始阻抗并返回到开路状态。
如果没有电涌保护装置,浪涌会到达电气设备。
如果浪涌超过电气设备的脉冲耐受电压,隔离度会降低，脉冲电流会自由流过设备，从而损坏设备。
图1通过在有源导体和接地（TT网络）之间使用电涌保护装置，可以限制过电压并安全地转移放电电流，从而在相和大地之间建立等电位连接。
图2电涌保护装置中使用的技术电涌保护装置包含至少一个非线性组件，其电阻随施加在其上的电压的功能而变化。
基于火花隙的浪涌保护装置它们被称为开关浪涌保护装置。
火花隙是由两个紧密靠近的电极组成的组件，它们将电路的一部分与另一部分隔离到一定的电压水平。
这些电极可以在空气中或用气体封装。
在系统正常运行期间（在额定电压下），火花隙不会在两个电极之间传导电流。
在存在电压浪涌的情况下，随着电极之间形成电弧，火花隙的阻抗迅速降低到O.IT。
，通常在100ns内。
电涌结束时电弧熄灭，恢复隔离。
图3压敏电阻电涌保护装置压敏电阻是阻抗由电压控制的元件，具有连续但不线性的“U与I的函数”。
基于压敏电阻的浪涌保护器件，也称为电压限制，其特点是当不存在浪涌时（通常高于IMQ）具有高阻抗。
当发生浪涌时，压敏电阻的阻抗在几纳秒内迅速降至1Q以下，允许电流流动。
压敏电阻在放电浪涌后恢复其隔离特性。
压敏电阻的一个特点是，流过压敏电阻的电流可以忽略不计，称为剩余电流IPE（IOO至200UA）。
图4火花隙与压敏电阻的比较火花隙的主要特征是它们能够管理来自直接雷击的大量能量,而压敏电阻的保护水平非常低（因此性能很高），并且动作迅速。
电涌保护器(SPD)工作原理和结构
编订：__________________审核：__________________单位：__________________电涌保护器（SPD）工作原理和结构Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-8242-61 电涌保护器（SPD）工作原理和结构使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
电涌保护器(SurgeprotectionDevice)是电子设备雷电防护中不可缺少的一种装置，过去常称为“避雷器”或“过电压保护器”英文简写为SPD。
电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击而损坏。
电涌保护器的类型和结构按不同的用途有所不同，但它至少应包含一个非线性电压限制元件。
用于电涌保护器的基本元器件有：放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。
一、SPD的分类：1、按工作原理分：（1）．开关型：其工作原理是当没有瞬时过电压时呈现为高阻抗，但一旦响应雷电瞬时过电压时，其阻抗就突变为低值，允许雷电流通过。
用作此类装置时器件有：放电间隙、气体放电管、闸流晶体管等。
（2）．限压型：其工作原理是当没有瞬时过电压时为高阻扰，但随电涌电流和电压的增加其阻抗会不断减小，其电流电压特性为强烈非线性。
用作此类装置的器件有：氧化锌、压敏电阻、抑制二极管、雪崩二极管等。

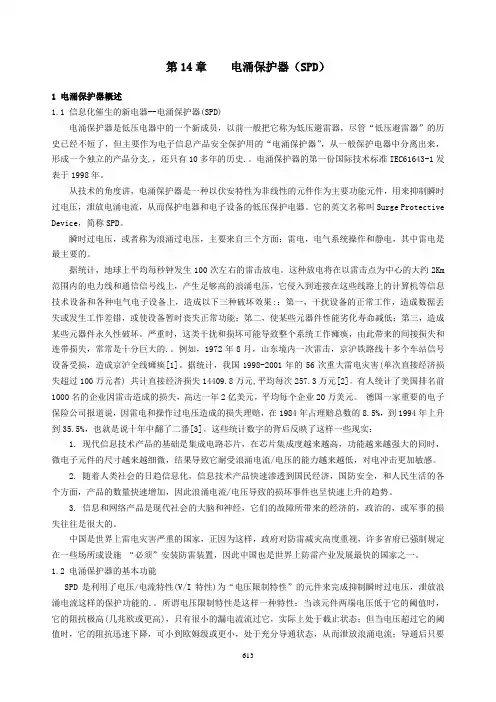

第14章 电涌保护器(SPD)
第14章电涌保护器（SPD）1 电涌保护器概述1.1 信息化催生的新电器--电涌保护器(SPD)电涌保护器是低压电器中的一个新成员，以前一般把它称为低压避雷器，尽管“低压避雷器”的历史已经不短了，但主要作为电子信息产品安全保护用的“电涌保护器”，从一般保护电器中分离出来，形成一个独立的产品分支,，还只有10多年的历史.。
电涌保护器的第一份国际技术标准IEC61643-1发表于1998年。
从技术的角度讲，电涌保护器是一种以伏安特性为非线性的元件作为主要功能元件，用来抑制瞬时过电压，泄放电涌电流，从而保护电器和电子设备的低压保护电器。
它的英文名称叫Surge Protective Device，简称SPD。
瞬时过电压，或者称为浪涌过电压，主要来自三个方面：雷电，电气系统操作和静电，其中雷电是最主要的。
据统计，地球上平均每秒钟发生100次左右的雷击放电。
这种放电将在以雷击点为中心的大约2Km 范围内的电力线和通信信号线上，产生足够高的浪涌电压，它侵入到连接在这些线路上的计算机等信息技术设备和各种电气电子设备上，造成以下三种破坏效果:：第一，干扰设备的正常工作，造成数据丢失或发生工作差错，或使设备暂时丧失正常功能；第二，使某些元器件性能劣化寿命减低；第三，造成某些元器件永久性破坏。
严重时，这类干扰和损坏可能导致整个系统工作瘫痪，由此带来的间接损失和连带损失，常常是十分巨大的.。
例如，1972年8月，山东境内一次雷击，京沪铁路线十多个车站信号设备受损，造成京沪全线瘫痪[1]。
据统计，我国1998-2001年的56次重大雷电灾害(单次直接经济损失超过100万元者) 共计直接经济损失14409.8万元,平均每次257.3万元[2]。
有人统计了美国排名前1000名的企业因雷击造成的损失，高达一年2亿美元，平均每个企业20万美元。
德国一家重要的电子保险公司报道说，因雷电和操作过电压造成的损失理赔，在1984年占理赔总数的8.5%，到1994年上升到35.5%，也就是说十年中翻了二番[3]。
SPD基础及参数(精编文档).doc
【最新整理，下载后即可编辑】电涌保护器SPD电涌保护器surge protective device (SPD) 指目的在于限制瞬态过电压和分走电涌电流的器件。
它至少含有一个非线性元件，过去常称为“避雷器”或“过电压保护器”。
电涌（又称浪涌）和峰值电压电涌和峰值电压（脉冲）是指“常规”电压的增加，通常由剧烈变动或电力需求的增加而引起。
打开大功率电器、吸尘器、空调、洗衣机都可以引发电涌和峰值电压。
任何一种类型的干扰都能够损坏电子设备。
超出实际维修范围。
另外，恶劣天气（闪电）和电力公司的日常拉关闸及维修工作都会给电源线带来破坏性的电涌。
为什么需要电涌保护器？即使是很小的电涌或峰值电压也可以最终摧毁或影响昂贵的电子设备的性能，如电脑、电话、传真、电视、音频/视频设备和其它家用电器和工具。
电脑芯片的普遍使用越发需要电涌保护，因为这些芯片往往对电压波动都十分敏感。
电涌保护器如何工作电涌保护器像电力海绵一样，能够吸收危险的额外电压，防止大多数这样的电压进入您的敏感设备。
具有电话线保护功能的防涌插座可给您的用电设备提供最完备的保护，以防受到有害电涌侵害。
电涌和尖峰电压会通过电话和电源线破坏或降低您贵重电子设备的性能水平。
完善的电涌保护功能可随时保护诸如计算机、电话机、调制解调器、电视机及其它家庭电子设备和电器用具。
防浪涌插座，可以使您的用电设备及电话设备防雷击、稳定工作、延长电器使用寿命。
产品特点：保护电话/DSL/宽带线路保护高达45,000安的最大尖峰电流提供高达1780焦耳能级的最大保护过滤电磁/无线电频率干扰（EMI/RFI）在1纳秒内响应以保护设备电涌保护器电涌保护器(Surge protection Device)是电子设备雷电防护中不可缺少的一种装置，过去常称为“避雷器”或“过电压保护器”英文简写为SPD。
电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击而损坏。
电涌保护器
电涌保护器百科名片电涌保护器电涌保护器surge protective device (SPD) 指目的在于限制瞬态过电压和分走电涌电流的器件。
它至少含有一个非线性元件，过去常称为“避雷器”或“过电压保护器”。
目录电涌（又称浪涌）和峰值电压电涌保护器作用电涌保护器如何工作产品介绍：电涌保护器一、SPD的分类：二、SPD的基本元器件及其工作原理：??三、SPD的基本电路电涌（又称浪涌）和峰值电压电涌保护器作用电涌保护器如何工作产品介绍：电涌保护器一、SPD的分类：二、SPD的基本元器件及其工作原理：??三、SPD的基本电路四、电涌保护器的主要参数展开编辑本段电涌（又称浪涌）和峰值电压电涌和峰值电压（脉冲）是指“常规”电压的增加，通常由剧烈变动或电力需求的增加而引起。
打开大浪涌[1]功率电器、吸尘器、空调、洗衣机都可以引发电涌和峰值电压。
任何一种类型的干扰都能够损坏电子设备。
超出实际维修范围。
另外，恶劣天气（闪电）和电力公司的日常拉关闸及维修工作都会给电源线带来破坏性的电涌。
电涌性能特点· B+C级保护通流量大，残压极低，响应时间快；·采用最新灭弧技术，彻底避免火灾；；·采用温控保护电路，内置热保护；·自带远程告警干接点，便于远程监控；·配备雷电计数器，准确记录雷击次数；·带有电源状态指示灯，指示浪涌保护器工作状态；·核心元件采用国际知名品牌，性能优异；·结构严谨，工作稳定可靠。
编辑本段电涌保护器作用保护电话/DSL/宽带线路保护高达45,000安的最大尖峰电流提供高达1780焦耳能级的最大保护过滤电磁/无线电频率干扰（EMI/RFI）在1纳秒内响应以保护设备即使是很小的电涌或峰值电压也可以最终摧毁或影响昂贵的电子设备的性能，如电脑、电话、传真、电视、音频/视频设备和其它家用电器和工具。
电脑芯片的普遍使用越发需要电涌保护，因为这些芯片往往对电压波动都十分敏感。
电涌保护器(SPD)工作原理和结构
电涌保护器（SPD）工作原理和结构【摘要】电涌保护器（SPD）在电气设备保护中扮演着至关重要的角色。
本文首先介绍了SPD的重要性和文章内容概述，随后详细阐述了SPD的作用原理和结构组成，包括金属氧化物电压保护器（MOV）和气体放电管的工作原理。
在安装注意事项部分，提醒了读者应注意保护器的正确安装方法。
在结论中强调了SPD在电气设备保护中的不可或缺性，并展望了未来SPD的应用前景。
总结全文内容，重申了SPD的重要性。
通过本文的介绍，读者可以更加深入地了解电涌保护器及其在电气设备保护中的重要作用，并加深对其工作原理和结构的理解。
【关键词】电涌保护器（SPD），工作原理，结构，金属氧化物电压保护器（MOV），气体放电管，安装注意事项，电气设备保护，展望，总结。
1. 引言1.1 介绍电涌保护器（SPD）的重要性电涌保护器（SPD）是一种在电气系统中用于保护设备免受电涌伤害的重要装置。
在现代电气系统中，各种电子设备的数量和复杂程度不断增加，使得电涌对设备造成的危害也变得更加严重。
电涌是由于雷电、电网故障、电动机启动等原因引起的瞬态过电压，如果不加以有效地抑制，可能导致设备的损坏甚至电火灾的发生。
电涌保护器（SPD）的作用就是在电路中引入一个可靠的、可控的导通通道，将过电压引入地，从而保护设备免受电涌的侵害。
由于其快速响应、高能量吸收能力和长寿命等特点，电涌保护器在现代电气系统中扮演着非常重要的角色。
通过正确使用和布置电涌保护器，可以有效保护电气设备的安全运行，减少因电涌引起的损失。
了解电涌保护器的工作原理和结构，以及合理选择和安装电涌保护器，对于保障电气设备的安全运行至关重要。
在本文中，我们将详细介绍电涌保护器的工作原理和结构，希望能为读者提供一些有益的信息和参考。
1.2 概述文章内容本文将重点介绍电涌保护器（SPD）的工作原理和结构，以及其在电气设备保护中的重要性。
首先将探讨电涌保护器（SPD）的作用原理，包括如何有效地保护电气设备免受电压突变和电涌损害。
浪涌保护器（SPD）保护模式详解
浪涌保护器（SPD）保护模式详解浪涌保护器( SPD )保护模式详解——瑞隆源电子一、SPD保护模式的定义用以限制瞬时过电压和泄放电涌电流的电器，它至少应包括一种非线性元件。
在一般平时的工作中也称“浪涌保护器”、“浪涌防护器”、“电涌保护器”、“防雷器”等。
二、浪涌保护器的保护模式1.什么是保护模式：SPD可连接在L（相线）、N（中性线）、PE（保护线）间，如L-L、L-N、L-PE、N-PE，这些连接方式称为保护模式，它们与供电系统的接地型式有关。
按GB50054-95《低压配电设计规范》规定，供电系统的接地型式可分为：TN-S 系统（三相五线）、TN-C系统（三相四线）TN-C-S系统（由三相四线改为三相五线）、IT系统（三相三线）和TT系统（三相四线，电源有一点与地直接连接，负荷侧电气装置外露可导电部分连接的接地极与电源接地极无电气联系）。
目前，浪涌保护器的保护模式大部分是4个保护模式（L-PE，N-PE），即三根火线分别与保护线，中性线与保护线连接。
4模式保护，见图1的最右边的4个模式。
还有一部分是全模式（L-L、L-N、L-PE、N-PE），即三根火线之间，三根火线分别与保护线，三根火线分别与中性线，中性线与保护线。
全模式最多有10模式，在常用的3相星形接地方式中就是10模式。
2.全模保护的浪涌保护器的结构：深圳市瑞隆源电子有限公司专业制作各种不同规格的陶瓷气体放电管，放电管，防雷器，避雷器等等。
TEL=0755********在我国通常使用的4模式保护器中（参照IEC标准），常用的是4个单片组合在一起，三个单片分别连接火线与保护线（L1-G，L2-G，L3-G）另一个单片连接中性线与保护线（N-G）。
4模式的浪涌保护设备没有对浪涌电流经过的所有可能的线路都进行保护，如火线—火线之间（L1-L2，L1-L3，L2-L3），火线—中性线（L1-N，L2-N，L3-N）。
而北美电气电子工程师学会(IEEE)对电涌保护设备有明确规定：用于3相4线+地电路的电涌保护设备需要对电流经过的所有可能的线路进行保护，它们包括L-L，L-N，L-G，N-G。
SPD的工作原理
SPD的工作原理SPD，即“Surge Protective Device”，是一种用于保护电气设备免受过电压浪涌（电涌）损害的装置。
在电力系统中，由于雷击、电网故障或其他原因，可能会产生瞬态过电压，这些过电压会对电气设备造成严重的损坏甚至导致设备故障。
SPD的工作原理是通过引导和分散过电压，将其导向地或其他低阻抗路径，从而保护电气设备。
下面将详细介绍SPD的工作原理。
1. SPD的基本组成部分SPD由以下几个主要组成部分构成：- 金属氧化物压敏电阻（MOV）：用于分散和吸收过电压。
- 电气连接器：用于将SPD与电源和设备连接。
- 熔断器：用于保护SPD内部电路免受过电流损害。
- 接地电极：用于引导和分散过电压到地。
2. SPD的工作原理当电力系统中出现过电压时，SPD会迅速响应并将过电压引导到地。
具体工作原理如下：- 当电力系统中的过电压超过SPD的额定电压时，SPD内的MOV将开始工作。
- MOV是一种电阻值随电压变化的元件，当电压低于其额定电压时，其电阻值非常高，几乎不导电。
但当电压超过其额定电压时，MOV的电阻值会急剧下降，形成一条低阻抗路径，将过电压引导到地。
- 同时，SPD内的熔断器会检测过电流。
如果过电流超过SPD的额定电流，熔断器会自动切断电路，保护SPD内部电路免受过电流损害。
- 最后，SPD的接地电极将过电压导向地，确保电气设备和人员的安全。
3. SPD的特点和优势SPD具有以下特点和优势：- 高响应速度：SPD能够在毫秒级别内响应过电压，保护电气设备免受损害。
- 高能量吸收能力：SPD能够吸收大量的过电压能量，保护电气设备不受损害。
- 长寿命：SPD的使用寿命长，能够经受多次过电压冲击。
- 安全可靠：SPD能够确保电气设备和人员的安全，减少事故和损失的发生。
- 安装方便：SPD可以与电源和设备直接连接，安装简单方便。
4. SPD的应用领域SPD广泛应用于各个领域，包括：- 住宅和商业建筑：用于保护电气设备免受雷击和电网故障的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电涌保护器（SPD）工作原理和结构
（Surge protection Device）是电子设备雷电防护中不可缺少的一种装置，过去常称为避雷器或过电压保护器英文简写为SPD.电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击而损坏。
电涌保护器的类型和结构按不同的用途有所不同，但它至少应包含一个非线性电压限制元件。
用于电涌保护器的基本元器件有：放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。
一、SPD的分类
1、按工作原理分：
1.开关型：其工作原理是当没有瞬时过电压时呈现为高阻抗，但一旦响应雷电瞬时过电压时，其阻抗就突变为低值，允许雷电流通过。
用作此类装置时器件有：放电间隙、气体放电管、闸流晶体管等。
2.限压型：其工作原理是当没有瞬时过电压时为高阻扰，但随电涌电流和电压的增加其阻抗会不断减小，其电流电压特性为强烈非线性。
用作此类装置的器件有：氧化锌、压敏电阻、抑制二极管、雪崩二极管等。
3.分流型或扼流型
分流型：与被保护的设备并联，对雷电脉冲呈现为低阻抗，而对正常工作频率呈现为高阻抗。
扼流型：与被保护的设备串联，对雷电脉冲呈现为高阻抗，而对正。
