冷库立式壳管式冷凝器的安装
不同型式的冷凝器有不同的布置要求
不同型式的冷凝器有不同的布置要求
冷凝器有立式、卧式、淋水式和蒸发式几种，应根据不同的冷库种类进行布置。
冷凝器的安装高度，必须保证其液体按自流条件流入贮液器内。
冷凝器上应安装设压力表和安全阀。
不同型式的冷凝器有不同的布置要求，具体要求如下：
1、立式冷凝器应安装在室外，位于离机房出入口较近的地方。
可利用底部的水池作基础，其安装高度必须能使氨液借助重力流人贮氨器为准。
2、卧式管壳式冷凝器一般设置在室内的设备间。
冷库安装布置时除高度必须保证其液体能自动流入储液器外，还应留有通洗和更换管子的空间余地。
当两台冷凝器靠墙布置时，底部应设有连通管。
3、淋水式冷凝器和蒸发式冷凝器一般布置在冷库冻结物冷藏间的屋顶上，且周围通风良好。
淋水式蒸发器还应尽量将其排管垂直于该地区夏季的主导风向，并在四周设置百页挡水板。
4、冷库安装在室外的冷凝器均应设置遮阳设施，防止太阳直接照射。
冷库工程立式冷凝器的安装
冷库工程立式冷凝器一般安装在室外，利用冷凝器的循环水池作为基础，安装位置较高，氨液可以顺利地流到高压储液器。
循环水池的顶部要按照冷凝器的筒身径直开孔，以使冷凝水泄入水池，还需要留出落水观察孔，以便观察落水情况及测量水温。
冷库工程立式冷凝器在水池顶上安装时，可以浇灌钢筋混凝土预埋地脚螺栓来固定立式管壳式冷凝器，也可以在水池口预埋钢板，并将槽钢或工字钢焊接在钢板上作为基础，通过在槽钢或工字钢上开螺栓孔，用螺栓来固定安装冷凝器。
冷库工程冷凝器安装后应在冷凝器的顶部设置操作平台（包括平台、栏杆、爬梯），目的是便于立式冷凝器的检查、检修和清洗。
操作平台的习惯做法是在冷凝器筒壁上焊接斜支撑托平台，在冷凝器筒体上焊接时应注意焊接质量，防止焊接不当损伤筒壁，造成泄漏。
操作平台的形式按冷凝器的台数及安装形式确定。
转载请注明首发聚鑫制冷，侵权必究，谢谢！。
111kW水冷式管壳冷凝器_设计说明书
课程设计课程名称热交换器课程设计题目名称111kW 水冷式冷凝器学生学院____ 专业班级学号_______________学生姓名________________指导教师 _________________ 2012年07月05日课程设计任务书一、课程设计的内容设计一台冷库用冷凝器。
冷凝器热负荷 Q k=111kW冷凝温度t k = 40C,制冷剂为R22冷却水进出口温度分别为：进口温度t2 = 32C,出口温度t2 = 36C。
二、课程设计的要求与数据1）学生在教师指导下独立完成设计。
2）换热器设计要结构合理，设计计算正确。
3）图纸要求：图面整洁、布局合理，线条粗细分明，符号国家标准，尺寸标注规范，用计算机绘图。
4）说明书要求：文字要求：文字通顺，语言流畅，书写工整，层次分明，用计算机打印。
格式要求：（1）课程设计封面；（2）任务书；（3）摘要；（4）目录；（5）正文，包括设计的主要参数、热力计算、传热计算、换热器结构尺寸计算布置及阻力计算等设计过程；对所设计的换热器总体结构的讨论分析；心得体会等；（6）参考文献三、课程设计应完成的工作1）按照设计计算结果，编写详细设计说明书1份;2）绘制换热器的装配图1张，拆画零件图1〜2张四、课程设计进程安排五、应收集的资料及主要参考文献[1]吴业正•制冷原理及设备（第2版）[M].西安：西安交通大学出版社，1998.[2]吴业正.小型制冷装置设计指导[M].北京：机械工业出版社，1999.[3]史美中,王中铮.热交换器原理与设计[M].南京：东南大学出版社，2003.[4]余建祖.换热器原理与设计[M].北京：北京航空航天大学出版社，2006.⑸ 杨世铭，陶文铨.传热学（第四版）[M].北京：高等教育出版社，2006.⑹ 中华人民共和国国家标准一管壳式换热器（GB15J 1999）.[7]其它设计资料：包括各种换热器设计标准、制冷工程设计手册、制冷设备手册、制冷机工艺等相关资料.发出任务书日期：2012年6月25日指导教师签名:计划完成日期：2012年7月06日基层教学单位责任人签章:主管院长签章:设计总说明本课程设计是设计一个热负荷为111kW的水冷式管壳冷凝器。
冷库工程施工安装(3篇)
第1篇一、施工准备1. 制定施工方案：根据客户需求，结合现场实际情况，制定合理的施工方案，包括施工顺序、施工工艺、施工质量要求等。
2. 材料设备准备：根据施工方案，准备所需的库板、保温材料、制冷设备、电气设备、管道等材料，确保材料质量符合国家标准。
3. 施工队伍组织：组建专业的施工队伍，明确各工种人员职责，进行技术交底和安全教育。
二、施工过程1. 库体安装（1）基础处理：对冷库基础进行平整、夯实，确保地基承载力满足设计要求。
（2）库板安装：按照设计要求，将库板拼装成库体，确保库体平整、紧密、无空心感。
（3）库门安装：安装库门，确保开关灵活、密封性好。
2. 制冷设备安装（1）制冷机组安装：按照施工规范，将制冷机组安装于指定位置，确保水平牢固。
（2）蒸发器安装：在库内安装蒸发器，确保蒸发器与库体连接紧密。
（3）冷凝器安装：在库外安装冷凝器，确保冷凝器与库外机组连接紧密。
3. 电气设备安装（1）电控箱安装：按照设计要求，将电控箱安装在指定位置，确保电气设备连接正常。
（2）电动门安装：安装电动门，确保电动门开关灵活、密封性好。
（3）照明灯安装：在库内安装照明灯，确保照明充足。
4. 管道安装（1）制冷管道安装：按照施工规范，将制冷管道连接到制冷机组、蒸发器和冷凝器，确保管道连接紧密、保温良好。
（2）排水管道安装：安装排水管道，确保排水顺畅。
三、系统调试与验收1. 系统调试：在设备安装完成后，进行系统调试，确保制冷系统运行正常。
2. 验收：按照设计要求和施工规范，对冷库进行验收，确保冷库质量符合标准。
四、售后服务1. 售后服务团队：组建专业的售后服务团队，为客户提供及时、高效的售后服务。
2. 定期巡检：对冷库进行定期巡检，确保制冷系统运行稳定。
3. 维护保养：为客户提供制冷设备的维护保养服务，延长设备使用寿命。
总之，冷库工程施工安装是一项复杂而细致的工作，需要严格按照施工规范和设计要求进行。
通过精心组织、科学施工，确保冷库质量，为客户提供优质的服务。

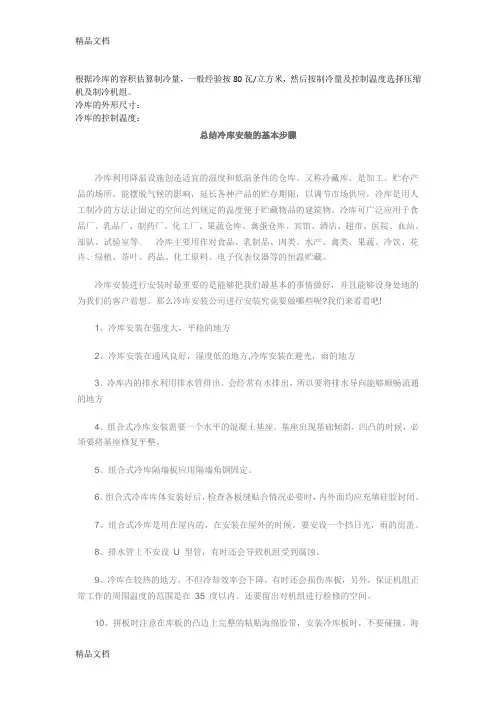

最新总结冷库安装的基本步骤
根据冷库的容积估算制冷量，一般经验按80瓦/立方米，然后按制冷量及控制温度选择压缩机及制冷机组。
冷库的外形尺寸：冷库的控制温度：总结冷库安装的基本步骤冷库利用降温设施创造适宜的湿度和低温条件的仓库。
又称冷藏库。
是加工、贮存产品的场所。
能摆脱气候的影响，延长各种产品的贮存期限，以调节市场供应。
冷库是用人工制冷的方法让固定的空间达到规定的温度便于贮藏物品的建筑物。
冷库可广泛应用于食品厂、乳品厂、制药厂、化工厂、果蔬仓库、禽蛋仓库、宾馆、酒店、超市、医院、血站、部队、试验室等。
冷库主要用作对食品、乳制品、肉类、水产、禽类、果蔬、冷饮、花卉、绿植、茶叶、药品、化工原料、电子仪表仪器等的恒温贮藏。
冷库安装进行安装时最重要的是能够把我们最基本的事情做好，并且能够设身处地的为我们的客户着想。
那么冷库安装公司进行安装究竟要做哪些呢?我们来看看吧!1、冷库安装在强度大，平稳的地方2、冷库安装在通风良好，湿度低的地方,冷库安装在避光，雨的地方3、冷库内的排水利用排水管排出。
会经常有水排出，所以要将排水导向能够顺畅流通的地方4、组合式冷库安装需要一个水平的混凝土基座。
基座出现基础倾斜，凹凸的时候，必须要将基座修复平整。
5、组合式冷库隔墙板应用隔墙角钢固定。
6、组合式冷库库体安装好后，检查各板缝贴合情况必要时，内外面均应充填硅胶封闭。
7、组合式冷库是用在屋内的，在安装在屋外的时候，要安设一个挡日光，雨的房盖。
8、排水管上不安设U 型管，有时还会导致机组受到腐蚀。
9、冷库在较热的地方，不但冷却效率会下降，有时还会损伤库板，另外，保证机组正常工作的周围温度的范围是在35 度以内。
还要留出对机组进行检修的空间。
10、拼板时注意在库板的凸边上完整的粘贴海绵胶带，安装冷库板时，不要碰撞。
海绵胶带粘贴位置11、在排水管上一定要安设U 型管，安设U 型管可防止冷气泄漏，昆虫，老鼠的入侵。
12、由于冷库的库板种类繁多，安装活动冷库时应参照“冷库的拼装示意图”。
蒸汽压缩式制冷循环四大部件之二冷凝器
冷凝器的分类：根据冷却介质的不同，冷凝器可分为水冷式、空气冷却式、蒸发式等类型
冷凝器的安装方式
地面安装：适用 于小型系统或特 定场所
墙壁安装：节省 空间，适用于空 间有限的场所
屋顶安装：适用 于大型系统或需 要散热的场所
地下安装：适用于 特定需求，如地下 室或地沟等场所
冷凝器的使用和维护
安装位置：选择通 风良好的地方，避 免阳光直射和靠近 热源
水平调整：确保冷 凝器安装水平，以 保障制冷效果
工作原理：风冷式冷凝器通过空气的自然对 流或机械强制对流，将热量传递给冷凝器管 束，使管内的制冷剂放出热量并冷却。
特点：风冷式冷凝器结构简单、维护方便、 成本低，但散热效果受环境温度影响较大， 适用于干燥气候或空气质量较好的地区。
应用场景：风冷式冷凝器广泛应用于家用空 调、商用空调、工业制冷等领域。
感谢您的耐心观看
汇报人：XX
冷凝器的类型和特点
水冷式冷凝器
类型：水冷式冷凝 器分为立式流 动，将高温制冷剂 蒸气冷却成液体
特点：冷却效率高 ，适用于大型制冷 系统，但需要定期 维护和清洗
应用场景：广泛应 用于工业制冷、食 品冷冻等领域
风冷式冷凝器
简介：风冷式冷凝器是一种常见的冷凝器类 型，利用自然风或机械通风对冷凝器进行散 热，适用于小型制冷系统或空调系统。
定期清洁：使用软 刷子清除冷凝器表 面的灰尘和杂物， 保持散热通畅
维护保养：定期检 查冷凝器的管路和 连接处，确保无泄 漏或堵塞
壳管式冷凝器的分类、安装要点、使用及维护规程
壳管式冷凝器的分类、安装要点、使用及维护规程壳管式冷凝器是冷水机常用到的一种换热器，通常是由壳体、管板、传热管束、冷却水调配部件、冷却水及制冷剂的进出管接头等构成的一个封闭的水冷冷凝器。
那么，它的实在结构又有几种呢？如何安装和使用呢？壳管式冷凝器的分类依据壳体和传热管束的空间方位，壳管式冷凝器可分为立式和卧式两种。
但无论是哪一种型式，冷却水都是走管程（传热管束内），制冷剂都是走壳程的（壳体内、传热管束外的空间），即高温、高压制冷剂蒸气在传热管外表面冷却、凝结并汇聚到壳体的地步。
1、卧式壳管冷凝器卧式壳管冷凝器是水平方向装设的，筒体两端焊有钢板，板上焊接或胀接若干根传热管，该管采纳的是φ25mm×2.2mm或φ38mm×3mm 的无缝钢管。
冷凝器两端有水盖，水盖与壳体（或管板）常以法兰形式相连，因而冷却水处于一个密闭的空间。
所以卧式壳管冷凝器又叫封闭式壳管冷凝器。
高温高压的气体制冷剂由上部进入管束外部空间，冷凝后的液体由下部排出。
冷却水从一端封盖的下部进入后，将次序通过每个管组，最后从同一端封盖上部流出。
这样，可以提高管内冷却水的流动速度，加添冷却水侧的吸热系数；同时，由于冷却水的行程较长，冷却水进出口的温差也可有较大提高，因此，可使冷却水的用量较少。
卧房壳管冷凝器依照制冷剂的不同又可分为氨卧式和氟利昂卧式壳管冷凝器。
氨卧式壳管冷凝器的管束采纳光滑钢管，而氟利昂卧式壳管冷凝器的管束多采纳轧有低肋的铜管，采纳肋片的作用就是增大传热面积。
卧式壳管冷凝器特点：传热系数较高，耗水量较少，占用空间高度较小，结构紧凑，操作管理便利，但对冷却水水质要求高，水温较低时清洗水垢时不太便利，需要停止冷凝器的工作。
卧式壳管冷凝器适用范围：目前除了大、中、小型氨制冷装置使用外，氟利昂制冷系统也多采纳这种冷凝器。
特别是压缩式冷凝机组中使用最为广泛。
2、立式壳管冷凝器立式壳管冷凝器常坐落于一个集水池上，上下两端无水盖，但上端设有分水箱。
推荐：冷库板设备安装中冷凝器的安装方案介绍
冷库板设备安装中冷凝器的安装方案介绍【学员问题】冷库板设备安装中冷凝器的安装方案介绍？【解答】在冷库板设备中，冷凝器是冷库工程制冷系统中主要的热交换设备之一，其作用是把装配式冷库安装压缩机排出的高温制冷剂过热蒸气冷却和冷凝为高压液体。
制冷剂在冷凝器中放出的热量由冷却介质带走。
按冷却介质来分，装配式冷库工程安装冷凝器主要分为风冷式和水冷式。
外壳是用钢板卷制焊接成的圆柱体，冷库安装壳管式冷凝器分为立式和卧式两种。
立式壳管式冷凝器。
筒体两端焊有多孔管板，孔内对应有传热管，用于对制冷剂的冷却。
其特点是结构庞大，耗材多；冷却水流速低，易结垢，冷却水消耗量大，适用于水源充足、水质较差的地区。
卧式壳管式冷凝器的结构与立式类似，当制冷剂为氨时，传热管采用无缝钢管，制冷剂为氟利昂时，传热管采用低肋铜管。
卧式壳管式冷凝器的传热系数较高，冷却水耗用量较少，但对水质要求较高，广泛用于大、中、小型冷库氨和氟利昂制冷系统。
制冷剂放出的热量被空气带走。
适用冷负荷较小只在小型冷库制冷系统中使用。
风冷式冷凝器：风冷式冷凝器中。
活动冷库压缩机中制冷剂放出的热量被冷却水带走。
水冷式冷凝器种类较多，水冷式冷凝器：水冷式冷凝器中。
按其形状有套管式、壳管式及板式等。
套一根或数根直径较小的铜管（光滑管或低肋管）然后根据机组安排的要求弯制成圆形或U形螺旋型式。
制冷剂蒸气从上部进入外套管，装配式冷库制冷用的套管式冷凝器：一根直径较大的钢管或铜管中。
冷凝液从外套管下部流出；而冷却水则由下部进入内管，与制冷剂呈逆向流动，沿程吸收制冷剂蒸气的热量，最后由上部流出，这种型式的冷库安装冷凝器常用于冷负荷小于40kW活动冷库、小型冷库氟利昂制冷系统中。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。
事实表明，习惯左右了成败，习惯改变人的一生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷库立式壳管式冷凝器的安装
冷库立式壳管式冷凝器的安装和冷库制冷压缩机的安装是有一定的差别的，立式壳竹式冷凝器一般安装在室外，利用冷凝器的循环水池作为基础.因此安装位置偏高，有利于氮液顺利地流到高压储液器。
①安装前的准备工作
冷库立式冷凝器与水池的连接方法较多.最常见的是预埋锚铁或埋地脚螺栓。
水池上的顶埋锚铁是焊有螺纹钢锚钩的制板，在浇注水池时将其埋在水池上表面。
安装时，冷库立式冷凝器与水池的过渡连接件常用槽钢制作。
如果冷库立式冷凝器基础是预埋地脚螺栓，则在安装以前必须认真复核地脚螺栓的间距和对角线的距离，确认无误后才能安装。
在冷库立式冷凝器安装前，应根据设备布置图确认冷库立式冷凝器安装的管口方位，清除水池上表面凸瘤.预埋钢板水池应弹出对中墨线.并刮净锚板。
准备若干厚薄不等的垫板，根据冷库立式冷凝器的亚从，准备相应的起重机具.
②冷库立式冷凝器的就位
检查混凝土或钢架基础合理后，即可将冷凝器吊装就位，再进行找正.由于冷库立式冷凝器安装在室外，通常很难利用建筑物来承受吊装，而且不论冷库立式冷凝器大小起吊全高均为6.5m左右.所以通常选用汽车吊来完成吊装工作，以提高安装的工作效率.此外.用抱杆来吊装冷库立式冷凝器，也是常用的方法。
用抱杆吊装的方法较多，可用单杆、人字抱杆和双杆吊装，在确定吊装方案时，通常应考虑如场地、基础高度、抱杆高度等问题.采用双杆吊装，其抱杆的高度可低于冷库立式冷凝器起吊全高。
在双杆吊装时，用两只起吊葫芦牵引，再用一直葫芦牵制，相互之间默契配合，保证牵引同步收放交替。
所选用其中葫芦的起升高度和钢丝绳吊索的长度应进行核算，保证吊装一步到位。
如果葫芦要放单链起重，应注意葫芦的起重量为原额定起重量的二分之一，且保证单个葫芦的起重量为设备起吊总重量。
另外值得提醒的是，在起吊时应预先挂好两方向的垂线，以备就位时找冷库立式冷凝器的垂直度用。
当吊装的冷库立式冷凝器位于水池基础正上方时，按墨线摆正在槽钢上方.
③冷库立式冷凝器的垂直度找正
冷库立式冷凝器应安装垂直，全长允许偏差不超过5mm，可利用线锤作为垂直基准，利用撬杠进行调整，需要时可加入垫板。
找正后，拧紧地脚螺栓，并将过渡连接件连同垫板与锚铁一起焊死。
④冷库立式冷凝器平台的制作
冷库立式冷凝器为了操作和检修，通常要制作操作平台。
操作平台包括平台、栏杆和爬梯三部分.框架的大小以四周留60cm通道为宜，扶梯的宽度约50-55cm，栏杆的高度约90-100cm，通道上覆上防滑钢板，操作平台形式按冷凝器的台数及安装形式的不同而不同，制作安装时可根据具体形式按标准图选用。
在制作平台框架时考虑到方便和安全，平台的框架制作可在
水池上方冷库立式冷凝器下部焊接组装，然后再将平台的框架沿冷库立式冷凝器筒体向上吊至筒体上的四个短节处进行组对焊接。
平台制作完毕后，将各立管上端的分水头装上。
卧式壳管式冷库冷凝器的安装
卧式壳管式冷库冷凝器的安装
冷库立式壳管式冷凝器的安装一般是在屋外的，而卧式壳管式冷库冷凝器一般安装在室内，并与储液器叠起来安装，以减少室内占地面积。
①安装前的准备工作
a.冷库卧式冷凝器的安装位置
安装在室内时，应考虑在它的一端留有相当于冷凝器内管子长度的距离，或在对准它的端部处开有门、窗，便于今后修理或更换管子。
当与储液器叠加安装时，安装高度必须保证冷凝器中的氨液能顺利流到储液器中。
因此，冷凝器出液管的截止阀应低于出液口至少300mm，使阀上方有一段液柱。
从而能克服阀门及弯头的阻力;其出液水平必须高于油分离器进液管250-300mm.多台冷库卧式冷凝器
并联时.可以按以下两种方法布置。
b.冷库卧式冷凝器的支架
当冷库卧式冷凝器与储液器叠加安装时.需要现场制作支架。
在考虑支架结构时.主要是支架的稳定性、刚度和结构不影响配管等问题.支架一般用槽钢制作，槽钢与槽钢凹面的连接.应割摔焊接.柳钢摔头的划线模板.可取同规格的格钢短废料，放在梢钢需割禅头处.用石笔划线.如图3-13所示.有些冷库卧式冷凝器和储液器出厂时.筒体上只焊有鞍式支座衬板并无鞍式支座.而且冷库卧式冷凝器与储液器两支座间距不一，一般冷库卧式冷凝器支座间距要大些，因此支架支座应根据设备的实际尺寸和重量而定。
②冷库卧式冷凝器的安装
当冷库卧式冷凝器与储液器叠加安装时，应先安装储液器，吊装时可利用支架挂葫芦，并将储液器就位于其上。
冷库卧式冷凝器的吊装可用人字抱杆葫芦吊装，安装后两设备的水平度应符合有关技术文件规定。
淋激式冷凝器结构原理及其应用：
淋激式冷凝器由无缝钢管组成的，制冷剂蒸气从下面进入蛇行管，冷凝后的氨液由蛇行管的一段经排液管进入贮液器。
冷却水从配水箱流入水槽中，经水槽下面的缝隙流到蛇行管外表面，最后流入水池。
冷却水
经冷却塔冷却后循环使用。
淋激式冷凝器结构简单，可在现场加工制作，水垢比较容易清除。
但需要用较多的金属材料，占地面积大。
