CATIA数模上加注文字的方法
CATIA纸注释
CATIA纸注释CATIA是一款用于三维设计和工程分析的计算机辅助设计软件。
它被广泛应用于航空、汽车、机械制造等行业，以及工程师、设计师和学生之间的教学和交流。
在使用CATIA进行设计时，纸注释是一种非常重要的技巧，它能够对设计图纸进行标记和说明，提高设计效率和准确性。
本文将介绍CATIA纸注释的基本概念、使用方法和技巧。
一、什么是CATIA纸注释CATIA纸注释是指在CATIA设计软件中对图纸进行注释和标记的操作。
通常情况下，我们需要在设计图纸上添加文字、符号、标记等内容，以便更好地表达设计意图、项目要求和设计规范。
CATIA纸注释是一种规范化的注释方式，它提供了一系列标准化的注释工具和选项，使得注释内容能够准确清晰地呈现在设计图纸上。
二、CATIA纸注释的基本使用方法在CATIA中进行纸注释操作，我们首先需要打开设计图纸或3D模型，在页面上选择合适的注释工具和选项，并将注释内容添加到特定位置。
CATIA提供了丰富的注释工具和选项，包括文字注释、符号注释、尺寸标记、注释线等。
下面我们将介绍其中几种常用的注释方式。
1. 文字注释文字注释是最基本、常用的注释方式之一。
在CATIA中，我们可以通过选择“文字注释”工具，在设计图纸上指定位置添加文字。
在添加文字时，我们可以设置字体、字号、颜色等属性，以及添加斜体、下划线等样式。
文字注释可用于描述设计要求、标记特定区域或提供其他相关信息。
2. 符号注释符号注释是一种常用于标记特定特性、要求或意义的注释方式。
在CATIA中，我们可以选择不同的符号，如圆圈、箭头、方框等，将它们添加到设计图纸上的特定位置。
符号注释可以用于标记设计中的特殊点、焊接位置、工装要求等。
3. 尺寸标记尺寸标记是一种用于测量和标记设计尺寸的注释方式。
在CATIA 中，我们可以使用“尺寸标记”工具，将尺寸标记添加到设计图纸的特定位置。
在添加尺寸标记时，我们需要选择测量的尺寸类型（长度、角度等），并通过相关设置指定详细的标记要求。
CATIA中如何写字[资料]
![CATIA中如何写字[资料]](https://img.taocdn.com/s3/m/59ec6c9ba1116c175f0e7cd184254b35eefd1a1c.png)
CATIA中如何写字
1、首先新建一个Drawing格式的文件，如图1所示。
图1
2、用文字工具，写字，如图2所示
图2
3、在文字上单击右键，在弹出的菜单中选择属性Properties，在弹出的对话框中设置字
体、字号，如图3所示。
图3
4、单击保存按钮，保存格式必须为DXF，这点必须注意。
关闭该文件。
5、打开需要写字的工件，这里是一个平板，如图4所示。
图4
6、再次打开第4步保存的dxf格式的文件，此时应该如图5所示，也就是镂空的文字。
图5
7、选择这些文字，并且按“CTRL＋C”，也就是复制。
8、窗口切换到需要写字的工件中，在需要写字的表面上建立一个草图Sketch，并且将
这些已经复制的字粘贴，CTRL＋V，此时，由于两个文件的坐标可能不一致，从
而有可能在窗口中看不到复制的字体，只要单击按钮就可以看到了，如图6所示。
图6
9、选择复制的字体到需要放置的位置，可以对字体进行缩放，如图7所示，就是将字
体缩小为0.5倍。
结果如图8所示。
退出草图。
图7
图8
10、调用功能，将草图向下拉伸，如图9所示。
图9
11、调用功能，将草图向上拉伸，出现如图10所示的情况。
图10。
CATIA在曲面上刻字的方法
1.进入“零件设计模块”选择绘制好的草图进行“拉伸”或“凹槽” 2.使用“凹槽”命令，类型选择“直到曲面”，“第一限制”和“第二限制”分别选择“接合面”和“偏移面”
1.完成在曲面表面刻字的操作。
1.使用CAXA“文字”命令输入需要的文字（图案直接绘制）。 2.使用“分解”命令分解文字，得到如图所示空心字。 3.另存“dxf”格式。
1.使用“CAITA”打开制作好的空心文字。
2.进入实体草绘界面，将空心文字复制到草绘中。（一汽标志不封闭需要重新绘制， 忽略圆角选择需要刻字的曲面进行 “提取”→“接合” 2.使用“偏移”命令，将“接合”后的曲面偏移一个距离，这个距离即为字高或字深。

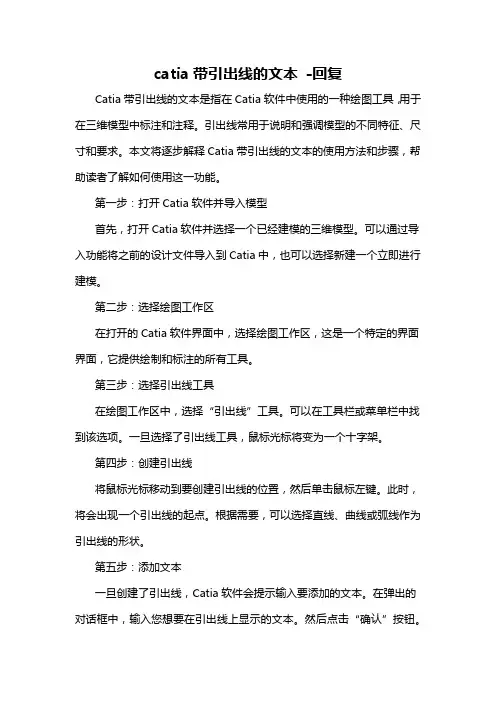

catia带引出线的文本 -回复
catia带引出线的文本-回复Catia带引出线的文本是指在Catia软件中使用的一种绘图工具，用于在三维模型中标注和注释。
引出线常用于说明和强调模型的不同特征、尺寸和要求。
本文将逐步解释Catia带引出线的文本的使用方法和步骤，帮助读者了解如何使用这一功能。
第一步：打开Catia软件并导入模型首先，打开Catia软件并选择一个已经建模的三维模型。
可以通过导入功能将之前的设计文件导入到Catia中，也可以选择新建一个立即进行建模。
第二步：选择绘图工作区在打开的Catia软件界面中，选择绘图工作区，这是一个特定的界面界面，它提供绘制和标注的所有工具。
第三步：选择引出线工具在绘图工作区中，选择“引出线”工具。
可以在工具栏或菜单栏中找到该选项。
一旦选择了引出线工具，鼠标光标将变为一个十字架。
第四步：创建引出线将鼠标光标移动到要创建引出线的位置，然后单击鼠标左键。
此时，将会出现一个引出线的起点。
根据需要，可以选择直线、曲线或弧线作为引出线的形状。
第五步：添加文本一旦创建了引出线，Catia软件会提示输入要添加的文本。
在弹出的对话框中，输入您想要在引出线上显示的文本。
然后点击“确认”按钮。
第六步：调整引出线和文本的位置引出线和文本的位置可以根据需要进行调整。
通过拖拽引出线的端点或曲线，可以改变引出线的形状和长度。
通过点击和拖拽文本框，可以改变文本的位置。
还可以使用其他工具来旋转、缩放或倾斜引出线和文本。
第七步：编辑文本格式Catia软件还提供了编辑文本格式的选项。
通过选择文本框并点击右键，可以调整字体、字号、加粗、倾斜等文本属性。
还可以更改文本框的背景色和边框颜色。
第八步：保存和导出一旦完成了引出线和文本的设置，可以将文件保存在Catia的默认格式或其他支持的格式中。
可以使用文件菜单中的“保存”选项，也可以选择“导出”选项来将文件导出为其他格式，如PDF、JPEG等。
总结：Catia带引出线的文本是一个方便的工具，用于在三维模型中添加标注和注释。
CATIA文字、尺寸与公差标注
CATIA文字、尺寸与公差标注1 范围本标准规定了CATIA三维模型尺寸的标注及CATIA二维图样中文字、尺寸、公差、表面粗糙度等的标注，并给出了在CATIA软件中相关设置。
本标准适用于CATIA软件所建三维模型的尺寸标注和绘制的航空产品图样，其它产品的研发亦可参照执行。
2 规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款。
凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T131 机械制图表面粗糙符号、代号及其注法GB/T1182 形状和位置公差通则、定义、符号和图样表示法GB/T4458.4 机械制图尺寸注法GB/T4458.5 机械制图尺寸公差与配合注法GB/T8170 数值修约规则GB/T13319 形状和位置公差位置度公差HB5859.1 飞机制图基本规定HB××××.1-××××基于CATIA建模要求第1部分：通用要求HB××××-×××× CATIA制图规则3 术语和定义HB××××.1-××××《基于CATIA建模要求第1部分：通用要求》确立以及下列的术语和定义适用于本标准。
3.1关联尺寸标注 associative dimensioningCATIA的一种尺寸标注功能。
它把三维模型的尺寸实体与要标注尺寸的二维几何图形关联起来，可以使所标注的尺寸值随三维模型尺寸实体的改变而自动更新，反之亦然。
与之相反的非相关尺寸标注（non-associative dimensioning）则所标注的尺寸不建立关联，三维模型尺寸实体与二维几何图形关联不发生相互影响。
CATIA工程图标注
CA TIA工程图尺寸标注工程视图创建完成之后，就需要给视图加上尺寸、公差等等，才能构成一张比较完整的工程图。
CATIA V5软件中主要的工程图尺寸特征有：尺寸标注、调整尺寸布局、尺寸公差、自动标注尺寸等等。
8.3.1 尺寸标注尺寸标注指的是在工程图上标注不同的尺寸，包括长度、直径、螺纹、倒角等等。
CATIA V5软件中主要的尺寸标注有：智能标注、累积标注、堆栈标注、长度/距离标注、角度标注、半径标注、直径标注、倒角标注、螺纹标注、坐标标注等等。
1.智能标注智能标注可以根据图形的不同而自动识别合适的标注方式，它能产生长度、角度、直径等的标注。
操作步骤如下：单击工具栏中【Dimensions】（智能标注）图标，然后单击图上的直线，自动标注出直线的长度，鼠标再单击窗口中任意位置，尺寸标注完成。
也可以在【Tools Palette】工具栏中选择标注的尺寸样式。
单击两条边，若两边平行，则系统自动标注出这两条边之间的距离。
若两条边不平行，则系统自动标注出这两条边的角度。
单击圆或圆弧，系统自动标注出它们的直径或半径。
也可以右键选择标注方式。
尺寸标注后，左键选择尺寸线移动则可以移动整个尺寸的位置，左键选择尺寸字移动则可以在尺寸线范围内移动尺寸字。
选择尺寸右击弹出菜单，选择其中的特性选项，在随后的对话框中可以修改尺寸字的大小或尺寸样式等。
如图8.50所示的轴套的尺寸标注就是全部采用智能标注方法标注的。
图8.50 智能标注2.累积标注累积标注指的是先确定一个起始边，所有标注的尺寸数值都是从这个起点累积起来的。
操作步骤如下：以曲轴的工程图为例。
单击工具栏中【Cumulated Dimensions】（累积标注）图标，先单击图上的一条边作为累积标注的起始边，系统自动会将起始边用圆圈标示。
再单击第二条边，标注出两边的距离。
如图8.51所示。
图8.51 标注第一个尺寸接着再单击第三条边，标注第二个尺寸。
以此类推，可以连续标注多个尺寸，在窗口空白处单击左键即结束尺寸的标注。
CATIA3D空间标注中文教程
公差顾问
• Proposal of applicable tolerance types regarding the selected surfaces, • Proposal of tolerance options when applicable, • Tolerancing rules verification Help for an errorfree tolerancing, • Automatic support of annotation syntax, • GUARANTEE of semantic and syntactic validity of the tolerancing, through the part / assembly life cycle.
投影视图 / 标注位面
创建标注位面 (2/8) 正视图（Front View）
投影视图由蓝色的轴表示，在配置树上标示为“正视视图（Front View）”
Front View 正视视图
创建标注位面 (3/8)
截面视图（Section View） 这个特定的标注平面用来管理3D标注: 定位在平行于标注平面的平面上。
文本被分配到一个宽度无限制的文本框架内. 可以拖拽箭头的端点来调整文本位置.
也可以依照网格定位 文字标注
可以拖拽箭头水平移动文字到标注平 面内的任何地方
通过文本属性工具条,可以设 置文本尺寸/颜色等属性.
如果激活的视图无效,出现警告信息. 标注平面内的标注将垂直于所选择的表面方式显示.
创建标注 (6/16)
尺寸
Automatic Default Annotation
自动缺省标注
Note Object Attribute
catia 文字制作
catia 文字制作教程首先确保你的电脑上装有CAD软件以及Catia软件；第一步：在CAD的文本窗口：输入“t”或者调出绘图工具栏：用鼠标左键单击“”，然后在黑色绘图区域，任意单击，拖出输入框并输入文字“空心字Catia”如图：第二步：①在CAD的文本窗口：输入“textfill”（如下图）②在CAD的文本窗口：输入“txtexp”（意思为文字分解），然后按“空格键”，选择绘图框中刚才输入的文字，后按“空格键”确定；结果如下：③在CAD的文本窗口：输入“x”（意思为分解），或调出修改工具栏：④在CAD的文本窗口：输入“e”（意思为删除），或“Delete”或调出修改工具栏：删除多余的线条，“空”为例：最后结果：注意：保存是请将CAD版本降低到2000版本（catia应该只能打开低版本）如图：另外：如果你按照上述操作，结果发现不能制作空心字，不要担心哦，主要是CAD在安装时，并不是全部安装的呀。
我们在制作空心字是使用了一个CAD模块：Cad Express Tools现在我就如何调出方法告诉大家：（以2006为例）首先打开“控制面板”，添加/删除程序，找到：Atuo CAD2006：选择添加/删除功能：然后下一步，找到Express Tools：下一步：点击下一步到安装完成，即可。
打开桌面上的CAD图标，进入界面；这时菜单栏就会出现Express Tools:Catia文字制作这时Catia文字制作才正式开始，打开Catia界面，新建零件1在Xy平面上建立草图，450X100；拉伸高度为10mm；现在我们将画的并保存为2000版本的空心字用Catia打开；如图第一步：框选所有文字内容，然后Ctrl+C （复制）；第二步：选择零件1中Xy 平面，建立草图，然后Ctrl+V ，使用放大缩小工具，找到粘贴进来的空心文字缩放大小：现在“空”字高度为122.214mm；我们将其缩放到60mm。
第四步：移动位置，将缩放后的文字轮廓移动到，我们指定的文字；第五步：用菜单栏中“工具”下的“草图分析”工具，检查草图是否封闭；在确认草图无误后，退出草图界面。
