MC145157锁相环频率合成器

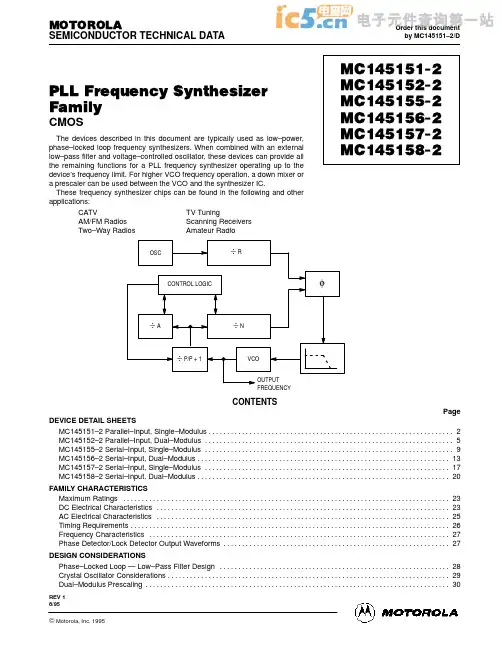

PLL Frequency Synthesizer FamilyCMOSThe devices described in this document are typically used as low–power,phase–locked loop frequency synthesizers. When combined with an external low–pass filter and voltage–controlled oscillator, these devices can provide all the remaining functions for a PLL frequency synthesizer operating up to the device’s frequency limit. For higher VCO frequency operation, a down mixer or a prescaler can be used between the VCO and the synthesizer IC.These frequency synthesizer chips can be found in the following and other applications:CATV TV Tuning AM/FM Radios Scanning Receivers Two–Way Radios Amateur RadioCONTENTSPageDEVICE DETAIL SHEETSMC145151–2 Parallel–Input, Single–Modulus 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . MC145152–2 Parallel–Input, Dual–Modulus 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . MC145155–2 Serial–Input, Single–Modulus 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . MC145156–2 Serial–Input, Dual–Modulus 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . MC145157–2 Serial–Input, Single–Modulus 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . MC145158–2 Serial–Input, Dual–Modulus 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FAMILY CHARACTERISTICSMaximum Ratings 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DC Electrical Characteristics 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AC Electrical Characteristics 25. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Timing Requirements 26. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Frequency Characteristics 27. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Phase Detector/Lock Detector Output Waveforms 27. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DESIGN CONSIDERATIONSPhase–Locked Loop — Low–Pass Filter Design 28. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Crystal Oscillator Considerations 29. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Dual–Modulus Prescaling 30. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Order this document by MC145151–2/DMOTOROLASEMICONDUCTOR TECHNICAL DATAMC145151-2MC145152-2MC145155-2MC145156-2MC145157-2MC145158-2Parallel-Input PLL Frequency SynthesizerInterfaces with Single–Modulus PrescalersThe MC145151–2 is programmed by 14 parallel–input data lines for the N counter and three input lines for the R counter. The device features consist of a reference oscillator, selectable–reference divider, digital–phase detector, and 14–bit programmable divide–by–N counter.The MC145151–2 is an improved–performance drop–in replacement for the MC145151–1. The power consumption has decreased and ESD and latch–up performance have improved.•Operating T emperature Range: – 40 to 85°C•Low Power Consumption Through Use of CMOS T echnology • 3.0 to 9.0 V Supply Range•On– or Off–Chip Reference Oscillator Operation •Lock Detect Signal•÷ N Counter Output Available•Single Modulus/Parallel Programming•8 User–Selectable ÷ R Values: 8, 128, 256, 512, 1024, 2048, 2410, 8192•÷ N Range = 3 to 16383•“Linearized” Digital Phase Detector Enhances Transfer Function Linearity •Two Error Signal Options: Single–Ended (Three–State) or Double–Ended •Chip Complexity: 8000 FET s or 2000 Equivalent GatesMOTOROLASEMICONDUCTOR TECHNICAL DATAMC145151-2Parallel-Input PLL Frequency SynthesizerInterfaces with Dual–Modulus PrescalersThe MC145152–2 is programmed by sixteen parallel inputs for the N and A counters and three input lines for the R counter. The device features consist of a reference oscillator, selectable–reference divider, two–output phase detector,10–bit programmable divide–by–N counter, and 6–bit programmable ÷ A counter.The MC145152–2 is an improved–performance drop–in replacement for the MC145152–1. Power consumption has decreased and ESD and latch–up performance have improved.•Operating T emperature Range: – 40 to 85°C•Low Power Consumption Through Use of CMOS T echnology • 3.0 to 9.0 V Supply Range•On– or Off–Chip Reference Oscillator Operation •Lock Detect Signal•Dual Modulus/Parallel Programming•8 User–Selectable ÷ R Values: 8, 64, 128, 256, 512, 1024, 1160, 2048•÷ N Range = 3 to 1023, ÷ A Range = 0 to 63•Chip Complexity: 8000 FET s or 2000 Equivalent Gates •See Application Note AN980MOTOROLASEMICONDUCTOR TECHNICAL DATAMC145152-2Serial-Input PLL Frequency SynthesizerInterfaces with Single–Modulus PrescalersThe MC145155–2 is programmed by a clocked, serial input, 16–bit data stream. The device features consist of a reference oscillator, selectable–refer-ence divider, digital–phase detector, 14–bit programmable divide–by–N counter, and the necessary shift register and latch circuitry for accepting serial input data.The MC145155–2 is an improved–performance drop–in replacement for the MC145155–1. Power consumption has decreased and ESD and latch–up performance have improved.•Operating T emperature Range: – 40 to 85°C•Low Power Consumption Through Use of CMOS T echnology • 3.0 to 9.0 V Supply Range•On– or Off–Chip Reference Oscillator Operation with Buffered Output •Compatible with the Serial Peripheral Interface (SPI) on CMOS MCUs •Lock Detect Signal•Two Open–Drain Switch Outputs•8 User–Selectable ÷ R Values: 16, 512, 1024, 2048, 3668, 4096, 6144,8192•Single Modulus/Serial Programming •÷ N Range = 3 to 16383•“Linearized” Digital Phase Detector Enhances Transfer Function Linearity •Two Error Signal Options: Single–Ended (Three–State) or Double–Ended •Chip Complexity: 6504 FET s or 1626 Equivalent GatesMOTOROLASEMICONDUCTOR TECHNICAL DATAMC145155-2MC145151–2 through MC145158–213Serial-Input PLL Frequency SynthesizerInterfaces with Dual–Modulus PrescalersThe MC145156–2 is programmed by a clocked, serial input, 19–bit data stream. The device features consist of a reference oscillator, selectable–refer-ence divider, digital–phase detector, 10–bit programmable divide–by–N counter, 7–bit programmable divide–by–A counter, and the necessary shift register and latch circuitry for accepting serial input data.The MC145156–2 is an improved–performance drop–in replacement for the MC145156–1. Power consumption has decreased and ESD and latch–up performance have improved.•Operating T emperature Range: – 40 to 85°C•Low Power Consumption Through Use of CMOS T echnology • 3.0 to 9.0 V Supply Range•On– or Off–Chip Reference Oscillator Operation with Buffered Output •Compatible with the Serial Peripheral Interface (SPI) on CMOS MCUs •Lock Detect Signal•Two Open–Drain Switch Outputs •Dual Modulus/Serial Programming•8 User–Selectable ÷ R Values: 8, 64, 128, 256, 640, 1000, 1024, 2048•÷ N Range = 3 to 1023, ÷ A Range = 0 to 127•“Linearized” Digital Phase Detector Enhances Transfer Function Linearity •Two Error Signal Options: Single–Ended (Three–State) or Double–Ended •Chip Complexity: 6504 FET s or 1626 Equivalent GatesMOTOROLASEMICONDUCTOR TECHNICAL DATAMC145156-2MC145151–2 through MC145158–2MOTOROLA15OUTPUT PINSPD outPhase Detector A Output (Pin 6)Three–state output of phase detector for use as loop–error signal. Double–ended outputs are also available for this pur-pose (see φV and φR ).Frequency f V > f R or f V Leading: Negative Pulses Frequency f V < f R or f V Lagging: Positive PulsesFrequency f V = f R and Phase Coincidence: High–Imped-ance State φR , φVPhase Detector B Outputs (Pins 4, 3)These phase detector outputs can be combined externally for a loop–error signal. A single–ended output is also avail-able for this purpose (see PD out ).If frequency f V is greater than f R or if the phase of f V is leading, then error information is provided by φV pulsing low.φR remains essentially high.If the frequency f V is less than f R or if the phase of f V is lagging, then error information is provided by φR pulsing low.φV remains essentially high.If the frequency of f V = f R and both are in phase, then both φV and φR remain high except for a small minimum time period when both pulse low in phase.MCDual–Modulus Prescale Control Output (Pin 8)Signal generated by the on–chip control logic circuitry for controlling an external dual–modulus prescaler. The MC level will be low at the beginning of a count cycle and will remain low until the ÷ A counter has counted down from its programmed value. At this time, MC goes high and remains high until the ÷ N counter has counted the rest of the way down from its programmed value (N – A additional counts since both ÷ N and ÷ A are counting down during the first por-tion of the cycle). MC is then set back low, the counterspreset to their respective programmed values, and the above sequence repeated. This provides for a total programmable divide value (N T ) = N P + A where P and P + 1 represent the dual–modulus prescaler divide values respectively for high and low MC levels, N the number programmed into the ÷ N counter, and A the number programmed into the ÷ A counter.LDLock Detector Output (Pin 9)Essentially a high level when loop is locked (f R , f V of same phase and frequency). LD pulses low when loop is out of lock.SW1, SW2Band Switch Outputs (Pins 14, 15)SW1 and SW2 provide latched open–drain outputs corre-sponding to data bits numbers one and two. These outputs can be tied through external resistors to voltages as high as 15 V, independent of the V DD supply voltage. These are typically used for band switch functions. A logic 1 causes the output to assume a high–impedance state, while a logic 0causes the output to be low.REF outBuffered Reference Oscillator Output (Pin 17)Buffered output of on–chip reference oscillator or exter-nally provided reference–input signal.POWER SUPPLYV DDPositive Power Supply (Pin 5)The positive power supply potential. This pin may range from + 3 to + 9 V with respect to V SS .V SSNegative Power Supply (Pin 7)The most negative supply potential. This pin is usually ground.MC145151–2 through MC145158–217Serial-Input PLL Frequency SynthesizerInterfaces with Single–Modulus PrescalersThe MC145157–2 has a fully programmable 14–bit reference counter, as well as a fully programmable ÷ N counter. The counters are programmed serially through a common data input and latched into the appropriate counter latch,according to the last data bit (control bit) entered.The MC145157–2 is an improved–performance drop–in replacement for the MC145157–1. Power consumption has decreased and ESD and latch–up performance have improved.•Operating T emperature Range: – 40 to 85°C•Low Power Consumption Through Use of CMOS T echnology • 3.0 to 9.0 V Supply Range•Fully Programmable Reference and ÷ N Counters •÷ R Range = 3 to 16383•÷ N Range = 3 to 16383•f V and f R Outputs •Lock Detect Signal•Compatible with the Serial Peripheral Interface (SPI) on CMOS MCUs •“Linearized” Digital Phase Detector•Single–Ended (Three–State) or Double–Ended Phase Detector Outputs •Chip Complexity: 6504 FET s or 1626 Equivalent GatesMOTOROLASEMICONDUCTOR TECHNICAL DATAMC145157-2MOTOROLASerial-Input PLL Frequency SynthesizerInterfaces with Dual–Modulus PrescalersThe MC145158–2 has a fully programmable 14–bit reference counter, as well as fully programmable ÷ N and ÷ A counters. The counters are programmed serially through a common data input and latched into the appropriate counter latch, according to the last data bit (control bit) entered.The MC145158–2 is an improved–performance drop–in replacement for the MC145158–1. Power consumption has decreased and ESD and latch–up performance have improved.•Operating T emperature Range: – 40 to 85°C•Low Power Consumption Through Use of CMOS T echnology • 3.0 to 9.0 V Supply Range•Fully Programmable Reference and ÷ N Counters •÷ R Range = 3 to 16383•÷ N Range = 3 to 1023•Dual Modulus Capability; ÷ A Range = 0 to 127•f V and f R Outputs •Lock Detect Signal•Compatible with the Serial Peripheral Interface (SPI) on CMOS MCUs •“Linearized” Digital Phase Detector•Single–Ended (Three–State) or Double–Ended Phase Detector Outputs •Chip Complexity: 6504 FET s or 1626 Equivalent GatesMOTOROLASEMICONDUCTOR TECHNICAL DATAMC145158-2OUTPUT PINSPD outPhase Detector A Output (Pin 5)This single–ended (three–state) phase detector output produces a loop–error signal that is used with a loop filter to control a VCO.Frequency f V > f R or f V Leading: Negative Pulses Frequency f V < f R or f V Lagging: Positive Pulses Frequency f V = f R and Phase Coincidence: High–Imped-ance StateφR, φVPhase Detector B Outputs (Pins 16, 15)Double–ended phase detector outputs. These outputs can be combined externally for a loop–error signal. A single–ended output is also available for this purpose (see PD out). If frequency f V is greater than f R or if the phase of f V is leading, then error information is provided by φV pulsing low.φR remains essentially high.If the frequency f V is less than f R or if the phase of f V is lagging, then error information is provided by φR pulsing low.φV remains essentially high.If the frequency of f V = f R and both are in phase, then both φV and φR remain high except for a small minimum time period when both pulse low in phase.MCDual–Modulus Prescale Control Output (Pin 12)This output generates a signal by the on–chip control logic circuitry for controlling an external dual–modulus prescaler. The MC level is low at the beginning of a count cycle and remains low until the ÷ A counter has counted down from its programmed value. At this time, MC goes high and remains high until the ÷ N counter has counted the rest of the way down from its programmed value (N – A additional counts since both ÷ N and ÷ A are counting down during the first por-tion of the cycle). MC is then set back low, the counters pre-set to their respective programmed values, and the above sequence repeated. This provides for a total programmable divide value (N T) = N P + A where P and P + 1 represent the dual–modulus prescaler divide values respectively for high and low modulus control levels, N the number programmed into the ÷ N counter, and A the number programmed into the ÷ A counter. Note that when a prescaler is needed, the dual–modulus version offers a distinct advantage. The dual–modulus prescaler allows a higher reference frequency at the phase detector input, increasing system performance ca-pability, and simplifying the loop filter design.f R, f VR Counter Output, N Counter Output (Pins 13, 3) Buffered, divided reference and f in frequency outputs. The f R and f V outputs are connected internally to the ÷ R and ÷ N counter outputs respectively, allowing the counters to be used independently, as well as monitoring the phase detector inputs.LDLock Detector Output (Pin 7)This output is essentially at a high level when the loop is locked (f R, f V of same phase and frequency), and pulses low when loop is out of lock.REF outBuffered Reference Oscillator Output (Pin 14)This output can be used as a second local oscillator, refer-ence oscillator to another frequency synthesizer, or as the system clock to a microprocessor controller.POWER SUPPLYV DDPositive Power Supply (Pin 4)The positive power supply potential. This pin may range from + 3 to + 9 V with respect to V SS.V SSNegative Power Supply (Pin 6)The most negative supply potential. This pin is usually ground.MC145151–2 through MC145158–2MOTOROLA36Motorola reserves the right to make changes without further notice to any products herein. Motorola makes no warranty, representation or guarantee regarding the suitability of its products for any particular purpose, nor does Motorola assume any liability arising out of the application or use of any product or circuit,and specifically disclaims any and all liability, including without limitation consequential or incidental damages. “Typical” parameters can and do vary in different applications. All operating parameters, including “Typicals” must be validated for each customer application by customer’s technical experts. Motorola does not convey any license under its patent rights nor the rights of others. Motorola products are not designed, intended, or authorized for use as components in systems intended for surgical implant into the body, or other applications intended to support or sustain life, or for any other application in which the failure of the Motorola product could create a situation where personal injury or death may occur. Should Buyer purchase or use Motorola products for any such unintended or unauthorized application, Buyer shall indemnify and hold Motorola and its officers, employees, subsidiaries, affiliates, and distributors harmless against all claims, costs, damages, and expenses, and reasonable attorney fees arising out of, directly or indirectly, any claim of personal injury or death associated with such unintended or unauthorized use, even if such claim alleges that Motorola was negligent regarding the design or manufacture of the part.Motorola and are registered trademarks of Motorola, Inc. Motorola, Inc. is an Equal Opportunity/Affirmative Action Employer.◊。
锁相环(PLL)频率合成调谐器
锁相环（PLL）频率合成调谐器调谐器俗称高频头，是对接收来的高频电视信号进行放大（选频放大）并通过内部的变频器把所接收到的各频道电视信号，变为一固定频率的图像中频（38MHz）和伴音中频以利于后续电路（声表面滤波器、中放等）对信号进行处理。
调谐器（高频头）原理：高频放大：把接收来的高频电视信号进行选频放大。
本机振荡器：产生始终高于高频电视信号图像载频38MHz的等幅载波，送往混频器。
混频器：把高频放大器送来的电视信号和本机振荡器送来的本振等幅波，进行混频产生38MHz的差拍信号（即所接收的中频电视信号）输出送往预中放及声表面滤波器。
结论：简单的说：只要改变本机振荡器的频率即可达到选台的目的）一、电压合成调谐器：早期彩色电视接收机大部分均采用电压合成高频调谐器，其调谐器的选台及波段切换均由CPU输出的控制电压来实现（L、H、U波段切换电压及调谐选台电压），其中调谐选台电压用来控制选频回路和本振回路的谐振频率，调谐选台电压的任何变化都将导致本机振荡器频率偏移，选台不准确、频偏、频漂。
为了保证本机振荡器频率频率稳定，必须加上AFT系统。
由于AFT系统中中放限幅调谐回路和移相网络一般由LC谐振回路构成，这个谐振回路是不稳定的，这就造成了高频调谐器本机振荡器频率不稳，也极易造成频偏、频漂。
二、频率合成调谐器1、频率合成的基本含义：是指用若干个单一频率的正弦波合成多个新的频率分量的方法（频率合成调谐器的本振频率是由晶振分频合成的）。
频率合成的方法有很多种。
下图为混频式频率合成器方框图以上图中除了三个基频外还有其“和频”及“差频”输出（还有各个频率的高次谐波输出）。
输出信号的频率稳定性由基准信号频率稳定性决定，而且输出信号频率误差等于各基准信号误差之和，因此要想减少误差除了要提高基准信号稳定度之外还应减少基准信号的个数。
2、锁相环频率合成器：其方框图类似于彩色电视接收机中的副载波恢复电路，只是在输入回路插入了一个基准信号分频器（代替色同步信号输入）而在反馈支路插入一个可编程分频器（代替900移相）。
锁相环路频率合成器的工作原理
锁相环路频率合成器的工作原理锁相环路频率合成器的工作原理锁相环路频率合成器是一种能够生成稳定高精度时钟信号的电路，广泛应用于通信、电子测量、控制系统等领域。
下面将介绍它的工作原理。
一、引言在很多电子系统中，需要使用时钟信号来同步各个部件的操作。
而这些部件的时钟信号源可能存在波动或漂移，导致同步出现偏差。
所以需要一种能够生成稳定的时钟信号的电路，锁相环路频率合成器应运而生。
二、基本结构锁相环路频率合成器由相频检测器、环形滤波器、控制电压生成器、数字频率分频器和参考振荡器组成。
1、相频检测器的作用是将参考信号与输出信号进行比较，得出它们之间的相位差或频率差。
2、环形滤波器的作用是对相频检测器输出的误差信号进行滤波。
3、控制电压生成器的作用是将滤波器的输出误差信号转化为控制电压，来调整和控制输出信号的频率或相位差。
4、数字频率分频器的作用是将输出信号分频，即降低频率。
5、参考振荡器的作用是提供一个稳定的参考信号。
三、工作原理锁相环路频率合成器的工作原理分为两个阶段：捕获和锁定。
在捕获阶段，锁相环路频率合成器控制电压的输出不断改变以使输出频率趋近于参考信号频率，同时，环形滤波器将误差信号滤波，保证输出稳定，从而实现捕获参考信号的频率。
在锁定阶段，锁相环路频率合成器控制电压的输出基本不变，但仍会根据环形滤波器的输出误差信号进行微调，使得参考信号与输出信号的相位差和频率差最小，实现锁相。
四、应用实例锁相环路频率合成器广泛应用于各种电子系统中，如：1、数字通信中的时钟恢复电路。
2、多频段合成天线接收器中的频率转换器。
3、控制系统中的精密时序控制器。
4、频率合成器中的同步产生电路。
五、总结锁相环路频率合成器是一种能够生成稳定高精度时钟信号的电路，由相频检测器、环形滤波器、控制电压生成器、数字频率分频器和参考振荡器组成。
它的工作原理分为捕获阶段和锁定阶段，并广泛应用于通信、电子测量、控制系统等领域。

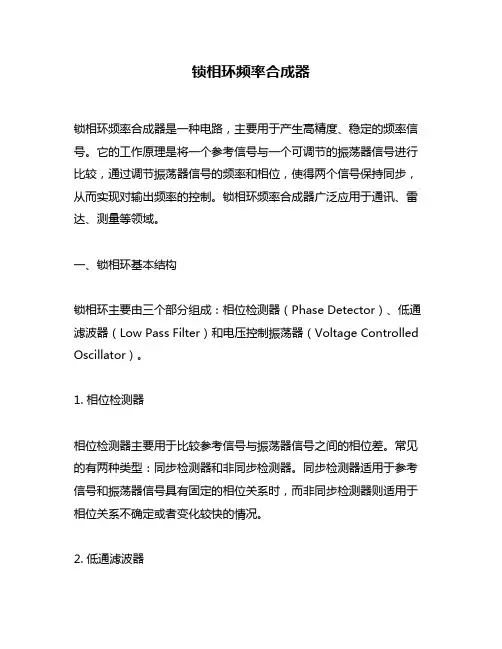

锁相环频率合成器
锁相环频率合成器锁相环频率合成器是一种电路，主要用于产生高精度、稳定的频率信号。
它的工作原理是将一个参考信号与一个可调节的振荡器信号进行比较，通过调节振荡器信号的频率和相位，使得两个信号保持同步，从而实现对输出频率的控制。
锁相环频率合成器广泛应用于通讯、雷达、测量等领域。
一、锁相环基本结构锁相环主要由三个部分组成：相位检测器（Phase Detector）、低通滤波器（Low Pass Filter）和电压控制振荡器（Voltage Controlled Oscillator）。
1. 相位检测器相位检测器主要用于比较参考信号与振荡器信号之间的相位差。
常见的有两种类型：同步检测器和非同步检测器。
同步检测器适用于参考信号和振荡器信号具有固定的相位关系时，而非同步检测器则适用于相位关系不确定或者变化较快的情况。
2. 低通滤波器低通滤波器主要用于平滑输出电压，并消除高频噪声干扰。
它的作用是将相位检测器输出的误差信号进行滤波，得到一个直流电压信号，这个信号被用来控制振荡器的频率和相位。
3. 电压控制振荡器电压控制振荡器（VCO）是锁相环频率合成器中最重要的部分之一。
它可以产生可调节的频率信号，并且可以通过调节输入电压来改变输出频率。
VCO通常由一个反馈环路组成，其中参考信号和VCO输出信号经过比较后产生误差信号，通过低通滤波器后输入到VCO中，从而实现对输出频率的控制。
二、锁相环工作原理锁相环工作原理可以用以下几个步骤来描述：1. 参考信号与振荡器信号进行比较，产生误差信号；2. 误差信号经过低通滤波器平滑处理后输入到VCO中；3. VCO产生新的振荡器信号，并与参考信号进行比较；4. 如果两个信号之间存在相位差，则继续调整VCO输出频率和相位，直到两个信号同步为止；5. 输出的同步信号可以用于驱动其他系统或设备。
三、锁相环应用锁相环频率合成器在通讯、雷达、测量等领域有着广泛的应用。
以下是一些常见的应用场景：1. 时钟恢复在数字通信系统中，接收端需要恢复发送端的时钟信号。
《基于FPGA的PLL+DDS的频率合成器》范文
《基于FPGA的PLL+DDS的频率合成器》篇一一、引言随着通信技术的飞速发展，频率合成器作为电子系统中的关键部件，其性能和稳定性直接影响到整个系统的性能。
本文将详细介绍一种基于FPGA（现场可编程门阵列）的PLL（锁相环）+DDS（直接数字合成器）的频率合成器，并对其设计原理、实现方法及性能优势进行深入探讨。
二、PLL+DDS频率合成器的工作原理PLL+DDS频率合成器通过将PLL与DDS结合，利用两者的优势来达到高精度、高稳定性的频率输出。
PLL模块主要负责跟踪和生成参考频率，而DDS模块则能够快速生成多种频率的波形。
FPGA作为核心控制器，负责协调PLL和DDS模块的工作，实现频率的合成和输出。
三、设计实现1. 硬件设计在硬件设计方面，PLL+DDS频率合成器主要包含FPGA、PLL模块、DDS模块以及输出电路等部分。
其中，FPGA作为核心控制器，负责协调整个系统的运行。
PLL模块采用高精度的锁相环电路，以实现稳定的参考频率输出。
DDS模块则采用数字方式生成多种频率的波形。
2. 软件设计在软件设计方面，需要编写FPGA的程序代码来实现对PLL 和DDS模块的控制。
通过配置FPGA的IO口，实现对PLL和DDS模块的驱动和控制。
同时，还需要编写相应的算法程序，以实现频率的合成和输出。
四、性能优势基于FPGA的PLL+DDS频率合成器具有以下优势：1. 高精度：PLL和DDS的结合使得频率合成器具有高精度的频率输出。
2. 高稳定性：通过PLL模块的锁相环电路，可以实现稳定的参考频率输出，从而提高整个系统的稳定性。
3. 快速响应：DDS模块采用数字方式生成波形，具有快速响应的特点，可以快速调整输出频率。
4. 灵活性：FPGA的可编程性使得频率合成器具有很高的灵活性，可以方便地实现多种功能的扩展和升级。
五、应用领域基于FPGA的PLL+DDS频率合成器在通信、雷达、电子测量等领域具有广泛的应用。
例如，在通信系统中，它可以为基站提供稳定的射频信号；在雷达系统中，它可以为雷达提供精确的扫描频率；在电子测量领域，它可以用于信号源的生成和测试等。
锁相式数字频率合成器实验报告.
*******************实践教学*******************兰州理工大学计算机与通信学院2012年春季学期《通信系统基础实验》设计项目实验报告设计题目：锁相式数字频率合成器实验报告专业班级：设计小组名单：指导教师：陈昊目录一、设计实验目的 (3)二、频率合成基本原理 (4)2.1频率合成的概念 (4)2.2频率合成器的主要技术指标 (4)2.3锁相频率合成器 (5)三、锁相环技术 (6)3.1 锁相环工作原理 (6)3.2 锁相环CD4046芯片介绍 (6)四、基于锁相环技术的倍频器 (10)4.1 HS191芯片介绍 (10)4.2 基于锁相环技术的倍频器的设计 (12)4.2.1 工作原理 (12)3.2.2 Proteus软件仿真 (13)4.2.3 硬件实现 (14)4.2.4 锁相环参数设计 (15)五、总结与心得 (17)六、参考文献 (18)七、元器件清单 (19)一、设计实验目的1. 掌握VCO压控振荡器的基本工作原理。
2. 加深对基本锁相环工作原理的理解。
3. 熟悉锁相式数字频率合成器的电路组成与工作原理.。
二、频率合成基本原理2.1频率合成的概念频率合成是指由一个或多个频率稳定度和精确度很高的参考信号源通过频率域的线性运算，产生具有同样稳定度和精确度的大量离散频率的过程。
实现频率合成的电路叫频率合成器，频率合成器是现代电子系统的重要组成部分。
在通信、雷达和导航等设备中，频率合成器既是发射机频率的激励信号源，又是接收机的本地振荡器；在电子对抗设备中，它可以作为干扰信号放生器；在测试设备中，可作为标准信号源，因此频率合成器被人们称为许多电子系统的“心脏”。
早期的频率合成是用多晶体直接合成，以后发展成用一个高稳定参考源来合成多个频率。
20世纪50年代出现了间接频率合成技术。
但在使用频段上，直到50年代中期仍局限于短波范围。
60年代中期，带有可变分频的数字锁相式频率合成器问世。
锁相环频率合成器
锁相环频率合成器介绍锁相环频率合成器（Phase Locked Loop Frequency Synthesizer）是一种广泛应用于电子通信、无线电设备和测量仪器中的电路。
它主要用于产生稳定且精确的输出频率信号，可以将输入信号的频率放大、分频或合成，以满足不同应用的需求。
原理锁相环频率合成器的基本原理是通过负反馈控制，将输出频率与参考频率（或参考信号）比较，然后通过调整VCO（Voltage Controlled Oscillator，电压控制振荡器）的控制电压，使其输出频率与参考频率保持同步。
简单来说，锁相环频率合成器就是将输入信号锁定到某个特定的频率上。
组成部分锁相环频率合成器由多个部分组成，包括相位比较器、环路滤波器、VCO和分频器。
相位比较器（Phase Comparator）相位比较器用于比较参考信号的相位与VCO输出信号的相位之间的差异，并产生一个误差信号。
常见的相位比较器有模型相位比较器和数字相位比较器。
环路滤波器（Loop Filter）环路滤波器用于滤波和增益控制，将相位比较器输出的误差信号转换为VCO控制电压。
环路滤波器的特性会影响系统的稳定性和锁定时间。
VCO（Voltage Controlled Oscillator）VCO是锁相环频率合成器的核心组件，它根据控制电压的变化来产生不同频率的输出信号。
VCO的输出频率与输入的控制电压成正比。
分频器（Divider）分频器用于降低输出频率。
在一些应用中，需要将VCO的高频输出信号分频得到稳定的低频信号。
工作原理锁相环频率合成器的工作过程可以分为以下几个步骤：1.参考信号与VCO输出信号经过相位比较器进行相位比较。
2.相位比较器产生误差信号，通过环路滤波器转换为控制电压。
3.控制电压作用于VCO，使其输出频率发生变化。
4.VCO输出信号经过分频器得到稳定的输出信号。
5.输出信号经过反馈回到相位比较器，与参考信号进行相位比较。
6.如果相位比较器检测到相位差异，则通过反馈机制调整控制电压，使输出频率与参考频率保持同步。
基于CD4046锁相环的数字频率合成器电路设计
文章编号 ： １ ６ ７ ４ － ４ ５ ７ ８ （ ２ ０ １ ３ ） ０ ５ － ０ ０ ０ ９ － ０ ３
应 用 实 践
基于 Ｃ Ｄ ４ ０ ４ ６锁 相 环 的 数 字频 率 合 成 器 电路 设 计
刘艳红
（ 国营第七 八五 厂 ， 山 西 太原 ０ ３ ０ ０ ２ ４ ）
定时器产生 的电信号作为输入信 号 （ 参 考信号 ） ｆ ｉ 输入 ４ ０ ４ ６
相位 比较器一端 ， 从 压控 振荡 器输 出信 号 ｆ ｎ经 可预置 分频 器（ Ｊ ７ 、 ｒ 分频 ） 合 成后 得反 馈信 号 ｆ ｂ加 到相 位 比较 器 的另 一 端， 两个输入信号在相 位 比较 器 中进行 相位 或频率 比较 ， 然
信号处理技术 ， 它能严格跟踪相干信号频率 。利用锁 相环构 成的频率 合成 器电路结构 简单 ， 输 出频率 成分 频谱 纯度 高 ，
是一个较好的频率 转换 系统 。
１ 电路总体 设计 思路
该锁相环数字频率合成器 实现的主要 技术 指标为 ： 输 入 频率 ｆ ｉ ＝１ ０ ０ Ｈ ｚ ； 输 出频率 ｆ ｏ ＝１ ０ ０ Ｈ ｚ ～９ ９ ． ９ ｋ Ｈ ｚ ； 分频 系数 Ⅳ为 １— ９ ９ ９之间的任意整数。其 总体框 架如图 １所示 ：
摘 要： 主要介绍 Ｃ Ｄ ４ ０ ４ ６锁相环 数字频率合成器的构成 电路及原理 。Ｃ Ｄ ４ ０ ４ ６锁相 环数 字频 率合成 器主要 由 振荡源电路 、 １ ／ Ｎ可预置分频 器以及锁相 环电路 构成。其功能是将一给定 频率的输入信号 经频 率合成后产 生一 系 列的 Ⅳ倍频 率的输 出信号 。此频 率合 成器具有 系统稳定 、 精确度 高、 较 高的可选择 性与实用性等特 点。 关键词 ： 频率合成 ；锁相环 ；Ｃ Ｄ ４ ０ ４ ６ ；分频 器 中图分类号 ： Ｔ Ｎ ７ ４ ２ ． １ 文献标识码 ： Ａ
