机房线缆整理方案
机房线缆整理方案一、为啥要整理机房线缆咱先唠唠为啥要整理机房线缆。
你看现在机房里那线缆，就跟一团乱麻似的，到处都是。
这不仅看着闹心，还特别容易出问题。
比如说哪根线要是不小心被碰断了，或者是接口松动了，那设备可能就直接罢工了，这可不得了，就像一个人的神经线乱了，身体肯定出毛病。
而且要是有新设备要加进来，看着这一堆乱线，都不知道从哪儿下手，所以线缆整理那是迫在眉睫啊。
二、整理前的准备工作1. 工具准备咱得先把家伙事儿准备好。
剪刀得有吧，那些多余的线缆得剪掉。
扎带，这可是整理线缆的神器，多准备点不同长度的。
还有标签打印机或者标签纸和笔也行，咱得给线缆做标记，不然到时候又分不清谁是谁了。
另外，梯子也不能少，有些高处的线缆得爬上去才能整理。
2. 人员安排找几个靠谱的小伙伴来帮忙。
最好是对机房设备和线缆有点了解的，要是有那种特别细心、耐心的就更好了。
就像组队打游戏一样，大家分工明确，效率才高。
比如说有人负责剪线，有人负责扎带捆绑，有人负责贴标签。
3. 规划布局在动手之前，得先规划一下线缆的走向。
就像给线缆们规划一个交通路线一样。
看看哪些设备之间的线缆比较多，怎么安排才能让它们走得顺畅又不互相干扰。
可以先画个简单的草图，把主要设备和线缆的走向大概画出来，心里有个底。
三、具体整理步骤1. 分类首先把线缆按照类型分分类。
电源线放一堆，网线放一堆，光纤线放一堆，就像把不同种类的小动物分开圈养一样。
这样一来，我们就可以针对不同类型的线缆采取不同的整理方法。
2. 标记然后给每根线缆做标记。
标记要写清楚这根线缆是从哪儿来，到哪儿去的。
比如说“服务器A 交换机1端口3”，这样简单明了。
要是线缆比较多的话，可以用不同颜色的标签纸或者记号笔来区分不同的区域或者设备的线缆，就像给每个线缆家族穿上不同颜色的衣服，一眼就能认出来。
3. 捆扎接下来就是用扎带把线缆捆扎起来。
捆扎的时候要注意不要捆得太紧，不然容易把线缆勒坏。
也不能太松，松松垮垮的就没起到整理的效果。
机房布线的方法和内容
机房布线的方法和内容
1、地板布线
这是一种最常见的布线方式，它充分利用了地板下的空间，但要注意地板下漏水、鼠害和散热，还应保证在每个机柜下方开凿相应的穿线孔（包括地板和线槽）。
2、吊顶布线
该布线方式特别适合于经常需要布线的机房，目前也非常流行，此方式中吊顶内包含了各种布线电源、弱电布线，在每个机柜上方开凿相应的穿线孔（包括地板和线槽），当然也要注意漏水、鼠害和散热。
具体布线的内容有：电源布线、弱电布线和接地布线，其中电源布线和弱电布线均放在金属布线槽内，具体的金属布线槽尺寸可根据线量的多少并考虑一定的发展余地。
电源线槽和弱电线槽之间的距离应保持至少30厘米以上，互相之间不能穿越，以防止相互之间的电磁干扰。
A、电源布线：在新机房装修进行电源布线时，应根据整个机房的布局和UPS的容量来安排，在规划中的每个机柜和设备附近，安排相应的电源插座，插座的容量应根据接入设备的功率来定，并留有一定的冗余，一般为10A或15A。
电源的线径应根据电源插座的容量并留有一定的容量来选购。
B、弱电布线：弱电布线中主要包括同轴细缆、五、六类网线和电话线等，布线时应注意在每个机柜、设备后面都有相应的线缆，
并应考虑以后的发展需要，各种线缆应分门别类用尼龙编织带捆扎好。
C、接地布线：由于新机房内都是高性能的计算机和网络通讯设备，故对接地有着严格的要求，接地也是消除公共阻抗，防止电容耦合干扰，保护设备和人员的安全，保证计算机系统稳定可靠运行的重要措施。
在机房地板下应布置信号接地用的铜排，以供机房内各种接地需要，铜排再以专线方式接入该处的弱电信号接地系统。
机房线路整理方案
机房线路整理方案摘要：机房线路整理是一项关键性的任务，它对于机房设备的正常运行和数据通信的稳定性至关重要。
本文将介绍一种机房线路整理方案，包括线路标识、布线规划和线缆管理等方面。
通过有效的线路整理，可以提高机房的运维效率和安全性。
1. 引言机房作为承载大量设备和连接网络的关键环节，线路整理是机房管理的重要一环。
合理的线路整理方案可以避免线缆纠缠、故障难排和安全风险等问题，提升机房的整体运行效率。
2. 线路标识为了方便线路的管理和维护，需要采用统一的线路标识方法。
推荐使用颜色标识和编号标识相结合的方式。
具体步骤如下：- 使用不同颜色的标签或贴纸标记线缆，例如红色表示电源线，蓝色表示网络线等，可以根据实际需求自定义颜色分类。
- 在每根线缆两端进行编号，可以使用贴纸或标签进行标记，编号需要与线缆实际用途对应。
- 编制线路标识表，记录每根线缆的颜色和编号，以便后续查找和维护。
3. 布线规划布线规划是机房线路整理的核心内容。
合理的布线规划可以避免线路交叉、冗余和混乱等问题，提高线缆的利用率和机房空间的利用率。
以下是一些建议：- 根据机房的实际情况和设备布局进行布线规划，合理划分布线区域。
- 高频和低频线缆要分开布线，避免互相干扰。
高频线缆建议采用屏蔽或扭曲布线，低频线缆可以采用普通布线方法。
- 布线过程中要注意线缆的弯曲半径，避免过大的弯曲导致信号衰减。
- 将主要设备的线缆集中布线，降低线缆长度，提高信号传输效果。
4. 线缆管理线缆管理是机房线路整理中不可忽视的环节。
合理的线缆管理可以减少线路故障、提高维护效率。
以下是一些建议：- 使用线缆托架和线槽进行线缆的整理和固定，避免线缆纠缠和乱堆。
- 对线缆进行定期检查和维护，如检查接头的松动情况，更换老化的线缆等。
- 使用线缆标签或电线标签对线缆进行标识，以便快速定位和识别。
5. 安全性考虑机房线路整理不仅仅是为了提高效率，还需要考虑安全性。
以下是一些安全性考虑方面的建议：- 将线缆密集区域设置为禁止入内区域，避免不必要的触碰和弯曲线缆。
机房布线工程方案word
机房布线工程方案word一、前言随着信息化时代的到来，计算机网络已经成为了现代企业和机构不可或缺的重要部分。
为了保证网络运行的稳定和高效，机房布线工程变得至关重要。
本文将针对机房布线工程进行详细的方案设计。
二、布线工程目标1. 确保网络传输的高速、高效和稳定。
2. 节约布线成本，提高网络投资的回报率。
3. 确保布线质量，降低故障维护成本。
三、机房布线工程方案1. 机房布线规划在进行机房布线工程前，首先需要对机房进行全面规划，包括机房的空间布局、管道走向、布线通道等。
在规划时需要考虑机房的日后扩建和维护方便性。
2. 机房布线材料选择在机房布线工程中，材料的选择至关重要。
需要选择具有高质量和可靠性的布线材料，如Cat6、Cat6A或者光纤等。
同时，需要根据布线环境的实际情况，在选择材料时考虑其防火、防水、抗干扰等特性。
3. 机房布线方式选择根据机房的实际情况，可以选择不同的布线方式。
一般常用的布线方式包括明装、暗装和集中布线等。
根据机房的需求，选择适合的布线方式。
4. 机房布线排布在进行机房布线工程时，需要考虑布线的排布方式。
布线应保持整齐、有序，同时需要避免与其他设备的干扰，保证网络传输的稳定性。
5. 机房布线维护机房布线工程完成后，需要对布线进行定期的维护和检查。
定期的维护可以及时发现并解决布线问题，确保网络的稳定和高效。
四、机房布线工程实施步骤1. 机房规划设计进行机房布线工程前，需要进行机房的规划设计，包括机房的空间布局、布线通道等。
根据机房的实际情况，设计合理的布线方案。
2. 机房布线材料采购根据布线设计方案，进行布线材料的采购。
需要选择适合机房环境的高质量、可靠性的布线材料。
3. 机房布线施工根据布线设计方案，进行机房的布线施工。
在施工过程中需要严格按照设计方案进行，确保布线的质量和稳定。
4. 机房布线调试布线施工完成后，需要对布线进行调试。
通过调试可以确保布线的正常运行和稳定性。
5. 机房布线维护布线工程完成后，需要进行定期的维护和检查，确保布线的正常运行。
机房布线规范.docx

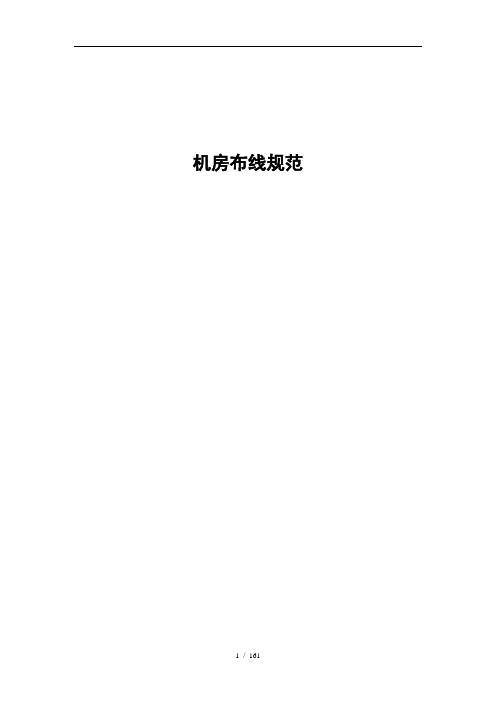

机房布线规范目录机房布线规范（版本 1.0）目录第一章总则第二章机房环境要求第三章机架基本要求第四章设备机架安装及摆放标准第一节设备安装前要求第二节机架加固与防震第三节设备机架安装第四节外围终端设备第五节电缆走线架(走线槽道)第五章机房线缆要求第一节信号线缆布放要求第二节电源线布放要求第三节尾纤布放要求第六章标签规范第一节线缆标签格式第二节设备标签第一章总则第一条为了加强机房通信质量管理，为数据设备提供安全、稳定、标准、优质的机房环境，根据相关法律、法规及信息产业部政策文件，结合运达实际情况制定本规范。
第二条本规范适用于机房，作为数据机房建设和管理相关依据。
第三条本规范未涉及到的内容应当在保证机房安全、稳定、标准、优质的原则下协商实施，并将此类问题及解决方案及时上报有限公司，以备今后修订规范时参考补充。
第四条本规范的解释权所属有限公司网络部。
第五条本规范自发布之日起执行。
第二章机房环境要求第六条机房应提供公共操作间及工作区，用于设备调试及维护，以尽量减少维护人员进入设备区。
有条件的机房可以考虑设置辅房，用于工程期间设备的临时存放。
第七条为了适应运达数据业务的迅速发展，数据机房应设置维护专区，用于放置试点设备。
对维护专区具体要求如下：1.物理区域的隔离：由于试点设备经常需要进行现场维护测试，为了确保整体网络安全，维护专区应与其他区域物理隔离。
2.专用的网络接入设备：为了尽可能减少试点设备对运营网络的影响，维护专区应通过专门的设备接入运营网络。
网络接入设备需具备安全隔离的能力。
3.试点设备测试结束后，如果正式投入运营，需要割接出维护专区，纳入正常运营网络统一管理。
第八条机房不应有易燃易爆品、污染气体、强电磁场、强震动源、强噪声源及所有危害系统正常操作或运行的因素。
第九条机房所有门窗应密封，同时避免阳光直射，以减少尘埃、噪音等外来干扰，机房各门及走道的尺寸应保证设备运输方便。
第十条机房应有充足照明，设有机房疏散照明、安全出口标志灯，建议参照《电子计算机机房设计规范》 (GB50174-93) 相关要求执行。
《机房布线规范》word版
机房布线规范目录机房布线规范1（版本1.0）错误!未定义书签。
目录2第一章总则3第二章机房环境要求4第三章机架基本要求6第四章设备机架安装及摆放标准7第一节设备安装前要求7第二节机架加固与防震7第三节设备机架安装7第四节外围终端设备8第五节电缆走线架(走线槽道) 8第五章机房线缆要求9第一节信号线缆布放要求9第二节电源线布放要求9第三节尾纤布放要求10第六章标签规范12第一节线缆标签格式12第二节设备标签15第一章总则第一条为了加强机房通信质量管理，为数据设备提供安全、稳定、标准、优质的机房环境，根据相关法律、法规及信息产业部政策文件，结合运达实际情况制定本规范。
第二条本规范适用于机房，作为数据机房建设和管理相关依据。
第三条本规范未涉及到的内容应当在保证机房安全、稳定、标准、优质的原则下协商实施，并将此类问题及解决方案及时上报有限公司，以备今后修订规范时参考补充。
第四条本规范的解释权所属有限公司网络部。
第五条本规范自发布之日起执行。
第二章机房环境要求第六条机房应提供公共操作间及工作区，用于设备调试及维护，以尽量减少维护人员进入设备区。
有条件的机房可以考虑设置辅房，用于工程期间设备的临时存放。
第七条为了适应运达数据业务的迅速发展，数据机房应设置维护专区，用于放置试点设备。
对维护专区具体要求如下：1.物理区域的隔离：由于试点设备经常需要进行现场维护测试，为了确保整体网络安全，维护专区应与其他区域物理隔离。
2.专用的网络接入设备：为了尽可能减少试点设备对运营网络的影响，维护专区应通过专门的设备接入运营网络。
网络接入设备需具备安全隔离的能力。
3.试点设备测试结束后，如果正式投入运营，需要割接出维护专区，纳入正常运营网络统一管理。
第八条机房不应有易燃易爆品、污染气体、强电磁场、强震动源、强噪声源及所有危害系统正常操作或运行的因素。
第九条机房所有门窗应密封，同时避免阳光直射，以减少尘埃、噪音等外来干扰，机房各门及走道的尺寸应保证设备运输方便。
机房周围线路整理方案
机房周围线路整理方案背景随着科技的不断进步和人们对信息化的需求，各行各业都在不断地加强对信息化建设的投入。
在这样的趋势下，各个机房的建设也不断地在进行着。
机房是整个信息化建设的核心，机房周围的线路及设备的整理问题对于机房的运行稳定至关重要。
为了保证机房的稳定运行，我们需要对机房周围的线路进行整理。
目的本文的目的是为机房周围的线路整理提出一个方案，以确保机房运行的稳定和有效性。
方案线路整理原则1.规划明确。
确定机房周围的线路的走向和数量，制定可行的规划方案，确保线路不交叉，不串扰。
2.安全第一。
采取安全措施保证线路的安全性，避免触电、过热等安全问题的发生。
3.方便维护。
机房周围的线路应该尽可能的简单化，方便维护，减少人力、物力和时间的浪费。
具体整理方案1. 线路规划根据机房周围的地形、建筑和设备分布来制定线路规划，确保线路能够够达到机房的入口，同时又不致于过长，导致信号弱。
线路的走向应该尽可能地简单直接，避免出现交叉、缠绕等状况。
2. 线路保护线路保护是机房周围线路整理中不可忽视的问题。
根据线路的不同情况，采取不同的线路保护措施，保证线路安全顺畅。
•电源线路：采用线槽、管道等保护设备，避免触电以及过热等问题的发生。
•网络线路：采用防护网套、黑胶带等保护设备，避免网线被夹住、拉断等问题的发生。
•其他线路：根据不同的情况，采用不同的线路保护措施，确保线路的安全性。
3. 线路标识为了方便维护和管理，机房周围的线路应该进行标识，标明线路的用途以及连通的设备。
标识的内容应该清晰明确，标识的材质应该耐久、易于识别。
4. 线路维护线路的维护是线路整理方案中一个重要的环节，应该定期进行线路巡检，及时发现问题，并进行修复。
维护内容包括但不限于：•清洁线路•更换老化的线路设备•修复线路故障结论机房周围线路的整理是机房运行的关键环节。
本文提出了线路整理的原则、具体方案和维护建议。
在整理机房周围的线路时强调规划明确、安全第一、方便维护的原则，采取不同的措施加以保护和维护。
机房布线整改方案
机房布线整改方案机柜内设备跳线混乱，设备摆放无序，电源线连接松懈，随时会导致设备断电，网络设备堆叠导致无法正常散热，设备使用寿命降低。
为了解决这一问题，需要按照以下步骤进行整理：a）将所有设备按照拓扑结构和功能分类放置；b）对每个设备进行编号，并在设备上标注编号；c）对每个设备的电源线和网线进行分开整理，并进行标记；d）对所有线路进行整理，避免交错和交叉；e）对机柜内设备进行适当的调整和添加挡板，确保设备之间的距离合适，不会相互挤压。
四、安全问题在整改过程中，需要注意以下安全问题：1、强电、弱电、设备无续的堆叠与一起，增加电器设备短路而引起的火灾问题。
因此，需要对所有线路进行标记和分类，确保强电、弱电、设备有序分开；2、在整理机柜时，需要注意设备的放置位置和距离，避免设备之间相互挤压和太过接近，导致散热不良和设备损坏；3、在整理线路时，需要注意线路的标记和整齐排布，避免线路交错和交叉，导致故障和短路。
五、总结通过以上的整改方案和步骤，可以有效地解决机房线缆混乱、设备摆放无序、电源线连接松懈等问题，确保机房整洁美观，便于维护。
同时，需要注意安全问题，确保整改过程中不会出现火灾和其他安全隐患。
在机柜理线过程中，首先需要将网线分组，组数应该小于或等于机柜后面理线架的个数。
同时，将所有设备的电源线捆绑在一起，插头从后面的通线孔插入后，通过一个单独的理线架寻找各自的设备。
接下来，需要固定设备，将机柜中的挡板调整到合适的位置，使管理员能够不开机柜门就可以看到所有设备的运转情况。
根据设备的多少和大小适当地添加挡板，并在挡板间留出一定的空隙。
将机柜内所有用到的交换设备、路由设备按照预先画好的图放置好。
在所有网线连接好以后，需要对各网线进行标识，并用笔在其上加以标注。
标识要简单易懂，一般注明房间号或作用。
对交叉网线可以通过使用不同颜色的即时贴与一般网线加以区分。
如果设备太多，则要对设备进行分类编号，并对设备贴标。
机房综合布线安装规范DOC
一、机房综合布线工程1. 1、机房综合布线系统1.1.1、机房走线架的布置机房采用下走线方式，安装镀锌走线槽,强电主线槽300*200，强电支线槽200*100，弱电主线槽300*150，弱电支线槽200*100 。
强电主线槽主要用于从强电井引入交流电源；强电支线槽用于给各机柜里的设备供应电源；弱电线槽用于布放综合配线柜到设备机柜的网线等信号线缆，布放ODF 到设备机柜的光缆。
一边布放列头柜到设备柜的电源线，一边布放网线等信号线缆，上层布放设备柜到ODF柜的光缆。
电源线和信号线交叉时，会对信号线产生干扰。
1.1.2、线槽的安装要求1、桥架及线槽的安装位置应符合施工图要求，左右偏差不应超过50mm；2、桥架及线槽水平度每米偏差不应超过2mm；3、垂直桥架及线槽应与地面保持垂直，垂直度偏差不应超过3mm；4、线槽截断处及两线槽拼接处应平滑、无刺；5、金属桥架、线槽及金属管各段之间应保持连接良好，安装牢固。
1. 2、综合布线系统整体技术要求A、线缆类（a）六类非屏蔽双绞线电缆类型：六类UTP 电缆芯线规格：内部须采用分隔结构以减少线对信号传输干扰和增加物理机械抗性。
芯线对数：4 对电缆外皮：低烟无卤外皮。
符合IEC61034，IEC60754 标准。
标准：符合TIA/EIA 568B 和ISO /IEC 11801 及相关国内标准，并符合国际第三方测试实验室。
（如ETL/3P）带宽：≥250MHz特性阻抗：(1 - 100 MHz)---(100 - 250 MHz)---（b）多模光缆规格：室内光缆：低烟无卤外护套（束状软光缆）标准：50\125µm，满足ISO 的OM2+多模万兆光缆传输标准最小带宽：2000MHz-Km@雷射光源@850nm1500\500MHz-Km@红外光源@850\1300nm纤芯衰耗：最大3.0dB\1.0dB@850\1300nm光缆10G 传输应用要求支持距离达150 米。
电脑机房布线方案
电脑机房布线方案1. 引言电脑机房的布线方案是建立一个可靠、高效和安全的网络基础设施的重要环节。
合理的布线方案可以保证网络的稳定性和可靠性，提高数据传输速度和运行效率，降低故障率，并且方便维护和扩容。
本文将介绍一个典型的电脑机房布线方案，包括布线的类型、布线路径、设备选型和安全性措施等方面。
2. 布线类型根据局域网布线的传输介质，常见的布线类型有以下几种：双绞线布线是目前常用的一种布线方式，其通过将两根绝缘的铜线对绞在一起来减小电磁干扰。
双绞线布线广泛应用于办公室、机房等场所，可支持高达1000Mbps的传输速率，且成本相对较低。
2.2. 光纤布线光纤布线是另一种常用的布线方式，其利用光纤作为传输介质，通过光的折射和全内反射进行数据传输。
光纤布线具有高速、高带宽、抗干扰等优点，适用于长距离传输和高速网络环境。
3. 布线路径良好的布线路径可以保证信号传输的质量和稳定性。
在进行电脑机房布线时，应结合实际情况选择合适的布线路径，避免过长的线路和复杂的拓扑。
主干布线是连接各个机房设备的主要线路，一般采用光纤布线，以满足较高的传输速率和带宽需求。
主干布线应在机房内部进行，并且避免与其他布线路径相交，以降低干扰风险。
3.2. 水平布线水平布线是将主干布线连接到机房内不同位置的线路。
根据实际需求，可采用双绞线或光纤布线。
水平布线应尽量避免长距离和复杂的布线路径，避免信号衰减和传输延迟。
3.3. 终端布线终端布线是将水平布线连接到各个终端设备的线路。
根据不同设备的需求，可选择合适的布线类型，并确保布线质量和连接稳定性。
终端布线应离射频干扰源（如电源线、高压线）远离，以提高布线的可靠性和安全性。
4. 设备选型在进行电脑机房布线时，设备选型是一个关键步骤。
合理选择设备可以提高布线的性能和可靠性。
4.1. 网络交换机网络交换机是电脑机房布线中的核心设备之一，用于连接和转发数据包。
在选择网络交换机时，需要考虑其传输速率、接口数量、功耗、可管理性等因素，以满足机房网络的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机房综合布线系统:1、简介：综合布线系统是一套用于建筑物内或建筑群之间，为计算机、通信设施与监控系统预先设置的信息传输通道。
它将语音、数据、图像等设备彼此相连，同时能使上述设备与外部通信数据网络相连接。
它的核心就是“综合”，也就是各个弱电系统均可用综合布线系统进行信息传输.综合布线系统是为适应电话和网络数据传输线缆的管理需求而发展起来的一种特别设计的布线方式，它为智能大厦和智能建筑群中的信息设施提供了多厂家产品兼容，模块化扩展与更新，系统灵活重组的可能性。
既为用户创造了现代信息系统环境，强化了控制与管理，又为用户节约了费用，保护了投资。
综合布线系统已成为现代化建筑的重要组成部分。
传统的布线是总线拓扑结构，而综合布线是星形拓扑结构，在房间的各个位置留有充足的端口可供选择，而且每个房间都有预留线缆，扩展空间大，便于集中控制及统一管理.综合布线系统的优点：✓清晰，便于管理维护.✓采取标准化的统一设计、统一材料、统一布线、统一安装施工，做到结构清晰,便于集中管理和维护。
✓材料统一先进，适应今后的发展需要。
综合布线系统采用了先进的材料，如六类非屏蔽双绞线，传输速率在l000Mb/s以上，完全能够满足发展需要。
✓灵活性强，适应各种不同的需求，使用起来非常灵活。
一个标准的插座，既可以接人电话，又可用来连接计算器终端，实现语音/数据点互换,可适应各种不同拓扑结构的局域网。
✓便于扩充，既节约费用又提高了系统的可靠性。
综合布线系统采用冗余布线和星型结构的布线方式，统一安排线路走向，统一施工，可以减少用科和施工费用,既节约了成本，又提高了设备与系统的可靠性，还便于机房今后的发展与扩充。
2、特点（针对满足智能大楼设计大量信息点的机房）：✓单位面积信息点数量大。
✓扩展性强。
✓以数据传输为主。
✓光纤信息点数量多。
✓以水平子系统模式为主。
✓线路敷设方式特殊，能适应机房的应用特点和设备特点。
✓能综合规划一些设备间的非常规布线。
3、意义:合理的有效的线缆布局可以节约电能、节能降耗、空间节约、改善空气对流等.4、机房综合布线的路由设计(针对满足智能大楼设计大量信息点的机房）机房布线的信息点数量多，而且在机房运行过程中，随着计算机和网络设备的增加,会随时要求增加信息点.因此，路由设计应充分考虑扩展性。
在路由选材上，首先应尽量采用金属材料,不宜采用PVC管材。
通过金属管道的良好接地可减少干扰，并提高机房的线路防火等级。
同时，采用金属线槽作为路由材料,可充分利用线槽扩展性好，容易增加线缆的特点。
对于线槽的布置，一般围绕设备进行布置。
在目前机柜使用越来越普遍的情况下,可以考虑和成排的机柜平行布局.一般每排机柜布置一条线槽，也可以两排相邻机柜中间走道上公用一条线槽，前一种模式更为理想一些。
对于有活动地板的机房,通常的做法都是将线槽安装在活动地板下。
但随着高端机房中地板下送风的精密空调的普遍采用，这种模式暴露出不少问题.由于设备在机房内成排布置，因此每排设备都在地板下配置了线槽,一般线槽的高度在50～l00mm，而活动地板的敷设高度只有300mm左右，从而影响到空调风道的通畅。
线槽越多,送风效果越差（地板下还往往有强电线槽)。
而且线路特别是强电线路在活动地板下布置还增加了火灾隐患,电气故障可能引发火源,同时在地板下的人情不易被迅速发现，即使配置了常规的消防感温感烟探测器,由于地板下的送风，反映并不迅速。
已经有多起火灾事故是从活动地板下发生的。
因此，现在不少机房特别是电信行业，普遍采用上走线的路由模式。
采用上走线需要有设备布局的配合,这种布局主要适用于标准机架式布局的场合,而且机柜的尺寸特别是高度应基本一致，才能保证美观.上走线采用线槽。
线槽有两种安装模式:支架吊装在顶上、支架支撑在地面上.支撑在地面上容易发生支架和机柜的打架,在设计时应注意。
上走线线槽形式有两种：敞开梯型桥架式和封闭式。
敞开式梯架是应用的主流.在设计时，首先仍是根据机房平面中机柜的总体规划，每排机柜设置一路。
敞开式梯架的优点是便于维护。
因为不需要额外的开孔，增减线路很方便；不需要掀地板，只需要梯子即可实施，工作量小。
便于发现故障。
不像地板下的封闭线槽,很容易观察到故障点，特别是火灾危险。
其缺点是对防鼠的要求更高。
敞开式梯架通常和强电一并考虑。
通常考虑上、中、下三层，分别作为强电线路、铜缆线路和光缆线路的通道.因为光缆特别是机房内的大量光跳线是比较脆弱的,因此其中的光缆线路桥架常采用封闭式的，这样的布局很容易管理.每层之间的距离不小于300mm.如果机房的层高不够，也可减少层数，采用左右布局。
要注意按规范控制强电和弱电梯架间的距离。
如果距离仍无法达到,可考虑强电采用屏蔽线或者采用封闭式。
5、布线要点：机房是整个网络系统的核心所在，也是所有网线的集中之处。
它的布线绝对是整个布线工程中最复杂的,因为一般的机房中都会有成百上千条各种电缆,其中包括电源线和网线,在大型的网络中,还可能有上万条，甚至几十万条电缆。
作为网管员,在网络出了问题时，不得不经常在这成堆的电缆中寻找答案。
这就要求在布线之初就养成良好的工作习惯,其中包括各种设备摆放整齐，将各种电缆整齐、有序地分类扎好,并做好标识。
机房的重要不仅是因为其中的各种电缆多,更重要的是它是整个网络系统的“神经中枢"，只要其中一个设备，甚至一个端口工作不正常,就有可能导致整个网络，或者一大片用户不能正常进行网络连接或应用。
有关机房布线方面，要着重注意以下几个要点。
➢机房位置选择要适当机房位置的选取非常重要，这要考虑到多方面的因素，如安全性、周围环境，以及它与各工作区的距离等。
由于机房中的设备通常是大功率的，它所散发的热量非常大，所以要求机房应有良好的通风效果，但又不宜在有阳光直射的地方，还要防止雨淋、潮湿、鼠咬等危害。
另外一个重要方面就是与各工作区的距离。
如果楼层比较多（5层或以上),则最好选择建筑物的中间楼层的房间来作为机房，这样一来，连接的各楼层距离都可能不超过规定的双绞线100m限制。
如果楼层较少（4层或以下)，则建议在底层部署机房，这对机房的布线非常有好处,而且远离工作区，用户就不会经常闻到机房中的设备所散发出来的各种不良气味，但要做好适当的防潮工作。
➢选择适当的布线方式布线方式目前有地板式和吊顶式两种。
很显然地板式就是把各种电缆通过线槽或线管埋在地下，而吊顶式则用线槽或线管和支架将各种电缆吊在天花板上。
至于选择何种布线方式,这要根据实际情况而定.如果机房选择在一楼地下，则建议选择地板方式，一是电缆埋在地下可以使整个机房显得更加整洁；二是一楼地下通常比较凉爽，有利于散热；三是在地下挖线槽也更有可能。
而如果在中间楼层，通常由于楼层的地板不会很厚，所以开挖线槽在多数情况下是不允许的。
新建筑楼如果在设计时就已考虑并规划好，还是有可能的，就像现在的商住楼中有一个专门的配线间，它的地板就可以向下沉许多，方便安装各种线槽和线管。
机房整理的布线方法：✓地板布线：这是一种最常见的布线方式，它充分利用了地板下的空间，但要注意地板下漏水、鼠害和散热，还应保证在每个机柜下方开凿相应的穿线孔(包括地板和线槽).如果线槽布置在活动地板下,将对有精密空调的区域造成很大的送风阻力，实践表明这是影响空调效果的主要原因。
✓吊顶布线：该布线方式特别适合于经常需要布线的机房，目前也非常流行，此方式中吊顶内包含了各种布线电源、弱电布线，在每个机柜上方开凿相应的穿线孔,当然也要注意漏水、鼠害和散热。
具体布线的内容：强电布线、弱电布线和接地布线，其中强电布线和弱电布线均放在金属布线槽内，具体的金属布线槽尺寸可根据线量的多少并考虑留有一定的余量（一般为100＊50或50＊50）。
强电线槽和弱电线槽之间的距离应保持至少5cm以上，互相之间不能穿越，以防止相互之间的电磁干扰。
✓强电布线：在新机房装修进行强电布线时，应根据整个机房的布局和UPS的容量来安排，在规划中的每个机柜和设备附近，安排相应的电源插座，插座的容量应根据接入设备的功率来定，并留有一定的冗余，一般为10A或15A。
电源的线缆直径应根据电源插座的容量并留有一定的余量来选购。
✓弱电布线：弱电布线中主要包括同轴电缆、超五类等双绞线和电话线等,布线时应注意每个机柜、设备后面都有相应的线缆，并应考虑以后的发展需要，各种线缆应分门别类用扎带扎好。
✓接地布线:由于新机房内都是高性能的计算机和网络通讯设备，故对接地有着严格的要求，接地也是消除公共阻抗，防止电容耦合干扰，保护设备和人员的安全，保证计算机系统稳定可靠运行的重要措施.在机房地板下应布置信号接地用的铜排,以供机房内各种接地需要，铜排再以专线方式接入该处的弱电信号接地系统。
在弱电布线的时候，为了保证传输的速率和网络的稳定,还应该注意以下几点：✓如果在2个端点间有多余的线缆，应该按照需要的长度将其剪断,而不应将其卷起并捆绑起来（双绞线的长度越长，传输质量越差,而且过长的线缆会为整理造成一定难度)。
✓线缆的接头处反缠绕开的线段的距离不应超过2cm，过长会引起较大的近端串扰（双绞线的缠绕要求是很严格的，缠绕密度很大程度上会影响到传输质量）。
✓在接头处，线缆的外保护层需要压在接头内而不能在接头外。
虽然在线缆收到外界拉力时整个线缆均会受力，但若外保护层压在接头外，则受力的将主要是线缆和接头连接的金属部分.✓由于六类线缆要比一般的五类线粗，为了避免线缆的缠绕（特别是在弯头处），在管线设计时一定要注意管径的填充度，一般内径20mm的线管以放2根六类线为宜。
实际案例：➢要充分考虑日后的维护与管理在机房建设中，许多人只知道要求将各种设备、机柜摆放整齐，根本不会想到如果刻意追求整齐，可能会给日后的维护和管理工作带来相当大的麻烦。
有时要检查某一设备的某一端口或者配线架接口，因为各机柜间没有留出空间，所以很难随意出入，给维护带来相当大的困难，最终只得一个个地挪动机柜,而机柜中安装了许多设备，很重,其困难程度是可想而知的.虽然这里谈的不是最终的设备摆放,但机房的布线在相当大程度上决定了以后设备的摆放，因此在布线时就应充分考虑到日后的设备和机柜摆放。
一般来说有两种不同的机柜摆放方式，那就是“田”字形和“井”字形两种，在这两种摆放方式下机柜间都留有充分的空地，管理员可以非常方便地维护任意设备的正、反面端口。
其中“田”字形摆放较适用于环形机房布局,“井"字形较适用于纵横式机房布局.千万别按“一”字形并排排列。
➢电源插座的功率和类型要适宜首先在插座插口类型上应充分考虑，因为计算机电源采用的是比较独特的圆三角形内插式插头，所以在安装电源插座时要注意选择支持相应插头的.现在一般是双用插座，同时支持普通的扁形三角插头和计算机专用圆形三角插头。
