3M ESPE RelyX贴面粘接水门汀
二氧化锆全瓷冠与E-max铸瓷嵌体修复牙体缺损的疗效比较观察

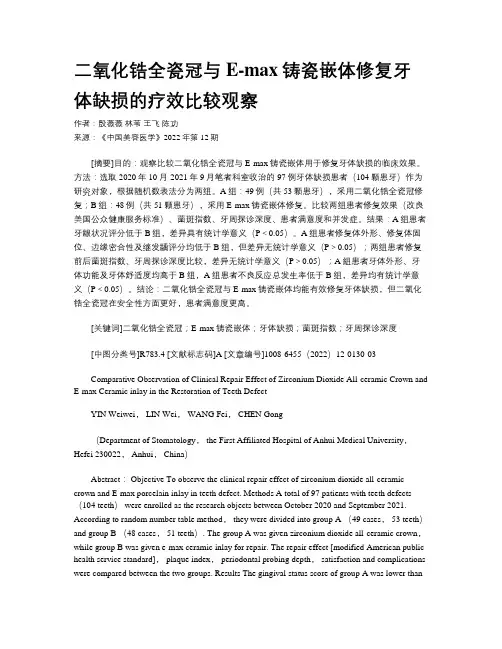

二氧化锆全瓷冠与E-max铸瓷嵌体修复牙体缺损的疗效比较观察作者：殷薇薇林苇王飞陈功来源：《中国美容医学》2022年第12期[摘要]目的：观察比较二氧化锆全瓷冠与E-max铸瓷嵌体用于修复牙体缺损的临床效果。
方法：选取2020年10月-2021年9月笔者科室收治的97例牙体缺损患者（104颗患牙）作为研究对象，根据随机数表法分为两组。
A组：49例（共53颗患牙），采用二氧化锆全瓷冠修复；B组：48例（共51颗患牙），采用E-max铸瓷嵌体修复。
比较两组患者修复效果（改良美国公众健康服务标准）、菌斑指数、牙周探诊深度、患者满意度和并发症。
结果：A组患者牙龈状况评分低于B组，差异具有统计学意义（P＜0.05）。
A组患者修复体外形、修复体固位、边缘密合性及继发龋评分均低于B组，但差异无统计学意义（P＞0.05）；两组患者修复前后菌斑指数、牙周探诊深度比较，差异无统计学意义（P＞0.05）；A組患者牙体外形、牙体功能及牙体舒适度均高于B组，A组患者不良反应总发生率低于B组，差异均有统计学意义（P＜0.05）。
结论：二氧化锆全瓷冠与E-max铸瓷嵌体均能有效修复牙体缺损，但二氧化锆全瓷冠在安全性方面更好，患者满意度更高。
[关键词]二氧化锆全瓷冠；E-max铸瓷嵌体；牙体缺损；菌斑指数；牙周探诊深度[中图分类号]R783.4 [文献标志码]A [文章编号]1008-6455（2022）12-0130-03Comparative Observation of Clinical Repair Effect of Zirconium Dioxide All-ceramic Crown and E-max Ceramic inlay in the Restoration of Teeth DefectYIN Weiwei， LIN Wei， WANG Fei， CHEN Gong（Department of Stomatology， the First Affiliated Hospital of Anhui Medical University，Hefei 230022， Anhui， China）Abstract： Objective To observe the clinical repair effect of zirconium dioxide all-ceramic crown and E-max porcelain inlay in teeth defect. Methods A total of 97 patients with teeth defects （104 teeth） were enrolled as the research objects between October 2020 and September 2021. According to random number table method， they were divided into group A （49 cases， 53 teeth）and group B （48 cases， 51 teeth）. The group A was given zirconium dioxide all-ceramic crown，while group B was given e-max ceramic inlay for repair. The repair effect [modified American public health service standard]， plaque index， periodontal probing depth， satisfaction and complications were compared between the two groups. Results The gingival status score of group A was lower thanthat of group B， the difference was statistically significant （P＜0.05）.The scores of prosthesis shape， prosthesis retention， edge tightness and secondary caries in group A were lower than those in group B， but the difference were not statistically significant （P＞0.05）. There was no significant difference in plaque index or periodontal probing depth between the two groups before and after repair （P＞0.05）. The tooth shape， tooth function， and tooth comfort in group A were higher than those in group B （P＜0.05）. The incidence of adverse reactions in group A was lower than that in group B （P＜0.05）. Conclusion Both zirconium dioxide all-ceramic crown and E-max ceramic inlay can effectively repair teeth defect. However， the former is better in terms of the safety， with higher patients satisfaction.Key words： zirconium dioxide all-ceramic crown; E-max ceramic inlay; tooth defect; plaque index; periodontal probing depth牙齿由高度钙化的硬组织（牙釉质、牙本质和牙骨质）和软组织（牙髓和牙周膜）构成，在人们日常生活中发挥着咀嚼食物、美观、引导正常发音及支撑面部等作用[1-3]。
3m U200粘结剂说明书

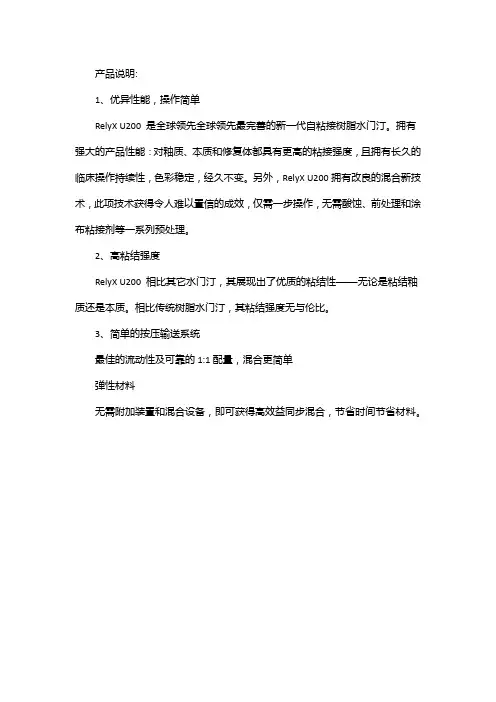

产品说明:
1、优异性能，操作简单
RelyX U200 是全球领先全球领先最完善的新一代自粘接树脂水门汀。
拥有强大的产品性能：对釉质、本质和修复体都具有更高的粘接强度，且拥有长久的临床操作持续性，色彩稳定，经久不变。
另外，RelyX U200拥有改良的混合新技术，此项技术获得令人难以置信的成效，仅需一步操作，无需酸蚀、前处理和涂布粘接剂等一系列预处理。
2、高粘结强度
RelyX U200 相比其它水门汀，其展现出了优质的粘结性——无论是粘结釉质还是本质。
相比传统树脂水门汀，其粘结强度无与伦比。
3、简单的按压输送系统
最佳的流动性及可靠的1:1配量，混合更简单
弹性材料
无需附加装置和混合设备，即可获得高效益同步混合，节省时间节省材料。
通用粘接系统SingleBondUniversalSystem使用说明书

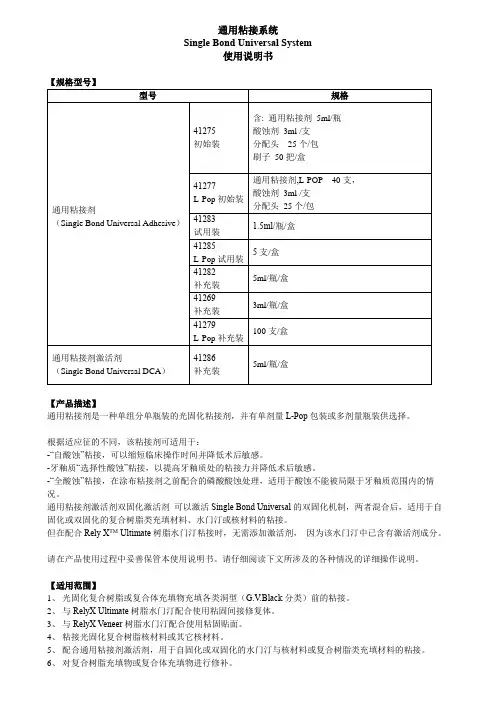

通用粘接系统Single Bond Universal System使用说明书【规格型号】【产品描述】通用粘接剂是一种单组分单瓶装的光固化粘接剂，并有单剂量L-Pop包装或多剂量瓶装供选择。
根据适应征的不同，该粘接剂可适用于：-“自酸蚀”粘接，可以缩短临床操作时间并降低术后敏感。
-牙釉质“选择性酸蚀”粘接，以提高牙釉质处的粘接力并降低术后敏感。
-“全酸蚀”粘接，在涂布粘接剂之前配合的磷酸酸蚀处理，适用于酸蚀不能被局限于牙釉质范围内的情况。
通用粘接剂激活剂双固化激活剂可以激活Single Bond Universal的双固化机制，两者混合后，适用于自固化或双固化的复合树脂类充填材料、水门汀或核材料的粘接。
但在配合Rely X TM Ultimate树脂水门汀粘接时，无需添加激活剂，因为该水门汀中已含有激活剂成分。
请在产品使用过程中妥善保管本使用说明书。
请仔细阅读下文所涉及的各种情况的详细操作说明。
【适用范围】1、光固化复合树脂或复合体充填物充填各类洞型（G.V.Black分类）前的粘接。
2、与RelyX Ultimate树脂水门汀配合使用粘固间接修复体。
3、与RelyX Veneer树脂水门汀配合使用粘固贴面。
4、粘接光固化复合树脂核材料或其它核材料。
5、配合通用粘接剂激活剂，用于自固化或双固化的水门汀与核材料或复合树脂类充填材料的粘接。
6、对复合树脂充填物或复合体充填物进行修补。
7、可对复合树脂修复体、烤瓷熔附金属修复体和全瓷修复体进行口内修补，无需添加任何预处理剂。
8、窝沟封闭剂的粘接。
【产品性能、结构及组成】通用粘接剂主要由2 -羟乙基甲基丙烯酸/(HEMA)、2-甲基-2-丙烯酸(1-甲基亚乙基)双[4,1-苯氧基(2-羟基-3,1-丙亚)]酯(Bis-GMA)、无水乙醇、2-甲基-2-丙烯酸-1,10-癸二酯、2-甲基-2-丙烯酸与1,10-癸二醇在五氧化二磷反应的混合物、硅烷化硅分子、软化水/水组成；通用粘接剂激活剂主要由乙醇、对甲苯磺酸钠盐组成；通用酸蚀剂主要由去离子水/水、磷酸、二氧化硅乳胶、聚乙二醇组成。
adperT single bond 2 牙科粘结剂 使用说明书
牙科粘接剂Dental Adhesive中文使用说明书适用范围：3M ESPE 公司生产Adper TM Single Bond 2 Adhesive规格型号：Adper TM Single Bond 2 Adhesive；6g/瓶概述:由3M ESPE 公司生产的Adper TM Single Bond 2 牙科粘结剂是一种简单的含10%的5nm 胶状滤膜的湿粘结剂。
Adper TM Single Bond 2 牙科粘结剂适用于牙科医师广泛应用. 包括各种类型的直接混合修复以及含有陶瓷, 复合物, 金属修复工艺, 汞齐合金, 牙龈表面去敏和用3M ESPE 公司生产的RelyX型贴面系统(Veneer Cement System)和RelyX型瓷基底(Ceramic Primer).在光固化Adper TM Single Bond 2 牙科粘结剂后, 在同由3M ESPE 公司生产的RelyX型ARC粘结剂树脂相结合也可以用作为汞齐和直接粘结工艺.由于固化的Adper TM Single Bond 2 牙科粘结剂膜很薄, 所以与直接粘结工艺相容的。
Adper TM Single Bond 2 牙科粘结剂有两种现成的交货系统, 单元剂量交货和多用途的小玻璃瓶分样器。
酸蚀剂的使用对牙釉质和牙本质都是很严格的.推荐:在Ⅰ级或Ⅱ级修复深孔穴的区域使用3M ESPE公司生产的Vitrebond型光固化玻璃离子交联聚合物内衬/基体. 如果发生牙髓暴露, 则在应用Vitrebond型光固化玻璃离子交联聚合物内衬/基体后要使用最小量的氢氧化钙. 不管离子交联聚合物是否用刻蚀剂处理过, Adper TM Single Bond 2 牙科粘结剂将都粘结到Vitrebond型内衬/基体上。
Adper TM Single Bond 2 牙科粘结剂作为工艺的一部分包含对牙釉质和牙本质的腐蚀. 我们推荐在冲洗后表面应留下水份, 除非表面水份已被樱草糖除去.Adper TM Single Bond 2 牙科粘结剂是用暴露在可见光下固化的. 本产品所指示的光固化时间是假定使用由3M ESPE 公司生产的3M ESPE光固化单位或其它的牙科可见的相当强度的光。
三种树脂水门汀抗压强度及成膜厚度的实验研究
三种树脂水门汀抗压强度及成膜厚度的实验研究唐昊喆;乔蕾;钟慧敏;刘俊义;刘丽伟;于德鹏【摘要】目的:对比研究三种临床常用的树脂水门汀的抗压强度及成膜厚度特性.方法:选用Vitique、VariolinkII 及RelyX Unicem 三种树脂水门汀,每种材料各选用20 个试样,均分为两组.一组将三种树脂水门汀采用传统调拌硬纸板进行调拌,待其凝固后进行抗压强度的测试;另一组将树脂水门汀试样按照ISO 6876 提供的方法进行成膜厚度的测试.用SPSS 软件对两种性能的测试数据进行统计分析.结果:三种材料的抗压强度:Vitique 为250.5±24.5MPa,VariolinkII 为315.3±32.1MPa,RelyX Unicem 为385.8±37.2MPa.任意两组间的抗压强度均存在显著差异(P＜0.05),抗压强度按由高至低为RelyX Unicem＞VariolinkII＞Vitique.三种材料的成膜厚度:Vitique 为22.6±2.5μm,VariolinkII 为29.6±3.2μm,RelyX Unicem 为9.6±0.9μm.任意两组间的成膜厚度均存在显著差异(P＜0.05),成膜厚度按由大到小为VariolinkII＞Vitique＞RelyXUnicem.结论:RelyX Unicem 具有较高的抗压强度及较薄的成膜厚度,适用于各种临床修复体的粘接.Vitique 较VariolinkII 更适合用作美学区修复的粘接材料.【期刊名称】《中华老年口腔医学杂志》【年(卷),期】2013(011)001【总页数】4页(P7-10)【关键词】树脂;水门汀;抗压强度;成膜厚度【作者】唐昊喆;乔蕾;钟慧敏;刘俊义;刘丽伟;于德鹏【作者单位】天津市滨海新区塘沽口腔医院,天津,300450;天津市滨海新区塘沽口腔医院,天津,300450;天津市滨海新区塘沽口腔医院,天津,300450;天津市滨海新区塘沽口腔医院,天津,300450;天津市滨海新区塘沽口腔医院,天津,300450;天津市滨海新区塘沽口腔医院,天津,300450【正文语种】中文【中图分类】R783.1树脂水门汀凭借其优良的机械性能、可靠的粘接强度以及良好的美学特性，被越来越多的临床医生应用于各种间接修复体的粘接。
瓷贴面粘接策略及常见问题处理
瓷贴面修复具有磨牙量小、恢复美观效果好的优点，其粘接效果是修复成功与否的关键因素。
以下是一些瓷贴面粘接策略及常见问题处理：粘接策略：瓷贴面试戴与试色：取下患者临时修复体，用抛光刷或抛光杯+抛光膏清洁牙面，冲洗。
单个检查贴面的就位和边缘密合度，然后再相邻贴面就位检查密合度，最后再全部就位检查密合度。
使用试戴糊剂进行试戴，颜色确认后彻底清洗干净并吹干牙体组织。
瓷贴面处理：使用5%氢氟酸IPS处理瓷贴面20秒（如果使用长石质玻璃陶瓷，酸蚀时间请延长到60秒）。
然后进行中和处理，避免造成环境污染和管道损坏。
氢氟酸处理后，表面有一层六氟硅酸，需要磷酸处理60秒或者95%的酒精超声清洗5分钟，取出后吹干。
在修复体组织面均匀涂布“硅烷预处理剂”，60秒后开始用干燥气枪吹干。
修复体经过上述程序处理后，在避开粉尘的容器中静止五分钟。
粘接材料选择：根据瓷贴面的厚度选择合适的粘接材料。
如果瓷贴面厚度小于2mm，建议使用光固化树脂粘接剂；如果瓷贴面厚度大于2mm，则建议使用双固化树脂粘接剂。
临床常用的瓷贴面粘接系统有RelyXTM Veneer瓷贴面专用粘接剂（3M ESPE公司）。
常见问题处理：瓷贴面脱落：这可能是由于粘接材料选择不当、瓷贴面处理不当或粘接操作不规范等原因造成的。
应重新进行瓷贴面处理和粘接操作，选择合适的粘接材料和系统，确保瓷贴面与牙体组织之间的粘接力足够强大。
瓷贴面颜色不匹配：这可能是由于试戴和试色过程中操作不当或患者牙齿颜色变化等原因造成的。
应重新进行试戴和试色操作，确保瓷贴面颜色与患者牙齿颜色相匹配。
瓷贴面边缘不密合：这可能是由于瓷贴面制作不当或患者牙体组织形态异常等原因造成的。
应重新制作瓷贴面或进行牙体组织形态调整，确保瓷贴面边缘与患者牙体组织密合。
总之，瓷贴面粘接策略及常见问题处理需要综合考虑多个因素，包括瓷贴面的制作质量、患者牙体组织情况、粘接材料的选择和粘接操作规范等。
正确的粘接策略和及时的问题处理可以确保瓷贴面修复的成功和持久性。
3M 树脂粘固剂(RelyX ARC)使用说明书
树脂粘固剂商品名商品名：：RelyX ARCAdhesive Resin Cement产品中文产品中文使用说明书使用说明书适用范围：适用于3M 生产的树脂粘固剂(RelyX ARC)规格型号：初始装、补充装说明树脂粘固剂是一种永久粘结用的双固化树脂粘固剂，它是独特的双糊剂自动混配系统。
它可以用于以下修复体的永久粘结：• 金属烤瓷冠和桥• 金属冠，桥，嵌体，高嵌体，（贵金属，普通金属合金）• 冠和桥与少量牙体组织的粘结• 马里兰桥（树脂粘合的桥）• 所有陶/瓷和预先处理过的合成物冠，桥，嵌体和高嵌体• 根管桩• 银汞修复体的粘结• 注意：间接贴面的粘结，应将3M 生产的RelyX Veneer 与SingleBond 2 粘结剂或 Adper Schotch bond 多功能粘结剂联合使用。
•建议建议用光固化边缘区域以提供最大强度和抗磨损力。
光固化时间应使用3M 光固化灯或其它的强度相当的牙科光固化灯。
光固化灯应该经常用一个可靠的光计量系统检查以保证适当的输出强度。
粘合操作中使用的空气必须没有油和水的污染。
用塑料混合抹刀或一个高质量的不锈钢混合树脂粘固剂。
临时冠的粘结剂应不含无丁香油。
操作时间和凝固操作时间和凝固时间时间时间：：光固化***混合时间 操作时间* 去除粘结剂时间** 光固化每边缘 @ 22℃/72℉ @ 22℃/72℉ @35℃/94℉ 40秒（室温） (-)2分 口内温度 或10秒 固化后～3-5分 自固化从混合开始后10分* 如果要延长操作时间：混合10秒（调和时间越长，固化时间越短），将树脂粘固剂在混合垫上展开成薄层，冷却调和垫，调刀或假牙。
** 如果在定位后立即从缘移走过多的树脂粘固剂，则边缘必须进行光固化以使会导致较差密封边缘的氧气抑制达到最小。
对于牙体组织剩余少的修复体（最小牙结构的冠和桥），在清洁时应定位和保持修复在适当位置。
*** 半透明修复每边缘表面必须光处理40秒。
3M公司贴面粘接树脂-1Veneer IFU_cn__Final
3M ESPERelyX™ Veneer Cement贴面粘固剂产品使用说明书适用范围：适用于3M ESPE RelyX™ Veneer 贴面粘固剂 及3M ESPE RelyX™ 试色糊剂 规格型号：见包装概述概述：3M ESPE RelyX™ Veneer 贴面粘固剂，由3M ESPE 生产，是一种不透辐射，颜色稳定的光固化树脂水门汀，用于粘结瓷贴面或树脂贴面。
它和3M ESPE 生产的Rely X TM 试色糊剂，Adper TM Single Bond 或Adper TM Scotchbond TM Multi-Purpose Adhesive 和RelyX TM 试色糊剂可以联合使用。
RelyX 贴面粘固剂含有由TEGDMA/BISGMA 混合剂和氧化锆/硅充填料组成的树脂系统，填料的颗粒大小为0.2-3.0微米，体积约占47%。
注意事项注意事项：RelyX™ Veneer 贴面粘固剂含有丙烯酸树脂。
请勿用于对丙烯酸过敏的患者。
为减少过敏反应的危险，请减少对这些材料的暴露。
尤其避免暴露于未固化的树脂。
建议使用保护手套和无建议使用保护手套和无接触技术接触技术。
如果发生了皮肤接触，用肥皂和水清洗皮肤。
丙烯酸可能会穿透日常使用的手套。
若水门汀接触到手套，脱下并丢弃手套，立即用肥皂和水洗手并重新戴上手套。
如果意外接触到眼睛或与口腔软组织长时间接触，用大量清水冲洗和漱口。
如果刺激持续存在，建议咨询内科医生。
使用指导使用指导：RelyX™ Veneer 贴面粘固剂设计用于和Adper TM Single Bond 或Adper TM Scotchbond TM Multi-Purpose Adhesive 和RelyX 试色糊剂联合使用。
当需要贴面粘结时建议RelyX™ Veneer 贴面粘固剂仅与3M ESPE 粘结系统联合使用。
更多安全和使用信息请阅读3M ESPE 粘结系统的使用指导。
注意注意：：3M ESPE 拒绝承担由于在使用RelyX 贴面水门汀时联合使用除Adper™ Single Bond 和Adper™ Scotchbond™ Multi-Purpose Adhesive 之外的任何粘结剂引起的赔偿之外的任何粘结剂引起的赔偿。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3M ESPE RelyX贴面粘接水门汀
一般信息：是一种X线阻射、颜色稳定的光固化树脂水门汀，可以用来粘接瓷贴面或树脂贴面。
需要与试色糊剂、粘接剂、底料一起使用。
树脂为TEGDMA/BisGMA的混合物，氧化锆/氧化矽填料（粒度为0.2-0.3微米，体积分数为47%）。
这个与3M的试色糊剂配合使用，也仅用于此。
适应症：用于瓷贴面或树脂贴面的永久粘接
注意事项：对于某些人，可能会出现皮肤接触去的特异性变态反应。
如果已知对产品的组分过敏，请避免使用。
如果与口腔组织长时间接触，请用大量清水冲洗。
如果已经发生变态反应，请立即就诊，必要时去除本物。
危险告知：
接触眼睛和皮肤可能导致灼伤。
如果接触，大量清水冲洗，并立即就医。
穿隔离衣、手套、眼镜或面罩。
Bond和primer是高度可燃。
避免静电。
远离热、火花、明火、常燃小火及其他易燃易爆品。
使用说明
准备工作
1、贴面准备：瓷贴面组织面使用氢氟酸酸蚀（通常技工中心完成）。
树脂贴面可以使用喷砂或空气磨损（air abrasion）来粗化。
2、取下临时修复体，用抛光膏清洁牙齿，彻底清洁，轻柔的吹干。
3、用清水或透明的试色糊剂检查修复体的适合性和美观。
如果没有
问题，进行第5步，选用透明的粘接剂粘接贴面。
4、如果需要调整颜色，选择适合的试色糊剂，并将之直接涂抹于贴面组织面，轻轻地将贴面就位。
如果是多个牙，先将中间的牙就位，然后再就位后面的牙。
5、选择好合适的颜色后，取下贴面，用清水冲洗贴面组织面和牙面，以去除试色糊剂，然后干燥。
6、在使用硅烷偶联剂之前，贴面组织面应该完全的清洁。
可以使用35%的磷酸酸蚀15s，冲洗吹干。
挤少量primer于混合碗中。
将贴面组织面均匀涂抹primer，干燥的风吹5s，以使溶剂挥发。
7、用抛光膏清洁牙面，冲洗，吹干，隔湿。
上橡皮障。
使用说明：
1、酸蚀牙面：用35%磷酸酸蚀牙本质及牙釉质15s，冲洗10s。
去除多余的水分，保持牙面湿润。
如果牙面干燥，可以用水再作用15s，去除多余水分，保持牙面湿润。
或者，也可以使用HEMA基质的抗敏剂于酸蚀后的牙本质上。
2、使用粘接剂
2.1用single bond粘接剂：用小毛刷连续涂抹粘接剂2-3次与牙釉质和牙本质15s。
轻吹5s使之变薄，并使溶剂挥发。
再在已经硅烷化处理过的贴面组织面涂抹一层粘接剂，轻吹5s。
2.2用multi purpose bond：涂抹粘接剂primer于牙面，轻吹5s，涂抹粘接剂于牙面，再在已经硅烷化处理过的贴面组织面涂抹一层粘接剂。
3、直接挤适量的粘接水门汀与组织面。
注意避免手术灯的照射。
4、轻压将贴面就位，多余的粘接剂将从边缘挤出。
用小直径的光敏灯固化唇面远离边缘的某一点20s。
5、用干毛刷或者钝器械去除边缘多余的水门汀。
或者也可以光固化3s，去除多余的水门汀。
6、光固化唇面、舌面、邻面及合面各30s。
对于A5色，需要固化40s。
7、取下橡皮障，对边缘抛光。
必要时检查咬合。
贮藏和使用
本品设计使用温度为室温。
如果储藏温度较低，那么在使用前应该使之到达室温。
室温下保质期为24个月。
如果超过27度，可能会影响保质期。
