冷却塔分类：开式冷却塔和闭式冷却塔
冷却塔分类：开式冷却塔和闭式冷却塔
冷却塔分类：开式冷却塔和闭式冷却塔冷却塔是利用水对空气的蒸发吸热效应达到使冷却水降温目的的一种换热设备。
按冷却水与空气是否直接接触分为开式、闭式两类。
1、开式冷却塔的原理是，通过将空调冷却水直接喷淋到冷却塔填料上，通过水与空气的直接接触，同时由风机带动冷却塔内气流流动，从而达到蒸发冷却的目的。
[1]开式冷却塔初期投入比较少，但是运营中的水耗和电耗较大，运营成本较高。
图：开式冷却塔2、闭式冷却塔的冷却原理由两个两个循环组成：内循环和外循环。
闭式冷却塔没有填料，主核心部件为紫铜管表冷器。
①内循环：与对象设备对接，构成一个封闭式的循环系统（循环介质为软水）。
为对象设备进行冷却，将对象设备中的热量带出到冷却机组。
②外循环：在冷却塔中，为冷却塔本身进行降温。
不与内循环的空调冷却水直接接触，只是通过冷却塔内的紫铜管表冷器进行换热。
在此种冷却方式下，通过自动控制，根据水温设置电机的运行。
由于春夏两个季节环境温度比较高，在这种情况下，需要闭式冷却塔的两个循环同时进行才能冷却。
相反，秋冬两个季节的温度不太高，通常情况下，我们只需要一个内循环即可完成冷却过程。
图：闭式冷却塔1.1）开式冷却塔的优点：开式冷却塔具有结构简单、造价低、维护检修方便等优点，为早期冷却设备中最常用的一种设备。
[2]1.2）开式冷却塔的缺点：开式冷却塔由于风机马达和叶片都是暴露在空气中的，因此，运行时的噪音比较大；由于是开式系统，冷却塔在运行的时候，会产生漂水现象，造成水量损失，要经常补水，同时一定程度上也会污染冷却水，使其水质下降，而且外界的杂物也会进入冷却水中，造成水质污染；开式冷却塔的冷却水压力损失要高于闭式冷却塔。
2.1）闭式冷却塔的优点：1）闭式冷却塔由于是全封闭式循环冷却，因此，不存在杂物进入冷却管路系统，从而发生管路堵塞的现象；2）闭式冷却塔为软水循环冷却，在高温时也绝无水垢生成，引起冷却管路系统结垢；3）闭式冷却塔占地面积小，不需开挖水池，易址方便，节约用水，降低能耗；4）闭式冷却塔采用风冷蒸发吸热双重冷却方式，冷却效率高；5）可直接冷却水、油类、醇类、淬火液、盐水及化学液等介质，介质无损耗，成份稳定；6）由于采用闭式循环，介质不受环境影响，亦不会污染环境；7）冷却水的压力损失要小于开式冷却塔。
开式冷却塔和闭式冷却塔选型计算
开式冷却塔和闭式冷却塔选型计算一、引言在工业生产过程中，许多设备需要进行降温以保证其正常运行。
冷却塔作为一种常见的降温设备，广泛应用于工业、化工、电力等领域。
然而，在选择冷却塔时，工程师们往往会遇到开式冷却塔和闭式冷却塔这两种选择。
本文将深入讨论这两种冷却塔的选型计算以及它们各自的优缺点。
二、开式冷却塔的选型计算1. 开式冷却塔的工作原理开式冷却塔通过自然对流或者辅助风扇的辅助下，将热水蒸发散热到空气中，从而使水温得到降低。
在进行开式冷却塔的选型计算时，需要考虑到环境温度、进出水温度差、冷却水流量等因素。
2. 开式冷却塔的选型计算方法（1）计算环境温度和相对湿度需要对工作环境的温度和湿度进行调查和分析，以便确定冷却塔的工作条件。
（2）确定进出水温度差根据冷却要求，确定冷却水的进水温度和出水温度，计算温度差。
（3）计算冷却水流量根据冷却负荷和冷却水的出水温度，计算冷却水的流量。
（4）确定风机功率根据选型的冷却塔类型和规格，确定需要的风机功率。
（5）确认选型结果经过以上计算步骤，可以得出最终的选型结果，包括冷却塔的型号、风机功率、冷却水流量等参数。
三、闭式冷却塔的选型计算1. 闭式冷却塔的工作原理闭式冷却塔通过在热交换器中循环往复地将空气和冷却水进行对流而冷却水温。
在进行闭式冷却塔的选型计算时，需要考虑到冷却水温差、冷却水流量、制冷剂的选择等因素。
2. 闭式冷却塔的选型计算方法（1）确定冷却水温差根据冷却要求，确定冷却水的进水温度和出水温度，计算温度差。
（2）计算冷却水流量根据冷却负荷和冷却水的出水温度，计算闭式冷却塔所需的冷却水流量。
（3）选择制冷剂根据工艺要求和制冷系统的特点，确定使用的冷却剂种类。
（4）确认选型结果经过以上计算步骤，得出闭式冷却塔的最终选型结果：- 冷却塔的型号- 冷却水流量- 制冷剂种类四、开式冷却塔和闭式冷却塔的对比1. 优缺点对比（1）开式冷却塔的优缺点优点：结构简单，维护方便，处理大量的冷却水；对环境要求不高。
闭式冷却塔与开式冷却塔的区别及应用场景
闭式冷却塔与开式冷却塔的区别及应用场景冷却塔是工业领域中常用的设备，用于降低热水温度并实现循环使用。
在冷却塔的分类中，闭式冷却塔和开式冷却塔是两种常见的类型。
下面将介绍它俩的区别，并探讨它们在不同应用场景中的应用。
一、闭式冷却塔的特点和应用场景这是一种封闭的系统，通过在冷却水回路中使用冷却剂来降低水温。
主要特点如下：1、封闭性：冷却塔的水回路是封闭的，冷却水不会接触外界大气，从而减少水的蒸发和水质的损耗。
2、需要冷却剂：冷却塔使用特定的冷却剂作为热交换介质，通过冷却剂的循环流动来降低冷却水的温度。
3、高效节能：冷却塔由于封闭性好，可以减少水的蒸发和溢流损失，提高能源利用效率，降低运行成本。
4、应用场景：冷却塔适用于对冷却水质要求较高或者水资源短缺的场合，如化工厂、电力厂、制药厂等。
二、开式冷却塔的特点和应用场景开式冷却塔是一种通过将冷却水与大气直接接触进行冷却的系统。
开式冷却塔的主要特点如下：1、开放式：开式冷却塔通过风扇将冷却水与空气接触，利用自然对流和蒸发散热的原理进行冷却。
2、低成本：开式冷却塔相对于闭式冷却塔来说结构简单，造价低廉，使用维护成本也相对较低。
3、大量蒸发：开式冷却塔中的冷却水会有大量的蒸发和溢流损失，因此在使用过程中需要补充水源。
4、应用场景：开式冷却塔适用于对冷却水质要求较低且有充足水源供应的场合，如空调系统、冶金行业、钢铁厂等。
三、闭式冷却塔与开式冷却塔的选择和比较1、冷却效果：闭式通过使用冷却剂实现高效降温，冷却效果较好；而开式冷却塔则依靠蒸发散热，冷却效果相对较低。
2、维护成本：闭式由于封闭性好，维护成本较高；而开式冷却塔结构简单，维护成本相对较低。
3、水资源利用：闭式由于不需要大量补充水源，适用于水资源紧缺的地区；而开式冷却塔需要定期补充水源。
4、环境影响：闭式由于封闭性好，对环境影响较小；而开式冷却塔可能存在水蒸气和雾化物排放，对周围环境产生一定影响。
闭式冷却塔和开式冷却塔在工业领域中有着不同的应用场景。
冷却塔资料
第一节冷却塔原理及空研冷却塔特点人民日报项目冷却塔共有三种型号，分别为：A．开式冷却塔：SKB-650TS，3台（12个模块）SKB-389TS，1台（2个模块）B．闭式冷却塔：KMB-500TS，3台（12个模块）下面对开式及闭式冷却塔的原理和特点作一下简要的说明：一、开放式冷却塔：开放式冷却塔的循环流体与空气直接接触，蒸发潜热，而使流体冷却。
空研开放式冷却塔的主要特点：⏹采用模块多联体设计，同塔形可无限组合装配；⏹塔内点检通道通畅，维护点检方便快捷；⏹可应不同季节所需冷量逐一控制通风系统开闭；⏹下部水槽为倾斜状便于清理。
二、密闭式冷却塔密闭式冷却塔的循环流体是通过盘管壁与喷淋水进行热交换或传热到空气中达到冷却目的。
空研密闭式冷却塔的主要特点：⏹循环流体密闭运行，不会蒸发、浓缩、污染或污染环境；⏹无须经常停机保养维护，运行稳定安全，适合需要连续运转的系统；⏹循环流体因无阳光照射且不与空气接触，所以不会产生藻类和盐类结晶；⏹可以进行干式运行，不会滋生各类病菌。
一；空研冷却塔配件性能及特点空研冷却塔配备了高品质性能的部件（如风机部分、填料胶片等均为进口部件）。
1.风机、扇叶（日本进口）⏹采用SMC成型玻璃钢之三元扇叶；⏹组织结构聚合紧密，无砂眼，使用寿命长；⏹由日本工厂做好动静平衡、组装编号，按序号出厂。
⏹重量轻，启动快，表面光滑，风噪低；2.难燃填料（PVC原料日本进口）日本空研最新设计W型水路薄膜式填料，采用阻燃型硬质聚氯乙烯（PVC）真空吸塑成型。
具有如下特点：⏹比表面积大、储水量多;⏹亲水性能强、水膜均匀、收水性好、漂水少;⏹热力性能优秀，绝对保障设计要求的冷量;⏹厚度 (0.27T、0.35T)，无须截断或穿孔安装,避免了填料的坍塌现象。
3.传动轴及电机（传动轴轴承日本进口）▪风机皮带为日本三星皮带。
▪传动轴：采用日本精工NSK轴承；4.FRP集水槽及检修通道⏹采用一体成型倾斜式集水槽，便于清洗，避免现场拼接质量差的问题，集水箱储水充裕，保证不会发生吸空现象；⏹不锈钢球阀控制补水系统，经久耐用；⏹塔内采用花纹钢板检修通道，为维护人员提供防滑保障。
闭式冷却塔与开式冷却塔的优缺点对比
闭式冷却塔与开式冷却塔的优缺点对比闭式冷却塔与开式冷却塔的优缺点对比闭式冷却塔优缺点：1、整个管路系统为封闭式循环，循环水为蒸馏水，管路不结垢、不污染、不腐蚀，增加管路和设备的使用寿命。
2、循环水几乎没有水消耗，开始塔的扑水量为循环水量的1.24%-2%，闭式冷却塔的补水量紧为循环水量的0.1%-0.2%。
3、闭式冷却塔取消了冷水机于开式冷却塔之间的循环水泵，采用较小的冷却循环水泵，电费的节约能达到30%。
4、安装简单，无需开挖地下水池，管道使用方便，由于是密闭式循环，管损小，需要的管路管径相对减小。
5、飘水现象减少，开式冷却塔的飘水率为0.5%左右，闭式冷却塔飘水率下降到0.05%。
闭式塔的缺点：闭式冷却塔造价为开放式塔的数倍。
（但闭式塔具有回收价值，开式冷却塔几乎没有价值）开放式塔优点：1、开塔造价成本比较低，为闭式塔几分之一的价格。
开放式塔缺点：1、需要开挖地下水池，由于水落差和开放式扬程损耗，耗电比闭式塔多，需要配2套水泵，耗电量大。
建议：使用闭式冷却塔1、保护设备的使用寿命，减少设备维护。
2、环保节能，三年内可以节约下闭式塔和开式塔的价格差。
3、闭式塔使用紫铜管做换热器，设备具有保值性冷却塔冷却塔构成部件、使用范围、注意事项及特点闭式冷却塔成套设备由主机、水箱、循环水泵及电控柜等组成。
主机由壳体、换热器、风机、喷淋水泵、收水器、水槽及管路阀门等零部件组成。
工作过程中，冷却介质（软水、油或其他液体）由主循环泵驱动在换热器及需冷却设备之间循环流动，喷淋水均匀地喷洒在换热器上，在换热器外表面形成均匀的水膜，冷空气由塔体下方的进风口进入塔内，与喷淋水逆流经过换热器表面，在此过程中有两种换热方式，即冷空气与冷却介质之间的热传导和喷淋水蒸发吸热的热交换，吸收热量后的饱和热湿空气由风机排至大气中，其余的喷淋水流入塔体下部的水槽，由水泵再输送至喷淋系统。
如此往复，换热器内的冷却介质得到降温冷却。
闭式冷却塔有两种运行模式。
闭式冷却塔与开式冷却塔的优缺点对比

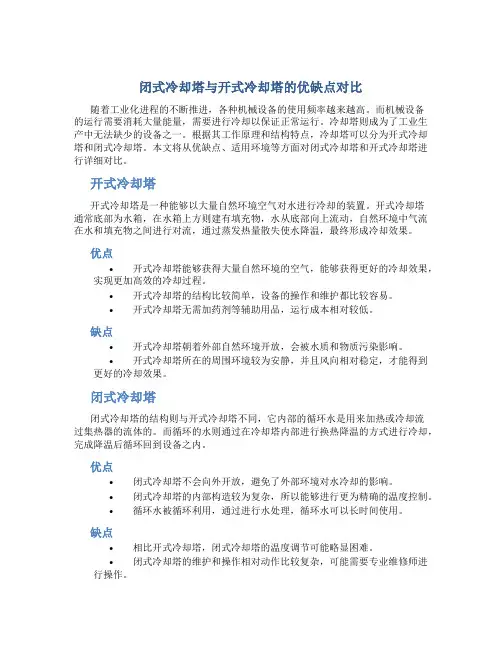

闭式冷却塔与开式冷却塔的优缺点对比随着工业化进程的不断推进，各种机械设备的使用频率越来越高。
而机械设备的运行需要消耗大量能量，需要进行冷却以保证正常运行。
冷却塔则成为了工业生产中无法缺少的设备之一。
根据其工作原理和结构特点，冷却塔可以分为开式冷却塔和闭式冷却塔。
本文将从优缺点、适用环境等方面对闭式冷却塔和开式冷却塔进行详细对比。
开式冷却塔开式冷却塔是一种能够以大量自然环境空气对水进行冷却的装置。
开式冷却塔通常底部为水箱，在水箱上方则建有填充物，水从底部向上流动，自然环境中气流在水和填充物之间进行对流，通过蒸发热量散失使水降温，最终形成冷却效果。
优点•开式冷却塔能够获得大量自然环境的空气，能够获得更好的冷却效果，实现更加高效的冷却过程。
•开式冷却塔的结构比较简单，设备的操作和维护都比较容易。
•开式冷却塔无需加药剂等辅助用品，运行成本相对较低。
缺点•开式冷却塔朝着外部自然环境开放，会被水质和物质污染影响。
•开式冷却塔所在的周围环境较为安静，并且风向相对稳定，才能得到更好的冷却效果。
闭式冷却塔闭式冷却塔的结构则与开式冷却塔不同，它内部的循环水是用来加热或冷却流过集热器的流体的。
而循环的水则通过在冷却塔内部进行换热降温的方式进行冷却，完成降温后循环回到设备之内。
优点•闭式冷却塔不会向外开放，避免了外部环境对水冷却的影响。
•闭式冷却塔的内部构造较为复杂，所以能够进行更为精确的温度控制。
•循环水被循环利用，通过进行水处理，循环水可以长时间使用。
缺点•相比开式冷却塔，闭式冷却塔的温度调节可能略显困难。
•闭式冷却塔的维护和操作相对动作比较复杂，可能需要专业维修师进行操作。
对比从优缺点可以看出，开式冷却塔虽然造价比较低，但由于需要遵循自然环境的限制，因此在使用时有一定的局限性。
而闭式冷却塔则虽然造价较高，但可以更好地控制温度，避免外部环境的污染。
需要根据不同使用环境的需求进行选择。
此外，在效率、安全和成本方面，也需要考虑根据具体情况进行选择。
开式冷却塔与闭式冷却塔的比较
十、适用环境
常规环境下。
特别适用于工厂有腐蚀性气体、粉尘多的环境。
五、塔体本身耗电量
开式塔只需风机水轮机功率，无电耗。
闭式塔不仅需风机、电机功率，还需喷淋水泵水轮机功率，按冷却水量34升/秒计，相应分别需18.5KW和4KW左右（喷淋水流量50.5升/秒），即多出开式塔18.5KW。按每天总水量5000m3/h，每度电1元计，需多耗电755KW，则每天10小时运行耗电7550元，那么仅这一项每年的运行费用是相当惊人的（7550×150天=1132,500元），一百万元/年！
三、建筑荷载
开式塔塔体小，重量轻。
闭式塔塔体很大，重量很重，建筑结构必须加强，导致建筑造价升高。
四、冷却水系统水泵耗电量
开式塔的塔体扬程只需5米左右。
闭式塔内部有热交换的盘管其所需的扬程约10米左右，多出开式塔5米左右，能耗超出一倍。按每天10小时总水量5000m3/h的循环冷却水运行，每度电1元人民币计：则每天耗电700元，每月为21,000元，每年5个月则多耗电费10,500元，按实际负荷70%计，也需多耗7万元左右。
开式冷却塔与闭式冷却塔的比较
开式冷却塔
闭式冷却塔
备注
一、首次投资额
投资费用低，按总冷负荷23000 KW计，开式冷却塔设备应在150万元以内。
投资费用高，一般是开式冷却塔的4倍左右，约600万元左右。
二、占面积
由于是直接热交换效率高，其塔体尺寸较小，因此占地面积小。
由于间接热交换，效率相对低些，其塔体尺寸也会较大，一般来说闭式塔至少是开式塔的1.5倍左右。
六、耗水量
开式塔约1%
与开式塔相差无几。
冷却塔相关知识大汇总
冷却塔相关知识大汇总一、冷却塔原理和分类冷却塔形式冷却塔有开式冷却塔、闭式冷却塔闭式冷却塔与开式冷却塔的区别1)开式冷却塔的冷却原理就是，通过将循环水以喷雾方式，喷淋到玻璃纤维的填料上，通过水与空气的接触，达到换热，再有风机带动塔内气流循环，将与水换热后的热气流带出，从而达到冷却。
此种冷却方式，首期的投入比较的少，但是运营成本较高（水耗、电耗）。
2）闭式冷却塔的冷却原理是，简单来说是两个循环：一个内循环、一个外循环。
没有填料，主核心部分为紫铜管表冷器。
①内循环：与对象设备对接，构成一个封闭式的循环系统（循环介质为软水）。
为对象设备进行冷却，将对象设备中的热量带出到冷却机组。
②外循环：在冷却塔中，为冷却塔本身进行降温。
不与内循环水相接触，只是通过冷却塔内的紫铜管表冷器进行换热散热。
在此种冷却方式下，通过自动控制，根据水温设置电机的运行。
两个循环，在春夏两季环境温度高的情况下，需要两个循环同时运行。
秋冬两季环境温度不高，大部分情况下只需一个内循环。
冷却塔形式：闭式冷却塔闭式冷却塔，或称密闭式冷却塔，也称封闭式冷却塔，简称闭塔。
闭式冷却塔源于蒸发冷却器，而实际上乃是一种将水冷式冷却器和常规冷却塔的性能相结合的热交换器，也是一种界于水冷器与空冷器之间的热交换器，所以还有厂家称之为“蒸发空冷器”。
现在这类冷却设备的形式较多，其共同的特征是在间壁式换热器外喷淋水并且强制通风，热从间壁式换热器内的被冷却流体中经壁面传给壁面外的喷淋水，再通过喷淋水与空气的强制对流传给空气，而喷淋水向空气的传热，主要是由喷淋水蒸发的潜热和喷淋水与空气的显热交换组成的。
由于被冷却流体在间壁式换热器内与外界工艺设备间闭式循环流动，为区别于被冷却流体直接与空气接触的一般冷却塔，故有“闭塔”之称，而相对应地将一般冷却塔称为“开塔”。
冷却塔选型1）确定流体排热总量Q，Kw/h；2）确定冷却塔希望达到的进出水温度差Δt，即T1-T2。
在空调工程中，吸收式冷机一般取Δt=8℃；压缩式制冷剂一般取取Δt=5℃。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷却塔分类：开式冷却塔和闭式冷却塔
冷却塔是利用水对空气的蒸发吸热效应达到使冷却水降温目的的一种换热设备。
按冷却水与空气是否直接接触分为开式、闭式两类。
1、开式冷却塔的原理是，通过将空调冷却水直接喷淋到冷却塔填料上，通过水与空气的直接接触，同时由风机带动冷却塔内气流流动，从而达到蒸发冷却的目的。
[1]
开式冷却塔初期投入比较少，但是运营中的水耗和电耗较大，运营成本较高。
图：开式冷却塔
2、闭式冷却塔的冷却原理由两个两个循环组成：内循环和外循环。
闭式冷却塔没有填料，主核心部件为紫铜管表冷器。
①内循环：与对象设备对接，构成一个封闭式的循环系统（循环介质为软水）。
为对象设备进行冷却，将对象设备中的热量带出到冷却机组。
②外循环：在冷却塔中，为冷却塔本身进行降温。
不与内循环的空调冷却水直接接触，只是通过冷却塔内的紫铜管表冷器进行换热。
在此种冷却方式下，通过自动控制，根据水温设置电机的运行。
由于春夏两个季节环境温度比较高，在这种情况下，需要闭式冷却塔的两个循环同时进行才能冷却。
相反，秋冬两个季节的温度不太高，通常情况下，我们只需要一个内循环即可完成冷却过程。
图：闭式冷却塔
1.1）开式冷却塔的优点：
开式冷却塔具有结构简单、造价低、维护检修方便等优点，为早期冷却设备中最常用的一种设备。
[2]
1.2）开式冷却塔的缺点：
开式冷却塔由于风机马达和叶片都是暴露在空气中的，因此，运行时的噪音比较大；由于是开式系统，冷却塔在运行的时候，会产生漂水现象，造成水量损失，要经常补水，同时一定程度上也会污染冷却水，使其水质下降，而且外界的杂物也会进入冷却水中，造成水质污染；开式冷却塔的冷却水压力损失要高于闭式冷却塔。
2.1）闭式冷却塔的优点：
1）闭式冷却塔由于是全封闭式循环冷却，因此，不存在杂物进入冷却管路系统，从而发生管路堵塞的现象；2）闭式冷却塔为软水循环冷却，在高温时也绝无水垢生成，引起冷却管路系统结垢；3）闭式冷却塔占地面积小，不需开挖水池，易址方便，节约用水，降低能耗；4）闭式冷却塔采用风冷
蒸发吸热双重冷却方式，冷却效率高；5）可直接冷却水、油类、醇类、淬火液、盐水及化学液等介质，介质无损耗，成份稳定；6）由于采用闭式循环，介质不受环境影响，亦不会污染环境；7）冷却水的压力损失要小于开式冷却塔。
2.2）闭式冷却塔的缺点：
1）由于大量采用了换热性能高但价格昂贵的紫铜盘管，闭式冷却塔普遍价格较高；2）北方地区冬季气温较低，如果未采取有效的防冻措施，可能引起冷却器局部冻裂。
总的来说，如果闭式冷却塔维护得当，从长期来看，由于闭式冷却塔本身的节能降耗特性，以及更长的使用周期、稳定的冷却性能，其全寿命周期总成本会或略低于开式冷却塔。
