毕业设计-电子血压计

1 引言 (1)

2 血压计总体概述 (3)

2.1 血压计简介 (3)

2.1.1 便携式血压计的简单介绍 (3)

2.1.2 便携式血压计功能简介 (3)

2.1.3 便携式血压计使用注意事项 (3)

2.2 血压计装置设计方案 (4)

2.3 血压计测量与工作原理 (5)

2.3.1 血压测量的工作原理 (5)

2.3.2 血压计的工作原理 (6)

3 硬件电路的设计 (6)

3.1 MCS-51单片机的简介及其电路设计 (6)

3.1.1单片机的介绍 (6)

3.1.2 单片机电路设计 (11)

3.2 传感器简介以及外接电路的设计 (13)

3.2.1 传感器介绍 (13)

3.2.2 传感器与单片机连接的电路设计 (15)

3.3 模数转换器的设计 (15)

3.3.1 A/D转换原理 (15)

3.3.2 ADC0809与MCS—51单片机的连接 (16)

3.4 液晶显示模块电路设计 (17)

3.4. 1数码管显示模块的设计 (17)

3.4.2 LED显示器与单片机的连接电路设计 (17)

4 系统流程图以及程序的设计 (18)

4.1 单片机主程序流程图 (18)

4.2 数据采集流程图 (18)

4.3数据显示流程图 (19)

4.4. 电子血压计运作程序设计 (19)

结论 (21)

参考文献 (22)

谢辞 (23)

基于单片机的电子血压计的设计

顾斌

（德州学院机电系，山东德州 253023）

摘要：随着现代社会的快速发展，人们的生活质量的提高，带来了不健康的饮食与生活规律，导致了越来越多疾病的出现。其中，“高血压病”被称为人类第一无形杀手，可见它的可怕程度。

便携式家用血压计，非医护人员也可方便操作。随着家庭医疗保健的流行，这种血压计的市场得以开发。在过去，人们测量血压不得不去医院，而如今只要拥有这种血压计，在家里即可随时监测血压，做到早发现早治疗，降低了脑出血.心功能衰竭等猝发疾病的危害。

该血压计以NPC1210压力传感器测得血压值，再将血压数据通过ADC0809数模转换器转换成数字信号，传入89C51单片机，然后由单片机控制，经主程序处理数据之后，在LED液晶显示器上把数据显示出来。

关键词：NPC1210压力传感器; 89C51单片机;ADC0809数模转换器;LED液晶显示模块

1 引言

现如今人们的生活水平提高了，越来越观注自己的身体健康，血压是身体康的一项重要指标。血压的高低可直接影响全身各组织器官的血液供给。若血压过低，可造成组织器官供血不足。相反，血压过高，增加心脏负担，久而久之，导致心衰，同时血管弹性下降，脆性增加，脑动脉破裂，出现脑出血[1] 。

据2012年全国普查显示，我国每三个家庭就会有一个高血压患者；尤其在老年人群中患病可达12%。因此，研发便捷家庭使用型血压计具有重要意义。

在疾病排名册上，高血压的危害已居前几位。对于老年人群，血压血压是一个重要的健康信号。高血压是最常见的心血管疾病，也是最大的流行病之一。高血压病不仅是危害人体健康的一种慢性病，而且它还是脑中风、冠心病、心肌梗死、心力衰竭、肾衰等疾病的祸首，因此被人们称为“无形杀手”。

高血压对人体的损害是全身性的，也是造成死亡的恶魔，直接威胁着人的生命，所以，对高血压这个无形杀手，不可掉以轻心。

预防高血压病，首先量测量准确的血压。正常的收缩压为：90-140mmHg（12.0-18.6kpa）舒张压为：60-90mmHg （8.0-12.0kpa），正常血压的范围：正常成人在安静状态时，动脉压为：30-40mmHg （4.0-5.3kpa）

我们常用血压计测量血压。测量血压时，是以血压和大气压作为比较的，用血压高于大气压的数值表示血压的高度。

常用血压计有（1）汞柱式: 玻璃管面标有双刻度；一侧为0~300mmHg,最小分度值为2mmHg ；一侧为0~40kPa,最小分度值为0.5kPa ；玻璃管上端盖以金属帽与大气相通，下端和汞槽相通,汞槽内有水银；特点：测得数值准确可靠，但较笨重不易携带，且玻璃管部分易破裂。（2）表式：又称弹簧式血压计。外形似表,呈圆盘状，正面盘上标有刻度及读数，盘中央有一指针,以提示血压数值。特点携带方便，但准确性不如汞柱式血压计（3）电子血压计袖带内有一换能器，有自动采样单片机控制数字运算，自动放气程序。数秒钟内可得到收缩压、舒张压、脉搏数值。特点是操作方便，不用听诊器，省略放气系统，排除听觉不灵敏，噪音干扰等造成的误差，但准确性不如汞柱式血压计[2]。

结构如图1 ：

传统的血压计操作比较复杂，而且受环境的影响较大。在使用时，需要用一个准确的汞柱血压计一同校核，专业性较强。为了让每个血压计使用者更方便的使用与维护血压计；我们设计了一台操作便捷，测量精确，无需维护的智能型测量血压的装置，用来帮助人们急早的发现高血压迹象。

目前生活中使用的血压计大部分是水银式的。水银血压计每次测量必须由医生戴上听诊器进行测量，测量过程复杂，只能是每个医生一次对一个人进行测量;而且对不同的医生，测量结果可能不同:对同一个人来说，影响血圧因素也非常多，，测得结果在某些情况

就不能真实的反映被测对象的血压值。血压随年龄的增加而增高，新生儿血压最低，小儿

血压比成人低，中年以前女性血压略低于男性，中年以后差别较小；一般白天血压高于夜间，过度劳累或睡眠不佳时，血压稍增高；在寒冷环境中血压可升高，高温环境中血压可略下降；紧张、恐惧、兴奋及疼痛均可导致血压升高，舒张压一般无变化。劳动、饮食、吸烟和饮酒也可影响血压值。将脉动波的记录引入动态血压技术，提供24小时内的每次血压测量结果，而且能再现每次测量过程中的波形。在动态血压检测中干扰和伪差是不可避免的。目前市场上的大部分动态血压记录仪，只记录每次测量的结果，医生面对的是一批真伪难辩的数字。本课题研究设计动态血压记录仪，使每次测量结果完全透明，实时分析，使医生可以对照原始波形判断数据的真伪，有效查找出干扰和伪差引起的误检测，恢复真实血压，保证血压报告的有效性和可靠性。

2 血压计总体概述

2.1 血压计简介

2.1.1 便携式血压计的简单介绍

该产品体积小，重量轻，可方便携带。与传统血压计相比，无水银，避免了因水银泄露而造成环境污染的问题。操作简单易行，适合家庭使用。

2.1.2 便携式血压计功能简介

该血压计以压力传感器测得血压值，再将血压数据通过A/D转换器转换成数字信号，传入单片机，然后由单片机控制，经主程序处理数据之后，在液晶显示器上把数据显示出来。

2.1.3 便携式血压计使用注意事项

1. 患者取坐位或仰卧位，被测肢体应和心脏处于同一水平，上臂自然下垂，坐位时平第四肋软骨；卧位平腋中线，平整地将袖带置于上臂中部，距肘窝下缘2-3cm

2. 需密切观察血压者应做到四定

定时间、定部位、定体位、定血压计，有助于测定血压的准确性和对照的可比性

3. 为偏瘫、肢体外伤或手术的患者测血压应测健测肢体

4. 排除影响血压的外界因素

袖带过宽、过窄；袖带缠得过紧、过松；肢体位置过高、过低等因素对血压值的影响

5. 袖带宽度要合适，

袖带太窄，须加大力量才能阻断动脉血流，测得数值偏高;袖带太宽，大段血管受阻，测得数值偏低

6. 肱动脉位置高于心脏水平，测得血压值偏低;低于心脏水平，测得血压值偏高

7. 袖带过松，橡胶带呈气球状，有效测量面积变窄，使血压测量值偏高;袖带过紧，使血管在未注气时已受压，使血压测量值偏低

8. 发现血压听不清或异常，应重复测量;应将袖带内气体驱尽，稍等片刻再复测，一般连续测2~3次，取其最低值

9. 当舒张压的变音和消失音之间有差异时;应记录两个读数，即变音~消失音数值

如180/90~70mmHg

10. 不要在浴后、吸烟、饮酒、喝咖啡后测血压[3]。

2.2 血压计装置设计方案

2.2.1 设计要求

该种血压计是将传感技术与单片机有机结合而成的，它的结构应该保证完成三项基本流程：1、感应血流的压力，并能够将信号转变成压电信号；2、利用单片机技术判断高压与低圧；3、在屏幕上显示测量结果。对于传感器的要求是：高性能低成本的，灵敏度要高，测量范围倒不需要很大。能根据血压变动及时抓住高、低压，体积小，集成度高，抗干扰能力强，可靠性高，价格低，程序简单，运用灵活，易于实现产品化的单片机，使用具有显示清晰，亮度高.寿命长等优点的显示器，因此我们在此设计中采用了LED显示器。

2.2.2 具体设计方案

系统工作示意图：

接通电源后，我们可以通过键盘对血压计的参数进行设计。参数设置后，系统将会启动A/D 转换，转换结束后将进行数据处理阶段，若未转换完毕将进行程序循环继续转换。数据处理阶段将会对转换的数据进行采样，分析出最大值和最小值，将最大、最小值按血压原理定为收缩压和舒张压，经由单片机将其送到LED 显示器进行显示。

2.3 血压计测量与工作原理

2.3.1 血压测量的工作原理

血压的测量采用传统的示波法[4]。当袖带压力振荡波的振幅达到最大时，袖带的压力就是动脉的平均压。动脉的收缩压对应于振幅包络线的第一个拐点，舒张压对应于包络线的第二个拐点。收缩压数值得确定：通常采用最大的振幅法，气袖在放气过程中脉搏波振幅度包络线的上升阶段中，如果某一个脉搏波的幅度Ui 与Um 之比Ks

≤时，对应的气袖压

力便定义为收缩压。

计算

Ks Ui P Ps *==| （1）

舒张压数值的确定：与收缩压不同的是在脉搏波振幅包络线的下降段中，如果一个脉搏波的幅度Ui 与Um 之比kd

≤

时，对应的气袖压力便定义为舒张压。

计算公式为：Um

Kd Ui P Pd

*==| （2）

图4 血压交直流信号及收缩压和舒张压位置

首先找到最大振幅值 Amax 处,往前找到幅值为0. 5Amax的瞬态位置处，此位置所对应的血压直流分量的值定为收缩压,往后找到幅值为0. 8Amax的瞬态位置处，此位置所对应的血压直流分量定为舒张压,将计算出的收缩压和舒张压的值经单片机的控制输出到LED液晶显示。

2.3.2 血压计的工作原理

当袖带充气时，袖带内部便会产生一定压力，数字压力传感器NPC-1210感应到该压力时，经过放大以及滤波电路后，由单片机89C51的第1脚读入，并进行A/D转换。单片机在程序的控制下，严格按照NPC-1210压力传感器的要求的工作时序进行读写控制，读入信号后，对数字信号进行运算，然后经LED数码管液晶显示模块进行显示。

3 硬件电路的设计

3.1 MCS-51单片机的简介及其电路设计

3.1.1单片机的介绍

MCS-51系列单片机是Intel公司生产的产品。MCS-51系列具有8位处理能力的CPU。128byte内部数据读写存储器，32位双向输入/输出线，1个全双工的异步串行口，2个16位定时器/计数器，5个中断源2级中断优先级，时钟发生器，可寻址64KB程序存储器和

64KB外部数据存储器等部分[9]。

微处理器是单片机中实现运算和控制的部件，由运算器和控制器两部分组成。

（一）运算器

运算器主要实现对操作数的运算、逻辑运算和位运算。运算器通常由算术逻辑运算部件、累加器、暂存器、程序状态字、十进制调整电路和布尔处理器等组成。

（1）算数逻辑运算部件（简称ALU），主要完成加、减、乘、除、加1（增量）、减1（减量）、十进制调整等算数运算，也能完成位置、复位、取反等位操作，还能完成与、或、非等逻辑运算，同时完成数据传送的操作。

（2）累加器（简称ACC），用于存放算术逻辑运算部件需要运算的操作数，或者用于存放算数逻辑运算部件运算操作的结果。

（3）暂存器（简称TMP），用于暂存算数逻辑运算部件需要运算的操作数，使进入算数逻辑运算部件的两个操作数能够被同步地送到ALU的两个入口进行运算。

（4）程序状态字（简称PSW），用于存储程序运行中的各种状态信息。程序状态字中每一位都可以用来代表某一种状态，由运算器的过程或结果对其进行设置和改变。

P奇偶标志位（D0）--表示累加器中的运算结果中1的个数是奇数还是偶数，结果中

1的个数为奇数时置1，否则为0.

OV溢出标志位（D2）--表示运算结果是否溢出，即是否超出累加器可表示的带符号数范围（-128--+127）,有溢出时OV置1，否则置0.

RS1.RS2工作寄存器区选择标志位（D4.D3）--两位组合用于指定4个工作寄存区之一，00表示1区，01表示2区，10表示3区，11表示区。

F0用户标志位（D5）--用于用户自定义的状态标志。

AC辅助进位标志（D6）--进行8进位数加减运算时，若低4位向高4位有进位或借位时，该位置1，否则置0。

CY进位标志（D7）--进位算数运算时，最高位有进位或借位，该位置1，否则置0。（5）十进制调整电路，用于对采用BCD码表示的操作数在进行了二进制运算后的结果进行调整，使其运算的结果仍然保持为BCD码的形式。

（6）布尔处理器，用于实现位操作和逻辑运算。位操作和逻辑运算都是以位为单位进行运算的，通过布尔处理器可以进行二进制位的置位（置1）、复位（置0）、取反、二进制数的与（逻辑乘）、或（逻辑加）、非（逻辑反）运算。

2.控制器

（1）程序计数器PC，用于存放下一条要读取的指令的程序存储地址。读取指令时，PC将其保存的地址输出到程序存储器，在选通信号的控制下，将指定地址单元的内容读出。同时对程序计数器PC自动加1，生成下一个程序存储器地址。

（2）指令寄器IR，用于存放从程序存储器中读出并将该指令送到指令译码。

（3）指令译码器ID，用于对指令寄存器中的指令进行译码，产生各种控制信号，控制单片机的各个部件正常工作。

（4）数据指针DPTR，用于存放片外数据存储器地址或I/O端口地址。数据指针DPTR是16位的地址寄存器，用于指出片外数据存储器或I/O端口的地址，并且用户可以直接访问，可以作为两个8位寄存器被访问，其中DPL是DPTR的低8位，DPH是DPTR的高8位。（5）堆栈指针SP，用于存放堆栈存储区的当前单元地址。能够在堆栈操作时自动进行加1和减1的操作，以改变栈顶单元的地址，保证进出栈操作的正常进行。栈是按后进先出的原则进行操作的存区，用于保存一些特殊的信息。堆栈存区设置在数据存储区，栈顶位置由堆栈指针SP中存放的8位地址指出。进栈时SP内容自动加1，出栈时SP内容自动减1.系统复位后，SP的值为07H。

（6）时钟发生器、定时控制逻辑、复位电路，用于产生微处理器工作所需要的时序信号，并通过时序信号的同步，产生系统控制所需要的各类控制信号，以保证系统有序地运行。

3. 存储器

（1）程序存储器

程序存储器的地址通过16位的程序计数器PC提供，寻址空间为64KB。在使用片外程序存储器时，程序计数器PC提供的地址经P0和P2两个8位端口送出，供片外程序存储器使用。处理器通过EA 引脚输入的电平来确定使用片外程序存储器还是片内程序存储器。当EA 引脚输入的电平为高电平时，系统默认使用片内程序存储器，只有当使用的地址超出片内程序存储器地址范围时，才会转向片外程序存储器。而当EA 引脚输入的电平为低电平时，无论是否有片内程序存储器，系统都将只使用片外程序存储器。

数据存储器

（2）包括片内数据存储器和片外数据存储器，采用各自独立的编址方式。

片外数据存储器的地址通过数据指针DPTR或寄存器R0、R1，以间接寻址的方式提供16位地址，经P0、P2端口送出，实现64KB的寻址空间。

片内数据存储器的存储空间为256B，采用8位地址编码，通过相应的指令直接访问。片内数据存储器可以分为工作寄存区、位寻址区、数据区、特殊功能寄存区等部分。

4、输入输出控制

(1)P0口

P0口是8位的三态I/O口，具有两种工作方式:一般输入/输出端口方式和地址/数据端口方式，在单片机无外部地址需求的情况下，P0口可作为一般输入/输出端口使用。通过控制信号为0使多路电子开关MUX接通内部锁存器，锁存器中的数据被输出到端口的引脚。输入时，端口引脚的数据直接被读入内部数据总线，为保证输入数据的可靠，内部锁存器必须置1.在这种工作方式下，端口的引脚必须外接5—10千欧的上拉电阻，以保证1的正常输出。

(2)P1口

P1口是准双向I/O口，它的每一位都可以被定义为输入或输出。

输出时将数据写入锁存器，锁存器的内容被直接送出引脚。输入时，必须先将锁存器的值置1，使场效应管截止，引脚的数据直接被读入内部数据总线。P1端口的位结构如下图所示：

(3)P2口

P2口是准双向I//O，具有两种功能。既可以作为一般的输入输出口使用，也可以作为外部存储器的地址输出端口使用。

P2口的位结构如下图所示：

(4)P3口

P3口是准，双向多功能I/O，既可以作为一般的输入输出端口使用，也可以作为特殊功能I/O口使用。

P3口的位结构如图所示：

P3口各位的特殊功能如表所示：

P3.0 RXD（串行输入口）

P3.1 TXD（串行输出口）

P3.2 /INT0（外部中断0）

P3.3 /INT1（外部中断1）

P3.4 T0（记时器0外部输入）

P3.5 T1（记时器1外部输入）

P3.6 /WR（外部数据存储器写选通）

P3.7 /RD（外部数据存储器读选通）

3.1.2 单片机电路设计

1. MCS—51单片机的复位电路

系统复位是任何微机系统执行的第一步，它能使整个控制芯片回到默认的硬件初始状态下。复位对单片机来说，就是回到初始状态，程序计数器赋值0000H,为程序运行做好准备工作。单片机复位后程序计数器值变为0000H，即程序将从0地址开始执行。程序状态寄存器PSW清零，自动选择0工作寄存器区。堆栈指针设定为07H，定时器/计数器设定为方式0，并将计数器初值置0。中断全部禁止，各中断源的优先级均为0,4个端口的锁存器全部置1，并处于输入状态[10]。

在单片机的RST引脚上加上高电平并保持两个机器周期（24个时钟振荡周期），就可以完成复位操作。这种复位电路的工作原理是;通电时，电容两端相当于是短路，于是RST

引脚上为高电平，然后电源通过电阻对电容充电，RST端电压慢慢下降，经过一段时间，达到低电平，单片机开始正常工作。根据实际操作的经验，下图为复位电路的电容、电阻参考值分别为C=10uF,R1=1千欧,R2=10千欧。

XTAL2(18引脚);单片机内部振荡电路反相放大器的输出端。

XTAL1(19脚)：单片机内部振荡电路反相放大器的输入端。

由于内部振荡器方式所得的时钟信比较稳定，因此在实用电路中使用的比较多。其中，电容器C1、C2起稳定振荡频率、快速起振的作用，其电容值一般为5—30pF,典型值为30 pF,晶体振荡器频率f（osc）的范围是1.2—12MHZ.

单片机以晶体振荡器的振荡周期（或外部引入的时钟周期）为最小的时序单位，振荡频率二分频后形成状态周期或称S周期，所以，1个状态周期包含有2个振荡周期。将振荡频率f（osc）进行12分频后形成机器周期MC,故1个机器周期包含6个状态周期或12个振荡周期。执行一条指令的时间叫做指令周期。8051单片机指令系统中，各条指令的执

3.2 传感器简介以及外接电路的设计

3.2.1 传感器介绍

本次设计我选用NPC-1210系列固态压力传感器，因为它的准确度高，且输出信号为0～100mV 。它的压力接口和引脚结构提供了优良的灵活性，尤其是在压力连接方向要求严格的应用中。

NPC1210压力传感器是基于美国GE公司NovaSensor先进的SenTable压电电阻技术。最新硅片微机械技术被应用于压阻应变片被离子注入在惠斯通桥路结构内。NPC1210压力传感器具有优良的温度特性，温度补偿范围为0~60℃。它将一个增益设置电阻集成在传感器内，使传感器可以互换。

技术指标：

类型：表压，绝压，差压

量程：10"H2O，0～1，2，5，15，30，50，100psi

非线性：±0.1%非线性

输出：0～100mV

供电电源：1.5mA

工作温度：-40℃~125℃

电气连接：PC板安装

特点：恒流供电，温度补偿（0~60℃），满量程输出100mV，±0.1%准确度，可互换性。典型应用：电子血压计检定仪，血压计标准器，血压计智能标准器，血压计校验仪，医疗器械（呼吸机，监护仪），气体流量测量，供暖，制冷，过程控制[5]。

NPC1210压力传感器内部结构主要包括4部分：

①多路分配器；②模/数转换器；③微控控制；④模/数转换器

图13 传感器电路原理图

压力传感器的工作原理：当电源电压CC V =15V ，由于电容器C4对直流电隔离，在分析电路时可以忽略将其去除，此支路为开路。电阻R40与电阻R23串联分压，所以5点的电位1U =3V ，根据理想集成运算放大器“虚短”原理，7点电位也为3V 。然后经过电桥，最

后经集成运放进行电压的放大，由于是单臂桥路变化，最后输出电压为Uout=1

41U

?，应变片电阻100Ω，120Ω，160Ω三个取值，其中以120Ω最为常见，这里我们取Ω

=120R

。

经放大电路的放大作用，放大倍数为

833

.220004.22==KΩ

ΩM ，最终结果为

R U out ?=???

2.54

.22000120

41,应变片应变与电阻改变的关系为F

S R

R ?=?，根据所选材料

取我们可取S 为10

-，由于out U 在0—5V 变化，把5V 最大值代入得到F 的最大值为80N ，

所以得到量程为0-80N [6]。

3.2.2 传感器与单片机连接的电路设计

NPC1210的外围引脚共有8个，其中5个为空脚，工作电压为正5负。压力传感器Vs

脚引与单片机Vcc引脚相接引入正5v电压，压感Vout引脚与单片机的P1.0引脚相接，将测的的数字电压信号传入单片机。GND引脚为压力传感器的接地脚[7]。

3.3 模数转换器的设计

3.3.1 A/D转换原理

本设计以MCS-51单片机为核心部件，内与ADC0809模数转换器进行连接，它是一种8位逐次逼近型A/D转换器，内部具有8通道多路转换开关，可以直接对8路0~5V电压模拟量进行转换,精度，速度，价格适中. ADC0809每采集一次可需要100us，采用中断方式读入结果,经A/D 转换结束后会自动产生EOC 信号，将其与CPU 的外部中断相接,便可采集到数据。

ADC0809的工作过程：首先用指令选择IN0-IN7其中一个模拟输入通道，当执行MOVX @DPTR,A时，便会产生脉冲给START引脚，开始对选中通道转换。当转换结束后便会发出结束信号，该信号可以作为中断申请信号，当读允许信号读到EOC端有高电平，则可以读

出转换的数字量，利用MOVX A,@DPTR把该通道转换结果读到累加器A中[8]。

3.3.2 ADC0809与MCS—51单片机的连接

ADC0809与MCS—51单片机的连接如图下图所示

3.4 液晶显示模块电路设计

3.4.1数码管显示模块的设计

LED 显示模块内部采用6位8段数码管，只要按地址输出相应的二进制数据，就可以实现单片机对显示器的控制。显示共有6 位，用动态方式显示。8 位段码、6 位位码是由两片74LS374逻辑元器件进行控制输出。位码经MC1413倒相驱动后，选择相应显示位[11]。

3.4.2 LED 显示器与单片机的连接电路设计第1脚：VSS 为地电源

第2脚：V0为液晶显示器对比度调整端,接正电源时对比度最弱,接地电源时对比度最高,对比度过高时会产生“鬼影”,使用时可以通过一个10K 的电位器调整对比度

第3脚：VDD 接5V 正电源

第 4～11脚：D0～D7为8位双向数据线。

第12 脚：PS 为寄存器选择,高电平时选择数据寄存器、低电平时选择指令寄存器。第13脚：PR 为读写信号线,高电平时进行读操作,低电平时进行写操作。当RS 和RW 共同为低电平时可以写入指令或者显示地址,当RS 为低电平RW 为高电平时可以读忙信号,当RS 为高电平RW 为低电平时可以写入数据。

第 14脚：E 端为使能端,当E 端由高电平跳变成低电平时,液晶模块执行命令。液晶显示模块数字信号从单片机的P0.0-P0.7

口引出，分别对应的接液晶显示模块

DM-162的D0-D7端口，完成数据传输，液晶显示模块的控制引脚RS、PR、E分别接到89C51的P3.5、P3.6、P3.7口，以实现微处理器对液晶显示模块的控制[12]。接法如下图：

图18 液晶显示模块电路

4 系统流程图以及程序的设计

4.1 单片机主程序流程图

主程序流程[13]

图19 主程序流程图

4.2 数据采集流程图

对于数据采集我用A/D0809芯片来完成， A/D初始化后，便可以将某一通道输入的0～7模拟信号转换成对应的数字量，然后再其结果存入存储器的指定单元中。可以采用程序查询方式，延时等待方式和中断方式[14]。流程图，如图20

自动化专业毕业论文参考题目

自动化专业毕业论文参考题目自动化专业毕业论文参考题目自动化专业毕业论文参考题目自动化专业毕业论文参考题目1、用单片机控制的大型十字路口的交通灯设计2222、、、、LEDLEDLEDLED大型广告牌的设计大型广告牌的设计大型广告牌的设计大型广告牌的设计3、电动机的常见故障及其分析4、LED大型广告牌翻转系统的设计5、电动机的选择6、PCB制作中的布线工艺7、EDA技术的发展与实用（必须有实例说明）8、大型超市的计算机管理系统9、汽车站显示屏的设计10、公交车LED屏的设计11、基于PLC的四层电梯控制系统的设计12、智能化住宅小区存车系统的设计13、智能化住宅小区防盗系统的设计14、PLC在电子技术中的应用15、单片机在电子技术中的应用16、彩屏或大屏LCD显示技术的研究17、电脑数字钟的设计18、火电厂大型机组控制系统仿真设计19、大型超市的计算机监控系统20、门卫LED提示牌的设计21、电缆绝缘故障定点测试仪的设计22、基于PLC的三层电梯控制系统设计23、单片机在电子技术中的应用24、电子技术在灯光控制中的应用25、PLC控制器网络化的研究26、数字钟的设计27、电路制板技术28、红外遥控技术的应用29、远距离遥控装置的设计30、变频器节能技术在风机中的应用31、炉温自动控制系统设计32、电机在**中的控制应用33、一种智力抢答器的设计34、温室电炉控制系统设计35、浅谈电气自动化在楼宇自控系统中的应用36、火灾报警系统与楼宇自控系统的联动37、电机串级调速系统38、变压器的纵差保护设计或维修维护技术39、用单片机控制直流电机40、交通灯控制系统41、电梯控制系统42、楼宇智能监控系统43、多温度检测系统44、单片机实现的电力变压器保护45、单片机自动找币机械手控制系统设计与仿真46、电能计量表47、电子式电能表48、电阻炉温度控制49、基于PLC 的煤气柜自动控制50、基于单片机的交流调压调速系统设计51、基于单片机的特殊变频器的设计52、静止同步补偿器的非线性控制53、基于指纹识别技术的考勤系统的研究与设计54、智能显示屏系统设计55、智能住宅无线通信系统56、温度控制系统57、直流调速系统58、单片机电梯控制系统设计59、电动葫芦PLC控制与遥控改造60、基于PLC的全自动药品包装机61、基于PLC的数控钻床62、三相全控桥整流电路供电的并励直流电机开环调压调速系统63、三相半控桥整流电路供电的并励直流电动机开环调压调速系统64、数字电子钟的设计65、水塔水位设计66、温度监测与控制电路67、单片机智能交通灯控制系统设计68、智能交通灯控制系统设计69、数字温度计70、煤气检漏仪设计71、数字电子钟设计72、温度检测及控制系统73、电冰箱控制系统设计74、温度监测与控制电路75、基于555定时器的温度控制器电路设计76、基于单片机的超速报警器的电路的设计77、水箱液位控制系统78、智能电梯（单片机，PLC）79、立体车库PLC控制系统80、基于PLC的全自动注塑机81、基于Matlab的PWM波形仿真与分析82、考试题库系统的设计与实现83、数字电子计时器84、化工生产自动监控系统的设计85、微机综合自动重合闸设计86、政府办公大楼中计算机网络建设的设计方案87、PLC控制电梯88、LED汉字显示89、三相全控桥整流电路供电给双闭环可逆调速系统90、热风炉自动控制91、基于单片机控制单回路的智能控制92、基于单片机简易逻辑控制仪93、工厂10kV降压变电所94、礼花弹引爆控制装置95、单片机的简易充电器96、皮带传输机的自动监控系统设计97、±5V简易直流稳压电源的设计98、0~30V简易可调式直流稳压电源的设计99、交流电动机调速系统的研究100、电力负荷的案例分析101、基于单片机的主从网络设计102、基于单片机控制的吸盘式机械手系统设计103、基于单片机水温测量控制系统设计104、基于单片机的超速报警器的电路的设计105、基于555定时器的温度控制器电路设计106、学生公寓区内用电的抄表监控系统设计107、汽车尾灯控制电路

家用医疗器械的现状与发展趋势 ---以可穿戴医疗器械为例

西华大学应用技术学院本科生(自考)毕业论文（设计）题目家用医疗器械的现状与发展趋势 ---以可穿戴医疗器械为例助学点西华大学应用技术学院专业艺术设计年级 2012 指导教师冯雨果学生姓名王登宇准考证号018113301216 年月日

家用医疗器械的现状与发展趋势---以可穿戴医疗器械为例专业：产品造型设计（革制品）学生：王登宇指导教师：冯雨果摘要：根据人们的自我健康意识的不断加强，许多不同种类，不同作用的现代医疗器械正逐渐进入家庭。文章先讲述家用医疗器械的定义、分类和相关特点。然后介绍家用医疗器械在中国和国外的使用情况，同时对家用医疗器械的使用对象进行了分析。了解了家用医疗器械的针对人群、疾病以及对应的所需的治疗仪器。然后列出了家用医疗器械的使用和发展的市场因素：最后提出家用医疗器械的发展趋势：便携，易操作，价格低廉，安全性高，式样美观。关键词：医疗器械；发展趋势；可穿戴设备；

The current situation and trend of development of home medical devices--- Wearable medical devices, for example Major: product modeling design (leather goods) Student: Wang Dengyu teachers: Feng Yuguo Abstract: According to people's self health consciousness constantly strengthen, many different types, different effects of modern medical equipment is gradually into the family.The article first tells definition, classification and related characteristics of home medical equipment.Then introduce the usage of home medical equipment in China and abroad, at the same time the use of home medical equipment object is analyzed.Understand the home medical equipment for the crowd, disease, and the corresponding required treatment apparatus.Then list the use of home medical equipment and the development of the market factors, finally puts forward the development tendency of home medical equipment, portable, easy to operate, low price, high safety, aesthetic appearance. Key words: medical equipment;The development trend; Wearable devices;

臂式电子血压计使用方法

臂式电子血压计使用方法使用方法（一）装入电池或外接电源 ●请务必使用碱性电池或DC6V 800mA以上的电源适配器。 1血压计翻过来,按箭头所指方向卸下电池盖。 2确认电池的极后，装入AA（5号）碱性电池4节。注：血压计第一次装上电池或外接电源时，液晶屏全显约1秒，并伴有“嘀”声3盖上电池盖，直至听见“咔哒”声。更换电池出现以下情况时请更换电池 ●测量过程中出现标记显示时。 ●按下“ON/OFF 开/关”键，液晶屏无任何显示。【电池寿命】 ●使用一组新的LR6 AA碱性电池，约可进行300次测量。（环境温度22℃，加压180mmHg，手臂周长17cm时)●如果环境温度较低，则会缩短电池寿命。 ●碱性电池如果被充电、正负极置入不当、短路、与使用过的电池或不同种类的电池混用、投入火中等，都可能造成漏液或爆炸。请勿分解电池。若长时间不使用本血压计时，应从血压计中取出电池。 ●废弃电池请勿乱扔，注意回收。（二）臂带之绑法

1将臂带卷绑在裸露的手臂上,胶管的出口应与手掌面的小手指对齐. 2扎牢臂带后,请勿将衣服带入臂带,否则会影响测量精度. (※臂带不能捆綁太紧,也不能太松,能放进一根手指最为合适). 3 测量时姿势是将胳膊肘放在桌子上.手心向上,身体放松,将臂带与心脏高度保持一致. ※如不将臂带正确绑好,位置放置正確,可能无法测得正确血压. 测量 ●测量时请在身体放松的状态下进行测量,并不可抽烟、深呼吸、说话及蠕动,否则将影响测量结果。 1 单位转换：血压值单位KPa/mmHg转换(开机默认单位为mmHg) ●长按ON/OFF开/关键5秒 ●根据需要，当显示KPa时松开ON/OFF开/关键，此时所有测量数据为KPa单位；●同理，当显示mmHg时松开ON/OFF开/关键，此时所有测量数据为mmHg单位。

人体健康检测器

东华理工学院长江学院毕业设计（论文）题目：人体健康监测器英文题目：Monitoring human health equipment 学生姓名：邵锦班级：023122 指导教师：黄永忠专业：机电系自动化

二零零二六年六月

摘要随着现代人生活节奏的加快以及生活质量的提高，人们对自身健康状况越来越关注，人们希望能随时、简单、方便的对身体进行检查，因此，一些体积小的便携式或者家用的健康监测装置，比如：体温表、电子血压计等由于操作简单，受到人们的欢迎。但是，这些装置大多功能单一，如果需要随时对多种健康指标进行监测，必须随身携带多种监测装置，给使用者带来了麻烦。本设计是一种随身携带的监测人体健康的仪器。包含了一个或多个传感器，模/数转换器将采集的信号转换为数字信号发送给中央处理单元：中央处理单元将数字信号转换为人体健康数据，通过显示器等外部设备显示给用户。它综合了一系列单一健康监测器的功能，可同时对人体的体温、血压和脉搏进行监测，让用户随时了解自己的身体状况关键词。 A/D574转换器芯片、INA102集成仪表用放大器、8279芯片、8031芯片 Summary Along with modern people rhythm of life quickening as well as quality of life enhancement, the people more and more pay attention to own state of health, the people hoped can as necessary, simple, convenient carry on the inspection to the body, therefore, some volumes small portable or home use health monitor installment, for instance:Clinical、 thermometer, electronic sphygmomanometer and so on because operates simply, receives people's welcome. But, these installment mostly function is unitary, if needs as necessary to carry on the monitor to many kinds of healthy targets, must carry many kinds of monitor installment along with, has brought the trouble to the user. This design is the monitor human body health instrument which one kind carries along with. Has contained or many sensors, the mold/The number switch will gather the signal will transform into the digital signal transmission for the central processing element: The central processing element transforms the digital signal into the human body healthy data, through the monitor and so on the external instrumentation demonstrated gives the user.It synthesized a series of sole healthy monitor function, may simultaneously to the human body temperature, the blood pressure and the pulse carries on the monitor, lets the

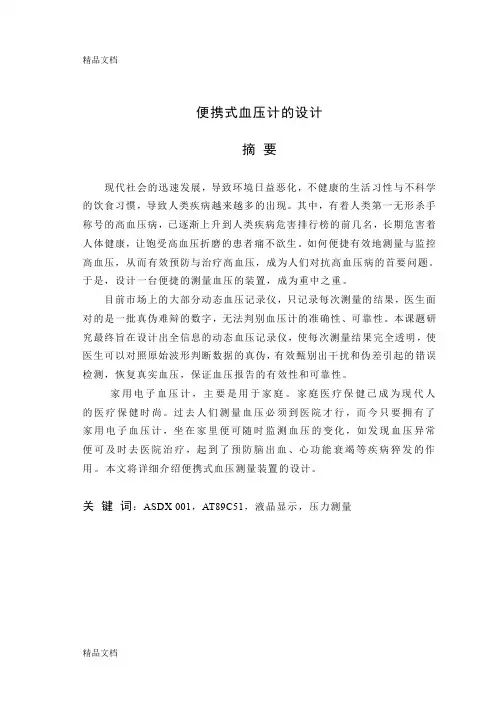

(完整版)89C51电子血压计毕业设计论文()
