A n h u i Vo c a t i o n a l& Te c h n i c a l C o l l e g e o f I n d u s t r y&Tr a d e课程设计综合实训报告HX-2822音响所在系院：电气与信息工程系专业班级：2011级自动化（1）班学生学号：2011280151，2011280134，2011280129学生姓名：张鹏鹏王斌秦续伟课程名称：电子技术指导教师：李建设梅蓉2012年月日课程设计综合实训任务书2. 指导教师评语、成绩评定、签名均由指导教师填写。
3. 成绩评定为：“优秀、良好、中等、及格、不及格”五个等次。
目录引言 (1)一、设计任务、要求及方案...................... 错误!未定义书签。
（一）设计任务............................................ 错误!未定义书签。
（二）设计要求............................................ 错误!未定义书签。
（三）设计方案............................................ 错误!未定义书签。
二、六管超外差收音机设计与制作............... 错误!未定义书签。
（一）电路设计............................................ 错误!未定义书签。
（二）材料清单............................................ 错误!未定义书签。
（三）电路制作 (7)（四）.收音机组装......................................... 错误!未定义书签。
（五）焊接与调试注意事项： (7)六、收音机的常见故障 (9)总结 (12)参考文献....................................... 错误!未定义书签。
引随着电子技术的发展，音频功放（APA）技术的最新发展进一步提高了音响的音质，以及人们生活水平的不断提高，各种新型家庭影院的新技术、新品种器材不断涌现，市场的音响设备品种繁多，音响爱好者被商店里的设备搞的眼花缭乱，无从下手，往往投入较大的资金而得不到较好的重放效果。
高保真功效就克服了传统音响的这些缺点，表现出来了声音真实性。
我们做的HX-2822功率放大器就是使重放的声音跟真事的声音高度相似。
如果从重放声的角度来讲，高保真音响系统非常讲究表现音乐的内涵细节，通过器材的重放能够表现出音乐所要表达的深刻含义，与欣赏者产生情感上的交流，在重放时对音乐中的细微声音都能表现出来。
一、设计任务、要求及方案第一部分1.1迷你音响的亮点迷你音响一般使用方便，外观华丽。
并且在外形上也比较统一、美观；使用时不需要很多的时间进行调试，一般来说直接就可以使用，在操作上较为方便；在电路上，是输入一个较小的音频信号经过电位器的调制，又通过HX-2822集成块的功率放大，经过RC回路的滤波选频，输出一个较大的可调音频信号。
1.2迷你音响的发展从单一收音机到现在的CD、VCD、DVD、多媒体音响、GPS、车载多媒体终端等迷你音响，正是适时而生顺势而发，适应了市场变化之需求，顺应了时代的潮流，在这期间，迷你音响随着人们审美观念的变化，住房装修风格的变化，家居文化的变化，以及互联网信息时代新产品的出现等因素的变化，人们对音响的功能、款式、造型、色彩、体积等各个放面都提出了新的要求，而传统的音响难以能够适应这种特殊的要求。
迷你音响的发展，正是由于需求变化和市场环境的变化，达到随需而变、随机而变的。
1.3音响的技术指标音响系统整体技术指标性能的优劣，取决于每一个单元自身性能的好坏，如果系统中的每一个单元的技术指标较高，那么系统整体技术指标则很好，其技术指标主要有六项：频率响应、信噪比、动态范围、失真度、瞬态响应、立体声分离度、立体声平衡度。
1.频率响应：所谓频率响应是指音响设备重放时的频率范围以及声波幅度随频率的变化关系。
一般检测此项指标以1000Hz的频率幅度为参考，并用对数以分贝（dB）为单位表示频率的幅度。
音响系统的总体频率响应理论上要求为20-20000Hz，在实际使用中由于电路结构、元件的质量等原因，往往不能够达到该要求，但一般至少要求达到32-18000Hz。
2．信噪比：所谓信噪比是指音响系统对音源软件的重放声与整个系统产生的新的噪声的新的噪声比值，其噪声主要有热噪声、交流噪声、机械噪声等等。
一般检测此项指标以重放信号的额定输出功率与无信号输入时系统噪声输出的对数比值分贝来表示。
一般音响系统的信噪比需在85Db以上。
2.动态范围：是指音响系统重放时最大不失真输出功率与静态时系统噪声输出功率之比的对数值，单位为分贝（dB）。
一般性能较好的音响系统的的动态范围在100（dB）以上。
3.失真:失真是指音响系统对音源信号进行重放后，使原音源信号的某些部分（波形，频率等等）发生了变化，音响系统的失真主要有以下几种：a.谐波失真 b.互调失真 c.瞬态失真 d.立体声分离度 e.立体声平衡度。
第二部分核心原件介绍2.1 电阻电容和二极管的介绍电阻的作用：串联分压，并联分流，也可以对电流起阻碍作用：主要参数有1标称阻值：2额定功率；3允许误差电容的作用：电容器是一种能储存电能原件。
其特性是：通交流、隔直流、通高频、阻低频、有信号的耦合。
交流旁路电流滤波，谐振选频等。
标志方法：1直接标志2文字符号法3数字表示法4色标法检测用R/1K和R/100档对其进行放电处理，然后再进行测量。
瓷介电容器(CC 型)在介质表面上烧渗银层作电极。
其特点是结构简单、绝缘性好、但其机械强度低容量不大。
瓷介电容适用于在高频高压中和温度补偿电路中；点解电容是氧化膜具有单向导电性和较高的介质强度。
所以电解电容在使用中一旦极性接反。
则通过其内部的电流过大，导致其过热击穿，温度升高产生的气体会引起电容器外壳破裂。
二极管的作用：二极管具有单向导电性，具有PN结也可以作为开关，发光二极管（LED）和普通二极管工作原理一样正向电压发光导通反向电压截至，在放置二极管时要注意正负极2.2 HX-28822 的介绍HX-28822 是声道音频功率放大电路：是一块低电压低功耗的立体声功放。
其中的主要部件——HX282集成芯片，工作电压宽1.8-12V皆可以正常工作，其工作电压最高可以达到15V。
输出功率有1W*2不是很大但可以满足我们一般的听觉要求，且有电路简单，音质好，电压范围宽等特点，采用双列直插8脚塑料封装（DIP8）HX-2822 电路的特点1）电源电压降到1.8V时仍能正常工作2）交越失真小，静态电流小3）可作桥式或立体声式功放应用4）外围元件少5）通道分离度高6）开机关机无冲击噪声引脚排列情况如图：1脚3脚是左右输出通道5脚8脚是反相输入通道2脚4脚是正负电源通道6脚7脚是同相输入通道第三部分电路的整体结构3.1电路的工作原理音频信号经L-IN.R-IN输入，输入的音频信号经过电位器，电位器是可变电阻的一种，电位器由滑动部分和固定部分组成，改变滑动位置就是可改变了电压大小，就可以调节音箱音量的大小了。
然后在LC串联回路的作用下滤除其外来的干扰信号，由电容阻止交流信号通过，最主要部分是集成块HX-2822的作用，HX-2822是音频功率放大器，是将输入进来的信号进行放大，如3-1电路原理图所示，管脚5、6、7、8是输入端：管脚1是输出端，2是接电源，管脚3同1也是输出端，管脚4接地。
管脚1、3输出放大后的信号，否则烧坏喇叭，如图是制作的整体框图：图33.2功率放大电路的工作原理功率放大器，简称“功放”。
很多情况下主机的额定输出功率不能胜任带动整个音响系统的任务，这时就要在主机和播放设备之间加装功率放大器来补充所需的功率缺口，而功率放大器在整个音响系统中起到了“组织、协调”的枢纽作用，在某种程度上主宰着整个系统能否提供良好的音质输出。
当负载一定时，希望其输出的功率的尽可能大，其输出信号的非线性失真尽可能地小，效率尽可能高，图3-2是HX-2822在立体声中的应用。
第四部分安装与调试4.1 对元器的前期准备在拿到套件后，首先检查一下元器件是否与下面的元器件清单相符，例如清单给出的电阻阻值与色标是否相同，电容、电解是否相符，还有各种元器件的数目是否相等，这些都是最基本的检查工作。
检查完这后再用万用表检测各元器件的性能参数与技术与标准对照看是否完好。
元器件清单:序号名称规格位号数量1 线路板ASD-288 1片2 集成电路TDA2822 ICI 1快3 发光二极管3MM绿色 DI 1支4 电位器B5OK(双声道) CRI 1只5 Dc插座DC 1只6 开关SK22D03VG2 KI 1只7 电阻 4.7R 7.7K R3.R6.R4.R1 各2支8 电阻1K R2.R5.R7 3支(包括：电路原理图、元器件、电路工作原理等介绍)4.2实习器材（1）、电烙铁（2）、螺丝刀、镊子、剪刀等必备工具。
（3）、松香和锡（4）、;电路板;第五部分调试注意事项5.1注意事项1、在使用电烙铁时，首先要检查电源线有没有被烫坏以致裸露出铜线造成触电的危险，有这种情况及时与老师联系，用绝缘胶布将裸露处包好。
2、电烙铁在使用时一定要放在烙铁架上，并且要远离易燃物。
人离开时一定要拔下插头，以免造成火灾。
3、在通电调试时，桌面一定要干净，印刷板下面无杂物，以免造成短路，烧毁元器件。
4、测量电压、电流时先看三用表的档位对不对。
否则要烧保险丝。
5、焊接顺序：由低到高，由小到大，由耐热到怕热，如：电阻、瓷片电容、电解电容、中周、输入变压器、三极管等。
6、元器件放在电路板的正面（无铜箔的一面）；7、焊接时要注意工艺要求，元器件排列整齐，电阻采用卧式，电解电容注意正负极，每个焊点焊接时间不要长，焊点光亮；8、电烙铁上的焊锡不要乱甩，防止烫伤；9、新烙铁使用之前, 先用锉刀将其表面镀层去净并露出铜头, 然后将烙铁通电, 等烙铁头部微热时插入松香, 在烙铁头上均匀地“吃上”焊锡。
10、使用烙铁时应严禁摔碰, 以免电热丝受振动而断开, 损坏电烙铁。
11、不要将烙铁头在金属上刻划或用力去除粗硬导线的绝缘套, 以免使烙铁头出现损伤或缺口, 减少其使用寿命。
12、经常用测电笔检查烙铁是否漏电, 电源线的绝缘层是否完好, 防止发生触电事故。
13、焊接一些特殊元件时, 必须按要求接地线。
14、电烙铁经过长时间使用后, 烙铁头部会生成一层氧化物, 不容易吃锡。
如果烙铁口呈灰白色,可以用钢丝刷去。
如果烙铁口呈棕黄色,可用锉刀锉掉氧化层,按照处理新烙铁头的方法涂上焊锡即可继续使用。
YHIP-505(Ex)防爆扬声器使用说明书
常州裕华常州裕华电子设备制造有限公司XK06-123-00251生产许可证编号:2安装、使用前请仔细阅读使用说明书。
1. 安装 安装、使用前请仔细阅读使用说明书，遵守警告事项。
在对设备进行维护和检修之前，请务必切断电源。
避免在有油烟、灰尘、高温、结露的场所打开设备。
请按本说明书要求正确安装电缆，否则有可能产生故障。
在对设备进行维护时，一定要注意对隔爆面的保护；避免金属碎屑或其它物质进入设备内部。
请勿对设备进行分解或改造。
2. 环保本公司所生产的各类产品，其中有可能包含对环境造成污染的零部件，如电路板、电子元器件、塑料制品、润滑油脂等，当设备维护或报废时，请注意对这些污染源进行收集、控制，不要随意丢弃，应当移交给相关环保部门进行处理，以免对环境造成不良影响。
3目录1. 概述：...........................................................................................................................4 2. 技术指标.. (4)2.1型号组成............................................................................................................4 2.2认证....................................................................................................................4 2.3电气指标............................................................................................................4 2.4机械指标............................................................................................................5 2.5环境条件............................................................................................................5 2.6产品尺寸............................................................................................................5 2.7安装尺寸............................................................................................................6 3. 安装. (6)3.1电缆的处理........................................................................................................6 4. 防爆结构说明...............................................................................................................7 5. 设备安装注意事项.......................................................................................................7 6. 运输、贮存...................................................................................................................8 7. 安装件及附件...............................................................................................................8 8. 质量保证.......................................................................................................................8 9. 公司声明.. (8)41. 概述：YHIP505(Ex)防爆扬声器可与各种功放设备配套使用，作扩音呼叫或报警用。
E220 扩音器（数码播放器） 使用说明书
● 集麦克风、播放器、功放、音箱于一体的便携式数字播放扩音器选用稀土材质扬声器，重量轻、音质好、声音大采用F 类功放芯片，低功耗高效率，能输出高达8W 的峰值功率具有音乐播放功能，支持T F存储卡上的多媒体音频文件播放具有蓝牙功能，可连接手机、电脑、P AD等蓝牙设备播放音乐内置大容量耐久型锂离子电池，充电约4小时，使用时间可达10小时灵活可变的肩挎及腰挂等佩挂方式，满足不同用户的个性需求产品符合人体工学原理设计，造型新颖，外观时尚，使用舒适● ● ● ● ● ● ● ● 适用于教学、导游、培训、促销、宣传、晨练、娱乐等场合扩音为避免电击、过高温度、着火、辐射、爆炸、机械危险以及使用不当等可能造成的人身伤害或财产损失，使用本产品，请仔细阅读并遵守以下事项：1. 使用产品时请确认所连接设备与本产品功率是否匹配以及合理调整音 量大小，不要在超过产品功率及大音量下长时间使用，以免造成产品 异常和耳朵听力损伤；2. 使用中若发现有异常（如冒烟、异味等），请立即关闭电源开关并拔 掉电源插头，然后将产品送经销商检修；3. 本产品及附件都应放置在室内干燥通风处，勿长期存放在潮湿、灰尘 多的环境，使用中避免靠近裸露火源、碰到液体物质、雨淋、产品进 水、过度碰撞、抛掷、振动本机及覆盖通风孔，以免损坏其功能；4. 若产品需要固定于墙壁或天花板上时，请确保固定到位，防止因固定 强度不足导致产品发生跌落危险；5. 使用该产品时需遵守相关安全规定，法律法规明确禁止使用场合请勿 使用本机，以免导致意外事故；6. 请不要自行拆机改装或维修，以防止出现人身伤害，如有问题或服务 需求请联系当地经销商跟进处理；7. 本产品适用的海拔及气候条件由选用的供电设备决定。
● ● ● ● ● ● ● ● ● ● ● ● 频率响应：80Hz-12KHz 峰值功率：8W 扬声器阻抗：4Ω工作电压：DC 3.5-4.2V 电池规格： 18650单节3.7V/1500mAh 充电电压：DC 5V/600mA 充电时间：≈4小时 使用时间：≥10小时媒体播放：TF 卡，支持64G 及以下 媒体格式：MP3、WAV 单机重量：195g 产品规格：91x41x119mmE220 扩音器（数码播放器）尊敬的用户：感谢您选购TAKSTAR E220便携式数字扩音器，为了您能够更好的了解使用本产品，建议您在使用前仔细阅读本说明书。
Philips BT2200W 无线移动扬声器说明书

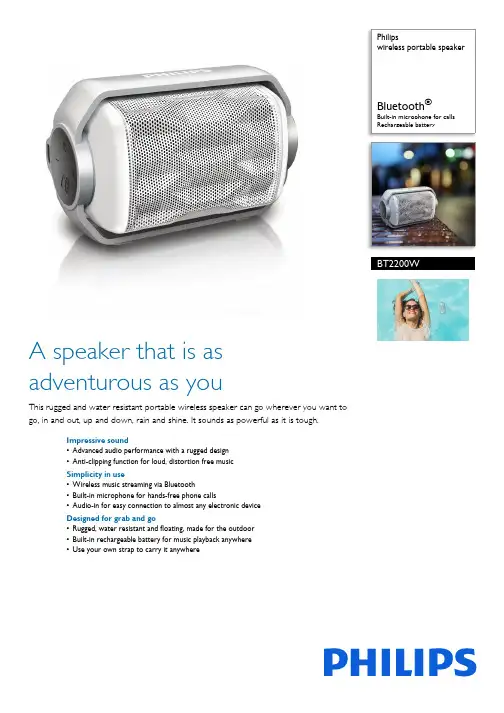

Philipswireless portable speakerBluetooth ®Built-in microphone for calls Rechargeable batteryBT2200WA speaker that is as adventurous as youThis rugged and water resistant portable wireless speaker can go wherever you want to go, in and out, up and down, rain and shine. It sounds as powerful as it is tough.Impressive sound•Advanced audio performance with a rugged design •Anti-clipping function for loud, distortion free music Simplicity in use•Wireless music streaming via Bluetooth•Built-in microphone for hands-free phone calls•Audio-in for easy connection to almost any electronic device Designed for grab and go•Rugged, water resistant and floating, made for the outdoor •Built-in rechargeable battery for music playback anywhere •Use your own strap to carry it anywhereIssue date 2020-07-08Version: 1.1.612 NC: 8670 001 31263UPC: 8 89446 00481 6© 2020 Koninklijke Philips N.V.All Rights reserved.Specifications are subject to change without notice. Trademarks are the property of Koninklijke Philips N.V. or their respective Specificationswireless portable speakerBluetooth® Built-in microphone for calls, Rechargeable batteryHighlightsWireless music streamingBluetooth is a short range wireless communication technology that is both robust and energy-efficient. The technology allows easy wireless connection to iPod/iPhone/iPad or other Bluetooth devices, such as smartphones, tablets or even laptops. So you can enjoy your favorite music, sound from video or game wireless on this speaker easily.Anti-clipping functionAnti-Clipping lets you play music louder and keeps it high quality, even when the battery is low. It accepts the input signals from 300mV to 1000mV and keeps your speakers safe from damage by distortion. This speaker handles anti-clipping through a dedicated audio limiter IC. This monitors the musical signal as it goes through the amplifier and keeps peaks within the amp's range, preventing the audio distortion caused by clipping without affecting loudness. A speaker's ability to reproduce musical peaksdecreases along with battery power, yet anti-clipping reduces peaks caused by low battery.Built-in microphoneWith its built-in microphone, this speaker also works as a speaker phone. When a call comes in, the music is put on pause and you can talk via the speaker. Call for a business meeting. Or, call your friend from a party. Either way, it works great.Audio-inAudio-in for easy connection to almost anyelectronic deviceCompatibility •iPad: iPad 1, iPad 2, new iPad, iPad mini, iPad with Retina display, iPad Air, iPad Air 2, iPad mini 2, iPad mini 3•iPhone: iPhone 3, iPhone 3GS, iPhone 4, iPhone 4S, iPhone 5, iPhone 5C, iPhone 5S, iPhone 6, iPhone 6 Plus•iPod touch: 3rd generation or later•Android tablets & smartphones: with Android 2.1 and Bluetooth 2.1 or above•work with: Bluetooth 4.0 or below •other Bluetooth-enabled deviceConnectivity•Bluetooth profiles: A2DP, AVRCP, HFP •Bluetooth range: Line of sight, 10M or 30FT •Audio in (3.5mm)Convenience•Water resistance: IPX6•Built-in microphone: for speaker conferenceSound•Output power (RMS): 2.8W •Sound System:MonoLoudspeakers •Speaker drivers: 1 x 1.6"Power•Operating time on battery: 5 hr•Battery type: lithium polymer (built-in)Accessories•Included accessories: USB cable for PC charging, World Wide Warranty leaflet, Quick install guideDimensions•Product dimensions (WxDxH): 107 x 58 x 69 mm •Product weight: 0.2 kg•Packaging dimensions (WxDxH): 112 x 73 x 167 mm•Weight incl. Packaging: 0.35 kg。
