双缸洗衣机的工作原理及维修
洗衣机的工作原理及故障维修
2.型号与规格
国产洗衣机的型号由6部分组成：
• 第1部分为类别代号：洗衣机代号为汉语拼音字母X，脱水机代 号为T。
• 第2部分为自动化程度代号：P表示普通型，B表示半自动型，Q 表示全自动型。
• 第3部分为洗涤方式代号4部分为规格代号：它是表示洗衣机额定洗涤(或脱水)容量的 大小。额定洗涤(或脱水)容量是指衣物洗涤前干燥状态下所称 得的重量，以kg为单位，标准的规格分别为1.0，1.5，2.0， 2.5，3.O，4.O，5.O共7个级别。洗衣机型号中的数字是以规格 乘以10表示，即去掉小数点，如2.0的规格代号表示为20。
•洗衣机的工作原理及故障维修
4.运转时噪声大 故障原因1：洗衣机未放稳。 检修方法：重新放平稳洗衣机。 故障原因2：电动机轴承或传动轴承磨损过大或碎裂。 检修方法：更换轴承。 故障原因3：皮带过松、过紧。 检修方法：调整洗涤电动机的位置。 故障原因4：波轮变形与洗衣桶摩擦。 检修方法：更换波轮。 故障原因5：紧固件松动，引起共振 检修方法：旋紧紧固件 故障原因6：洗涤电动机的防震橡胶垫圈变质或脱落。 检修方法：更换防震橡胶垫圈。 故障原因7：波轮轴与密封圈之间缺少润滑剂。 检修方法：密封圈内唇口上添加润滑剂或调换密封圈。
• 普通双桶波轮式洗衣机主要由箱体、洗衣桶、脱水桶、波轮、电动机、传动 机构、控制机构(包括定时)、排水机构等部分构成，如图所示。
•洗衣机的工作原理及故障维修
5.2.2 普通双桶波轮式洗衣机的控制电路
• 1.洗涤控制电路 • 洗涤控制电路主要包括洗涤定时器、洗涤选择开关、电动机及
电容器等，其中洗涤定时器用来控制电动机按规定时间运转， 同时，定时器按规定时间把电容器与电动机的两个绕组轮流串 接以改变电动机的旋 •洗衣转机方的向工作。原理及故障维修

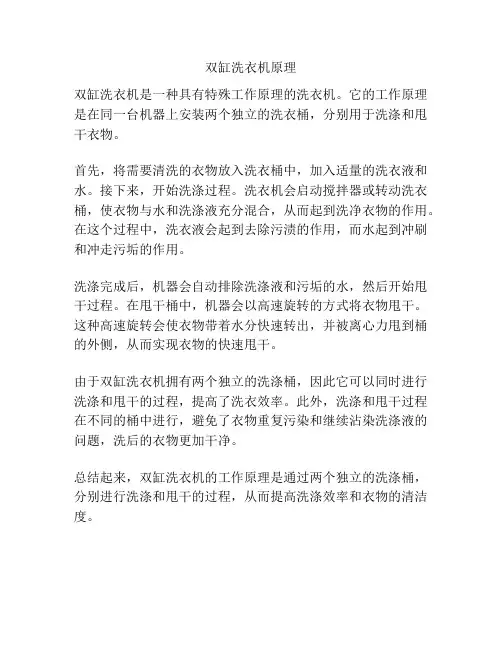

双缸洗衣机原理
双缸洗衣机原理
双缸洗衣机是一种具有特殊工作原理的洗衣机。
它的工作原理是在同一台机器上安装两个独立的洗衣桶，分别用于洗涤和甩干衣物。
首先，将需要清洗的衣物放入洗衣桶中，加入适量的洗衣液和水。
接下来，开始洗涤过程。
洗衣机会启动搅拌器或转动洗衣桶，使衣物与水和洗涤液充分混合，从而起到洗净衣物的作用。
在这个过程中，洗衣液会起到去除污渍的作用，而水起到冲刷和冲走污垢的作用。
洗涤完成后，机器会自动排除洗涤液和污垢的水，然后开始甩干过程。
在甩干桶中，机器会以高速旋转的方式将衣物甩干。
这种高速旋转会使衣物带着水分快速转出，并被离心力甩到桶的外侧，从而实现衣物的快速甩干。
由于双缸洗衣机拥有两个独立的洗涤桶，因此它可以同时进行洗涤和甩干的过程，提高了洗衣效率。
此外，洗涤和甩干过程在不同的桶中进行，避免了衣物重复污染和继续沾染洗涤液的问题，洗后的衣物更加干净。
总结起来，双缸洗衣机的工作原理是通过两个独立的洗涤桶，分别进行洗涤和甩干的过程，从而提高洗涤效率和衣物的清洁度。
双缸洗衣机的脱水桶原理
双缸洗衣机的脱水桶原理双缸洗衣机的脱水桶原理是指通过一种特殊的工作机制，将洗涤完成的衣物的水分迅速排出，从而达到快速脱水的效果。
以下将详细介绍双缸洗衣机的脱水桶原理。
双缸洗衣机的脱水桶原理主要分为四个步骤：排水、抽水、离心和排水减速。
首先是排水。
当洗涤程序结束后，洗衣机会自动排出洗涤液。
此时，排水桶内的水通过排水管道流出机器。
接下来是抽水。
洗衣机通过抽水泵将水从洗衣桶抽到脱水桶中。
抽水泵是由电机和叶轮组成，当电机开始工作时，它会带动叶轮旋转，形成强大的抽水能力。
这样，脱水桶内的水就会被抽到外面的排水管中。
然后是离心。
当脱水桶内的水被抽出后，电机仍然继续工作，使脱水桶以高速旋转。
脱水桶内的衣物随着脱水桶的旋转发生离心力。
由于离心力的作用，衣物上的水分会被甩离，伴随着离心力的增大，水分的离心效果也变得更加明显。
在这个过程中，脱水桶的高速旋转使得衣物内部的水分被甩离，从而达到快速脱水的目的。
最后是排水减速。
当脱水程序结束后，双缸洗衣机会通过特殊的排水减速机构减缓脱水桶的旋转速度，使其从高速旋转逐渐减速。
这样一来，衣物在脱水桶中的离心力也会逐渐减小。
此时，衣物中的水分便不再被甩离，而是沉积在衣物中，使得衣物在脱水过程中更加保持形状和弹性。
以上便是双缸洗衣机脱水桶的工作原理。
通过排水、抽水、离心和排水减速等步骤，双缸洗衣机能够实现迅速脱水的效果。
同时，该原理的运行也减少了对衣物的二次造成损坏的可能性，使得衣物在脱水过程中保持完好。
因此，双缸洗衣机的脱水桶原理在现代化生活中扮演着重要的角色。
双缸洗衣机工作原理
双缸洗衣机工作原理
双缸洗衣机是一种具有两个独立洗涤腔和两个独立马达的洗衣机。
每个洗涤腔分别用于洗涤和脱水功能。
双缸洗衣机的工作原理如下：
1. 洗涤腔原理：
在洗涤腔中，有一根由马达带动的洗涤桨或螺旋式马达，可以在洗衣机内部形成洗衣机械能。
当设置了适当的水位后，洗衣机会注入适量清洁剂和水，然后开始旋转。
洗涤桨或螺旋马达通过旋转运动，可有效搅拌和翻动衣物，使衣物与清洁剂和水充分接触，以去除污渍和杂质。
在一段预设时间后，洗衣桶会自动排水，将洗衣机内部的脏水排出。
2. 脱水腔原理：
在脱水腔中，有一个独立的马达和一个筛网。
当洗衣腔的洗涤周期结束后，衣物会被移动到脱水腔中。
在设置适当的转速后，脱水马达开始运转。
脱水马达会以高速旋转运动，过滤网可阻挡衣物外部，使水分通过滤网排出。
通过离心力，脱水腔可使衣物内部的水分迅速从衣物中除去，达到快速脱水的效果。
脱水腔中的水分排出后，洗衣机会停止脱水过程。
综上所述，通过不同的操作过程，双缸洗衣机可以在两个独立的腔中实现洗涤和脱水功能，使用户更加方便和高效地完成洗衣任务。
双缸洗衣机波轮不转的检修
洗涤电机不转的检修思路和检修方法
1.切断电源，用手左右转动波轮，根据感知 的轻重程度判断有无机械故障。
①假设过重,那么是波轮底下有异物、减速器 锈死、电机本身机械故障等原因引起的， 可取下皮带通电试机进一步压缩故障范围。
②如果轻重正常,那么是电路故障。
2.接通电源，转动定时器，仔细听电动机有 无嗡嗡声，从而判断电路是否连通。
洗涤电机、大小皮带轮、 皮带、减速器、波轮。
画出双缸洗衣机典型电路图
电动机绕组好坏判断方法
用数字万用表200欧档分别测主副绕组的电 阻，然后加起来，看其是否与主副绕组串 联的值相等，假设不等此电机必坏。假设 相等再分别测主副绕组与外壳之间的绝缘 电阻必须大于二兆欧，否那么电机不良。
电容器好坏判断方法和本卷须知
故
故障。
障
原
无嗡嗡声：电源线、插头，保险丝、定时
因
器、选择开关、导线等有问题。
有嗡嗡声：电容器或电机绕组损坏。
检修思路
1.切断电源，转动波轮，根据轻重程度判 断有无机械故障。
2.接通电源，仔细听电动机有无嗡嗡声， 从而判断电路是否连通。
技能训练
训练内容:洗涤电机不转的检修 训练形式：以小组为单位开展技能竞赛。 结果评定：准确快速为优胜。总分值10分，
第一名记10分，自第二名依 次减一分。 技术要求：故障点寻找准确全面，漏查一 个故障点扣3分，故障查到没排除扣1分， 扩大故障扣4分，安装不标准扣1分。
作业
1．填写本节课实习报告。 2. 用比照法写出脱水桶不转的故障原因
和丝、电源线、插头、导线断裂或 脱落、定时器、选择开关等原因引起。可 依据故障率的上下和检查方法的疑难程度 为顺序逐一排查。
双缸洗衣机洗涤电机不转的检修
双缸洗衣机洗涤电机不转的检修双缸洗衣机是一种普遍使用的家用电器，用来方便地进行洗涤。
但有时电机会出现问题，特别是在洗涤的时候电机不转，这可能会使洗衣机失去作用。
本文章将介绍如何检修双缸洗衣机洗涤电机不转的问题。
步骤一：检查电源当双缸洗衣机洗涤电机不转时，第一件事情就是检查电源。
在检查之前需要关闭双缸洗衣机，并拔出电源插头。
检查电源插头和电源线是否损坏，如果发现损坏的话需要更换。
另外，也需要检查开关和插座是否正常。
步骤二：检查电机如果电源正常，但电机不转的话，应该检查电机。
双缸洗衣机的电机通常是由一组同步电机和一个传动带组成的。
在检查电机之前，需要先将传动带取下。
传动带通常可以通过拆卸后部的面板来取下。
接着，用手转动电机的滚轮，感受电机滚轮转动时是否有力，如果转动时很困难，甚至转不动的话，这就说明电机有问题了。
步骤三：检查同步电机双缸洗衣机的同步电机是一个控制洗涤桶和脱水桶相互运转的关键组件。
如果同步电机有问题的话，就会导致双缸洗衣机洗涤电机不转。
要检查同步电机的话，首先需要用万用表测试其两个线圈的电阻值。
通常情况下，同步电机的线圈阻值应该是相等的。
如果线圈阻值不相等的话，说明同步电机已经损坏，需要更换。
步骤四：检查控制板如果电源插头、电机和同步电机都正常，但电机依然无法转动的话，可能是控制板出现了问题。
控制板是双缸洗衣机的大脑，可以控制电机的运转。
当控制板出现故障时，会导致双缸洗衣机洗涤电机不转，需要更换控制板。
步骤五：，双缸洗衣机洗涤电机不转的原因比较复杂，需要逐个检查。
如果发现问题比较大的话，最好请专业的维修人员来进行检修和维修。
希望这篇文章能够对你们有所帮助！。
双缸洗衣机的工作原理及维修
双缸洗衣机的工作原理及维修一、双缸洗衣机的工作原理1.内缸工作原理：内缸是主要用于洗涤衣物的部分，其工作原理与传统洗衣机类似。
首先，加入适量的水和洗涤剂，并选择合适的洗涤程序。
然后，洗衣机会通过电机驱动内缸旋转，使衣物在水中进行机械摩擦和冲刷，从而达到清洁的目的。
在洗涤过程中，洗衣机会自动根据设定的洗涤程序和衣物的重量进行智能控制，以保证衣物的洗涤效果和洗涤时间的合理分配。
2.外缸工作原理：外缸是主要用于脱水衣物的部分，其工作原理与传统洗衣机有所不同。
当洗衣机完成内缸洗衣工作后，水会通过排水管从内缸排出。
然后，外缸内会加入适量的脱水剂，并选择相应的脱水程序。
接下来，洗衣机会通过电机驱动外缸高速旋转，使衣物在离心力作用下迅速脱水。
与单缸洗衣机相比，双缸洗衣机的外缸脱水效果更好，能够有效减少衣物的水分含量。
二、双缸洗衣机的维修方法1.内外缸不旋转：当双缸洗衣机的内外缸不旋转时，首先需要检查电源是否正常。
如果电源正常，可能是电机故障或电路板损坏导致。
在这种情况下，建议找专业的维修人员进行维修。
2.洗涤效果不佳：如果洗衣机的洗涤效果不佳，可能是由于水温不够高或洗涤剂用量不足导致。
可以检查并调整洗衣机的水温设置和洗涤剂投放量。
此外，还需要定期清洁洗衣机的过滤器和排水管，以确保洗涤效果的正常运行。
3.脱水效果不佳：如果洗衣机的脱水效果不佳，可能是由于外缸内的脱水剂用量不足或外缸旋转速度过慢导致。
可以检查并调整脱水剂的用量，并选择更高速度的脱水程序。
此外，还需要检查外缸是否均匀受力和调整机器的水平度，以确保脱水效果的正常运行。
总结：双缸洗衣机的工作原理主要是通过内缸洗涤和外缸脱水来完成衣物的清洁。
在使用双缸洗衣机时，需要注意合理设置洗涤程序和衣物的重量，定期清洁过滤器和排水管，并根据需要调整水温和洗涤剂投放量，以保证洗衣机的正常运行和洗衣效果。
当双缸洗衣机出现故障时，建议找专业的维修人员进行检修和维修。
双缸洗衣机维修方法
家里是双缸洗衣机的如果出故障，那么怎么维修呢？下面我们跟着双缸洗衣机维修中心一起来看看双缸洗衣机维修方法吧。
双桶洗衣机双桶洗衣机—常见的问题故障在日常生活中双桶洗衣机常见的问题故障有以下几种，洗衣机的排水管在洗涤的时候向外漏水。
我们会发现双桶洗衣机有时在使用中会漏电。
洗衣服时，电机已经运转，可是放入衣物后波轮不转。
脱水正常，洗涤桶不转或只朝一个方向转。
洗涤正常，脱水电机不转且发出嗡嗡声。
双桶洗衣机—故障维修第一当双桶洗衣机出现以上几种故障时，我们只要把洗衣机的后盖给拆下来，我们就会看到一个排水阀门。
这个阀门里面如果有异物（如硬币、铁钉等）就会引发洗涤时漏水这个故障。
解决方法是打开这个阀门的盖子，取出里面的异物，同时看一看这个橡胶阀门芯是否有破损。
如果有破损就换同规格的，如果没有破损，那么取出异物后把这个阀门重新组装就可以解决问题了。
注意，如果你是新手，阀门可能一次不能安成功（还会漏水），只要耐心多装几遍就行了。
第二当我们发现双桶洗衣机漏电时应该注意，这并不是静电在做怪，而是真的在漏电。
一般是因为洗衣机减速机漏水或是脱水水封漏水。
这种情况如果不即时修理，往往会损脱水电机（少数也会损洗涤电机）。
这时我们拆开洗衣机的后盖，仔细观察就能发现是哪一部件在漏水（漏水的部件上有明显的水渍，就是干了也看得到的）第三当我们洗衣服时，电机已经运转，可是放入衣物后波轮不转。
出现这种故障，我们就把洗衣机后盖打开。
然后给洗衣机空机通电试机，我们可以在波轮运转的时候，用手压住波轮，此时，波轮就会轻易地停下来。
可以让另外一个人蹲下看减速机的轮子（就是连着皮带的那个塑胶轮）是不是会转。
如果会转，就说明是减速机坏了或是波轮的内牙给磨损了。
这时我们拆下波轮，看它中间那个孔里的牙是不是磨坏了。
如果磨损就换新的，要是没有磨损，那就是减速机坏了，换新减速机就可以了。
双桶洗衣机第四双桶洗衣机出现脱水正常，洗涤桶不转或只朝一个方向转的情况时。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双缸洗衣机的工作原理及维修
一、目的
1、了解工作原理
2、了解洗衣机结构
3、掌握洗衣机维修方法
、设备洗衣机一台、洗衣机结构图
四、电路图
五、工作原理
(1)洗涤原理
洗涤定时器打开后，洗涤电机通电，电机转动。
电机通过皮带带动波轮转动，在波轮的搅动下，衣服在洗涤桶里上下翻滚，达到洗衣服的目的。
(2)脱水原理
脱水定时器打开后，脱水电机通电，脱水电机高速旋转，在脱水电机的直接带动下，脱水桶带动衣服高速旋转，在离心力的作用下，衣服中的水被出。
达到脱水的目的。
六、实践步骤：
(1)、拆掉波轮，认识其形状
(2)、拆掉后背部螺丝，去掉后部挡板，观察洗涤电机及其皮带。
(3)、连接电路，设置为洗涤方式，观察波轮运转方式。
(4)、设为脱水方式，观察脱水桶的运行情况。
(5)、拆掉内桶，认识脱水桶的形状
(6)、拆开上盖，认识洗涤定时器、脱水定时器、洗涤选择开关、安全开关。
(7)、拆掉洗衣机上边四周螺丝，去掉洗衣机外边铁壳。
认识洗涤电机、脱水电机、认识排水阀。
(8)、测试洗涤、脱水电机的主绕组电阻。
(9)重新将洗衣机安装好
七、常见故障点
1、不能洗涤-----洗涤定时器坏
2、洗衣没劲-----皮带松
3、下水管漏水----排水皮塞有异物
八、故障检修
让老师设置不能洗涤的故障后，按下面流程图把故障检修出来。
