板框式压滤机的应用领域

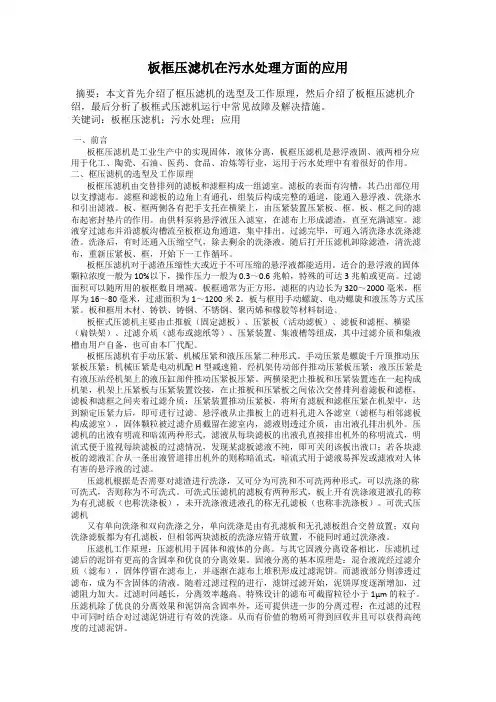

板框压滤机在污水处理方面的应用
板框压滤机在污水处理方面的应用摘要：本文首先介绍了框压滤机的选型及工作原理，然后介绍了板框压滤机介绍，最后分析了板框式压滤机运行中常见故障及解决措施。
关键词：板框压滤机；污水处理；应用一、前言板框压滤机是工业生产中的实现固体，液体分离，板框压滤机是悬浮液固、液两相分应用于化工、陶瓷、石油、医药、食品、冶炼等行业，运用于污水处理中有着很好的作用。
二、框压滤机的选型及工作原理板框压滤机由交替排列的滤板和滤框构成一组滤室。
滤板的表面有沟槽，其凸出部位用以支撑滤布。
滤框和滤板的边角上有通孔，组装后构成完整的通道，能通入悬浮液、洗涤水和引出滤液。
板、框两侧各有把手支托在横梁上，由压紧装置压紧板、框。
板、框之间的滤布起密封垫片的作用。
由供料泵将悬浮液压入滤室，在滤布上形成滤渣，直至充满滤室。
滤液穿过滤布并沿滤板沟槽流至板框边角通道，集中排出。
过滤完毕，可通入清洗涤水洗涤滤渣。
洗涤后，有时还通入压缩空气，除去剩余的洗涤液。
随后打开压滤机卸除滤渣，清洗滤布，重新压紧板、框，开始下一工作循环。
板框压滤机对于滤渣压缩性大或近于不可压缩的悬浮液都能适用。
适合的悬浮液的固体颗粒浓度一般为10%以下，操作压力一般为0.3～0.6兆帕，特殊的可达3兆帕或更高。
过滤面积可以随所用的板框数目增减。
板框通常为正方形，滤框的内边长为320～2000毫米，框厚为16～80毫米，过滤面积为1～1200米2。
板与框用手动螺旋、电动螺旋和液压等方式压紧。
板和框用木材、铸铁、铸钢、不锈钢、聚丙烯和橡胶等材料制造。
板框式压滤机主要由止推板（固定滤板）、压紧板（活动滤板）、滤板和滤框、横梁（扁铁架）、过滤介质（滤布或滤纸等）、压紧装置、集液槽等组成，其中过滤介质和集液槽由用户自备，也可由本厂代配。
板框压滤机有手动压紧、机械压紧和液压压紧二种形式。
手动压紧是螺旋千斤顶推动压紧板压紧；机械压紧是电动机配H型减速箱，经机架传动部件推动压紧板压紧；液压压紧是有液压站经机架上的液压缸部件推动压紧板压紧。
板框压滤机操作规程
板框压滤机操作规程一、概述板框压滤机是一种常用的固液分离设备，广泛应用于化工、制药、食品、环保等领域。
本操作规程旨在规范板框压滤机的操作流程，确保设备的安全运行和高效工作。
二、设备准备1. 检查板框压滤机的外观是否完好，无损坏和松动的部件。
2. 检查板框压滤机的电气设备是否正常，无异常情况。
3. 检查滤布的状况，如有破损或者污染应及时更换。
4. 检查滤板和滤框的密封性能，确保无泄漏。
三、操作步骤1. 打开板框压滤机的电源，确认电气设备正常运行。
2. 打开进料阀门，将待处理的悬浮液缓慢地注入滤框，注意控制进料速度，避免过快或者过慢。
3. 当滤框内的悬浮液达到一定高度时，关闭进料阀门，并开始加压。
4. 打开压缩空气阀门，将压缩空气送入压滤机的压力室，逐渐增加压力，直到设定值。
5. 开始过滤过程，待滤液通过滤布流出，滤饼逐渐形成在滤布上。
6. 当滤饼达到一定厚度时，住手加压，关闭压缩空气阀门。
7. 打开排料阀门，将滤饼排出，注意控制排料速度，避免阻塞。
8. 清洗滤布和滤板，确保无残留物。
9. 关闭排料阀门，清理设备周围的杂物和污染物。
10. 关闭板框压滤机的电源，完成操作。
四、安全注意事项1. 操作人员必须熟悉板框压滤机的操作规程和设备结构，严禁未经培训人员操作设备。
2. 在操作过程中，严禁将手或者其他物体伸入滤框内部，以免发生意外伤害。
3. 加压过程中，应注意观察压力表的变化，避免超过设定压力范围。
4. 在排料过程中，应注意滤饼的状态，避免阻塞和溢出。
5. 操作结束后，及时清理设备，保持设备的清洁和整洁。
6. 如发现设备异常情况，应即将停机检修，并报告相关人员。
五、设备维护1. 定期对板框压滤机进行检查和维护，保持设备的正常运行。
2. 滤布和滤板应定期更换，以保证过滤效果。
3. 定期清洗设备内部和外部，去除积尘和污垢。
4. 对电气设备进行定期检查，确保正常运行。
5. 如发现设备故障或者异常情况，应及时维修或者更换部件。
板框压滤机的10个常见问题
板框压滤机的10个常见问题板框压滤机是一种常见的固液分离设备，广泛应用于化工、医药、食品、冶金等领域。
在使用板框压滤机的过程中，可能会出现许多问题，下面我们就来解答板框压滤机的10个常见问题。
问题一：过滤效果不佳板框压滤机的过滤效果受到许多因素的影响，例如：滤布的状态、压力等。
常见的解决方法有：•更换滤布；•检查并清洗滤板；•适当调整压力。
问题二：滤布损坏滤布的损坏可能导致过滤效率下降，甚至无法正常过滤。
常见的解决方法有：•更换滤布；•修补滤布。
问题三：过滤速度过慢过滤速度过慢可能与滤布饱和、过滤物料粘度过高等因素有关。
常见的解决方法有：•更换滤布；•增加压力；•改变过滤物料的温度和粘度；•改变基质。
问题四：滤布容易堵塞滤布堵塞可能会影响过滤效果，甚至导致设备故障。
常见的解决方法有：•更换更细的滤布；•停机清洗滤板；•改变过滤物料的温度和粘度。
问题五：滤饼难以脱落滤饼脱落困难可能与滤布、过滤物料等因素有关。
常见的解决方法有：•检查并更换滤布；•改变过滤物料的性质；•适当调整压力。
问题六：滤布常年驻留不洁净因素，长期不更换可能产生的难题等方面的解决方法？滤布长期不更换会导致其吸附能力下降，影响过滤效果。
建议定期更换滤布，并在更换后进行清洗处理。
问题七：进料口漏液进料口漏液可能会影响过滤效果，甚至导致设备停机。
常见的解决方法有：•调整进料液位；•更换密封元件。
问题八：过滤板变形过滤板变形可能是由于压力过大或温度过高等原因造成的。
常见的解决方法有：•降低压力或温度；•更换过滤板。
问题九：主机噪音过大主机噪音过大可能与设备运行状态、主轴转速等因素有关。
常见的解决方法有：•检查并更换主轴轴承；•调整主轴转速。
问题十：过滤液体回流过滤液体回流可能是由于介质不一致、进料速度过快等原因造成的。
常见的解决方法有：•调整进料速度；•检查并更换滤布。
总之，板框压滤机在运行过程中可能会出现许多问题，都需要我们及时解决。
板框压滤机的工作原理
板框压滤机的工作原理引言概述：板框压滤机是一种常用的固液分离设备，广泛应用于化工、食品、制药等行业。
其工作原理是利用压力将固体颗粒从液体中分离出来，从而达到过滤的目的。
下面将详细介绍板框压滤机的工作原理。
一、过滤区域1.1 过滤板过滤板是板框压滤机中的重要部件，通常由多块平板组成。
板框压滤机的过滤板表面通常覆盖有过滤布，固体颗粒在液体中通过过滤板上的过滤布被截留下来。
1.2 过滤框过滤框是过滤板的支撑结构，通常由两块框板和一根拉杆组成。
过滤框的作用是固定过滤板，确保过滤过程中的稳定性和密封性。
1.3 过滤区域过滤板和过滤框之间形成的空间即为过滤区域，液体通过过滤区域时，固体颗粒被过滤布截留，从而实现固液分离。
二、压力系统2.1 压力源板框压滤机的工作原理是通过施加一定的压力使液体通过过滤布，压力源通常为液压系统或气动系统。
液压系统通过液压缸施加压力，而气动系统则通过气动缸实现压力控制。
2.2 压力传递压力源产生的压力通过压力传递装置传递到过滤区域，使液体被迫通过过滤布，固体颗粒被截留在过滤板上。
2.3 压力控制在板框压滤机的工作过程中，需要控制压力的大小和变化，以确保过滤效果和设备的安全运行。
压力控制系统通常通过压力传感器和控制阀实现。
三、过滤过程3.1 进料在板框压滤机工作时，液体混合物被泵送至过滤区域，经过过滤布的过滤作用，固体颗粒被截留在过滤板上，形成固体层。
3.2 压滤当液体通过过滤布的同时，压力源施加压力使液体穿过过滤布，固体颗粒被截留在过滤板上形成固体层，液体则通过过滤布被排出。
3.3 脱水经过压滤过程后，固体层中的水分被逐渐排除，固体颗粒逐渐凝结，形成干燥的固体物料，实现固液分离的目的。
四、脱渣和清洗4.1 脱渣在板框压滤机工作结束后，需要对过滤板和过滤布进行脱渣处理，将残留在过滤布上的固体颗粒清除，以保证设备的正常运行。
4.2 清洗过滤板和过滤布在使用一段时间后会积累一定的污垢，需要进行清洗。
板框压滤机用途
板框压滤机用途
板框压滤机是一种常见的固液分离设备，主要用于固液物料的分离和浓缩。
其结构由过滤板、过滤框、压紧系统、过滤介质等组成，通过压力将物料压入过滤板和过滤框之间的过滤介质中，使液体通过过滤介质被收集，而固体则留在过滤板和过滤框之间。
板框压滤机广泛应用于化工、矿山、食品、制药、纺织、印染等行业中，适用于固液分离和浓缩。
其用途包括：
1. 固液分离：板框压滤机能够将含固混合物中的固体与液体有效分离，特别适用于处理含有高浓度固体的物料。
2. 浓缩：通过压滤，板框压滤机能够将液体中的水分去除，从而实现浓缩的目的。
3. 固液提取：板框压滤机可用于从液体中提取固体物质，例如提取植物精华等。
4. 固体脱水：板框压滤机可将固体物料中的水分去除，使其达到一定干燥程度，适用于生产过程中的固体脱水需求。
总之，板框压滤机是一种功能强大的固液分离设备，广泛应用于多个行业中，可以帮助生产厂家有效地完成固液分离、浓缩、提取、脱水等工作。
- 1 -。

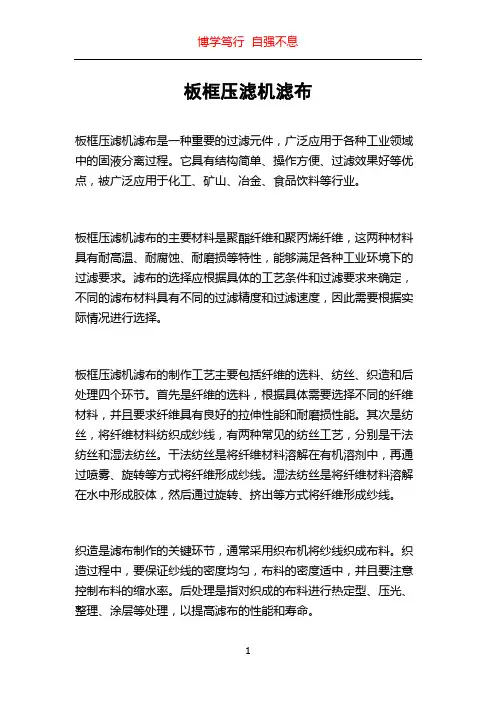

板框压滤机滤布
板框压滤机滤布板框压滤机滤布是一种重要的过滤元件，广泛应用于各种工业领域中的固液分离过程。
它具有结构简单、操作方便、过滤效果好等优点，被广泛应用于化工、矿山、冶金、食品饮料等行业。
板框压滤机滤布的主要材料是聚酯纤维和聚丙烯纤维，这两种材料具有耐高温、耐腐蚀、耐磨损等特性，能够满足各种工业环境下的过滤要求。
滤布的选择应根据具体的工艺条件和过滤要求来确定，不同的滤布材料具有不同的过滤精度和过滤速度，因此需要根据实际情况进行选择。
板框压滤机滤布的制作工艺主要包括纤维的选料、纺丝、织造和后处理四个环节。
首先是纤维的选料，根据具体需要选择不同的纤维材料，并且要求纤维具有良好的拉伸性能和耐磨损性能。
其次是纺丝，将纤维材料纺织成纱线，有两种常见的纺丝工艺，分别是干法纺丝和湿法纺丝。
干法纺丝是将纤维材料溶解在有机溶剂中，再通过喷雾、旋转等方式将纤维形成纱线。
湿法纺丝是将纤维材料溶解在水中形成胶体，然后通过旋转、挤出等方式将纤维形成纱线。
织造是滤布制作的关键环节，通常采用织布机将纱线织成布料。
织造过程中，要保证纱线的密度均匀，布料的密度适中，并且要注意控制布料的缩水率。
后处理是指对织成的布料进行热定型、压光、整理、涂层等处理，以提高滤布的性能和寿命。
板框压滤机滤布的使用寿命与使用环境、过滤物质的性质以及操作方式有关。
通常情况下，滤布在正常使用条件下的寿命为3-6个月。
如果滤布遇到酸碱腐蚀、高温等特殊条件，寿命会相应缩短。
使用板框压滤机滤布时，要注意维护保养，及时清洗滤布上的污物，避免污物积聚影响过滤效果。
在更换滤布时，要选择合适的滤布尺寸和过滤精度，以保证过滤效果。
总之，板框压滤机滤布是一种重要的过滤元件，具有广泛的应用前景。
随着工业的发展和技术的进步，滤布的性能和寿命将会得到进一步提高，为各行各业的过滤工艺提供更好的支持和保障。
板框压滤机技术参数
板框压滤机技术参数板框压滤机是一种常见的固液分离设备，其基本原理是利用板框型过滤板将混合物经过滤板的微孔净化，完成分离目的。
在生产实践中，板框压滤机广泛应用于化工、冶金、食品、医药等领域。
下面，本文将重点介绍板框压滤机的技术参数及其相关参考内容。
一、基本参数1. 过滤面积过滤面积是板框压滤机的关键参数之一，主要影响设备的处理能力。
不同模型的过滤面积差异较大，根据实际需要选择不同的设备。
2. 过滤压力过滤压力是设备的另一个重要参数，在一定程度上决定了设备的分离效果。
过滤压力越大，产生的筛分效果也越好，但同时也会产生一定的能耗，需要在效果与成本上做出最佳平衡。
3. 过滤室数板框压滤机通常由多个过滤室组成，过滤室数将直接影响设备的整体体积，同时也是决定其处理能力的重要因素。
所以在选择设备时，需要结合实际生产需求进行权衡。
二、滤板设计1. 材质滤板一般采用芳纶、聚丙烯、不锈钢、钛等材料制作，不同的材质具有不同的化学性质和抗腐蚀性。
选择不同材质的滤板需根据实际应用环境进行，以确保设备的使用寿命与稳定性。
2. 孔径滤板的孔径大小直接影响其筛分效果，通常孔径在5μm-300μm之间。
对于需要高度筛分的物料，可选择孔径较小的滤板；相反，对于物料颗粒较大的情况可选择孔径适当较大的滤板。
3. 厚度滤板的厚度直接影响其强度与稳定性，也会影响生产的成本。
滤板厚度一般在3mm-12mm之间，具体厚度选择根据实际需要确定。
三、设备电机参数板框压滤机电机参数主要包括功率、转速、额定电流等，其中功率是最基本的参数，其大小决定了设备的工作强度和产量。
除了功率外，转速和额定电流等参数也需要根据实际设备结构和使用条件确定。
总之，板框压滤机是一种主要用于液固分离领域的设备，其技术参数的合理设置与选择对于设备的使用效果和生产效益有着至关重要的影响。
在实际选择和使用时，需要根据具体的生产需求和环境条件进行合理的权衡和选择。
板框压滤机的应用范围是什么
板框压滤机适用于城市污水处理厂、制药、电镀、造纸、皮革、印染、冶金、化工、屠宰、食品、酿酒及环保工程中废水处理工序的污泥脱水，在工业生产中也可用于固液分离之场合，是环境治理和资源回收的理想设备。
也可以应用于工业生产中的固液分离或液体浸出工序，在国内环保工程项目上得到广泛使用。
污泥压滤机设备优点：
1、污泥直接进行浓缩和脱水，可省掉污泥静态预浓缩池及相应的搅拌刮泥设备，节约占地面积。
2、仅需一套絮凝剂投加系统、一个控制盘、一台进料泵、降低成本，操作便利。
3、除磷效果好。
由于减少污泥浓缩时间，避免污泥浓缩时磷的释放，从而达到很好的除磷效果。
4、脱水后污泥含固率高，压氧浮华污泥达百分之20-25(干重)，好氧稳定，污泥达百分之20-25(干重)，供水厂污泥达到百分之30-40(干重)，造纸污泥百分之25-29。
5、水耗量水，预脱水产生的清澈滤液可循环用作滤带清洗，及絮凝剂调配.
以上就是板框压滤机的一些内容，如有疑问，欢迎点击咨询！
河南禹州大张过滤设备有限公司是一家集开发、设计、制造、服务为一体的专业的分离设备制造企业。
主营产品包括：框式压滤机、全自动压滤机、厢式压滤机、隔膜压滤机、带式压滤机等。
产品规格齐全，设计合理，造型美观，取材讲究，坚固耐用，工作适应性强。
产品广泛应用于石油、化工、制药、制糖、食品、洗煤、油脂、印染、酿造、陶瓷、矿山冶金、污水处理等领域。
公司奉行服务至上的理念，满怀真诚的与各界朋友精诚合作、共同发展！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压滤机作为一种应用十分广泛的固液分离设备，具有使用寿命长、分离效果好等特点，特别对于粘细物料的过滤，有关设备的应用领域大家应该不是很了解，借这个机会给您介绍一下。
由于这种压滤机的使用范围很广，我们选择几个比较常见的应用领域给您介绍一下：
一、食品行业
在食品的加工行业中。
只要对设备稍微的改进，比如滤板的材质增加一层金属，增加不锈钢材质的滤板。
过滤的介质提高一些，把工业滤布换成幕数更高的滤布，或者换成滤纸等，这样的压滤机设备被广泛应用在食品行业中，技能保证设备的稳定性外，也不给食品带来污染滤，这样的压滤机设备在淀粉生产、果汁的提成、榨油等相关食品领域。
二、冶金行业
板框压滤机在冶金的生产中。
我们都知道冶金提炼，是在一大堆物质中提炼出我们需要的物质，所以冶金很大一部分就是分离，将不要的物质分离出去，也
是就提纯。
而在去除“杂质”的过程中，我们往往就需要将这种“杂质”溶解到水中，而有用的物质以固态的形式保留下来，所以这个时候就需要压滤机设备将他们分离，去掉一种“杂质”就需要一次分离，所以就需要使用一次压滤机设备。
由此可见，板框压滤机设备在冶金生产中是不可替代的。
三、污泥脱水领域
板框压滤机在工业污泥中的应用。
我们经常会看到某一些工厂会排出一些浑浊的废水，如果直接流到河渠会对我们的生活造成很大的困扰。
板框压滤机就是通过压力把这浑浊的水压入到压滤机中，通过滤板、滤布密度，达到固液分离的作用，基本上经过过滤后浑浊的水都会变得很清澈。
在未来还会对板框式压滤机有更多的研发和应用，我们也会继续提供相关的内容。
感谢您的认可与支持。
