楼地面构造
墙、楼地面面层构造
(d) 钉入式轻钢龙骨纸面石膏板吊顶实例
钉入式轻钢龙骨纸面石膏板吊顶
（b）图4-4-3-15搁置式矿棉板吊顶实例
(a) 搁置式吊顶构造示意
搁置式矿棉板吊顶
(a) 卡接式吊顶构造示意
(b) 卡接式金属吊顶实例
卡接式金属吊顶
裱糊类面层 裱糊类面层——在抹灰的基层或其他基层上粘贴壁纸
和壁布的工艺
●裱糊类面层常用的材料 ——各类壁纸、壁布和配套的粘结材料
粉刷材料的选择
水泥砂浆
强度高、防水、防潮、抗冻
混合砂浆
和易性好、保水性好
水泥石屑
耐磨性好，不泛砂
灰砂（麻刀灰、纸筋灰）
造价低、施工方便
水泥石渣 聚合物水泥砂浆
粘结性好，防水性好
•潮湿房间墙面 •地面 •常受碰撞的墙面 •钢砼楼板底面 （现浇楼板和预制楼板） •板条、金属网顶棚 •底灰、中灰 •外墙抹灰面层 •石渣类饰面的底灰 •石渣类饰面的面层 •硅酸盐砌块或加气混凝 土的底层抹灰
双层木地板构造
双层木地板构造
实铺：直接在实体基层上铺设木地板。底层地面为了防 潮，在结构层上涂刷冷底子油和热沥青。
实铺复合木地板
2.装饰墙面板的施工工艺：
安装墙筋——在砌体墙上可使用类似固定架空木地板的木搁 栅的方法直接钉入 ；在钢筋混凝土墙面上可用打入膨胀螺栓 的方法进行固定 。墙筋的间距视面板分割的需要及面板的刚 度而定 铺钉装饰墙板——参照立筋式轻隔墙的面层处理
常用壁纸 ：PVC塑料壁纸、织物面壁纸、金属面壁纸、天然木 纹面壁纸等；
常用壁布：人造纤维装饰壁布 、锦缎类壁布等
墙纸、墙 布
●裱糊类面层常用的施工工艺 ——分为打底、下料以及裱糊等 三个步骤
打底层——施工方法及要求同粉刷类面层中的打底及找平工 艺 ；基底平整后用腻子嵌平，按要求弹线
楼地面一般构造
楼地层一般构造
各 种 雨 篷 的 造 型 及 排 水 构 造
楼地层一般构造
正井式
斜井式
楼地层一般构造
（四）无梁楼板 定义：
当楼板不设梁，直接将等厚的楼板支承在墙和柱 子上，形成无梁楼板。
特点：
柱网布置为正方形或矩形，柱距以6m为经济； 为增加柱子支承面积，在柱顶设柱帽或托板； 板跨较大、厚度较厚，一般不小于120mm； 顶棚平整，净空高度较大，有利于采光通风，卫 生条件好，且施工简便，一般适用于商店、书库、仓 库等荷载较大的建筑。
楼地层一般构造
类型：
实心平板
预制钢筋混凝土楼板
槽形板
空心板
楼地层一般构造
三、装配整体式钢筋混凝土楼板 定义：
预制部分构件，在现场安装，然后在其上整体 浇筑而成的楼板；或在现浇(亦可预制)密肋小梁间 安放预制空心砌块并现浇面板而制成的楼板结构。
特点：
整体性强和模板利用率高等特点。
楼地层一般构造
地坪层构造
楼地层一般构造
（三）井式楼板 定义:
当房间的尺寸较大，并接近于正方形时，常沿两 个方向等距交叉布置梁，梁截面高度相等，不分主次， 所形成的楼板结构称之为井式楼板。
特点：
适用空间跨度较大，一般边长多为10m左右；楼板 底部的井格富有韵律，具有较强的装饰效果，常做暴 露结构顶棚处理。
楼地层一般构造
布置形式:
类型：
单向板
按受力特点和支承情况分类
双向板
楼地层一般构造
（二）梁板式楼板（肋梁楼板） 定义：
当房间的跨度和面积较大时，为使楼板结构的受 力和传力较为合理，常在板下设梁以减小板的跨度和 厚度，这种板称为梁板式楼板。
组成：
楼地面构造
6、现浇密肋楼盖
（1）双向密肋楼板，又称带肋楼板。 适用条件：房间形状接近方形。 肋距600*600~1000*1000， 肋高一般为其跨度的1/20~1/30 通常为180~500 楼板跨度6米~18米
（2）单向密肋楼板——普通型
适用条件： 肋距500~700
肋高一般为其跨度的1/18~1/20
3）装配整体式
一.现浇钢筋混凝土楼盖
特点： 由于楼板系现场整体浇筑成型，整体性好，特别适用 于有抗震设防要求的多层房屋和整体性要求较高的其他建 筑，对有管道穿过的房间、平面形状不规整的房间、尺寸
不符合模数的房间、防水要求较高的房间。
现浇钢筋混凝土楼板按受力不同分： 板式楼盖 梁板式楼盖——肋型楼盖 井式楼盖 无梁楼盖 压型钢板组合楼盖
无梁楼板的柱可设计成方形、矩形、多边形和圆形；
柱帽可根据室内空间要求和柱截面形状进行设计；板 的最小厚度不小于150mm，且不小于板跨的1／35—1／ 32。无梁楼板的柱网一般布置为正方形或矩形，间距 一般不超过6m。
无梁楼板四周应设圈梁，梁高不小于2．5倍的板厚
和1／15的跨度。
5．钢衬板组合楼板：
2. 梁板式楼盖:也称肋梁楼板 当房间较大时，楼面荷载如果直接通过楼板传给 墙体则会使板的跨度很大，这时候应采用梁板共同支 撑的楼盖，称为梁板式楼盖。梁板式楼盖分为 单向板肋梁楼板和双向板肋梁楼板。
单向板肋梁楼板
由板、次梁和主梁组成。 荷载传递：板——次梁——主梁——柱（或墙)。 主梁的经济跨度为5一8m， 次梁的经济跨度为4m一6m， 梁的截面尺寸： 主梁高为主梁跨度的1／12—1／8
三.楼盖的类型
1.木楼盖 2.钢筋混凝土楼盖 3.压型钢板组合楼盖
第二节

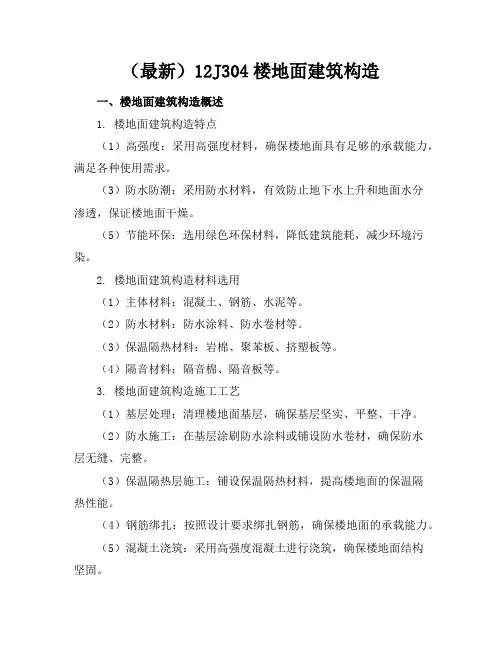

(最新)12J304楼地面建筑构造
（最新）12J304楼地面建筑构造一、楼地面建筑构造概述1. 楼地面建筑构造特点（1）高强度：采用高强度材料，确保楼地面具有足够的承载能力，满足各种使用需求。
（3）防水防潮：采用防水材料，有效防止地下水上升和地面水分渗透，保证楼地面干燥。
（5）节能环保：选用绿色环保材料，降低建筑能耗，减少环境污染。
2. 楼地面建筑构造材料选用（1）主体材料：混凝土、钢筋、水泥等。
（2）防水材料：防水涂料、防水卷材等。
（3）保温隔热材料：岩棉、聚苯板、挤塑板等。
（4）隔音材料：隔音棉、隔音板等。
3. 楼地面建筑构造施工工艺（1）基层处理：清理楼地面基层，确保基层坚实、平整、干净。
（2）防水施工：在基层涂刷防水涂料或铺设防水卷材，确保防水层无缝、完整。
（3）保温隔热层施工：铺设保温隔热材料，提高楼地面的保温隔热性能。
（4）钢筋绑扎：按照设计要求绑扎钢筋，确保楼地面的承载能力。
（5）混凝土浇筑：采用高强度混凝土进行浇筑，确保楼地面结构坚固。
（6）养护：浇筑完成后，对楼地面进行养护，保证混凝土强度达到设计要求。
（7）面层施工：根据实际需求，选择合适的地砖、木地板等材料进行面层施工。
二、楼地面建筑构造的设计要点1. 结构布局合理性在设计12J304楼地面建筑构造时，应充分考虑建筑的使用功能、空间布局和结构受力。
合理规划楼板的开间和进深，确保结构受力均匀，避免产生薄弱环节。
同时，要考虑楼地面的排水坡度，防止积水现象。
2. 耐久性考虑楼地面建筑构造的耐久性是衡量其质量的重要指标。
在设计时，应选用耐久性强的材料，并确保施工过程中的质量控制，以延长楼地面的使用寿命。
三、楼地面建筑构造的维护与保养1. 定期检查为确保楼地面建筑构造的安全和使用寿命，应定期进行检查。
重点关注防水层、保温隔热层、面层等部位，发现问题及时处理。
2. 防水层维护防水层是楼地面建筑构造的重要组成部分，应定期检查防水层是否完好，如有破损应及时修复，避免水分渗透造成损害。
楼地面的构造
楼地面的构造一、楼地面的组成与种类楼地面是楼层地面和底层地面的总称。
楼地面的基本组成为面层、垫层和基层。
材料和做法不同，在致分为整体地面、铺贴地面和木村面等。
1、整休地面的构造整体地面包括水泥砂浆地面、混凝土地面和现浇水磨石地面。
2、铺贴地面的构造铺贴地面是利用各种块料铺贴在基层上的地面。
常用的铺贴材料有天然大理石板、天然花岗岩板、预制水磨石板、缸砖、陶瓷锦砖（马赛克）和塑料板块等。
3、木地面木地面有长条和拼花两种，可空铺也可实铺，实铺法是在混凝土上铺木板（条）而制成，此法采用较多。
二、楼梯的种类及构造1、楼梯的作用楼梯是房屋各层间的垂直交凤施，是房屋的重要组成部分，它是建筑物中主要的垂直交通设施之一，通过它来实现房屋的坚向交通联系。
因而楼梯的主要功能是通行和疏散。
2、楼梯的组成楼梯由楼梯段、平台、栏杆（或栏板）和扶手三部分组成。
3、按材料分类常见的楼梯有木梯、钢筋混凝土楼梯和钢楼梯等，一般采用单跑楼梯、双跑楼梯、三跑楼梯和圆形楼梯等，其中钢筋混凝土楼梯及双跑式楼梯应用最广。
4、按结构形式及受力特点分类现浇钢筋混凝土楼梯按其结构形式和受力特点，可分为板式楼梯和梁式楼梯等1）、板式楼梯，板式楼梯由梯段板、平台板和平梁组成，一般用于跨度不超过3m的小跨度楼梯较为经济。
板式楼梯的下表面平整，施工支模方便，外形完整，轻巧美观，故而目前跨度较大的公共建筑楼梯也常采用这种楼梯形式。
板式楼梯的缺点是斜板较厚，当跨度较大时，材料用量较多。
2）、梁式楼梯，梁式楼梯由楼梯斜梁、踏步板、平台梁、平台板组成，其优点是当楼梯跨度较大时较为经济，但其支模及施工都较板式楼梯复杂，外观也显得不够轻巧美观。
3）、其他形式的楼梯，除梁式楼梯和板式楼梯外，现浇钢筋混凝土楼梯还有螺旋楼梯、对折悬挑式楼梯，单梁挑板结楼梯等结构形式，这类楼梯一般造形新颖、美观，建筑效果较好，通常在公共建筑中采用，但其受力往往复杂。
结构形式也较为复杂。
5、按施工方法的不同分类按施工方法不同，钢筋混凝土楼梯可分为现浇整体式楼梯和装配式楼梯两大类。
(建筑装饰构造)第二章楼地面装饰构造
2.2 整体式楼地面构造
3 基本构造 涂布楼地面一般采用涂刮方式施工, 故对基层要求 较高, 基层必须平整光洁并充分干燥。 基层的处理方法是清除浮砂、浮灰及油污, 地面含 水率控制在6%以下（采用水溶性涂布材料者可略高 ）。为了保证面层质量, 基层还应进行封闭处理, 一般 根据面层涂饰材料配调腻子, 将基层孔洞及凸凹不 平的地方填嵌平整, 而后在基层满刮腻子若干遍, 干后用砂纸打磨平整, 清扫干净。
2.1 概 述
2、吸声要求 一般来说，表面致密光滑、刚性较大的地面如大理石地面 ，对声波的反射能力较强，吸声能力较小；而各种软质地 面如化纤地毯，有较大的吸声作用。因此对于标准较高、 室内音质控制要求严格的建筑，应选择和布置具有吸声作 用的地面材料。 3.防水防潮要求 对于一些特别潮湿的房间，如卫生间、浴室、厨房等要 处理好防潮防水问题，通常是设置具有防水性能的各种铺 面，如水磨石、锦砖等。
2.2 石子
面层
最
厚大
度粒
径
面
石子
层 厚 度
最 大 粒 径
整体式楼地面构造
10 9 20 表128.2 水磨石面层与石渣粒径关系（mm）
15 14 25 23
30 28
种 类
铜 条
规格
1000×12×1. 5
1000×14×1. 5
1000×12×2. 0
1000×12×2. 5
铝 1200×10×(1.
2.2 整体式楼地面构造
表2.1 常用石渣规格、粒径及品种
规格与粒径的关系
规格
大二分 一分半 大八厘 中八厘 小八厘 米厘石
粒径 （mm）
常用品种
约20 约15 8 6 4 2-6
东北红、东北绿、丹东绿、盖平红、中华 红、荥径红、秦岭红、华山青、玉泉 灰、米玉绿、旺青、晚霞、白云石、 云彩绿、奶油白、苏州黑、南京红、 墨玉、汉白玉、曲阳红、湖北黄
01J304 楼地面建筑构造(完整)
01J304 楼地面建筑构造（完整）一、引言本文档旨在介绍楼地面建筑构造的相关知识。
楼地面作为建筑的重要组成部分，对建筑的承载能力、稳定性、隔音性等有着重要影响。
在本文档中，我们将涵盖楼地面的构造原理、施工材料、施工过程、技术要点等内容，以帮助读者全面了解楼地面建筑构造。
二、构造原理1. 楼地面的作用楼地面不仅仅是为了走在上面，它还具有以下功能：•承重：楼地面需要能够承受楼上的荷载，包括人员、家具、设备等。
•分隔：楼地面需要有效隔开上下层的声音和震动，以提供舒适的生活和工作环境。
•隔热：楼地面需要具备隔热能力，以减少能量损失。
•防水：楼地面需要具备防水能力，避免水渗透给楼下造成损害。
2. 楼地面的构造原理楼地面的构造原理包括以下几个方面：•基层：楼地面的基层是建立在地基上的一层结构，通常使用混凝土或砖石等材料构建。
基层起到承重和隔热的作用。
•结构层：楼地面的结构层位于基层之上，通常由混凝土梁、板等构成，用于分隔和承重。
•隔热层：楼地面的隔热层位于结构层之上，通常使用岩棉、泡沫玻璃等材料构建，提供隔热功能。
•防水层：楼地面的防水层位于隔热层之上，通常使用沥青或聚合物改性材料构建，防止水渗透。
三、施工材料1. 混凝土在楼地面的建造中，混凝土是常用的施工材料之一。
它具有承重能力强、耐久性好等优点，适合作为楼地面的基层和结构层材料。
2. 隔热材料隔热材料是楼地面中的重要组成部分，常用的隔热材料有岩棉、泡沫玻璃等。
这些材料具有低导热系数、隔热效果好的特点。
3. 防水材料楼地面的防水材料主要有沥青、聚合物改性材料等。
这些材料能有效地防止水渗透，保护楼地面不受水损害。
四、施工过程1. 准备工作在施工楼地面之前，需要进行准备工作，包括勘察、设计、准备施工材料等。
2. 打地基地基施工是楼地面建筑的第一步，通常需要挖掘、夯实基底。
3. 浇筑混凝土在地基打好后，需要进行混凝土的浇筑。
先浇筑基层，然后浇筑结构层，确保楼地面具备承重能力。
建筑工程构造-楼地面构造
4 楼地层构造、屋顶构造一、楼地层的组成•楼地层：楼板层与底层地坪层的统称。
•楼板层：建筑物中分隔上下楼层的水平构件，它不仅承受自重和其上的使用荷载，并将其传递给墙或柱，而且对墙体也起着水平支撑的作用。
•地坪层：建筑物中与土壤直接接触的水平构件，承受作用在它上面的各种荷载，并将其传给地基。
楼板层主要由面层、结构层和顶棚组成楼板层的组成n面层：楼板层和地层的面层部分，楼板层的面层称楼面，地层的面层称地面。
n结构层：又称楼板。
它是楼板层的承重构件，承受楼板层上的全部荷载，并将其传给墙或柱，同时对墙体起水平支撑的作用，增强建筑物的整体刚度和墙体的稳定性。
n顶棚层：它是楼板层下表面的面层，也是室内空间的顶界面，其主要功能是保护楼板、装饰室内、敷设管线及改善楼板在功能上的某些不足。
地坪层主要由面层、垫层和基层组成。
地坪层的组成•垫层：是地坪层的承重层。
它必须有足够的强度和刚度，以承受面层的荷载并将其均匀地传给垫层下面的土层。
•基层：垫层下面的支承土层。
它也必须有足够的强度和刚度，以承受垫层传下来的荷载。
•附加层：在楼地层中起隔声、保温、找坡和暗敷管线等作用的构造层。
二、楼板的类型楼板层按其结构层所用材料的不同，可分为木楼板、砖拱楼板、钢筋混凝土楼板及压型钢板与混凝土组合楼板等多种形式。
钢筋混凝土楼板因其承载能力大、刚度好，且具有良好的耐久、防火和可塑性，目前被广泛采用。
按其施工方式不同，钢筋混凝土楼板可分为现浇式、装配式和装配整体式三种类型。
1）现浇钢筋混凝土楼板现浇钢筋混凝土楼板：在现场支模、绑扎钢筋、浇捣混凝土，经养护而成的楼板。
特点：成型自由、整体性和防水性好，但模板用量大，工期长，工人劳动强度大，且受施工季节的影响较大。
根据受力和传力情况分：有板式楼板、梁板式楼板、无梁楼板和压型钢板组合板等。
板式楼板：板内不设梁，板直接搁置在四周墙上的板称为板式楼板。
梁板式楼板：由板、次梁、主梁组成的楼板。
板支承在次梁上，次梁支承在主梁上，主梁支承在墙或柱上。
