智能家居系统设计与实现答辩ppt
物联网技术
互联网、传统电信网等信息承 载体，让所有能行使独立功能 的普通物理对象实现互联互通 的网络，物理设备联网技术
传感器技术
负责感知周围环境的变化，如 温度、湿度、光线强度等
通信技术
一般的无线通信技术如Wi-Fi、 蓝牙、Zigbee等，提供灵活的 设备连接方式
智能软件
有良好的用户界面体验；处理 各种设备发来的信息，并分析 和理解用户的需求
智能家居系统的局限
智能家居系统的局限性
第四部分
成本相对较高
目前，大多数智能家居设备的价格较高，对于一般家 庭来说，成本较高可能会限制其普及应用
安全性
智能设备的联网和远程控制可能存在信息安全隐患， 易受到黑客攻击等威胁，所以系统的优化提升和建立 健全的法律制度也刻不容缓
用户体验
智能家居系统的用户体验也需要不断改进，目前一些 智能设备的操作界面不够友好，对于一些老年人或不 熟悉智能产品来说，可能存在使用难度
节能环保
智能家居系统通过智能控制和
传感技术，对家庭用电进行精 1
准管理。自动开关，调节能耗 等
能源联动：通过智能感知和控制技
术，可以实现对环保能源系统的实 2
时监测和管理，例如根据情况自动 调节太阳能电池板角度等。
智能调节，根据家居环境或者建筑造型，
加上湿度温度等参数，自动调节屋内空 3
气和湿度
智 能 家 居 系 统 的 功 能 生活便利和健康监测
安全性
智能家居系统还能提高家庭安 全性。通过智能监控器、门锁 等设备，居住者可以实时监控 家中的安全状况，及时采取措 施，增加安全感
能源节约性
智能化的家居系统还能节约能 源，通过智能控制系统智能地 管理家中用电、用水，最大限 度地减少能源和资源的浪费
智能家居ppt答辩报告
光敏传感
报警电路
RS-232
PC界面 （FLASH）
2019/11/19
下位机 图4-1
上位机
智能家具总体设计方案
温度采集模块
• 采用DS18B20温度传感器
光敏传感模块
• 采用一个精密可调电阻一个光敏电阻串联还有LM358
显示模块
• 采用标准的16脚接口LCD1602
串口通信模块
• 采用RS-232-C接口和MAX232芯片
温度采集转换过程
智能家居软件设计
DS18B20中的温度传感器可完成对温度的测 量，当温度转换命令发布后，转换后的 温度以补码形式存放在高速暂存存储器 的第0和第1个字节中。如表2所示。以12 位转化为例：用16位符号扩展的二进制 补码数形式提供，其中S为符号位 （BIT15——BIT11）如果测得的温度大于 0，这5位为0，只要将测到的数值乘于 0.0625即可得到实表际4-2温度；如果温度小于 0，这5位为1，测到的数值需要取反加1 再乘于0.0625才能得到实际温度。其温度 值格式表如表4-2所示。
的反向输入端，用电阻分压，作为基准电压，使得经过比
较器后的电压，只有两种状态，即高电平和低电平。这样
单片机就可以有效的识别信号了，提高了准确性
用
一个精密可调电阻和一个光敏电阻串联，光敏电阻通过向
光、遮光的电压与1/2Vcc经过比较器比较，再加个电压跟
随器输出稳定电压。向光输出低电平，遮光输出高电平，
2019/11/19
驱动电路
2019/11/19
系统总流程图
智能家居软件设计
2019/11/19
开始 初始化 按键扫描 调用温度子程序 查询传感器状态 调用发送子程序 调用显示子程序
物联网智能家居系统 ppt答辩ppt
• DS18B20的电路连接图如图4-3所示。
内部结构框图
-
DS18B20的电路连接图
图4-2
-
智能家居硬件设计
光敏传感模块
•
在这个模块用一个电阻与光敏电阻串联，先把信号
传给比较器，再送入单片机内，完成信号传输。这里把光
敏产生的信号送给比较器，主要是用它来整形，在比较器
的反向输入端，用电阻分压，作为基准电压，使得经过比
•
R1为限流电阻，其计算公式为：R1=（VCC-VF）/IFT
•
式中：VF为红外发光二极管的正向电压，可取1.2——1.4V；IFT
为红外发光二极管触发电流。
• R2是双向可控硅的门极电阻，当可控硅灵敏度较高时，门极阻抗也 很高，并上R2可提高抗干扰能力。R3是触发功率双向可控硅的限流电 阻，其值由交流电网电压峰值及触发器输出端允许重复 冲击电流峰值 决定，可按式R2=Vp/ITSM选取。Vp为交流电路中的峰值电压，ITSM为 峰值重复浪涌电流（一般可取1A）。39欧姆电阻和0.01uF电容组成浪 涌吸收电路，防止浪涌电压损坏双向可控硅。
-
智能家居硬件设计
温度采集模块
• DS18B20的温度检测与数据输出全集成于一个芯片之上， 从而抗干扰力更强。其一个工作周期可分为两个部分，即 温度检测和数据处理。其温度测量范围为-55℃—+125℃， 可编程为9位——12位A、D转换精度，测温分辨率可达 0.0625℃，被测温度用符号扩展的16为数字量方式串行输 出。DS18B20有三只引脚，VCC，DQ和VDD；内部结构框 图如图4-2。
-
结论
•
本次设计在老师的指导下，完成了毕业设计。此设计实现了利
用单片机C52为核心，温度传采集模块，光敏传感模块，串口通信模
内部结构框图
-
DS18B20的电路连接图
图4-2
-
智能家居硬件设计
光敏传感模块
•
在这个模块用一个电阻与光敏电阻串联，先把信号
传给比较器，再送入单片机内，完成信号传输。这里把光
敏产生的信号送给比较器，主要是用它来整形，在比较器
的反向输入端，用电阻分压，作为基准电压，使得经过比
•
R1为限流电阻，其计算公式为：R1=（VCC-VF）/IFT
•
式中：VF为红外发光二极管的正向电压，可取1.2——1.4V；IFT
为红外发光二极管触发电流。
• R2是双向可控硅的门极电阻，当可控硅灵敏度较高时，门极阻抗也 很高，并上R2可提高抗干扰能力。R3是触发功率双向可控硅的限流电 阻，其值由交流电网电压峰值及触发器输出端允许重复 冲击电流峰值 决定，可按式R2=Vp/ITSM选取。Vp为交流电路中的峰值电压，ITSM为 峰值重复浪涌电流（一般可取1A）。39欧姆电阻和0.01uF电容组成浪 涌吸收电路，防止浪涌电压损坏双向可控硅。
-
智能家居硬件设计
温度采集模块
• DS18B20的温度检测与数据输出全集成于一个芯片之上， 从而抗干扰力更强。其一个工作周期可分为两个部分，即 温度检测和数据处理。其温度测量范围为-55℃—+125℃， 可编程为9位——12位A、D转换精度，测温分辨率可达 0.0625℃，被测温度用符号扩展的16为数字量方式串行输 出。DS18B20有三只引脚，VCC，DQ和VDD；内部结构框 图如图4-2。
-
结论
•
本次设计在老师的指导下，完成了毕业设计。此设计实现了利
用单片机C52为核心，温度传采集模块，光敏传感模块，串口通信模
物联网智能家居系统 网上答辩
7. 家电控制——通过用智能电器插痤、红外伴侣、定时控制器、语音电话远程控制器等智能产品的随意组合，实现对家用电器的定时控制、无线遥控、集中控制、电话远程控制、场景控制、电脑控制等多种智能控制。
8. 电动窗帘——无需再为每天开关窗帘而心烦，电动窗帘每天自动开关；遥控器轻松一按，窗帘自在掌控中。
指导教师审核意见：
签字：
2016年12月26日
系毕业设计（论文）领导小组审阅意见：
签字：
2016年12月26日
天津电子信息职业技术学院页号（2）
注：本报告一式两份由学生本人填写（打印、宋体、小4号字），一份由学生所在系留存，一份由学生完成设计（论文）后附在说明书内。
3、本地控制，远程控制：
本地控制、远程控制一样方便简单；
Hale Waihona Puke 4、布线简单，维护容易：有线（如安防对讲）和无线结合，既保证了系统的稳定可靠性，又减少了布线的繁琐和成本，便于前期施工和后期维护。
天津电子信息职业技术学院页号（1）
智能家居系统的优势是什么？
答：
1.远程控制——在上班途中,突然想起忘了关家里的灯或电器,打个电话就可以把家里想要关的灯和电器全部关掉；下班途中，打个电话先把家里的电饭煲和热水器启动，让电饭煲先煮饭,热水器先预热。
天津电子信息职业技术学院

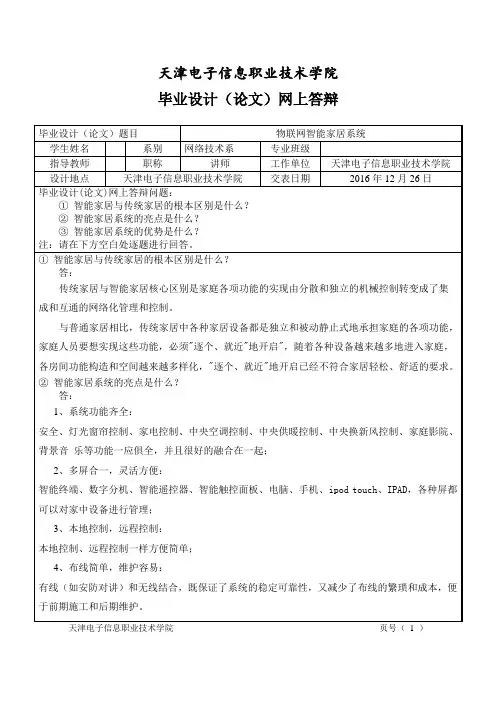

毕业设计（论文）网上答辩
