三相干式隔离变压器技术参数
三相干式隔离变压器技术参数
时间:2015-01-01来源:电工之家作者:编辑部
SG-系列三相干式隔离变压器基本参数
型号 变压器容量
KVA 额定
电压V 空载
耗损W 负载
损耗W 空载
电流% 阻抗
电压% 联结组标号 外形尺寸
l*b*h: m m 重量
（约Kg） 初级 次级
SG-5 5 650
400
380
220 380
220
110
36 75 180 10
3.5 Y,yO
Y,ynO
D,y11
D,y11
D,dO 430*240*350 65
SG-10 10 120 300
8 520*300*515 80
SG-16 16 170 450 550*325*435 105
SG-20 20 200 550 600*260*510 150
SG-25 25 220 600 620*320*580 170
SG-30 30 240 700
6 620*320*580 180
SG-40 40 280 900 720*490*560 250
SG-50 50 320 1050 740*350*590 300
SG-63 63 380 1200 750*380*670 370
SG-80 80 460 1460 840*450*650 420
SG-100 100 600 1840
4 920*500*680 570
SG-125 125 740 2150 860*550*800 650
SG-160 160 950 2490 950*550*900 780
SG-200 200 1150 2970 1140*580*915 980
SG-250 250 1400 3460 1150*570*910 1250
功能特性
1 具有电压变换功能（如：△/Yo或Yo/ △接法）
2 有滤波抗干扰功能（如：可以去除三次谐波干扰功能。可以去除奇数次谐波干扰.）
隔离变压器在交流电源输入端的特点:
1、若电网三次谐波和干扰信号比较严重，采用隔离变压器，可以去掉三次谐波和减少干扰信号。
2、采用隔离变压器可以产生新的中性线，避免由于电网中性线不良造成设备运行不正常。
3、非线性负载引起的电流波形畸变（如三次谐波）可被隔离而不污染电网。
隔离变压器在交流电源输出端的特点：
1、防止非线性负载的电流畸变影响到交流电源的正常工作及对电网产生污染，起到净化电网的作用。 2、在隔离变压器输入端采样,使得非线性负载电流的畸变不影响取样的准确性，得到能反应实际情况的控制信号。
3、若负载不平衡，也不影响稳压电源的正常工作
变压器选型手册.
祖尔（上海）电器制造有限公司
变压器选型手册
一。为方便用户选择合适产品型号，特说明如下：
SG SBK系列三相干式隔离变压器
SG SBK系列三相干式隔离变压器是本厂在参照国际同类产品，结合我国国情的基础上研制生产的新一代节能型电力变压器，从300VA到1600KVA之间，符合IEC439、GB5226等国际、国家标准，绕组采用脱胎整列绕制方法；变压器进行真空浸漆，使变压器的绝缘等级达到F级或H级，产品性能达到国内外先进水平。SG系列三相干式隔离变压器广泛适用于交流50Hz至60Hz，电压2000V以下的电路中，广泛用于进口重要设备、精密机床、机械电子设备、医疗设备、整流装置，照明等。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置（一般为±5％）、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等，均可根据用户的要求进行精心的设计与制造。
+ 产品特点
在隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰，隔离变压器将三线△接线转换为四线Yo系统，加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N-G来的干扰（脉冲和高频噪声）能有效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果。本公司可以为客户设计生产高质量的隔离变压器。
+ 特性优点：
Ø 高度隔离
Ø N-G性能良好
Ø 高度共模干扰抑制
Ø 将△转换为Y或Y至△
Ø 电压抽头容易转换
Ø 按用户的特殊性能要求设计
+隔离变压器加装在稳压电源的应用
一、在电源输入端接入隔离变压器（三角/星形）
1、若电网三次谐波和干扰信号比较严重，采用△/Yo隔离变压器，可以去掉三次谐波和减少干扰信号。
干式变压器技术参数
干式变压器技术参数
一、招标采购设备型号、规格、数量:
1、SCB11=1000KVA 10KV/0.4KV Dyn11 3台
二、技术要求概述:
1.本设备技术文件适用于武汉理工大学大学供电改造工程(五)期10kV干式变压器设备，提出了对设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
2.技术文件提出了最基本限度的技术要求，并未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，投标方须提供一套满足本规范书和现行有关标准要求的产品及其相应服务
3.如果投标方没有以书面形式对本技术文件的条款提出异议，则意味着投标方提供的设备(或系统)完全满足本技术文件的要求。如有异议，不管是多么微小，都应在投标书中以“对技术文件的意见或与技术文件的差异”为标题的专门章节加以详细描述。
4.投标方提供详细的供货清单，对于属于整套设备运行和施工所必需的部件，即使本技术文件未列出或数目不足，投标方仍须在执行合同时补足。
5.本技术文件所使用的标准如遇与投标方执行的标准不一致时，按较高标准执行。如果本投标文件与现行使用的有关中国标准以及中国行业标准有明显抵触的条文，投标方应及时书面通知招标方。如招标方有其他特需要求，应以书面形式提出，经双方讨论、确认后，载于技术协议书。
6.投标方在制造工作开始前提供质量控制计划，制造工作进行到相应阶段时及时通知买方进行现场监造和验证。 7.投标方在投标文件中须提出设备的设计、制造、检验/试验、装配、安装、调试、试运行、验收试验、运行和维护等执行标准清单给确认。
8.投标方在投标文件中须提供最近二年业绩中，与技术文件要求设备相同规格型号产品的鉴定、试验性能数据的证明或国家权威机构对该招标规格型号产品的型试试验报告。
三、.技术服务及试验
1、设备安装主要由买方负责，中标方现场指导安装、调试、设备安全正常投运。
2、变压器在出厂前必须进行下例型式试验,变压器在现场安装完毕后必须进行现场试验。试验参数必须符合IEC和国家标准的有关规范，包括但不限于以下的:

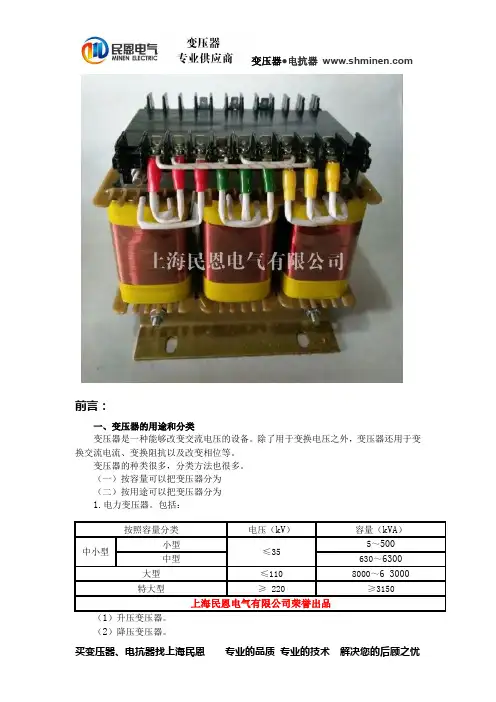

SG-750KVA
变压器●电抗器
买变压器、电抗器找上海民恩专业的品质专业的技术解决您的后顾之忧
45,0前言：一、变压器的用途和分类变压器是一种能够改变交流电压的设备。除了用于变换电压之外，变压器还用于变换交流电流、变换阻抗以及改变相位等。变压器的种类很多，分类方法也很多。（一）按容量可以把变压器分为（二）按用途可以把变压器分为1.电力变压器。包括：
（
1）升压变压器。（2）降压变压器。按照容量分类电压（kV）容量（kVA）中小型小型≤355～500中型630～6300大型≤1108000～63000特大型≥220≥3150上海民恩电气有限公司荣誉出品
变压器●电抗器
买变压器、电抗器找上海民恩专业的品质专业的技术解决您的后顾之忧（3）配电变压器。用于配电网络，以满足生产和日常生活的要求。低压侧电压为400V（单相为230V）的变压器称为配电变压器，一般高压侧的电压为6～10kV。如果变压器高压侧电压为35kV（或66～110kV）的，则称为直配配电变压器，简称直配变。（4）联络变压器。用于联络两变电所系统。（5）厂用或所用变压器。发电厂或变电所自用或为厂矿企业专用。2.仪用变压器。诸如电流互感器、电压互感器，作为测量和保护装置。3.电炉变压器。有炼钢炉变压器、电压炉变压器、感应炉变压器。4.试验变压器。5.整流变压器。6.调压变压器。7.矿用变压器（防爆变压器）。8.其他变压器。（三）按相数可以把变压器分为1.单相变压器。用于单相负载或三相变压器组。2.三相变压器。用于三相负载。SG-750KVA隔离变压器请您放心选购技术参数：1）隔离变压器型号：SG-750KVA隔离变压器请您放心选购2）变压器容量：750KVA3）变压器品牌：上海民恩4）变压比：380V/220V(此参数根据客户的实际需要选择）5）输入电压：380V6）输入额定电流：1139.57）输出电压：2２0VAC±1%8）输出额定电流:1968.3A9）电压调整率：+1.5%10）连接组别：D/yn1111）运行环境温度：－30～+40℃12）频率：50Hz13）耐压：3kVAC/50Hz/60s（进、出线端子对外壳地），无击穿和放电现象
SG-97KVA
变压器●电抗器
买变压器、电抗器找上海民恩专业的品质专业的技术解决您的后顾之忧
45,0前言：一、变压器的用途和分类变压器是一种能够改变交流电压的设备。除了用于变换电压之外，变压器还用于变换交流电流、变换阻抗以及改变相位等。变压器的种类很多，分类方法也很多。（一）按容量可以把变压器分为（二）按用途可以把变压器分为1.电力变压器。包括：
（
1）升压变压器。（2）降压变压器。按照容量分类电压（kV）容量（kVA）中小型小型≤355～500中型630～6300大型≤1108000～63000特大型≥220≥3150上海民恩电气有限公司荣誉出品变压器●电抗器
买变压器、电抗器找上海民恩专业的品质专业的技术解决您的后顾之忧（3）配电变压器。用于配电网络，以满足生产和日常生活的要求。低压侧电压为400V（单相为230V）的变压器称为配电变压器，一般高压侧的电压为6～10kV。如果变压器高压侧电压为35kV（或66～110kV）的，则称为直配配电变压器，简称直配变。（4）联络变压器。用于联络两变电所系统。（5）厂用或所用变压器。发电厂或变电所自用或为厂矿企业专用。2.仪用变压器。诸如电流互感器、电压互感器，作为测量和保护装置。3.电炉变压器。有炼钢炉变压器、电压炉变压器、感应炉变压器。4.试验变压器。5.整流变压器。6.调压变压器。7.矿用变压器（防爆变压器）。8.其他变压器。（三）按相数可以把变压器分为1.单相变压器。用于单相负载或三相变压器组。2.三相变压器。用于三相负载。SG-97KVA隔离变压器请您放心选购技术参数：1）隔离变压器型号：SG-97KVA隔离变压器请您放心选购2）变压器容量：97KVA3）变压器品牌：上海民恩4）变压比：380V/220V(此参数根据客户的实际需要选择）5）输入电压：380V6）输入额定电流：147.4A7）输出电压：2２0VAC±1%8）输出额定电流:254.6A9）电压调整率：+1.5%10）连接组别：D/yn1111）运行环境温度：－30～+40℃12）频率：50Hz13）耐压：3kVAC/50Hz/60s（进、出线端子对外壳地），无击穿和放电现象变压器●电抗器

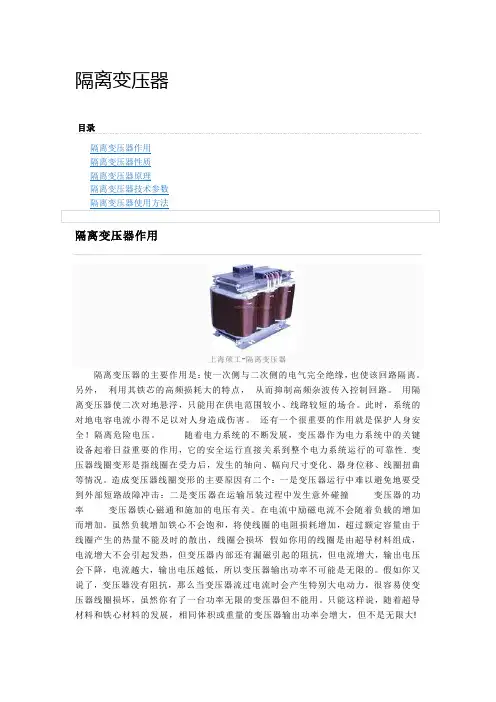

隔离变压器作用
隔离变压器
目录
隔离变压器作用
隔离变压器性质
隔离变压器原理
隔离变压器技术参数
隔离变压器使用方法
隔离变压器作用
上海硕工-隔离变压器
隔离变压器的主要作用是：使一次侧与二次侧的电气完全绝缘，也使该回路隔离。
另外， 利用其铁芯的高频损耗大的特点， 从而抑制高频杂波传入控制回路。 用隔离变压器使二次对地悬浮，只能用在供电范围较小、线路较短的场合。此时，系统的对地电容电流小得不足以对人身造成伤害。 还有一个很重要的作用就是保护人身安全！隔离危险电压。 随着电力系统的不断发展，变压器作为电力系统中的关键设备起着日益重要的作用，它的安全运行直接关系到整个电力系统运行的可靠性. 变压器线圈变形是指线圈在受力后，发生的轴向、幅向尺寸变化、器身位移、线圈扭曲等情况。造成变压器线圈变形的主要原因有二个：一是变压器运行中难以避免地要受到外部短路故障冲击：二是变压器在运输吊装过程中发生意外碰撞 变压器的功率 变压器铁心磁通和施加的电压有关。在电流中励磁电流不会随着负载的增加而增加。虽然负载增加铁心不会饱和，将使线圈的电阻损耗增加，超过额定容量由于线圈产生的热量不能及时的散出，线圈会损坏 假如你用的线圈是由超导材料组成，电流增大不会引起发热，但变压器内部还有漏磁引起的阻抗，但电流增大，输出电压会下降，电流越大，输出电压越低，所以变压器输出功率不可能是无限的。假如你又说了，变压器没有阻抗，那么当变压器流过电流时会产生特别大电动力，很容易使变压器线圈损坏，虽然你有了一台功率无限的变压器但不能用。只能这样说，随着超导材料和铁心材料的发展，相同体积或重量的变压器输出功率会增大，但不是无限大! 隔离变压器性质
隔离变压器属于安全电源，一般用来机器维修保养用起保护、防雷、滤波作用。
隔离变压器原边和副边电压可根据要求订制。首先通常我们用的交流电源电压一根线和大地相连，另一根线与大地之间有220V的电位差。人接触会产生触电。而隔离变压器的次级不与大地相连，它的任意两线与大地之间没有电压。所以当人触电时，这样就相对比较安全。其次还有隔离变压器的输出端跟输入端是完全“断路”隔离的，这样就有效的对变压器的输入端（电网供给的电源电压）起到了一个良好的过滤的作用。从而给用电设备提供了纯净的电源电压
scb12干式变压器国标参数
scb12干式变压器国标参数
SCB12干式变压器国标参数
SCB12干式变压器是一种新型的变压器，它采用了干式绝缘技术，具有防火、防潮、防尘、防震等优点，广泛应用于城市、高层建筑、商场、机场、地铁等场所。SCB12干式变压器的国标参数如下：
1.额定容量：SCB12干式变压器的额定容量范围为30kVA~2500kVA，容量等级为10kVA的整数倍。
2.额定电压：SCB12干式变压器的额定电压为10kV，也可以根据用户需求定制其他额定电压。
3.相数：SCB12干式变压器的相数为三相。
4.频率：SCB12干式变压器的额定频率为50Hz。
5.绝缘等级：SCB12干式变压器的绝缘等级为F级，绝缘电压等级为H级。
6.温升：SCB12干式变压器的温升符合国家标准GB/T10228-2008，其中F级绝缘的温升限值为100℃，H级绝缘的温升限值为125℃。
7.短路阻抗：SCB12干式变压器的短路阻抗符合国家标准GB/T10228-2008，其中10kV级变压器的短路阻抗为4%~6%。
8.噪声：SCB12干式变压器的噪声符合国家标准GB/T156-2008，其中额定容量在1000kVA以下的变压器的噪声限值为63dB。
9.外形尺寸：SCB12干式变压器的外形尺寸符合国家标准GB/T6451-2008，其中额定容量在1000kVA以下的变压器的外形尺寸为长宽高分别为1800mm×1200mm×2200mm。
SCB12干式变压器的国标参数是非常严格的，符合国家标准的变压器具有安全可靠、性能稳定、使用寿命长等优点，是现代化建筑和工业生产中不可或缺的电力设备。
干变技术参数(500-6
矿用隔爆型干式变压器主要技术参数
一、规格型号
KBSG-500/6/1.2-0.693
二、主要技术参数
额定容量：500kVA；
额定电压：高压6kV±5%，低压1.2/0.693kV；
相数：3相；
频率：50Hz；
联结组标号：Yy0(d11)；
绝缘耐热等级: H级；
空载损耗：1500 W；
负载损耗：3100W；
空载电流：1.5%；
短路阻抗：4.0%；
轨距：600mm。
三、结构概述
产品采用H级绝缘系统。500kVA产品的壳体采用两端开盖结构。壳体的两侧为波纹压型结构，有效增强了产品的散热性能和机械强度。
(1)铁心
产品的铁心采用30Z130优质晶粒取向冷轧硅钢片，45°全斜接、无冲孔、三接缝叠积结构。铁心端面涂刷有机硅绝缘固化漆，心柱采用H级半干性玻璃粘带绑扎，拉螺杆压钉压紧结构，从而有效降低产品的空载损耗和噪声。
(2)线圈
产品的线圈采用圆筒式结构。高低压线圈采用紧绕工艺，线圈内部设有纵向气道，可赋予线圈强大的散热性能。线圈导线采用美国杜邦公司生产的H级绝缘等级的NOMEX-410纸包无氧扁铜线。为加强产品的绝缘性能和机械强度，提高“三防”能力，线圈采用了真空压力浸漆工艺，浸渍漆通过了UL认证。
(3)器身绝缘及装配
本次投标产品的器身经过了三次浸漆绝缘处理，最后在整个器身的表面覆盖一层H级防潮瓷漆，使其具有良好的“三防”性能。
(4)高低压引线
高压引线采用电缆引出，高压侧电缆进线采用弯头电缆连接器；低压引线采用加包绝缘的铜母线引。
四、主要原材料使用说明
4.1 晶粒取向冷轧硅钢片
产品的铁心材料采用日本新日铁公司生产的30Z110晶粒取向冷轧硅钢片。在1.7T、50Hz时其铁损为1.25W/kg。该硅钢片平整度好，表面绝缘漆膜均匀。
4.2 NZB-0.3纸包无氧扁铜线
产品的导线采用上海铜业有限公司生产的无氧扁铜线，其电阻率(ρ75/10-6Ω²mm)≤0.02097。为了进一步提高绕组的抗短路能力，我公司采用了“半硬”无氧铜导线进行线圈的绕制。
SCB11干式变压器技术参数表
SCB11产品主要技术参数表
序号 项 目 技 术 参 数 表
1 变压器型式 SCB11型
2 高压相数 三相
3 低压相数 三相四线
4 额定容量kVA 30 50 80 100 125 160 200 250 315 400 500 630 800 1000 1250 1600 2000 2500
5 分接范围 % ±2×2.5
6 最高电压 kV 12
7 额定电流 A 1.73 2.89 4.62 5.77 7.22 9.24 11.5 14.4 18.2 23.1 28.9 36.4 46.2 57.7 72.2 92.4 115.5 144.3
8 额定频率 Hz 50
9 空载损耗 W 170 250 340 360 430 490 560 650 800 890 1020 1130 1330 1550 1830 2140 2720 3200
11 负载损耗 W 710 1000 1380 1570 1850 2130 2530 2760 3470 3990 4880 5960 6960 8130 9690 11730 14450 17170
12 总损耗 W 880 1250 1720 1930 2280 2620 3090 3410 4270 4880 5900 7170 8290 9680 11520 13870 17170 20370
13 短路阻抗 % 4 4 4 4 4 4 4 4 4 4 4 6 6 6 6 6 6 6
14 噪音水平（声功率级） dB 48 48 48 48 48 48 48 48 50 50 50 50 50 50 50 52 52 52
SG-120KVA
变压器●电抗器
买变压器、电抗器找上海民恩专业的品质专业的技术解决您的后顾之忧
45,0前言：一、变压器的用途和分类变压器是一种能够改变交流电压的设备。除了用于变换电压之外，变压器还用于变换交流电流、变换阻抗以及改变相位等。变压器的种类很多，分类方法也很多。（一）按容量可以把变压器分为（二）按用途可以把变压器分为1.电力变压器。包括：
（
1）升压变压器。（2）降压变压器。按照容量分类电压（kV）容量（kVA）中小型小型≤355～500中型630～6300大型≤1108000～63000特大型≥220≥3150上海民恩电气有限公司荣誉出品变压器●电抗器
买变压器、电抗器找上海民恩专业的品质专业的技术解决您的后顾之忧（3）配电变压器。用于配电网络，以满足生产和日常生活的要求。低压侧电压为400V（单相为230V）的变压器称为配电变压器，一般高压侧的电压为6～10kV。如果变压器高压侧电压为35kV（或66～110kV）的，则称为直配配电变压器，简称直配变。（4）联络变压器。用于联络两变电所系统。（5）厂用或所用变压器。发电厂或变电所自用或为厂矿企业专用。2.仪用变压器。诸如电流互感器、电压互感器，作为测量和保护装置。3.电炉变压器。有炼钢炉变压器、电压炉变压器、感应炉变压器。4.试验变压器。5.整流变压器。6.调压变压器。7.矿用变压器（防爆变压器）。8.其他变压器。（三）按相数可以把变压器分为1.单相变压器。用于单相负载或三相变压器组。2.三相变压器。用于三相负载。SG-120KVA隔离变压器请您放心选购技术参数：1）隔离变压器型号：SG-120KVA隔离变压器请您放心选购2）变压器容量：120KVA3）变压器品牌：上海民恩4）变压比：380V/220V(此参数根据客户的实际需要选择）5）输入电压：380V6）输入额定电流：182.3A7）输出电压：2２0VAC±1%8）输出额定电流:315A9）电压调整率：+1.5%10）连接组别：D/yn1111）运行环境温度：－30～+40℃12）频率：50Hz13）耐压：3kVAC/50Hz/60s（进、出线端子对外壳地），无击穿和放电现象变压器●电抗器
scb19干式变压器参数
scb19干式变压器参数
1.引言
1.1 概述
概述部分的内容可以包括以下内容：
干式变压器是一种常见的高压电力设备，广泛应用于工业和建筑领域。与传统的油浸式变压器相比，干式变压器采用干型绝缘材料来隔离绕组，以避免油污染和潜在的火灾风险。它具有耐高温、耐湿、耐腐蚀等优点，并且无需油冷却，使得其维护和操作更加方便。
干式变压器的主要原理是通过变压器原理将输入的交流电能转换成所需的输出电能。其中，输入端的电压经过绕组和磁芯的作用，产生变压器的磁场，从而诱导出输出端的电压和电流。不同的变压器参数将决定着变压器的性能和适用范围。
干式变压器的参数可以分为以下几个方面进行分类：额定容量、额定电压、相数、频率、短路阻抗、空载损耗、负载损耗等。额定容量是指变压器能够持续运行的最大功率输出，通常以千伏安（kVA）为单位。额定电压是指变压器设计时所规定的输入和输出端的电压值。相数指示着变压器的输入和输出端的相数，通常有单相和三相两种。频率是指变压器输入和输出的交流电频率，常见的有50Hz和60Hz。短路阻抗是指在额定电压下，变压器的输出端短路时所产生的电流和额定电流之比。空载损耗和负载损耗分别指变压器在无负载和有负载时的功率损耗。
了解和掌握干式变压器的参数对于正确选择和使用这种电力设备至关重要。不同参数的取值将直接影响变压器的性能和适用场景。因此，对于干式变压器的参数重要性的讨论和总结对于优化电力系统的运行和维护具有重要作用。在接下来的章节中，我们将详细介绍干式变压器的参数特点及其重要性。
文章结构是指文章的组织和安排方式，用来展现论点、论证、论据、论文的主题等。通过合理和清晰的文章结构，读者可以更好地理解和把握文章的内容。本文的结构如下：
1. 引言
1.1 概述：介绍干式变压器的概念和应用背景，引发读者对干式变压器参数的兴趣。
1.2 文章结构：介绍本文的整体结构和各章节的目的和内容。
1.3 目的：说明本文撰写的目的，即介绍干式变压器参数的重要性和特点。
