LED照明光源分类
LED灯的分类

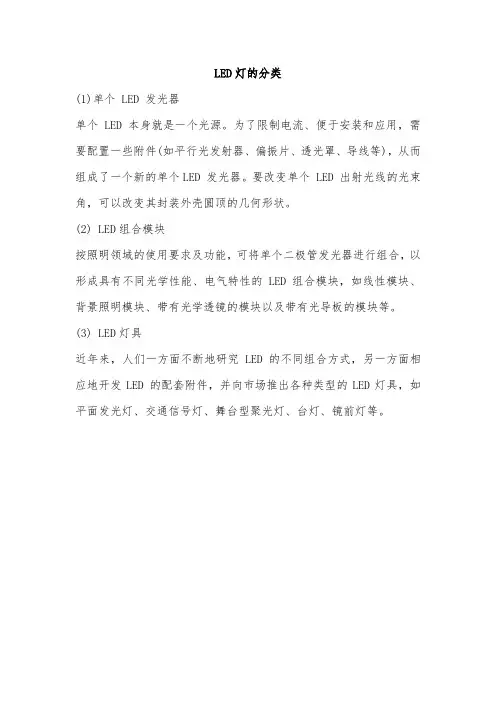

LED灯的分类
(1)单个 LED 发光器
单个 LED本身就是一个光源。
为了限制电流、便于安装和应用，需要配置一些附件(如平行光发射器、偏振片、透光罩、导线等)，从而组成了一个新的单个LED 发光器。
要改变单个 LED 出射光线的光束角，可以改变其封装外壳圆顶的几何形状。
(2) LED组合模块
按照明领域的使用要求及功能，可将单个二极管发光器进行组合，以形成具有不同光学性能、电气特性的 LED组合模块，如线性模块、背景照明模块、带有光学透镜的模块以及带有光导板的模块等。
(3) LED灯具
近年来，人们一方面不断地研究LED 的不同组合方式，另一方面相应地开发LED 的配套附件，并向市场推出各种类型的LED灯具，如平面发光灯、交通信号灯、舞台型聚光灯、台灯、镜前灯等。
LED照明基础知识介绍
基础知识介绍
盛朝阳 2012.06.21
1
LED
LED：即发光二极管，是一种能够将电能直接转化为可见光的固态
的半导体器件。
封装：简单的讲就是把LED芯片利用封装材料封装成LED灯珠的过程。
封装作用：①保证电气连接性 ②光学控制 封装流程：扩晶→固晶→短烤→焊线→点荧光粉→短烤→灌胶→长烤→ 切筋划片→分光分色
后面的数字表示灯管外径，此值*1/8英寸为灯管的具体尺寸（单位： mm）。 T5：是外径为5/8*25.4≈16mm的日光灯 T8：是外径为1/8*25.4≈26mm的日光灯
18
回目錄
名词解释
防护等级：
防护等级：即IP（INTERNATIONAL PROTECTION）防护等级系统是由
IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。将电
发光过程包括三个阶段： 正向电压下的载流子注入 复合辐射 光能传输
4
回目錄
LED
LED光源的特点：
• 寿命长：理论寿命10万小时，平均使用寿命5万小时 • 光效高：165lm/W
• 体积小：外形尺寸小，使用更加灵活
• 抗震动：无灯丝、无玻壳，为全固体光源，抗震动 • 响应快：白炽灯响应时间为毫秒级，LED响应时间为纳秒级
名词解释
发光角度：光源所发出的光形的角度
显色指数：光源对物体本身颜色呈现的程度称为显色性。
显色性越高，物体越真实、越接近自然色。显色性越低的光源对
颜色表现越差。
D50荧光灯：Ra=91 R9=77
LED灯：Ra=68 R9=-39
11
回目錄
名词解释
电参数：
LED的分类
LED的分类LED（Light Emitting Diode）是一种半导体发光器件，具有高效能、高亮度、低功耗、长寿命等优点，被广泛应用于照明、显示、通信等领域。
根据其不同的特性和应用，LED可以分为以下几类。
一、按照颜色分类：1. 白光LED：白光LED是通过混合不同颜色的发光材料来实现的，常见的有蓝光LED加黄色荧光粉或蓝光LED加磷光材料的组合。
白光LED具有高亮度、高效能和节能等优点，被广泛应用于照明领域。
2. 单色LED：单色LED只能发射一种颜色的光，常见的有红色LED、绿色LED、蓝色LED等。
单色LED具有较高的亮度和色彩饱和度，适用于显示屏、指示灯等应用。
二、按照封装方式分类：1. 顶部发光LED：顶部发光LED是指发光芯片位于封装器件的顶部，光线主要向上发射。
这种LED封装方式适用于需要聚光和点光源的应用，如汽车前大灯、手电筒等。
2. 侧面发光LED：侧面发光LED是指发光芯片位于封装器件的侧面，光线主要通过封装器件的侧面发射。
这种LED封装方式适用于需要侧面照明的应用，如背光源、指示灯等。
三、按照功率分类：1. 低功率LED：低功率LED通常功率在0.1瓦以下，适用于电子产品的指示灯、背光源等应用。
2. 高功率LED：高功率LED功率通常在0.5瓦以上，具有较高的亮度和发光效率，适用于照明、广告显示等高亮度应用。
四、按照应用场景分类：1. 室内照明LED：室内照明LED主要用于家庭、办公室、商场等室内照明场所，具有高亮度、节能、环保等优点。
2. 室外照明LED：室外照明LED主要用于路灯、景观灯、广告牌等室外照明场所，具有高亮度、抗震抗风、长寿命等特点。
3. 汽车照明LED：汽车照明LED主要用于汽车前大灯、尾灯、仪表盘等照明应用，具有高亮度、节能、快速响应等优势。
4. 显示屏LED：显示屏LED主要用于电视、电脑显示器、手机屏幕等显示设备，具有高亮度、色彩饱和度高、反应速度快等特点。
LED的分类
LED的分类1. 什么是LED？LED（Light Emitting Diode）中文名为发光二极管，是一种能够将电能转化为光能的半导体器件。
相比传统的光源，如白炽灯和荧光灯，LED具有更高的能效、更长的寿命和更低的功耗。
2. LED的工作原理LED是由两种半导体材料构成的二极管。
当通过正向电压时，P型半导体中的空穴和N型半导体中的自由电子会在P-N结附近重新组合。
在这个过程中，电子会从一个能级跃迁到另一个能级，并释放出能量。
这些能量以光子的形式发射出来，形成可见光。
3. LED的分类根据不同的特性和应用场景，LED可以分为以下几类：3.1 按颜色分类3.1.1 白色LED白色LED是一种可以发射白光的发光二极管。
它通常由蓝色或紫色发光二极管与黄色荧光粉结合而成。
蓝色或紫色发光二极管通过激发黄色荧光粉产生黄光，同时发出的蓝光与黄光混合，形成白光。
白色LED具有高亮度、高能效和长寿命的特点，广泛应用于照明领域。
3.1.2 彩色LED彩色LED可以发射多种颜色的光，包括红、绿、蓝等。
它由红、绿、蓝三种不同颜色的发光二极管组成，通过控制各个二极管的亮度来调配不同的颜色。
彩色LED广泛应用于显示屏、室内装饰和舞台灯光等领域。
3.2 按封装类型分类3.2.1 DIP LEDDIP LED（Dual In-line Package LED）是一种双列直插式封装的LED。
它通常具有两个平行排列的金属引线，方便焊接在电路板上。
DIP LED多用于指示灯和显示屏等应用中。
3.2.2 SMD LEDSMD LED（Surface Mount Device LED）是一种表面贴装封装的LED。
它没有引线，而是直接焊接在电路板上。
SMD LED具有体积小、重量轻和耐冲击等优点，适用于小型电子设备和照明产品。
3.3 按功率分类3.3.1 低功率LED低功率LED通常指功率在0.1瓦以下的LED。
它具有低能耗、较小的尺寸和较长的使用寿命。
LED灯具与LED光源区分
LED灯具中的LED指的到底是LED光源？还是LED灯？我想很多人都还没有弄明白，LED光源和LED灯具傻傻分不清。
现在我们就去切切实实弄清楚。
一、LED光源与LED灯具的定义1、LED光源LED光源（LED light source）；以LED灯或LED模块提供的部件。
LED灯（LED lamp）：带有一个灯头、组合了一个或多个LED模块的光源，除非永久性损坏，LED模块不能拆除。
图1 LED灯类型的图解2、LED灯具LED灯具（LED luminaire）；设计为使用LED光源的灯具。
灯具（luminaire）定义是“能分配、透出或转变一个或多个灯发出光线的一种器具，并包括支承、固定和保护灯必需的所有部件（但不包括灯本身），以及必需的电路辅助装置和将它们与电源连接的装置。
”二、LED灯具中LED误解为LED光源的原因传统灯具中的光源几乎都是可以替换的。
随着LED的出现，使用LED模块的灯具多数以不可替换的形式出现，似乎呈现出一体化的趋势，LED光源与LED灯具的界限也似乎分不清楚了。
整体是个发光器，可以被视为光源？实际在灯具定义中的“注”中写得明确：采用整体式不可替换光源的发光器被视作一个灯具，使用LED模块的灯具恰恰是一个灯具的例子。
三、光源具有被不同的灯具使用的特点光源被灯具所使用。
光源比喻为源水的话，灯具比喻为泉水。
LED光源既可以在筒灯用中，又可以用在道路灯具。
将“LED路灯”或者“LED隧道灯”理解为“光源”的话，就无法被其他灯具再次利用了，与“灯具”利用“光源”的概念相悖。
四、外壳防护等级的差异作为光源，没有特殊的外壳防护等级的要求或应达到IP20。
但是，室内灯具的外壳防护等级至少应达到IP20，LED道路灯具的外壳防护等级至少应达到IPX3，隧道灯具的外壳防护等级至少应达到IPX5。
五、LED光源光效不等同于LED灯具效能就光源而言，光效是一个经典指标项目，每一种新光源的出现都直接与其达到的更高的光效有关，这样，光效也毫无例外地成为了LED光源的性能的重要指标。
常见LED灯具(附图)
灯具分类
19.浴霸浴霸按取暖方式分灯泡红外线取暖浴霸和暖风机取暖浴霸，市场上主要是灯泡红外线取暖浴霸。
按功能分有三合一浴霸和二合一浴霸，三合一浴霸有照明、取暖、排风功能；二合一浴霸只有照明、取暖功能
20.无影灯一般都用于手术室或者一些夜晚工作的专用灯具，其中的原理就是光相互折射，而冲淡了影子
21.探照灯通常具有直径大于0.2m的出光口并产生近似平行光束的高光强投光灯
21.射灯通常具有直径小于0.2m的出光口并形成一般不大于0.34rad（20°）发散角的集中光束的投
光灯
22.投灯利用反射器和折射器在限定的立体角内获得高光强的灯具
23.地脚灯地脚灯主要应用于医院病房，宾馆客房、公共走廊、卧室等场所。
地脚灯的主要作用是照明走道，便于人员行走。
它的优点是避免刺眼的光线，特别是夜间起床开灯，不但可减少灯光对自己的影响，同时可减少灯光对他人的影响。
LED灯具与光源的基本概念
LED灯具与光源的基本概念一、与LED 有关的光源定义无论LED 阵列、LED 模块还是LED 灯，都是光源。
（1）灯（lamp）：为产生光辐射（通常为可见的）而制作的光源。
注：此术语有时也用于某些类型的照明器。
（2）发光二极管（Light Emitting Diode（LED））：正向偏压时发出非相干光辐射的p-n结半导体器件。
发出的光谱可能在紫外、可见光或红外波长区域。
（3）LED 晶片（LED die）：一小块装配在给定功能LED 线路上的发光的半导体材料。
（4）LED 阵列或模块（LED array or module）：在印刷线路板或基板上的LED 封装（元件）或晶片的组件，可能带有光学元件、附加的热、机械和打算连接到LED 驱动器负载侧的电气接口。
该装置不含电源和标准灯头。
该装置不能直接与分支电路连接。
如图1 所示。
（5）LED 封装（LED package）：包括焊线连接件或其他型式电气连接件的一个或多个LED 晶片的组件，可能带有光学元件、热学、机械和电气接口。
该装置不包括电源和标准灯头。
该装置不能直接与分支电路连接。
如图2 所示。
（6）LED 驱动器（LED driver）：含有电源和LED 控制电路的装置，目的是使LED 封装（元件）、或LED 阵列（模块）或LED 灯工作。
（7）非整体式LED 灯（LED lamp, non-integrated）：含有LED 阵列（模块）或者LED封装（元件）和标准灯头的组件。
该装置打算通过标准灯座连接到灯具的LED 驱动器。
该装置不能直接与分支电路连接。
（8）整体式LED 灯（LED lamp, integrated）：包含LED 封装（元件）或LED 阵列（模块）、LED 驱动器、标准灯头以及其他光度、热学、机械和电气元件的整体组合。
该装置打算通过标准化的灯座直接与分支电路连接。
如图4 所示。
（9）LED 光引擎（LED light Engine）：包含LED 封装（元件）或LED 阵列（模块）、LED 驱动器、以及其他光度、热学、机械和电气元件的整体组合。
LED灯具的种类
LED灯具的种类LED灯具是一种使用LED作为光源的照明产品，具有节能、环保、长寿命等优点，因此在现代照明领域得到广泛应用。
LED灯具的种类繁多，不仅可以根据用途进行分类，也可以根据灯具形状、功率、尺寸等因素来进行划分。
一、按用途分类：1.家居照明灯具：如LED吸顶灯、LED吊灯、LED台灯、LED壁灯、LED射灯等，适用于家居环境，具有美观、实用的特点。
家居照明灯具多为白光或暖光，能够营造舒适的居家氛围。
2.商业照明灯具：如LED筒灯、LED射灯、LED投光灯、LED落地灯等，适用于商业场所如商场、餐厅、办公室等，具有高亮度、色彩丰富的特点。
商业照明灯具能够有效提升商业环境的品质和形象。
3.街道照明灯具：如LED路灯、LED景观灯、LED太阳能灯等，适用于道路、广场、公园等户外场所，具有高亮度、防水防尘等特点。
街道照明灯具能够提升城市的整体亮化效果，并提高行人和车辆的安全性。
4.工矿照明灯具：如LED防爆灯、LED高/低频灯、LED车间灯等，适用于工厂、矿山等工业场所，具有耐高温、防爆防尘等特点。
工矿照明灯具能够保障工作场所的照明需求，提高工作效率和安全性。
5.智能照明灯具：如LED智能灯泡、LED智能灯管、LED智能灯带等，适用于智能家居环境，具有远程控制、语音控制、情景模式等特点。
智能照明灯具可以根据用户需求进行智能化操作，提升生活品质。
二、按灯具形状分类：1.球泡灯：球形LED灯泡，适用于各种照明场所，具有灯光均匀、散热性好的特点。
2.管灯：长条形LED灯管，适用于办公室、商场等场所，具有均匀的光线和节能的特点。
3.车灯：为汽车或机动车配备的LED头灯、尾灯等，具有亮度高、安全性好的特点。
4.泛光灯：用于建筑外墙、广场等场所的大功率LED灯具，具有远射距、高亮度的特点。
5.点光源：小型LED点灯或装饰灯，适用于室内装饰、景观照明等场所，具有色彩丰富、造型多样的特点。
6.轨道灯：LED轨道灯具，适用于商业场所的展示柜、展厅等，具有方便安装、方向可调的特点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED照明光源分类
为什么常说的照明光源可能被人理解为一到二种类别的光源，其实照明光源的分类却有很多种，以下例出光源的类别以及主要分类：
1．照明光源照明光源是以照明为目的，辐射出可见光谱（波长380--780nm）的电光源，其规格品种繁多，功率为O.lW ~20kW，占电光源的95%以上。
照明光源品种很多，按发光形式分为热辐射光源、气体放电光源和电致发光光源3类。
(1)热辐射光源。
电流流经导电物体，使之在高温下辐射光能的光源，包括白炽灯和卤钨灯两种。
(2)气体放电光源。
电流流经气体或金属蒸气，使之产生气体放电而发光的光源。
气体放电有弧光放电和辉光放电两种，放电电压有低气压、高气压和超高气压三种。
弧光放电光源包括荧光灯、低压钠灯等低气压气体放电灯，高压汞灯、高压钠灯、金属卤化物灯等高强度气体放电灯，超高压汞灯等超高压气体放电灯，以及碳弧灯、氙灯、某些光谱光源等放电气压跨度较大的气体放电灯。
辉光放电光源包括利用负辉区辉光放电的辉光指示光源和利用正辉区辉光放电的霓虹灯，，二者均为低气压放电灯；此外还包括某些光谱光源。
(3)电致发光光源。
在电场作用下，使固体物质发光的光源称为电致发光光源。
它将电能直接转变为光能，包括场致发光光源和LED两种。
2．辐射光源辐射光源是不以照明为目的，能辐射大量紫外光谱（380nm）和红外光谱(780mn)的电光源。
它包括紫外光源、红外光源和非照明用的可见光源。
以上两大类光源均为非相干光源。
此外还有一类相干光源，它通过激发态粒子在受激辐射作用下发光，输出光波波长从短波紫外直到远红外，称为激光光源。
3．主要光源介绍实质上，使用效率最高的光源是低压钠灯，由于它发射单色的黄色光，因此几乎没有显色性能。
与之相应，白炽灯及卤钨灯有极好的显色性能，但是其发光效率很低。
(1)白炽灯。
有较宽的工作电压范围，价格低廉，不需要附加电路。
其主要应用是家庭照明及需要密集的低工作电压灯的地方，如手电筒、控制台照明等。
白炽灯仅有10%的输入能量转化为可见光能，寿命从几十小时到几千小时不等。
白炽灯使用通电的方式加热玻璃泡壳内的灯丝，导致灯丝产生热辐射而发光，
灯头是白炽灯电连接和机械连接部分，按形式和用途主要分为螺口式灯头、聚焦灯
头及特种灯头。
在普通白炽灯中，最常用的螺口式灯头为E14、E27；最常用的
插口灯头为B 15、B220白炽灯常用于住宅基本照明及装饰照明，具有安装容易、
立即启动、成本低廉等优点。
白炽灯的主要部件包括灯丝、支架、泡壳、填充气体、灯架。
(2)卤钨灯。
与额定功率相同的无卤素白炽灯相比，卤钨灯的体积要小得多，
并允许充入高气压的较重气体（较昂贵），可延长寿命或提高光效。
同样，卤钨灯
也可直接接电源工作而无需控制电路。
卤钨灯广泛用于机动车照明、投射系统、特
种聚光灯、低价泛光照明、舞台及演播室照明及其他需要在紧凑、方便、性能上超
过非卤素白炽灯的场合。
(3)荧光灯。
荧光灯主要用于商业和工业照明。
通过设计的革新、荧光粉的发展及电子控制线路
的应用，荧光灯的性能不断提高。
带一体化电路
的紧凑型荧光灯的引入拓宽了荧光灯的应用，包
括家居的应用，将节能75%，寿命提高8-10倍。
一般情况下，所有气体放电灯都需要某种形式的
控制．电路才能工作。
荧光灯的性能主要取决于灯管的几何尺寸
（即长度和直径）、填充气体的种类和镇流器、
涂敷的荧光灯粉及制造工艺。
现在常用的荧光灯
主要分为以下三类。
①直管灯：一般使用的有T5.T8、T12，常用于办公室、商场、住宅等一般公用建筑，具有可选光色多、可达到高照度兼顾经济性等优点。
②高流明单端荧光灯。
高流明单端荧光灯是为高级商业照明中代替直管荧光灯而设计的。
其灯管与直管灯的灯管相比，结构紧凑，流明维护系数高，而且其单端设计使得灯具中的布线简单得多。
③紧凑型荧光灯( CFLS)o紧凑型荧光灯又称节能灯，使用直径9～16mm细管弯曲或拼接而成（U形、H形、螺旋形等），缩短了放电的线型长度。
其光效为白炽灯的五倍，寿命约8000 -10000h，常用于局部照明和紧急照明。
紧凑型荧光灯一般分为两类。
带镇流器一体化紧凑型荧光灯。
自带镇流器、启辉器等全套控制电路；装有爱迪生螺旋灯头或插式灯头；可用于使用普通白炽灯泡的场所，具有体积小、寿命长、效率高、省电节能等优点，可
取代白炽灯。
配有与灯具中电路分离的灯管(PLC)酌紧凑型荧光灯。
用于专门设计的灯具中，
借助与灯具结合成一体的控制电路工作，灯头有两针和四针两种，两针灯头中含有
启辉器和射频干扰（RFI）抑制电容，四针中无任何电气组件。
一般四针PLC光源
使用于高频的电子镇流器中。
该灯常用于局部照明和紧急照明。
荧光灯控制电路（镇流器）可分为电感式和电子式。
电感式镇流器的特点是功
率因数低，有频闪效应，自身质量大，但寿命长，坚固耐用，成本低；电子式镇流
器的特点是功率因数高，无频闪，质量轻。
随着技术的发展进步，低成本、长寿命
的电子式镇流器将逐步取代传统的电感式镇流器。
(4)低压钠灯。
低压钠灯的光效最高，但仅辐
射单色黄光，照明情况下不能分辨各种颜色，主
要用于道路照明、安全照明及类似场合下的室外
照明。
其光效是荧光灯的2倍、卤钨灯的1 0倍。
与荧光灯相比，低压钠灯放电管是长管形的，通
常弯成“U"形，把放电管放在抽成真空的夹层外玻
璃壳内，其夹层外玻璃壳上涂有红外反射层以达
到节能和提高最大光效的目的。
(5)高强度气体放电灯( HID)o高强度气体
放电灯的特点是都有短的高亮度的弧形放电管，
通常放电管外面有某种形状的玻璃或石英外壳，
外壳是透明或磨砂的，或涂一层荧光粉以增加红
色辐射。
高强度气体放
电灯分为以下几种。
①高压汞灯
( HPMV)：最简单的高
强度气体放电灯，放电
发生在石英管内的汞
蒸气中，放电管通常安装在涂有荧光粉的玻璃壳内。
高
压汞灯仅有中等的光效及显色性，因此主要应用于室外照明及某些工矿企业的室内照明。
②高压钠灯(HPS)：需要使用陶瓷弧光管，使它能承受超过1 000℃的有腐蚀性的钠蒸气的侵蚀。
陶瓷弧光管安装在玻璃或石英泡内，使它与空气隔离。
在所有高强度气体放电灯中，高压钠灯的光效最高，并且有很长的寿命(24 000h)，因此它是市中心、停车场、工厂厂房照明的理想光源。
在这些场合，中等的显色性就能满足需要。
也可用显色性增强型及白光型高压钠灯，但是光效较低。
③金属卤化物灯( M-H)：高强度气体放电灯中最复杂的，其光辐射是通过激发金属原子产生的，通常包括几种金属元素。
金属元素是以金属卤化物的形式引入的，能发出具有很好显色性的白光。
放电管由石英或陶瓷制成，与高压钠灯相似，放电管装在玻璃沲壳或长管．形石英外壳内。
该灯广泛应用在需要高发光效率、高品质白光的所有场合。
其典型应用包括上射照明、下射照明、泛光照明和聚光照明。
紧凑型金属卤化物灯尤其适宜于需要精确控光的场合。
(d)感应灯。
感应灯是新型的无极气体放电灯。
所需要的能量是通过高频场耦合到放电中的，变压器的次级线圈能产生有效的放电。
从形式来看，感应灯是紧凑型荧光灯的另一种形式，但高压部分也许不同。
感应灯不局限于
长管形（如荧光灯管），同时还能瞬时发光，工作频率在几兆赫之内，并且需要特殊的驱动和控制灯燃点的电子线路装置。
(7)场致发光照明。
场致发光照明包括多种类型的发光面板和发光二极管，主要应用于标志牌及指示器，高亮度发光二极管可用于汽车尾灯及自行车闪烁尾灯，具有低电流消耗的优点。
照明光源的分类主要是以上几种类型的光型的光源了，其中又以LED的照明灯源的发光效率最好也最省电，相对于来说是最环保的，我们也期待LED照明光源能带给更多的用户新的体验，也更期待更节能灯、更环保的照明产品。
