12KV出线柜断路器手车进出柜操作规程

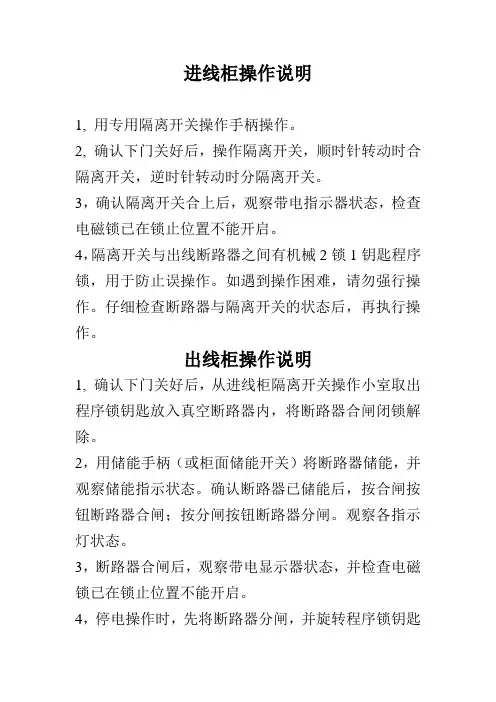

进线隔离、出线断路器操作说明
进线柜操作说明
1, 用专用隔离开关操作手柄操作。
2, 确认下门关好后，操作隔离开关，顺时针转动时合隔离开关，逆时针转动时分隔离开关。
3，确认隔离开关合上后，观察带电指示器状态，检查电磁锁已在锁止位置不能开启。
4，隔离开关与出线断路器之间有机械2锁1钥匙程序锁，用于防止误操作。
如遇到操作困难，请勿强行操作。
仔细检查断路器与隔离开关的状态后，再执行操作。
出线柜操作说明
1, 确认下门关好后，从进线柜隔离开关操作小室取出程序锁钥匙放入真空断路器内，将断路器合闸闭锁解除。
2，用储能手柄（或柜面储能开关）将断路器储能，并观察储能指示状态。
确认断路器已储能后，按合闸按钮断路器合闸；按分闸按钮断路器分闸。
观察各指示灯状态。
3，断路器合闸后，观察带电显示器状态，并检查电磁锁已在锁止位置不能开启。
4，停电操作时，先将断路器分闸，并旋转程序锁钥匙
将断路器合闸闭锁，取出钥匙放至进线柜隔离开关操作小室内，将隔离开关操作闭锁解除。
此时可以对隔离开关进行分断操作。
其它操作程序及注意事项按送电时的顺序反向操作。
进线柜操作说明
1, 确认下门关好后，
2，用储能手柄（或柜面储能开关）将断路器储能，并观察储能指示状态。
确认断路器已储能后，按合闸按钮断路器合闸；按分闸按钮断路器分闸。
观察各指示灯状态。
3，断路器合闸后，观察带电显示器状态，并检查电磁锁已在锁止位置不能开启。
4，停电操作时，先将断路器分闸，观察带电显示器状态，确认进线电缆断电后方可开启下门进行检修。
其它操作程序及注意事项按送电时的顺序反向操作。
高压柜操作规程
高压柜操作规程
1、设备性能参数表：
2、操作流程：
3、维护保养：
①、定期清扫柜内外设备的灰尘、污物，检查各接触部位螺栓紧固情
况，有无过热、放电痕迹；
②、定期检查主回路、二次回路测量仪表的完好情况；检查防误连锁装置的性能和动作情况；
③、定期检查接地及绝缘情况，柜内元件的耐压情况；
4、注意事项：
①、每操作一步后应观察指示灯是否正确，确认操作到位。
②、无法合闸时应检查是否储能，“远程/就地”开关位置是否正确；
③、接地开关接地后才能打开后门，需要开门检修时，一定要确认停电且已可靠接地。
④、只有当接地开关分闸后，手车才能被插入到工作位置；
⑤、只有当手车在试验或工作位置时，断路器才能被操作；
⑥、只有当断路器分闸后，手车才能移动；手车在工作位置时，二次插件被锁定不能拔除；。

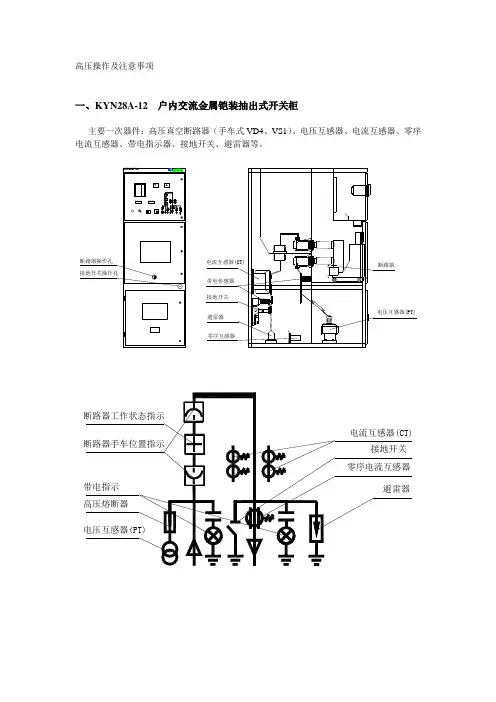

高压操作及注意事项
高压操作及注意事项一、KYN28A-12 户内交流金属铠装抽出式开关柜主要一次器件：高压真空断路器（手车式VD4、VS1）、电压互感器、电流互感器、零序电流互感器、带电指示器、接地开关、避雷器等。
电流互感器(CT)接地开关避雷器断路器电压互感器(PT)零序互感器带电传感器操作程序说明送电操作（关柜门→分接地开关→断路器至工作位置→合断路器）1．将断路器手车从转运车上移至柜内，即处于实验断开位置；2．将二次插头插好，此时可对断路器进行操作试验；3．将所有柜门关闭，确认断路器处于分闸状态；4．插入接地开关操作手柄逆时针旋转，分断接地开关；5．抽出接地开关操作手柄，操作口封片弹起封闭接地开关操作孔；6．插入断路器手车摇把，顺时针旋转摇把直至到位，此时主回路接通，断路器手车处于工作位置；7．操作面板上“分合闸控制”开关进行合闸操作。
（若未储能则将储能开关旋“自动”位置，先储能后合闸操作；合闸操作后自动储能）断电、检修操作（分断路器→断路器至实验位置→合接地开关→开柜门）1．操作面板上“分合闸控制”开关，使断路器分闸；2．插入断路器手车摇把，逆时针旋转摇把使断路器手车退至试验位置，此时主回路断开，活门关闭；3．压下接地开关操作口封片，插入接地开关操作手柄顺时针旋转，使接地开关合闸；4．检修时，拨出二次插头并将其扣锁在手车上，将断路器手车移至转运车并锁定。
警告：进出线端任何一端带电，严禁开下柜门及检修孔进入隔室。
二、XGN□-12 箱型固定式金属封闭开关柜主要一次器件：高压真空断路器（固定式VD4、VS1）、电压互感器、电流互感器、零序电流互感器、带电指示器、接地开关、避雷器等。
操作程序：送电操作：关后门→关前门→手柄旋至“分断闭锁”位置→分下接地→合上隔离→手柄旋至“工作”位置→断路器合闸停电操作：断路器分闸→手柄旋至“分断闭锁”位置→分上隔离→分下接地→手柄旋至“检修”位置→开前门→开后门警告：在未确定上级已停电的情况下，禁止开后上柜门进入母线室检修。
KYN28A-12高压开关柜使用说明书-图文
KYN28A-12高压开关柜使用说明书-图文KYN28A-12型户内铠装式交流金属封闭开关柜使用说明书一、概述KYN28中置高压开关柜是用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，电压等级在12kV的电器产品，主要包括高压断路器、接地开关、互感器等。
KYN28柜体由柜架和可抽出式手车二部分组成，各种手车均采用蜗杆摇动推进和退出，其操作轻便、灵活。
整个手车体积小，检查和维修方便。
手车在柜体内试验位置和工作位置都有到位装置，以保证机械联锁可靠。
根据手车的用途不同，可分为：转运车、PT车、熔断器车、计量车、隔离车、下置PT车、下置避雷器车和接地车等。
二、产品特点1．产品的外壳完全是由覆铝锌钢板经机床加工多重折弯成形后用螺栓组装而成，具有很高的机械强度，有效地保证了产品的整齐和美观，柜门采用喷塑涂覆，具有较强的抗冲击和耐腐蚀能力。
产品外壳具有IP4X级的防护等级。
2.本产品的主开关可配置ABB公司生产的VD4型真空断路器，C3系列固定式负荷开关，同时也可配置多种国产系列真空断路器(如VS1,VH1,VK,ZN28)，以取代国外同类产品。
3.无论是选用何种断路器，其裸导体空气绝缘距离均能保证大于125mm，复合绝缘大于60mm。
其断路器均具有长寿命，高参数，少维护，体积小的独特优点。
三、符合标准GB3906-91《3-35KV交流金属封闭开关设备》 GB11022-99《高压开关设备通用技术条件》IEC298（1990）《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》DL404-91《户内交流高压开关柜订货技术条件》四、使用环境条件环境温度：最高温度：+40℃，最低温度：-10℃ 环境湿度：日平均相对湿度：≤95% 月平均相对湿度：≤90%海拔高度：2000m以下抗地震度：地震烈度不超过8度周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染无经常性的剧烈震动场所在超过GB3906规定的正常环境条件下使用时，由用户和我公司协商五、结构特点开关柜按 GB 3906 中的铠装移开式户内交流金属封闭开关设备设计，由柜体和中置式可抽出部件（即手车）两大部分组成。
高压开关柜送电、停电（检修）操作规程
高压开关柜送电、停电（检修）操作规程高压开关柜送电、停电（检修）操作规程KYN28A-12高压开关柜“五防”联锁操作要求;1.防止误分合断路器—断路器手车必须处于工作位置或试验位置时，断路器才能进行合、分闸操作。
2.防止带负荷移动断路器手车—断路器手车只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。
3.防止带电合接地刀—断路器手车必须处于试验位置时，接地刀才能进行合闸操作。
4.防止带接地刀送电—接地刀必须处于分闸位置时，断路器手车才能推入工作位置进行合闸操作。
5.防止误入带电间隔—断路器手车必须处于试验位置，接地刀处于合闸状态时，才能打开后门；没有接地刀的开关柜必须在高压停电后（打开后门电磁锁），才能打开后门。
注：KYN28A-12高压开关柜在正常运行时，应闭门操作。
一、送电操作程序：1.通过转运车将断路器手车（或PT手车）推到柜前，把转运车升到合适位置，将转运车前部定位锁孔板插入柜体中隔板插口并将转运车与柜体锁定；手车进柜时将手车的左右把手同时向内拉至把手Ⅱ位置并将手车平稳推入开关柜的试验位置，然后将手车的左右把手同时向外推至把手Ⅰ位置，使手车推进机构与开关柜可靠锁定。
当确认已将手车与柜体锁定好之后，解除转运车与柜体的锁定，将转运车推开。
2.将手车的二次插头插入开关柜的二次插座内，并用扣件锁定；3.关闭开关柜后门（电缆室门）和前门（断路器室门）；打开接地刀操作活门，用接地刀操作手柄（逆时针转90°）打开接地刀，抽出接地刀操作手柄关闭接地刀操作活门，并确认接地刀处于分闸状态。
4.检查仪表室内的控制、合闸、信号、交流及母线电压等电源开关（或二次熔断器）处于合闸状态，并观察电源电压属于正常范围后，关闭仪表室门。
5.用就地或远方操作方式控制操作（处在开关柜试验位置的）断路器合、分各一次，确认断路器控制回路接线及信号回路显示正确。
6.将手车推进摇把插入手车中面板上操作孔内，顺时针转动将手车推入开关柜工作位置（手车到达工作位置时会发出“卡嗒”的扣锁响声），取出手车推进摇把。
开关柜操作规程
开关柜操作规程1、断路器手车操作明确断路器位置，可通过观看仪表门板的模拟线插头位置指示灯（红色表示工作位置，绿色表示试验位置，也可通过断路器门观察窗查看）1．小车从试验位置摇进工作位置?小车摇进时，必须先分断路器（合闸时不能将小车摇入），断路器当前分合闸状态可通过断路器门观察窗查看（在断路器面板上，ON表示合闸状态，OFF表示分闸状态），也可通过仪表门板模拟线分合指示灯查看，红色表示合闸，绿色表示分闸。
?必须确认接地刀处于分闸位置，且接地刀操作机构塑料手柄必须拧至水平（O）位置。
接地刀分合闸状态可通过下门观察窗直接查看，也可通过仪表门板模拟线接地刀分合指示灯查看，红色表示合闸，绿色表示分闸?确认接地刀操作机构禁止手车摇入不锈钢手柄处于解锁状态[压入状态]（状态可观察机构图示，压入（上方图示表示手车可摇入），拉出（下方图示表示禁止手车摇入）?顺时针摇入手车。
说明：摇进过程中，仪表门板手车位置指示灯灭，当手车摇至工作位置时，指示灯亮(红色)。
2．手车从工作位置摇出至试验位置。
?分断断路器（必须分闸后才能摇出手车。
?逆时针摇出手车说明：摇出过程中，仪表门板手车位置指示灯灭，当手车摇至试验位置时，指示灯亮(绿色)。
接地刀的操作注意：断路器手车必须在试验位置时，才能操作接地刀。
接地刀分闸操作?向柜前方向拉出接地刀操作机构的塑料手柄，从垂直（I）位置逆时针拧至Ω位置，打开接地刀操作孔。
?将接地刀摇把插入接地刀机构操作孔，顺时针摇动摇把，接地刀分闸。
?拔出摇把，将塑料手柄拧至水平（O）位置，关闭操作孔。
接地刀合闸操作?向柜前方向拉出接地刀操作机构的塑料手柄，从水平（O）位置顺时针拧至Ω位置，打开接地刀操作孔。
?将接地刀摇把插入接地刀机构操作孔，逆时针摇动摇把，接地刀合闸。
?拔出摇把，将塑料手柄拧至垂直（I）位置，关闭操作孔。
说明：必须接地刀合闸才能打开后门。
进线柜（无接地刀操作盒的操作,主要与后门联锁）1．解锁打开后门。
高压开关柜指引
1． 每一次将断路器从开关柜外推入到柜内时，必须作如下检查
>检查断路器手车是否推到位，即横梁两侧的舌片是否进入开关柜两侧的卡槽内。
>方法：两侧的手柄是否可以由下图示“1”位置，灵活地复位到“2”的位置
>通电操作前检查手车摇进摇出时是否有卡滞；手车本身、手车与开关柜地刀等机械联锁
>手车电动操作时，断路器手车在试验及工作位置，是靠蜗轮、蜗杆啮合时自锁来限位的。
因此只有将丝杆摇到极限位置，才能保证操作的可靠性。
> 断路器在推入或摇到试验位置时，必须保证将丝杆头摇到下图所示极限位置，才可进行
操作或检测。
>断路器从试验位置摇到工作位置时，
必须保证丝杆摇不动(完全到位大概20圈)为止。
是否复位。
>方法：用手车摇柄将断路器摇进摇出一圈，确认一切正常时再进行通电操作。
2．手车由试验位置拉出开关柜时操作方法
>当需要将手车从试验位置拉出开关柜时，必须保证丝杆头处于下面图示位置(手车横梁
上有贴可通过手车摇柄手
动调整到位)。
3．断路器小车，应注意以下问题：
12KV环网柜使用说明书
产品介绍环网柜是俗称，一般指用于环网线路中或终端的SF6负荷开关及SF6负荷开关+熔断器组合电器。
SF6负荷开关是近年来不少用户体会到的一种优良负荷开关，除电寿命长，开断力强等与真空负荷开关有共同的优点外，其突出优点是容易实现三工作位(接通、断开和接地)，小电流(电感、电容)开断，抗严酷环境条件能力强。
适宜在城乡中压配电网推广应用。
负荷开关是带有简单灭弧装置的一种开关电器，使用SF6气体作为绝缘和灭弧介质的负荷开关称为SF6负荷开关，它可以作为关合和开断负荷电流及过载电流用，亦可以作为关合和开断空载线路、空载变压器及电容器组等，凡具有接通、断开和接地功能的三工作位负荷开关，都有结构简单、价格便宜的特点。
只是负荷开关不能断开短路电流。
SF6负荷开关+熔断器组合电器是由SF6负荷开关来承担过载电流(此过载电流对SF6负荷开关来说仍在负荷开关额定开断电流的范围以内)和正常工作电流的关合和开断，并且还要求承担"转移电流"的开断。
而变压器高压侧的短路保护和过载保护由高压限流熔断器来承担。
这时一组SF6负荷开关及三个带触发器的熔断器，只要任何一个触发器动作，其联动机构会使负荷开关三相同时自动分闸。
两者有机的结合起来，就可满足配电系统各种正常和故障下运行操作保护的要求。
中置柜指的手车柜，如KYN18，KYN28（GZS1），目前主要指KYN28（GZS1），可靠墙安装，现已系列化，国内生产厂家多，五防齐全，可配VS1，VD4，ZN63等进口或国产断路器。
首先要看你这个水处理项目是不是很重要，按照常规来讲，水处理设备不属于Ⅰ类负荷，而且变压器才500KVA，从变压器的容量可以看出，你这个水处理应该是个比较小的污水处理站（可能是某个厂矿在环保的压力下新建的用来处理污水用的），所以用环网柜足够了，2台环网柜的投资远远小于你用2台中置柜的，业主（甲方对你给他省钱他应该很高兴），而且从实际来讲，安装环网柜一般都是因为一个原因：负荷侧（因为污水处理一般都建在市区的边上或工厂的边上）距离高低压配电室比较远，所以变压器的进线前要有刀闸和断路器，以便将高压配电室到变压器之间的这段长电缆用环网柜做个隔离，万一电缆发生事故使其不致于直接波及变压器，另外，当变压器临时检修时好做就近断开电源用，环网柜之上还有高压柜（本身有综合保护），环网柜之下的低压进线还有断路器（建议你选用施耐德的MT断路器，各种保护比较全），所以保护的重任几乎就不大用环网柜来承担（好的环网柜的保护能力还是很强的），所以用环网柜是完全可以的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
12KV出线柜断路器手车进出柜
操作规程
进柜前的准备
1、检查开关手车和开关柜各元件，确认完好无损，开关和手车室
无异物，并清除绝缘件表面积尘。
2、在手车和开关柜的触头部位涂上工业凡士林，手车进柜导轨部
位涂凡士林润滑。
手车由柜外进入柜内
1、手车随转运车移至柜前方、调整引轨高度使两定位轴插入轨内、
并用锁定杆与柜锁定；
2、双手同时向内侧拉动把手，使其与转运车两侧限位脱离；
3、匀速将手车推入柜内，手车底盘与柜前沿平齐时，松开两侧把
手使手车与柜体可靠锁定；
4、插上二次插头，此时手车处于试验位置，一次回路断开，二次
回路接通；
5、关上手车室门并锁紧。
手车在试验位置
1、打开接地刀电磁锁，接地开关可以进行分合操作；
2、转换开关KK开关可以实现电动合、分闸。
3、接地开关合闸时，断路器手车机械闭锁自动锁定，手车不能向
工作位置移动；
4、接地开关合闸时，电缆室门联锁解除方可打开。
手车从试验位置到工作位置
1、关上电缆室门并锁紧，把接地刀分闸后同时把接地电锁磁锁上；
2、确认断路器和接地开关处于分闸状态，手车方可向工作位置移
动；
3、在行进过程中，开关机械闭锁自动锁定，不能合闸；与此同时，
开关柜的活门自动打开；接地开关操作孔被锁定，不能操作接
地刀。
4、匀速前进到达工作位置，可以听到行程开关切换时发出“嗒”
的声音；同时二次插头被锁定不能拔出，手车自动锁定在工作
位置，确保隔离触头的啮合深度。
手车在工作位置
1、一二次回路均接通；
2、控制开关KK实现电动合、分闸操作；
3、接地开关操作孔被开关手车机械闭锁，不能操作；
4、开关合闸后，手车锁定，不能移动手车。
手车从工作位置到试验位置
1、在确认断路器分闸后，将进出柜摇柄插入手车操作口，逆时针
转动，手车可以匀速退出,开关柜的活门自动关闭；
2、手车在移动过程中自动锁定，不能进行分合闸操作，接地开关
不能操作；
3、手车退至试验位置时，一次回路断开，二次控制回路接通，可
以进行试验合、分操作。
需停电检修时
1、取下二次插头,开关手车用转运车移出柜外,手车在移动的过程
中,应确认断路器手车锁定可靠,移动时要小心,防止出现跌落
事故;
2、开关柜的活门在手车退到柜外位置时自动关闭，带电的高压侧
被隔离,电源侧活门加挂锁予以锁定,确保操作者的安全；
3、合上接地开关电缆室门可以打开进入,此时, 开关柜的手车室
和电缆室可以进入进行检修工作；
4、检修完毕，关闭电缆室门,去除手车室的活门挂锁；
5、主母线室检修时，需确认进线开关分闸（带电显示器灭），再
验电挂接地线，打开柜后封板或柜顶盖板，方可进入工作，
检修完毕，拆除接地线，关闭盖板、封板。
12KV进线断路器手车进出柜
操作规程
本规程与出线断路器手车操作规程基本相同，不同之处如下：
1、断路器手车操作时，与接地开关之间无连锁；
2、电缆室门打开时，必须有控制电源，且电缆室进线侧无电，带
电显示灯灭，闭锁灯亮，电磁锁方可打开；
3、先验完电后挂接地线，方可进行工作；
4、工作完毕后，拆去地线，关闭电缆室门，锁好电磁锁。
12KV PT(计量) 柜手车进出柜
操作规程
本规程与进线断路器操作规程基本相同，不同之处如下：
1、PT手车可以直接推进或退出，无接地开关连锁；
2、手车退出后，活门自动关闭，并且可以在电源侧加锁；
3、主母线无电时（计量柜），带电显示器灯灭，闭锁灯亮，电缆室
门的电磁锁方可解锁，验电挂地接线，可以进入电缆室进行维修；
4、工作完毕，拆除地线，关闭电缆室门。
12KV 隔离手车进出柜
操作规程
本规程与进线断路器操作规程基本相同，不同之处如下：
1、隔离手车移动需母联开关分闸，隔离手车内闭锁电磁铁吸合，手车才能从工作位置移至试验位置，或从试验位置移至工作位置，严禁带负荷移动隔离手车。
