周界防盗报警系统方案设计方案二零一五年十月工程概述1.1. 系统概述周界报警系统是目前园区安全防范系统的一个重要组成部分，是实现整个建筑群现代化的安全技术防范与科学管理的一项重要措施和必要手段。
它利用现代电子技术设备，通过使用先进的技术，为园区营造一个安全、良好、有序的工作环境。
该周界报警系统应该是对园区内建筑物的四个基本要素，即结构、系统、服务、管理及其相互联系给予最优化考虑和综合，以达到最佳组合，从而获得投资合理、高效率的、高度安全、优雅舒适、便利快捷的环境空间。
要利用现代多媒体及数字化监测技术，形成一套先进的数字化、网络化的安全防范系统。
我公司本着竭诚为用户服务的宗旨，结合我们多年来在安防系统专业工程中丰富的设计、施工经验，依照“系统先进，功能齐全，投资经济，使用方便”的原则，在深入了解投资者的具体需求后，我们为本工程做出最佳、最合理的方案。
1.2. 系统设计原则周界报警系统是园区安防系统中一个重要而且必要的部分，承担着安全技术防范和现代化管理的重要作用。
系统通过红外对射实时、直观地监测园区周界安全情况。
不论对于安全防范还是运行管理，都是一种切实有效的手段。
因此在设计上应遵循以下原则：1.2.1. 先进性采用国内外通用的最新先进技术和优质品牌产品，并充分考虑信息技术的发展趋势，适度超前。
1.2.2. 成熟性采用经过工程运行验证的成熟的先进技术和产品，性能稳定、可靠。
1.2.3. 开放性采用开放的技术标准和规范，整个系统具有互联性和互操作性。
1.2.4. 标准化采用标准化的设计和标准化的产品。
1.2.5. 可扩展性系统设计应考虑到未来发展，留有必要的冗余，便于系统升级、扩展。
1.2.6. 安全性、可靠性采用安全设计技术，确保楼宇内的人员、设备、重要文件资料、信息等的安全，严防非授权用户的侵入和机密信息的泄露；应采取必要的冗余技术保证系统及其运行的可靠性、稳定性。
1.2.7. 实用性应符合作用要求，最大限度满足实际需要，面向应用、注重实效。
周界防范报警系统解决方案
周界防范报警系统解决方案引言概述：周界防范报警系统是一种重要的安全设备，可以有效保护围栏周围的区域免受入侵者的侵害。
本文将介绍周界防范报警系统的解决方案，包括其原理、应用场景、优势、技术特点和未来发展方向。
一、原理1.1 电子围栏：周界防范报警系统通过电子围栏技术来监测围栏周围的活动。
当有人或物体接触围栏时，系统会发出警报。
1.2 红外感应：系统还可以通过红外感应器来检测围栏周围的活动。
当有人或物体进入感应范围时，系统会触发报警。
1.3 视频监控：一些周界防范报警系统还配备了视频监控功能，可以实时监测围栏周围的情况，并录制视频作为证据。
二、应用场景2.1 工业园区：周界防范报警系统广泛应用于工业园区，可以保护园区内的设备和物资免受盗窃和破坏。
2.2 学校和医院：学校和医院也是周界防范报警系统的重要应用场景，可以保护师生和病人的安全。
2.3 住宅小区：在住宅小区中安装周界防范报警系统可以有效防止入室盗窃和其他犯罪行为。
三、优势3.1 实时响应：周界防范报警系统可以实时监测围栏周围的情况，并在发现异常时立即触发报警，提高了安全性。
3.2 防范性强：系统可以预防入侵者的侵害，有效减少了盗窃和破坏事件的发生。
3.3 数据记录：一些系统还可以记录报警事件的时间和视频，为后续的调查和处理提供重要的证据。
四、技术特点4.1 无线通信：周界防范报警系统采用无线通信技术，可以实现设备之间的互联互通，方便安装和维护。
4.2 多种传感器：系统集成了多种传感器，包括红外传感器、声波传感器等，可以实现多角度、多方向的监测。
4.3 智能分析：一些系统还具备智能分析功能，可以通过机器学习算法对监测数据进行分析，提高报警的准确性和及时性。
五、未来发展方向5.1 人工智能：未来周界防范报警系统将更加智能化，引入人工智能技术，实现更精准的监测和报警。
5.2 云端存储：系统数据将会存储在云端，实现数据的远程访问和管理，提高系统的便捷性和灵活性。
最完整最详细的小区周界防盗报警系统设计方案
材料费用
根据实际使用材料数量计算，每米材料费用在1元；
辅料费用
根据实际使用辅料数量计算，每米辅料费用在0.5元；
工期费用
根据工程规模和难度估算，每个工程工期费用在5000元 。
THANKS
谢谢您的观看
围墙下方
在围墙下方安装震动传感器或电子围栏，能够检测到翻越行为并触发报警。
小区出入口
在小区出入口设置门禁系统，能够控制人员和车辆的进出，并实现监控和记录。
安装步骤及注意事项
确定安装位置
根据设计方案，确定安装位置并做好标记 。
调试系统
完成安装后，对系统进行调试，检查探测 器是否能够正常工作，报警主机是否能够 准确接收到信号并触发报警。
培训与操作
对相关人员进行报警系统的培训，使他们了解报 警系统的原理、操作和维护方法。同时，需要制 定应急预案，以便在报警系统出现故障时及时处 理。
实施效果预测
01
02
03
提高周界安全水平
通过安装周界防盗报警系 统，可以大大提高小区周 界的安全水平，减少入侵 和盗窃事件的发生。
提升物业管理水平
周界防盗报警系统的应用 可以使物业管理人员更快 速、准确地掌握周界情况 ，提高物业管理水平。
数据线
用于连接探测器、控制器等设备，传输信号稳定可靠，适用于各种环境。需要注 意防破损、防鼠咬等问题。
03
系统设计与实现方法
系统总体架构设计
架构选择
采用分布式架构，将系统分为 感知层、传输层、控制层和交 互层，各层之间相互独立且协
同工作。
设备选型
选用高性能传感器和控制器， 确保系统稳定性和可靠性。
周界报警系统方案
周界报警系统方案
1、系统概述
视频监控外围周界报警系统是一种安全防范系统，它能够检测到外部
环境的异常情况，如果发生危险，能够及时发出警报，保护系统及时采取
措施。
它包括监控主机、摄像头、周界报警传感器、报警主机等组成部分，在系统设计上，根据客户的实际情况采用不同的系统设计方案。
本方案是
提供一种可供参考的完整视频监控外围周界报警系统解决方案，覆盖的领
域包括：系统参数设计、系统结构设计、可靠性指标设定和系统测试报告等。
2、系统参数设计
2.1视频监控主机：
视频监控主机的参数包括：机箱，机箱的尺寸、机箱材质、机箱设计、机箱布线、主机型号、处理器型号、内存容量、硬盘容量、数量等，系统
需满足相应的视频数据采集和处理要求，以及与外围周界报警传感器的连
接要求，保障系统的正常运行。
2.2摄像头：
摄像头的参数包括：摄像头类型、亮度、清晰度、白平衡、快门速度、光圈值、信噪比、动态范围等，需要根据实际需要确定摄像头的参数，以
及摄像头的数量和安装位置，保证系统有效地检测到外部环境的异常情况。
周界报警系统方案书
周界报警系统方案书一、方案背景及目的随着社会的发展和安全意识的提高，对于企事业单位的安全管理日益重视。
公司作为一家大规模企业，需要建立一套完善的周界报警系统，以保障公司的安全和财产。
本方案旨在对该公司的周界报警系统进行规划和设计，确保系统的稳定运行和有效警戒。
二、方案介绍及目标1.方案介绍本方案采用闭路电视监控技术结合地理信息系统技术，实现对公司周界的全面监测和报警处理。
系统通过安装摄像头、红外感应器等设备，实时监测公司周边的异常情况，并通过地理信息系统实时显示系统报警区域的地理位置。
2.系统目标①实现全天候、全天时的周界监测，对潜在威胁进行及时发现；②提高警情反应速度，减少安全事故的发生；③提供地理信息系统，方便监控人员准确定位和处理警情；④提高报警系统的可靠性和稳定性；⑤降低企业财产损失和人员伤亡风险。
三、方案技术架构1.系统硬件设备本方案主要包括监控摄像头、红外感应器、报警器、监控主机、服务器等硬件设备。
摄像头通过对公司周边区域进行全天候监控，红外感应器用于检测人体等异常活动。
报警器负责在检测到异常情况时进行报警，监控主机将收集到的监控视频和报警信息进行处理，服务器负责存储和管理相关数据。
2.系统软件平台本方案使用的软件平台主要包括视频监控软件、地理信息系统软件和报警管理软件。
视频监控软件用于实时监测和录像存储，地理信息系统软件用于展示监控区域的地理位置，报警管理软件用于接收和处理报警信息并进行相关通知。
3.系统网络架构本方案将公司内部网络与周界报警系统结合，实现对系统设备的远程监控和管理。
通过局域网和云平台的组合，实现监控视频的远程查看和管理，同时也提高了系统的可靠性和稳定性。
四、系统实施方案1.现场调研和需求分析在方案实施之前，需进行现场调研和需求分析，了解公司周界情况和安全要求，确定系统具体的安装位置和布局。
2.设备安装和调试根据需求分析结果，对系统硬件设备进行安装和调试，确保设备正常工作。
周界防越报警系统方案

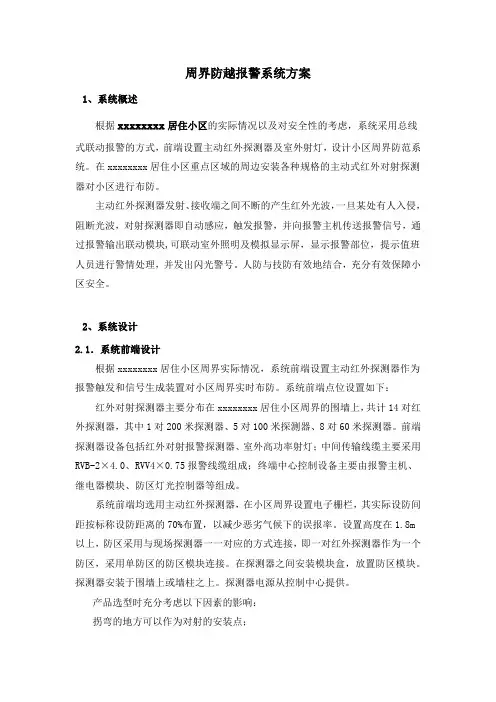

周界防越报警系统方案1、系统概述根据xxxxxxxx居住小区的实际情况以及对安全性的考虑，系统采用总线式联动报警的方式，前端设置主动红外探测器及室外射灯，设计小区周界防范系统。
在xxxxxxxx居住小区重点区域的周边安装各种规格的主动式红外对射探测器对小区进行布防。
主动红外探测器发射、接收端之间不断的产生红外光波，一旦某处有人入侵，阻断光波，对射探测器即自动感应，触发报警，并向报警主机传送报警信号，通过报警输出联动模块,可联动室外照明及模拟显示屏，显示报警部位，提示值班人员进行警情处理，并发出闪光警号。
人防与技防有效地结合，充分有效保障小区安全。
2、系统设计2.1．系统前端设计根据xxxxxxxx居住小区周界实际情况，系统前端设置主动红外探测器作为报警触发和信号生成装置对小区周界实时布防。
系统前端点位设置如下：红外对射探测器主要分布在xxxxxxxx居住小区周界的围墙上，共计14对红外探测器，其中1对200米探测器、5对100米探测器、8对60米探测器。
前端探测器设备包括红外对射报警探测器、室外高功率射灯；中间传输线缆主要采用RVB-2×4.0、RVV4×0.75报警线缆组成；终端中心控制设备主要由报警主机、继电器模块、防区灯光控制器等组成。
系统前端均选用主动红外探测器，在小区周界设置电子栅栏，其实际设防间距按标称设防距离的70%布置，以减少恶劣气候下的误报率。
设置高度在1.8m 以上，防区采用与现场探测器一一对应的方式连接，即一对红外探测器作为一个防区，采用单防区的防区模块连接。
在探测器之间安装模块盒，放置防区模块。
探测器安装于围墙上或墙柱之上。
探测器电源从控制中心提供。
产品选型时充分考虑以下因素的影响：拐弯的地方可以作为对射的安装点；直线铁栅栏是否存在不规则的落差；周围的树木是否对对射效果产生影响。
本系统前端主动红外探测器选用日本艾礼富产品，该产品在设计时就充分考虑了种种艰难环境条件，柔和了多种光、机、电技术，其中最为人称道的是探测器的检知感度的余量，这种检知感度的余量被设置后，在多种环境变化中也可得到稳定的警戒、监视效果，通常在明朗的天气状况下具有100倍以上的检知感度余量，即使在恶劣的天气环境下也具有不发生误报的检知感度余量。
