雷达液位计安装注意事项
超声波雷达液位计的安装要求
超声波雷达液位计的安装要求
超声波雷达液位计的安装要求包括以下几个方面：
1. 安装位置：液位计应安装在流体容器的适当位置，离液体表面应有一定的距离，一般建议与液位计的测量范围大致相当。
也要确保液位仪表的安装位置没有波动、振动或溅射等干扰信号的因素。
2. 安装高度：液位计的安装高度应该便于操作、维护和保养，并考虑到液位计本身的尺寸和重量。
同时，还需要确保被测液体能够充满和脱离液位计的测量路径。
3. 其他设备和管道：液位计的安装位置不应与其他设备和管道产生干扰，以免影响其工作性能。
为了避免信号干扰，液位计应尽可能远离其他电磁辐射源。
4. 适当的防护措施：如果液位计暴露在恶劣环境中，如高温、高压或腐蚀性液体，应采取适当的防护措施，例如选择耐高温、耐腐蚀的材料或加装外壳。
5. 安全保护措施：液位计的安装位置应考虑到安全要求，如防爆等级，以保障现场操作人员和设备的安全。
6. 连接管路：液位计的进出口应连接正确的管路，并确保无漏水现象。
此外，还要注意管路直径配合和流速要求，避免流体在管路中产生过大的压力损失。
以上是一些常见的超声波雷达液位计的安装要求，具体的安装要求还需根据实际应用情况来确定。
安装前最好参考产品说明书或咨询相关专业人员。
雷达液位计安装注意事项
雷达液位计安装注意事项
一、安装注意事项：
1、安装位置应尽量避开结晶器，防止安装地区有放射性物体，以免
影响雷达液位计的性能。
2、安装方式有垂直安装和斜角安装，如果安装地距底部超过3米，
则必须采用斜角安装，以防止液位计的反射板受到污物的影响。
3、安装时要注意液位计的信号发射器和反射片保持垂直，否则会造
成测量精度的降低。
4、安装完毕后，可以使用液位计自身内置的校准功能，进行零点和
满量程的校准调整，以保证测量精度。
5、雷达液位计安装完毕后，应定期检查，对其进行维护和护理，以
确保其性能持续稳定。
6、安装和使用雷达液位计时，应避免和电源、高压等有害物质接触，以免造成损坏。
导波雷达液位计安装注意事项及故障处理及维护和修理保养
导波雷达液位计安装注意事项及故障处理及维护和修理保养导波雷达液位计安装注意事项及故障处理导波雷达液位计在安装的时候很多人都不会进行安装，很多都安装的时候都显现了一些或多或少的错误,这个时候就简单显现测量不准的故障，下面我们工程师就教给大家导波雷达液位计测量液体时的安装引导。
一、安装方法1、安装位置距离罐壁的距离建议为罐直径的1/6－1/4（至少300mm，混凝土罐至少400mm）不要安装在金属罐中心不要装在下料口处选择探头长度时，注意探头底部距罐底约大于30mm注意介质温度2、罐内障碍物安装时注意探头距离障碍至少200mm3、干扰的祛除干扰回波抑制：软件可实现对干扰回波的抑制，从而达到理想测量效果旁通管及导波管（仅适用于液体）对于粘度不打于500cst，可接受旁通管，导波管或管式来避开干扰。
4、液体标准安装对于粘度≤500cst且不易产生粘附的介质，管式探头是很好方案，其特点如下：杰出的牢靠性可用于介电常数大于等于 1.4的任何介质，测量与介质的导电性无关罐内障碍物及短管尺寸不影响测量比杆式探头能承受的横向压力高对于高粘度的介质，建议使用杆式探头二、故障处理1、探头结疤和频繁故障处理方法第一个方法是将探头安装位置提高，但是有时候安装条件限制，不能提高的情况下，就应接受将液位测量值与该槽的泵联锁的方法，解决这一难题：将较高液位设定值减小0.5m左右，当液位达到该较高值时，即可停进或开启出料泵。
2、关于泡沫对测量的影响干泡沫和湿泡沫能将雷达波反射回来，对测量无影响；中性泡沫则会吸取和扩散雷达波，因而严重影响回波的反射甚至没有回波。
当介质表面为稠而厚的泡沫时，测量误差较大或无法测量，在这种工况下，雷达液位计不具有优势，这是其应用的局限性。
3、对于天线结疤的处理介电常数很小的挂料在干燥状态下对测量无影响，而介电常数很高的挂料则对测量有影响。
可用压缩空气吹扫（或清水冲洗），且冷却的压缩空气可降低法兰和电器元件的温度。
雷达液位安装要求
雷达液位安装要求
雷达液位计的安装要求非常严格，需要遵循以下几点：
1. 确定测量介质：在安装前需要明确液位计测量的是哪种介质，因为不同的介质对雷达波的吸收和反射不同，会影响液位计的测量精度。
2. 确定安装位置：雷达液位计的安装位置应尽量远离进料口、出料口、搅拌器等干扰源，以确保液位计能够准确接收回波信号。
同时，需要避免安装在容易形成蒸汽、泡沫和沉淀物的地方，这些都会影响雷达波的传播和测量精度。
3. 确定安装高度：在安装时需要考虑到容器内介质的高度，根据实际情况选择合适的安装高度，以确保液位计能够覆盖整个液位范围。
4. 安装调试：在安装完成后需要进行调试，调整液位计的角度和高度，确保其能够接收到稳定的回波信号。
同时，需要对液位计进行校准，以修正由于环境因素和安装因素引起的误差。
5. 维护保养：定期对雷达液位计进行检查和维护，清理污垢和杂质，保持其测量精度和可靠性。
总之，在安装雷达液位计时需要充分考虑各种因素，严格按照要求进行安装和调试，以确保其能够准确、可靠地测量液位。
雷达液位计安装位置要求
雷达液位计安装位置要求在具体的雷达液位计安装中，考虑到测量精度直接受到安装位置影响，因此具体安装重点关注了六方面内容。
第一，需保证15%的储罐底板与雷达液位计安装法兰面间高度小于雷达液位计储罐开口位置离开储罐内壁距离，该限制在使用导波管时可以忽略；第二，为保证进入储罐内部的信号波不受到阻碍，雷达液位计接口的连接管及法兰需存在250mm内的总长度；第三，在应用导波管时，需保证导波管垂直向下并存在≤0.5°的偏差及±1°的水平度；第四，为规避波动位移，需充分考虑安装时的储罐顶板强度；第五，应避过内部障碍物设置雷达波路径，搅拌器、加热管、支撑架带来的影响均需要得到重视；第六，需关注液位条件带来的影响，如避开进料口产生的泡沫及紊流。
导波管制作质量同样直接影响雷达液位计在石油储罐液位计量中的应用，对于项目采用的常温汽油内浮顶罐，必须使用导波管，介质液面产生泡沫或存在波动的情况也需要加设导波管。
导波管不应随设备成套购入，而是需要结合具体工况由施工单位针对性制作。
在本文研究的项目中，导波管制作严格遵循了四方面要求。
（1）采用碳钢或不锈钢作为导波管材质；（2）采用整根的导波管，如特殊情况下需要加长导波管，需采用外夹套焊接方法，同时保证焊接内壁不存在毛刺及焊缝，且同时存在1.0mm内的间隙，否则雷达液位计的测量精度将受到影响；（3）基于100~150mm控制罐底板与导波管底距离，同时设置雷达反射板（倾斜45°）；（4）为实现导波管内外等液位，导波管交叉开孔需间隔距离，同时还需要存在内平面平滑的导波管，否则虚假液位的现象很容易出现。
应控制具体的开孔尺寸，过小或过大情况均不得出现，否则将导致导波管内外液位无法一致，或管内液位出现波动。
基于具体经验，需基于导波管直径控制开孔尺寸，DN125、DN200、DN250、DN300直径的导波管开孔尺寸应分别为0.1m2、0.4m2、0.8m2、1.2m2。

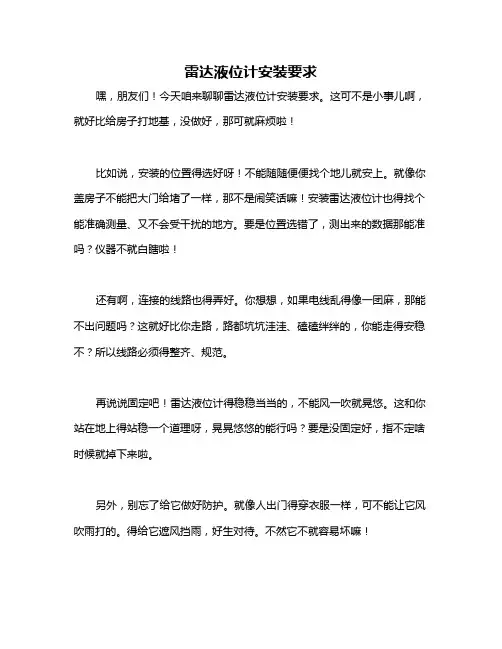

雷达液位计安装要求
雷达液位计安装要求
嘿，朋友们！今天咱来聊聊雷达液位计安装要求。
这可不是小事儿啊，就好比给房子打地基，没做好，那可就麻烦啦！
比如说，安装的位置得选好呀！不能随随便便找个地儿就安上。
就像你盖房子不能把大门给堵了一样，那不是闹笑话嘛！安装雷达液位计也得找个能准确测量、又不会受干扰的地方。
要是位置选错了，测出来的数据那能准吗？仪器不就白瞎啦！
还有啊，连接的线路也得弄好。
你想想，如果电线乱得像一团麻，那能不出问题吗？这就好比你走路，路都坑坑洼洼、磕磕绊绊的，你能走得安稳不？所以线路必须得整齐、规范。
再说说固定吧！雷达液位计得稳稳当当的，不能风一吹就晃悠。
这和你站在地上得站稳一个道理呀，晃晃悠悠的能行吗？要是没固定好，指不定啥时候就掉下来啦。
另外，别忘了给它做好防护。
就像人出门得穿衣服一样，可不能让它风吹雨打的。
得给它遮风挡雨，好生对待。
不然它不就容易坏嘛！
在安装过程中，一定要仔细认真，不能马虎。
这可关系到后续的测量准确性呢！别嫌我啰嗦，这真的很重要哇！安装好了，才能让雷达液位计好好发挥作用，为我们服务呀！
我的观点就是，雷达液位计的安装要求必须得严格遵守。
只有这样，才能让这个小宝贝发挥出最大的价值，为我们的工作和生活提供准确可靠的数据。
可别不当回事儿，到时候出问题了可别后悔哟！。
雷达液位计选型及安装规范
雷达液位计选型及安装规范一、电磁流量计安装场所要求尽可能避免受阳光直照；易于实现传感器单独接地的场所；环境温度在－25/－10～50/600℃范围内，一体形结构温度还受制于电子元器件，范围要窄些；选择震动小的场所，特别对一体型仪表；测量混合相流体时，选择不会引起相分离的场所；测量双组分液体时，避免装在混合尚未均匀的下游；测量化学反应管道时，要装在反应充分完成段的下游；尽可能避开周围环境有高浓度腐蚀性气体；尽可能避免测量管内变成负压；避免附近有大电机、大变压器等，以免引起电磁场干扰；二、涡街流量计性特点输出是与流量成正比的脉冲信号，无零点漂移，精度高，并方便和计算机联网；检测传感器不直接接触介质，性能稳定，寿命长；应用范围广，蒸汽、气体、液体的流量均可测量；检定周期为二年。
无可动机械零件，因此可靠性高,维护量小，结构简单而牢固，长期运行十分可靠；测量范围宽，量程比可达1：10；压力损失较小，运行费用低，更具节能意义；安装简单，维修十分方便；三、雷达液位计选型及安装规范要规范进行安装在对雷达液位计进行安装的时候，为了确保其测量的准确性，产品天线的轴线位置一定要精确，要和液位的反射表面呈垂直的状态。
如果产品是喇叭型的，那么喇叭的口离与安装孔的内表面存在一定的间隔，一般间隔要超过10毫米。
要选择合适的安装位置在对雷达液位计进行安装的时候，需要选择合适的安装位置，因为有些物体会对产品的使用产生干扰，比如槽内的搅拌阀如果在信号范围之内的时候，就会产生一种反射，从而对液产品的测量产生干扰，槽壁的黏附物和蹊径也会产生干扰，为了避免这些物体的干扰，安装的位置一定要远离这些物体。
要选择合适的型号雷达液位计有多种不同的型号，在对其进行选型的时候，需要根据容器的体积和形状来选择适合的型号，在选型时要考虑到使用环境的不同，腐蚀性、泡沫、蒸汽等不同的环境所选的型号应该是不一样的。
导波雷达液位计安装要求
导波雷达液位计安装要求导波雷达液位计是一种常用于工业过程中的液位测量设备。
为了确保其准确性和稳定性，安装过程尤为重要。
以下是导波雷达液位计的安装要求。
1. 安装位置选择首先，要选取合适的安装位置。
液位计应安装在液位高度变化范围内，且其下方不能有物体干扰波的反射。
同时，还应注意防止环境中辐射源、强磁场等对导波雷达产生干扰。
2. 安装高度确定安装时，应根据液体密度确定液位计安装的高度。
一般来说，导波雷达液位计应安装在液位上方10cm到100cm的范围内，以保证其测量的准确性。
3. 安装角度调整导波雷达液位计的安装角度也非常重要。
在安装前，应根据液体的介电常数和波纹长度来确定合适的角度。
一般来说，安装角度应在0°-90°范围内，以便液位计能够准确地测量出液体表面的位置。
4. 导波管安装导波管的安装也非常重要。
在安装前，要清洗导波管内外表面，保证导波管内部无滞留物。
同时，在安装过程中，要保证导波管与安装基面垂直，并且导波管的入口与液位的最低点相吻合，避免液体倒灌导致测量误差。
5. 接线注意事项导波雷达液位计的接线也很重要。
接线前应备好电缆夹具，保证电缆夹具夹紧并接地。
接线时，要把电缆正确接入液位计，并牢固固定。
同时，还要仔细检查电缆是否正确连接，以免误差产生。
6. 开始校准安装完成后，还需要进行校准。
先把液位计零点按键按下，将当前液面高度设置为0。
然后，将液面升高到一定高度，按下液位计的校准键，记录液位计显示的液位高度值。
重复进行几次校准，以保证测量的准确性。
总之，导波雷达液位计的安装过程非常重要。
只有正确地选取安装位置、确定安装高度、调整安装角度、确保导波管安装正确、注意接线、并进行准确的校准，才能使导波雷达液位计达到最佳的使用效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
雷达液位计传感器是先进的雷达式物位测量仪表，测量距离最大35米，可以用于存储罐、中间缓冲罐或过程容器的物位测量，输出4…20mA模拟信号。
雷达液位计安装注意事项有5点。
1、注意容器接管太长；2、注意半球形或拱形罐顶；3、注意传感器没有对准介质表面安装；4、注意导波管安装是否正确；5、注意极性方向是否正确。
1、注意容器接管太长
如果容器接管太长，会造成虚假反射。
一定要保证喇叭口天线伸出接管至少10mm.如果使用棒式天线，容器接管的长度为60mm或100，最长不超过250mm。
2、注意半球形或拱形罐顶
半球形或拱形罐顶相对于雷达传感器就相当于一个凸透镜。
如果雷达传感器正好安装在这个凸透镜的焦点上，传感器接受到的虚假回波会增强。
最佳的安装
位置在容器半径的1/2处。
3、注意传感器没有对准介质表面安装
如果传感器没有对准介质表面安装的话，测量信号就会减弱。
必须将雷达传感器的轴线垂直对准介质表面。
传感器距离容器壁太近如果传感器距离容器太近，会产生很强的虚假回波。
附着的介质、铆钉、螺钉或焊缝都会造成虚假反射。
所以传感器一定要与容器壁保持一定距离。
如果反射条件好（液体介质、没有其它容器装置），建议锥形发射角内侧不能有障碍物阻挡雷达信号运行。
4、注意导波管安装是否正确
没有开通气孔在导波管上端必须开通气孔，如果不开通气孔，会造成错误测量。
5、注意极性方向是否正确
如果通过导波管测量，特别是为了混合导波管内外的介质，导波管上开圆形孔或矩形孔，特别要注意极性方向。
导波管的两排孔（成180°）必须和雷达信号的极性方向处在同一个平面上。
雷达信号的极性方向总是和雷达传感器的标牌一侧处在同一个平面上。
6、产生泡沫
介质表面的又厚又稠的泡沫会造成测量误差。
必须对此采取措施，可以选用旁通管或使用其它测量方法。
