泡沫喷淋灭火系统施工方案
消防工程施工方案中的泡沫灭火系统设计
消防工程施工方案中的泡沫灭火系统设计消防工程施工方案是指在建筑物或其它工程项目中，为保障人们的生命安全和财产利益，采取一系列的措施和技术手段，进行火灾防控的详细计划。
而泡沫灭火系统作为一种重要的灭火装置，被广泛应用于各类建筑工程中。
本文将介绍泡沫灭火系统的设计要点及其在消防工程施工方案中的应用。
一、泡沫灭火系统的设计要点泡沫灭火系统设计是根据建筑物的特点、用途及火灾风险等因素来确定的，其要点主要包括以下几个方面：1.1 确定泡沫灭火系统的类型根据建筑物的用途和火灾风险评估，可以选择适合的泡沫灭火系统类型，如稳态泡沫系统、移动泡沫系统、气体发生器泡沫系统等。
不同类型的泡沫灭火系统有着不同的应用场景和特点，需要根据具体情况进行选择。
1.2 确定泡沫灭火系统的灭火剂比例根据泡沫灭火系统的设计规范和消防技术标准，结合火灾风险评估结果，确定泡沫灭火系统所使用的灭火剂比例。
灭火剂比例的选取要满足灭火效果明显、泡沫的稳定性好等要求，确保在火灾发生时能够迅速有效地进行灭火。
1.3 确定泡沫灭火系统的喷洒方式和区域划分根据建筑物的结构特点和功能分区，确定泡沫灭火系统的喷洒方式和区域划分。
常见的泡沫灭火系统喷洒方式包括喷头式、喷淋式、喷雾式等，要根据具体需求选择合适的喷洒方式。
同时，根据建筑物的布局和使用要求，合理划分泡沫灭火系统的覆盖区域，确保全面覆盖并满足灭火要求。
1.4 确定泡沫灭火系统的控制方式和设备配置根据消防工程施工方案的要求，确定泡沫灭火系统的控制方式和相应的设备配置。
包括控制盘、喷头、压力泵、灭火剂储存罐等设备的配置和参数设置，确保灭火系统能够稳定、可靠地运行，并能够迅速响应火灾事件。
二、泡沫灭火系统在消防工程施工方案中的应用2.1 泡沫灭火系统在建筑物消防工程中的应用泡沫灭火系统作为一种高效的灭火装置，被广泛应用于各类建筑物消防工程中。
例如，大型商业综合体、工业生产车间、地下车库等场所，都需要根据具体情况设计和安装泡沫灭火系统，以应对潜在的火灾风险。

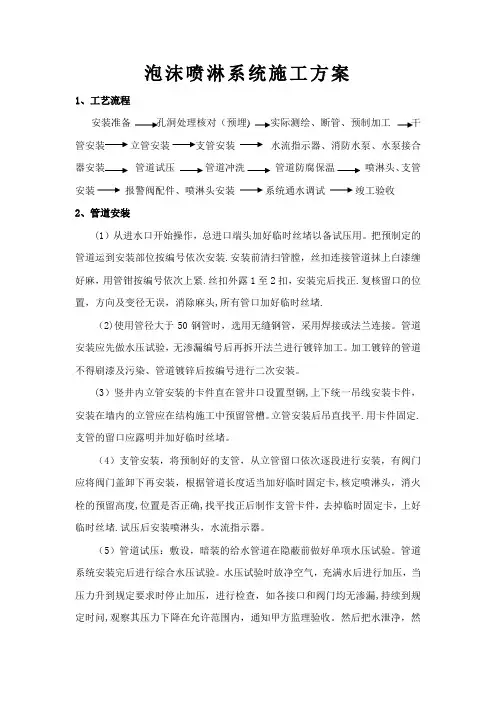

泡沫喷淋系统施工方案【范本模板】
泡沫喷淋系统施工方案1、工艺流程安装准备孔洞处理核对（预埋) 干管安装立管安装水流指示器、消防水泵、水泵接合器安装管道试压管道冲洗管道防腐保温喷淋头、支管安装报警阀配件、喷淋头安装系统通水调试竣工验收2、管道安装(1）从进水口开始操作，总进口端头加好临时丝堵以备试压用。
把预制定的管道运到安装部位按编号依次安装.安装前清扫管膛，丝扣连接管道抹上白漆缠好麻，用管钳按编号依次上紧.丝扣外露1至2扣，安装完后找正.复核留口的位置，方向及变径无误，消除麻头,所有管口加好临时丝堵.（2)使用管径大于50钢管时，选用无缝钢管，采用焊接或法兰连接。
管道安装应先做水压试验，无渗漏编号后再拆开法兰进行镀锌加工。
加工镀锌的管道不得刷漆及污染、管道镀锌后按编号进行二次安装。
(3）竖井内立管安装的卡件直在管井口设置型钢,上下统一吊线安装卡件，安装在墙内的立管应在结构施工中预留管槽。
立管安装后吊直找平.用卡件固定.支管的留口应露明并加好临时丝堵。
（4）支管安装，将预制好的支管，从立管留口依次逐段进行安装，有阀门应将阀门盖卸下再安装，根据管道长度适当加好临时固定卡,核定喷淋头，消火栓的预留高度,位置是否正确,找平找正后制作支管卡件，去掉临时固定卡，上好临时丝堵.试压后安装喷淋头，水流指示器。
（5）管道试压：敷设，暗装的给水管道在隐蔽前做好单项水压试验。
管道系统安装完后进行综合水压试验。
水压试验时放净空气，充满水后进行加压，当压力升到规定要求时停止加压，进行检查，如各接口和阀门均无渗漏,持续到规定时问,观察其压力下降在允许范围内，通知甲方监理验收。
然后把水泄净，然后做好红色标志漆。
(6)管道冲洗：管道在试压完后即可做冲洗。
冲洗应用自来水连续进行，应保证有充足的流量，冲洗洁净后办理验收手续。
（7）成品保护：安装好的管道不得做支撑或放脚手板，不得踏压，其支托卡架不得做为其它用途的受力点。
（8）报警阀安装距地高度宜为1.2m，地面应设排水设施。
消防喷淋专项施工方案
消防喷淋专项施工方案一、前期准备工作1.深入了解建筑结构和设计图纸，确定喷淋系统的布局和设计方案。
2.购买所需的施工材料和设备，并进行检查和验收。
3.与建筑施工方和相关部门进行有效沟通和协调，确保施工过程顺利进行。
4.制定详细的施工计划和进度安排。
二、现场布置和准备工作1.根据设计方案确定喷淋头的布置位置，并进行标记。
2.清理施工区域，确保无杂物和障碍物。
3.安装施工所需的临时围挡和安全警示标志。
三、管道安装1.按照设计要求和布置方案进行管道的安装和连接。
2.采用专业工具和设备进行管道的切割、修整和固定。
3.管道连接处使用防漏胶带或密封胶进行加固。
四、喷淋头安装1.按照设计方案和标记位置安装喷淋头。
2.使用扳手或扳手套筒对喷淋头进行固定，确保牢固稳定。
3.进行喷淋头的校验和测试，确保正常工作。
五、管道连接与测试1.将管道与水源连接，并进行密封和固定。
2.对管道开启水源，进行压力测试，确保管道连接处无渗漏。
3.进行系统排水测试，确保喷淋系统正常工作。
六、电气设备安装1.按照设计方案和布置要求，安装喷淋系统的电气设备，如控制阀、水泵等。
2.进行电线和电缆的布线和连接。
3.连接电源，并进行电气设备的运行测试，确保正常工作。
七、系统整体测试1.对整个喷淋系统进行联合测试，包括水泵启动、阀门开关、喷淋头工作等。
2.对系统的压力、流量和喷淋覆盖范围进行测试和调整，确保达到设计要求。
3.进行系统的漏水测试和紧急停水测试，确保系统的可靠性和安全性。
八、施工验收和整理1.对施工质量进行全面检查和评估，确保符合设计要求和相关标准。
2.清理施工现场，清除垃圾和废弃物。
3.编制施工记录和验收报告，交由相关部门进行审核和验收。
以上是消防喷淋专项施工方案的主要步骤和内容，根据具体的项目和要求，还需要进行具体的调整和安排。
在施工过程中，要严格按照设计要求和施工标准进行操作，确保施工质量和安全性。
泡沫灭火系统施工方案
泡沫灭火系统施工方案1. 简介泡沫灭火系统是一种广泛应用于建筑、工厂以及机械设备等领域的灭火装置。
它通过喷洒泡沫剂来抑制火势，并有效消除火源、降低温度。
本文档将详细介绍泡沫灭火系统的施工方案，包括系统设计、材料准备、施工流程和安装注意事项。
2. 系统设计泡沫灭火系统的设计需要考虑火灾情况、建筑结构和使用需求等因素。
以下是系统设计的要点：•确定泡沫灭火系统的类型：根据不同场所和需求，可以选择干粉灭火系统、水雾灭火系统或高压泡沫灭火系统等。
•确定泡沫灭火系统的覆盖范围：根据建筑物面积和火灾风险，确定喷洒泡沫剂的覆盖范围和密度。
•确定泡沫灭火系统的控制方式：可以选择自动控制或手动控制，根据实际情况确定相关的控制设备和操作方式。
3. 材料准备在进行泡沫灭火系统施工前，需要准备以下材料：•泡沫灭火剂：根据系统设计确定所需的泡沫灭火剂种类和数量。
•管道和管件：选择具有耐压性能和耐腐蚀性能的管道和管件。
•泵站设备：包括泵、阀门和控制装置等设备，可根据系统设计选择合适的型号和规格。
•软管和连接件：选择与泡沫灭火系统兼容的软管和连接件，确保安装过程中紧密连接，无泄漏现象。
4. 施工流程4.1 施工准备在开始施工之前，需要进行以下准备工作：•清理施工现场，确保无杂物和障碍物。
•根据系统设计图纸，确定管道布置和安装位置。
•对所需材料进行检查，确保质量无问题。
4.2 管道安装根据系统设计图纸，按照以下步骤进行管道安装：1.将管道和管件进行拼装，采用合适的连接方式（焊接、螺纹连接等）。
2.安装阀门、控制装置和过滤器等设备，确保安装牢固、连接紧密。
3.进行管道的压力测试，确保系统无泄漏现象。
4.3 装置安装根据系统设计图纸，按照以下步骤进行装置安装：1.安装泵和电机等设备，确保安装平稳、固定可靠。
2.连接电源和控制线路，进行电气接地。
3.安装软管和连接件，确保连接紧密，无泄漏。
4.4 系统调试与测试在完成泡沫灭火系统的安装后，需要进行系统的调试与测试，包括以下步骤：1.进行系统灭火剂注入和排放试验，检查系统是否正常工作。
《泡沫灭火系统施工及验收规范》-GB-50281—98
《泡沫灭火系统施工及验收规范》-GB-50281—98前言根据建设部《关于印发“二○○二～二○○三年度工程建设国家标准制定、修订计划”的通知》（建标［2003」102 号文）的要求，本规范由公安部负责主编，具体由公安部天津消防研究所会同深圳捷星工程实业有限公司、杭州新纪元消防科技有限公司、广东平安消防设备有限公司、西安核设备有限公司卫士消防设备分公司、广东胜捷消防企业集团等单位共同修订而成。
在修订过程中，编制组遵照国家有关基本建设的方针、政策，以及“预防为主、防消结合”的消防工作方针，对我国泡沫灭火系统施工、验收和维护管理的现状进行了调查研究，在总结多年来我国泡沫灭火系统施工及验收实践经验的基础上，参考了美国、英国等发达国家和国内相关标准、规范，对《泡沫灭火系统施工及验收规范》GB 50281—98 进行了全面修订，同时广泛征求了有关科研、设计、施工、院校、制造、消防监督、应用等单位的意见，最后经专家审查，由有关部门定稿。
本规范共分8 章和4 个附录，内容包括：总则、术语、基本规定、进场检验、系统施工、系统调试、系统验收、维护管理及附录等。
本规范以黑体字标志的条文为强制性条文，必须严格执行。
本规范由建设部负责管理和强制性条文的解释，公安部负责日常管理，公安部天津消防研究所负责具体技术内容的解释。
请各单位在执行本规范过程中，注意总结经验、积累资料，如发现需要修改和补充之处，请及时将意见和有关资料寄规范管理组（公安部天津消防研究所，地址：天津市南开区卫津南路110 号，邮编300381 ) ，以供今后修订时参考。
本规范主编单位、参编单位和主要起草人：主编单位：公安部天津消防研究所参编单位：深圳捷星工程实业有限公司杭州新纪元消防科技有限公司广东平安消防设备有限公司西安核设备有限公司卫士消防设备分公司广东胜捷消防企业集团主要起草人：李靖飞石守文沈纹宋旭东刘国祝李深梁冯松杜增虎伍津许杨丙杰1 总则1.0.1 为保障泡沫灭火系统（或简称系统）的施工质量，规范验收和维护管理，制定本规范。
泡沫灭火系统设计 (8)泡沫—水喷淋系统与泡沫喷雾系统
泡沫—水喷淋系统与泡沫喷雾系统7．1 一般规定7．1．1 泡沫—水喷淋系统可用于下列场所：1 具有非水溶性液体泄漏火灾危险的室内场所；2 存放量不超过25L／m2 或超过25L／m2 但有缓冲物的水溶性液体室内场所。
7．1．2 泡沫喷雾系统可用于保护独立变电站的油浸电力变压器、面积不大于200m2的非水溶性液体室内场所。
7．1．3 泡沫—水喷琳系统泡沫混合液与水的连续供给时间，应符合下列规定：1 泡沫混合液连续供给时间不应小于10min；2 泡沫混合液与水的连续供给时间之和不应小于60min。
7．1. 4 泡沫—水雨淋系统与泡沫—水预作用系统的控制，应符合下列规定：1 系统应同时具备自动、手动和应急机械手动启动功能；2 机械手动启动力不应超过18N；3 系统自动或手动启动后，泡沫液供给控制装置应自动随供水主控阀的动作而动作或与之同时动作；4 系统应设置故障监视与报警装置，且应在主控制盘上显示。
7．1．5 当泡沫液管线长度超过15m时，泡沫液应充满其管线，且泡沫液管线及其管件的温度应在泡沫液的储存温度范围内，埋地铺设时，应设置检查管道密封性的设施。
7．1．6 泡沫—水喷淋系统应设置系统试验接口，其口径应分别满足系统最大流量与最小流量要求。
7．1．7 泡沫—水喷淋系统的防护区应设置安全排放或容纳设施，且排放或容纳量应按被保护液体最大泄漏量、固定式系统喷洒量，以及管枪喷射量之和确定。
7．1．8 为泡沫—水雨淋系统与泡沫—水预作用系统配套设置的火灾探测与联动控制系统，除应符合现行国家标准《火灾自动报警系统设计规范》GB 50116的有关规定外，尚应符合下列规定：1 当电控型自动探测及附属装置设置在有爆炸和火灾危险的环境时，应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》GB 50058的有关规定；2 设置在腐蚀性气体环境中的探测装置，应由耐腐蚀材料制成或采取防腐蚀保护；3 当选用带闭式喷头的传动管传递火灾信号时，传动管的长度不应大于300m，公称直径宜为15mm～25mm，传动管上的喷头应选用快速响应喷头，且布置间距不宜大于2．5m。
喷淋安装施工方案
喷淋安装施工方案1. 引言喷淋系统是一种常见的消防设备，其通过向火灾现场喷射水雾或泡沫来进行灭火。
本文档将详细介绍喷淋系统的安装施工方案。
2. 施工前准备在开始喷淋系统的安装施工之前，需要进行以下准备工作：•调查设计需求：了解安装位置、所需喷淋量等具体设计要求。
•购买所需材料：包括喷淋头、喷淋管道、管道支架、连接件等。
•准备施工工具：如电钻、扳手、扎带等。
3. 施工流程3.1 确定安装位置根据设计需求，确定喷淋系统的安装位置。
一般来说，喷淋头应该布置在易燃物品附近，以便快速响应火灾。
3.2 安装喷淋头首先，使用电钻在安装位置打孔，然后将喷淋头安装到孔洞中。
确保喷淋头与地面垂直，并且稳固地固定在墙壁或天花板上。
3.3 铺设管道根据设计需求，铺设喷淋管道。
使用扳手将管道连接件固定在一起，确保连接紧密、不漏水。
同时，使用管道支架将管道固定在墙壁或天花板上。
3.4 连接水源将管道连接到水源系统。
根据具体情况，可以选择与自来水系统连接或独立设置水箱供水。
确保连接处密封良好，不漏水。
3.5 测试喷淋系统在完成安装工作后，进行喷淋系统的测试。
打开水源，观察喷淋头是否均匀喷水，检查管道是否有渗漏现象。
如有问题，及时修复。
4. 安全注意事项在进行喷淋系统的安装施工时，需要注意以下安全事项：•佩戴个人防护装备：如安全帽、防护眼镜、手套等。
•遵守电气安全规定：确保电钻等电器设备的安全使用。
•确保工作区域通风良好：避免吸入有害气体。
•防止跌落：在爬高施工时要注意站稳、扶好。
5. 结束语喷淋安装施工是一项重要的工程，在施工过程中需要严格按照设计要求进行，确保施工质量。
本文档介绍了喷淋安装施工方案的基本流程和注意事项，希望能对相关人员提供实用的指导。
消防工程施工中的泡沫灭火系统安装
消防工程施工中的泡沫灭火系统安装消防工程在建筑物的安全保障中起着至关重要的作用，而泡沫灭火系统作为一种有效的消防灭火装置，广泛运用于各类建筑物和工业设施中。
本文旨在探讨消防工程施工中泡沫灭火系统的安装过程和要点，为消防施工人员提供相关指导。
一、泡沫灭火系统的类型和组成泡沫灭火系统根据其用途和结构可分为屋顶泡沫灭火系统和隧道泡沫灭火系统两类。
屋顶泡沫灭火系统通常由消防水泵、灭火泡沫液贮存罐、喷淋装置、管道系统等组成；隧道泡沫灭火系统则由泡沫发生器、灭火泡沫液贮存罐、管道系统等组成。
二、泡沫灭火系统的安装要点1. 设计方案确定：根据建筑物的构造和用途，结合相关安全标准和规范，确定泡沫灭火系统的设计方案。
设计方案中应包括泡沫发生器、喷淋装置、消防水泵、灭火泡沫液贮存罐等设备的选型和配置、管道系统的布置方案等内容。
2. 设备选型与采购：根据设计方案，进行泡沫发生器、喷淋装置、消防水泵、灭火泡沫液贮存罐等设备的选型，并进行相应的采购工作。
在采购过程中，需严格按照相关的技术规范要求，选择符合质量标准的设备供应商。
3. 布置与安装管道系统：根据设计方案，合理布置泡沫灭火系统的管道系统。
管道系统的布置应尽量减少阻力和压力损失，确保泡沫灭火剂能顺畅流通。
在安装过程中，需注意管道的连接牢固可靠，不得存在漏水、渗漏等问题。
4. 安装泡沫发生器和喷淋装置：按照设计方案，安装泡沫发生器和喷淋装置。
泡沫发生器的安装位置应选择在能够有效喷洒泡沫液的区域，确保泡沫能够及时覆盖到火源。
喷淋装置的安装应覆盖到需要保护的区域，并按照相关标准要求进行定期维护和检测。
5. 安装消防水泵和灭火泡沫液贮存罐：根据设计方案，安装消防水泵和灭火泡沫液贮存罐。
消防水泵应选择性能稳定、运行可靠的设备，并进行适当的测试和调试。
灭火泡沫液贮存罐的安装应符合相关安全要求，确保液体密封，防止泄漏和外界污染。
6. 进行系统联调和测试：在完成所有设备的安装后，进行泡沫灭火系统的联调和测试工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
闭式泡沫----水喷淋灭火系统Closed foam water spray fire extinguishing system1. 闭式泡沫--水喷淋灭火系统是属于自动喷水--泡沫联用灭火系统中的一种类型。
它是在原有的湿式自动水喷淋灭火系统基础上增加了泡沫液供给装置，既可以喷水，又可以喷泡沫。
由于泡沫与火焰相遇时能够产生封闭效应、冷却效应、蒸汽效应等几种灭火效应的综合作用，故具有良好的灭火效能。
该灭火系统采用水成膜泡沫灭火剂或成膜氟蛋白泡沫灭火剂。
这种泡沫灭火剂在易燃液体的表面形成一种水成膜作为屏障而隔绝空气和氧气，并有能力抑制易燃液体的表面蒸发气体，因而提高了灭火效果，可以防止火灾复燃。
水喷淋系统因为增加了泡沫灭火剂，其灭火效果更好，节省了灭火用水，应用在缺水地区更有意义。
闭式泡沫--水喷淋灭火系统是更高级的自动水喷淋灭火系统，可以完全代替普通的自动水喷淋灭火系统，其灭火效果更好。
The closed foam water spray fire extinguishing system is one of the types of automatic water spray fire extinguishing system. On the basis of the original wet automatic water sprinkler system, it has added a foam liquid supply device, which can both spray and spray foam. Because of the comprehensive effects of several extinguishing effects such as blocking effect, cooling effect and steam effect when foam meets flame, it has good fire extinguishing efficiency. The fire extinguishing system adopts AFFF or fffp foam extinguishing agent. This kind of foam extinguishing agent in the surface of flammable liquids to form a water film as a barrier and cut off the air and oxygen gas, surface evaporation and suppress the flammable liquid capacity, thereby enhancing the fire extinguishing effect, can prevent the resurgence of. Because of the increase of foam extinguishing agent, the water spray system has better fire extinguishing effect and save the water for fire extinguishing. It is more meaningful in the area of water shortage. The closed foam water spray fire extinguishing system is a more advanced automatic water spray fire extinguishing system, which can completely replace the ordinary automatic water spray fire extinguishing system, and its fire extinguishing effect is better.2. 闭式泡沫----水喷淋灭火系统广泛用于地下汽车库以及存在较多可燃液体的场所。
例如装石油产品的码头、栈桥，易燃液体的储存仓库、卧式油罐、油泵房、燃油锅炉房、飞机维修库等。
该灭火系统具有迅速扑灭油类火灾的能力，灭火效率高，节约用水，设备投入费用低和维护、保养费用低等优点，故有很好的发展前景。
Closed foam - water spray fire extinguishing system is widely used in underground garage and places with more flammable liquids. For example, the dock of oil products, the Zhanqiao, the storage warehouse of flammable liquid, the horizontal oil tank, the oil pump room, the fuel boiler room, the aircraft maintenance warehouse and so on. The fire extinguishing system has the advantages of rapidly extinguishing oil fires, high efficiency of fire fighting, water saving, low investment in equipment and low maintenance and maintenance costs, so it has good prospects for development.3. 产品组成和灭火工作原理Components and work principle产品组成Components该灭火系统由①泡沫液储罐装置（包括泡沫液控制阀、定比减压阀、安全阀、液位计、控制阀、泡沫液输送管网等）；②压力式泡沫比例混合装置；③报警装置；④控制中心；⑤水流指示器；⑥末端试验装置；⑦喷头等组成。
The fire extinguishing system consists of ①the foam tank device (including foam liquid control valve, proportional pressure reducing valve, safety valve, liquid level meter, control valve, foam liquid pipelines etc.); ②the pressure foam proportioning device;③the alarm device; ④control center;⑤the water flow indicator; ⑥terminal test device⑦sprinkler head, etc..产品系统示意图:Diagram of the product system is as below:4.灭火工作原理闭式泡沫----水喷淋灭火系统的工作原理请阅产品系统示意图，当湿式报警阀处于伺应状态时，整个系统充满工作压力的水，因定比减压阀的作用，使泡沫液储罐所提供的泡沫液压力低于主管网内的水压，即通向比例混合器泡沫液输送管道内的压力比主管道内的水压低。
此时，泡沫液能充满整个泡沫液输送管道，直至泡沫比例混合器入口处，但由于单向阀的隔离作用泡沫液不会进入主管道的管网内。
当保护区内某处发生火灾时，使一个以上的洒水喷头受热爆破而喷水（或检查试验时打开末端试验装置）。
湿式报警阀系统侧的压力下降，在压差的作用下，湿式报警阀的阀瓣被推离座圈而开启，供水侧的水不断地流入系统侧，对系统管网进行补水。
湿式报警阀被打开后，从报警口流出来的水经过延迟器后驱动水力警铃进行报警。
同时该水流通过控制管路打开两用控制阀（泡沫液控制阀），使减压阀失效，泡沫液储罐内的压力上升，使得泡沫液的压力提升至与主管道内的压力相同，泡沫比例混合器进入正常工作状态，只要水流量达到比例混合器规定的最小流量时，就能够输出符合规定混合比（3%～3.9%或 6.0%～7.0%）的泡沫混合液，满足喷头灭火的需要。
该系统是一套完整的自动喷水灭火系统，具有自动喷水灭火系统的全部功能，并且符合泡沫灭火系统的功能要求。
本系统采用的是闭式自动洒水喷头，不具备吸气发泡功能，因此，只能采用水成膜泡沫液或成膜氟蛋白泡沫液，泡沫比例混合器装置的泡沫液储罐采用带有橡胶皮囊的储罐。
Closed -foam water sprinkler working principle diagram system please refer to the product system, when the wet alarm valve in the red state, the whole system is full of working pressure of water, because the fixed ratio pressure reducing valve, the fluid pressure foam foam tank provided below thehead pressure within the network, which leads to the proportion of mixer foam liquid conveying pipe pressure in the main pipeline is low pressure ratio. At this point, the foam liquid can fill the entire foam liquid delivery pipe until the foam ratio enters the mouth of the mixer, but due to the isolation effect of the one-way valve, the foam liquid will not enter the main pipe network. When a fire occurs somewhere in the reserve, more than one sprinkler is heated by blasting and sprinkled (or the end test device is opened in the test). The pressure drop on the side of the wet alarm valve system, under the action of pressure difference, the disc of the wet alarm valve is pushed away from the seat ring, and the water on the side of the water supply continuously flows into the side of the system to replenish the system pipe network. After the wet alarm valve was opened, the water from the alarm was passed through the retarder to drive the hydraulic alarm. At the same time, the water flow through the control valve (control line open dual-purpose foam liquid control valve), the valve failure, foam tank pressure rise inside the foam to enhance the pressure and the main pipeline pressure within the same foam proportioner in normal working condition, only to the minimum flow water flow reaches the prescribed proportion mixer when the output can comply with the provisions of the mixing ratio (3% ~ 3.9% or 6% ~ 7%) of the foam mixture, to meet the needs of the fire sprinkler. The system is a complete automatic sprinkler system, which has all functions of sprinkler system and meets the functional requirements of foam extinguishing system. This system adopts the closed automatic sprinkler, does not have the air foaming function, therefore, can only use the AFFF liquid or film-forming fluoroprotein foam, foam tank foam proportioner device using storage tank with rubber bladder.5.系统主要性能及技术参数 PHY系列Performance and technical parameter of Serial PHY压力式泡沫比例混合装置规格型号Pressure type foam proportion mixing device specification model泡沫液储罐容量Capacity of foam tank卧式Horizontal：0.6; 0.8; 1; 1.5; 2; 3; 4; 5.5m立式Vertical：0.6; 0.8; 1; 1.5; 2; 3; 3.5m主要性能 Main performance(1) 湿式系统自喷水至喷泡沫的转换时间，按流量计算，不应大于The conversion time of the wet system from the spray to the foam is calculated according to the flow rate, and it should not be greater than the flow rate.(2) 泡沫比例混合器在流量等于和大于时符合水与泡沫灭火剂混合比的规定；Foam proportioner in flow is equal to and greater than when the water and foam fire extinguishing agent with specified mixing ratio;(3) 持续喷泡沫混合液的时间大于。
