3_11实验二移位运算实验(王伟)
新疆师范大学计算机科学技术学院实验报告
专业：软件工程课程名称：计算机组成原理班级： 14-3班
姓名：王伟学号： 20141602141011 实验地址：数理楼2楼
实验时间：2016.11.10 指导教师签字：成绩：
实验二算术移位运算实验
1．实验目的和要求
（1）掌握移位控制的功能及工作原理。
（2）了解移位寄存器的功能。
2．主要仪器设备
EL-JY-II型计算机组成原理试验系统一套，排线若干。
3．实验原理
移位运算实验电路结构如图 2-1 所示：
图 2-1 移位运算器电路结构
移位寄存器由 EP1K10 实现
T4 为移位时钟，M、S0、S1 为功能选择（见实验二），G_299 为输出控制，低电平时将寄存器的值送上数据总线。
CY 为进位单元，对应于 Z 指示灯。
DATAL、DATAH 接至数据总线。
4．操作方法与实验步骤
实验连线图如图 2－3 所示。
一、开关控制操作方式实验
（1）将控制开关电路的所有开关拨到输出高电平“1”状态，所对应的指示灯亮。
（2）拨动清零开关CLR，使其指示灯灭。
再拨动 CLR，使其指示灯亮。
（3）置数：
置 C-G＝1，299-G＝0，通过数据输入电路输入要移位的数据，置 D15---D0=
“0000000000000001”，然后置 C-G＝0，数据总线显示灯显示“0000000000000001”，置 S0=1，S1=1，M=1 ，此时为置数状态，按脉冲源及时序电路上的【单步】按钮，置 C-G=1，完成置数的过程，进位指示灯亮表示进位“Z”已置位。
（4）不带进位移位：
置 299-G＝0，S0=1，S1=0，M=0，此时为循环左移状态，数据总线显示灯显
示“0000000000000001”，按【单步】，数据总线显示灯显示“0000000000000010”，再按一次【单步】，数据总线显示的数据向左移动一位。
连续按【单步】，观察不带进位移位的过程。
如想进行右移，置 S0=0，S1＝1，再按【单步】即可实现右移操作。
（5）带进位移位
当数据总线显示“0000000000000001”时，置 299-G＝0，S0=1，S1=0，M=1，此时为带进位循环左移状态。
按【单步】按钮，数据总线显示灯显示“0000000000000011”，进位指示灯灭，表示进位“1”已经进入移位寄存器，同时“0”进入进位单元。
连续按【单步】，观察带进位移位的过程。
如想进行带进位右移，置 S0=0，S＝1，M=1,再按【单步】即可实现带进位右移操作。
5．实验内容及实验数据记录
6．实验数据处理与分析
（1）保持：无论按几次【单步】进位灯与数据都不发生改变。
（2）循环右移：每按一次【单步】数据都会向前进一位，但进位灯不亮。
（3）带进位循环右移：每按一次【单步】数据都会向前进一位，且向最高位进一时，进位灯会亮。
（4）循环左移：每按一次【单步】数据都会向前进一位，但进位灯不亮。
（5）带进位循环左移：每按一次【单步】数据都会向前进一位，且向最高位进一时，进位灯会亮。
（6）置数（进位保持）：按【单步】数据项前进一位，进位灯不改变。
（7）置数（进位清零）：按【单步】进位灯灭。
（8）置数（进位置1）：按【单步】进位亮。
7．质疑、建议、问题讨论
做实验时应当分清电路板的各个模块，这样在做实验时科技快速的找到各个接口，有助于快速完成实验，实验前应当做好预习，在实验前就弄懂饰演的原理是什么，避免盲目按照实验步骤做实验却没有弄懂实验的真正原理。

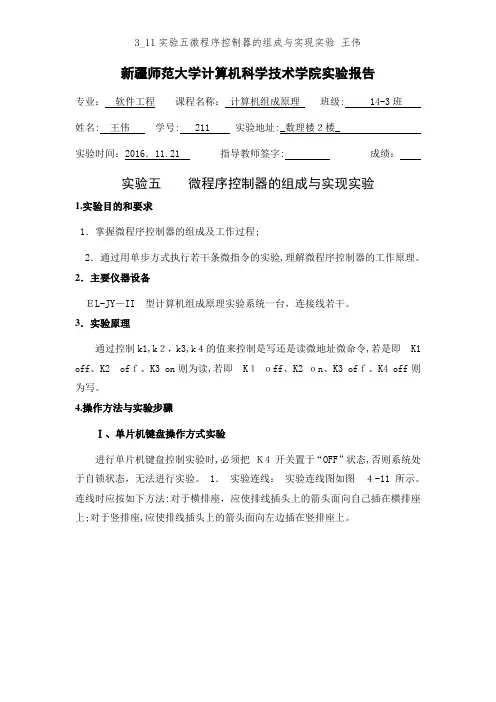

3_11实验五微程序控制器的组成与实现实验 王伟
新疆师范大学计算机科学技术学院实验报告专业：软件工程课程名称：计算机组成原理班级: 14-3班姓名: 王伟学号: 211 实验地址:_数理楼２楼_实验时间：2016．11.21 指导教师签字: 成绩：实验五微程序控制器的组成与实现实验1.实验目的和要求1．掌握微程序控制器的组成及工作过程;2．通过用单步方式执行若干条微指令的实验,理解微程序控制器的工作原理。
2．主要仪器设备ＥL-JY－II 型计算机组成原理实验系统一台，连接线若干。
3．实验原理通过控制k1,k２，k3,k４的值来控制是写还是读微地址微命令,若是即K1 off、K2 ofｆ、K3 on则为读,若即K１ｏff、K2 ｏn、K3 ofｆ、K4 off则为写。
4.操作方法与实验步骤Ⅰ、单片机键盘操作方式实验进行单片机键盘控制实验时,必须把Ｋ4 开关置于“OFF”状态,否则系统处于自锁状态，无法进行实验。
1．实验连线：实验连线图如图４-11 所示。
连线时应按如下方法:对于横排座，应使排线插头上的箭头面向自己插在横排座上;对于竖排座,应使排线插头上的箭头面向左边插在竖排座上。
2. 写微代码:将开关K1Ｋ2K3Ｋ4拨到写状态即K1 ｏff、Ｋ2 on、Ｋ3 off、K4 oｆf，其中K1、Ｋ2、K3 在微程序控制电路，K4 在２４位微代码输入及显示电路上。
在监控指示灯滚动显示【ＣLASS SELＥCt】状态下按【实验选择】键,显示【ＥS－-_＿】输入０4 或4，按【确认】键，显示为【ES0４】,表示准备进入实验四程序，也可按【取消】键来取消上一步操作重新输入。
再按下【确认】键，显示为【ＣtL１=_】,表示对微代码进行操作。
输入１显示【ＣtL1_１】，表示写微代码，也可按【取消】键来取消上一步操作，重新输入。
按【确认】显示【U-Addr】,此时输入【００0０0０】６位二进制数表示的微地址，然后按【确认】键，监控指示灯显示【U_ＣodE】,显示这时输入微代码【000001】,该微代码是用6 位十六进制数来表示前面的２4 位二进制数，注意输入微代码的顺序，先右后左，此过程中可按【取消】键来取消上一次输入,重新输入。
移位控制实验报告总结
一、实验背景移位控制是计算机组成原理中的重要内容，它涉及到数据在计算机中的处理方式。
本次实验旨在通过实验验证移位控制的组合功能，加深对移位运算原理的理解，并掌握移位运算器的实际应用。
二、实验目的1. 掌握移位运算的基本原理和操作方法。
2. 熟悉移位运算器的功能及其在计算机系统中的应用。
3. 培养动手实践能力和分析问题的能力。
三、实验原理移位运算器是计算机组成原理中的一种基本运算单元，主要用于实现二进制数的移位操作。
根据移位方向和操作方式的不同，移位运算可分为以下几种：1. 逻辑左移（SLL）：将二进制数左移，高位补0。
2. 逻辑右移（SRL）：将二进制数右移，高位补0。
3. 算术右移（SRA）：将二进制数右移，高位保留符号位。
4. 循环左移（RLC）：将二进制数左移，低位循环移入高位。
5. 循环右移（RRC）：将二进制数右移，高位循环移入低位。
四、实验内容1. 实验器材：DE2-115计算机组成原理教学实验系统、QuartusII9.1 sp2软件、排线若干。
2. 实验步骤：（1）搭建移位运算器实验电路。
（2）设置初始数据，例如5A（01011010）。
（3）通过控制信号实现不同类型的移位运算。
（4）观察并记录移位结果，与理论值进行对比。
（5）分析实验结果，总结实验现象。
五、实验结果与分析1. 逻辑左移实验：将初始数据5A（01011010）进行逻辑左移，高位补0，得到结果202（00100100）。
实验结果与理论值一致。
2. 逻辑右移实验：将初始数据5A（01011010）进行逻辑右移，高位补0，得到结果2A（10110010）。
实验结果与理论值一致。
3. 算术右移实验：将初始数据5A（01011010）进行算术右移，高位保留符号位，得到结果2A（10110010）。
实验结果与理论值一致。
4. 循环左移实验：将初始数据5A（01011010）进行循环左移，低位循环移入高位，得到结果5A（01011010）。
运算器实验实验报告(计算机组成原理)
运算器实验实验报告（计算机组成原理）西安财经学院信息学院《计算机组成原理》实验报告实验名称运算器实验实验室实验楼 418实验日期第一部分8 位算术逻辑运算实验一、实验目的 1、掌握算术逻辑运算器单元 ALU（74LS181）的工作原理。
2、掌握简单运算器的数据传送通路组成原理。
3、验证算术逻辑运算功能发生器 74LSl8l 的组合功能。
4、按给定数据，完成实验指导书中的算术／逻辑运算。
二、实验内容 1 、实验原理实验中所用的运算器数据通路如图 1－1 所示。
其中运算器由两片 74LS181以并/串形成 8 位字长的 ALU 构成。
运算器的输出经过一个三态门 74LS245(U33)到内部数据总线 BUSD0～D7 插座 BUS1～2 中的任一个（跳线器JA3 为高阻时为不接通），内部数据总线通过 LZD0～LZD7 显示灯显示；运算器的两个数据输入端分别由二个锁存器 74LS273（U29、U30）锁存，两个锁存器的输入并联后连至内部总线BUS，实验时通过 8 芯排线连至外部数据总线 E_D0～D7 插座E_J1～E_J3 中的任一个；参与运算的数据来自于 8 位数据开并KD0～KD7，并经过一三态门 74LS245（U51）直接连至外部数据总线 E_D0～E_D7，通过数据开关输入的数据由 LD0～LD7 显示。
图 1-1 中算术逻辑运算功能发生器 74LS181（U31、U32）的功能控制信号S3、S2、S1、S0、CN、M 并行相连后连至 6 位功能开关，以手动方式用二进制开关 S3、S2、S1、S0、CN、M 来模拟74LS181（U31、U32）的功能控制信号S3、S2、S1、S0、CN、M；其它电平控制信号 LDDR1、LDDR2、ALUB`、SWB`以手动方式用二进制开关 LDDR1、LDDR2、ALUB、SWB 来模拟，这几个信号姓名学号班级年级指导教师李芳有自动和手动两种方式产生，通过跳线器切换，其中ALUB`、SWB`为低电平有效，LDDR1、LDDR2 为高电平有效。
计算机组成原理及接口技术实验报告
二实验步骤
（1）连接实验线路，仔细检查无误后接通电源。
（2）形成时钟脉冲信号T3。在时序电路模块中有两个二进制开关“运行控制”和“运行方式”。将运行控制开关设置为运行状态，运行方式设置为连续状态，按动运行启动开关，则T3有连续的放信号输出，此时调节电位器W1，用示波器观察，使T3输出实验要求的脉冲信号。
DR1
加数2
DR2
S3 S2 S1 S0
M=0（算术运算）
M=1
（逻辑运算）
Cn=1无进位
Cn=0有进位
35
35
48
48
0 0 0 0
F=00010011
F=00100100
F=11011100
0 0 0 1
F=00110011
F=00110100
F=11001100
0 0 1 0
F=11101111
（3）移位，改变S0，S1，M，299B的状态，按动手动脉冲开关以产生时钟脉冲T4，观察移位结果。
三实验结果
35H（00110101）
299B S1 S0 M
0 1 0 0
0 1 0 1
0 0 1 1
0 0 1 0
功能
循环右移
带进位循环右移
CY
带进位循环左移
CY
循环左移
第一次
10011010
00011010
（3）送数据63到寄存器，数据20送地址寄存器，然后将R0寄存器内的数送人存储器，最后将存储器的内容输出到LED上显示。数据开关置数（KD0~KD7=01100011），开输入三态门（SWB=0），存入寄存器R0，按下LDR0。数据开关置数（KD0~KD7=00100000），开输入三态门（SWB=0），存入寄存器R0，按下LDAR。关输入三态门，开R0三态门（SWB=1，ROB=0），R0寄存器的数存入存储器AR（CE=0，WE=1），关R0三态门，关存储器（CE=1，ROB=1），存储器输出到LED显示（WE=0，CE=0，LEDB=0，OUTWR=0）。

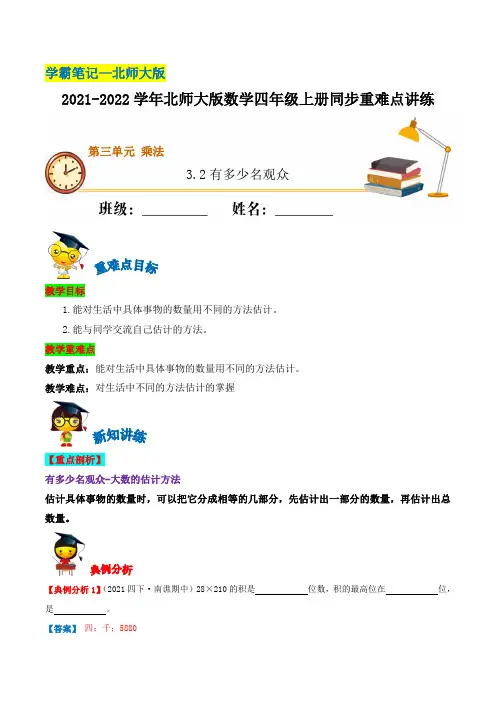

3-2 有多少名观众—四年级上册数学(含解析)
